MANUALE UTENTE Bobby Vermeiren

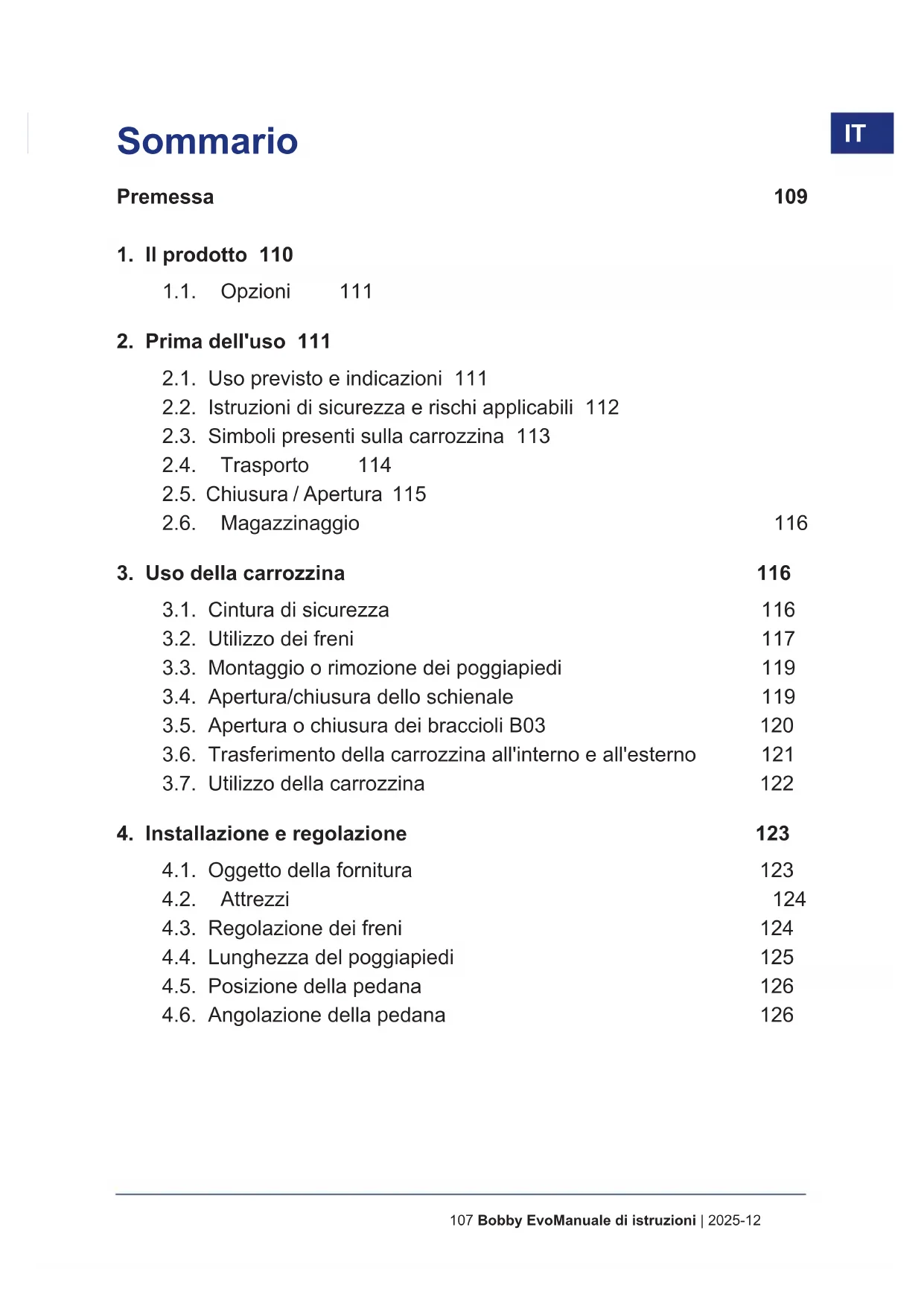

MANUALE DI ISTRUZIONI

2. Prima dell'uso 111

2.1. Uso previsto e indicazioni 111 2.2. Istruzioni di sicurezza e rischi applicabili 112 2.3. Simboli presenti sulla carrozzina 113 2.4. Trasporto 114 2.5. Chiusura / Apertura 115 2.6. Magazzinaggio 116

3. Uso della carrozzina 116

3.1. Cintura di sicurezza 116 3.2. Utilizzo dei freni 117 3.3. Montaggio o rimozione dei poggiapiedi 119 3.4. Apertura/chiusura dello schienale 119 3.5. Apertura o chiusura dei braccioli B03 120 3.6. Trasferimento della carrozzina all'interno e all'esterno 121 3.7. Utilizzo della carrozzina 122

4. Installazione e regolazione 123

4.1. Oggetto della fornitura 123 4.2. Attrezzi 124 4.3. Regolazione dei freni 124 4.4. Lunghezza del poggiapiedi 125 4.5. Posizione della pedana 126 4.6. Angolazione della pedana 126 Sommario108Manuale di istruzioni | 2025-12 Bobby Evo

5.1. Punti di manutenzione 127 5.2. Istruzioni per la manutenzione 128 5.3. Soluzione dei problemi di funzionamento 129 5.4. Durata prevista 130 5.5. Utilizzi successivi 130 5.6. Fine vita 130 5.7. Garanzia 130

6. Speciche tecniche 131109 Bobby EvoManuale di istruzioni | 2025-12

Premessa Congratulazioni! Ora possiede una carrozzina Vermeiren! Questa carrozzina è realizzata da personale qualicato e competente. Essa è progettata e prodotta secondo gli elevati standard di qualità garantiti da Vermeiren. Grazie per la ducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l’uso della carrozzina e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni della carrozzina. Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto. Nota importante Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità. Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza. Le immagini del prodotto vengono utilizzate per chiarire le istruzioni. I dettagli del prodotto mostrato possono essere diversi da quelli del prodotto in uso. Informazioni disponibili Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni indicate di110Manuale di istruzioni | 2025-12 Bobby Evo seguito. Visitare con regolarità tale sito per vericare l'esistenza di eventuali aggiornamenti. Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale. Manuale di istruzioni Per l'utente e il rivenditore specializzato Manuale di assistenza per le sedie a rotelle Per il rivenditore specializzato Dichiarazione di conformità CE

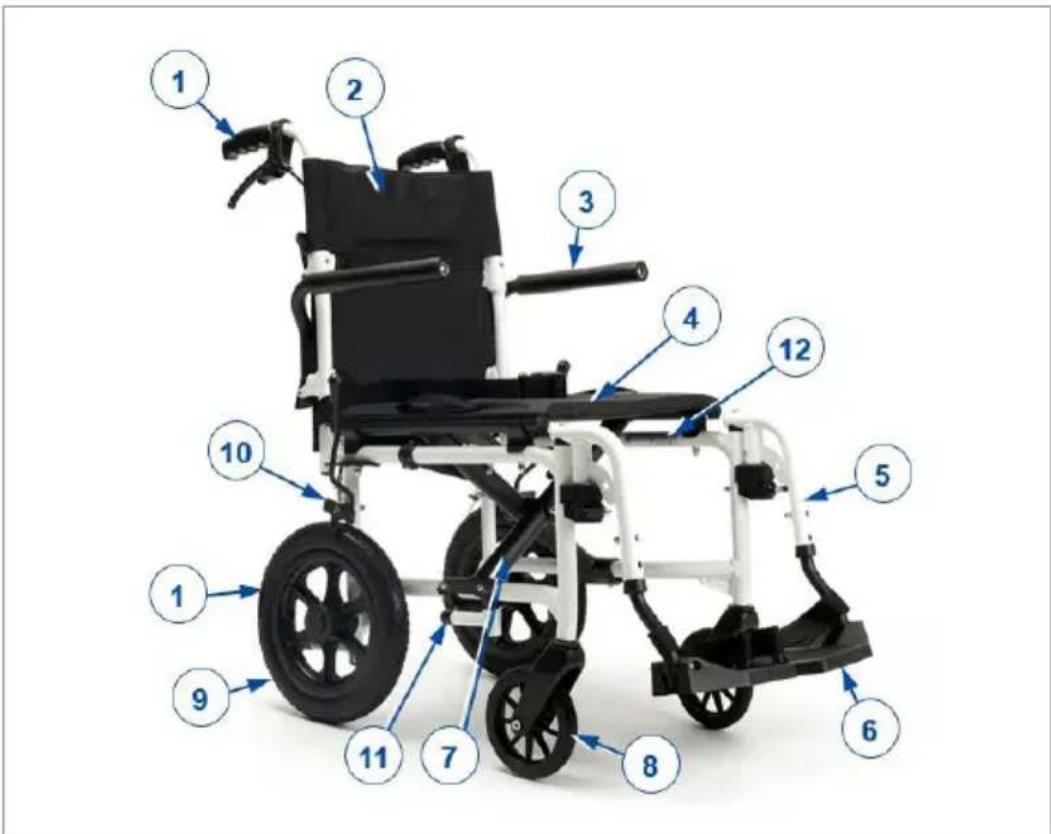

1. Il prodotto111 Bobby EvoManuale di istruzioni | 2025-12

3. Imbottitura dei braccioli

8. Ruote direttrici (Ruote anteriori)

11. Leva di inclinazione

12. Targhetta di identicazione

1.1. Opzioni Per le opzioni, rivolgersi al proprio concessionario autorizzato. Sarà lieto di fornirle assistenza.

2.1. Uso previsto e indicazioni

• L'ausilio e' un prodotto medicale.

• Indicazioni e controindicazioni: Un assistente deve spingere la carrozzina per l'utente. La carrozzina è destinata a persone con di󰀩coltà motorie, da utilizzare in modo non permanente e per il trasporto. Le diverse versioni di allestimento degli accessori e la concezione modulare consentono l’utilizzo della carrozzina per usi geriatrici.

• Questa carrozzina è adatta per l'uso al coperto e all'aperto.

• Essa è progettata e realizzata esclusivamente per il trasporto/ trasferimento di una (1) persona di peso non superiore a 115 kg. Essa non è viceversa progettata per il trasporto di merci od oggetti, né per qualunque uso diverso da quello descritto in precedenza.112Manuale di istruzioni | 2025-12 Bobby Evo

• Utilizzare esclusivamente accessori e ricambi approvati da Vermeiren.

• Leggere tutte le informazioni tecniche di dettaglio e le limitazioni della carrozzina, riportate nel capitolo 6..

• La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia. 2.2. Istruzioni di sicurezza e rischi applicabili

ATTENZIONE Rischio di lesioni e/o danni

• Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare il prodotto. Durante l'uso, tenere presenti le seguenti avvertenze generali:

• Non utilizzare la carrozzina se si è sotto l'e󰀨etto di alcool, farmaci o altre sostanze in grado di inuire sulle proprie capacità di manovra.

• Non dimenticare che alcune parti della carrozzina possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare e di dispositivi di riscaldamento. Prestare attenzione quando si tocca la carrozzina. In condizioni climatiche fredde, utilizzare indumenti protettivi.

• Non modicare in alcun modo il prodotto. Tieni presente che il tuo carrozzina potrebbe interferire con qualche sistema di antifurto, a seconda delle impostazioni utilizzate ciò potrebbe fra scattare l'allarme del negozio. Qualsiasi incidente grave [MDR (UE) 2017/745 §2 (65)] che si sia vericato in relazione al dispositivo deve essere segnalato al produttore e all'autorità competente dello Stato membro in cui risiede l'utente e/o il paziente.113 Bobby EvoManuale di istruzioni | 2025-12

2.3. Simboli presenti sulla carrozzina Peso massimo dell'utente, in kg Pendenza massima di sicurezza, in ° (gradi). Non utilizzare come sedile in automobile Indicazione del modello Codice prodotto Numero di serie Dispositivo medico Produttore Data di produzione Dichiarazione di conformità Attenzione: informazioni importanti Si consiglia di leggere il manuale114Manuale di istruzioni | 2025-12 Bobby Evo 2.4. Trasporto

Spostare la carrozzina nei punti desiderati utilizzando le sue ruote. Se ciò non è possibile, sollevare la carrozzina per le parti solide del telaio. Non a󰀨errare i poggiapiedi, i braccioli o le ruote. Per trasportare la carrozzina, è possibile utilizzare anche le maniglie del cuscino (1). Rimuovere innanzitutto i poggiapiedi (vedere il §3.3. ) e ripiegare la carrozzina manuale (vedere il §2.5. ). A questo punto è possibile a󰀨errare le maniglie presenti su entrambi i lati della carrozzina e trasportarla dove si desidera.

2.4.2. Trasporto su veicoli, come bagaglio

AVVERTENZA Rischio di lesioni

• NON utilizzare la carrozzina come sedile in un veicolo; vedere il simbolo successivo.115 Bobby EvoManuale di istruzioni | 2025-12

• Controllare che la carrozzina sia ssata in modo adeguato, per evitare lesioni ai passeggeri in caso di collisioni o frenate brusche.

• NON utilizzare la stessa cintura di sicurezza per il passeggero e per la carrozzina.

1. Come utente della carrozzina, trasferirsi su un sedile dell'auto; vedere il

2. Rimuovere i poggiapiedi e gli altri accessori.

3. Ripiegare la carrozzina no alle dimensioni più compatte, attenendosi

alle istruzioni fornite nel §2.5..

4. Riporre la carrozzina, i poggiapiedi e gli accessori nel bagagliaio o

dietro il sedile del passeggero. Se il bagagliaio e l'abitacolo NON sono separati o chiusi, assicurare saldamente il telaio della carrozzina al veicolo. A tale scopo è possibile utilizzare una cintura di sicurezza disponibile del veicolo. 2.5. Chiusura / Apertura

ATTENZIONE Rischio di lesioni

• Assicurarsi che le dita, i vestiti e le bbie non rimangano intrappolati durante la (dis)piegatura.

2.5.1. Apertura della carrozzina

1. Posizionarsi dietro la carrozzina.

2. Aprire lo schienale; vedere il §3.4..

3. Utilizzare le impugnature per aprire la carrozzina il più possibile.

4. Posizionarsi davanti alla carrozzina.

5. Premere entrambi i prolati tubolari della seduta verso il basso no a

quando non risultano ssati nella posizione corretta.

6. Montare i poggiapiedi (§3.3.).

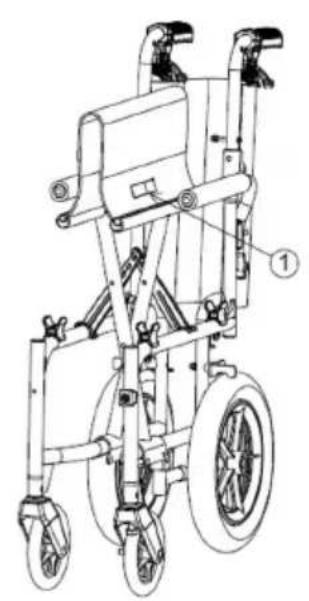

2.5.2. Chiusura della carrozzina

1. Ripiegare pedane o rimuovere le poggiapiedi (vedere la sezione § 3.3.).

2. Piegare lo schienale; vedere il §3.4..

3. A󰀨errare il sedile dalla parte anteriore e dallo schienale e tirarlo verso l'alto.116Manuale di istruzioni | 2025-12 Bobby Evo 2.6. Magazzinaggio

ATTENZIONE Rischio di danni

• Avere cura di immagazzinare la carrozzina in un ambiente asciutto, per evitare la formazione di mu󰀨a o danni alla selleria; vedere inoltre il capitol 6..

3. Uso della carrozzina

ATTENZIONE Rischio di lesioni e/o danni

• Leggere anzitutto il capitolo precedente per familiarizzarsi con l'uso previsto. NON utilizzare la carrozzina senza avere letto e compreso a fondo tutte le istruzioni.

• In caso di dubbi o domande, non esitare a rivolgersi al proprio rivenditore specializzato di zona, al proprio fornitore di cure sanitarie o a un consulente tecnico per un aiuto al riguardo.

• Accertarsi che durante l'uso mani, indumenti, cinture, bbie o gioielli non si impiglino nelle ruote o in altri componenti in movimento. 3.1. Cintura di sicurezza Allacciare la cintura di sicurezza facendo scattare la bbia nel ricevitore. Se necessario, regolare la lunghezza delle cinghie. Per aprire la cintura di sicurezza, premere le gra󰀨e della bbia per sganciarla dal ricevitore.117 Bobby EvoManuale di istruzioni | 2025-12

3.2. Utilizzo dei freni

ATTENZIONE Rischio di lesioni

• Non utilizzare i freni per rallentare la carrozzina durante la marcia, utilizzarli solo per prevenire movimenti indesiderati della carrozzina.

• Sull'adeguato funzionamento dei freni incidono l'usura e la mancanza di pulizia delle ruote, ad esempio presenza di acqua, olio o fango. Vericare le condizioni delle ruote prima di ogni utilizzo.

• I freni sono regolabili e possono usurarsi. Vericare il funzionamento dei freni prima di ogni utilizzo.

• Accertarsi che la carrozzina sia su una supercie piana prima di rilasciare i freni. Non rilasciare mai entrambi i freni contemporaneamente.

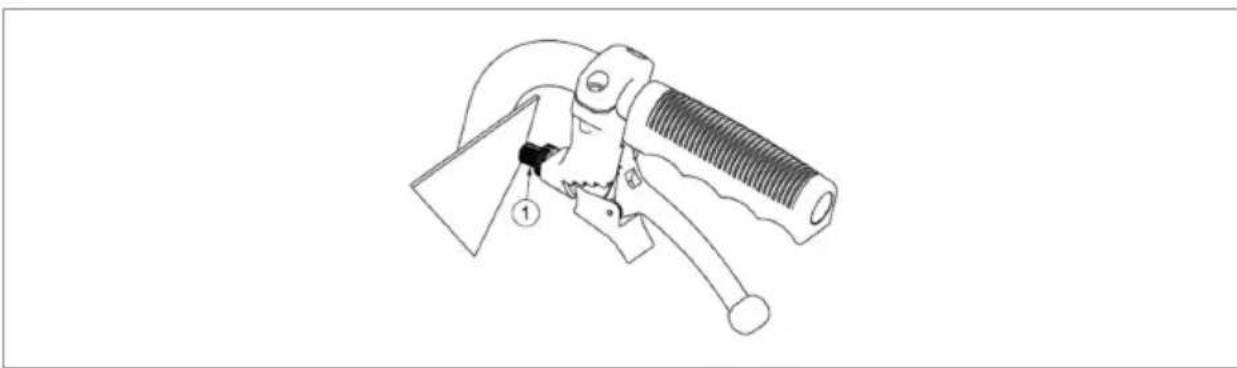

3.2.1. Freni dell'assistente

Questi freni possono essere azionati solo da un assistente.

3.2.1.1. Inserimento dei freni:

1. Tirare la leva del freno (1) verso l'impugnatura.

2. Bloccare la leva del freno spingendo verso il basso la leva di bloccaggio

3.2.1.2. Per rilasciare i freni:

1. Tirare la leva del freno (1). Tale movimento rilascia la leva di bloccaggio

2. Rilasciare la leva del freno (1).118Manuale di istruzioni | 2025-12 Bobby Evo

3.2.2. Freni di parcheggio

Questi freni possono essere azionati dall'utente.

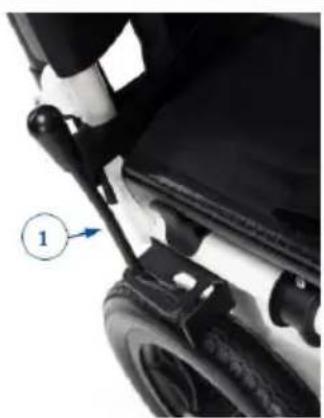

3.2.2.1. Freni di parcheggio standard

Inserimento dei freni:

1. Spingere in avanti la leva del freno (1) intorno alla curva nell'attacco del

freno. Bloccarlo in posizione nell'apertura corta. Per rilasciare i freni:

1. Spingere in avanti la leva del freno (1) intorno alla curva e rilasciarla

completamente nella lunga apertura.

3.2.2.2. Freni di parcheggio in combinazione con i freni a tamburo B74

Inserimento dei freni:

1. Spingere le impugnature dei freni in avanti no a sentire un clic distinto.

Per rilasciare i freni:

1. Rilasciare un freno tirando l'impugnatura all'indietro.

2. Ripetere l'operazione per la seconda ruota e il secondo freno di

parcheggio.119 Bobby EvoManuale di istruzioni | 2025-12

3.3. Montaggio o rimozione dei poggiapiedi

3.3.1. Montaggio dei poggiapiedi

1. Reggere il poggiapiedi lateralmente dalla parte esterna del telaio della

carrozzina e montare la chiusura del tubo (1) sul telaio.

2. Ruotare della pedana verso l'interno no a quando non scatta nella

3. Ruotare la pedana verso il basso.

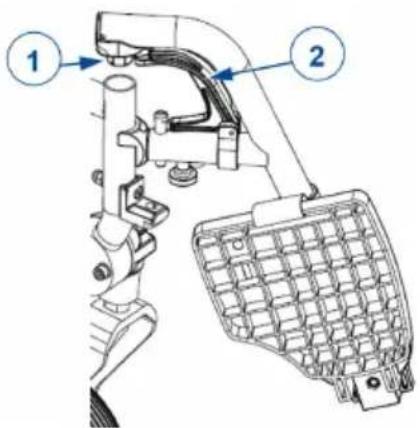

3.3.2. Smontaggio dei poggiapiedi

1. Tirare la leva (2).

2. Ruotare il poggiapiedi verso l'esterno.

3. Sollevare e rimuovere il poggiapiedi.

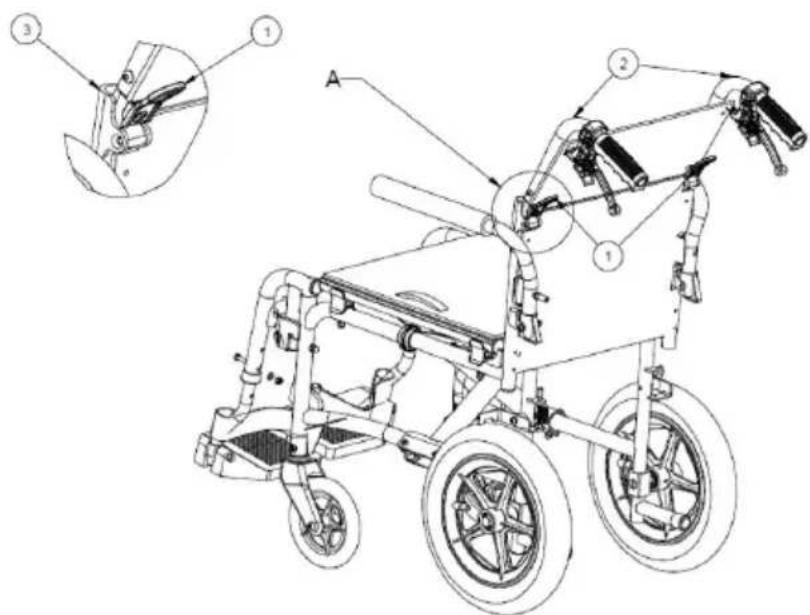

3.4. Apertura/chiusura dello schienale

ATTENZIONE Rischio di lesioni

• Accertarsi che lo schienale sia bloccato saldamente prima dell'uso.

3.4.1. Chiusura dello schienale

1. Tenere il tubo dello schienale e premere la leva (1) sul tubo dello

schienale no a quando non viene sollevato dal tubo dello schienale (3).

2. Abbassare il tubo dello schienale superiore (2) no a quando non è

completamente ripiegato.120Manuale di istruzioni | 2025-12 Bobby Evo

3.4.2. Apertura dello schienale

1. Sollevare il tubo dello schienale (2) no a quando si blocca.

2. Accertarsi che lo schienale sia bloccato saldamente in posizione.

3.5. Apertura o chiusura dei braccioli B03

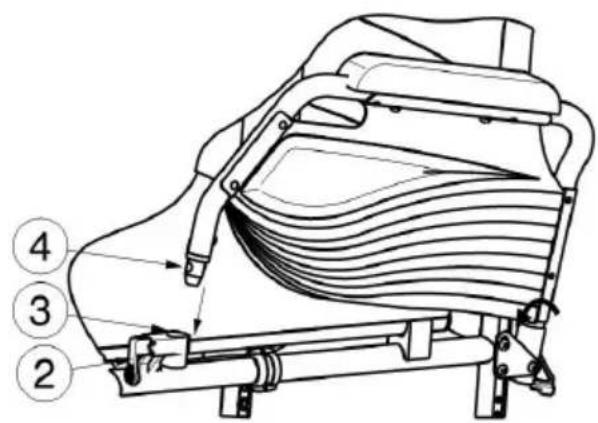

3.5.1. Abbassare il bracciolo

1. Piegare il supporto del braccio in avanti.

2. Tirare verso l'alto la leva (2) presente sul cappuccio (3) del tubo.

3. Inserire il tubo anteriore del supporto braccio (4) nel cappuccio del tubo

(3).121 Bobby EvoManuale di istruzioni | 2025-12

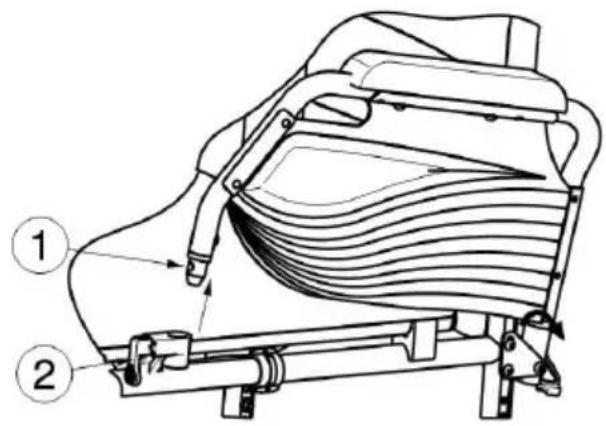

3.5.2. Ripiegare il bracciolo verso l'alto

1. Tirare la leva (2) e tirare verso l'alto la parte anteriore del supporto del

2. Piegare il supporto del braccio all'indietro.

3.6. Trasferimento della carrozzina all'interno e all'esterno

• Nel caso in cui non si riesca a eseguire il trasferimento in modo sicuro, chiedere assistenza.

• Non stare in piedi sui pedane.

1. Posizionare la carrozzina il più vicino possibile alla sedia, alla poltrona

o al letto verso il quale si desidera trasferire il paziente.

2. Vericare che entrambi i freni della carrozzina siano attivati.

3. Ripiegare le pedane verso l'alto per evitare di reggersi in piedi sopra di

4. Trasferire il paziente da/verso la carrozzina.

3.6.1. Posizione corretta della carrozzina

Posizionare la parte posteriore il più vicino possibile allo schienale.122Manuale di istruzioni | 2025-12 Bobby Evo 3.7. Utilizzo della carrozzina

ATTENZIONE Rischio di lesioni e danni

• Prima di ogni utilizzo, vericare che: – i freni di parcheggio funzionino correttamente. – gli pneumatici siano in buone condizioni; vedere il § 5.2.1..

• NON e󰀨ettuare spostamenti su superci inclinate, ostacoli, gradini o cordoli di dimensioni superiori a quelle specicate nel § 6..

• Quando ci si ferma su una supercie (poco) inclinata, utilizzare i freni.

• Quando si procede in salita o in discesa su superci inclinate, accertarsi che tutte e quattro le ruote siano a contatto con il suolo.

• A󰀨rontare le superci alla minima velocità possibile.

• Quando si percorrono strade pubbliche, rimanere sempre sul marciapiede.

• Prestare attenzione quando si procede su strade con buche o fessure in cui le ruote possano incastrarsi.

• Evitare sassi o altri oggetti in grado di bloccare le ruote.

• Quando si a󰀨ronta un ostacolo, accertarsi che le pedane non tocchino terra.

• Non utilizzare la carrozzina sulle scale mobili.

• Se disponibile, indossare la cintura di sicurezza.

• Tenere sempre conto del raggio di rotazione della pedana, per evitare di causare lesioni alle persone o danni materiali.

• Le scale devono sempre essere a󰀨rontate con l'aiuto di due assistenti.

• Non tentare mai di utilizzare scale inadatte alle carrozzine.123 Bobby EvoManuale di istruzioni | 2025-12

4. Installazione e regolazione

Le istruzioni contenute in questo capitolo sono destinate al rivenditore specializzato.

ATTENZIONE Rischio di lesioni o di danni

• Utilizzare soltanto le componenti descritte in questo manuale.

• Utilizzare esclusivamente i componenti e gli attrezzi descritti in questo manuale.

• Utilizzare esclusivamente ricambi o componenti sostitutivi originali approvati da Vermeiren.

• Evitare l'accesso di estranei all'area di lavoro.

• Per evitare cadute, mantenere pulita e in ordine l'area di (s)montaggio.

• Raccogliere in una scatola o in un sacco tutti i componenti di piccole dimensioni.

• Prima di mettersi in movimento, accertarsi che tutte le viti siano serrate a fondo. 4.1. Oggetto della fornitura Gli articoli riportati di seguito fanno parte della fornitura standard.

• Telaio con braccioli, sedile e schienale, e ruote anteriori e posteriori

• Opzioni Prima dell'uso, vericare che siano presenti tutti gli articoli e che nessuno di essi sia danneggiato.124Manuale di istruzioni | 2025-12 Bobby Evo 4.2. Attrezzi Per (s)montare e regolare la carrozzina sono necessari i seguenti attrezzi:

• Chiavi per brugole n. 4

• Chiave inglese n. 10 4.3. Regolazione dei freni

4.3.1. Freni dell'assistente

Ruotare l'elemento (1) per regolare la tensione del cavo del freno.

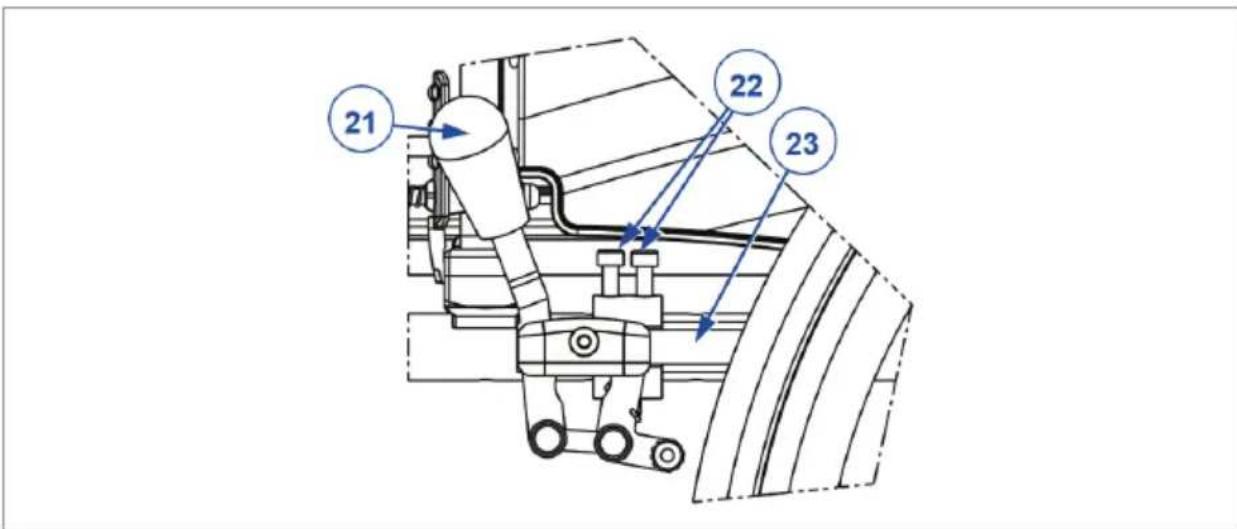

4.3.2. Freni di parcheggio in combinazione con i freni a tamburo B74

Regolare nel modo corretto la forza frenante125 Bobby EvoManuale di istruzioni | 2025-12

1. Rilasciare i freni.

2. Allentare le viti a brugola (22) per consentire al freno di scorrere

3. Fare scorrere il freno sulla guida (23) no alla posizione desiderata.

4. Serrare nuovamente le viti a brugola (22).

5. Vericare che il freno funzioni correttamente accertandosi che sia

possibile azionarlo facilmente ma le ruote siano bloccate. In caso contrario, ripetere la procedura appena descritta.

6. Ripetere la regolazione per il secondo freno di parcheggio. Accertarsi

entrambi i freni siano regolati allo stesso modo. 4.4. Lunghezza del poggiapiedi

ATTENZIONE Rischio di danni

• Accertarsi che i poggiapiedi non vengano a contatto con il suolo. Mantenere una distanza minima di sicurezza di 60 mm dal suolo. Regolare la lunghezza come segue:

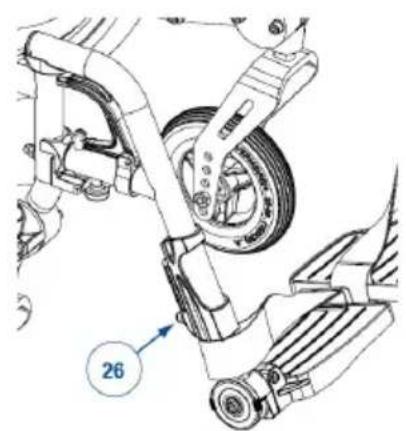

1. Rimuovere la vite a brugola (26) presente sul lato posteriore del

2. Regolare la lunghezza del poggiapiedi in modo che sia confortevole.

3. Serrare nuovamente a fondo la vite a brugola.

4. Ripetere l'operazione per il secondo poggiapiedi. Accertarsi che i

poggiapiedi si trovino nella stessa posizione.126Manuale di istruzioni | 2025-12 Bobby Evo 4.5. Posizione della pedana È possibile utilizzare la pedana (o le pedane) in 2 posizioni, vale a dire anteriore e posteriore. La regolazione predenita di ciascuna pedana avviene con la sua piastra di base nella posizione posteriore. Per portare la pedana nella posizione anteriore:

1. Rimuovere le viti a brugola (28) di entrambe le pedane.

2. Scambiare la pedana sinistra e quella destra.

3. Serrare saldamente le viti a brugola (28).

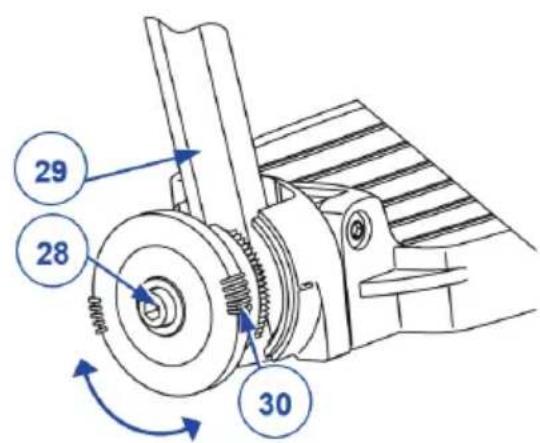

4.6. Angolazione della pedana Regolare l'angolazione della pedana a livello del suo morsetto dentato:

1. Allentare la vite a brugola (28) presente sul poggiapiedi (29).

2. Ruotare la pedana no all'angolazione desiderata (80°- 100°). I trattini

(30) presenti sul morsetto dentato indicano le posizioni angolari.

3. Serrare nuovamente la vite a brugola.

4. Ripetere l'operazione per la seconda pedana.127 Bobby EvoManuale di istruzioni | 2025-12

4 Una cura regolare garantisce che la carrozzina rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all’indirizzo www.vermeiren.com. 5.1. Punti di manutenzione

ATTENZIONE Rischio di lesioni e danni

• Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un'opportuna formazione e utilizzando unicamente ricambi originali Vermeiren. 4 L’ultima pagina di questo manuale contiene un modulo di registrazione che consente ai concessionari autorizzati di registrare ogni intervento di assistenza. La frequenza dell'assistenza dipende dalla frequenza e dall'intensità dell'uso. Concordare con il proprio rivenditore un calendario comune per le attività di ispezione / manutenzione / riparazione.

5.1.1. Prima di ciascun utilizzo

Vericare i seguenti punti:

• Tutti i componenti: presenza, integrità e assenza di usura.

• Tutti i componenti: pulizia, vedere il §5.2.2..

• Ruote, schienale, sedile, poggiapolpacci, braccioli e pedane: ssaggio corretto.

• Condizioni delle ruote / degli pneumatici: vedere il § 5.2.1..

• Condizioni dei componenti del telaio: assenza di deformazioni, instabilità, punti deboli o raccordi allentati.

• Sedile, schienale, poggiatesta (se presente) e imbottiture di braccioli e poggiapolpacci: assenza di usura eccessiva (come ammaccature, danni o lacerazioni).128Manuale di istruzioni | 2025-12 Bobby Evo

• Freni: integri e funzionanti. Rivolgersi al proprio rivenditore specializzato per le riparazioni o i ricambi eventualmente necessari.

5.1.2. Annualmente o con maggiore frequenza

Almeno una volta all'anno, o con maggiore frequenza, richiedere al proprio rivenditore specializzato un intervento di ispezione e manutenzione della carrozzina. La frequenza minima di manutenzione dipende dall'uso, e deve pertanto essere concordata con il proprio concessionario autorizzato. 5.2. Istruzioni per la manutenzione

5.2.1. Ruote e pneumatici

4 Il funzionamento corretto dei freni dipende dallo stato degli pneumatici, e può variare a seconda dell'usura e dell'eventuale contaminazione (acqua, olio, fango e così via). Tenere pulite le ruote da li, capelli, sabbia e bre. Vericare il prolo degli pneumatici. Se la profondità del battistrada è inferiore a 1 mm, occorre sostituire gli pneumatici. A tale scopo, rivolgersi al proprio rivenditore specializzato. Gonare ciascuno pneumatico alla pressione corretta (facendo riferimento all'indicazione riportata sul medesimo).

ATTENZIONE Rischio di danni da umidità

• Non pulire la carrozzina con manichette o pulitrici ad alta pressione.129 Bobby EvoManuale di istruzioni | 2025-12

Stronare tutti i componenti rigidi con un panno umido (non zuppo). Se necessario, utilizzare un detergente delicato, adatto per smalti e materiali sintetici. È possibile pulire la selleria con acqua tiepida e un detergente delicato. Non utilizzare detergenti abrasivi per la pulizia.

ATTENZIONE Rischio di danni

• La disinfezione deve essere eseguita esclusivamente da personale con un'opportuna formazione. Consultare il proprio rivenditore specializzato. 5.3. Soluzione dei problemi di funzionamento Anche se si utilizza la carrozzina nel modo corretto, è comunque possibile che si verichi un problema tecnico. In tal caso, rivolgersi al rivenditore specializzato della propria zona.

AVVERTENZA Rischio di lesioni e danni

• NON tentare MAI di riparare personalmente la carrozzina. I sintomi indicati di seguito possono segnalare un problema grave. Rivolgersi pertanto sempre al proprio rivenditore specializzato se si rileva una qualunque delle seguenti anomalie:

• Usura irregolare del battistrada di uno pneumatico;

• Tendenza della carrozzina a deviare lateralmente;

• Gruppi ruota danneggiati o spezzati.130Manuale di istruzioni | 2025-12 Bobby Evo 5.4. Durata prevista La carrozzina è costruita in modo da permettere una durata media di vita di 5 anni. Tale valore aumenta o diminuisce a seconda della frequenza di utilizzo, delle condizioni di guida e della manutenzione. 5.5. Utilizzi successivi Prima di ogni utilizzo successivo, fare disinfettare, ispezionare e sottoporre a manutenzione la carrozzina secondo le istruzioni dei § 5.1. e § 5.2. . 5.6. Fine vita A ne vita, occorre smaltire la carrozzina conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare la carrozzina per agevolare il trasporto dei componenti riciclabili. 5.7. Garanzia La garanzia di questo prodotto è soggetta ai termini e alle condizioni generali di ogni paese.131 Bobby EvoManuale di istruzioni | 2025-12

I dettagli tecnici riportati di seguito sono validi soltanto per la carrozzina oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l’uso, tenere conto di questi dati di dettaglio. I valori indicati non sono più validi se la poltrona elevabile ha subito modiche o danni, oppure presenta un livello elevato di usura. Marchio Vermeiren Gruppo prodotto Carrozzina manuale Tipo Bobby Evo Descrizione Dimensioni Peso massimo dell’utente 115 kg Lunghezza complessiva 1010 mm Larghezza complessiva 460 mm 490 mm 550 mm Con bracciolo B03: 490 - 520 - 570 mm Altezza complessiva 900 mm Lunghezza ripiegata (senza poggiapiedi) 680 mm Larghezza ripiegata 260 mm Altezza ripiegata 750 mm Massa totale 12,4 kg Con bracciolo B03: 13 kg Massa del componente più pesante 10,1 kg Con bracciolo B03: 10,7 kg Stabilità statica in discesa 10° Stabilità statica in salita 10° Stabilità statica laterale 10° Basculamento del sedile 5° Profondità del sedile regolabile 420 mm Larghezza e󰀨ettiva del sedile 390 mm 420 mm 480 mm Altezza da terra del sedile 490 mm Angolazione dello schienale 5° Altezza dello schienale 440 mm La casa produttrice si riserva il diritto di apportare modiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .132Manuale di istruzioni | 2025-12 Bobby Evo Marchio Vermeiren Gruppo prodotto Carrozzina manuale Tipo Bobby Evo Descrizione Dimensioni Distanza tra pedana e sedile 330 - 500 mm Angolo fra le gambe e la supercie del sedile 114° Distanza tra imbottitura dei braccioli e sedile 200 mm Con bracciolo B03: 220 mm Posizione orizzontale dell'asse (deessione) 21 mm Diametro di sterzata minimo 1500 mm Diametro delle ruote posteriori 12,5" Diametro delle ruote anteriori 155 mm Temperatura di utilizzo +5°C - +41°C Umidità per utilizzo e conservazione 30% - 70% La casa produttrice si riserva il diritto di apportare modiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .133 Bobby EvoManual de instrucciones | 2025-12
