GEBRUIKSAANWIJZING Mehes Ahrend

Handleiding voor gebruik en onderhoud

Dit Mehes meubel is ontworpen en gefabriceerd om u er als gebruiker prettig en gezond mee te latenten werken.

Deze handeisting leert u uw Mehes werkplek kennen en veilig gebruiken. Wij hopen dat u dit meubel met plezier zult gebruiken.

Bewaar deze handleiding bij uw werkplek.

Nederlandsls

De tafelhoogte

Verschillende pootuitvoeringen

Een Mehes tafel kan zich uitgevoerd en een vaste hoogte of kan op twee manieren hoogte variabel zich.

U herkent dit verschil in het verticale deel van de tafelpoten (afb. 1, 2 en 3).

Vaste tafelhoogte

Een Mehes tafel met vaste hoogte (aft. 1) is voor een grote coop van gebruikers uistekend bruikbaar voor normale administratie arbeid en voor bespreek- en vergadertafels.

Een vaste hoogte van 72~cm is optimal geschikt voor mensen met een lichaamslengteussen onceveer 1.60 en 1.75m

Een vaste hoogte van 74~cm is optimal geschickt voor mensen met een lichaamslengteussen onceveer 1.65 en 1.80m

Kleinere mens wird geadviseder een voetste steun to begruiven, langere mens een hoogte-instelbare tafel.

Waterpas stellen

Elke Mehes tafelpoot is voorien van justeerdoppen die hetGITGlikmaken de tafel waterpas te stellen. Door de justeerdop met de klok mee te draaien wordt de poot hoger ingesteld.De maximale utdraalhoogte is 15~mm

Het vaststellen van de juiste tafelhoogte

U gaat ontspannen op de rand van een tafel zitten, zodate dn knieholte gegen de rand van het blad stoot. Nu kuren drie belangrijke maten worden gemeten:

Maat A: de afstand van de onder-
kant van de schoenhak tot de
bovenkant van de tafel.

Maat B: de afstand van het tafelvliak tot de onderkant van de 90^ geboogeneleboog,rechtop zittend, met de arm naast het lichaarn.

Maat C: de afstandussen het tafelvak en een liniai die u over debovenbenen legt,plus 5 cm. Als datmeier is dan maat B,dient u maat Ce gebruiken in plaats van maat B. Uw juiste werkbladhoogte is desom van de maten A en B (of A en C).U kunth hierbij afronden op het meest nabije even getal.

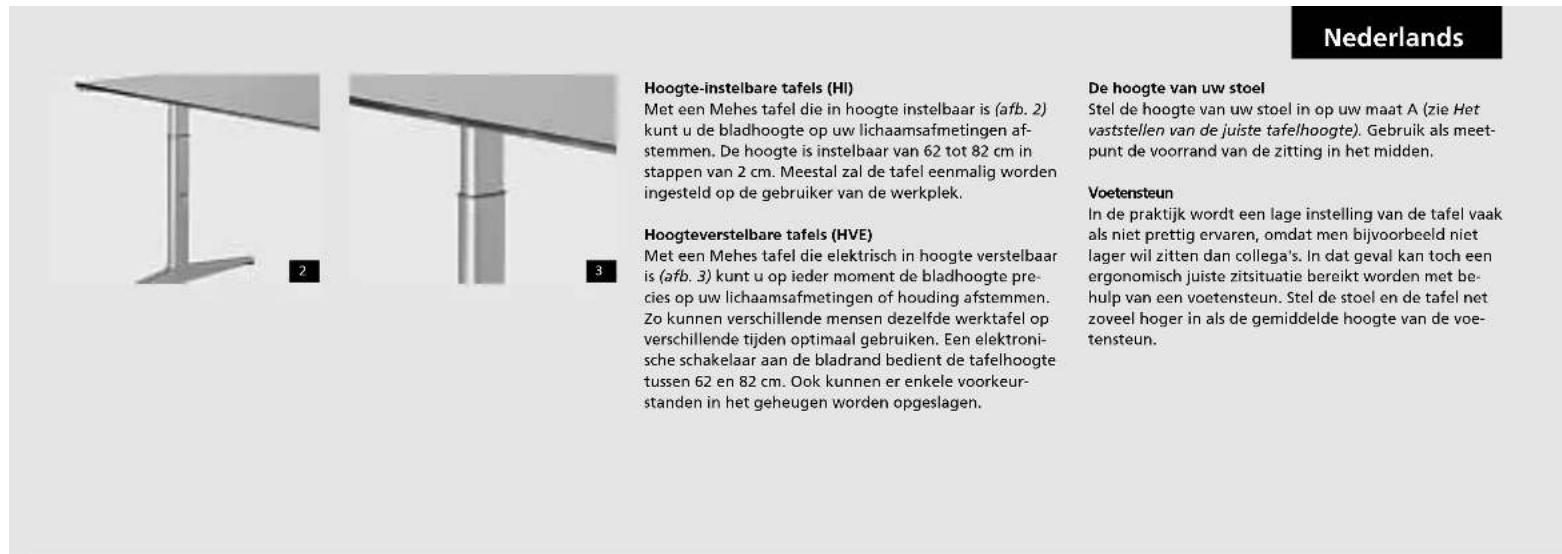

Hoogt-instelbare tafels (HI) De ingestelde hoogte leest u af boven de rand van het onderste deel van de poot.

De hoogte instellen
poottype van atb.2)
De trekknop uittrekken*. Terwiju deze uitgetrokken houdt, de tafel voorzichtig aan een andere hoogte bewegen. Daarna de knop loslaten en de knop in de gewenste stand latent klikken. Instelling is om de 2 cm möglichk.
* Let op: de tafel kan door z'n gewicht aan beneden zakken.
Let op: bij een grote hoogte-aan-passing van een werkplek met 3 ofmeer dragende poten, moet u dehoogte van de verschillende poten in stappen aanpassen, zatat bladen of verbindsdelen Niet doorknikken.

Hoogteverstelbare tafels (HVE)
Tafels met een elektronische schakelaar worden geleverd met een Separate handleiding voor het gebruik van de schakelaar.

Nederlandsls

Elektrificatie van de werkplek door de installmenter

De elektrificatie van een Mehes werkplek bestaat uit twee delen: het installmente-technische deel voor monteurs en een deel voor de gebruikers van de werkplekkie voor het gebruikersdeel blz.6 en 7).

Het aansluien van de werkplek op de elektriciteits, informatie- en communicationenetten dient door deskundige monteurs te gebeuren.

Normen

Alle Mehes meubeldelen en accessoires voldoen aan de voorwaarden zoals die zich vastgelegd in die Elektrificationnormen BS 6396/2002 en DIN VDE 0100-724.

Kabelgeleiding

Overal kan een Mehes werkplek met systemverleng-kabels van stroomtoevoer worden voorzien (afb. 1). Deze hulpmiddelen kuren netjes worden weggewerkt in de verticale en horizontale kabelgeleiders, kabel-goten of kabelboxen.

Verticale geleiding

Kabels kunden langs een Mehes poort vanaf de vloer omhoog worden geleid via een afdekkap die aan de binnenzijde van een poot is geklikt (aft. 2). Achter de afdekkap kan de verticale elektrificatieset schuilgaan (dit is een apart te bestellen accessoire). Deze bestaatuit de trekontlasting (een kabelklem onderin de Mehes poort, waar kabels worden vastgezet) en een goot met drie gescheden kanalen waarsnoeren doorheen geleid kuren worden. Voor hoogte-verstelbare werkplekken is een speciale vertikale kabelgeleiding, die los van poten kan worden toegepast, beschikkaar (aft. 3).

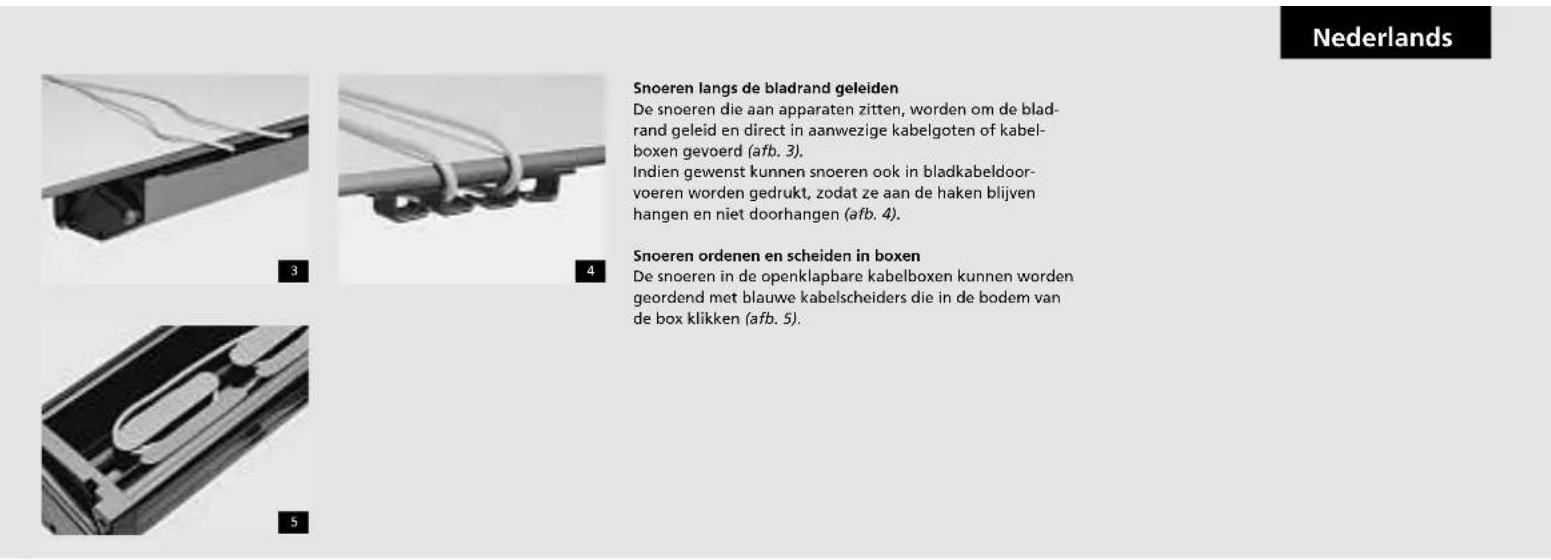

Horizontale geleiding en snoerberging

De kabels die uit de verticale geleiding van een poot komen, kunden verdier worden geleid via kabelgoten of via boxen (afb. 4) die aan de bladregels van de tafels kunden worden bevestigd.

De kabelgoten kuren awhile kabelboxen langs lopen, zoat deze boxen onaflankelijk van kabelgoten toegevoed kuren worden. Sommige kabelgoten kuren worden opengeklapt voor een betere bereikbarheid van de kabels (afb. 5).

Bladkabeldoorvoeren konnen worden gebruikt om snoeren overal te geleiden langs de onderzijde van bladen (afb. 6).

Ladeblokken

De bureauhoge ladeblokken konnen zijn voorzien van een kabeldoorvoer. Deze goot kan worden gebruikt als onderdeel van de horizontale kabelgeleiding (aftb. 7).

Nederlandds

Aansluitingen

Ahrend biodt verschillende soorten contactdozen, staanda 3- of 4-delige, of met extra functies, zoals master/slave schakeling, hoogspanningsbeveiliging en power cleaner (afb.8).

Contactdozen toepassen

Er zich verzillende möglichkheden om een Mehes tafel van systeemcontactdozen te voorzien.

De eenvoudigste methode is een systemecontactdoos direkt aan de bladregel monteren met behulp van een montageklem (voor 3-delleg contactdozen) (aft.9).

Openklapbareboxen

Bij gebruik van kabelboxen konnen de overtollige snoerlengten van apparaten en de aansliutsystemsoeren netjes worden weggewerkt. Ook de systemcontactdozen passen in de boxen (afb. 10).

Er zijn verschillende langten, waardoor voor alle situatuies een passende oplossing te realiseren is. Het+aantal contactdozen dat in de boxen kan worden ondergebracht is afhankelijk van het type contactdoos en van de langte van de kabelbox.

Voor een goede bereikbhaarheid van de inhoud kutten\ deze boxer waar twee kanten worden opengeklapt (afb. 11).

In de bodem ingeklakte kabelscheiders können helpen om kabels te ordenen en geschaden door te voeren (afb. 12).

Het plannen van elektrificatieboxen

Kies de positie van de kabelbox zo zicht mogelijk bij de plaat waar op het werkblad de meeste aan te sluiten apparatuur staat.

Nederlandsls

De gebruiker en de elektrificatie

Het kan gewenst zich dat u als gebruiker van de Mehes werkplek zich teverandert aan de elektrificatie. Bijoorbeeld een stekker in een contactdoos steken of eruit halen of overtollige snoerlangten netjes wegwerken.

Veiligkeit

Veiligkeit staat voorop bij het elektrificeren van een werkplek. Daarom zich alle onderden die in contact komen met snoeren en kabels aan de randen afgerond en kan het hele meubel worden geaard.

Ongulukken, zaoli struikelen over snoeren die over de vloer liggen, können worden voorkomen door de snoeren netjes weg te bergen in de Voorzieningen die Mehes waarvoordiebt.

Weggewerkte snoeren make de werkplek veiliger, het staat netter en de werkplek is voor schoonmakers beter toegtankelijk.

Aansluitpunten

Uw werkplek kan op verschilnde manieren van aansluitpunten voor elektricitiein computersnetwerken zijn voorzieen:

• E r Kunden contactdozen direct aan de bladregel zijn gemonteerd (aft. 1).

E r kunnen onder de werkplek een of meer kabel- boxen gehangen zijn (afb. 2). In dat geval is de werkplek-aparatuur aangesloten op contactdozen in deze boxen en kan men daar ook overtollige apparaten-snoerlengthen in opbergen.

Werkplekken met contactdoos-montageplaat/beugels

Stekkers kunnen eenvoudig worden ingestoken oeruit getrokken.

Overtallige snoerlengten kunnen in of op kabelgoten worden opgeborgen.

De kabelklemmen eerst afnemen, snoeren inlegen de en goot weer afsluten met de kabelklemmen.

De kabelklemmen können ook worden gebrukt om snoer omheen te lussen.

Indien nodig kunnen ook blad-kabelgeleiders deze functie verrullen.

Contactdozen verplaatsen

Contactdozen op een kunststof montageplaat kuren op een andere plaat aan de tafelbalk worden geklikt. Daartoe de twe lippenaar beneden trekken, het geheel uitnemen en op een andere plaat op de balk schuiven. Let op de snoerlengte!

Als een geelgroene aardedraad gemonteerd is, de contactdoos Niet verplaatsen!

Werkplekken met openklapbare kabelgoten

Goot iets optillen, maar voren trekken en openklappen.

Sluiten: goot dichtkappen en terugduwenaarnde tafelbalk.

Werkplekken met openklapbare kabelboxen

Indien nodig erst een verrijdbaar ladeblock verwijderen.

Bij tafels die vrij in de ruimte staan, kunnen deze boxerenaar de front-zijde van de tafel worden open-gedraaid.

Bij tafels die gegen een wand of
tegen elkaar staan, worden deze
boxen maar de aanzitzijde van de
tafel open gedraad. Ze zijn zo
onder het blad bereikbaar.

De kabelbox worden opengedraaid door de twee knoppen aan de uiteinden van de kabelgoot aan de maar u toe gerichte ziche, gelijkrijkig opzij te trekken. De box draait dan vanzelf open.

Let op! Indien alle vier de knoppen worden uitgetrokken kommt de gehele kabelbox los uiit zin ophangebeugs!

Eventuele kabelboxklemmen, die dienen om snoeren in de box te houden, verwijden.

De kabelbox kan na wijziging van de aansluiting waar worden dicht-geduwd.

Let op dat de kabelklemmen werden op ungPHAATS zitten en de knoppenaan.beide zijden weeer inklikken.

Nederlandsls

Ladeblokken

Er zijn verschillende typen ladeblokken. De bureauhoge ladeblokken die naast een tafel worden gebruikt, tweet typen ladeblokken met wielen die onder een tafel kunnen worden gereden, de trolleys en de hangende ladeblokken.

Mobiel Iadeblok

Het mobiele ladeblok met duwbeugel kan probleemoos over grote afstanden verreden worden, bijv. in het geval van wisselwerkplekken (afb. 1).

Hangend ladeblok

De hangende ladeblokken konnen zowel onder tafels met C poten als met N poten worden toegepast. Ze worden aan de bladregel gehangen, direct onder het blad (afb. 2). De ladeblokken zijn 60~cm diep.

Sleutels

Ladeblokken worden geleverd met twee sleutels, waar van een met omklapbare kunststof grep. Het nummer

op de sleutel correspondiert met het nummer op het slot. Bij Nabestellen van sleutels kutn u dit nummer opgeven. Ook kan de gehele cilinder met sleutel eenvoudig worden verrangen, zodat de kast met een andere sleutel op slot kan worden gedaan.

Ladegreep

Het ladefront kan voorzien zijn van een handgreep over de volle bredte (afb. 3) of van zijgrenpen aan beiden zichden van de lade (afb. 4).

Uittrekbaarheid van laden

Uitsluitend telescopische laden kuren geheel UIT de kast worden getrokken.

Maximale bel.

Materiaallade 5 kg

Enkelvoudige lade 20 kg

Telescopische lade 39 kg

Nooit op een geopende lade gaan staan of zitten.

Het mobiele ladeblok verrijden
De kast eerst afsluiten om te verhinderen dat de laden tijdens het rijden opengaan. Dit ladeblok kan\ aar behoefte worden getrokken of\ geduwd.

Slotopenen

Steeke sleeut in de cilinder en draai hem een halve slag naar rechts. En lade naar keze kan nu worden geopend. Als een lade is uitgetrokken zijn de anderen geblokkjeed.

De sleutel kan in de cilinder blijven zitten of worden uitgenomen.

Afsluiten

Alle laden sluiten. Steek de sleutel in het slot en draai een halve slag waar links. De laden zijn nu afgesloten, de sleutel kan worden uitgenomen.

Cilinder verwisselen

Draai de kast op slot. Draai de sleutel nu een Klein beetje maarchts, zover dat dekleine opening in rand van de cilinder 'op 3uar staat'. Een de-blokkerings-pin kan in deze positie in de opening worden gestoken.De cilinder met sleutel en de pin kunnen nu geldiktijdiguit het slothuis worden getrokken.

Een neuew cylinder kan, met ingestingek sleutel, direct in het slothuis worden ingeklikt.

Nederlandsls

Accessoires voor Iadeblokken 42,5 cm breed

De A4 laden hebben een 30 cm hoog front.
De geheel uittrekbare uitvoerng van de lade worden geleverd met twee kunststof A4-hangmappenrekken. Voor het in elkaar zettenzie de bijgeleverde montagehandleiding.

Dezerekkenkunnenoptweanmiereninde lade.
wordengebrukt:naastelkaar(afb.5)ofacherelkaar (afb.6).Uw eigenc Voorkeurisdaarbibepalend.Deze hangmappenrekkenkunnengevulduitde lade worden genomen.

De enkelvoudige (gedeeltelijk uittrekbare) lade-uitvoering is voorzien van een metalen hangmappenrek waarin A4-hangmappen alleen awhile elkaar konnen worden opgeborgen.

A6/A7 laden

U kunt deze laden alsnare eigener inzicht indelen in vakken met rechte of schuine ladeverdelers.

Accessoires voor ladeblokken 31,5 cm breed

De A4 laden worden geleverd met een hangmappenrek met twee verschuifbare ophangregels, waardoor ze geschikt zich voor diverse hangmap-afmetingen, zoals A4, folio en foolscap.

A6/A7 laden

Deze laden kennun met ladeverdelers invakken worden onderverdeeld (afb.7).

Veiligheid bij alle Iadeblokken

Er kan nooit meer dan een lade worden geopend.
De andere laden zijn dan geblokkeerd om te voorkomen dat het ladeblok kanteit.
De materiaaallade (indien aanwezig) kan wel worden geopend, ook al staat een andere lade open.

Rechte ladeverdelersplaatsen

Druk de ladeverderer aan een zijde in. Op de gewenste positie in de lade paaten en loslaten.

De ladeverdeler klemt zichzelf vast.

Schuine ladeverdelersplaatsen

De schuine ladeverdelers können in
verschillende standen aan elkaar
worden vastgezet, waardoor er
meer of minder in een lade passen.

Rechte Iadeverdelers plaatsen

De zichkanten van de ladeverdelers bijn voorzieren van verende nokken die in de openingsen van de ladewanden können worden geklikt.

Nederlandsls

Bureauhoge jaloeziedeurkast

Bijen een werkplek kan een jaloeziiedeurkast met een (gemiddelde tafel-)hoogte van 72 of 74 cm gebruikt worden (afb.1).

Sleutels

Jaloeziekasten worden gelevererd met twee sleutels, waar van een met omklapbare kunststof grep. Het nummer op de sleutel van de jaloeziedeurkast correspondeert met het nummer op de cilinder van het slot. Bij nabe-stellen van sleutels moet u dit nummer opgeven. Ook kan de gehele cilder met sleutel eenvoudig worden verwangen, zodat de kast met een andere sleutel op slot kan worden gedaan. Zie voor het verwissenelen van de cilinder de vorige pagina bij 'ladeblokken'.

Maximalebelastingen

Een jaloeziedeurkast mag maximaal met 39 kg gelikmatig op het topblad worden belast.

De maximaal toelaaatbare gewichten in of op intereur
accessores voldoen ruimschoots aan de minimum eis
van DIN 68874.
Een legbord in een 80 cm brede jaloezieedeurkast mag
maximaal met 39 kg gelijkmatig worden belast.
Het hangmappenlegbord met 78 kg. Een hangmappen
frame of uittrekbak met nicht meer dan 40 kg.

Dit betekent dat men Niet op de kastbladen, legborden of uittrekframes kan staan of zitten.

Justeren

Jaloziedeurkasten moeten met de hand of met een Ahrend-justeersleutel waterpas worden gesteld. Alleen dan werken de jaloziedeur en uittrekframes optimaal.

Slotopenen

Steek de sleutel in de cilinder en draai hem een kwart slag naar rechts. De sleutel kan in de cilinder blijven zitten of worden uitgenomen.

Daarna kunt u de jaloeziedeur aan de vertikale graep hier rechts geheel openschuiven.

De benodigde hangmappenframes of uittrekbakken kutn uuittrekken aan de handgreep.

Sluiten

Een eventueel uitgetrokken hangmappenframe moet u erst geheel in de kast duwen voordat u de jaloeziedeuroor links kunt dichtschuiven. Steek de sleutel in het slot en draai een kwart slag aan links. De sleutel kan nu worden uitgenomen.

Justeren

De kasten kunnen met de stelvoet onder elke hoek van de kast onceeer 15 mm worden gejusteerd. Dit kan met de hand of met de kastejeersleutel.

De kast gaat omhoog als u de stelvoet met de klok mee draait.

Verhuizen

Eerst alle in de kast opgeborden zaken uit de kast verwijden. De kast moet u met geheel opengechoven deur verplaatsen, nadat u de deur en alle intereuraccessoires met verhuiste tape heeft vastgezet.

Interieurs

Kasten zullen meestal afgeleverd zichn met een kant en klare intereurindeling die besteld is voor de werkplek.

Uittrekbak

In een uittrekbak (afb. 3), die 33 cm diep is, kunt u dezelfde accessoires gebruiken als in A6/A7 laden van laideblokken (zie blz. 9).

Legborden voor laterale hangmappen Delegborden voor hangmappen hebben aan de vooren achterranden extra richels,waaraan u delateralehangmappen kunt ophangen (afb.4).U kunt ze op elke gewennenhoote in de kast hangen.

Uttrekframes

De uittrekframes (aft. 5) zichozemonteerd dat er A4-hangmappen in kunden worden gehangen. Ukont ze om de 25 mm op elke gewenste hoogte in de kast hangen. Als een uittrekframe vanzelfaar vorenkomt,staat de kast Niet waterpas en moet hij worden nagejusteel (zie blz.10).

Nederlandsls

Veilighheid

Als een uittrekframe uitgetrokken is, sunt u de andere frames Niet openen. Zij zijn dan geblokkeerd om te voorkommen dat de kast kanelt. Twee uittrekframes en -bakken konnen wel gewiktijdig worden geopend. Let dan op het risico van kanten bei zware belasting van de frames.

Bij wijziging van de plaats van uittrekframes/-bakken in de kast要去en ook de blokkeringspallen op de blokeerlijt worden verplaats i.v.m. de veiligeid. Dit要去 door eeneskundige monteur worden gedaan.

Na aflevering

Uttrekframes-/bakken worden geblokkeerd afgeleverd. Om ze voor het eerst uit te konnen trekken dient de blockeerlijn waar beneden te worden geduwd.

Bij 80 cm brede kasten alleen aan de rechterkant, bij 120 cm bredte links en rechts.

Transportklemmetjes konnen na het plaatsen van de kast worden verwijderd.

De legborden konnen op elkge gewenste hoogte in de kast worden gehangen.

Voor het aanpassen van de hoogte: de kast geheel openen en het legbord schuin optillen enaar vorenuit de kast nemen.

De legbordopleggers draait u verwolgensuit de sleufjes (1,2) en u hangt ze op de neue gewenste hoogte weein (3,4).

Let op dat u ze voor en acheer en aan.beide zijden op gelijke hoogte hangt.Gebruik hiervoor als referentie de ronde gaatjes naast de sleuifjes.

Brengetlegbordweerschuin de kast in en leg het over de beide opleggers.

Nederlandsls

Onderhoud

Deze aanwijzingen voor het onderhoud zijn bedoeld voor zowel de professionele schoonmaker als de gebruiker van de werkplek. Gebruik nooit wasbenzine, aceton, terpentine, petroleum of andere agressieve stoffen, oplosmidden of schuirmiddelen.

Service

Voor verhuizingen of wijzigingen van de werkplek raden wij u aan contact op te nemen met uw leverancier.

Onderhoudsvrijde onderdelen

De loopwerken van de laden en uittrekframes zich bij normaal gebruik onderhoudsvrij.

Bladen reinigen

Normale verontreining (koffie, thee, potlood, lippensiftt, vingerafdrukken, vet, wateroplosbare lijenen en vitschrijverinkt e.d.) verwijderen met een schone, vochitge doeek. Eventueel bij hardnekiger vleken wat zachtze zeep in het water oplosen en een zachteneylon borstel gebruiken.

Oplosmiedelhoudende lak, lijm, nagellak, stempelinkt, ballpoint-inkte. e.d. verwijdenen met een organisch oplosmiedel, zoals spiritus.

Gefineerde bladen reinigen

Indien nodig reinigen met een schone, vochtige doeck. Eventueli bij hardnekiger vlekken wa zachte zoep in het water oplossen.

Kunststof onderdelen reinigen

Alle kunststoff delen kunt u reinigen met een zachte, eventuele vochtige doek. Hardnekgier vlekken van lijm, viltstift, ballpoint en dergelijkke met lauw water en eventuele wat zachte zeep behandelen.

Sloten

De efficiente werkung van sloten kan worden bevorderd door een speciaal smeermiddel zuinig in de cylinder te spuitten.

Gereedschap

Bij Ahrend is een serviceset
verkrijgbaar met voor Mehes
benodigde gereedschappen.
Bestelnummer 0160 9714.

Chroom en gelakte metalen

onderdelen reinigen

Alle gekleurde metalen delen kunt u reingen met een zichte, eventeul vochte doeck. Hardnekiger vlekken van lijm, viltstift, ballpointinkt en dergelijke met lauw water met wat zichte zoep behandelen, eventeul met spiritus.
