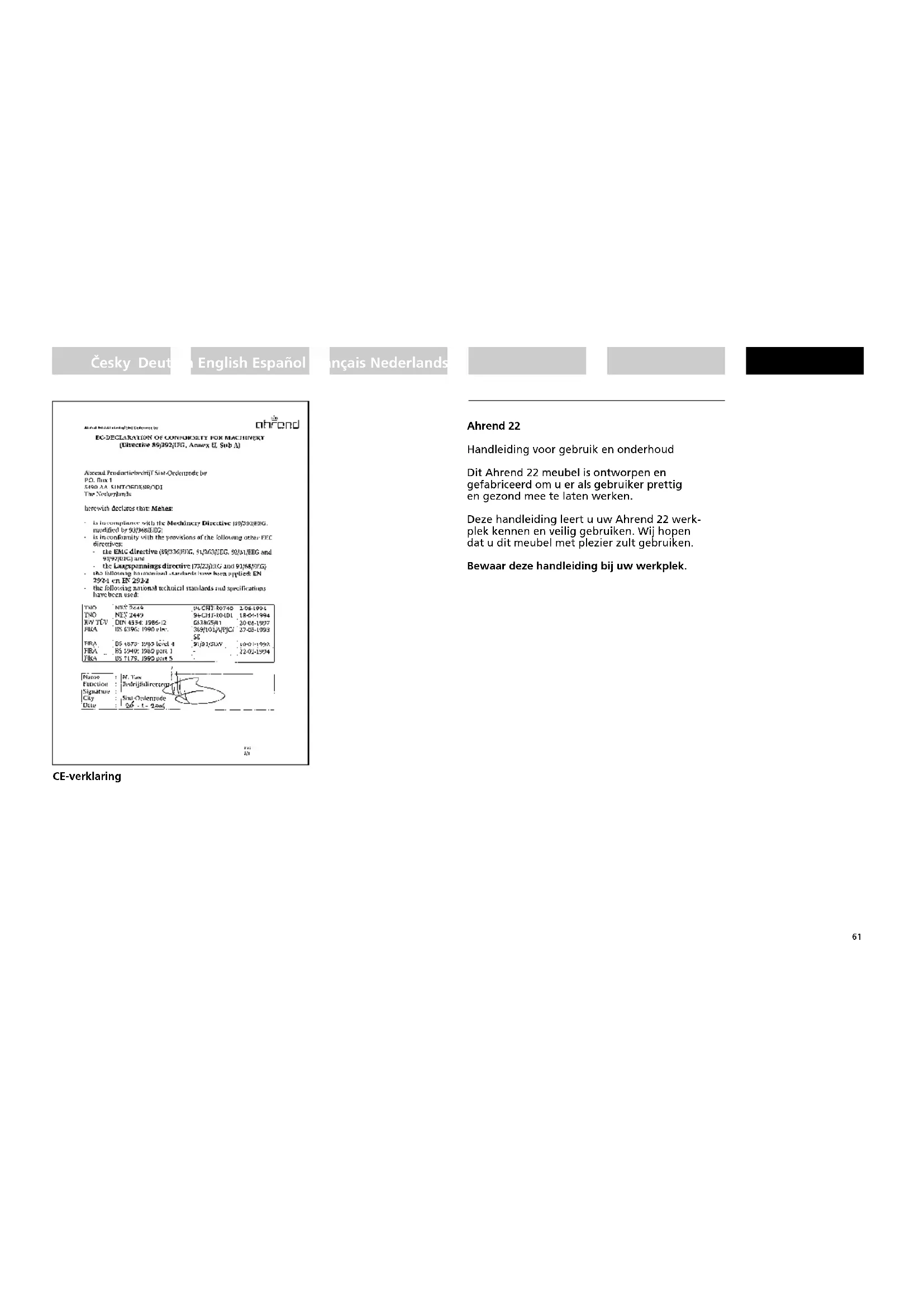

GEBRUIKSAANWIJZING 22 Ahrend

Handleiding voor gebruik en onderhoud

Dit Ahrend 22 meubel is ontworpen en gefabriceerd om u er als gebruiker prettig en gezond mee te laten werken.

Deze handleiding leert u uw Ahrend 22 werkplek kennen en veilig gebruiken. Wij hopen dat u dit meubel met plezier zult gebruiken.

Bewaar deze handleiding bij uw werkplek.

Nederlands

De tafelhoogte

Verschillende pootuitvoeringen

Een Ahrend 22 tafel kan zijn uitgevoerd met K-poten (afb. 1) of met Y-poten (afb. 2); beide modellen hebben een vaste hoogte of kunnen op twee manieren in hoogte variabel zijn. U herkent dit verschil in het verticale deel van de tafelpoten.

Vaste tafelhoogte

Een Ahrend 22 tafel met vaste hoogte (afb. 1 en 2) is voor een grote groep van gebruikers uitstekend bruikbaar voor normale administratieve arbeid en voor bespreek- en vergadertafels.

Een vaste hoogte van 72 cm is optimaal geschikt voor mensen met een lichaamslengte tussen ongeveer 1.60 en 1.75 m.

Een vaste hoogte van 74 cm is optimaal geschikt voor mensen met een lichaamslengte tussen ongeveer 1.65 en 1.80 m.

Kleinere mensen wordt geadviseerd een voetensteun te gebruiken, langere mensen een hoogte-instelbare tafel.

Elke Ahrend 22 tafelpoot is voorzien van justeerdoppen die het mogelijk maken de tafel waterpas te stellen. Door de justeerdop met de klok mee te draaien wordt de poot hoger ingesteld. De maximale uitdraaihoogte is 15 mm.

Het vaststellen van de juiste werktafelhoogte

U gaat ontspannen op de rand van een tafel zitten, zodat de knieholte tegen de rand van het blad stoot. Nu kunnen drie belangrijke maten worden gemeten:

Maat A: de afstand van de onderkant van de schoenhak tot de bovenkant van de tafel.

Maat B: de afstand van het tafelvlak tot de onderkant van de 90° gebogen elleboog, rechtop zittend, met de arm naast het lichaam.

Maat C: de afstand tussen het tafelvlak en een liniaal die u over de bovenbenen legt, plus 5 cm.

Als dat méér is dan maat B, dient u maat C te gebruiken in plaats van maat B.

Uw juiste werkbladhoogte is de som van de maten A en B (of A en C). U kunt hierbij afronden op het meest nabije even getal.

Nederlands

Hoogte-instelbare tafels (HI)

Met een Ahrend 22 tafel die in hoogte instelbaar is (afb. 3) kunt u de bladhoogte op uw lichaamsafmetingen afstemmen. De hoogte is instelbaar van 68 tot 88 cm in stappen van 2 cm. Meestal zal de tafel eenmalig worden ingesteld op de gebruiker van de werkplek.

Tafels op wielen (HIM)

Een Ahrend 22 tafels op wielen (afb. 4) is voorzien van geremde wielen. Het verdient aanbeveling om de wielen tijdens het gebruik van de tafel in de blokkeerstand te zetten.

Hoogteverstelbare tafels (HVE)

Met een Ahrend 22 tafel die elektrisch in hoogte verstelbaar is (afb. 5) kunt u op ieder moment de bladhoogte precies op uw lichaamsafmetingen of houding afstemmen. Zo kunnen verschillende mensen dezelfde werk-tafel op verschillende tijden optimaal gebruiken. Een elektronische schakelaar aan de bladrand bedient de tafelhoogte tussen 68 en 88 cm. Ook kunnen er enkele voorkeurstanden in het geheugen worden opgeslagen.

De hoogte van uw stoel

Stel de hoogte van uw stoel in op uw maat A (zie Het vaststellen van de juiste tafelhoogte). Gebruik als meetpunt de voorrand van de zitting in het midden.

Voetensteun

In de praktijk wordt een lage instelling van de tafel vaak als niet prettig ervaren, omdat men bijvoorbeeld niet lager wil zitten dan collega's. In dat geval kan toch een ergonomisch juiste zitsituatie bereikt worden met behulp van een voetensteun.

Stel de stoel en de tafel net zoveel hoger in als de gemiddelde hoogte van de voetensteun.

Hoogte-instelbare tafels (HI)

De ingestelde hoogte leest u af boven de rand van het onderste deel van de poot.

(Niet bij tafels op wielen; deze hebben een beperkte hoogteinstelbaarheid).

De hoogte instellen

De trekknop uittrekken*. Terwijl u deze uitgetrokken houdt, de tafel voorzichtig naar een andere hoogte bewegen. Daarna de knop loslaten en de knop in de gewenste stand laten klikken. Instelling is om de 2 cm mogelijk.

* Let op: de tafel kan door z'n gewicht naar beneden zakken.

0.9

Hoogteverstelbare tafels (HVE)

Tafels met een elektronische schakelaar worden geleverd met een separate handleiding voor het gebruik van de schakelaar.

Wiel blokkeren

Door het pedaal aan het wiel in te drukken, wordt het wiel vastgezet.

Wiel deblokkeren

Met de neus van de schoen het pedaal omhoog drukken. Het wiel kan dan weer vrij ronddraaien.

Nederlands

Elektrificatie van de werkplek door de installateur

De elektrificatie van een Ahrend 22 werkplek bestaat uit twee delen: het installatie-technische deel voor mon- teurs en een deel voor de gebruikers van de werkplek (zie voor het gebruikersdeel blz. 6 en 7).

Het aansluiten van de werkplek op de elektriciteits-, informatie- en communicatienetten dient door deskundige monteurs te gebeuren.

Normen

Alle Ahrend 22 meubeldelen en accessoires voldoen aan de voorwaarden zoals die zijn vastgelegd in de Elektrificatienormen BS 6396/2002 en DIN VDE 0100-724.

Kabelgeleiding

Overal kan een Ahrend 22 werkplek met systeemverlengkabels van stroomtoevoer worden voorzien (afb. 1). Deze hulpmiddelen kunnen netjes worden weggewerkt in de verticale en horizontale kabelgeleiders, kabelgoten of kabelboxen.

Verticale geleiding

De flexibele, verticale kabelgeleider, die los van poten op elke plaats bij of onder de werkplek kan worden toegepast (afb. 2), geleidt de kabels via twee gescheiden kanalen naar een kabelgoot of -box onder het blad. Ook hoogteverstelbare werkplekken kunnen zo probleemloos worden aangesloten. In de voet van de kabelgeleider zit een trekontlasting (een kabelklem waarin kabels worden vastgezet).

Horizontale geleiding en snoerberging

De kabels die uit de verticale geleiding komen, kunnen verder worden geleid via kabelgoten of via boxen (afb. 3) die aan de bladregels van de tafels kunnen worden bevestigd.

De kabelgoten kunnen achter kabelboxen langs lopen, zodat deze boxen onafhankelijk van kabelgoten toegevoegd kunnen worden. Sommige kabelgoten kunnen worden opengeklapt voor een betere bereikbaarheid van de kabels (afb. 4).

Bladkabeldoorvoeren kunnen worden gebruikt om snoeren overal te geleiden langs de onderzijde van bladen (afb. 5).

Ladeblokken

De bureauhoge ladeblokken kunnen zijn voorzien van een kabeldoorvoer. Deze goot kan worden gebruikt als onderdeel van de horizontale kabelgeleiding (afb. 6).

Ahrend biedt verschillende soorten contactdozen, standaard 3- of 4-delige, of (op aanvraag) met extra functies, zoals master/slave schakeling, hoogspanningsbeveiliging en power cleaner (afb. 7).

Contactdozen toepassen

Er zijn verschillende mogelijkheden om een Ahrend 22 tafel van systeemcontactdozen te voorzien. De eenvoudigste methode is een systeemcontactdoos direkt aan de bladregel monteren met behulp van een montageklem (voor 3-delige contactdozen) (afb. 8).

Bij gebruik van kabelboxen kunnen de overtollige snoerlengten van apparaten en de aansluitsysteem-snoeren netjes worden weggewerkt. Ook de systeem-contactdozen passen in de boxen (afb. 9). Er zijn verschillende lengten, waardoor voor alle situaties een passende oplossing te realiseren is. Het aantal contactdozen dat in de boxen kan worden ondergebracht is afhankelijk van het type contactdoos en van de lengte van de kabelbox.

Voor een goede bereikbaarheid van de inhoud kunnen de boxen naar twee kanten worden opengeklapt (afb. 10).

In de bodem ingeklikte kabelscheiders kunnen helpen om kabels te ordenen en gescheiden door te voeren (afb. 11).

Het plannen van elektrificatieboxen

Kies de positie van de kabelbox zo dicht mogelijk bij de plaats waar op het werkblad de meeste aan te sluiten apparatuur staat.

Nederlands

De gebruiker en de elektrificatie

Het kan gewenst zijn dat u als gebruiker van de Ahrend 22 werkplek zelf iets verandert aan de elektrificatie. Bijvoorbeeld een stekker in een contactdoos steken of eruit halen of overtollige snoerlengten netjes wegwerken.

Veiligheid

Veiligheid staat voorop bij het elektrificeren van een werkplek. Daarom zijn alle onderdelen die in contact komen met snoeren en kabels aan de randen afgerond en kan het hele meubel worden geaard.

Ongelukken, zoals struikelen over snoeren die over de vloer liggen, kunnen worden voorkomen door de snoeren netjes weg te bergen in de voorzieningen die Ahrend 22 daarvoor biedt.

Weggewerkte snoeren maken de werkplek veiliger, het staat netter en de werkplek is voor schoonmakers beter toegankelijk.

Aansluitpunten

Uw werkplek kan op verschillende manieren van aansluitpunten voor elektriciteit en computernetwerken zijn voorzien:

- E r kunnen contactdozen direct aan de bladregel zijn gemonteerd (afb. 1).

- E r kunnen onder de werkplek een of meer kabelboxen gehangen zijn (afb. 2). In dat geval is de werkplek-apparatuur aangesloten op contactdozen in deze boxen en kan men daar ook overtollige apparatensnoerlengten in opbergen.

Werkplekken met contactdoos- montageplaat/beugels Stekkers kunnen eenvoudig worden ingestoken of eruit getrokken.

Overtollige snoerlengten kunnen in of op kabelgoten worden opgeborgen.

De kabelklemmen eerst afnemen, snoeren inleggen en de goot weer afsluiten met de kabelklemmen.

De kabelklemmen kunnen ook worden gebruikt om snoer omheen te lussen.

Indien nodig kunnen de bladkabel- geleiders deze functie vervullen.

Contactdozen verplaatsen

Contactdozen op een kunststof montageplaat kunnen op een andere plaats aan de tafelbalk worden geklikt.

Daartoe de twee lippen naar beneden trekken, het geheel uitnemen en op een andere plaats op de balk schuiven. Let op de snoerlengte!

Als een geelgroene aardedraad gemonteerd is, de contactdoos niet verplaatsen!

Snoeren langs de bladrand geleiden

De snoeren die aan apparaten zitten, worden om de bladrand geleid en direct in aanwezige kabelgoten of kabelboxen gevoerd (afb. 3).

Indien gewenst kunnen snoeren ook in bladkabeldoorvoeren worden gedrukt, zodat ze aan de haken blijven hangen en niet doorhangen (afb. 4).

De snoeren in de openklapbare kabelboxen kunnen worden geordend met blauwe kabelscheiders die in de bodem van de box klikken (afb. 5).

Werkplekken met openklapbare kabelgoten

Goot iets optillen, naar voren trekken en open klappen.

Sluiten: goot dichtklappen en terugduwen naar de tafelbalk.

Werkplekken met openklapbare kabelboxen

Indien nodig eerst een verrijdbaar ladeblok verwijderen.

Bij tafels die vrij in de ruimte staan, kunnen deze boxen naar de frontzijde van de tafel worden opengedraaid.

Bij tafels die tegen een wand of tegen elkaar staan, worden deze boxen naar de aanzitzijde van de tafel open gedraaid. Ze zijn zo onder het blad bereikbaar.

De kabelbox wordt opengedraaid door de twee knoppen aan de uiteinden van de kabelgoot aan de naar u toe gerichte zijde, gelijktijdig opzij te trekken. De box draait dan vanzelf open.

Let op! Indien alle vier de knoppen worden uitgetrokken komt de gehe le kabelbox los uit zijn ophangbeugels!

Eventuele kabelboxklemmen, die dienen om snoeren in de box te houden, verwijderen.

De kabelbox kan na wijziging van de aansluiting weer worden dichtgeduwd.

Let op dat de kabelklemmen weer op hun plaats zitten en de knoppen aan beide zijden weer inklikken.

Nederlands

Nederlands

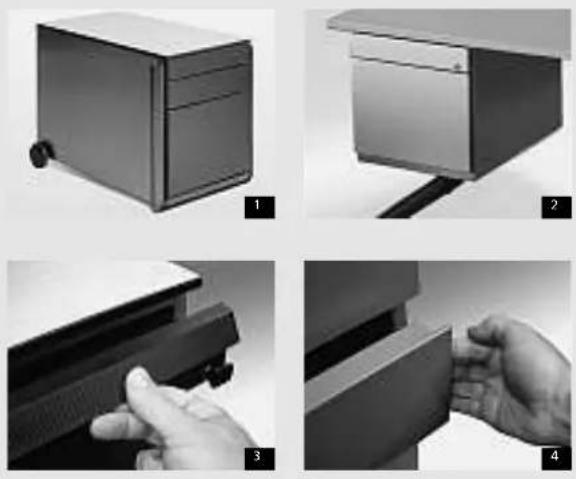

Ladeblokken

Er zijn verschillende typen ladeblokken. De bureauhoge ladeblokken die naast een tafel worden gebruikt, twee typen ladeblokken met wielen die onder een tafel kunnen worden gereden, de trolleys en de hangende ladeblokken.

Mobiel ladeblok

Het mobiele ladeblok met duwbeugel kan probleemloos over grote afstanden verreden worden, bijv. in het geval van wisselwerkplekken (afb. 1).

Hangend ladeblok

De hangende ladeblokken kunnen zowel onder tafels met C poten als met N poten worden toegepast. Ze worden aan de bladregel gehangen, direct onder het blad (afb. 2). De ladeblokken zijn 60 cm diep.

Sleutels

Ladeblokken worden geleverd met twee sleutels, waarvan een met omklapbare kunststof greep. Het nummer

op de sleutel correspondeert met het nummer op het slot. Bij nabestellen van sleutels kunt u dit nummer opgeven. Ook kan de gehele cilinder met sleutel eenvoudig worden vervangen, zodat de kast met een andere sleutel op slot kan worden gedaan.

Ladegreep

Het ladefront kan voorzien zijn van een handgreep over de volle breedte (afb. 3) of van zijgrepen aan beide zijden van de lade (afb. 4).

Uittrekbaarheid van laden

Uitsluitend telescopische laden kunnen geheel uit de kast worden getrokken.

Maximale belasting

Materiaallade 5 kg

Enkelvoudige lade 20 kg

Telescopische lade 39 kg

Nooit op een geopende lade gaan staan of zitten.

Het mobiele ladeblok verrijden

De kast eerst afsluiten om te verhinderen dat de laden tijdens het rijden opengaan. Dit ladeblok kan naar behoefte worden getrokken of geduwd.

Steek de sleutel in de cilinder en draai hem een halve slag naar rechts. Een lade naar keuze kan nu worden geopend. Als een lade is uitgetrokken zijn de anderen geblokkeerd.

De sleutel kan in de cilinder blijven zitten of worden uitgenomen.

Alle laden sluiten. Steek de sleutel in het slot en draai een halve slag naar links. De laden zijn nu afgesloten, de sleutel kan worden uitgenomen.

Cilinder verwisselen

Draai de kast op slot. Draai de sleutel nu een klein beetje naar rechts, zover dat de kleine opening in rand van de cilinder 'op 3 uur staat'. Een de-blokkerings-pin kan in deze positie in de opening worden gestoken. De cilinder met sleutel en de pin kunnen nu gelijktijdig uit het slothuis worden getrokken.

Een nieuwe cilinder kan, met ingestoken sleutel, direct in het slothuis worden ingeklikt.

Nederlands

Accessoires voor ladeblokken 42,5 cm breed

De A4 laden hebben een 30 cm hoog front.

De geheel uittrekbare uitvoering van de lade wordt geleverd met twee kunststof A4-hangmappenrekken. Voor het in elkaar zetten zie de bijgeleverde montagehandleiding.

Deze rekken kunnen op twee manieren in de lade worden gebruikt: naast elkaar (afb. 5) of achter elkaar (afb. 6). Uw eigen voorkeur is daarbij bepalend. Deze hangmappenrekken kunnen gevuld uit de lade worden genomen.

De enkelvoudige (gedeeltelijk uittrekbare) lade-uitvoering is voorzien van een metalen hangmappenrek waarin A4-hangmappen alleen achter elkaar kunnen worden opgeborgen.

A6/A7 laden

U kunt deze laden naar eigen inzicht indelen in vakken met rechte of schuine ladeverdelers.

Accessoires voor ladeblokken 31,5 cm breed

De A4 laden worden geleverd met een hangmappenrek met twee verschuifbare ophangregels, waardoor ze geschikt zijn voor diverse hangmap-afmetingen, zoals A4, folio en foolscap.

A6/A7 laden

Deze laden kunnen met ladeverdelers in vakken worden onderverdeeld (afb. 7).

Veiligheid bij alle ladeblokken

Er kan nooit meer dan een lade worden geopend. De andere laden zijn dan geblokkeerd om te voorkomen dat het ladeblok kantelt.

De materiaallade (indien aanwezig) kan wel worden geopend, ook al staat een andere lade open.

Schuine ladeverdelers plaatsen

De schuine ladeverdelers kunnen in verschillende standen aan elkaar worden vastgezet, waardoor er meer of minder in een lade passen.

Rechte ladeverdelers plaatsen

De zijkanten van de ladeverdelers zijn voorzien van verende nokken die in de openingen van de ladewanden kunnen worden geklikt.

Nederlands

Bureauhoge jaloeziedeurkast

Bij een werkplek kan een jaloeziedeurkast met een (gemiddelde tafel-)hoogte van 72 of 74 cm gebruikt worden (afb. 1).

Sleutels

Jaloeziekasten worden geleverd met twee sleutels, waarvan een met omklapbare kunststof greep. Het nummer op de sleutel van de jaloeziedeurkast correspondeert met het nummer op de cilinder van het slot. Bij nabestellen van sleutels moet u dit nummer opgeven. Ook kan de gehele cilinder met sleutel eenvoudig worden vervangen, zodat de kast met een andere sleutel op slot kan worden gedaan. Zie voor het verwisselen van de cilinder de vorige pagina bij 'ladeblokken'.

Justeren

Jaloeziedeurkasten moeten met de hand of met een Ahrend-justeersleutel waterpas worden gesteld. Alleen dan werken de jaloeziedeur en uittrekframes optimaal.

Maximale belastingen

Een jaloeziedeurkast mag maximaal met 39 kg gelijkmatig op het topblad worden belast.

De maximaal toelaatbare gewichten in of op interieur-accessoires voldoen ruimschoots aan de minimum eis van DIN 68874.

Een legbord in een 80 cm brede jaloeziedeurkast mag maximaal met 39 kg gelijkmatig worden belast. Het hangmappenlegbord met 78 kg. Een hangmappenframe of uittrekbak met niet meer dan 40 kg.

Dit betekent dat men niet op de kastbladen, legborden of uittrekframes kan staan of zitten.

Steek de sleutel in de cilinder en draai hem een kwart slag naar rechts. De sleutel kan in de cilinder blijven zitten of worden uitgenomen.

Daarna kunt u de jaloeziedeur aan de vertikale greep naar rechts geheel openschuiven.

De benodigde hangmappenframes of uittrekbakken kunt u nu uittrekken aan de handgreep.

Een eventueel uitgetrokken hang- mappenframe moet u eerst geheel in de kast duwen voordat u de jaloeziedeur naar links kunt dicht- schuiven. Steek de sleutel in het slot en draai een kwart slag naar links. De sleutel kan nu worden uitgeno- men.

De kasten kunnen met de stelvoet onder elke hoek van de kast ongeveer 15 mm worden gejusteerd. Dit kan met de hand of met de kast-justeersleutel.

De kast gaat omhoog als u de stelvoet met de klok mee draait.

Eerst alle in de kast opgeborden zaken uit de kast verwijderen. De kast moet u met geheel opengeschoven deur verplaatsen, nadat u de deur en alle interieuraccessoires met verhuistape heeft vastgezet.

Nederlands

Kasten zullen meestal afgeleverd zijn met een kant en klare interieurindeling die besteld is voor de werkplek.

Uittrekbak

In een uittrekbak (afb. 3), die 33 cm diep is, kunt u dezelfde accessoires gebruiken als in A6/A7 laden van ladeblokken (zie blz. 9).

Legborden voor laterale hangmappen

De legborden voor hangmappen hebben aan de voor- en achterranden extra richels, waaraan u de laterale hangmappen kunt ophangen (afb. 4). U kunt ze op elke gewenste hoogte in de kast hangen.

Uittrekframes

De uittrekframes (afb. 5) zijn zo gemonteerd dat er A4-hangmappen in kunnen worden gehangen. U kunt ze om de 25 mm op elke gewenste hoogte in de kast hangen. Als een uittrekframe vanzelf naar voren komt, staat de kast niet waterpas en moet hij worden nagejusteerd (zie blz. 10).

Veiligheid

Als een uittrekframe uitgetrokken is, kunt u de andere frames niet openen. Zij zijn dan geblokkeerd om te voorkomen dat de kast kantelt. Twee uittrekframes en -bakken kunnen wel gelijktijdig worden geopend. Let dan op het risico van kantelen bij zware belasting van de frames.

Bij wijziging van de plaats van uittrekframes/-bakken in de kast moeten ook de blokkeringspallen op de blokkeerlijst worden verplaatst i.v.m. de veiligheid. Dit moet door een deskundige monteur worden gedaan.

Uittrekframes/-bakken worden geblokkeerd afgeleverd. Om ze voor het eerst uit te kunnen trekken dient de blokkeerlijst naar beneden te worden geduwd.

Bij 80 cm brede kasten alleen aan de rechterkant, bij 120 cm breedte links en rechts.

Transportklemmetjes kunnen na het plaatsen van de kast worden verwijderd.

De legborden kunnen op elke gewenste hoogte in de kast worden gehangen.

Voor het aanpassen van de hoogte: de kast geheel openen en het legbord schuin optillen en naar voren uit de kast nemen.

De legbordopleggers draait u vervolgens uit de sleufjes (1,2) en u hangt ze op de nieuwe gewenste hoogte weer in (3,4).

Let op dat u ze voor en achter en aan beide zijden op gelijke hoogte hangt. Gebruik hiervoor als referentie de ronde gaatjes naast de sleufjes.

Breng het legbord weer schuin de kast in en leg het over de beide opleggers.

Nederlands

Onderhoud

Service

Deze aanwijzingen voor het onderhoud zijn bedoeld voor zowel de professionele schoonmaker als de gebruiker van de werkplek.

Gebruik nooit wasbenzine, aceton, terpentine, petroleum of andere agressieve stoffen, oplosmiddelen of schuur-middelen.

Voor verhuizingen of wijzigingen van de werkplek raden wij u aan contact op te nemen met uw leverancier.

Onderhoudsvrije onderdelen

De loopwerken van de laden en uittrekframes zijn bij normaal gebruik onderhoudsvrij.

Bij Ahrend is een serviceset verkrijgbaar met voor Ahrend 22 benodigde gereedschappen. Bestelnummer 0160 9714.

Bladen reinigen

Normale verontreiniging (koffie, thee, potlood, lippenstift, vingeraf- drukken, vet, wateroplosbare lijmen en viltschrijverinkt e.d.) verwijderen met een schone, vochtige doek. Eventueel bij hardnekkiger vlekken wat zachte zeep in het water oplos- sen en een zachte nylon borstel gebruiken.

Oplosmiddelhoudende lak, lijm, nagellak, stempelinkt, ballpointinkt e.d. verwijderen met een organisch oplosmiddel, zoals spiritus.

Gefineerde bladen reinigen

Indien nodig reinigen met een schone, vochtige doek. Eventueel bij hardnekkiger vlekken wat zachte zeep in het water oplossen.

Kunststof onderdelen reinigen

Alle kunststof delen kunt u reinigen met een zachte, eventueel vochtige doek. Hardnekkiger vlekken van lijm, viltstift, ballpoint en dergelijke met lauw water en eventueel wat zachte zeep behandelen.

Chroom en gelakte metalen onder- delen reinigen

Alle gekleurde metalen delen kunt u reinigen met een zachte, eventueel vochtige doek. Hardnekkiger vlekken van lijm, viltstift, ballpointinkt en dergelijke met lauw water met wat zachte zeep behandelen, eventueel met spiritus.

Sloten

De efficiënte werking van sloten kan worden bevorderd door een speciaal smeermiddel zuinig in de cilinder te spuiten.
