GEBRUIKSAANWIJZING 350CB3WB DOVRE

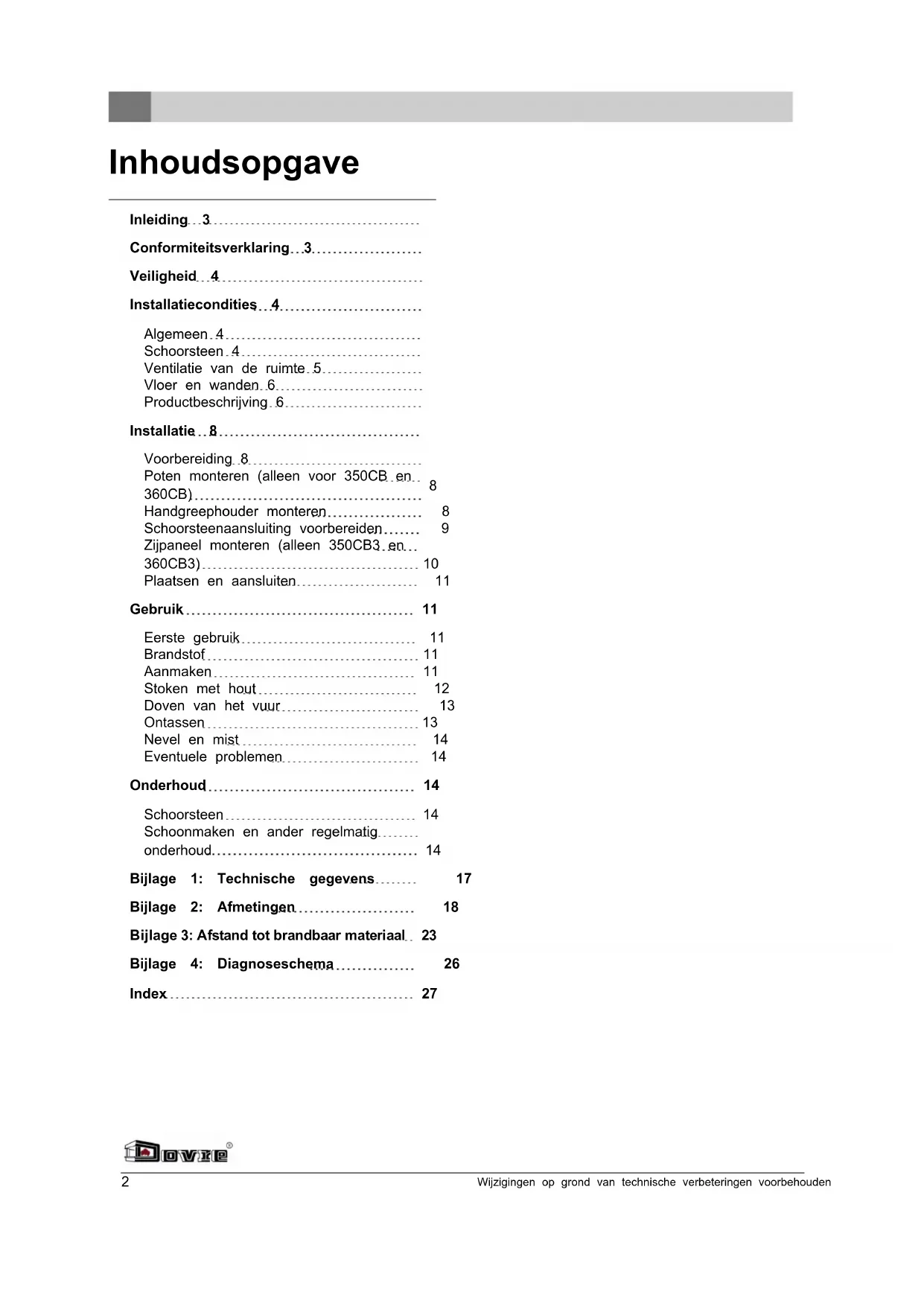

Conformiteitsverklaring...3....

Veiligheid 4

Installatiecondities 4

Algemeen 4

Schoorsteen 4

Ventilatie van de ruimte 5.

Vloer en wanden 6

Productbeschrijving 6

Installatie..8....

Voorbereiding 8

Poten monteren (alleen voor 350CB en

360CB)

Handgreephouder monteren.... 8

Schoorsteenaansluiting voorbereiden.... 9

Zijpaneel monteren (alleen 350CB3.en...

360CB3) 10

Plaatsen en aansluiten.... 11

Gebruik.... 11

Eerste gebruik 11

Brandstof 11

Aanmaken 11

Stoken met hout 12

Doven van het vuur 13

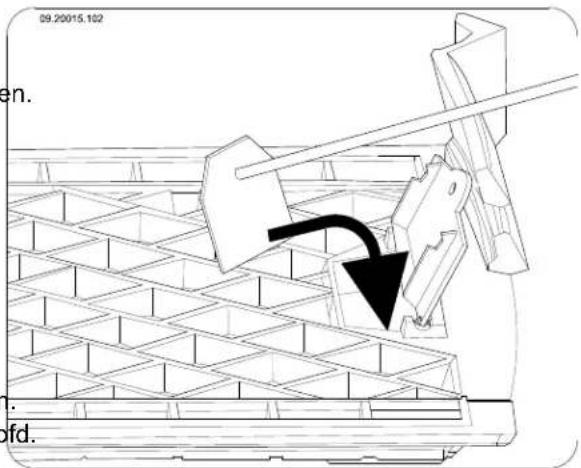

Ontassen 13

Nevel en mist 14

Eventuele problemen 14

Onderhoud 14

Schoorsteen 14

Schoonmaken en ander regelmatig.....

onderhoud.... 14

Bijlage 1: Technische gegevens.... 17

Bijlage 2: Afmetingen.... 18

Bijlage 3: Afstand tot brandbaar materiaal. 23

Bijlage 4: Diagnoseschema.... 26

Index 27

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct.

Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke verwarmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Conformiteitsverklaring

Notified body: 2013

Uw DOVRE toestel is geproduceerd met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, kunt u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woonruimte. Het moet hermetisch worden aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door een bevoegd installateur. Weelde 03-09-2005
DOVRE kan niet aansprakelijk worden gesteld worden voor problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschreven veiligheidsvoorschriften in acht worden genomen.
Hierbij verklaart
Weelde 03-09-2005

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebruikt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installatie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

dat houtkachels 350CB, 350CB3, 350CB3/WB, 360CB en 360CB3 conform EN 13240 geproduceerd worden.

T. Gehem

© 2012 DOVRE NV

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Veiligheid

Let op! Alle veiligheidsvoorschriften moeten strikt worden nageleefd.

Lees aandachtig de instructies voor installatie, gebruik en onderhoud voordat u het toestel in gebruik neemt.

Het toestel moet worden geïnstalleerd overeenkomstig de wetgeving en voorschriften van uw land.

Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen moeten worden nageleefd bij het installeren van het toestel.

Lees de instructies voor installatie, gebruik en onderhoud die met het toestel zijn meegeleverd.

Laat het toestel bij voorkeur installeren door een bevoegd installateur. Deze is op de hoog van de geldende bepalingen en voorschriften.

Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis kunnen zeer heet worden (meer dan 100°C)! Gebruik voor de bediening een koude hand of een hittebestendige handschoen.

Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Gebruik tijdens het gebruik van uw toestel geen licht ontvlambare of explosieve stoffen de nabijheid van het toestel.

Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te laten reinigen. Stook het toestel nooit met open deur.

Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik ne

Zorg voor voldoende ventilatie van de ruimte waar het toestel wordt geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden. Zie het hoofdstuk "Installatiecondities" voor meer informatie over ventilatie.

Installatiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.
▶ Voor de aansluitmaten: zie de bijlage "Technische gegevens".
▶ Informeer bij de brandweer en/of verzekeringsmaatschappij naar eventuele specifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natuurlijke trek.
De warme lucht in de schoorsteen is lichter dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbranding le van de brandstof in het toestel.

Een niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag geven. Schade inontstaan door rookterugslag is uitgesloten van garantie.

Sluit niet meerdere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op dezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.

De schoorsteen moet luchtdicht en goed gereinig zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekkend van de uitgang van het toestel - zo verticaal mogelijk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen en veroorzaken mogelijk roetophoping.

De binnenmaten mogen niet te groot zijn, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder wordt.

De schoorsteen moet bij voorkeur dezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geïsoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op de schoorsteen: let erop dat de kap niet de uitmondi van de schoorsteen vernauwt en dat de kap niet afvoer van verbrandingsgassen belemmert.

De schoorsteen moet uitmonden in een zone die niet wordt verstoord door omliggende gebouwen, vlakbijstaande bomen of andere hindernissen.

Het schoorsteengedeelte buiten de woning moet geïsoleerd zijn.

De schoorsteen moet minimaal 4 meter hoog zijn.stookt.

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zijn aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

3 m min. 0.5 m min. 1 m g A 09.20500.001

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht wordt via regelbare luchtinlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.

Als er mechanische ventilatie is, bv een centraal afzuigsysteem of een afzuigkap in een open de keuken.

U kunt voor extra ventilatie zorgen door een ventilatierooster in de buitenmuur te laten plaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of badkamerventilator) een eigen buitenluchtaanvoer hebben, of zijn uitgeschakeld wanneer u het toestel

Vloer en wanden

Productbeschrijving

Model 350CB en 360CB

De vloer waarop het toestel wordt geplaatst, moet M voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Bescherm een brandbare vloer door middel van een onbrandbare vloerplaat tegen warmteuitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstand tussen het toestel en brandbare materialen zoals houten wanden en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afscherming tussen de aansluitbuis en brandbare materialen. De vuistregel voor een enkelwandige buis is een afstand van driemaal de diameter. Als een bekledingsschelp rond de buis is aangebracht, is een afstand van eenmaal de diameter toelaatbaar.

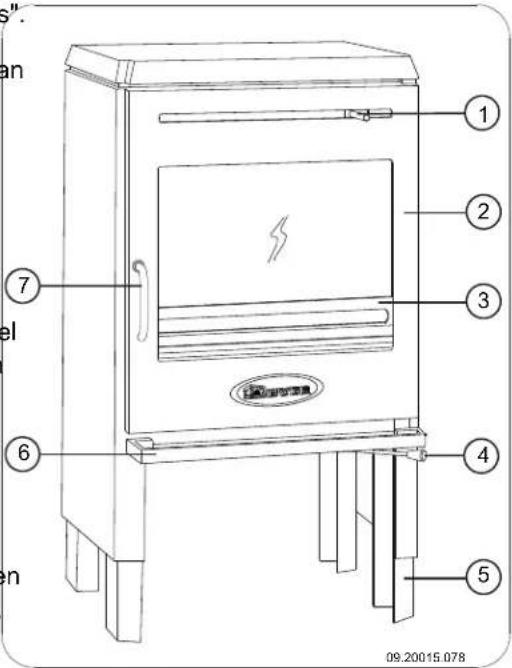

1 2 3 4 5 6 7 09.20015.078

Een vloerkleed moet minimaal 80 cm van het 1. Luchtschuif secundaire verbrandingslucht, air- vuur verwijderd zijn. wash lucht

Bescherm een brandbare vloer voor de kache2. Deur met behulp van een onbrandbare vloerplaat tegen eventueel uitvallende assen. De 3. Vuurkorf

vloerplaat moet voldoen aan nationale normen4. Luchtschuif primaire verbrandingslucht

Voor de afmetingen van de onbrandbare 5. vloerplaat: zie de bijlage "Afstand tot brandbaar materiaal".

Voor verdere eisen in verband met brandveiligheid: zie de bijlage "Afstand tot brandbaar materiaal".

1. Verstelbare poot
2. Asvang
3. Grendel

Kenmerken van model 350CB en 360CB

Het toestel is voorzien van in hoogte verstelbare poten.
Het toestel kan aan de achterzijde, aan de bovenzijde of aan de zijkant op de schoorsteen aangesloten worden.
Het toestel wordt geleverd met een losse handgreep.

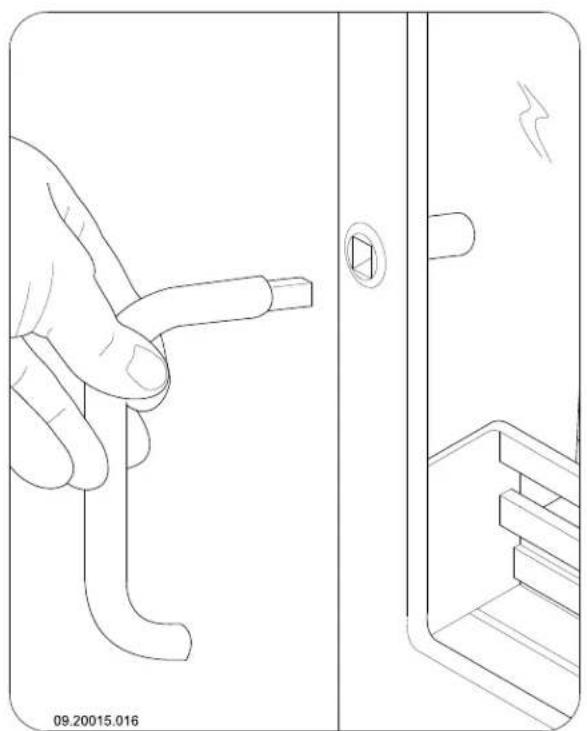

Om de deur te openen plaatst u de losse handgreep in de deur; zie volgende figuur.

Om te vermijden dat de handgreep warm wordt tijdens het gebruik, kan de handgreep in de handgreephouder onder de asvang van het toestel¹. Luchtschuif secundaire verbrandingslucht, air- geplaatst worden. Luchtschuif secundaire verbrandingslucht, air- wash lucht

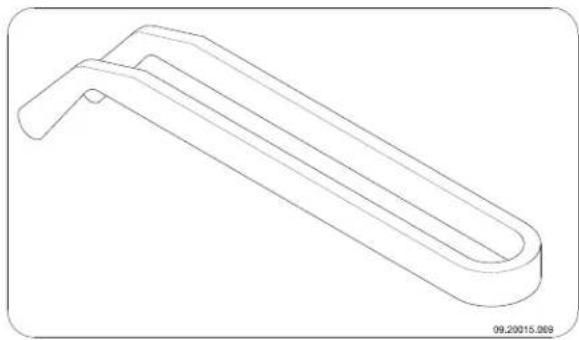

Het toestel wordt geleverd met een gietijzeren losse handgreep om de aslade te verwijderen, de zogenaamde "koude hand"; zie volgende figuur. 2. Deur 3. Vuurkorf 4. Luchtschuif primaire verbrandingslucht 5. Asvang 6. Grendel 7. Zijglas

Het toestel wordt geleverd met een trekschepje de overtollige as te verwijderen.

Kenmerken van model 350CB3 en 360CB3

Deze modellen hebben dezelfde kenmerken als de modellen 350CB en 360CB, met uitzondering van de volgende punten:

Het toestel is niet in hoogte verstelbaar. Het zijglas (7) kunt u vervangen door een zijpaneel. De minimale afstand tot brandbaar materiaal naar de zijkant vermindert in dat geval van 80 cm tot 40 cm. Het zijpaneel is standaard meegeleverd.

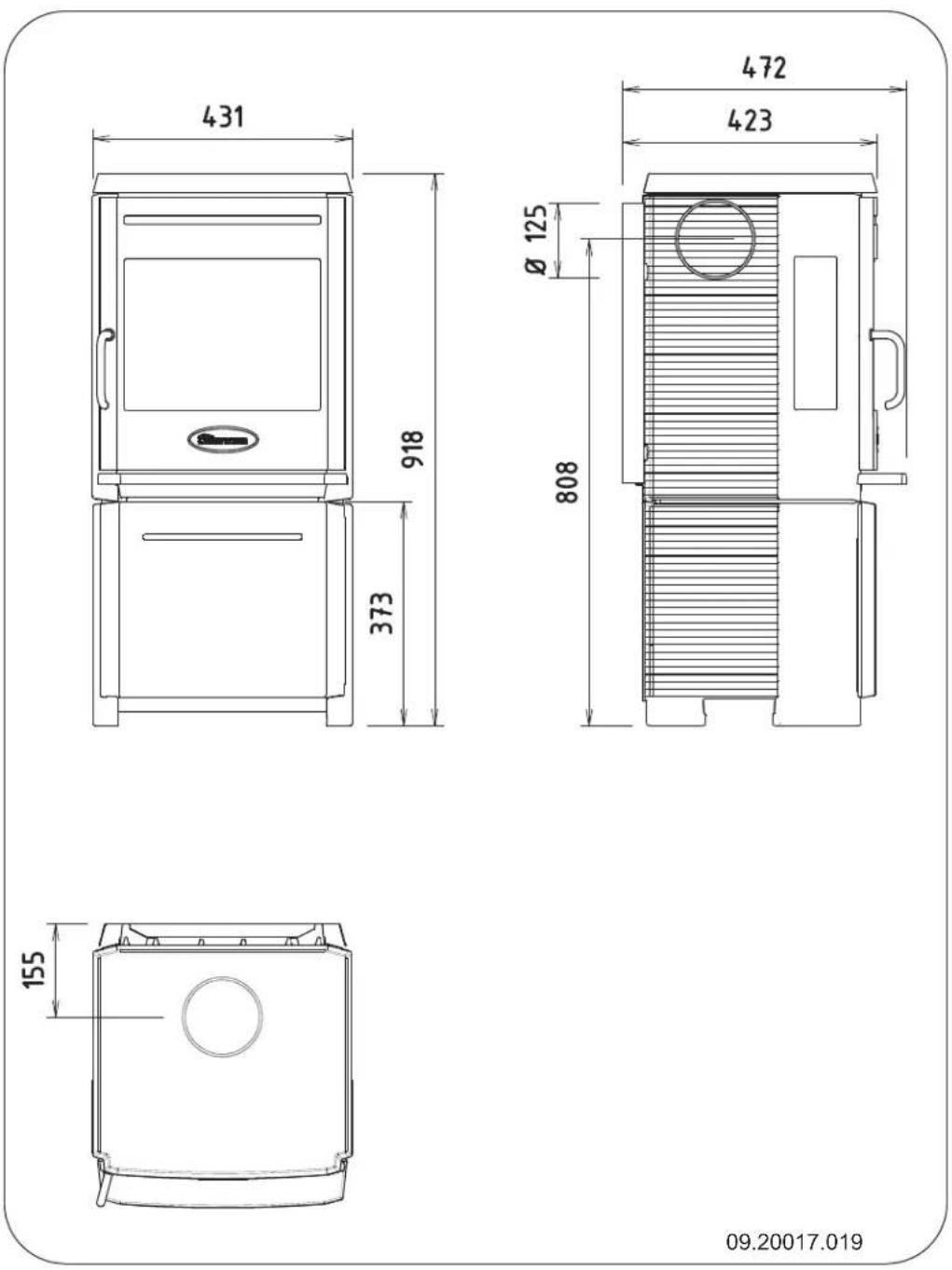

Model 350CB3/WB

Kenmerken van model 350CB3/WB

Dit model heeft dezelfde kenmerken als het model 350CB3.

Het toestel is uitgevoerd met een houtvak dat afgesloten is met een deur.

Installatie

Voorbereiding

Controleer het toestel onmiddellijk bij ontvangst op (transport)schade en eventuele gebreken.

Als u (transport)schade of gebreken hebt geconstateerd, neem het toestel dan niet in gebruik en stel de leverancier op de hoogte.

Verwijder de demontabele onderdelen (vuurvaste binnenplaten, vuurkorf, aslade, stookrooster) uit het toestel voordat u het toestel gaat installeren.

Door de demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, o ze later weer op de juiste plaats te kunnen aanbrengen.

1. Open de deur.

2. Verwijder de vuurvaste binnenplaten.

Gietijzeren binnenplaten beschermen de verbrandingskamer en geven warmte door aan de omgeving.

Poten monteren (alleen voor 350CB en 360CB)

Desgewenst kunt u het toestel voorzien van in hoogte verstelbare poten. Monteer de poten aan het toestel; zie volgende figuur.

170 30-90 B C A 09.20015.080

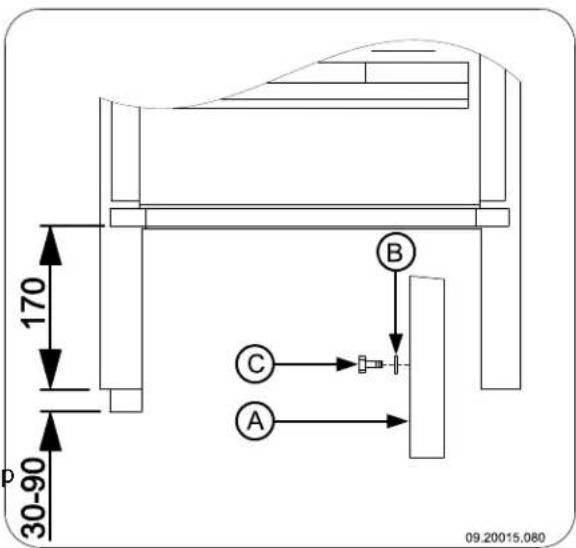

1. Kantel het toestel op de rugzijde.
2. Monteer de in hoogte verstelbare poten (A) met de meegeleverde bouten M6 (C) en sluitring (B) op de gewenste hoogte.
3. Zet het toestel op de nieuw aangebrachte poten in de oorspronkelijke positie.

Handgreephouder monteren

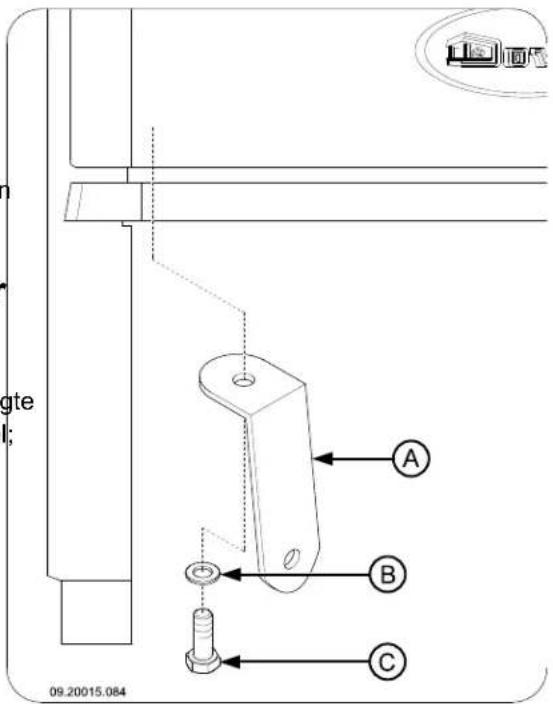

Monteer de bijgeleverde handgreephouder (A) met behulp van de sluitring (B) en de bout M8 (C) aan de bodem van het toestel; zie volgende figuur.

09.20015.084 A B C

Schoorsteenaansluiting voorbereiden

Bij het aansluiten van het toestel op de schoorsteen hebt u de keuze uit aansluiting op de bovenzijde, zijkant of aan de achterzijde. Zie de paragrafen "Aansluiten op de bovenzijde of aan de zijkant" en "Aansluiten op de achterzijde".

Bij levering van het toestel is er geen rookgasopening aanwezig.

Afdichtingskit en bevestigingsmaterialen zijn meegeleverd.

Voor Duitsland wordt het toestel geleverd met een aansluitkraag met een diameter van 130 mm.

Bij aansluiting op de achterzijde moet er een opening gemaakt worden in het hitteschild. Op de plaats waar de opening gemaakt moet worden is een insnijding in het hitteschild aangebracht.

Voorbereiding voor aansluiten op de achterzijde

Maak de benodigde opening in het hitteschild.

1. Haak het hitteschild van het toestel.

2. Maak de opening in het hitteschild door met een5 plaatschaar het voorgesneden gedeelte uit het hitteschild te knippen.

3. Plaats het hitteschuld terug op het toestel.

Aansluiten op de bovenzijde, achterzijde of aan de zijkant

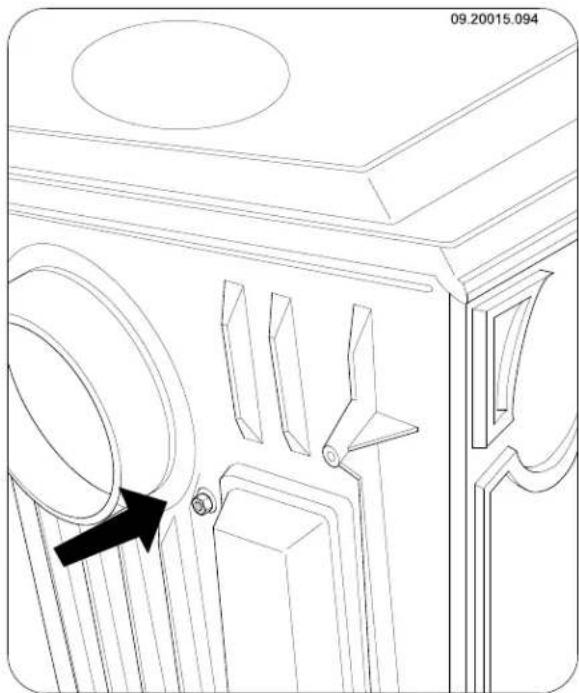

Maak eerst de rookgasopening in het toestel door het aansluitdeksel te verwijderen. Gebruik het meegeleverde gereedschap: het trekstuk, de sluitring, de bout en de moer; zie volgende figuur.

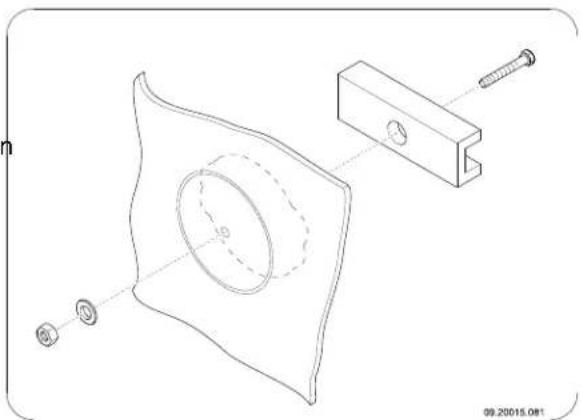

1. Boor in het midden van het aansluitdeksel een gat met een diameter van 10 mm.

2. Plaats het trekstuk met de bout aan de binnenzijde van het aansluitdeksel.

3. Schuif de sluitring over de bout en draai de moer e op de bout.

Plaats bij geëmailleerde toestellen een stuk karton met minimale afmetingen 20 cm bij 20 cm tussen de sluitring en het toestel ter bescherming tegen afspringend email.

1. Draai de moer handvast aan. Gebruik een beetje vet om de moer gemakkelijker te kunnen aandraaien.

2. Draai met een ringsleutel de moer zover aan dat het aansluitdeksel uitbreekt.

3. Een eenmaal gemaakte rookgasopening is weer af te sluiten met het meegeleverde afsluitdeksel (A). Gebruik het bevestigingsplaatje (C) en bout M6x25 (D) om het deksel aan het toestel (B) te monteren; zie volgende figuur.

A B C D 09.20015.082

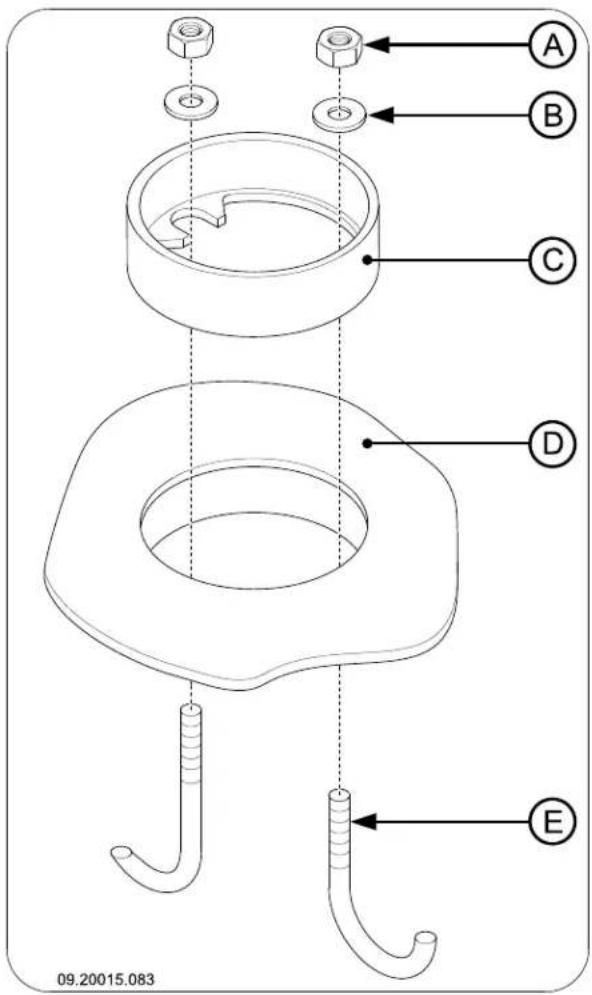

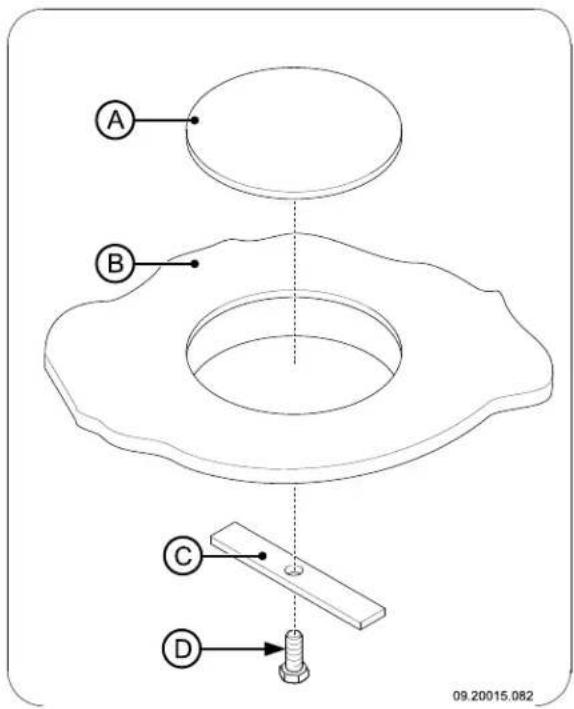

1. Monteer de aansluitkraag (C) met de twee bijgeleverde beugels (E) en de bevestigingsmaterialen (A) en (B) op de rookgasopening (D); zie volgende figuur.

A B C D E 09.20015.083

1. Gebruik de meegeleverde kachelkit voor de afdichting van de aansluitkraag en het afsluitdeksel met het toestel.

Zijpaneel monteren (alleen 350CB3 en 360CB3)

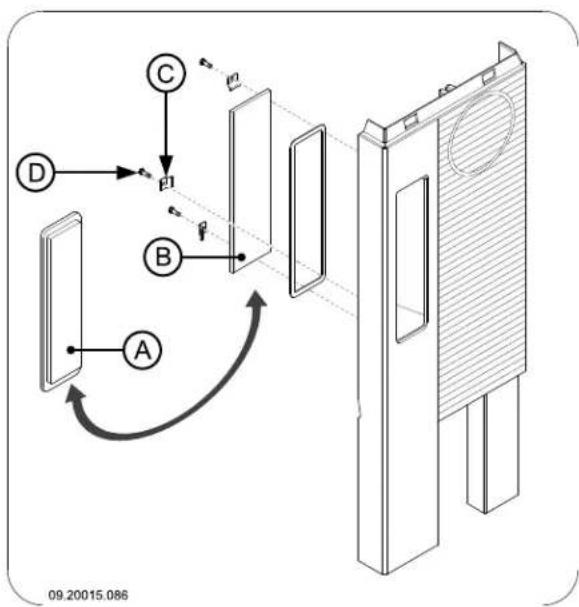

Desgewenst kunt u het zijglas vervangen door een standaard meegeleverd dicht zijpaneel; zie voor inbouwinstructies de volgende figuur.

De minimale afstand naar brandbaar materiaal naar de zijkant vermindert in dat geval van 80 cm tot 40 cm.

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas.

2. Sluit het toestel hermetisch aan op de schoorsteen.

3. Bij buitenluchtaansluiting: sluit de aanvoer van buitenlucht aan op de aansluitset die u op het toestel hebt gemonteerd.

4. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanneer u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat roen geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even op

Brandstof

Dit toestel is alleen geschikt voor het stoken van natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Gebruik geen andere brandstoffen, want die kunnen leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niet gebruiken omdat zij het milieu vervuilen, en omdat zij het toestel en de schoorsteen sterk vervuilen waardoor schoorsteenbrand kan ontstaan:

▶ Behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout, verduurzaamd hout, multiplex en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevat meer hars, brandt sneller en geeft meer vonken.

Gebruik gedroogd hout met een vochtpercentage van maximaal 20%. Hiervoor moet het hout minstens 2 jaar zijn gedroogd.

Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.

Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de ste deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en zwarte vlekken op de vloer geven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen.

Creosoot is zeer brandbaar en kan schoorsteenbrand veroorzaken.

Aanmaken

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te maken, voorkomt u dit pen probleem.

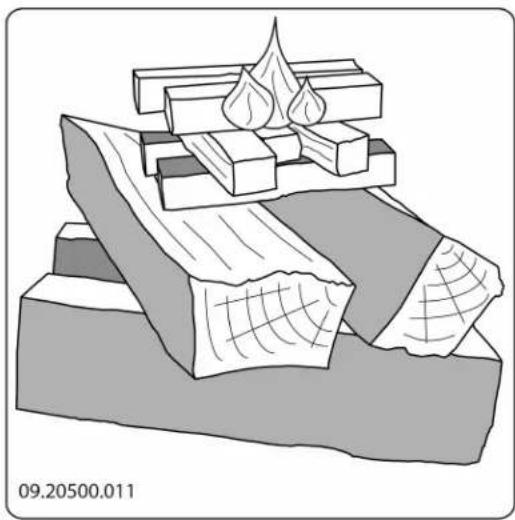

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.

2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.

3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.

4. Leg een aanmaakblokje tussen de onderste laag 3. Stapel enkele houtblokken op het houtskoolbed. aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking. Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open. De primaire luchtinlaat staat open als de bedieningsknop uitgetrokken is. De secundaire luchtinlaat staat open als luchtschuif (C) naar links geschoven is; zie volgende figuur.

2. Laat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; zie de paragraaf "Stoken met hout"

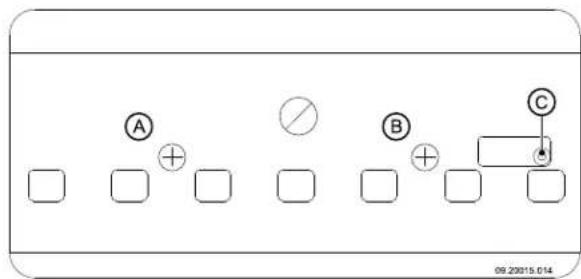

A + - B + - C 09.20015.014

Compacte stapeling

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.

Bij een compacte stapeling verbrandt het hout langzamer omdat de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.

2. Sluit de primaire luchtinlaat en laat de secundaire Laat daarom gerust een dun laagje as op de luchtinlaat open staan. stookbodem liggen.

⚠️ Vul het toestel voor maximaal een derde.

Adviezen

⚠️ Stook nooit met open deur.

⚠️ Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zijn zeer brandbaar. Als de afzetting van deze stoffen groot wordt, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

De luchttoevoer door de stookbodem mag echter niet worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. Verwijder daarom regelmatig de overtollige as.

1. Open de deur van het toestel.

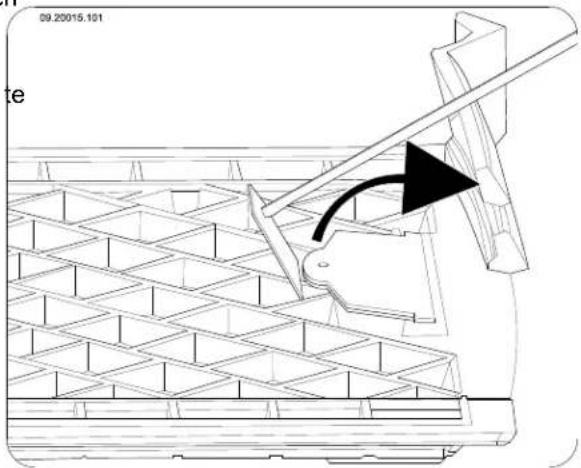

2. Gebruik het meegeleverde trekschepje om het ontassingsrooster te openen; zie volgende figuur.

Regel de luchttoevoer met de secundaire luchtinlaat.

De secundaire luchtinlaat belucht niet alleen 3. het vuur maar ook het glas, zodat het glas niet snel vervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.

▶ Regelmatig een kleine hoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

Doven van het vuur

Vul geen brandstof bij en laat de kachel gewoon uitgaan. Als een vuur wordt getemperd door de luchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat daarom het vuur vanzelf uitbranden Houd toezicht op het vuur totdat het goed is gedoo! Als het vuur volledig is gedoofd kunnen alle luchtschuiven worden gesloten.

Ontassen

Na het stoken van hout blijft een relatief kleine hoeveelheid as over. Dit asbed is een goede isolator voor de stookbodem en geeft een betere verbranding.

1. Schuif de overtollige as met het trekschepje door niet het ontassingsrooster in de aslade eronder; zie volgende figuur.

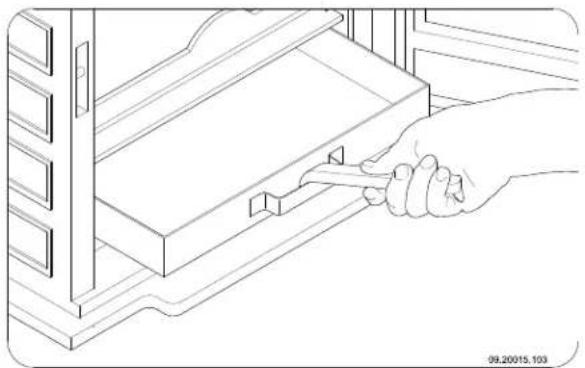

09.20015.102 en. ofd.

1. Sluit het ontassingsrooster.
2. Verwijder de aslade met de gietijzeren koude hand en leeg de aslade; zie volgende figuur.

1. Plaats de aslade terug en sluit de deur van het toestel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast geven. Als het niet echt nodig is, kunt bij nevel en mist beter niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel te lossen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te houden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te laten controleren en onderhouden.

Aan het begin van het stookseizoen: laat de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorst lange tijd niet is gebruikt: laat de schoorsteen controleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en ander regelmatig onderhoud

Maak het toestel niet schoon wanneer het nog warm is.

Maak de buitenkant van het toestel schoon met een droge niet pluizende doek.

Na afloop van het stookseizoen kunt u de binnenkant van het toestel goed schoonmaken:

▶ Verwijder eventueel eerst de vuurvaste binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
▶ Verwijder de vlamplaat boven in het toestel en maak deze schoon. Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van de vlamplaat.

Vuurvaste binnenplaten controleren

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig zijn. Controleer de binnenplaten regelmatig en vervang ze indien nodig. op

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite binnenplaten kunnen haarscheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich mogelijk erachter ophoopt. Als opgehoopte as achter een gietijzeren plaat niet wordt verwijderd, kan de plaat de warmte niet meer afgeven aan de omgeving en kan de plaat vervormen of scheuren.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Vlamplaat verwijderen

De vlamplaat is bevestigd met een bout die zich tussen de achteraansluiting en de koker van de secundaire lucht bevindt. De bout zit vast aan de vlamplaat.

1. Verwijder aan de achterzijde de moer; zie volgende figuur.

1. Trek de vlamplaat naar voren zodat de bout vrij komt van de achterzijde.

2. Verwijder de vlamplaat via de frontdeur.

Omdat de vlamplaat aan beide zijden is voorzien van uitsparingen kan de vlamplaat probleemloos langs de nokken op de zijwanden en uit het toestel genomen worden.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil of Ga als volgt te werk:

1. Verwijder stof en loszittende roet met een droge doek.

2. Maak het glas schoon met kachelruitenreiniger:

a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak en laat even inwerken.

b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewood glasreinigingsproduct.

2. Wrijf het glas schoon met een droge doek of keukenpapier.

Gebruik geen schurende of bijtende producten om het glas schoon te maken.

Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreiniger tussen het glas en de gietijzeren deur loopt.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, grendels en luchtschuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Luchtschuif bijstellen

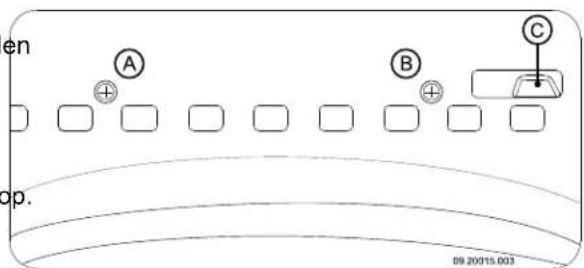

Als de luchtschuif (C) van de secundaire luchtinlaat stroef loopt, kunt u de luchtschuif bijstellen met de twee schroeven (A) en (B) in de frontplaat; zie volgende figuur.

en A B C op. 09 20015.003

Afwerklaag bijwerken

Kleine lakbeschadigingen kunt u bijwerken met een spuitbus speciaal hittebestendige lak die verkrijgbaar is bij uw leverancier.

Afdichting controleren

- Controleer of het afdichtingskoord van de deur nog on goed afsluit. Afdichtkoord verslijt en moet tijdig worden vervangen.

▶ Controleer het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw een lek.

Bijlage 1: Technische gegevens

Model	350CB en 350CB3	360CB en 360CB3	350CB3/WB
Nominaal vermogen 6 kW 8 kW 6 kW
Schoorsteenaansluiting (diameter) 125 mm 125 mm 125 mm	mm 125 mm
Schoorsteenaansluiting Duitsland (diameter) 130 mm 130 mm	mm 130 mm	110 mm
Gewicht +/- 95 kg +/- 130 kg +/- 130 kg
Aanbevolen brandstof Hout Hout	Hout
Kenmerk brandstof, max. lengte	30 cm	40 cm	30 cm
Massadebiet van rookgassen	6,6 g/s	8,2 g/s	6,6 g/s
Temperatuurstijging gemeten in de meetsectie	298 K 297 K	298 K
Temperatuur gemeten aan de uitgang van het toestel	442 °C	438 °C	442 °C
Minimum trek	12 Pa 10 Pa	12 Pa
CO-emissie (13%Q)	0,10 %	0,10 %	0,10 %
NOx-emissie (13% Q)	125 mg/Nm3	90 mg/Nm3	125 mg/Nm3
CnHm-emissie (13%Q)	82 mg/Nm3	113 mg/Nm3	82 g/Nm3
Stofemissie	10 mg/Nm3	39 mg/Nm3	10 mg/Nm3
Stofemissie volgens NS3058-NS3059	3,58 gr/kg	7,86 gr/kg	3,58 gr/kg
Rendement	77 %	75 %	77 %

Bijlage 2: Afmetingen

350CB

09.20017.017

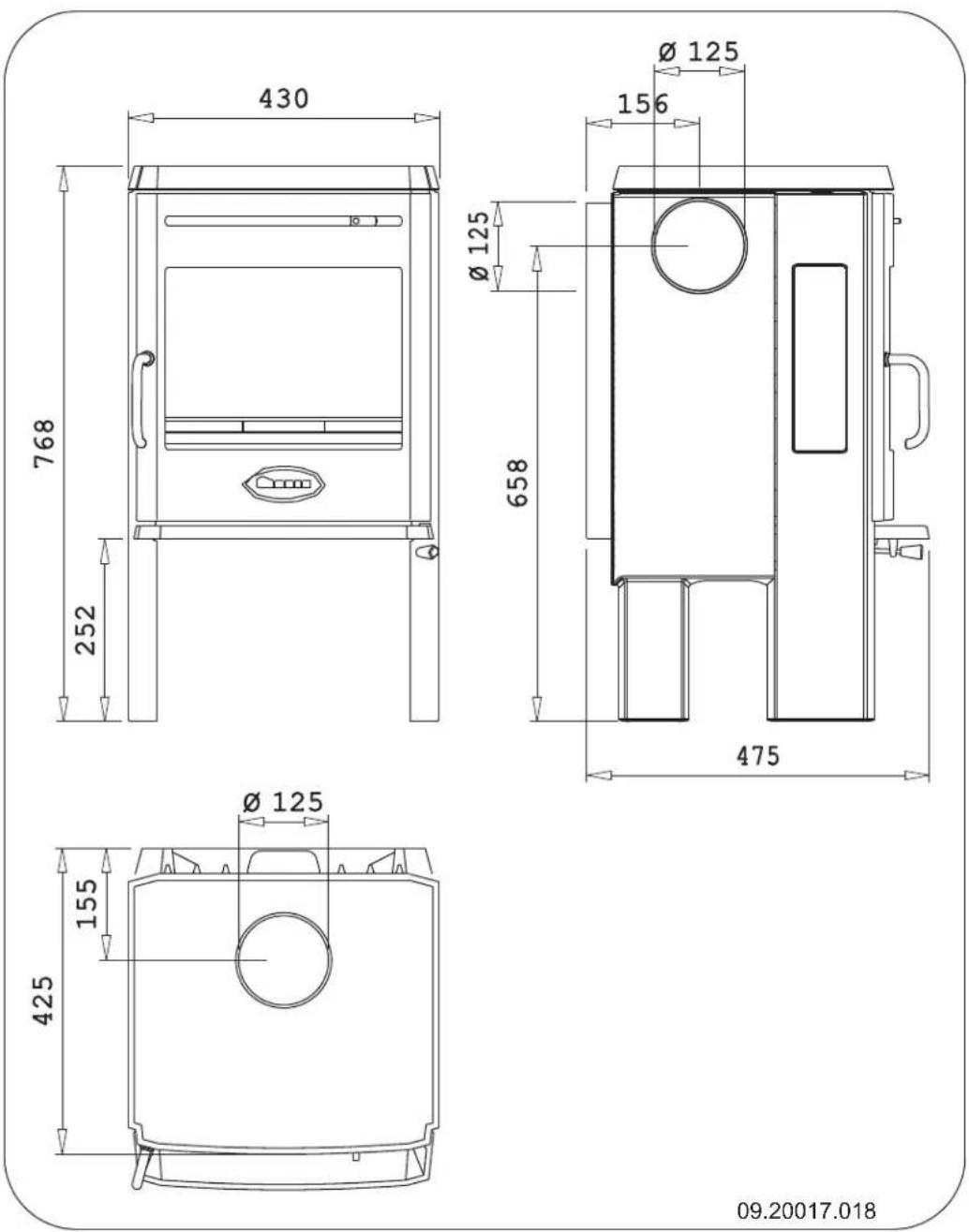

350CB3

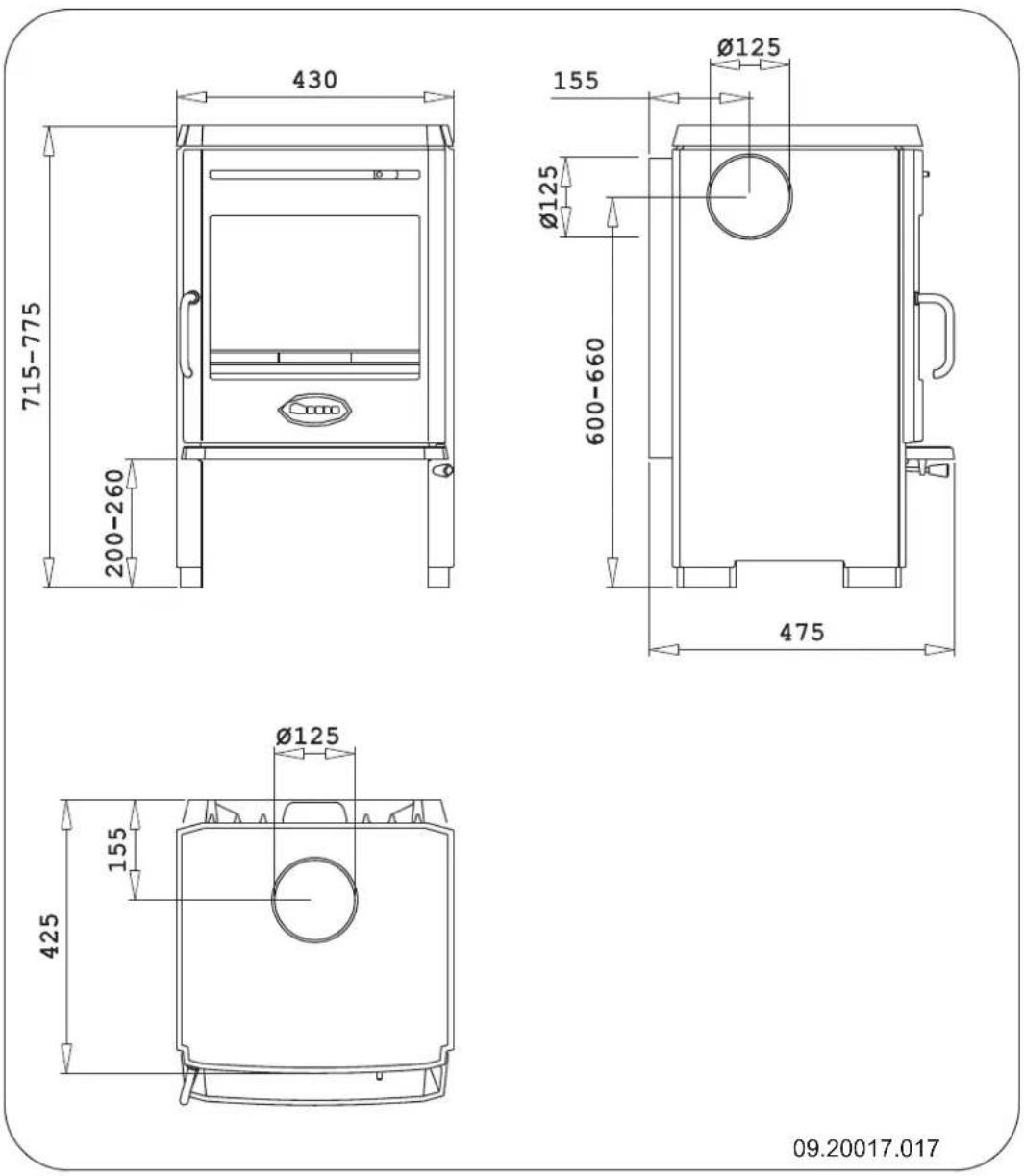

430 768 252 Ø 125 156 Ø 125 658 475 Ø 125 155 425 09.20017.018

350CB3/WB

09.20017.019

360CB

09.20017.020

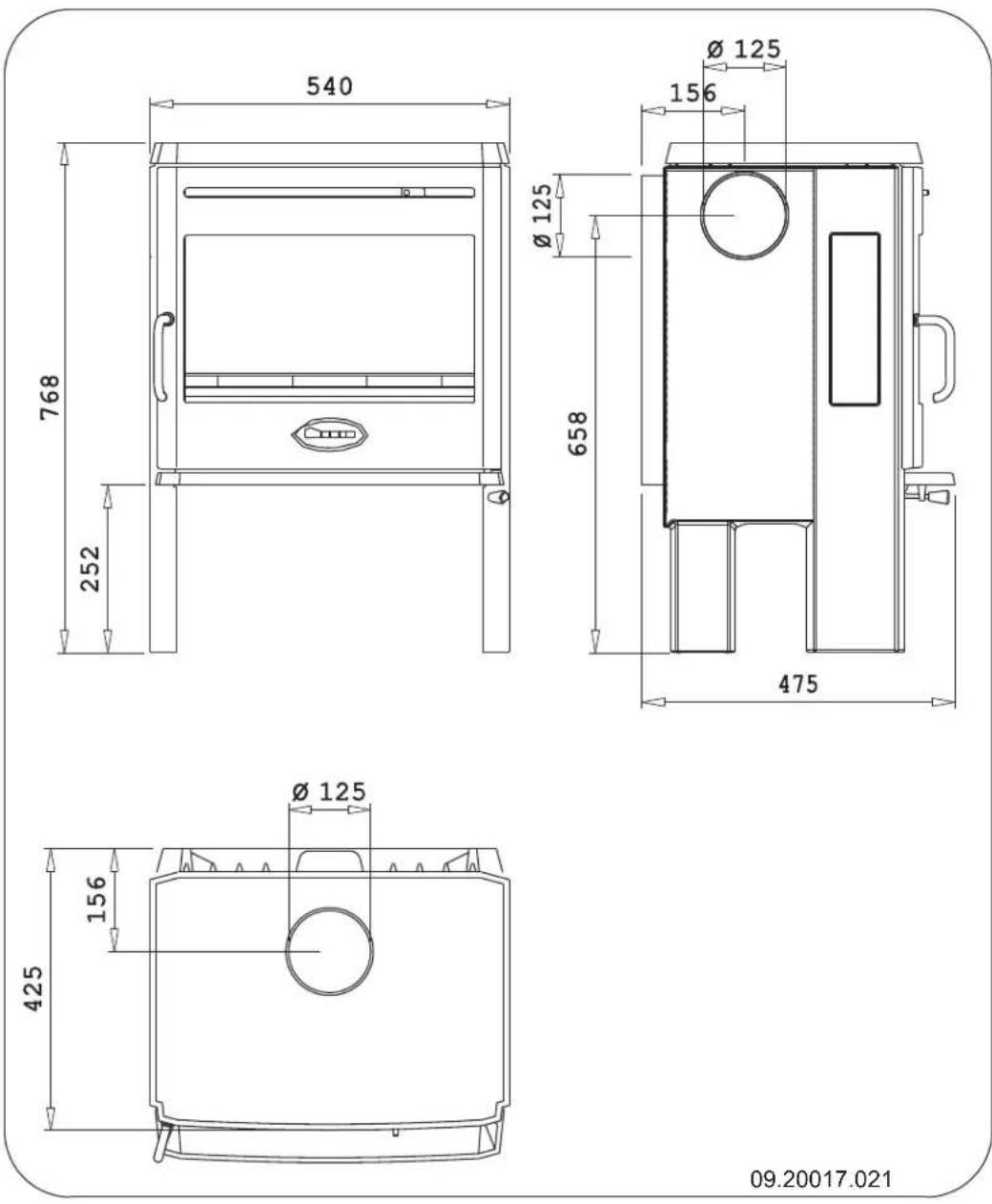

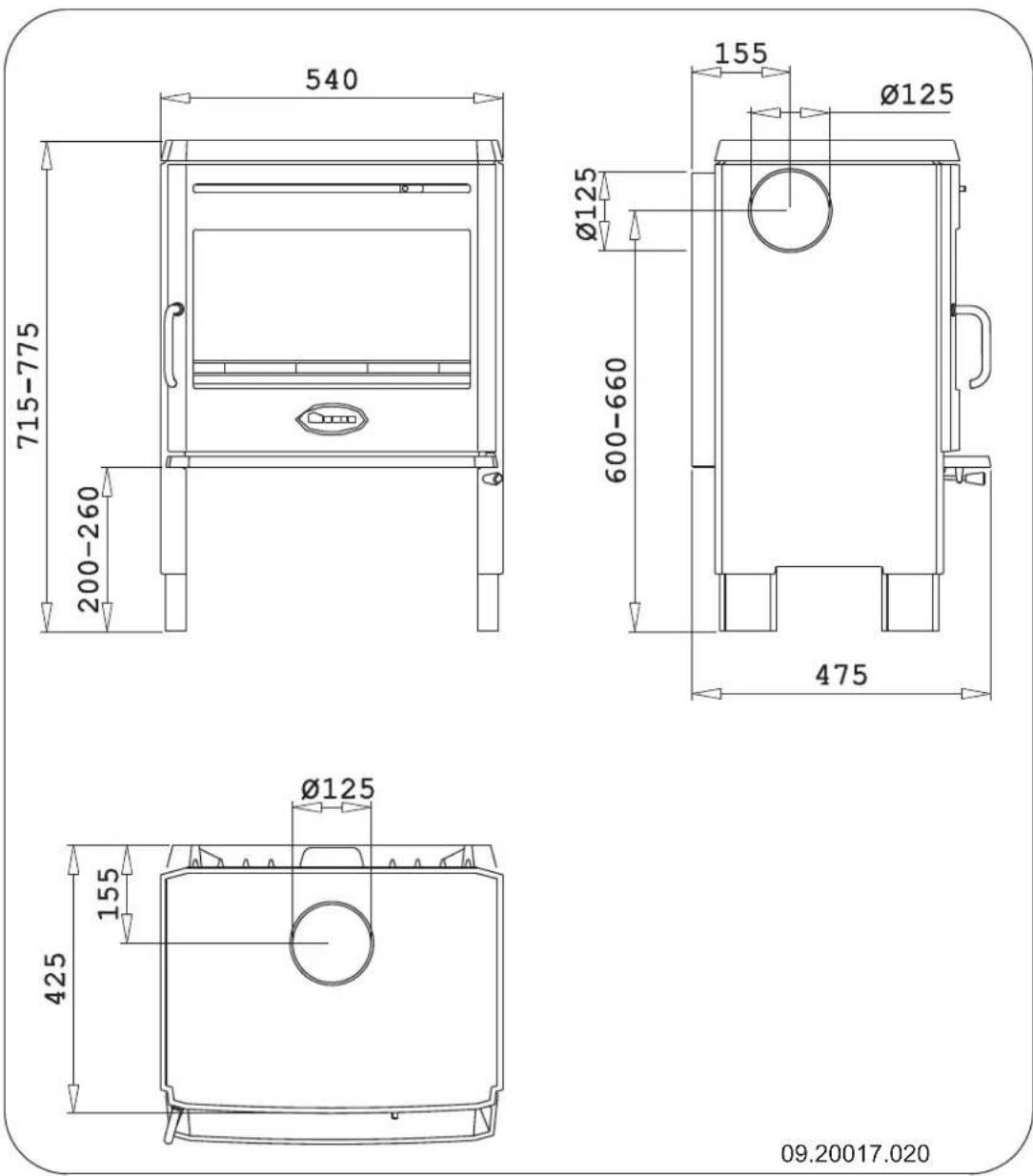

360CB3

540 768 252 Ø 125 156 Ø 125 658 475 Ø 125 156 425 09.20017.021

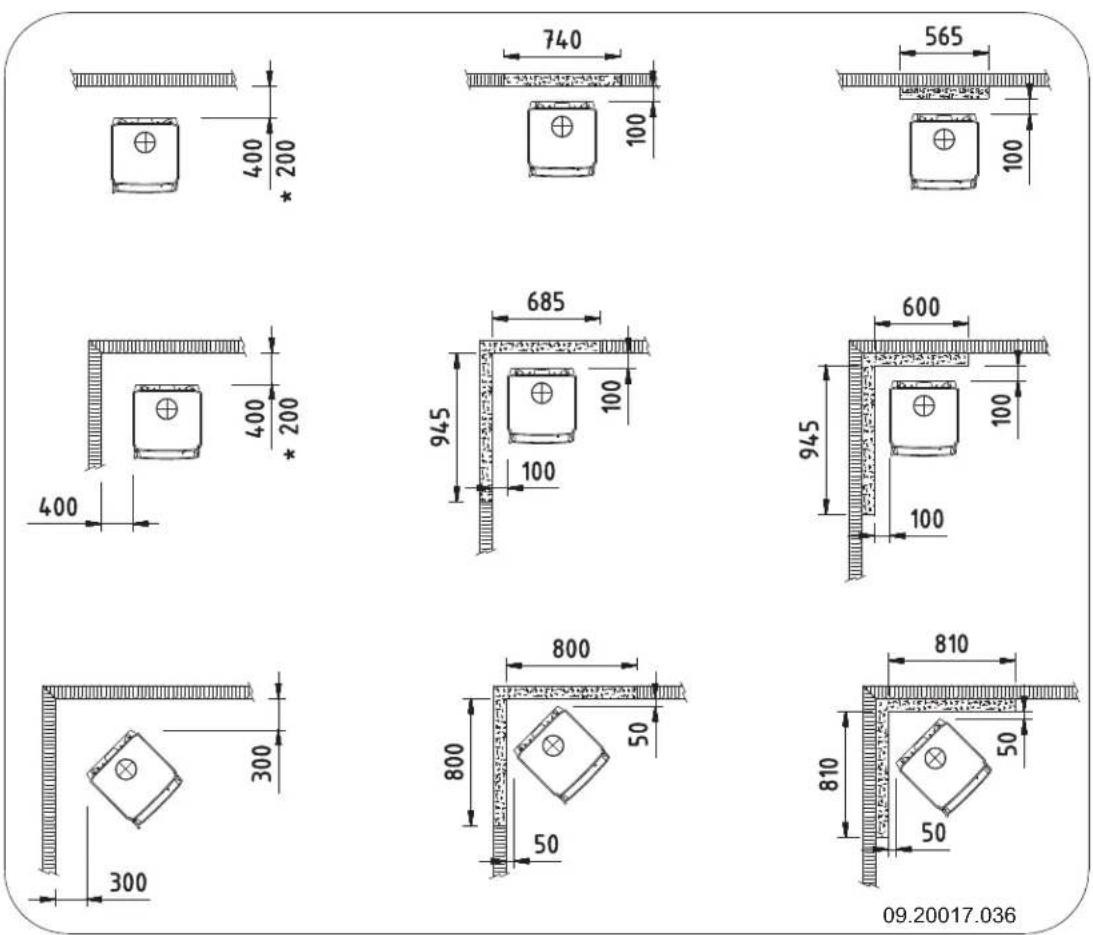

Bijlage 3: Afstand tot brandbaar materiaal 350CB, 350CB3, 350CB3/WB - Minimale afstanden in millimeters

* Beschermde (geïsoleerde) verbindingspijp
	Brandbaar materiaal
	Onbrandbaar materiaal 100 mm

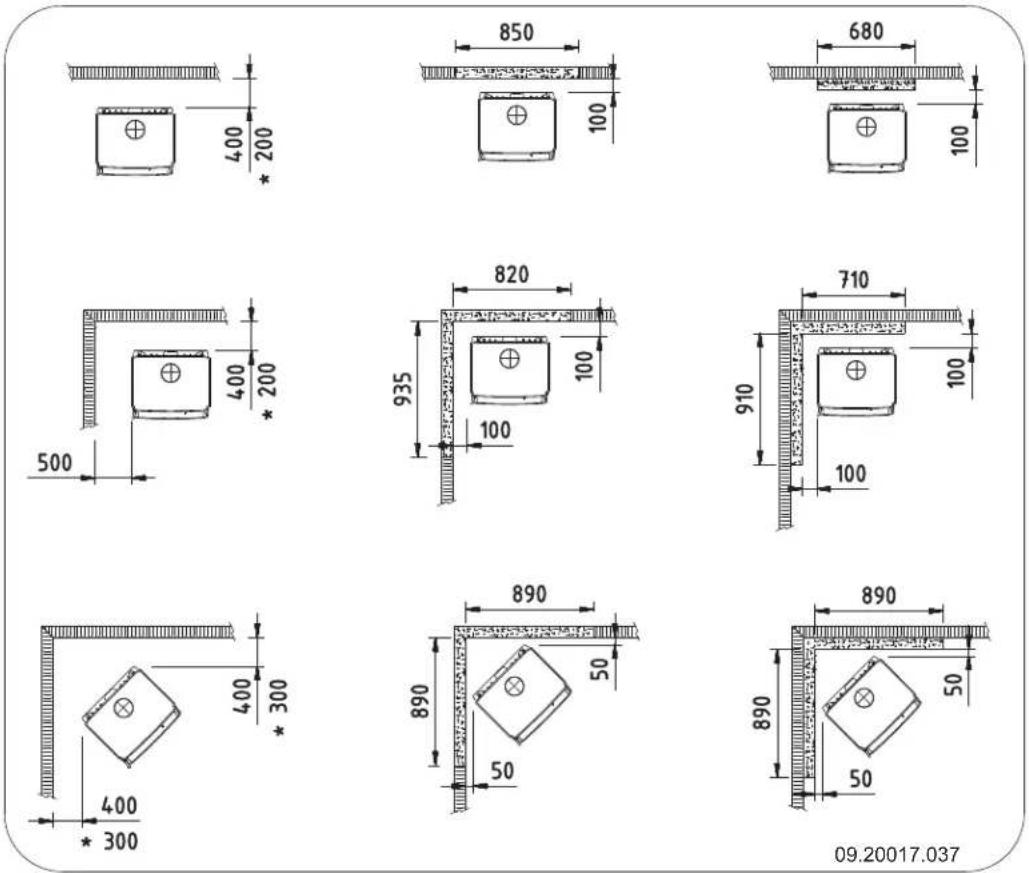

360CB en 360CB3 - Minimale afstanden in millimeters

09.20017.037

* Beschermde (geïsoleerde) verbindingspijp
	Brandbaar materiaal
	Onbrandbaar materiaal 100 mm

350CB, 350CB3, 350CB3/WB, 360CB en 360CB3 - Afmetingen onbrandb vloerplaat

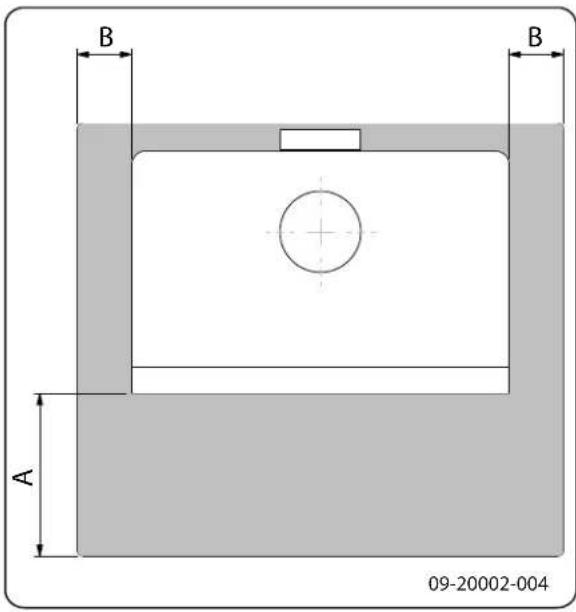

B A 09-20002-004 B

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100

Bijlage 4: Diagnoseschema

					Probleem
●					Hout wil niet doorbranden
	●				Geeft onvoldoende warmte
		●			Rookterugslag tijdens het bijvullen
			●		Toestel brandt te hevig, niet goed regelbaar
				●	Aanslag op het glas
					mogelijke oorzaak mogelijke oplossing
●	●	●		●	Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20%vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik kleine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapeling hout niet correct	Stapel het hout zodanig dat er voldoende lucht tussen de houtblokken kan stromen (losse stapeling, zie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvoldoende	Controleer of de schoorsteen aan de voorwaarden voldoet: minimaal 4 meter hoog, juiste diameter, goed geïsoleerd, gladde binnenzijde, niet te veel bochten, geen obstructies in de schoorsteen (vogelnest, te veelroetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen niet correct	Voldoende hoog boven het dakvlak, geen obstructies in de nabijheid.
●	●	●	●	●	Instelling van de luchtinlaten niet correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestel met de schoorsteen niet correct	Aansluiting moet hermetisch dicht zijn.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maak desnoods gebruikvan de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandigheden? Inversie (omgekeerde luchtstroom in de schoorsteen door hoge buitentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestelniet in de nabijheid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout niet te dicht tegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controleer de afdichtingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 26

Aanmaakvuur.11....

Aansluitdeksel verwijderen 9......

Aansluiten afmetingen..18....

Aansluiten op schoorsteen achterzijde 9 bovenzijde 9

Aansluitkraag monteren 10

Aansteken 1.1

Afdichtingskoord van deur 15

Afmetingen .18....

Afwerklaag, onderhoud 15

As verwijderen.... 13

Aslade openen....13

B

Beluchting van het vuur.... 13

Bijvullen van brandstof.... 13 rookterugslag.... 26

Brandbaar materiaal afstand tot 23

Brandstof benodigde hoeveelheid.... 14 bijvullen.... 13 geschikte.11.... ongeschikte.... 11

Brandveiligheid afstand tot brandbaar materiaal.... 23 meubels.... 6 vloer.... 6 wanden.... 6

Buitenluchtaanvoer 5 aansluiting op 11

C

Creosoot....13

D

Deur afdichtingskoord 15

Draagvermogen van vloer.... 6

Drogen van hout.... 11

G

Geschikte brandstof.... 11

Gewicht 17

Glas aanslag 26 schoonmaken 15

H

Handgreephouder monteren 8

Hitteschild opening maken....9 verwijderen.9....

Hout....11 bewaren..11.... drogen....11 geschikte soort....11 nat....11 wil niet doorbranden....26

Houtblokken stapelen 12

K

Kap op de schoorsteen.... 5

Kieren in toestel 15

L

Lak 11

Luchtinlaten....12 bijstellen....15

Luchtlek....15

Luchttoevoer regelen 13

M

Mist, niet stoken.... 14

Muren brandveiligheid 6

N

Naaldhout 11

Nat hout.... 11

Nevel, niet stoken 14

Nominaal vermogen.... 14, 17

0

Onderhoud

afdichting 15

glas schoonmaken.15....

schoorsteen 14

smeren .15.

toestel schoonmaken 14

vuurvaste binnenplaten.14......

Ongeschikte brandstof..11

Ontassen..1.3.

Ontassingsrooster

verwijderen.13....

Openen

aslade.13....

Opslag van hout 11

P

Plaatsen

afmetingen....18

Poten

montage.8....

Primaire luchtinlaat 12

Problemen oplossen.... 14, 26

R

Rendement....17

Rook

bij eerste gebruik.... 11

Rookgas

massedebiet....17

Rookgasopening

afsluiten....9

Rookterugslag 4, 26

Ruiten

aanslag 26

schoonmaken.... 15

s

Schoonmaken

glas....15

toestel....14

Schoorsteen

aansluitdiameter 17

aansluiting op 11

hoogte.... 5

onderhoud 14

voorwaarden 4

Schoorsteenbrand voorkomen 13

Schoorsteenkap.... 5

Secundaire luchtinlaat 12

Smeren 15

Stof-emissie 17

Stoken....12

brandstof bijvullen 12-13

onvoldoende warmte.... 14, 26

toestel brandt te hevig 26

toestel niet goed regelbaar.... 26

T

Teer....13

Temperatuur 17

Temperatuurstijging

meetsectie 17

Trek....17

Trekschepje voor ontassing 7

U

Uitgaan van vuur 13

V

Vegen van schoorsteen.... 14

Ventilatie....5

vuistregel 5

Ventilatierooster 5

Verwijderen

as....13

Vet voor smering 15

Vlamplaat

verwijderen 14

Vloeren

brandveiligheid 6

draagvermogen.... 6

Vloerkleed 6

Vulhoogte van toestel.... 13

Vuur

aanmaken 11

doven 13

Vuurvaste binnenplaten

onderhoud 14

waarschuwing....11

W

Waarschuwing

brandbare materialen 4

glas gebroken of gebarsten.... 4, 15

heet oppervlak 4

kachelruitreiniger..15....
schoorsteenbrand 4, 11, 13
ventilatie.4-5
verzekeringsvoorwaarden. 4
voorschriften 4
vuurvaste binnenplaten_11

Wanden

brandveiligheid..6.

Warmte, onvoldoende..14,.26....

Weersomstandigheden, niet stoken 14

Z

Zijglas

vervangen..10......

Zijpaneel

monteren....10

Table of contents

Introduction 3

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail: [e-mail]

Safety

een is g 09.20500.014

Nijverheidsstraat 18 Tel: [phone]

Dovre N.V., Nijverheidsstraat 18 B-2381 Weelde,

Nijverheidsstraat 18 Tel : [phone]
