BEDIENUNGSANLEITUNG 350CB3WB DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING INSTALLATION INSTRUCTIONS AND OPERATING MANUAL INSTALLATION ET MODE D'EMPLOI EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG INSTRUCCIONES DE INSTALACIÓN Y USO ISTRUZIONI PER L'INSTALLAZIONE E L'USO

HOUTKACHEL

WOOD STOVE

POELE A BOIS

HOLZ-FEUERSTÄTTE

ESTUFA DE LEÑA

STUFA A LEGNA

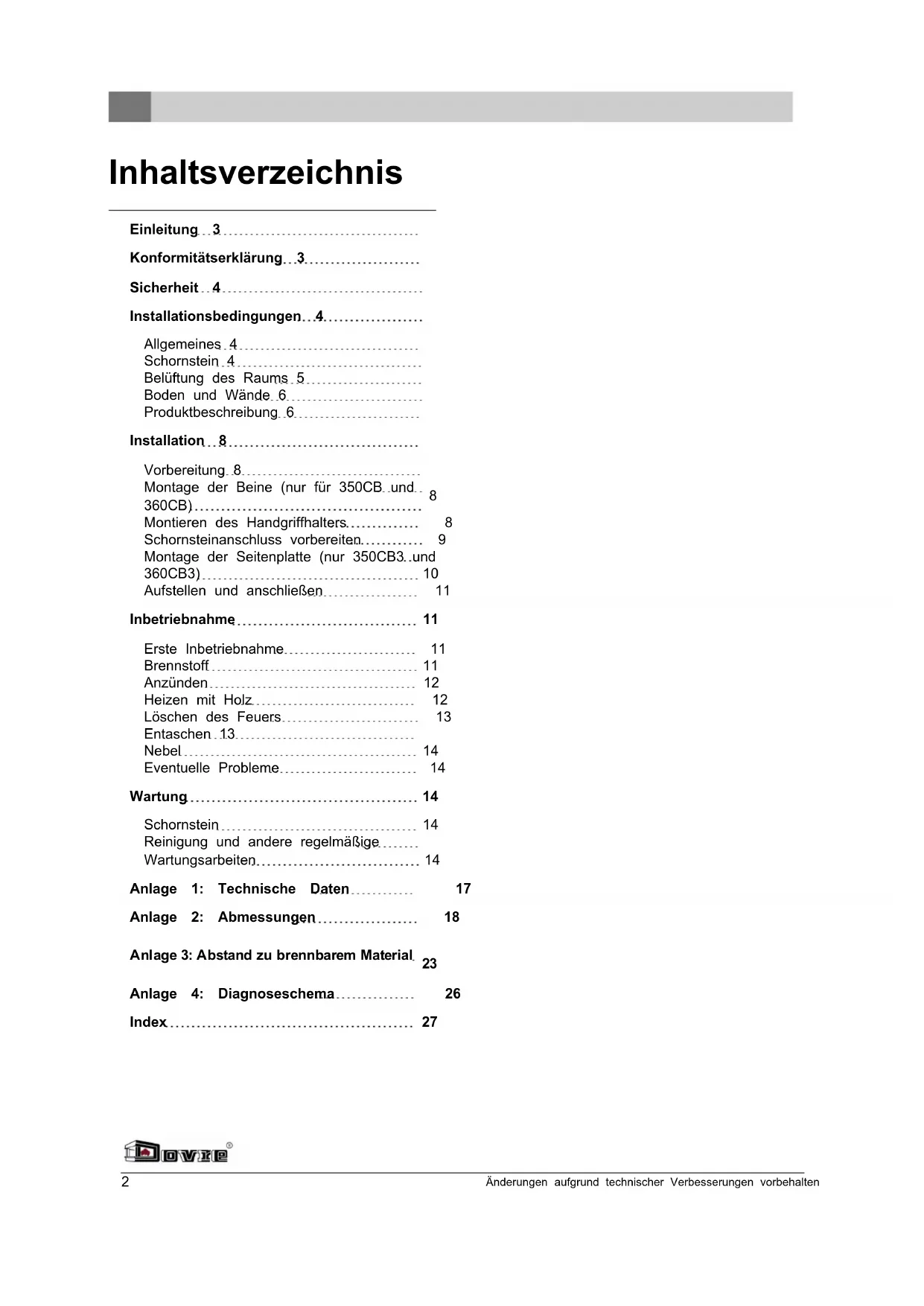

Kachelruitenreiniger 15

Konformitätserklärung...3

Sicherheit 4

Installationsbedingungen...4....

Allgemeines 4

Schornstein 4

Belüftung des Raums 5

Boden und Wände 6

Produktbeschreibung 6

Installation 8

Vorbereitung 8

Montage der Beine (nur für 350CB und 8360CB)

Montieren des Handgriffhalters.... 8

Schornsteinanschluss vorbereiten.... 9

Montage der Seitenplatte (nur 350CB3..und 360CB3) 10

Aufstellen und anschließen 11

Inbetriebnahme 11

Erste Inbetriebnahme 11

Brennstoff 11

Anzünden 12

Heizen mit Holz 12

Löschen des Feuers 13

Entaschen 13

Nebel 14

Eventuelle Probleme.... 14

Wartung....14

Schornstein 14

Reinigung und andere regelmäßige.....

Wartungsarbeiten.... 14

Anlage 1: Technische Daten 17

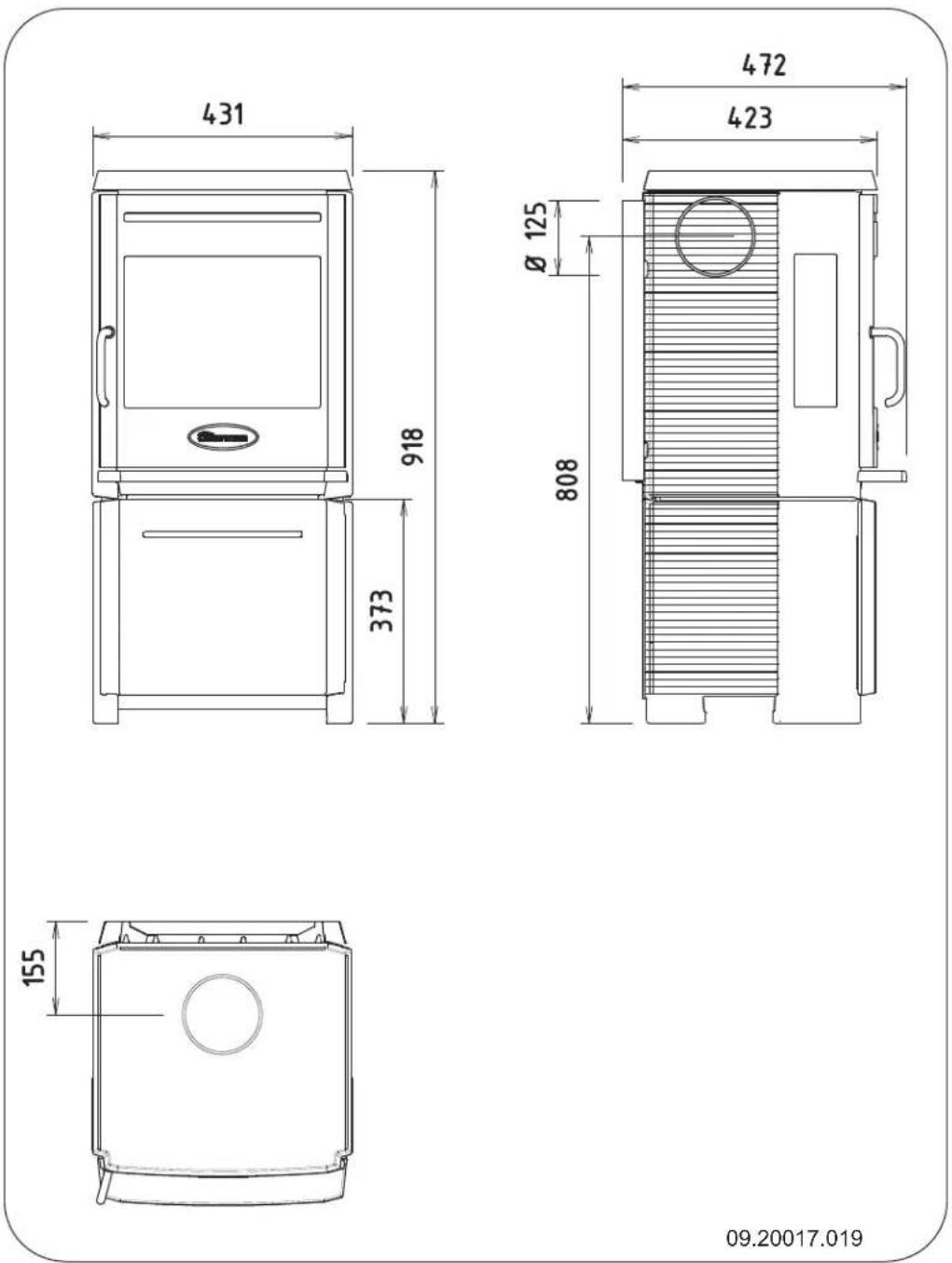

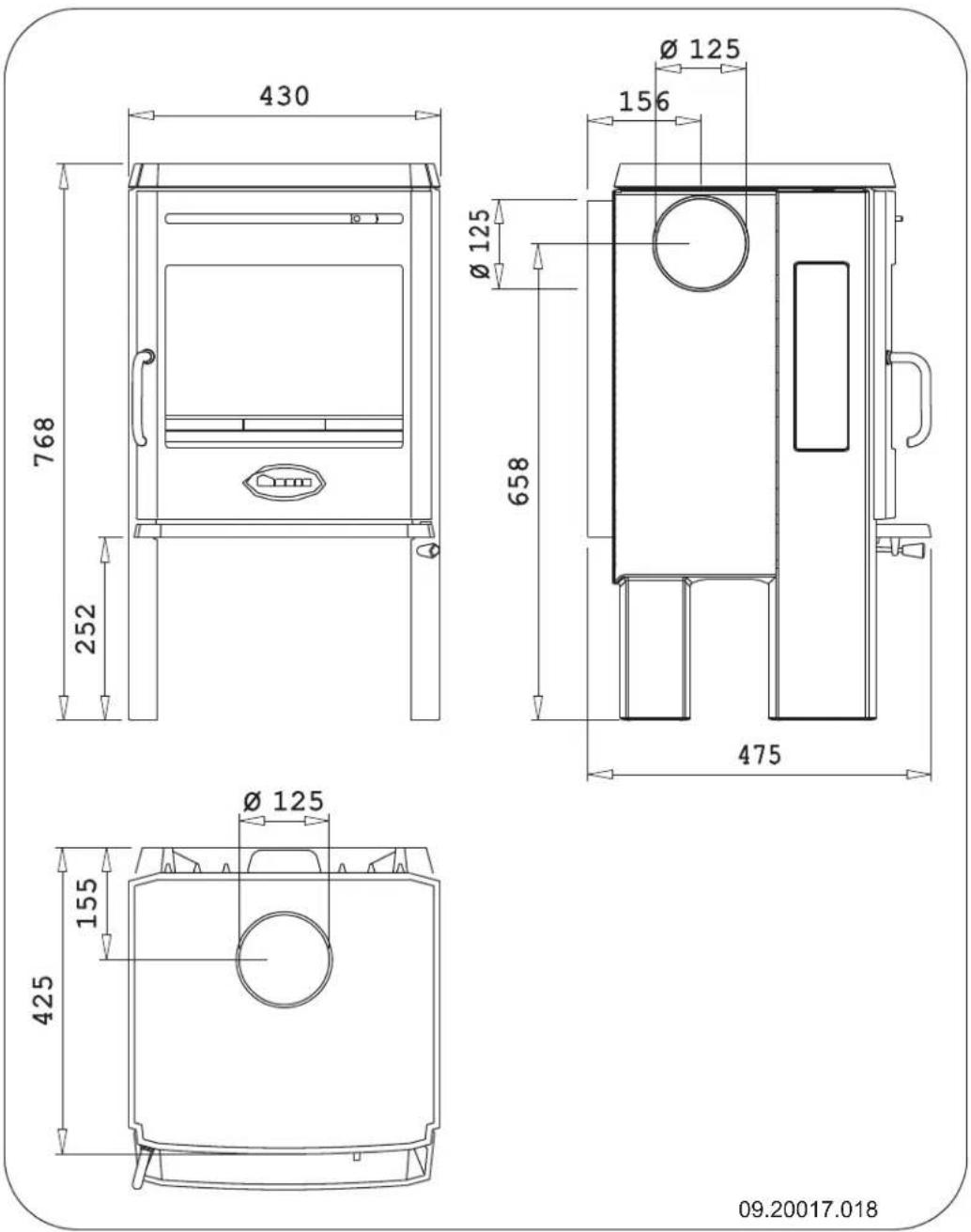

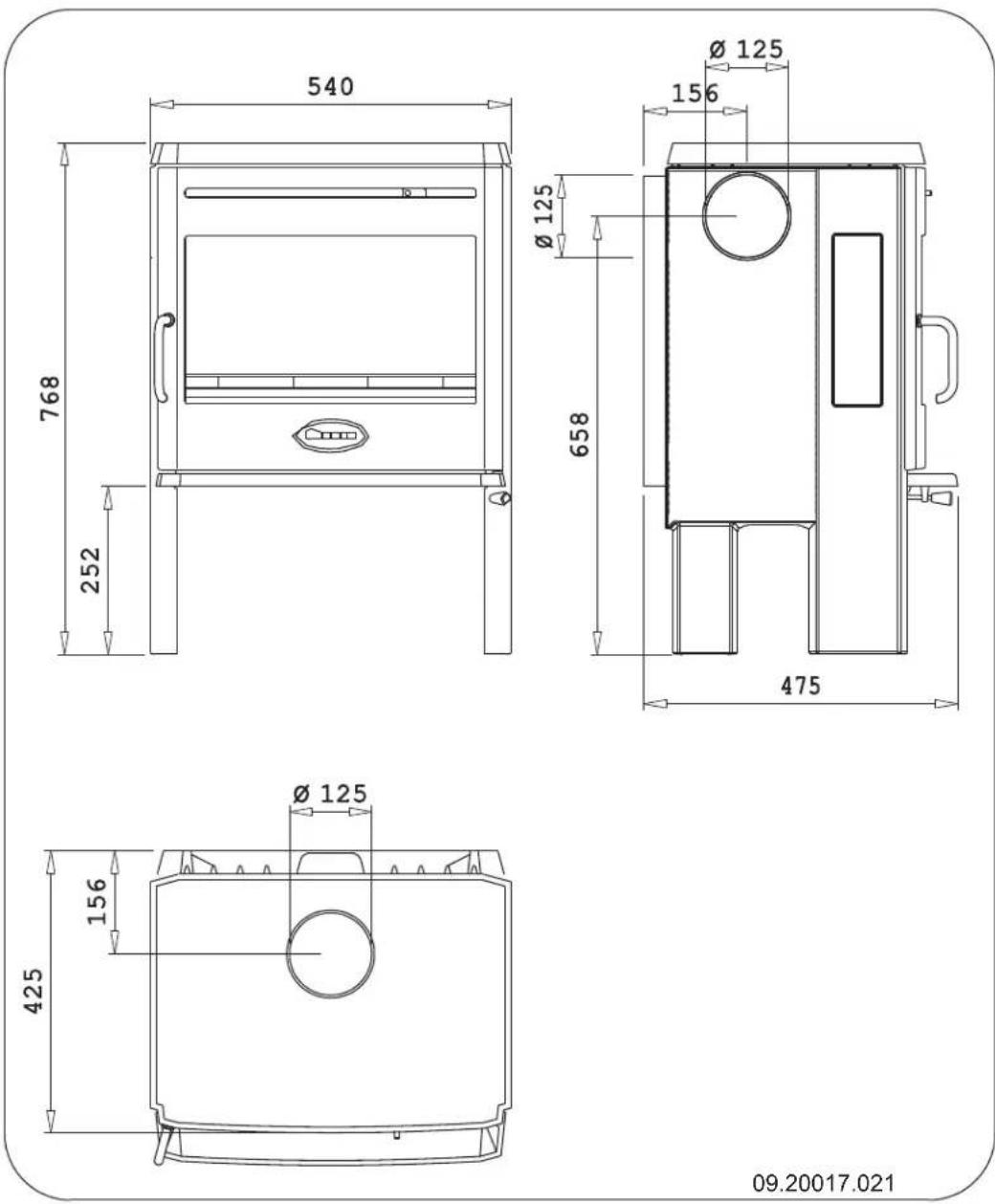

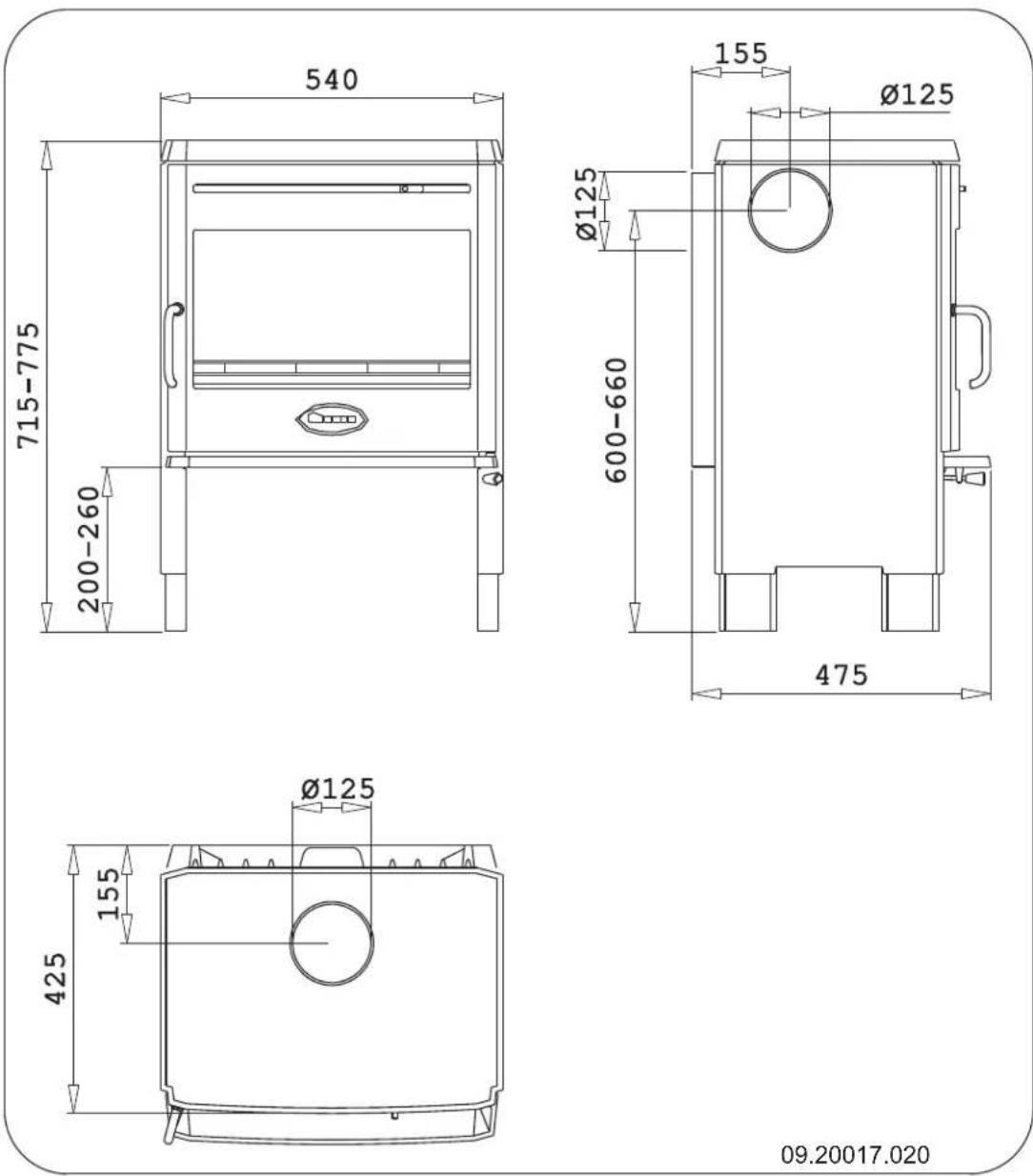

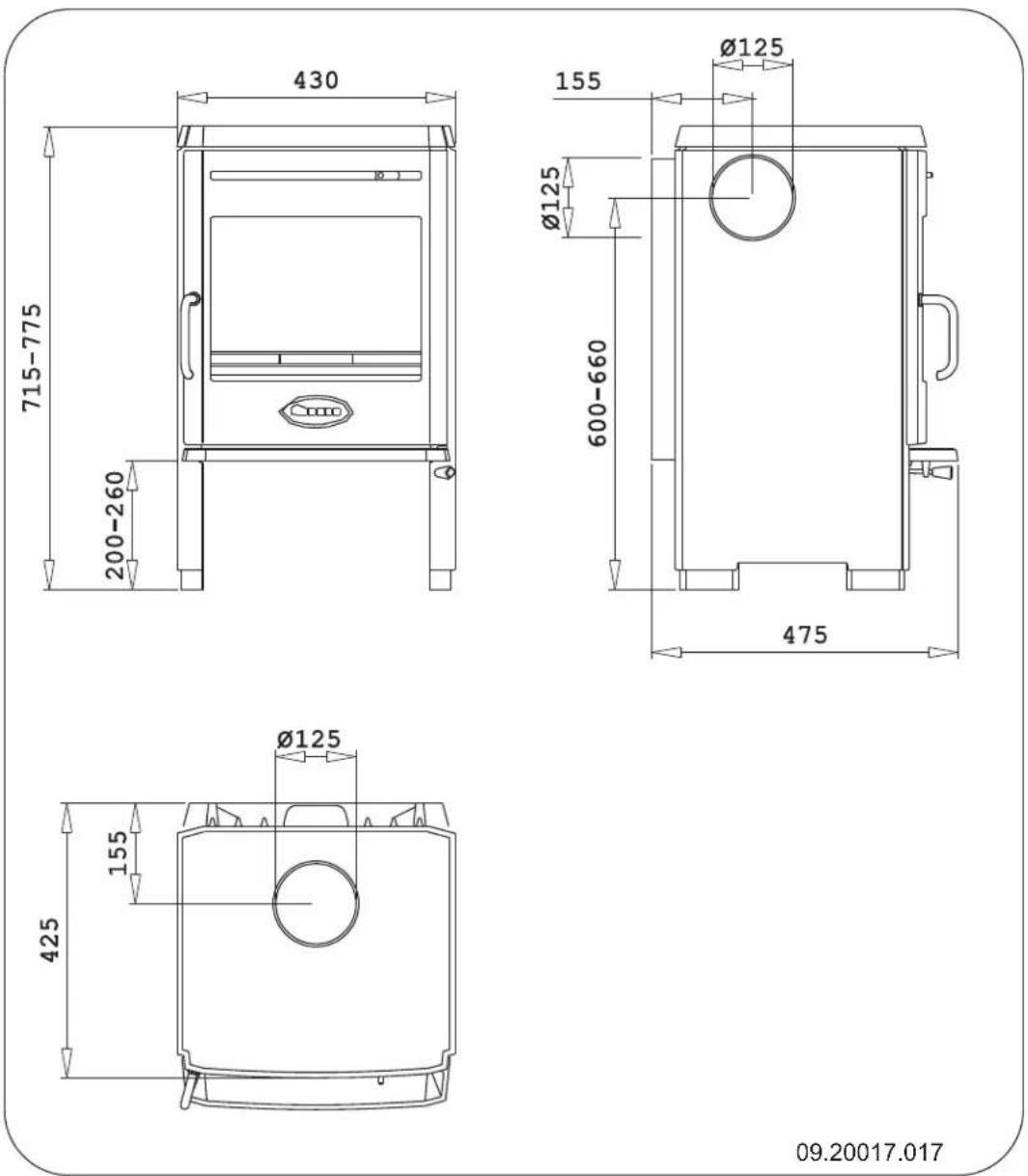

Anlage 2: Abmessungen.... 18

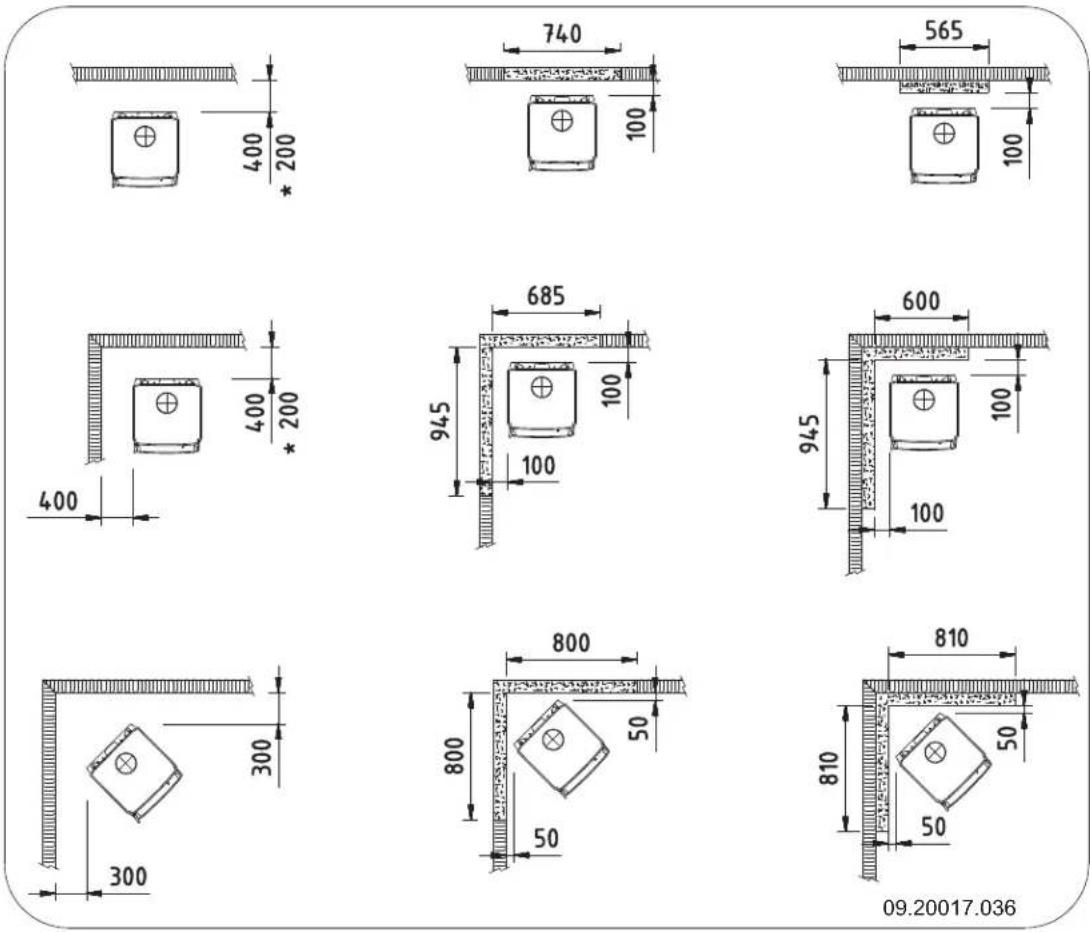

Anlage 3: Abstand zu brennbarem Material 23

Anlage 4: Diagnoseschema 26

Index 27

Einleitung

Sehr geehrte(r) Benutzer(in), Mit dem Kauf dieses Heizgeräts von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte. Diese Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Konformitätserklärung

Benachrichtigte Behörde: 2013

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Hiermit erklärt Erwarten dennoch einen Mangel aufweisen, können Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nijv
Das Gerät darf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem Wohnraum350CB3/WB, 360CB und 360CB3 gemäß EN 13240 gedacht. Es muss hermetisch dicht an einen gut produziert werden. funktionierenden Schornstein angeschlossen werden.
▶ Wir empfehlen, das Gerät durch einen qualifizierten Techniker installieren zu lassen. Weelde 03-09-2005
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

T. Gehem

Diese Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sich bitte zuerst an Ihren Lieferanten.

© 2012 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gelieferten Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V. Nijverheidsstraat 18 Tel. : [phone] B-2381 Weelde Fax : [phone] Belgien E-Mail : [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.

⚠️ Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

⚠️ Das Gerät muss gemäß den in Ihrem Land geltenden gesetzlichen Bestimmungen installiert werden.

⚠️ Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.

⚠️ Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung, die dem Gerät beiliegen.

Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Dieser kennt alle geltenden Bestimmungen und Vorschriften.

Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heiß werden (mehr als 100°C)! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebeständige Handschuhe.

Legen Sie keine Gardinen, Kleider, Wäschestücke oder andere brennbare Materialien auf oder neben das Gerät.

⚠️ Verwenden Sie während des Betriebs Ihres Geräts keine leicht entflammbaren oder explosiven Materialien in der Nähe des Gerät

Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tür.

Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.

⚠️ Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss dieses Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

⚠ Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftige Gase in dem Raum ausbreiten können. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen Allgemeines

Das Gerät muss hermetisch dicht an einen gut funktionierenden Schornstein angeschlossen werden.
Für den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei Ihrer Versicherungsgesellschaft nach zu eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.

i Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt daher nach oben.

Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt funktionierender Schornstein kann zu Rauchrückschlägen beim Öffnen der Tür führen. Schäden durch Rauchrückschlag fallen nicht unter die Garantie.

Schließen Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei denn, lokale oder landesweite Gesetze lassen dies zu.

Fragen Sie Ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stören den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.

Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.

Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas größer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stören die Abfuhr der Verbrennungsgase.

Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase behindert.

Der Schornstein muss in einem Bereich münden, der nicht durch umliegende Gebäude, in der Nährstehende Bäume oder andere Hindernisse behindert wird.

Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.

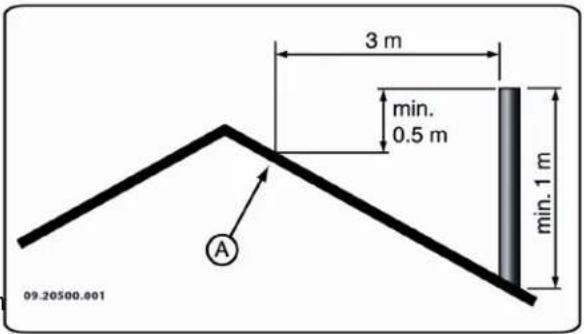

Der Schornstein muss mindestens 4 Meter hoch sein.

Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.

Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

3 m min. 0.5 m min. 1 m 09.20500.001 A

Belüftung des Raums

Für eine gute Verbrennung benötigt das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Lufteinlassöffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftige Gase in dem Raum ausbreiten können.

Eine Faustregel ist, dass die Luftzufuhr 5,5 cm²/kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

Wenn das Gerät in einem gut isolierten Raum steht.

Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Küche.

Sie können für zusätzliche Ventilation sorgen, indem Sie in der Außenwand ein Ventilationsgitter einbauen lassen.

Sorgen Sie dafür, dass andere Luft verbrauchende Geräte (etwa ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügen, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, mus über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab. Sorgen Sie für ausreichenden Abstand bzw. Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien. Die Faustregel für ein einwandiges Rohr ist ein Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

Zwischen Teppichen und dem Feuer muss einß. Mindestabstand von 80 cm gewahrt bleiben.

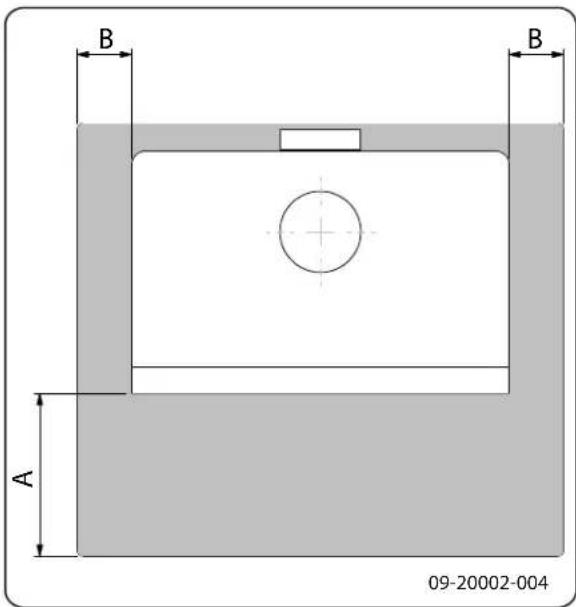

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell herausfallende Asche. Die Bodenplatte muss den in Ihrem Land gültigen gesetzlichen Normen entsprechen.

Für die Abmessungen der feuerfesten Bodenplatte: Vgl. die Anlage "Abstand zu brennbarem Material".

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brennbarem Material".

Produktbeschreibung

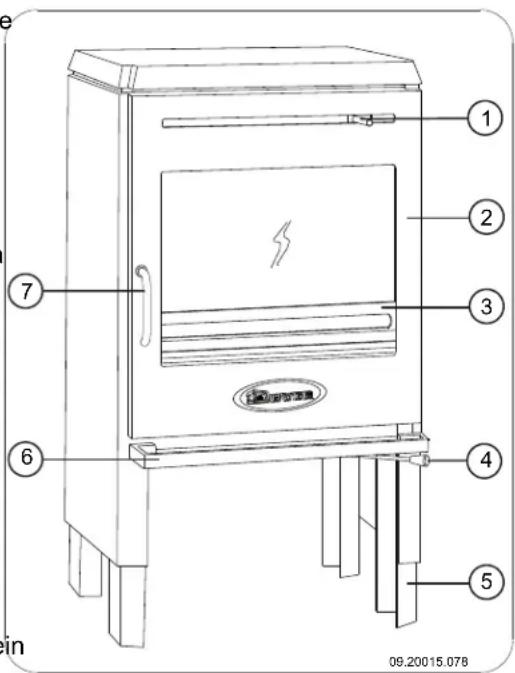

Modell 350CB und 360CB

09.20015.078

1. Luftklappe sekundäre Verbrennungsluft; Air-wash Luft

2. Tür

3. Feuerkorb

4. Luftklappe primäre Verbrennungsluft

5. Verstellbares Bein

6. Aschenauffangbehälter

7. Riegel

Merkmale der Modelle 350CB und 360CB

Das Gerät verfügt über höhenverstellbare Beine.
Das Gerät kann an der Seite, der Rückseite oder der Oberseite an den Schornstein angeschlossen werden.
Das Gerät wird mit einem losen Handgriff geliefert.

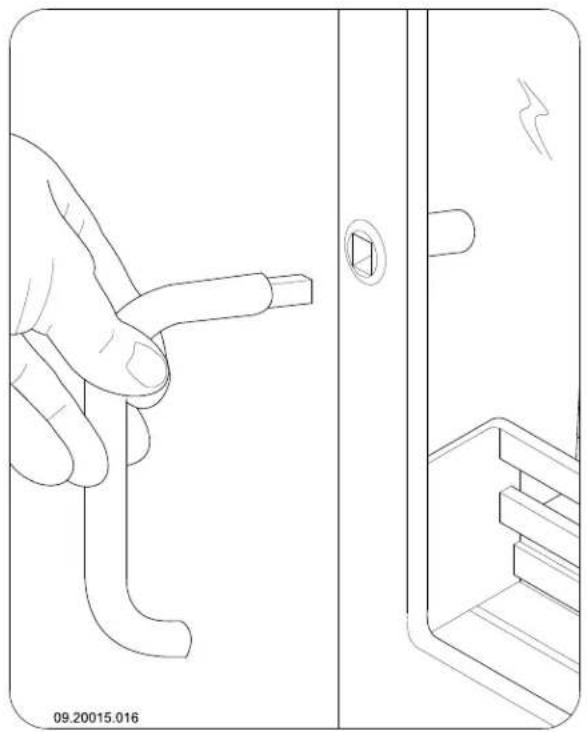

▶ Setzen Sie zum Öffnen den losen Handgriff in die Tür; vgl. die nachfolgende Abbildung.

Um zu verhindern, dass der Handgriff bei Gebrauch heiß wird, können Sie ihn in den Handgriffhalter unter dem Aschenauffangbehälter des Geräts legen.

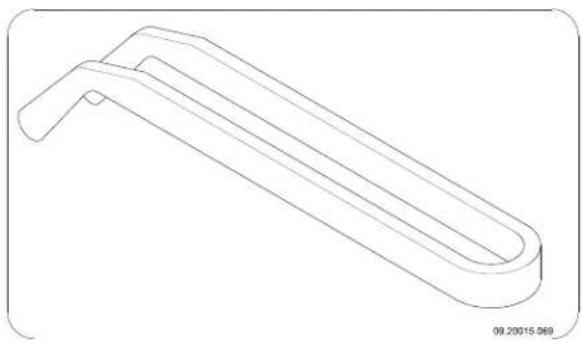

Das Gerät wird mit einem gusseisernen losen Handgriff, der so genannten "kalten Hand", zum Herausnehmen der Aschenlade geliefert; vgl. die nachfolgende Abbildung.

Das Gerät wird mit einer Zugschaufel zum Entfernen der Asche geliefert.

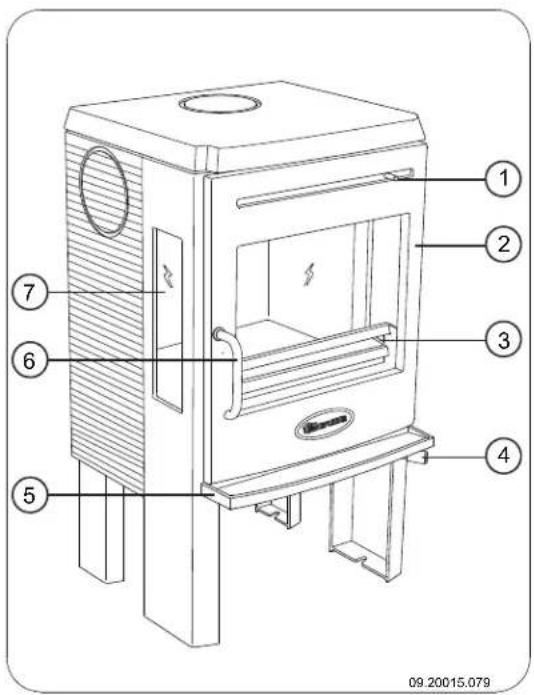

Modell 350CB3 und 360CB3

1 2 3 4 5 6 7 09.20015.079

1. Luftklappe sekundäre Verbrennungsluft; Air-wash Luft
2. Tür
3. Feuerkorb
4. Luftklappe primäre Verbrennungsluft
5. Aschenauffangbehälter
6. Riegel
7. Seitenglas

Merkmale der Modelle 350CB3 und 360CB3

Diese Modelle verfügen über dieselben Merkmale wie die Modelle 350CB und 360CB, mit folgenden Unterschieden:

Das Gerät ist nicht in der Höhe verstellbar.

▶ Sie können das Seitenglas (7) durch eine Seitenplatte ersetzen. Der Mindestabstand der Seite zu brennbarem Material wird dadurch von 80 auf 40 cm verringert. Die Seitenplatte wird standardmäßig mitgeliefert.

Modell 350CB3/WB

Merkmale von Modell 350CB3/WB

Dieses Modell verfügt über dieselben Merkmale wie das Modell 350CB3.

Das Gerät verfügt über ein mit der Tür abschließendes Holzfach.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung (Transport-) Schäden und eventuelle Mängel.

Wenn Sie (Transport-) Schäden oder Mängel feststellen, nehmen Sie das Gerät nicht in Betrieb und informieren Sie den Händler.

Entfernen Sie die abmontierbaren Teile (feuerfeste Innenplatten, Feuerkorb, Aschenlade, Rost) aus dem Gerät, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfernen, können Sie das Gerät leichter verschieben und Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf ih ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen können.

1. Öffnen Sie die Tür.

2. Entfernen Sie die feuerfesten Innenplatten.

Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

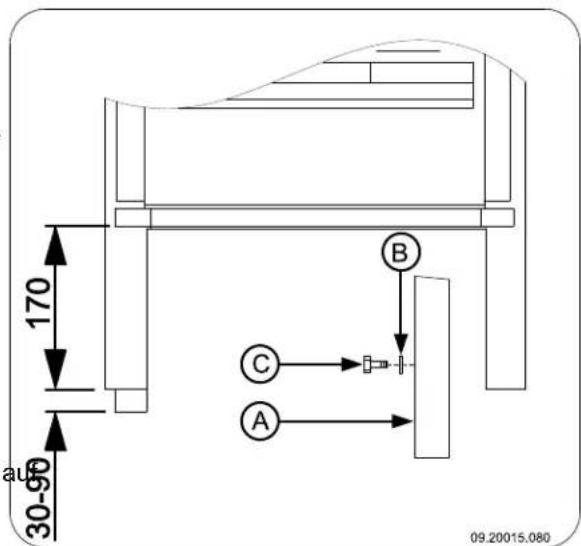

Montage der Beine (nur für 350CB und 360CB)

Sie können das Gerät nach Wunsch mit höhenverstellbaren Beinen versehen. Montieren Sie die Beine an das Gerät; vgl. die nachfolgende Abbildung.

170 30-56 au B C A 09.20015.080

1. Kippen Sie das Gerät nach hinten.
2. Montieren Sie die höhenverstellbaren Beine (A) mit den mitgelieferten Bolzen M6 (C) und dem Verschlussring (B) auf der gewünschten Höhe.
3. Stellen Sie das Gerät auf den neu angebrachten Beinen wieder an seinen ursprünglichen Platz.

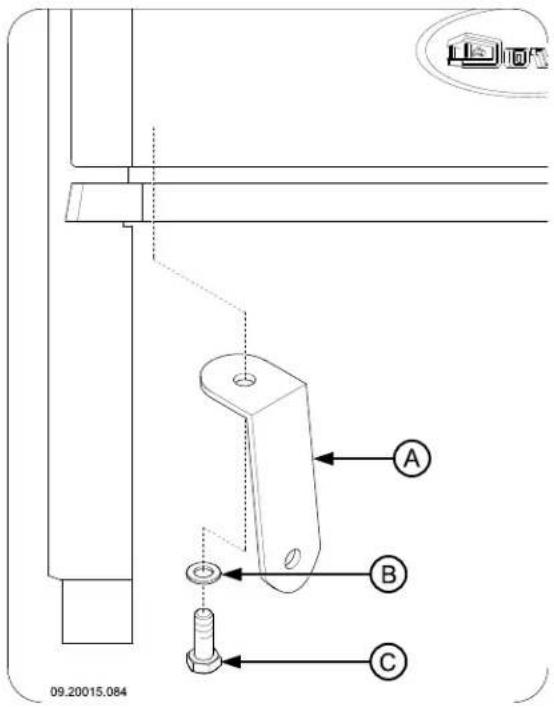

Montieren des Handgriffhalters

Montieren Sie den mitgelieferten Handgriffhalter (A) mit Hilfe des Verschlussrings (B) und des Bolzens M8 (C) am Boden des Geräts; vgl. die nachfolgende Abbildung.

09.20015.084 A B C

Schornsteinanschluss vorbereiten

Beim Anschluss des Geräts an den Schornstein haben Sie die Wahl zwischen dem Anschluss an der Seite, der Rückseite oder der Oberseite. Vgl. die Abschnitte "Anschluss an der Oberseite oder der Seite" und "Anschluss an der Rückseite".

Bei Lieferung des Geräts ist keine Abgasöffnung vorhanden.
Abdichtkitt und Befestigungsmaterialien sind im Lieferumfang enthalten.

Für Deutschland wird das Gerät mit einem Anschlussstück mit einem Durchmesser von 130 mm geliefert.

Beim Anschluss an der Rückseite muss im Hitzeschild eine Öffnung angebracht werden. An der Stelle, an der die Öffnung angebracht werden muss, ist das Hitzeschild eingekerbt.

Vorbereitung des Anschlusses an der Rückseite

Bringen Sie die erforderliche Öffnung in dem Hitzeschild an.

1. Nehmen Sie das Hitzeschild von dem Gerät ab.
2. Bringen Sie die Öffnung in dem Hitzeschild an, indem Sie mit einer Blechschere das vorgeschnittene Teil aus dem Hitzeschild schneiden.
3. Setzen Sie das Hitzeschild wieder auf das Gerät.

Anschließen an der Seite, der Oberseite oder der Rückseite

Stellen Sie zuerst die Abgasöffnung in dem Gerät her, indem Sie die Anschlussabdeckung entfernen. Verwenden Sie dazu die mitgelieferten Teile: das Spannelement, den Verschlussring, den Bolzen und die Mutter; vgl. die nachfolgende Abbildung.

1. Bohren Sie in der Mitte der Anschlussabdeckung ein Loch mit einem Durchmesser von 10 mm.
2. Befestigen Sie das Spannelement mit dem Bolzen an der Innenseite der Anschlussabdeckung.
3. Schieben Sie den Verschlussring über den Bolzen, und schrauben Sie die Mutter auf den Bolzen.

Verwenden Sie bei emaillierten Geräten ein Stück Karton (mindestens 20 mm x 20 mm) zwischen dem Verschlussring und dem Gerät, damit die Emaille nicht beschädigt wird.

1. Drehen Sie die Mutter handfest an. Verwenden Sie etwas Fett, damit sich die Mutter leichter andrehen lässt.

2. Drehen Sie die Mutter mit einem Ringschlüssel so weit an, dass die Anschlussabdeckung ausbricht.

3. Eine angebrachte Abgasöffnung wird mit dem mitgelieferten Abschlussdeckel wieder verschlossen. Verwenden Sie zur Montage des Deckels an dem Gerät (B) die Befestigungsplatte (C) und den Bolzen M6x25 (D); vgl. die nachfolgende Abbildung.

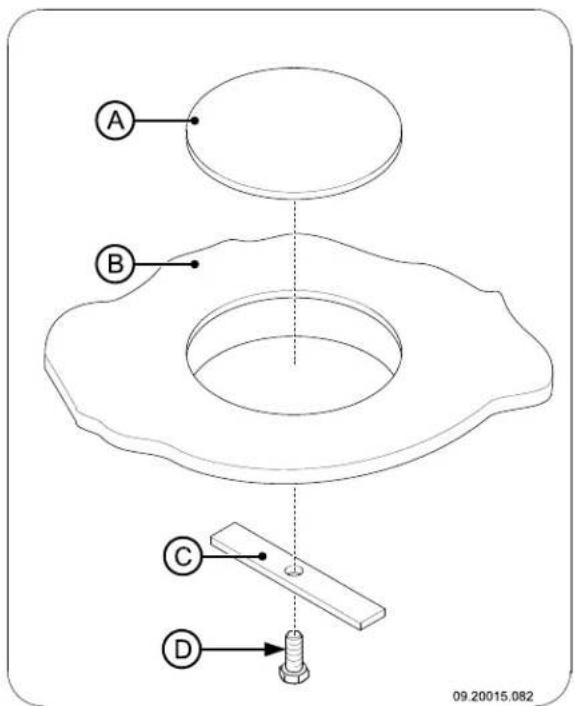

A B C D 09.20015.082

1. Montieren Sie das Anschlussstück (C) mit den zwei mitgelieferten Bügeln (E) und den Befestigungsmaterialien (A) und (B) an der Abgasöffnung (D); vgl. die nachfolgende Abbildung.

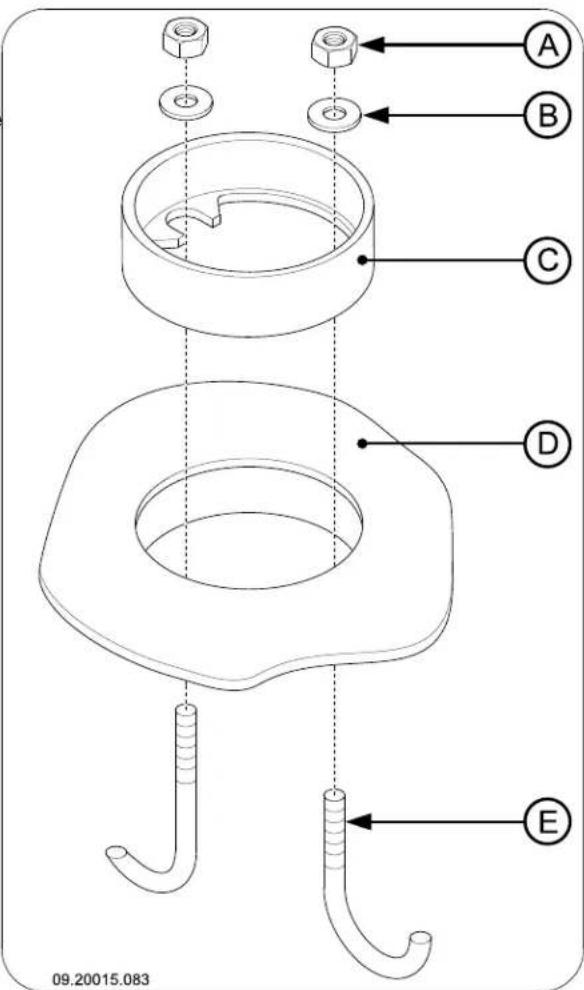

A B C D E 09.20015.083

1. Verwenden Sie den mitgelieferten Ofenkitt zur Abdichtung des Anschlussstücks und des Abschlussdeckels mit dem Gerät.

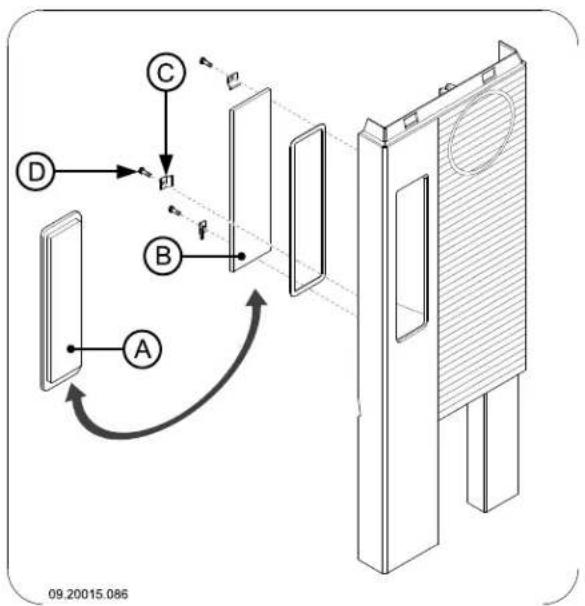

Montage der Seitenplatte (nur 350CB3 und 360CB3)

Sie können das Seitenglas nach Wunsch durch eine standardmäßig mitgelieferte Seitenplatte ersetzen; entnehmen Sie die Einbauanleitung der folgenden Abbildung.

Der Mindestabstand der Seite zu brennbarem Material wird dadurch von 80 auf 40 cm verringert.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.

2. Schließen Sie das Gerät hermetisch dicht an den Schornstein an.

3. Bei Außenluftanschluss: Schließen Sie die Außenluftzufuhr an dem Anschlusssatz an, den Sie an dem Gerät befestigt haben.

4. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerät ist jetzt gebrauchsfertig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, lassen Sie es einige Stunden durchheizen. Dadurch härtet der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommen. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesägt und gespalten sowie ausreichend getrocknet ist.

Verwenden Sie keine anderen Brennstoffe; diese können dem Gerät ernsthafte Schäden zufügen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

▶ Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefärbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und Spanplatten.

Kunststoff, Altpapier und Haushaltsabfälle.

Holz

▶ Verwenden Sie vorzugsweise hartes Laubholz, wie etwa Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthält mehr Harz, brennt schneller und erzeugt mehr Funken.

▶ Verwenden Sie getrocknetes Holz mit maximal 20 % Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.

Sägen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lässt sich leichter spalten, und gespaltenes Holz trocknet besser. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.

▶ Verwenden Sie kein nasses Holz. Nasses Holz spendet keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetür und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der bei Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum das beitragen. Dieser Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Anzünden

Sie können überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammlatte ein Knäuel Zeitungspapier anzünden. Ei kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden vermeiden Sie dieses Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tür des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie einige Holzstücke auf dem Holzkohlebett auf.

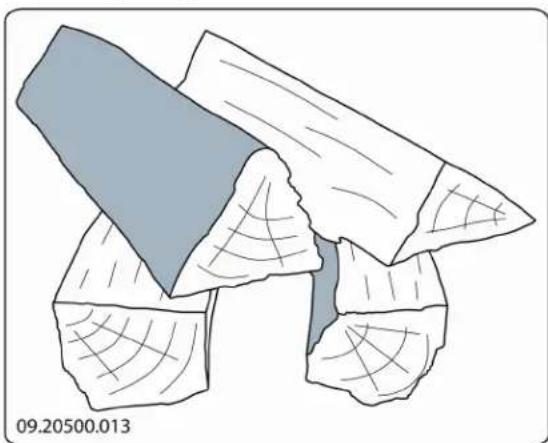

Lose Stapelung

1. Schließen Sie die Tür des Geräts, und öffnen Sie den primären Lufteinlass sowie den sekundären Lufteinlass des Geräts. Der primäre Lufteinlass ist offen, wenn der Bedienknopf herausgezogen ist. Der sekundäre Lufteinlass ist offen, wenn die Luftklappe (C) nach links geschoben ist; vg. die nachfolgende Abbildung.
2. Lassen Sie das Anzündfeuer durchbrennen, bis ein glühendes Holzkohlebett entstanden ist. Anschließend können Sie das Gerät erneut füllen und regeln, vgl. das Kapitel "Heizen mit Holz".

Bei einer losen Stapelung verbrennt das Holz schnell, da der Sauerstoff jedes Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunächst nur einzelne Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schließen Sie die Tür des Geräts.

2. Schließen Sie den primären Lufteinlass, und lassen Sie den sekundären Lufteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Dritte Entaschen

Hinweise

Heizen Sie niemals mit geöffneter Tür.

Heizen Sie das Gerät regelmäßig gut durch.

Wenn Sie lange mit niedriger Flamme heizen, können sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilden. Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine plötzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäßig gut durchheizen, verschwinden eventuelle Teer- und Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zu geringer Stufe Teer auf der Scheibe der Gerätetür absetzen.

Bei milden Außentemperaturen ist es daher

besser, das Gerät einige Stunden lang intensiv durchbrennen zu lassen, als es längere Zeit auf niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Lufteinlass.

Der sekundäre Lufteinlass belüftet nicht nur das Feuer, sondern auch das Glas und schützt es so vor schneller Verschmutzung.

Öffnen Sie den primären Lufteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Lufteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.

Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist besser, als viel Holz auf einmal zu befüllen.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und lassen Sie den Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer daher selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dies der Fall ist, können alle Luftklappen geschlossen werden.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist ein guter Isolator für den Heizboden und sorgt für eine gute Verbrennung. Sie können daher ruhig eine dünne Schicht Asche auf dem Heizboden liegen lassen.

Die Luftzufuhr durch den Heizboden darf jedoch nicht behindert werden, und hinter der gusseisernen Innenplatte darf sich nicht zu viel Asche ansammeln. Entfernen Sie daher regelmäßig die angesammelte Asche.

1. Öffnen Sie die Tür des Geräts.

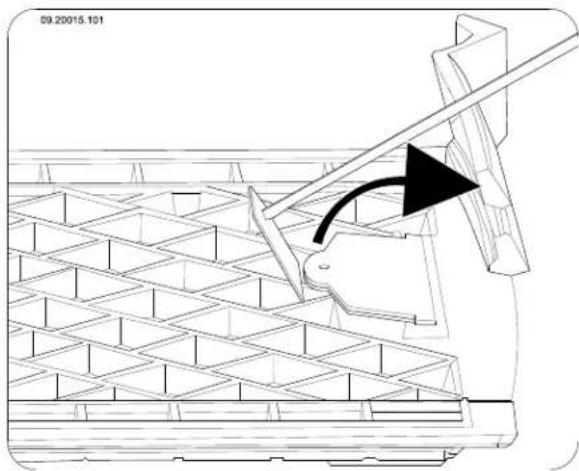

2. Öffnen Sie den Entaschungsrost mit der mitgelieferten Zugschaufel; vgl. die nachfolgende Abbildung.

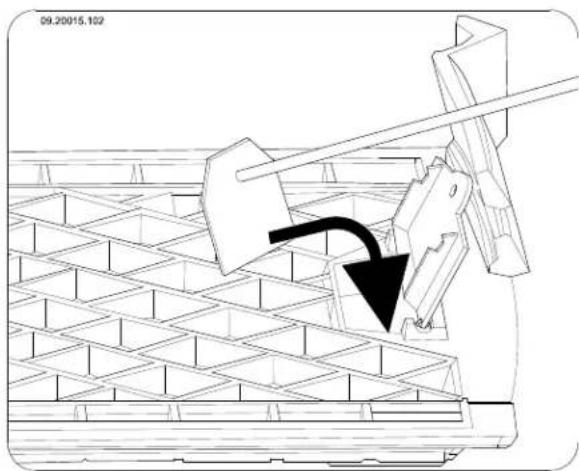

1. Schieben Sie die Asche mit der Zugschaufel durch den Entaschungsrost in die darunter befindliche Aschenlade; vgl. die nachfolgende Abbildung.

09.20015.102

1. Schließen Sie den Entaschungsrost.

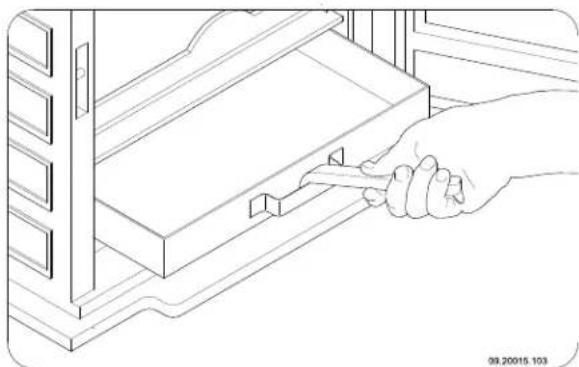

2. Entfernen Sie die Aschenlade mit der gusseisernen "kalten Hand", und leeren Sie sie.

1. Setzen Sie die Aschenlade wieder ein, und schließen Sie die Tür des Geräts.

Nebel

Nebel behindert die Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu Geruchsbelästigung führen. Bei Nebel sollten Sie daher nicht mit dem Gerät heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Probleme zu lösen.

Wartung

Befolgen Sie die Wartungsanleitungen in diesem Kapitel, um ihr Gerät in einem guten Zustand zu halten.

Schornstein

In vielen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu lassen.

▶ Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger reinigen/fegen.
Während der Heizperiode und wenn der Schornstein für längere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.
Nach der Heizperiode: Schließen Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere regelmäßige Wartungsarbeiten

⚠ Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Nach Ablauf der Heizperiode können Sie die Innenseite des Geräts reinigen:

Entfernen Sie eventuell zuerst die feuerfesten Innenplatten.

▶ Reinigen Sie eventuell die Luftzufuhrkanäle.

Entfernen Sie die Flammplatte oben in dem Gerät und reinigen Sie sie. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen der Flammplatte.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleiß unterliegen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die isolierenden Vermiculit-Innenplatten können Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht entfernt wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reißen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

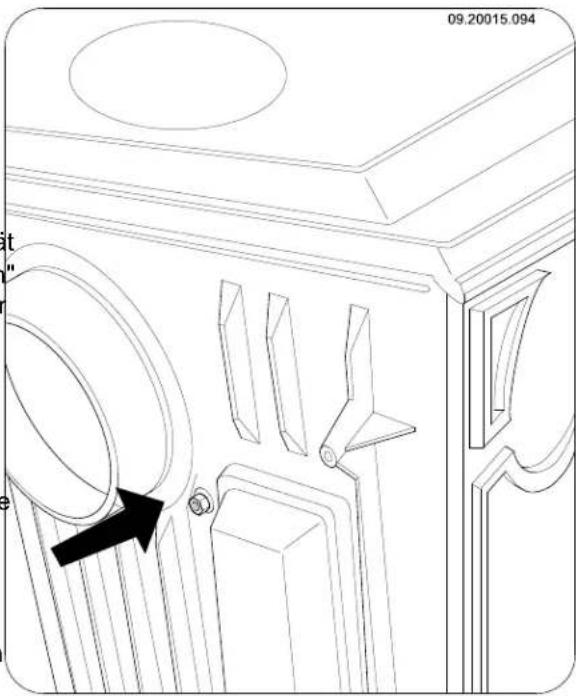

Entfernen der Flammplatte

Die Flammplatte ist mit einem Bolzen befestigt, der sich zwischen dem hinteren Anschluss und dem Zylinder der sekundären Luftzufuhr befindet. Der Bolzen ist an der Flammplatte befestigt.

1. Entfernen Sie die Mutter an der Rückseite; vgl. die nachfolgende Abbildung.

1. Ziehen Sie die Flammplatte nach vorn, so dass der Bolzen von der Rückseite frei kommt.

2. Nehmen Sie die Flammplatte durch die Vordertür heraus.

Da die Flammplatte an beiden Seiten über Aussparungen verfügt, kann sie problemlos entlang den Nocken an den Seitenwänden aus dem Gerät genommen werden.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und losen Rost mit einem trockenen Tuch.

2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Küchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und lassen Sie den Reiniger einwirken.

b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Küchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsprodukt.

2. Wischen Sie das Glas mit einem trockenen Tuch Abdichtung kontrollieren oder mit Küchenpapier ab.

▶ Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
▶ Verwenden Sie zum Schutz Ihrer Hände geeignete Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss dieses Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tür läuft.

Prüfen Sie, ob die Abdichtungsschnur der Tür noch gut schließt. Diese unterliegt dem Verschleiß und muss rechtzeitig ausgetauscht werden.

Überprüfen Sie das Gerät auf Luftlecks. Verschließen Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile doch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhältlich im Fachhandel).

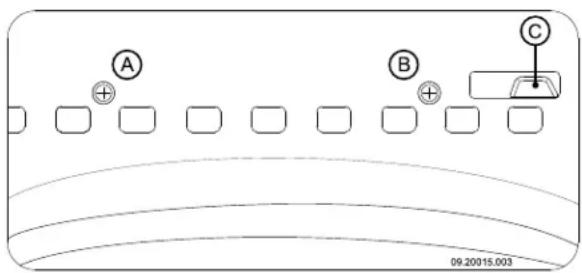

Luftklappe einstellen

Wenn die Luftklappe (C) des sekundären Lufteinlasses schwergängig ist, können Sie sie mit den beiden Schrauben (A) und (B) an der Vorderplatte einstellen; vgl. die nachfolgende Abbildung.

A B C 09.20015.003

Finish erneuern

Kleine Lackschäden können Sie mit hitzebeständigem Speziallack aus der Sprühdose beheben, den Sie bei Ihrem Lieferanten erhalten.

Anlage 1: Technische Daten

Modell	350CB und 350CB3	360CB und 360CB3	350CB3/WB
Nominalleistung 6 kW 8 kW 6 kW
Schornsteinanschluss (Durchmesser) 125 mm	125 mm 125 mm
Schornsteinanschluss Deutschland (Durchmesser)	130 mm 130 mm	110 mm
Gewicht +/- 95 kg +/- 130 kg +/- 130 kg
Empfohlener Brennstoff	Holz	Holz	Holz
Kennzeichen Brennstoff, max. Länge	30 cm	40 cm	30 cm
Massenfluss von Abgasen	6,6 g/s	8,2 g/s	6,6 g/s
Temperaturanstieg, gemessen im Messabschnitt	298 K	297 K	298 K
Temperatur, gemessen am Ausgang des Geräts	442 °C	438 °C	442 °C
Mindestzug	12 Pa 10 Pa	12 Pa
CO-Emission (13 % O_2 )	0,10 %	0,10 %	0,10 %
NOx-Emission (13 % O_2 )	125 mg/ Nm^3	90 mg/ Nm^3	125 mg/ Nm^3
CnHm-Emission (13 % O_2 )	82 mg/ Nm^3	113 mg/ Nm^3	82 g/ Nm^3
Staubemission	10 mg/ Nm^3	39 mg/ Nm^3	10 mg/ Nm^3
Staubemission gemäß NS3058-NS3059	3,58 gr/kg	7,86 gr/kg	3,58 gr/kg
Wirkungsgrad	77 %	75 %	77 %

Anlage 2: Abmessungen

350CB

09.20017.017

350CB3

430 768 252 Ø 125 156 Ø 125 658 475 Ø 125 155 425 09.20017.018

350CB3/WB

431 918 373 472 423 Ø 125 808 155 09.20017.019

360CB

09.20017.020

360CB3

540 768 252 Ø 125 156 Ø 125 658 475 Ø 125 156 425 09.20017.021

Anlage 3: Abstand zu brennbarem Material

350CB, 350CB3, 350CB3/WB - Mindestabstände in Millimetern

* Geschütztes (isoliertes) Verbindungsrohr
	Brennbares Material
	Nicht brennbares Material, Dicke 100 mm

360CB und 360CB3 - Mindestabstände in Millimetern

09.20017.037

* Geschütztes (isoliertes) Verbindungsrohr
	Brennbares Material
	Nicht brennbares Material, Dicke 100 mm

350CB, 350CB3, 350CB3/WB, 360CB und 360CB3 - Abmessungen feuerfeste Bodenplatte

B A 09-20002-004

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

					Problem
●					Holz brennt nicht durch
	●				Liefert nicht ausreichend Wärme
		●			Rauchrückschlag beim Nachfüllen
			●		Gerät brennt zu stark, nicht gut regelbar
				●	Flammenanschlag an das Glas
					Mögliche Ursache Mögliche Lösung
●	●	●		●	Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel "Verwendung"; öffnen Sie ein Fenster.
●	●	●		●	Holz zu feucht Verwenden Sie nur Holz mit max. 20 %Feuchtigkeit.
●	●	●		●	Holzstücke zu groß	Verwenden Sie kleine Anzündeholzstücke. Verwenden Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	●	Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulieren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		●	Schornstein funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu viele Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		●	Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Nähe.
●	●	●	●	●	Einstellung der Lufteinlassöffnungen nicht korrekt	Öffnen Sie die Lufteinlassöffnungen vollständig
●	●	●		●	Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss musshermetisch dicht sein.
●	●	●		●	Unterdruckin dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		●	Unzureichende Frischluftzufuhr	Sorgen Sie für ausreichende Luftzufuhr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		●	Ungünstige Wetter-umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollten Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●			Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Nähe einer Tür oder von Heizungsschächten auf.
				●	Flammen schlagen an das Glas	Vermeiden Sie es, das Holz zu dicht an das Glas zu legen. Schieben Sie den primären Lufteinlass wieder zu.
			●		Gerät verliert Luft	Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tür 16

Abgas

Massenfluss 17

Abgasöffnung

verschließen 10

Abmessungen..18.

Achtung

Ventilation.5....

Versicherungsbedingungen 4

Anschließen an Schornstein

Rückseite 9

Anschluss

Abmessungen 18

Anschluss an Schornstein

Oberseite 9

Anschlussabdeckung

entfernen 9

Anschlussstück

montieren 10

Anstecken..12.

Anzündeholz 26

Anzündfeuer 12

Asche entfernen 13

Aschenlade

öffnen 14

Aufstellen

Abmessungen 18

Außenluftzufuhr 5

Anschluss an 11

B

Beine

Montage 8

Belüftung des Feuers 13

Böden

Brandsicherheit 6

Tragvermögen.... 6

Brandsicherheit

Abstand zu brennbarem Material.... 23

Boden 6

Möbel....6

Wände 6

Brandstoff

füllen 13

Brennbares Material

Abstand zu 23

Brennstoff

benötigte Menge.... 14

nachfüllen....13

ungeeigneter 11

Brennstoffe

geeignete 11

C

Carbolineum 13

E

Entaschen....13

Entaschungsrost

entfernen 13

Entfernen

Asche 13

F

Fegen des Schornsteins 14

Feuer

anzünden 12

Gerät brennt zu heftig.... 26

Gerät nicht gut regelbar 26

löschen 13

nicht ausreichende Wärme 26

Feuerfeste Innenplatten

Warnung 11

Wartung....15

Finish, Pflege 16

Flammplatte

entfernen 15

Füllhöhe des Geräts.... 13

G

Geeignete Brennstoffe.... 11

Gewicht 17

Glas

Anschlag 26

reinigen.... 15

H

Handgriffhalter

montieren 8

Haube auf dem Schornstein.... 5

Heizen 12

Brennstoff nachfüllen 12-13 unzureichende Wärme 14

Hitzeschild entfernen.9. Öffnung anbringen.9.

Holz.11..... aufbewahren 11..... brennt nicht durch 26..... geeignete Sorte 11..... nass.11..... trocknen 11....

Holzstücke stapeln.12....

L

Lack....11

Lagerung von Holz 11

Lufteinlässe....12 einstellen....16

Luftleck....16

Luftzufuhr regeln 13

M

Mauern Brandsicherheit.... 6

N

Nachfüllen von Brennstoff.... 13 Rauchrückschlag.... 26

Nadelholz.... 11

Nasses Holz 11

Nebel, nicht heizen.... 14

Nominale Leistung 14

Nominalleistung.... 17

0

Ofenscheibenreiniger....15

Ö

Öffnen Aschenlade....14

P

Primärer Lufteinlass 12

Probleme lösen.... 14, 26

R

Rauch bei erster Inbetriebnahme.... 11

Rauchrückschlag 4, 26

Reinigen Gerät....14 Glas....15

Risse im Gerät.... 16

s

Scheiben Anschlag....26 reinigen....15

Schmieren 16

Schmierfett 16

Schomstein Anschluss an....11 Anschlussdurchmesser....17 Bedingungen....4 Höhe....5 Wartung....14

Schornsteinbrand vermeiden 13

Schornsteinhaube 5

Seitenglas austauschen.10......

Seitenplatte montieren....10

Sekundärer Lufteinlass 12

Staubemission....17

T

Teer.13.... 17 Temperatur....

Temperaturanstieg Messabschnitt 17

Teppich....6

Tragvermögen des Bodens....6

Trocknen von Holz 11

Tür Abdichtungsschnur....16

U

Ungeeigneter Brennstoff....11

v

Ventilation 5

Faustregel 5

Ventilationsgitter.5....

Verlöschen des Feuers 13

W

Wände

Brandsicherheit.6....

Wärme, unzureichende 14, 26

Warnung

brennbare Materialien 4

feuerfeste Innenplatten..11....

Glas gebrochen oder gesprungen 4,16

heiße Oberfläche 4.

Ofenscheibenreiniger 16

Schornsteinbrand..4,..11,..13......

Ventilation 4

Vorschriften 4

Wartung

Abdichtung 16

Feuerfeste Innenplatten 15

Gerät reinigen 14

Glas reinigen 15

Schmieren....16

Schornstein 14

Wetterbedingungen, nicht heizen.... 14

Wirkungsgrad 17

Z

Zug 17

Zugschaufel zum Entaschen.... 7

Índice

Introducción 3
