GEBRUIKSAANWIJZING THISIONL R40 IP Elco

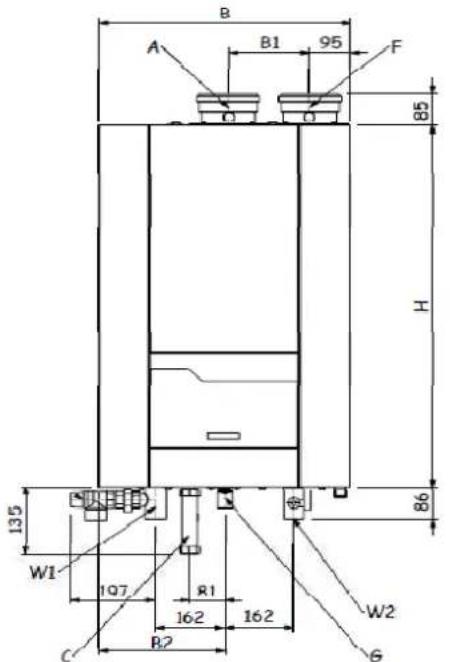

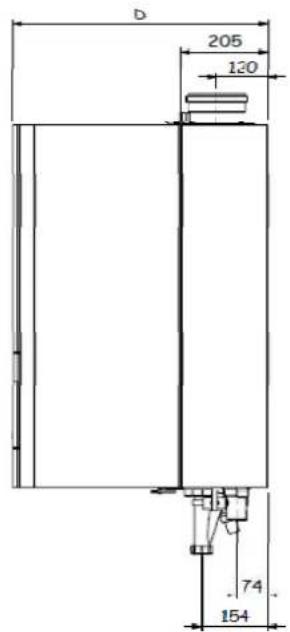

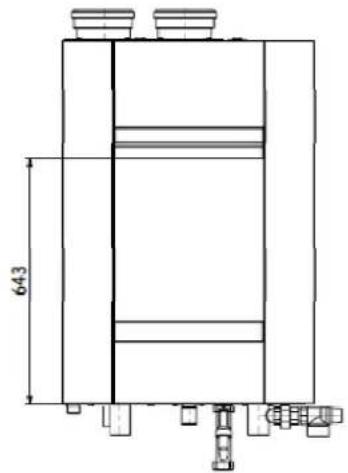

Vooraanzicht Zijaanzicht Achteraanzicht

Onderaanzicht

1		Elektrische aansluitingen
2	(G)	Gasaansluiting
3	(W1)	Wateraanvoer
4	(W2)	Waterretour
5	(A)	Luchtinlaat
6		Vul/aftapkraan 1/2"
7	(F)	Rookgasafvoer
8	(C)	Condensafvoer flexible slang D = 25mm

Afmetingen		TH-L/R40 50/65	TH-L/R40 85	TH-L/R40 100	TH-L/R40 120	TH-L145/ R40-150
B mm		490 490	590 590 590
B1 mm		140 140	140 140 140
B2 mm		245 245	295 295 295
D mm		500 500	600 600 600
H mm		810 810	950 950 950
W1 mm		R 1¼" R 1	1¼" R 1½" R 1½"	R 1½"
W2 mm		R 1¼" R 1	1¼" R 1½" R 1½"	R 1½"
G mm		R ¾" R ¾"	R 1" R 1" R 1"	R 1"
F mm		100 100	100 100 130
A mm		100 100	100 100 130

Algemeen

Deze documentation is bedoeld als aanvulling op de THISION-L/R40 CV documentation, wanneer men beschikt over een THISION-L/R40 IP tapwaterketel. Deze documentation bevat enkel de verschillen in constructie en toepassing ten opzichte van de CV-uitvoering. Algemene informatie over het toestel (transport, inbedrijfname, onderhoud, etc.) is te vinden in de basisdocumentationie.

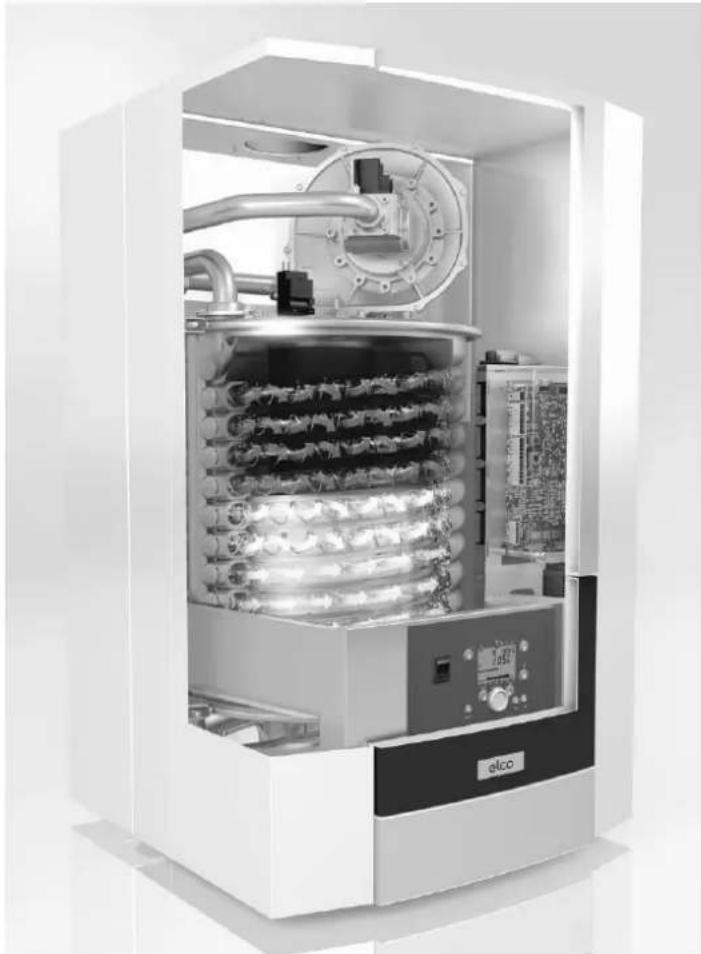

Technische beschrijving

De THISION-L/R40 IP tapwaterketel is geschikt voor het direct verwarmen van sanitair warmwater zonder toepassing van systeemscheiding (bv. platenwarmtewisselaar) in het systeme.

Deze speciale uitvoering binnen de Thision - L ketelserie is identiek aan de CV-uitvoering, met uitzondering van de waterverdeelstukken van de warmtewisselaar. Deze zijn gemaakt van roestvaststaal inplaats van verzinkt staal. Hiermee is het toestel waterzijdig vollediguit RVS opgebouwd, en is het möglichk om sanitair warmwater direct door het toestel te lately stromen.

Waterkwaliteit

Aangezien er constant vers (leiding) water door een tapwaterketel stroomt, is de waterhardheid en de.daaraan gekoppelde maximale aanvoertemperatuur van groot belang. De volgende tabel geeft de maximale aanvoertemperatuur van het toestel bij verschillende hardheidswaarden. Het Niet respecteren van deze waarden kan leiden tot onherstelbare schade aan de warmtewisselaar.

Maximale anvoertemperatuur bij verschillende waterhardheid
Waterhardheid Max. gew. waarde (P1)	Temp. begrenzer Max. thermostat
[°dH] [°f] [°C] [°C] [°C]
0 - 5 0 - 9 90 97 100
5 - 15 9 - 27 85 92 95
15 - 20 27 - 36	80 87 90
20 - 28 36 - 50	60 67 70

Tapwaterhoeveelheden

De volgende babel geeft de tapwaterhoeveelheden aan bij het gebruik van de THISION-L/R40 bij verschillende aanvoertemperaturen, gebaseerd op een ingangstemperatuur van 10^ van het koude (leiding)water.

Tapwaterhoeveelheden (koud water = 10°C)
	Verm.	volume @50°C	volume @60°C	volume @65°C	volume @70°C	volume @80°C	volume @90°C
	[kW]	[I/min]	[I/min]	[I/min]	[I/min]	[I/min]	[I/min]
TH-L/R40 50	45.7	16.3	13.1	11.9	10.9	9.3	8.2
TH-L/R40 65	60.8	21.8	17.5	15.9	14.6	12.5	10.9
TH-L/R40 85	81.1	29.1	23.3	21.2	19.4	16.6	14.6
TH-L/R40 100	92.9	33.4	26.7	24.3	22.2	19.1	16.7
TH-L/R40 120	111.6	40.1	32.1	29.1	26.7	22.9	20.0
TH-L-145/ R40-150	132.2	47.5	38.0	34.5	31.6	27.1	23.7

Hydraulische aansluiting

De THISION-L/R40 tapwaterketel dient zodanig geinstalleerd te worden, dat een minimale volumestroom van 30% van de nominale volumestroom te allen tjde gegarandeerd kan worden wanner de brander is ingeschakeld. De THISION-L/R40 tapwaterketel verhoegt de watertemperatuur met maximaal 17K per doorgang. Dit betekent, dat het water Meerdere malen door het toestel moet stromen wanner het van bv. 10^ maar 60^ verwarmd moet worden (3 maal).

Om dit te bereiken worden THISION-L/R40 tapwaterketel normal gesproken geinstalleerd in combinatie met een Voorraadvat. De circulatie van het water van het vat waar de ketel en vice versa worden gerealiseerd door de ketelpomp (optie).

De volgende babel geeft de nominale stromingsgeevens bij een T van 17K en de pompgegevens van de (optionele) pompset voor elk keteltype.

Gegevens waterstroming tapwaterketel
ΔT Nominal	volume-stroom	Ketel-		Pomptype Span-	Curve inst.	Opvoer-hoogte	Rest-opvoer-hoogte
	[K] [m3/h] [kPa]	[-] [V] [-] [kPa] [kPa]
TH-L/R4050	17	2.4 14	TOP-Z30/7	RG 230 2	42	28
TH-L/R4065		3.1 22	TOP-Z30/7	RG 230		2	36
TH-L/R4085		4	40	TOP-Z30/10 RG	230	2	54
TH-L/R40100		4.7 21	TOP-Z30/7	RG 230		3	32
TH-L/R40120		5.6 30	TOP-Z30/10 RG	230	3	60	30
TH-L 145 /R40-150		6.8 47	TOP-Z40/7	RG 230		3	53

Systeemvoorbeelden

De volgende voorbeelden zijn uitsluitend bedoeld om een indicatie te geven van de toepassingsmogelijkheden van de THISION-L/R40 tapwaterketels. Deze voorbeelden können nicht in de praktijk worden toegepast zonder verdere analyse van de projectsituatie door een gecertificerd bedrijf.

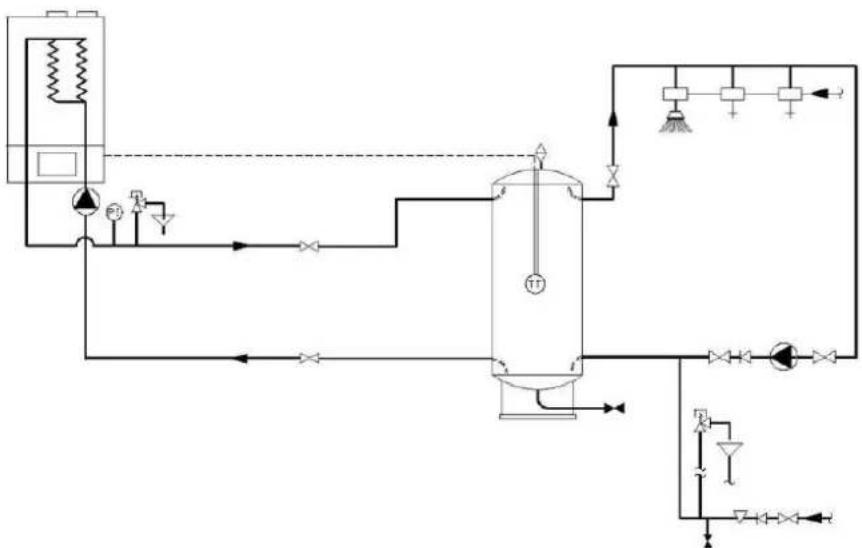

Systeem 1: tapwaterketel met voorraadvat

Tapwaterketel aangesloten op voorraadvat, koudwateraansluiting op retouraansluiting van het voorraadvat. Dit is de meest gebruekte methode van installereren van een tapwaterketel. Door het aansluiten van de koudwateraansluiting op het voorraadvat worden veelvuldige starts en stops door de tapwaterketel voorkomen en ontstaat een stabiele tapwatertemperatuur in het systeme.

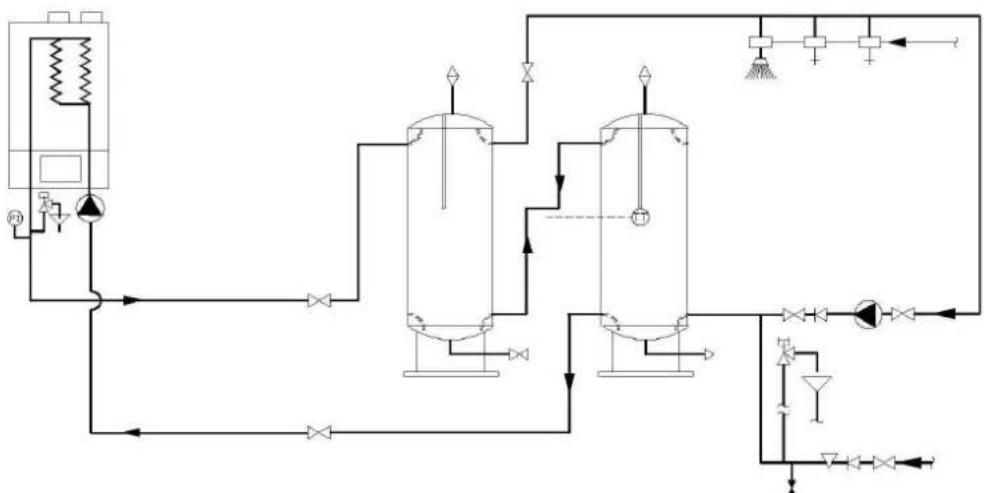

Systeem 2: tapwaterketel met groot voorraadvat

Bij systemen met tijdelijkke piekafnames is het zinvol om een groot voorraadvat (of meerterekleine vaten in serie) te combineren met een tapwaterketel met laag vermogen. Het vermogen van de tapwaterketel worden enkel bepaald door de maximaal beschikbare oplaadtijd van het voorraadvat.

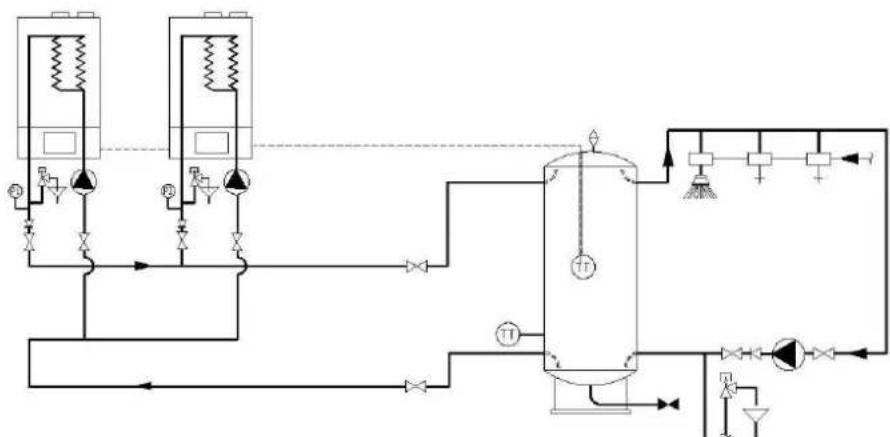

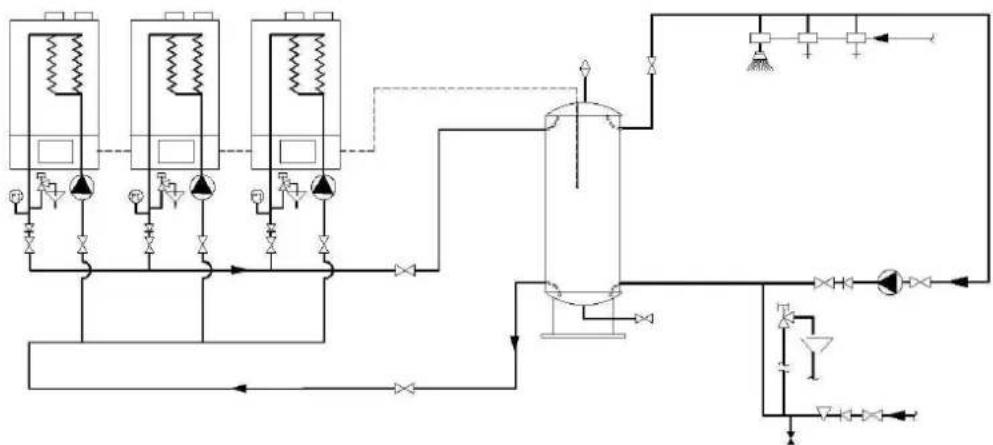

Bij systemen met een constante, hoge warmwaterafname is het zinvol om een groot vermogen tapwaterketel (of meertere ketels in cascade) te combineren met een Klein voorraadvat. Het voorraadvat vangt enkel de warmwatervraagijdens het opstarten van de ketel(s) op, daarna worden de totale warmwatervraag direct door de ketel(s) geleverd.

Toebehoren

Voor de THISION-L/R40 tapwaterketel zich de volgende toebehoren verkrijgbaar:

• Toebehorenset met pomp.

Aansluitingen componenten
TH-L/R40	50/65	TH-L/R4085	TH-L/R40100	TH-L/R40120	TH-L 145 /R40-150
Pomp type TOP-Z30/7RG	TOP-Z30/10RG	TOP-Z30/7RG	TOP-Z30/7RG	TOP-Z30/10RG	TOP-Z30/10RG
Pompgroote G2" G2" G2" G2" G2"	G2"
Aansluitingen G2"x 1¼" G2"x 1¼"	G2"x 1¼" G2" x 1¼"	G2" x 1¼" G2" x 1¼"

• Toebehorenset met veiligheidsventiel en manometer.

Aansluitingen componenten
	TH-L/R4050/65	TH-L/R4085	TH-L/R40100	TH-L/R40120	TH-L 145 /R40-150
Veiligheids-ventiel	Rp 3¼"	Rp 3¼"	Rp 1"	Rp 1"	Rp 1"
Manometer	R1¼"	R1¼"	R1¼"	R1¼"	R1¼"

Vraag uw leverancier voor meer informatie over de verkrijgbare toebehoren.

THISION-L / R40 IP
