MANUALE UTENTE THISIONL R40 IP Elco
Documentazione tecnica Caldaia per acqua


THISION-L / R40 IP

Technical documentation Water heater
Technical data
| TH-L/R4050 | TH-L/R4065 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L-145/R40-150 | |||
| Nominal heat output at 80-60°C max/min kW | 45.7/7.7 | 60.8/10.1 | 81.1/13.4 | 92.9/15.6 | 111.6/18.7 | 32.2/23.3 | ||
| Nominal heat output at 75-60°C max/min kW | 45.8/7.7 | 60.9/10.1 | 81.3/13.4 | 93.1/15.6 | 111.8/18.7 | 32.5/23.3 | ||
| Nominal heat output at 40/30°C max/min kW | 48.0/8.4 | 63.9/11.1 | 85.3/14.8 | 100.0/17.2 | 120.0/20.6 | 142.3/25. | ||
| Nominal heat input Hi max/min | kW | 46.9/7.8 | 62.4/10.4 | 83.3/13.8 | 95.2/16.0 | 114.3/19.2 | 135.5/23.9 | |
| Efficiency at 80/60°C | % | 97.4 | 97.6 | |||||
| Efficiency at 40/30°C | % | 102.4 | 105.0 | |||||
| Annual efficiency (NNG 75/60°C) | % | 104.4 | 106.2 | |||||
| Annual efficiency (NNG 40/30°C) | % 108-7 | >110 | ||||||
| Standstill losses (T water = 70°C) | % | <0.20 | 0.20 | |||||
| Max. condensate flow | l/h | 2.6 | 3.5 | 4.8 | 6.4 | 7.7 | 9.1 | |
| Gas consumption G20 max/min (10,9 kWh/m3) | m3/h | 4.3/0.7 | 5.7/1.0 | 7.6/1.3 | 8.7/1.5 | 10.5/1.8 | 12.4/2.2 | |
| Gas consumption G25 max/min (8,34 kWh/m3) | m3/h | 5.6/0.9 | 7.5/1.2 | 10.1/1.7 | 11.4/1.9 | 13.7/2.3 | 16.3/2.9 | |
| Gas consumption G31 max/min (12,8 kWh/kg) | kg/h | -/- | -/- | -/- | -/- | -/- | -/- | |
| Gas pressure G20 | mbar | 20 | ||||||
| Gas pressure G25 | mbar | 25 | ||||||
| Gas pressure G31 | mbar | -/- | ||||||
| Maximum gas pressure | mbar | 50 | ||||||
| Flue gas temperature at 80/60°C max/min | °C | 76/63 | ||||||
| Flue gas temperature at 40/30°C max/min | °C | 55/39 | ||||||
| Flue gas quantity max/min | m3/h | 89/14 | 119/19 | 159/25 | 178/29 | 213/35 | 253/44 | |
| CO2 level G20/G25max/min | % | 8.5/8.5 | 8.7/8.5 | |||||
| CO2 level G31max/min | % | -/- | -/- | -/- | -/- | -/- | -/- | |
| NOx level max/min | mg/kWh | 44/41 | 39 | |||||
| CO level max/min | mg/kWh | 98/7 | ||||||
| Max. permissible flue resistance max/min | Pa | 150/15 | 200/15 | |||||
| Water volume | I | 3.5 | 4.0 | 4.7 | 6.5 | 8.0 | 9.4 | |
| Water pressure max/min | bar | 8/1 | ||||||
| Max. water temperature (High limit thermostat) | °C | 100 | ||||||
| Max. temperature set | °C | 90 | ||||||
| Nominal water flow at dT=17K | m3/h | 1.95 | 3.1 | 4 | 4.7 | 5.6 | 6.8 | |
| Hydraulic resistance at nominal water flow | kPa | 9 | 22 | 40 | 21 | 30 | 47 | |
| Electrical connection | V | 230 | ||||||
| Frequency Hz | 50 | |||||||
| Mains connection fuse | A | 10 | ||||||
| IP class | - | IPX4D | ||||||
| Power consumption boiler max/min (excl. W | 98/26 | 167/38 | 195/30 | 228/36 | 248/44 | |||
| Power consumption DHW pump (optional) | W | 150 | 160 | 280 | 165 | 310 | 310 | |
| Weight (empty) | kg | 60 | 68 | 80 | 90 | 97 | ||
| Noise level at 1 meter distance | dB(A) | - | ||||||
| Ionisation current minimum | μA | 3 | ||||||
| PH value condensate | - | 3.2 | ||||||
| CE certification code | - | CE-0063CM3576 | ||||||
| Water connections | - | R1.1/4" | R1.1/2" | |||||
| Gas connection | - | R3/4" | R1" | |||||
| Flue gas connection | mm | 100 | 250 | |||||
| Air intake connection (for room sealed use) mm | 100 | 130 | ||||||
| Condensate connection | mm | 22 | ||||||

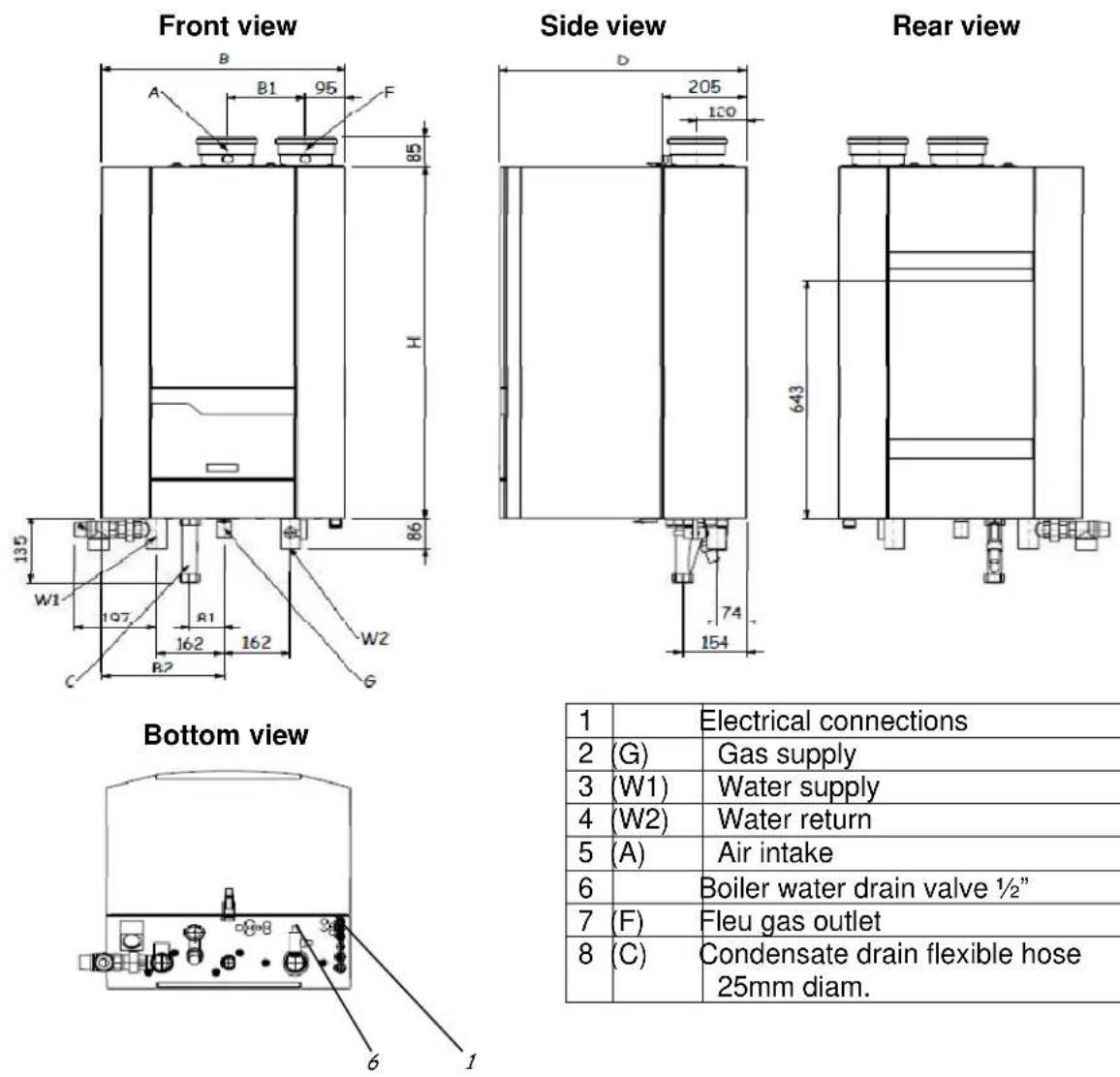

Dimensions

| Dimensions | TH-L/R40 50/65 | TH-L/R40 85 | TH-L/R40 100 | TH-L/R40 120 | TH-L145/ R40-150 | |
| B | mm | 490 490 | 590 590 590 | |||
| B1 | mm | 140 140 | 140 140 140 | |||
| B2 | mm | 245 245 | 295 295 295 | |||
| D | mm | 500 500 | 600 600 600 | |||
| H | mm | 810 810 | 950 950 950 | |||
| W1 | mm | R 1¼" R 1 | 1¼" R 1½" R | 1½" R 1½" | ||
| W2 | mm | R 1¼" R 1 | 1¼" R 1½" R | 1½" R 1½" | ||
| G | mm | R 3¼" R 3¼" | R 1" R 1" | R 1" | ||
| F | mm | 100 100 | 100 100 130 | |||
| A | mm | 100 100 | 100 100 130 | |||
General
Documentazione tecnica
Caldaia per acqua
Dati tecnici
| TH-L/R4050 | TH-L/R4065 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L-145/R40-150 | ||
| Pot. termica nom. in uscita a 80-60°C max/min | kW 45.7 | 7.7 60.8/10.1 | 81.1/13.4 92 | 9/15.6 111.6/18.7 | 132.2/23.3 | ||
| Pot. termica nom. in uscita a 75-60°C max/min | kW 45.8 | 7.7 60.9/10.1 | 81.3/13.4 93 | 1/15.6 111.8/18.7 | 132.5/23.3 | ||
| Pot. termica nom. in uscita a 40-30°C max/min | kW 48.0 | 8.4 63.9/11.1 | 85.3/14.8 10 | 0.0/17.2 120.0/20.6 | 142.3/25. | ||
| Portata termica nom Hi max/min kW 46.9/7.8 | 62.4/10.4 | 83.3/13.8 95 | 2/16.0 114.3 | 19.2 135.5/23.9 | |||
| Rendimento 80/60°C % | 97.4 | 97.6 | |||||
| Rendimento 40/30°C % | 102.4 | 105.0 | |||||
| Rendimento annuale (NNG 75/60°C) | % | 104.4 | 106.2 | ||||
| Rendimento annuale (NNG 40/30°C) | % | 108-7 | >110 | ||||
| Perdite da ferro (Twater = 70°C) | % | <0.20 | 0.20 | ||||
| Max. portata condensa | l/h | 2.6 | 3.5 | 4.8 | 6.4 | 7.7 | 9.1 |
| Consumo gas H max/min (10,9 kWh/m3) | m3/h | 4.3/0.7 | 5.7/1.0 | 7.6/1.3 | 8.7/1.5 | 10.5/1.8 | 12.4/2.2 |
| Consumo gas L max/min (8,34 kWh/m3) | m3/h | 5.6/0.9 | 7.5/1.2 | 10.1/1.7 | 11.4/1.9 | 13.7/2.3 | 16.3/2.9 |
| Consumo gas GPL max/min (12,8 kWh/kg) | kg/h | -/- | -/- | -/- | -/- | -/- | -/- |
| Pressione gas H | mbar | 20 | |||||
| Pressione gas L/LL mbar | 25 | ||||||
| Pressione gas GPL | mbar | -/- | |||||
| Massima pressione gas | mbar | 50 | |||||
| Temperatura gas di scarico 80/60°C max/min | °C | 76/63 | |||||
| Temperatura gas di scarico 40/30°C max/min | °C | 55/39 | |||||
| Quantità gas di scarico max/min | m3/h | 89/14 | 119/19 | 159/25 | 178/29 | 213/35 | 253/44 |
| Livello CO2 gas naturale max/min | % | 8.5/8.5 | 8.7/8.5 | ||||
| Livello CO2 GPL max/min | % | -/- | -/- | -/- | -/- | -/- | -/- |
| Livello NOx max/min | mg/kWh | 44/41 | 39 | ||||
| Livello CO max/min | mg/kWh | 98/7 | |||||
| Max. resistenza scarico permessa max/min | Pa | 150/15 | 200/15 | ||||
| Volume aqua | I | 3.5 | 4.0 | 4.7 | 6.5 | 8.0 | 9.4 |
| Pressione aqua max/min | bar | 8/1 | |||||
| Max. temperature acqua (lim. sup.termostat) | °C | 100 | |||||
| Max. temperature di regolazione | °C | 90 | |||||
| Volume aqua dT=17K | m3/h | 1.95 | 3.1 | 4 | 4.7 | 5.6 | 6.8 |
| Perdita di carico caldaia a portata nominale | kPa | 9 | 22 | 40 | 21 | 30 | 47 |
| Connessione elettrica | V | 230 | |||||
| Connessione elettrica | Hz | 50 | |||||
| Frequenza | A | 10 | |||||
| Classe IP | - | IPX4D | |||||
| Potenza ass. caldaia max/min (escl. pompa) | W | 98/26 | 167/38 | 195/30 | 228/36 | 248/44 | |
| Potenza ass. DHW pump (opzionale) | W | 150 | 160 | 280 | 165 | 310 | 310 |
| Peso (a vuoto) | kg | 60 | 68 | 80 | 90 | 97 | |
| Rumorosità distanza 1m | dB(A) | - | |||||
| Corrente minima di ionizzazionale | μA | 3 | |||||
| PH condensa | - | 3.2 | |||||
| Codice certificazione CE | - | CE-0063CM3576 | |||||
| Raccordi acqua | - | R1.1/4" | R1.1/2" | ||||
| Raccordo gas | - | R3/4" | R1" | ||||
| Raccordo gas combusti | mm | 100 | 250 | ||||
| Raccordi aria di alimentazione (tiraggio forzato) | mm | 100 | 130 | ||||
| Raccordo condensato | mm | 22 | |||||

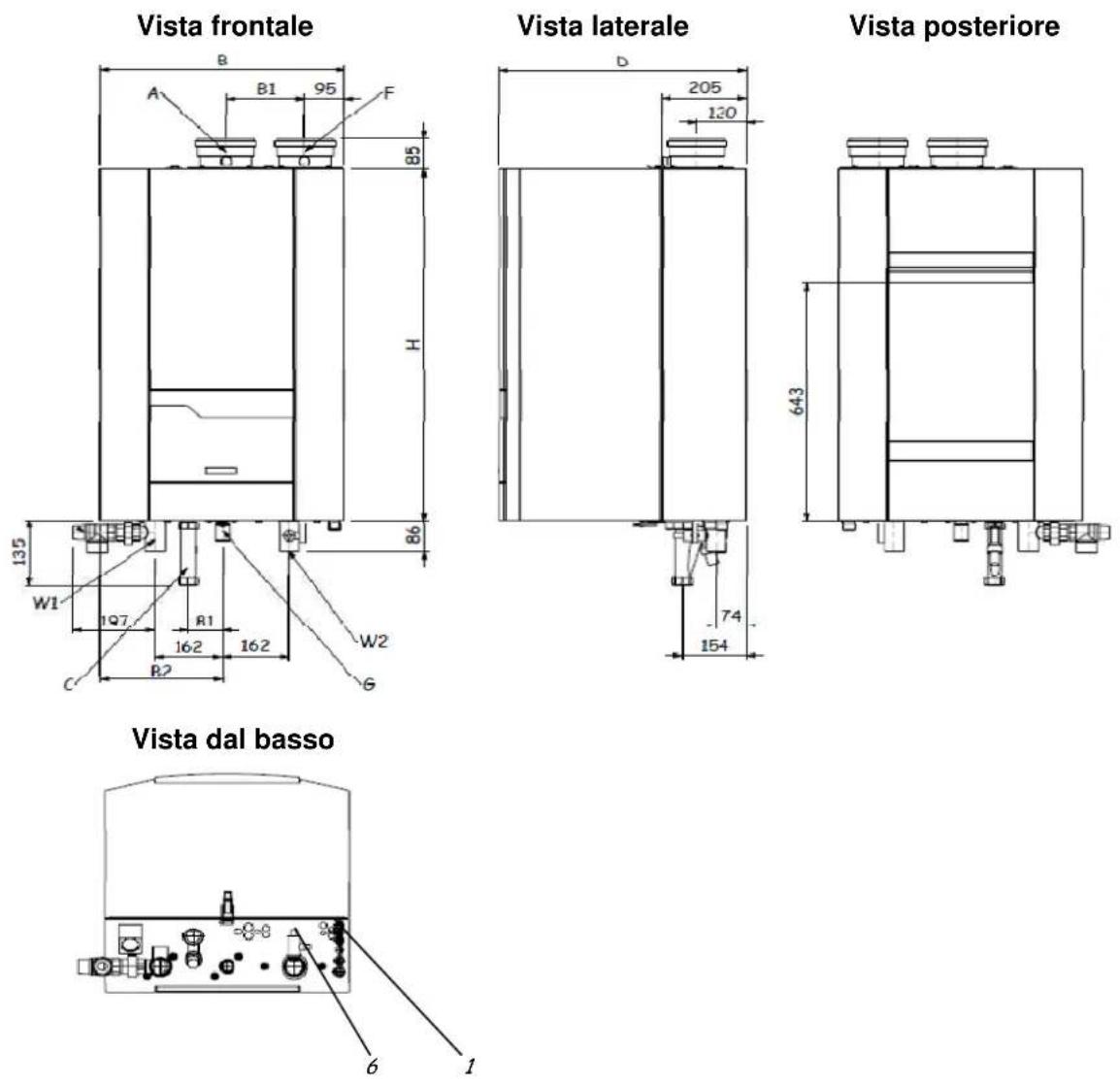

Dimensioni

| Dimensioni | TH-L/R4050/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L 145/R40-150 | |
| B | mm | 490 490 | 590 590 590 | |||
| B1 | mm | 140 140 | 140 140 140 | |||
| B2 | mm | 245 245 | 295 295 295 | |||
| D | mm | 500 500 | 600 600 600 | |||
| H | mm | 810 810 | 950 950 950 | |||
| W1 | mm | R 1¼" R 1 | 1¼" R 1½" R 1½" | R 1½" | ||
| W2 | mm | R 1¼" R 1 | 1¼" R 1½" R 1½" | R 1½" | ||
| G | mm | R 3¼" R 3¼" | R 1" R 1" R 1" | R 1" | ||
| F | mm | 100 100 | 100 100 130 | |||
| A | mm | 100 100 | 100 100 130 | |||
In generale
La presente documentazione contiene informazioni complementari alla documentazione di base THISION-L/R40 per il caso specifico di una caldaia per acqua calda sanitaryaria. Vengono descritte soltanto le differenze di costruzione e di utilizzo rispetto alla caldaia per riscaldamento THISION-L/R40 IP. Le informazioni generali (trasporto, messa in servizio, manutenzione, ecc.) sono riportate nella documentazione di base della caldaia.

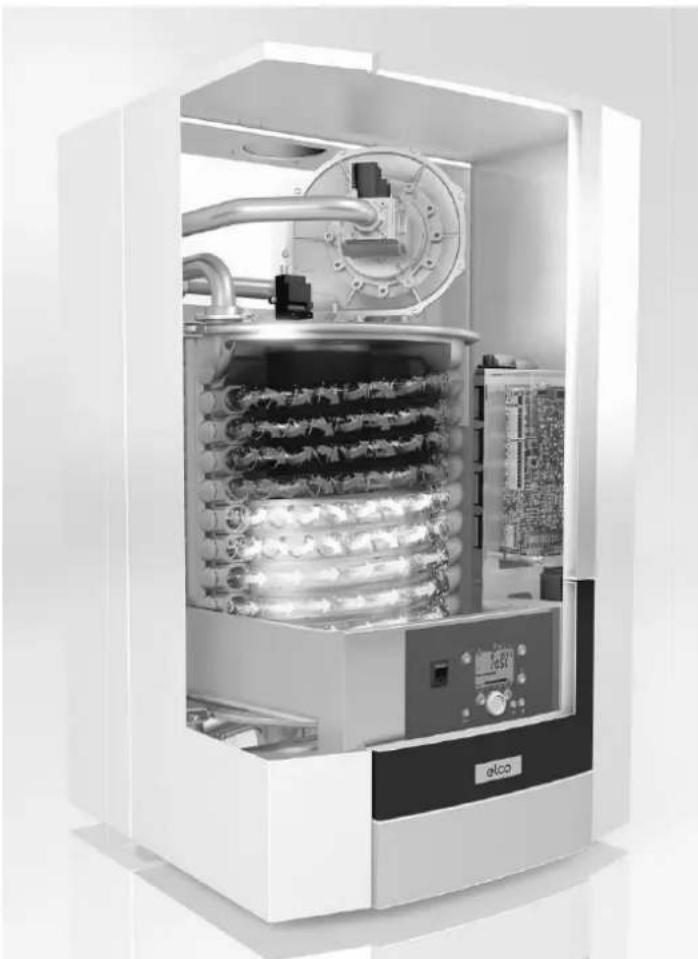

Descrizione tecnica
Le caldaie THISION-L/R40 IP per acqua calda e piscina sono adatte per il riscaldamento diretto dell'acqua potabile e possono+dunque essereutilizzate sensa una separazione dei sistemi (p.e. scambiatore di calore a piastre).
Questa versione speciale della serie THISION-L/R40 è praticamente identica alla caldaia per riscaldamento THISION-L/R40, fattaccezione per i collettori idraulici dello scambiatore. Questi ultimi sono in acciaio inossidabile e non in ghisa. Lato acqua, la caldaia per acqua calda è pertanto interamente in acciaio inossidabile e permette una circolazione diretta dell'acqua potabile.

Qualità dell'acqua
Caldaia per acqua calda sanitaryaria (ACS)
Siccome in una caldaia per ACS fluisce in permanenza acqua fresca, esistono chiare limitazioni per quanto riguarda la temperature di mandata in combinazione con la durezza dell'acqua. La tabella segunte riporta le temperature massime di mandata per le diverse qualità di acqua. Il mancato rispetto di queste prescrizioni cui possa essere danni al blocco caldaia.
| Temperatura di mandata massima in funzione della durezza dell'accua | |||
| Durezza dell'accua Durezza dell'accua Durezza dell'accua Durezza dell'acqua | |||
| [°dH] [°f] [°C] [°C] [°C] | |||
| 0 - 5 0 - 9 90 97 100 | |||
| 5 - 15 9 - 27 85 92 95 | |||
| 15 - 20 27 - 36 80 87 90 | |||
| 20 - 28 36 - 50 60 67 70 | |||
Produzione ACS
La tabella seguente riporta per i vari modelli di caldaia la produzione massima di acqua calda in funzione della temperatura di mandata. I volumi sono calculati per una temperatura dell'acqua fredda di 10^ .
| Produzione ACS (acqua fredda = 10 °C) | |||||||
| Potenza | Mandata a 50 °C | Mandata a 60 °C | Mandata a 65 °C | Mandata a 70 °C | Mandata a 80 °C | Mandata a 90 °C | |
| [kW] | [l/min] | [l/min] | [l/min] | [l/min] | [l/min] | [l/min] | |
| TH-L/R40 50 | 45.7 | 16.3 | 13.1 | 11.9 | 10.9 | 9.3 | 8.2 |
| TH-L/R40 65 | 60.8 | 21.8 | 17.5 | 15.9 | 14.6 | 12.5 | 10.9 |
| TH-L/R40 85 | 81.1 | 29.1 | 23.3 | 21.2 | 19.4 | 16.6 | 14.6 |
| TH-L/R40 100 | 92.9 | 33.4 | 26.7 | 24.3 | 22.2 | 19.1 | 16.7 |
| TH-L/R40 120 | 111.6 | 40.1 | 32.1 | 29.1 | 26.7 | 22.9 | 20.0 |
| TH-L-145/R40-150 | 132.2 | 47.5 | 38.0 | 34.5 | 31.6 | 27.1 | 23.7 |
Integrazione idraulica
Caldaia per acqua calda sanitaryaria (ACS)
La caldaia THISION-L/R40 per acqua calda deve essere integrata nelsystema in modo da garantire sempre un flusso volumetrico minimo pari al 30% di quello nominale quando il bruciatore è in funzione. Con la caldaia THISION-L/R40 per acqua calda si ottiene un aumento della temperatura di 17K per passaggio. Ciò significica che per riscaldare l'acqua da 10^ a 60^ sono necessari più passaggi (3).
A tale scopo si utilizza normalmente un accumulatoratore tampone. Il flusso volumetrico tra la caldaia e l'accumulatore è garantito alla pompa di circolazione del circuito caldaia.
La tabella riporta i valori nominali di flusso volumetrico con un T di 17K e i dati caratteristic del set pompa disponibile come optional.
| Dati per l'integrazione idraulica della caldaia ACS | ||||||||
| ΔT FI | usso | volumetrico nominale | Resistenza caldaia | Tipo pompa Tensio- ne | Regol. curva | Prevalenza | Prevalenza residua | |
| [K] | [m3/h] [kPa] | [-] [V] [-] [kPa] [kPa] | ||||||
| TH-L/R40 50 | 17 | 2.4 14 | TOP-Z30/7 RG 230 | 2 | 42 | 28 | ||
| TH-L/R40 65 | 3.1 22 | TOP-Z30/7 RG 230 | 2 | 36 | 14 | |||
| TH-L/R40 85 | 4 | 40 | TOP-Z30/10 RG | 230 | 2 | 54 | 14 | |
| TH-L/R40 100 | 4.7 21 | TOP-Z30/7 RG 230 | 3 | 32 | 11 | |||
| TH-L/R40 120 | 5.6 30 | TOP-Z30/10 RG | 230 | 3 | 60 | 30 | ||
| TH-L 145 / R40-150 | 6.8 47 | TOP-Z40/7 RG 230 | 3 | 53 | 6 | |||
Esempi d'impianto
Gli esempi riportati qui di seguito rappresentano soltanto le possibilità di utilizzo delle caldaie THISION-L/R40 per acqua calda sanitaryaria. Questi esempi non sono essere inserti in un progettoto sulla valutazione Preventiva del dimensionamento dell'impianto da parte di uno specialista.

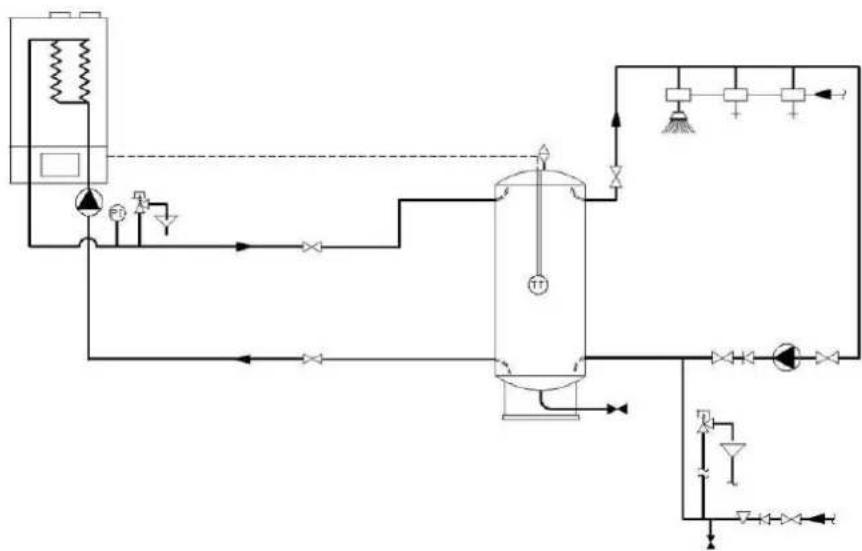

Sistema 1: caldaia per acqua calda sanitaria con accumulatorate tampone
Caldaia collegata a un accumulatore tampone, acqua fredda in entrata collegata al raccordo di ritorno dell'accumulatore. Questo è l'implanto più ricorrente in caso di utilizzo di una caldaia per acqua calda sanitaryaria. Il raccordo dell'acqua fredda al ritorno dell'accumulatore riduce i cici di inserimento/spegnimento della caldaia e create un profilo termico stabile nelsystema ACS.

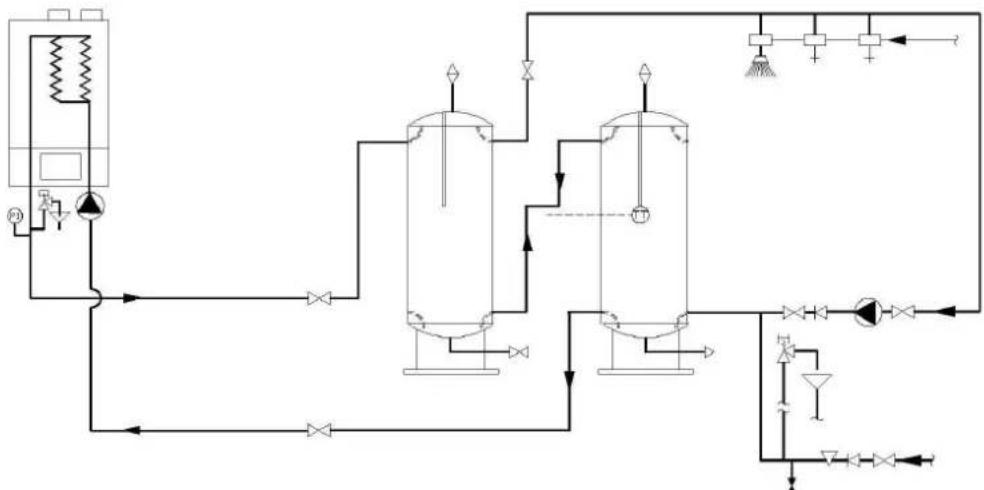

Sistema 2: caldaia per acqua calda sanitaryaria con grande accumulatore tampone
In caso di prelievi di breve durata, ma di grande volume è opportuno installare un capiente accumulatore tampone (o piccoli accumulatori tampone collegati in series) in combinazione con una piccola caldaia per acqua calda sanitaryaria. La potenza della caldaia è determinata dal tempo di carico massimo disponibile per il tampone.

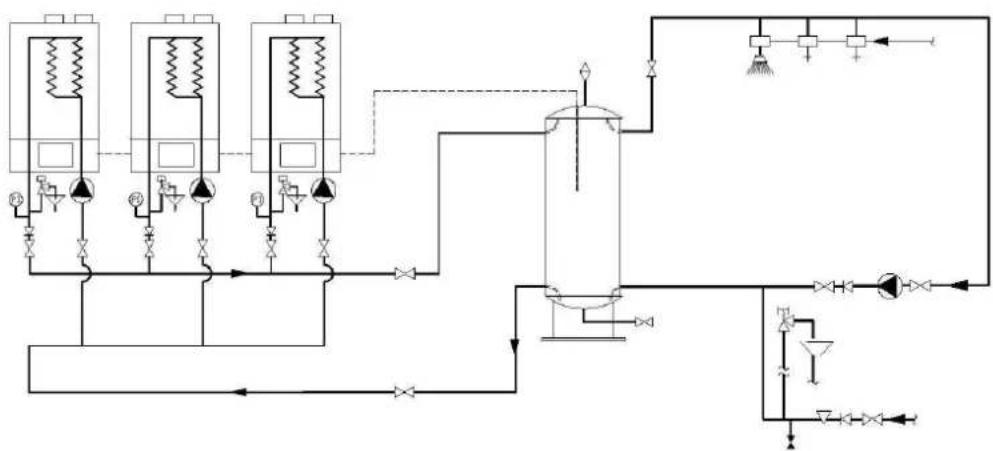

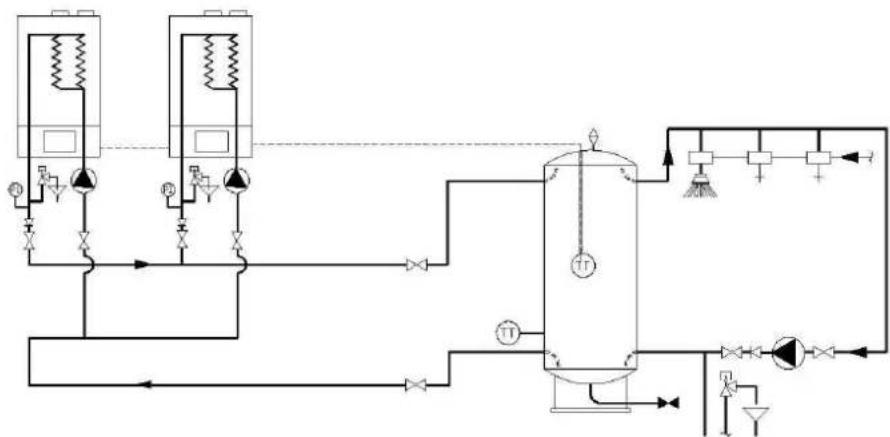

Sistema 3: caldaie per acqua calda sanitaryaria in cascata
In caso di prelievi costanti e di grande volume è opportuno installare una caldaia di maggiore potenza (o più caldaie di minore potenza in Cascata) in combinazione con un piccolo accumulator tampone. Il tampone serve soltanto a coprir la richiesta di ACS durante la fase di avviamento della caldaia; dopodiché è la potenza della caldaia installata che fornisce tutto il calore necessario.


Accessor
Per le caldaie THISION-L/R40 per acqua calda sanitaria sono disponibili i seguenti accessori:
Caldaia per acqua calda sanitaryaria
- Set opzionale con pompa,
| Dimensione raccordi dei componenti | |||||
| TH-L/R40 | 50/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L 145 /R40-150 |
| Pompe type TOP | Z30/7RG | TOP-Z30/10RG | TOP-Z30/7RG | TOP-Z30/10RG | TOP-Z30/10RG |
| Pompa G2" G2" | G2" G2" G2" | ||||
| Ingresso pompa | G2"x 1¼" | G2"x 1¼" G2"x 1¼" | G2"x 1¼" G2"x 1¼" | 1¼" | |
-
- Set opzionale con pompa, valvola di sicurezza e manometro.
·
| Dimensione raccordi dei componenti | |||||
| TH-L/R40 | 50/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L 145 /R40-150 |
| Valvola di sicurezza | Rp 3¼" | Rp 3¼" | Rp 1" | Rp 1" | Rp 1" |
| Manometro | R1¼" | R1¼" | R1¼" | R1¼" | R1¼" |
Per maggiori informazioni sugli accessori rivolgersi al fornitore.
