BEDIENUNGSANLEITUNG THISIONL R40 IP Elco
Technische Dokumentation Brauchwasserkessel

Technische documentation Tapwaterketel

Technische Dokumentation
Brauchwasserkessel
Technische Daten
| TH-L/R4050 | TH-L/R4065 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L-145/R40-150 | ||
| Nennwärmeleistung 80-60°C max/min kW 45.7/7.7 60.8/10.1 81.1/13.4 | 92.9/15.6 | 11.6/18.7 | 132.2/23.3 | ||||
| Nennwärmeleistung 75-60°C max/min kW 45.8/7.7 60.9/10.1 81.3/13.4 | 93.1/15.6 | 11.8/18.7 | 132.5/23.3 | ||||
| Nennwärmeleistung 40/30°C max/min kW 48.0/8.4 63.9/11.1 85.3/14.8 | 100.0/17.2 | 120.0/20.6 | 142.3/25. | ||||
| Feuerungswärmeleistung max/min | kW | 46.9/7.8 | 62.4/10.4 | 83.3/13.8 | 95.2/16.0 | 114.3/19.2 | 135.5/23.9 |
| Wirkungsgrad 80/60°C | % | 97.4 | 97.6 | ||||
| Wirkungsgrad 40/30°C | % | 102.4 | 105.0 | ||||
| Normnutzungsgrad 75/60°C | % | 104.4 | 106.2 | ||||
| Normnutzungsgrad 40/30°C | % | 108-7 | >110 | ||||
| Bereitschaftsverluste (T Wasser=70°C) | % | <0.20 | 0.20 | ||||
| Max. anfallendes Kondensat | l/h | 2.6 | 3.5 | 4.8 | 6.4 | 7.7 | 9.1 |
| Gasverbrauch G20max/min (10,9 kWh/m3) | m3/h | 4.3/0.7 | 5.7/1.0 | 7.6/1.3 | 8.7/1.5 | 10.5/1.8 | 12.4/2.2 |
| Gasverbrauch G25max/min (8,34 kWh/m3) | m3/h | 5.6/0.9 | 7.5/1.2 | 10.1/1.7 | 11.4/1.9 | 13.7/2.3 | 16.3/2.9 |
| Gasverbrauch G31max/min (12,8 kWh/kg) | kg/h | -/- | -/- | -/- | -/- | -/- | -/- |
| Gasdruck G20 | mbar | 20 | |||||
| Gasdruck G25 | mbar | 25 | |||||
| Gasdruck G31 | mbar | -/- | |||||
| Maximaler Gasdruck | mbar | 50 | |||||
| Abgastemperatoren bei 80/60°C max/min | °C | 76/63 | |||||
| Abgastemperatoren bei 40/30°C max/min | °C | 55/39 | |||||
| Abgas Durchsatz max/min | m3/h | 89/14 | 119/19 | 159/25 | 178/29 | 213/35 | 253/44 |
| CO2Wert Erdgas max/min | % | 8.5/8.5 | 8.7/8.5 | ||||
| CO2Wert Flüssigmas max/min | % | -/- | -/- | -/- | -/- | -/- | -/- |
| NOxWert max/min | mg/kWh | 44/41 | 39 | ||||
| CO Wert max/min | mg/kWh | 98/7 | |||||
| Förderdruck des Gebläses max/min | Pa | 150/15 | 200/15 | ||||
| Wasser Inhalt | I | 3.5 | 4.0 | 4.7 | 6.5 | 8.0 | 9.4 |
| Wasserdruck max/min | bar | 8/1 | |||||
| Sicherheitsthermostat | °C | 100 | |||||
| Max. temperatur set | °C | 90 | |||||
| Nennleistung bei dT=17K | m3/h | 1.95 | 3.1 | 4 | 4.7 | 5.6 | 6.8 |
| Hydraulische Nennleistung | kPa | 9 | 22 | 40 | 21 | 30 | 47 |
| Elektrischer Anschluss | V | 230 | |||||
| Frequenz | Hz | 50 | |||||
| Elek. Absicherung | A | 10 | |||||
| IP Klasse | - | IPX4D | |||||
| El. Leistungsaufn. Kessel max/min (o. Pumpe) | W | 98/26 | 167/38 | 195/30 | 228/36 | 248/44 | |
| El. Leistungsaufn. DHW Pumpe (option) | W | 150 | 160 | 280 | 165 | 310 | 310 |
| Gewicht (leer) | kg | 60 | 68 | 80 | 90 | 97 | |
| Schallpegel in 1m Abstand | dB(A) | - | |||||
| Min. Ionisationsstrom | μA | 3 | |||||
| PH Wert des Kondesates | - | 3.2 | |||||
| CE N2 | - | CE-0063CM3576 | |||||
| Wasser Anschlüsse | - | R1.1/4" | R1.1/2" | ||||
| Gas Anschluss | - | R3/4" | R1" | ||||
| Abgas Anschluss | mm | 100 | 250 | ||||
| Zuluft Anschluss (raumluftunabhängig) | mm | 100 | 130 | ||||
| Kondensat Anschluss | mm | 22 | |||||

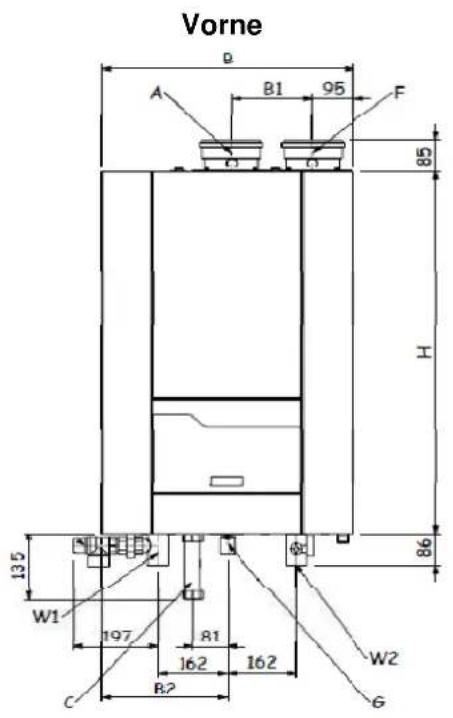

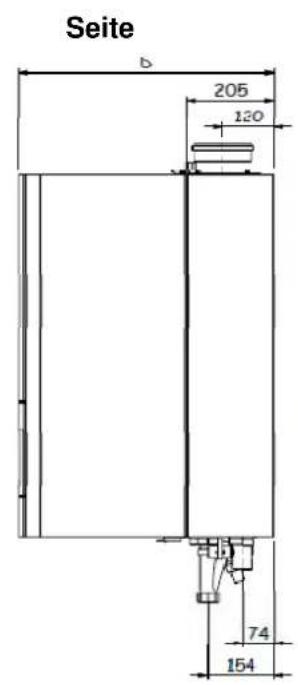

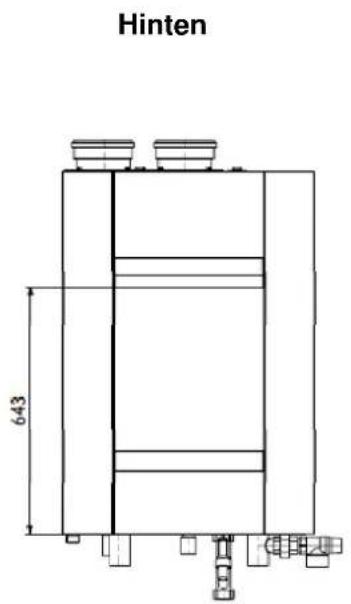

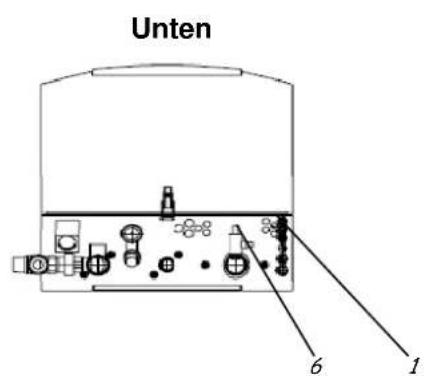

Abmessung




| 1 | Elektrische Anschlüsse | |
| 2 | (G) | Gas Anschluss |
| 3 | (W1) | Wasser Vorlaufanschluss |
| 4 | (W2) | Wasser Rücklaufanschluss |
| 5 | (A) | Zuluft Anschluss |
| 6 | Füll/Entleerhahn 1/2" | |
| 7 | (F) | Abgas Anschluss |
| 8 | (C) | Kondensat Anschluss Schlauch 25mm durchm. |
| Abmessungen | TH-L/R4050/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L145/R40-150 | |
| B | mm | 490 490 590 590 590 | ||||
| B1 | mm | 140 140 140 140 140 | ||||
| B2 | mm | 245 245 295 295 295 | ||||
| D | mm | 500 500 600 600 600 600 | ||||
| H | mm | 810 810 950 950 950 | ||||
| W1 | mm | R 1¼" R 1¼" R 1½" R 1½" R 1½" | ||||
| W2 | mm | R 1¼" R 1¼" R 1½" R 1½" R 1½" | ||||
| G | mm | R ¾" R ¾" R 1" R 1" R 1" | ||||
| F | mm | 100 100 100 100 130 | ||||
| A | mm | 100 100 100 100 130 | ||||
Allgemein
These Unterlagen sind geschrieben als Zusammenformation zu der THISION-L/R40 Basisdokumentation, Dieses Dokument beschreibt nur die Differenzen in Konstruktion und Anwendung im Vergleich zu dem THISION-L/R40 IP Heizkessel. Allgemeine Informationen (Transport, Inbetriebnahme, Wartung, usw.) sind in der Basisdokumentation Heizkessels zu finden.

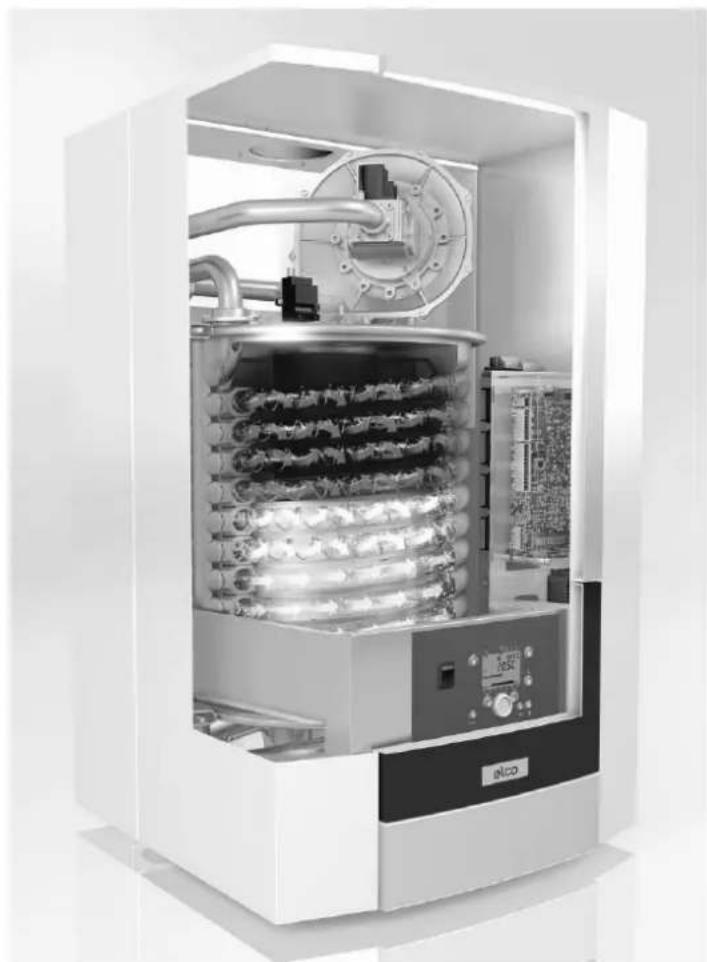

Technische Beschreibung
Die THISION-L/R40 IP Brauchwasserkessel ist für direkte Erwärung des Trinkwassers geeignet, und kann davon ohne Anwendung einer Systemtrennung (z.B. Plattenwärmetauscher) im System verwendet werden.
These Sonderausführung der Thison-L/R40 Baureihe ist fast identisch zu dem Heizkessel, ausser die Wasserverteilstücke des Wärmetauschers. Diese sind gefertigt aus Edelstahl sowie verzinktes Stahlrohr, und erlaubt eine direkte Durchströmung des Trinkwassers.

Wasserqualität
Weil ein Brauchwasserkessel dauernd mit frischem Wasser durchspült wird, gibt es klare Einschränkungen der Vorlauftemperatur in Kombination mit der Wasserhärte. Die folgende Tabelle zeigt die maximale Vorlauftemperatur bei entsprechliche Wasserqualität. Nicht einhalten dieser Vorschriften kann zu Schaden des Kesselblocks führen.
| Maximale Vorlauftemperatur in Relation zur Wasserhärte | ||||
| Wasserhärte Max. Sollwert (P1) STW Einstellung STB Einstellung | ||||
| [°dH] [°f] [°C] [°C] [°C] | ||||
| 0 - 5 0 - 9 | 90 97 100 | |||
| 5 - 15 9 - 27 | 85 92 | 95 | ||
| 15 - 20 | 27 - 36 | 80 87 | 90 | |
| 20 - 28 | 36 - 50 | 60 67 | 70 | |
Brauchwasserleistung
Die folgende Tabelle zeigt pro Kesseltyp das maximale Brauchwasservolumen bei den unterscheidlichen Vorlauftemperaturen. Die Volumen sind berechnet mit einem Kaltwassertemperatur von 10^ .
| Brauchwasservolumen (kalt Wasser = 108C) | ||||||||
| Leistung | Vorlauf@50°C | Vorlauf@60°C | Vorlauf@65°C | Vorlauf@70°C | Vorlauf@80°C | Vorlauf@90°C | ||
| [kW] | [I/min] | [I/min] | [I/min] | [I/min] | [I/min] | [I/min] | ||
| TH-L/R4050 | 45.7 16.3 13.1 11.9 | 10.9 | 9.3 | 8.2 | ||||
| TH-L/R4065 | 60.8 21.8 17.5 15.9 | 14.6 | 12.5 | 10.9 | ||||
| TH-L/R4085 | 81.1 29.1 23.3 21.2 | 19.4 | 16.6 | 14.6 | ||||
| TH-L/R40100 | 92.9 33.4 26.7 24.3 | 22.2 | 19.1 | 16.7 | ||||
| TH-L/R40120 | 111.6 | 40.1 | 32.1 | 29.1 | 26.7 | 22.9 | 20.0 | |
| TH-L-145/R40-150 | 132.2 | 47.5 | 38.0 | 34.5 | 31.6 | 27.1 | 23.7 | |
Hydraulische Einbindung
Der THISION-L/R40 Brauchwasserkessel soll derartig in einem System eingebunden werden, dass einen minimalen Volumenstrom von 30% der Nennvolumenstrom immer gewährleistet werden kann wenn der Brenner eingeschaltet ist. Der THISION-L/R40
Brauchwasserkessel kann eine Temperaturerhöhung von 17K pro Durchgang erzielen. Dies bedeutet, dass für Erwärung des Wassers von 10^ auf 60^ mehrere Durchgänge (3 mal) notwendig sind.
Dies wird normalerweise erzielt durch Anwendung einers Pufferspeichers. Der Volumenstrom zwischen Kessel und Speicher wird von der Kesselkreispumppe sichergestellt.
Die Tabelleziegt die nominale Volumenstromdaten bei einem T von 17K, und dazu die Daten des optionalerhaltliches Pumpensets.
| Datum hydraulische Einbindung Brauchwasserkessel | ||||||||
| ΔT Nominate | Volumen-strom | Kessel-widerstand | Pumpentyp Spän-nung | Kurve Einst. | Förder-höhe | Restforder-höhe | ||
| [K] [m3/h] [kPa] | [-] [V] [-] [kPa] [kPa] | |||||||
| TH-L/R4050 | 17 | 2.4 14 | TOP-Z30/7 RG 230 2 | 42 | 28 | |||
| TH-L/R4065 | 3.1 22 | TOP-Z30/7 RG 230 2 | 36 | 14 | ||||
| TH-L/R4085 | 4 | 40 | TOP-Z30/10 RG | 230 2 | 54 | 14 | ||
| TH-L/R40100 | 4.7 21 | TOP-Z30/7 RG 230 3 | 32 | 11 | ||||
| TH-L/R40120 | 5.6 30 | TOP-Z30/10 RG | 230 3 | 60 | 30 | |||
| TH-L 145 /R40-150 | 6.8 47 | TOP-Z40/7 RG 230 3 | 53 | 6 | ||||
Anlagenbeispiele
Die folgende Beispiele zeigen nur die Anwendungsmöglichkeiten mit den THISION-L/R40 Brauchwasserkessel. Diese Beispiele dürfen nicht in einem Projekt eingesetzt werden ohne die Auslegung der Anlage zuerst von einem Spezialisten beurteilen zu halten.

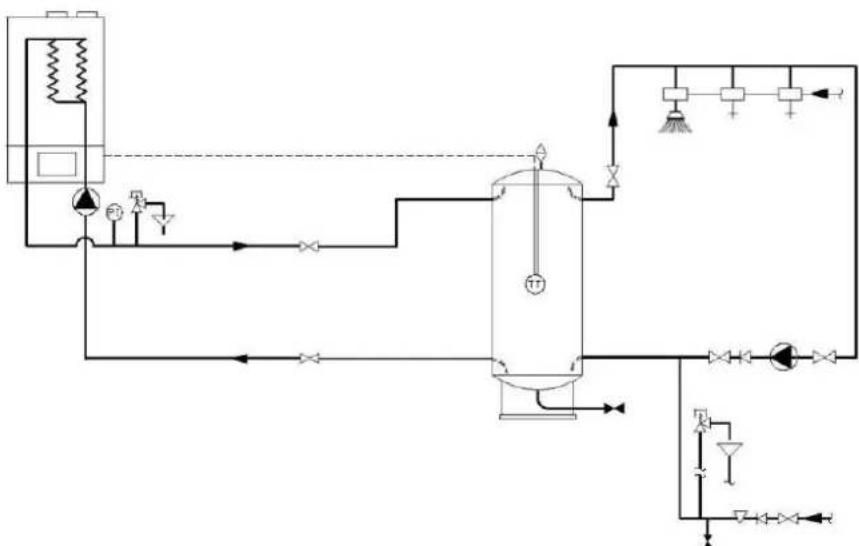

System 1: Brauchwasserkessel mit Pufferspeicher
Brauchwasserkessel angeschlossen an einem Pufferspeicher, Kaltwasseranschluss angeschlossen am Rücklaufanschluss des Speichers. Dies ist der meist gängige Anlage bei Anwendung eines Brauchwasserkessels. Die Kaltwasseranschluss am Rücklauf des Speichers führt zu weniger Start/Stop Zyklen des Brauchwasserkessels und realisiert ein stabiles Temperaturverhalten im Brauchwassersystem.

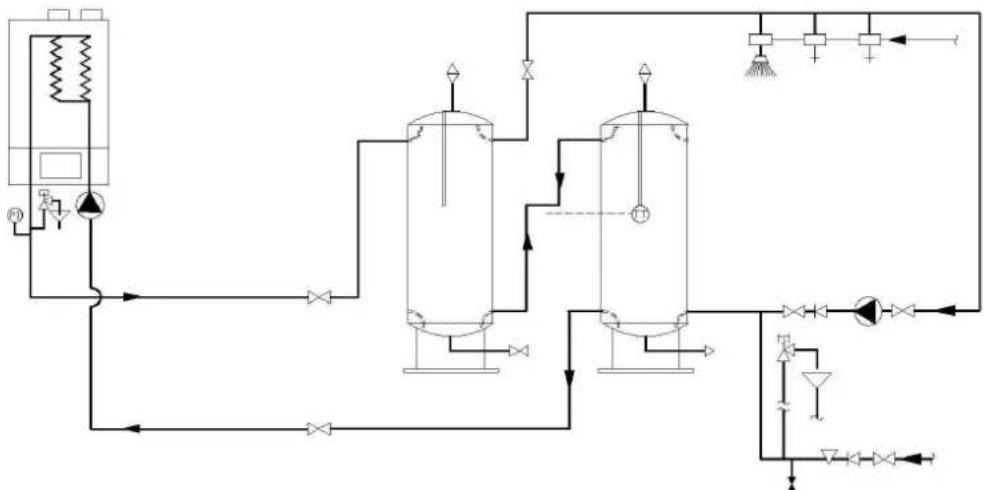

System 2: Brauchwasserkessel mit grossen Pufferspeicher
Bei kurzfristige, aber grossvolumige Wärmeabnahme ist es sinnvoll einen grossen Puffer (oder mehrere keine Puffer in Serie geschaltet) in Kombination mit einem kleinen Brauchwasserkessel zu installieren. Die Leistung des Kessels wird bestimmt von der maximal verfügbare Ladezeit des Puffers

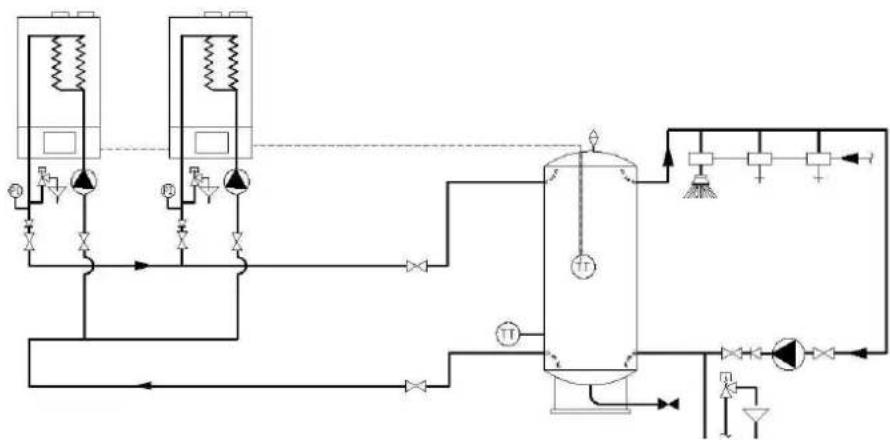

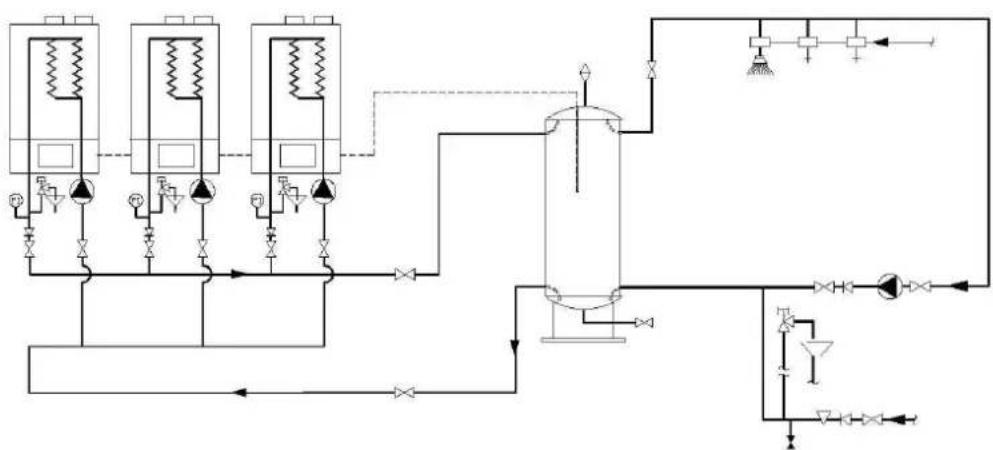

System 3: Brauchwasserkessel in kaskaden
Bei konstante grossvolumigen Wärmeabnahme ist es sinnvoll einen grossen Kesselleistung (oder mehrere Kleinere Leistungen in kaskade) in Kombination mit einem kleinen Puffer zu installieren. Der Puffer reicht nur aus um die Wärmeanforderung während der Startphase des Kessels zu liefern, nach dem liefert die installierte Kesselleistug die komplett benötigte Wärme.


Zubehör
Für die THISION-L/R40 Brauchwasserkessel ist das folgende Zubehört erhältlich:
-- Option Set Pumpe:
| Anschlussmass Komponenten | |||||
| TH-L/R40 | 50/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L 145 /R40-150 |
| Pumpe typ TOP-Z30/7 RG TOP-Z30/10RG | TOP-Z30/7RG | TOP-Z30/10RG | TOP-Z30/10RG | ||
| Pumpe größte G2" G2" G2" G2" G2"G2" | |||||
| Anschluss set G2"x 1¼" G2"x 1¼" | G2"x 1¼" G2"x 1¼" | ||||
- Option kit Sicherheitsventil und Manometer.
| Anschlussmass Komponenten | |||||
| TH-L/R4050/65 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L 145 /R40-150 | |
| Sicherheitsventil | Rp 3¼" | Rp 3¼" | Rp 1" | Rp 1" | Rp 1" |
| Manometer | R1¼" | R1¼" | R1¼" | R1¼" | R1¼" |
Fragen Sie ihren Lieferanten für zusätzliche Information über Zubehör.
THISION-L / R40 IP

Technische documentatione
Tapwaterketel
Technische gegevens
| TH-L/R4050 | TH-L/R4065 | TH-L/R4085 | TH-L/R40100 | TH-L/R40120 | TH-L-145/R40-150 | ||
| Nominaal vermogen bij 80-60°C max/min kW | 45.7/7.7 | 60.8/10.1 81.1 | 13.4 92.9/15.6 | 111.6/18.7 132.2 | 23.3 | ||
| Nominaal vermogen bij 75-60°C max/min kW | 45.8/7.7 | 60.9/10.1 81.3 | 13.4 93.1/15.6 | 111.8/18.7 132.5 | 23.3 | ||
| Nominaal vermogen bij 40/30°C max/min kW | 48.0/8.4 | 63.9/11.1 85.3 | 14.8 100.0/17.2 | 120.0/20.6 142.3 | 3/25. | ||
| Nominale belasting Hi max/min | kW | 46.9/7.8 | 62.4/10.4 | 83.3/13.8 | 95.2/16.0 | 114.3/19.2 | 135.5/23.9 |
| Rendement bij 80/60°C max/min | % | 97.4 | 97.6 | ||||
| Rendement bij 40/30°C max/min | % | 102.4 | 105.0 | ||||
| Jaarrendement (NNG 75/60°C) | % | 104.4 | 106.2 | ||||
| Jaarrendement (NNG 40/30°C) | % | 108-7 | >110 | ||||
| Stilstandsverliezen (Twater = 70°C) | % | <0.20 | 0.20 | ||||
| Max. hoeveelheid condensaat | l/h | 2.6 | 3.5 | 4.8 | 6.4 | 7.7 | 9.1 |
| Gasverbruik H-gas max/min (10,9 kWh/m3) | m3/h | 4.3/0.7 | 5.7/1.0 | 7.6/1.3 | 8.7/1.5 | 10.5/1.8 | 12.4/2.2 |
| Gasverbruik L-gas max/min (8,34 kWh/m3) | m3/h | 5.6/0.9 | 7.5/1.2 | 10.1/1.7 | 11.4/1.9 | 13.7/2.3 | 16.3/2.9 |
| Gasverbruik G31max/min (12,8 kWh/kg) | kg/h | -/- | -/- | -/- | -/- | -/- | -/- |
| Gasdruk G20 | mbar | 20 | |||||
| Gasdruk G25 | mbar | 25 | |||||
| Gasdruk G31 | mbar | -/- | |||||
| Maximale gasdruk | mbar | 50 | |||||
| Rookgastemperatuur bij 80/60°C max/min | °C | 76/63 | |||||
| Rookgastemperatuur bij 40/30°C max/min | °C | 55/39 | |||||
| Rookgashoeveelheid max/min | m3/h | 89/14 | 119/19 | 159/25 | 178/29 | 213/35 | 253/44 |
| CO2instilling G20/G25 max/min | % | 8.5/8.5 | 8.7/8.5 | ||||
| CO2instilling G31max/min | % | -/- | -/- | -/- | -/- | -/- | -/- |
| NOx - waarde max/min | mg/kWh | 44/41 | 39 | ||||
| CO - waarde max/min | mg/kWh | 98/7 | |||||
| Max. toelaatbare schoorsteenweerstand | Pa | 150/15 | 200/15 | ||||
| Watervolume | I | 3.5 | 4.0 | 4.7 | 6.5 | 8.0 | 9.4 |
| Waterdruk max/min | bar | 8/1 | |||||
| Max. watertemperatuur (maximaalthermostat) | °C | 100 | |||||
| Max. temperatursetting | °C | 90 | |||||
| Watervolume bij dT=17K | m3/h | 1.95 | 3.1 | 4 | 4.7 | 5.6 | 6.8 |
| Hydraulisch vermogen | kPa | 9 | 22 | 40 | 21 | 30 | 47 |
| Elektrische aansluiting | V | 230 | |||||
| Frequentie | Hz | 50 | |||||
| Zekerig | A | 10 | |||||
| IP Klasse | - | IPX4D | |||||
| Opgenomen vermogen ketel max/min (excl. | W | 98/26 | 167/38 | 195/30 | 228/36 | 248/44 | |
| Opgenomen vermogen DHW pomp (optie) | W | 150 | 160 | 280 | 165 | 310 | 310 |
| Gewicht (leeg) | kg | 60 | 68 | 80 | 90 | 97 | |
| Geluidsniveau op 1 m afstand | dB(A) | - | |||||
| Minimale ionisatiestroom | μA | 3 | |||||
| PH waarde condensaat | - | 3.2 | |||||
| CE registratienummer | - | CE-0063CM3576 | |||||
| Wateraansluitingen | - | R1.1/4" | R1.1/2" | ||||
| Gasaansluiting | - | R3/4" | R1" | ||||
| Rockgasaansluiting | mm | 100 | 250 | ||||
| Luchtinlaat (voortopepassing als gesloten | mm | 100 | 130 | ||||
| Condensaataansluiting | mm | 22 | |||||
