Produkttyp	Zentralheizkessel
Marke	Elco
Modell	Duatron Kompakt
Abmessungen (HxBxT)	ca. 900 x 500 x 600 mm
Gewicht	ca. 80 kg
Energiequelle	Gas
Heizleistung	ca. 24 kW
Maximale Vorlauftemperatur	90 °C
Betriebsarten	Auto, Komfort 24h, Reduziert 24h, Schutzbetrieb
Display	Ja, mit Bedieneinheit
Trinkwasserbereitung	Ja, integriert
Handbetrieb	Ja, Notbetrieb mit fester Vorlauftemperatur (60 °C)
Schornsteinfegerfunktion	Ja, für Emissionsmessung (max. 15 Minuten)
ECO-Funktion	Ja, vorübergehende Heizungsabschaltung
Ferienprogramm	Ja, datumsgesteuert (Frostschutz oder Reduziert)
Heizkurve	Einstellbar (Steilheit 0.10 – 4.00)
Spracheinstellung	DE, EN, FR, IT, NL
Fehlermeldungen	Codes 10 bis 171 (Fühlerfehler, Brennerstörung usw.)
Wartungscodes	Codes 1,2,3,5,10 (Brennerwartung, Druck usw.)
Ersatzteile	Original über Elco Kundendienst erhältlich
Hersteller	ELCO GmbH, D-64546 Mörfelden-Walldorf

Häufig gestellte Fragen - Duatron Kompakt Elco

Wie stelle ich die Raumtemperatur ein?

Drehen Sie den Raumtemperatur-Regulierknopf (C) nach links oder rechts, um die gewünschte Temperatur einzustellen (10–30 °C, Schritte 0,5 °C). Bestätigen Sie mit der OK-Taste (D) oder warten Sie 5 Sekunden. Drücken Sie ESC, um ohne Speichern zu verlassen.

Was bedeutet die ECO-Funktion?

Die ECO-Funktion schaltet die Heizung vorübergehend aus, um Energie zu sparen. Sie wird automatisch aktiviert, wenn die Außentemperatur über die Sommer-/Wintergrenze steigt. Im Display erscheint das ECO-Symbol. Im Betriebsmodus 'Ständige Komfort-Temperatur' ist die ECO-Funktion deaktiviert.

Wie aktiviere ich den Schornsteinfegerbetrieb?

Drücken Sie kurz die Schornsteinfeger-Taste (F) (< 3 Sekunden). Der Kessel geht in den Betriebszustand für Emissionsmessung. Durch erneutes Drücken oder automatisch nach 15 Minuten wird die Funktion deaktiviert. Im Display erscheint das Schraubenschlüssel-Symbol.

Fehlercode 10: Was bedeutet das?

Fehlercode 10 zeigt einen Fehler des Witterungsfühlers an. Überprüfen Sie die Verbindung und den Fühler. Drücken Sie die Infotaste (G), um weitere Details zu erhalten. Setzen Sie den Fehler ggf. mit der Reset-Taste (H) zurück.

Wie programmiere ich die Heizzeiten?

Gehen Sie ins Menü Zeitprogramm Heizkreis 1 (Zeile 500). Wählen Sie die Vorwahl (z.B. Mo-So) und stellen Sie bis zu 3 Phasen mit Ein- und Ausschaltzeiten ein. Bestätigen Sie mit OK. Die Werkseinstellung ist 6:00–22:00 Uhr.

Wie schalte ich den Trinkwasserbetrieb ein/aus?

Drücken Sie die Betriebsarttaste Trinkwasser (N). Der Balken unter dem Wasserhahn-Symbol im Display zeigt den Status an: sichtbar = Ein, unsichtbar = Aus. Im Aus-Modus bleibt der Frostschutz aktiv.

Was ist der Handbetrieb?

Der Handbetrieb wird durch Drücken der Taste (E) aktiviert. Der Kessel läuft dann mit fester Vorlauftemperatur (Werkseinstellung 60 °C) und alle Pumpen sind eingeschaltet. Er dient als Notbetrieb bei Reglerstörungen und sollte nur kurzzeitig verwendet werden.

Wie stelle ich die Heizkurve ein?

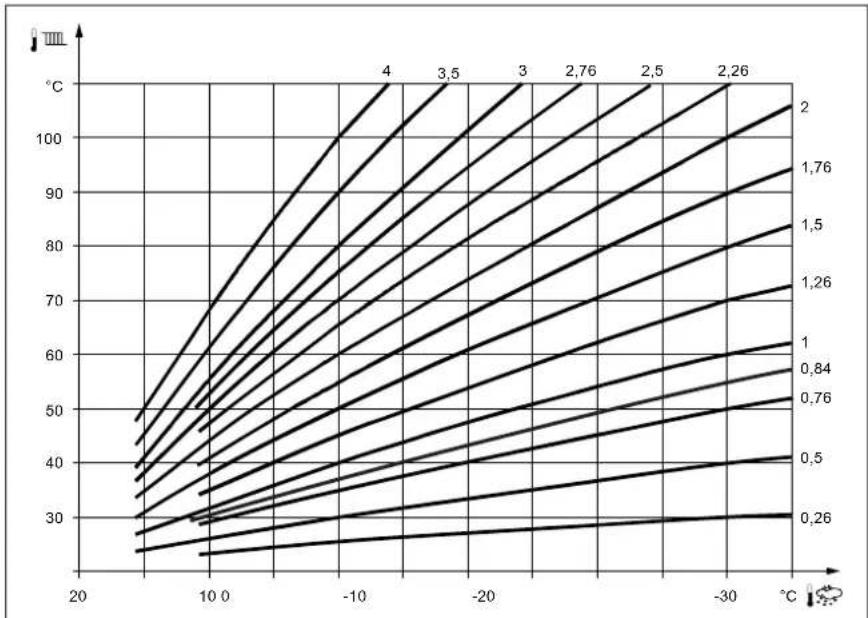

Im Menü Kennlinie Steilheit (Zeile 720 für Heizkreis 1) können Sie die Steilheit zwischen 0,10 und 4,00 einstellen. Standard ist 1,50. Eine höhere Steilheit erhöht die Vorlauftemperatur bei niedrigen Außentemperaturen stärker.

Was bedeutet der Wartungscode 5?

Wartungscode 5 zeigt an, dass die untere Druckgrenze unterschritten wurde. Prüfen Sie den Wasserdruck im Heizsystem und füllen Sie ggf. Wasser nach. Der korrekte Druck ist im Display (Druckanzeige O) ersichtlich.

Wie nutze ich die Ferienfunktion?

Stellen Sie im Menü Ferienprogramm (Zeile 642 für Heizkreis 1) das Start- und Enddatum sowie das Betriebsniveau (Frostschutz oder Reduziert) ein. Die Funktion ist nur im automatischen Modus aktiv. Während des Urlaubs läuft die Heizung auf dem eingestellten Niveau.

BEDIENUNGSANLEITUNG Duatron Kompakt Elco

Produktbeschreibung Schalterblende - Display ....3

Programmierung Bedieneinheit - Überblick über die

Hauptfunktionen 5

Programmierung Endbenutzerebene 6

Informationsanzeige, Handbetrieb, Schornsteinfegerfunktion ....7

Fehler-/Wartungsmeldungen, Code-Verzeichnis 8

Uhrzeit und Datum, Spracheinstellung......9

Uhrzeit-programmierung Ferien-programmierung ....10

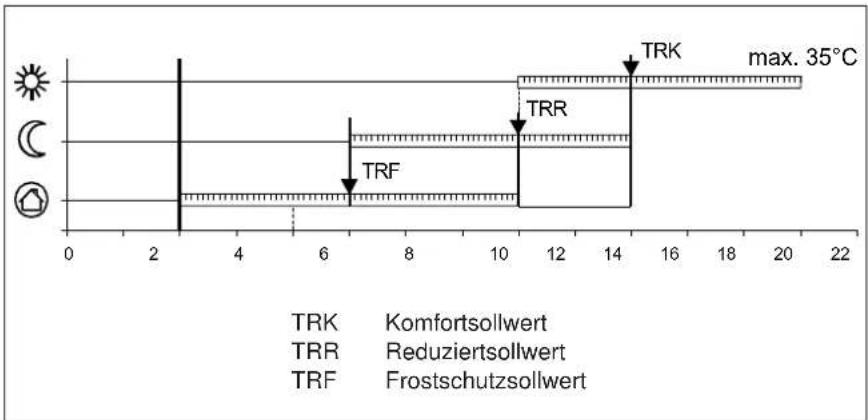

Einstellung der Raumtemperatur, Frostschutz,

Heizkurve 11

ECO-Funktion, der Temperaturwert Sommer-/Winter-Umschaltung 12

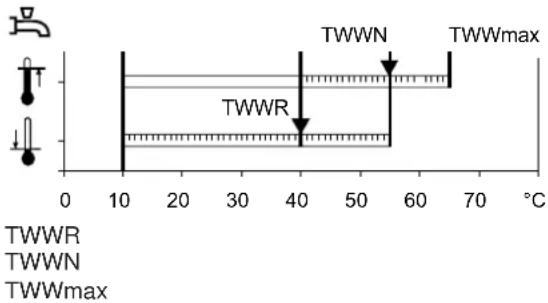

Brauchwarmwasser: Nennwerte 13

Produktbeschreibung

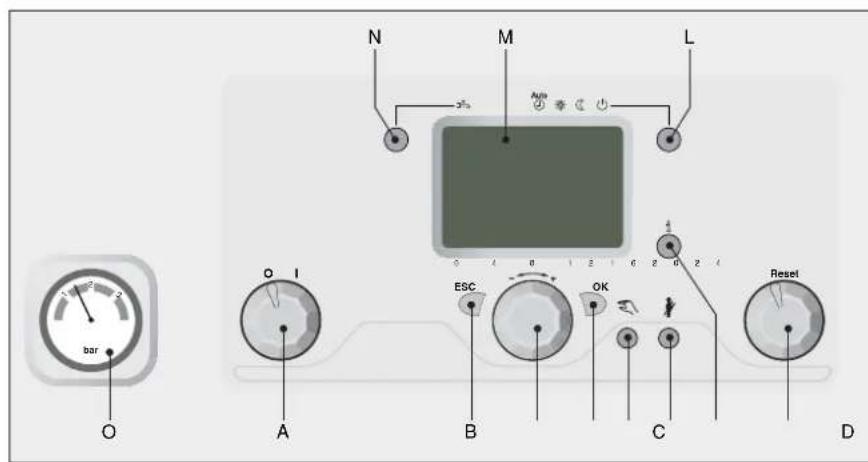

Schalterblende Display

Legende:

A Ein/Aus Schalter

C Temperaturdrehknopf / Auswahlschalter Menü

D Bestätigungstaste (OK)

E Handbetrieb-Funktionstaste

F Schornsteinfeger-Funktionstaste

G Infotaste

H Reset Taste

L Betriebsarttaste Heizkreis(e)

M Display

N Betriebsarttaste Trinkwasser

O Druckanzeige Heizung

E F

G

Betriebsarttaste Trinkwasser (N)

Zum Einschalten der

Trinkwasserbereitung.

(Balken im Display unter Wasserhahn)

Betriebsarttaste Heizkreis (e) (L)

Zur Einstellung 4 verschiedener Heizungsbetriebsarten:

• Auto Uhr: Automatikbetrieb nach Zeitprogramm
• Sonne 24 h: Heizen auf Komfortsollwert
• Mond 24 h: Heizen auf Reduziertwert
• Schutzbetr.: Heizung ausgeschaltet, Frostschutz in Funktion

Infotaste (G)

Abruf folgender Informationen ohne Einfluss auf die Regelung: Temperaturen, Betriebszustand Heizung/Trinkwasser, Fehlermeldungen.

Raumtemperatur-Regulierknopf (C)

• Zur Veränderung der Raumkomforttemperatur
• Mit diesem Drehknopf können bei der Programmierung Einstellungen angewählt und verändert werden.

Bestätigungstaste OK (D)

Mittels dieser Taste werden die vorgenommenen Änderungen von Werten im Menü bestätigt und damit wirksam.

Durch Betätigen dieser Taste kehrt man in das vorangehende Menü bzw. Stufe zurück. Änderungen werden nicht übernommen. Änderungen werden nur durch Drücken der OK Taste (D) wirksam.

Entlüftungsfunktion (E)

Durch das Betätigen der Taste Handbetrieb (E) wird das Gerät auf „Handbetrieb“ gestellt, unabhängig der eingestellten Werte. Das Gerät läuft auf 60°C Vorlauftemperatur und alle Pumpen werden eingeschaltet. Im Display wird ein Symbol „Schraubschlüssel“ angezeigt. Diese Funktion dient als vorübergehende Maßnahme um die Funktion des Gerätes zu gewährleisten im Falle eines nicht funktionierenden Reglers, bzw. falscher Einstellungen und sollte keinesfalls über einen längeren Zeitraum verwendet werden

Schornsteinfeger-Funktionstaste (F)

Durch kurzes Drücken der Taste geht der Kessel in den Betriebszustand für die Emissionsmessung, durch erneutes Drücken der Taste bzw. automatisch nach 15 Minuten deaktiviert (Anzeige durch Schraubenschlüssel-Symbol)

Reset Taste (H)

Durch betätigen des Resetschalters wird die Verriegelung des Brenners aufgehoben.

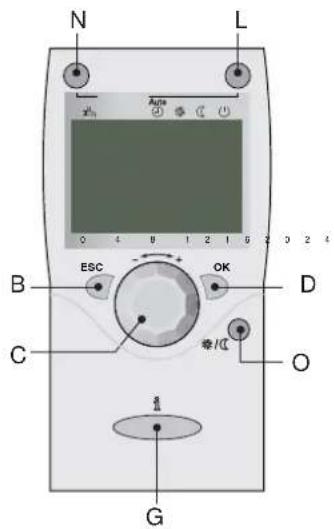

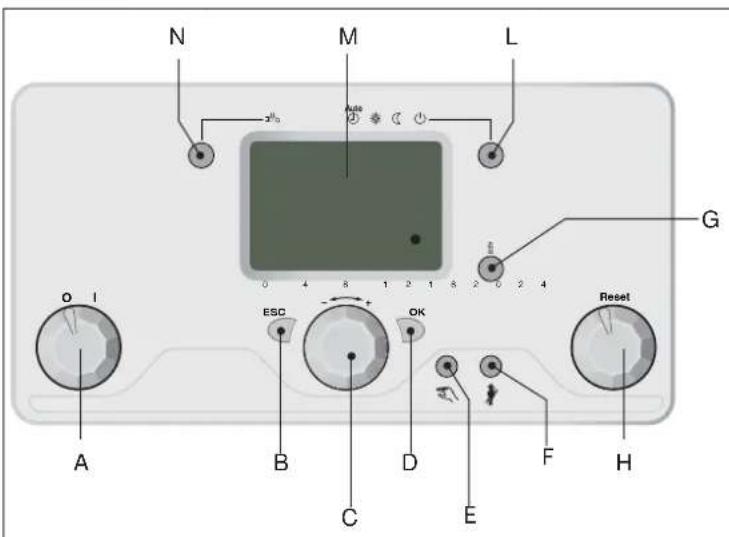

Display der Schalterblende Display Fernbedienung QAA75

A Ein/Aus Schalter
B Menü verlassen (ESC)
C Auswählen (Rechts- / Linksdrehung)
D Bestätigungstaste (OK)
E Funktionstaste Handbetrieb
F Schornsteinfegerbetrieb
G Infotaste
H Reset Schalter
L Heizbetrieb wählen (Reglerstopfunktion bei Tastendruck > 3 sek.)
M Display
N Trinkwasser wählen
O Betriebsumschaltung Komfort/Absenkbetrieb (QAA75)

Heizen auf Komfortsollwert
Heizen auf Reduziert sollwert
Heizen auf Frostschutzsollwert
Laufender Prozess - bitte warten
Batterien leer (QAA75)
Brenner in Betrieb
Fehlermeldungen
INFO Infoebene aktiviert
PROG Programmierung aktiviert
ECO Heizung vorübergehen ausgeschaltet; ECO Funktion aktiv
Ferienfunktion aktiv
1112 Bezug auf den Heizkreis
Handbetrieb / Schornsteinfegerbetrieb

Bedieneinheit

Überblick über die Hauptfunktionen

Taste Aktion Vorgehensweise Anzeige / Funktion
	Die gewünschte Raumtemperatur einstellen	HK2 gemeinsam mit HK1Drehknopf links/rechts betätigenDrehknopf erneut drehen Abspeichern mit Taste OK oder 5 sec. wartenoder - Tastendruck ESC	Anzeige der eingestellten RaumtemperaturÄnderung der Temperatureinstellung (die Temperatur kann von 10 bis 30°C mit Schritten von jeweils 0,5°C geändert werden)Speichern des eingestellten WertesNach 3 Sekunden erscheint wieder die Standardanzeige
	Trinkwasserbetrieb EIN- oder AUS-schalten	Tastendruck Trinkwasserbetrieb	Ein / Aus(Segmentbalken unter Trinkwassersymbol sichtbar / unsichtbar)-Ein: Trinkwasserbereitung nach Schaltprogramm-Aus: keine Trinkwasserbereitung-Schutzfunktionen aktiv
	Betriebsart wechseln	AutoWerkseinstellung1x kurzer Tastendruck*erneuter kurzer Tastendruck(erneuter kurzer Tastendruck)	Automatikbetrieb EIN, mit:-Heizbetrieb nach Zeitprogramm-Temperatur-Sollwerte nach Heizprogramm-Schutzfunktionen aktiv-Sommer/Winter Umstellautomatik aktiv-ECO-Funktionen aktiv(Segmentbalken unter entsprechendem Symbol sichtbar)Dauernd KOMFORT heizen EIN, mit:-Heizbetrieb ohne Zeitprogramm auf Komfort-Sollwert-Schutzfunktionen aktivDauernd REDUZIERT heizen EIN, mit:-Heizbetrieb ohne Zeitprogramm auf Reduziert-Sollwert-Schutzfunktionen aktiv-Sommer/Winter Umstellautomatik aktiv-ECO-Funktionen aktivSchutzbetrieb Ein, mit:-Heizbetrieb ausgeschaltet-Temperatur nach Frostschutz-Schutzfunktionen aktiv
[OK74]	Anzeige versch.Informationen	Bei jedem Drücken der Taste erscheinen nach und nach sämtliche aktuell verfügbaren Informationen (auf dem Display erscheint der Schriftzug INFO)Es ist möglich, dass basierend auf der Konti guration und dem Betriebsmodus einige Informationssegmente nicht angezeigt werden können.	- Heizgerätestatus - Raumtemperatur- Solar-Status - min. Raumtemperatur- BWW-Status - max. Raumtemperatur- Status Heizkreislauf 1 - Außentemperatur- Status Heizkreislauf 2 - min. Außentemperatur- Status Heizkreislauf P - max. Raumtemperatur- Datum/Uhrzeit - BWW- Temperatur- Fehlermeldung - Kesseltemp.- Wartungsmeldung - Vorlauftemperatur- Spezialbetrieb - Telefon Kundendienst
bewert	HandbetriebÄnderung der Heizungstemperatur	Die TastedrückenDie TastedrückenDie OK-Taste drücken, den Auswahlschalter so lange drehen, bis der gewünschte Wert erreicht ist, nochmal OK drückenESC drückenDie Tastedrücken	Handbetrieb Ein (Symbol-Schraubenschlüssel sichtbar)-Heizbetrieb auf voreingestellte Kesseltemperatur (Werkseinstellung = 60 °C)301: Handbetrieb Sollwert Handbetrieb einstellen?blinkende Temperaturanzeige gewünschten Sollwert einstellenStatus Kessel
symaz	Aktivierung Schornsteinfegerfunktion	Tastendruck (< 3 sec)erneuter Tastendruck (< 3 sec)erneuter Tastendruck (< 3 sec)	Schornsteinfegerfunktion EINSchornsteinfegerfunktion AUS

Programmierung Endbenutzerebene

-Grundanzeige "Kesseltemperatur"

-1x OK - Taste drücken

-mit dem + - Drehknopf z.B. "Menü Trinkwasser" auswählen

-1x OK - Taste drücken

-mit dem + - Drehknopf z.B. im Menü Trinkwasser "Parameter № 1612 Reduziertwertsollwert" anwählen

-1x OK - Taste drücken

-mit dem + - Drehknopf aktuellen Wert verändern

-1x OK - Taste drücken -> Wert ist

gespeichert

- mit 2x ESC - Taste zurück zur Grundanzeige "Kesseltemperatur . . ."

Menü	Zeile	Funktion	Einheit	Min.	Max.	Werkseinstellungen
Uhrzeit und Datum	1 Stunden / Minuten 00:00 23:59 -- . --
	2 Tag / Monat tt.MM 01.01 31.12 -- . --
	3 Jahr jj 2004 2099 -- . --
Bedieneinheit	20	Sprachauswahl	-	Englisch, Deutsch, Französisch, Italienisch, Holländisch		Deutsch
Zeitprogramm Heizkreis 1	500	Vorwahl	-	Mo-So, Mo-Fr, Sa-So / Mo, Di, Mi, Do, Fr, Sa, So		Mo-So
	501	Mo-So: 1. Phase Ein	hh:mm	00:00 24:00		6:00
	502	Mo-So: 1. Phase Aus				22:00
	503	Mo-So: 2. Phase Ein				-- . --
	504	Mo-So: 2. Phase Aus				-- . --
	505	Mo-So: 3. Phase Ein				-- . --
	506	Mo-So: 3. Phase Aus				-- . --
	516	Standardwerte	-	ja	nein	nein
Zeitprogramm 3 HKP	540	Vorwahl	-	Mo-So, Mo-Fr, Sa-So / Mo, Di, Mi, Do, Fr, Sa, So		Mo-So
	541	Mo-So: 1. Phase Ein	hh:mm	00:00 24:00		6:00
	542	Mo-So: 1. Phase Aus				22:00
	543	Mo-So: 2. Phase Ein				-- . --
	544	Mo-So: 2. Phase Aus				-- . --
	545	Mo-So: 3. Phase Ein				-- . --
	546	Mo-So: 3. Phase Aus				-- . --
	556	Standardwerte	-	ja	nein	nein
Zeitprogramm 4 TWW	560	Vorwahl	-	Mo-So, Mo-Fr, Sa-So / Mo, Di, Mi, Do, Fr, Sa, So		Mo-So
	561	Mo-So: 1. Phase Ein	hh:mm	00:00 24:00		6:00
	562	Mo-So: 1. Phase Aus				22:00
	563	Mo-So: 2. Phase Ein				-- . --
	564	Mo-So: 2. Phase Aus				-- . --
	565	Mo-So: 3. Phase Ein				-- . --
	566	Mo-So: 3. Phase Aus				-- . --
	576	Standardwerte	-	ja	nein	nein
Ferienheizkreis 1 (642-648) Heizkreis P (662-668)	642 / 662	Start Tag/Monat tt.MM 01.01		31.12 -- . --
	643 / 663	Ende Tag/Monat	tt.MM	01.01	31.12	-- . --
	648 / 668	Betriebsebene	-	Frostschutz	Reduziert	Frostschutz
Heizkreis 1(710-730) Heizkreis P(1310-1330)	710 / 1310	Komfortsollwert	°C	Zeilenwert 712	30	20.0
	712 / 1312	Reduziertssollwert	°C	Zeilenwert 714	Zeilenwert 710	16
	714 / 1314	Frostschutzsollwert	°C	4	Zeilenwert 712	10.0
	720 / 1320	Kennlinie Steilheit	-	0.10	4.0	1.50

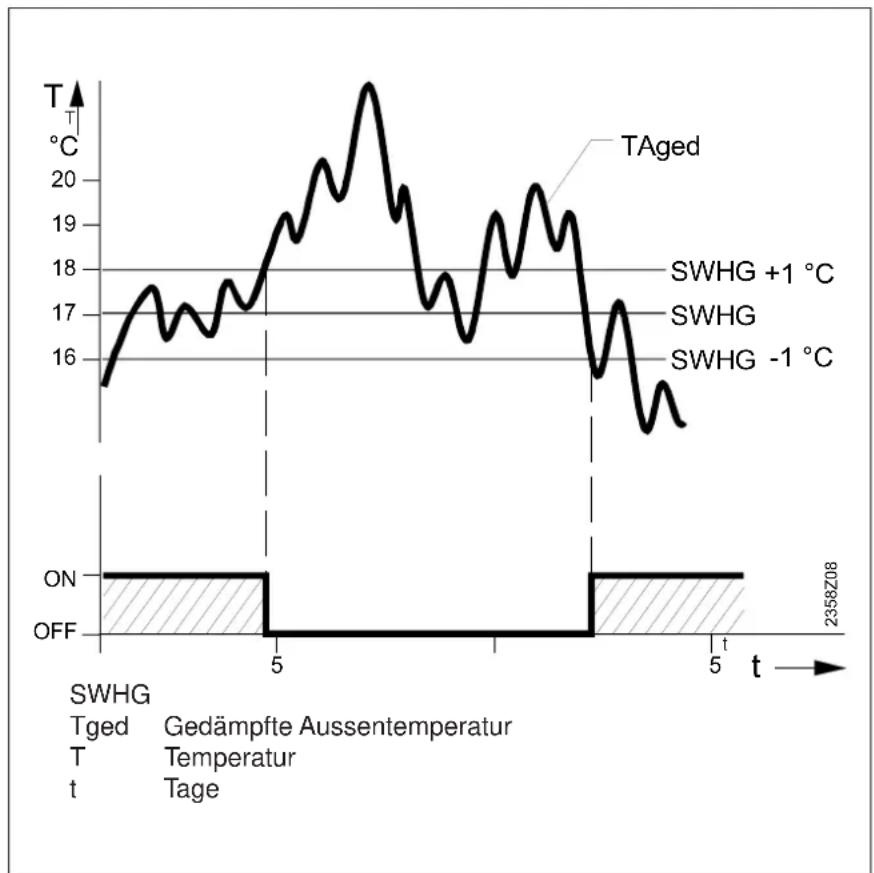

	730 / 1330	Sommer/Winter Heizgrenze	°C	8	30	20
BWW	1610	Nennsollwert	°C	Zeilenwert 1612	65	55
	1612	Reduziertssollwert	°C	8	Zeilenwert 1610	40

Programmierung

Informationsanzeige Handbetrieb Schornsteinfegerfunktion

Informationsanzeige

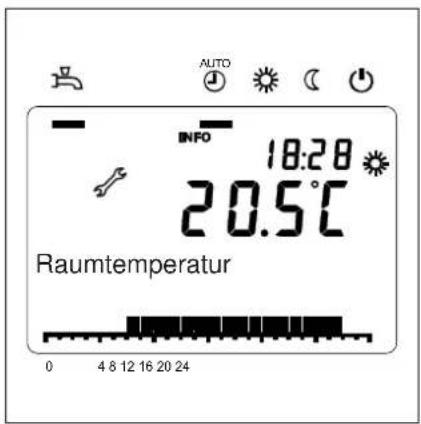

Durch das Drücken der Informationstaste können verschiedenen Werte angezeigt werden.

Mögliche Infowerte

Je nach Gerätetyp, -konfi guration und Betriebszustand sind einzelne Infozeilen ausgeblendet.

• Fehlermeldung
• Wartungmeldung
• Spezieller Betriebsmodus
• Raumtemperatur
  • Raumtemperatur Minimum
  • Raumtemperatur Maximum
• Kesseltemperatur
• Außentemperatur
  • Aussentemperatur Minimum
  • Aussentemperatur Maximum
• Trinkwassertemperatur 1
• Status Kessel
• Solar-Status
  • Status Heizkreis 1 / 2
• Status Heizkreis P
• Datum / Uhrzeit
  • Telefon Kundendienst

Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordei nierten Handbetrieb-Zustand gesetzt.

Das im Handbetrieb aktivierte Relais des Brenners kann mittels eines elektronischen Wärmereglers (TR) deaktiviert werden.

Sollwerteinstellung Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das Wartungs/Sonderbetriebsymbol angezeigt. Im Kesselmenü kann in Parameter Zeile 2214 der Sollwert für den Handbetrieb eingestellt werden

Schornsteinfegerfunktion

Die Schornsteinfunktion wird durch kurzes Drücken der Taste gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für die Emissionsmessung (Abgas).

Programmierung

Fehler-/Wartungsmeldung

Code-Verzeichnis

Fehlermeldung

Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Wartung oder Sonderbetrieb Erscheint dieses Symbol. liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Code-Verzeichnisse

Fehlermeldungen

Fehlercode	Beschreibung
10	Witterungsfühler Fehler
20	Kesseltemperatur 1 Fühlerfehler
30	Vorlauftemperatur 1 - Fühlerfehler
40	Rücklauftemperatur 1 Fühlerfehler
50	Trinkwassertemperaturfühler / Thermostat 1 Fehler
52	Trinkwassertemperaturfühler / Thermostat 2 Fehler
57	TWW Zirkulationstemperatur Fühlerfehler
60	Raumtemperatur 1 Fühlerfehler
73	Kollektortemperatur 1 Fühlerfehler
83	BSB - Draht Kurzschluss
85	BSB - Funk Kommunikationsfehler
109	Kesseltemperatur Überwachung
117	Wasserdruck zu hoch
118	Wasserdruck zu niedrig
121	Vorlauftemperatur Heizkreis 1 nicht erreicht
127	Legionellentemperatur nicht erreicht
131	Brennerstörung
146	Konfi gurationsfehler Sammelmeldung
171	Alarmkontakt 1(H1) aktiv

Wartungscodes

Wartungscode	Beschreibung
5	Untere Druckgrenze
1	Brennerwartung (Brennerbetriebstunden)
2	Brennerstarts überschritten
3	Brennerwartung (Allgemeines Zeitintervall: Monate Service)
10	Batterie Aussenfühler wechseln

Programmierung

Uhrzeit und Datum Spracheinstellung

Uhrzeit und Datum

Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.

Zeile Bedienzeile Werkseinstellung
1 Stunden / Minuten
2 Tag / Monat
3 Jahr

Sprache

Für die Anzeige kann die deutsche, englische, italienische, französische oder niederländische Sprache gewählt werden.

Zeile Bedienzeile Werkseinstellung
20 Sprache Deutsch

Uhrzeit-Programmierung

Ferien-Programmierung

Für die Heizkreisläufe und die Produktion von warmem Brauchwasser kann aus verschiedenen Uhrzeiten ausgewählt werden. Im automatischen Betriebsmodus kann das Temperaturniveau verwaltet und geändert werden (und somit die entsprechenden Sollwerte). Dies geschieht mittels der eingestellten Umschaltuhrzeiten.

Die Umschaltuhrzeiten einstellen

Umschaltuhrzeiten

Die Umschaltuhrzeiten können mehreren Wochentagen gleichzeitig zugeordnet bzw. für jeden einzelnen Tag separat eingestellt werden. Dank der Voreinstellung von Tagesgruppen (z.B. Mo-Fr oder Sa-So), für welche die gleichen Umschaltuhrzeiten gelten, ist die Einstellung der Uhrzeiten sehr viel schneller geworden.

Zeilennr.			Bedienzeile Werkseinstellung
Heizkreis 1	HKP 4/BWW
500 540	560		Vorauswahl des Zeitraums:Mo-SoMo-FrSa-SoMo...So	Mo-So
501 541	561 1. Phase	Ein 6:00
502 542	562 1. Phase	Aus 22:00
503 543	563 2. Phase	Ein -- . --
504 544	564 2. Phase	Aus -- . --
505 545	565 3. Phase	Ein -- . --
506 546	566 3. Phase	Aus -- . --

Standardprogramm

Sämtliche Stundenprogramme können auf die im Werk eingestellten Werte zurückgestellt werden. Alle Stundenprogramme verfügen über eine eigene Befehlszeile, über welche dieser Reset durchgeführt werden kann. Hinweis: In diesem Fall gehen die individuellen Einstellungen verloren.

Bedienzeile Werkseinstellung
516, 536, 556, 576 Standardwerte

Urlaub

Mittels des Urlaubsprogramms ist es möglich, die Heizkreisläufe, basierend auf einem Datum (Kalender), auf ein bestimmtes Betriebsniveau umzustellen.

- Das Urlaubsprogramm kann ausschließlich im automatischen Betriebsmodus benutzt werden.

Zeilennr.		Bedienzeile Werkseinstellung
Heizkreis 1 HKP
642 662	Beginn	6:00
643 663	Ende	22:00
648 668		BetriebsniveauFrostschutz Reduziert	Frostschutz

Programmierung

Einstellung der Raumtemperatur Frostschutz Heizkurve

Für die Heizkreisläufe stehen verschiedene Funktionen zur Verfügung, die bei jedem Kreislauf einzeln eingestellt werden können.

Zeilennr.		Bedienzeile Werkseinstellung
Heizkreis 1 HKP
710 1310 Komfortsollwert 20°C
712 1312 Reduziertssollwert 16°C
714 1314 Frostschutzsollwert 10°C

Raumtemperatur

Die Raumtemperatur kann basierend auf verschiedenen Sollwerten verwaltet werden. Diese Sollwerte werden basierend auf dem ausgewählten Betriebsmodus aktiviert und erzeugen verschiedene Temperaturniveaus in den Räumlichkeiten. Die Felder zum Einstellen der Sollwerte sind entsprechend der graphischen Darstellung unabhängig voneinander. Ohne einen Raumtemperaturfühler ist der Heizregler nicht imstande, die gewünschte Raumtemperatur genau einzustellen. Es ist demnach notwendig, die Sollwerte anzupassen.

Frostschutz

Durch den Modus "Frostschutz" wird verhindert, dass die Raumtemperatur zu stark sinkt. Zu diesem Zweck ist das Gerät basierend auf dem Sollwert des Frostschutzes eingestellt.

Heizkurve

Die Heizkurve dient zum Einstellen des Vorlauf-Sollwerts, mit welchem die Vorlauftemperatur, basierend auf den entsprechenden klimatischen Bedingungen, eingestellt werden kann. Die Heizkurve kann mittels verschiedener Parameter angepasst werden, so dass die Leistung des Geräts und somit die Raumtemperatur auf die persönlichen Bedürfnisse angepasst werden kann.

Neigung der Heizkennlinie

Mittels der Neigung der Heizkennlinie kann, basierend auf der Außentemperatur, eine Änderung der Vorlauftemperatur bestimmt werden. Wenn sich die Raumtemperatur nur bei niedrigen Außentemperaturen verändert, muss ihre Steilheit korrigiert werden.

Erhöhung des Einstellwertes: Die Vorlauftemperatur wird vor allem bei niedrigen Außentemperaturen erhöht.

Reduzierung des Einstellwertes: Die Vorlauftemperatur wird vor allem bei niedrigen Außentemperaturen reduziert.

Zeilennr.		Bedienzeile	Werkseinstel-lung
Heizkreis 1	HKP
720	1320	Kennlinien-Stellheit	1.5

Programmierung

ECO-Funktion

Sommer-/Winterheizgrenze

ECO-Funktion

Zeilennr.		Bedienzeile Werkseinstellung
Heizkreis 1 HKP
730 1330 Sommer-/Winterheizgrenze 20°C

Sommer-/Winterheizgrenze

Mittels dieses Wertes wird die Heizung basierend auf der Außentemperatur aktiviert bzw. deaktiviert. Wenn der automatische Betriebsmodus aktiviert ist, erfolgt die Umschaltung unabhängig.

Erhöhung: Verfrühte Umwandlung auf den Winterbetrieb und verspätete Umschaltung auf den Sommerbetrieb Reduzierung: Verspätete Umwandlung auf den Winterbetrieb und verfrühte Umschaltung auf den Sommerbetrieb

• Im Betriebsmodus "Ständige Komfort-Temperatur" ist diese Funktion nicht aktiviert
• Auf dem Display erscheint "ECO"
  • Die Außentemperatur wird basierend auf der Dynamik des Gebäudes abgeschwächt.

Programmierung

Menü: Trinkwasser

Sollwerte

Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.rt.

Zeilennr. Bedienzeile Werkseinstellung
1610 Nennsollwert 55°C
1612 Reduziertssollwert 40°C

Service:

ELCO GmbH

D - 64546 Mörfelden-Walldorf

ELCO Italia S.p.A.

IT - Via Roma, 64 - 31023 Resana - TV

ELCO Österreich GmbH

A - 2544 Leobersdorf

ELCOTHERM AG

CH - 7324 Vilters

ELCO-Rendamax B.V.

NL - 1410 AB Naarden

ELCO Belgium n.v./s.a.

B - 1731 Zellik
