Producttype	Draadloze boorschroevendraaier
Merk	Silverline
Model	10,8V boor-/schroefmachine
Nominale spanning	10,8 V DC
Accutechnologie	Lithium-ion
Onbelast toerental (laag)	0 - 350 min⁻¹
Onbelast toerental (hoog)	0 - 1150 min⁻¹
Boorkopcapaciteit	10 mm (3/8")
Boorcapaciteit (staal)	6 mm
Boorcapaciteit (hout)	19 mm
Type lader	230-240 V~, 50 Hz, 13 W
Uitgangsspanning lader	12 V DC, 450 mA
Laadtijd	3 tot 5 uur
Geluidsdrukniveau	68 dB(A)
Geluidsvermogenniveau	79 dB(A)
Trilling (boren in metaal)	2,4 m/s²
Garantie gereedschap	3 jaar
Garantie accu	30 dagen
Beschermingsgraad (lader)	IPX0
Beschermingsklasse (lader)	II (dubbele isolatie)
Lengte netsnoer	2 m

Veelgestelde vragen - 10.8V Drill Driver SILVERLINE

Hoe laad ik de accu van de Silverline 10,8V boor- schroefmachine op?

Plaats de accu in de lader tot deze goed vastzit. Sluit de lader aan op een geschikt stopcontact (230-240 V). Het groene LED-lampje geeft aan dat de lader klaar is. Tijdens het laden branden zowel het groene als rode lampje. Wanneer de accu volledig is opgeladen, blijft alleen het groene lampje branden. De laadtijd is 3 tot 5 uur.

Wat is de laadtijd van de accu?

De normale laadtijd is ongeveer 3 uur voor een recent ontladen accu. Als de accu langdurig ontladen is geweest, kan dit tot 5 uur duren. Laad de accu altijd bij kamertemperatuur (10-40°C).

Hoe plaats ik een boor in de boorkop?

Zorg dat de accu is verwijderd. Open de boorkop door het achterste deel van de ring vast te houden en het voorste deel tegen de klok in te draaien. Plaats de boor in het midden en draai de voorste ring met de klok mee vast terwijl u het achterste deel vasthoudt.

Hoe verander ik de draairichting van de boor?

Gebruik de draairichtingschakelaar boven de trekker. Duw de schakelaar naar rechts voor linksom, naar links voor rechtsom. Verander nooit van richting terwijl de machine draait. Middenstand = vergrendeling (veiligheid).

Hoe stel ik het koppel in?

Draai aan de koppelring (getande ring) om de gewenste instelling te kiezen. Hoe hoger het getal, hoe groter het koppel. Begin met een laag koppel en verhoog indien nodig. Het boorsymbool staat voor de boormodus (maximaal koppel).

Wat moet ik doen als de boormachine niet start?

Controleer eerst of de draairichtingschakelaar niet in de middenstand (vergrendeling) staat. Als de trekker geblokkeerd blijft, duw de schakelaar dan naar rechts of links. Als de accu leeg is, laad deze dan op of vervang hem. Neem bij aanhoudende problemen contact op met de Silverline klantenservice.

Hoe gebruik ik de boormachine in schroefmodus?

Selecteer stand 1 (laag toerental) met de toerenregelaar. Gebruik een universele bitadapter en een geschikte schroefbit. Stel het juiste koppel in op basis van de schroef en het materiaal. Schroef nooit in de boormodus (maximaal koppel).

Wat zijn de geluids- en trillingsniveaus van het apparaat?

Het geluidsdrukniveau is 68 dB(A) en het geluidsvermogenniveau is 79 dB(A) (onzekerheid K=3 dB). De trillingen (boren in metaal) zijn 2,4 m/s² (onzekerheid K=1,5 m/s²). Draag gehoorbescherming als het niveau boven de 85 dB(A) komt.

Hoe reinig en onderhoud ik de boormachine?

Koppel de lader los en verwijder de accu voordat u onderhoud uitvoert. Reinig het apparaat met een zachte, droge doek en de ventilatieopeningen met perslucht. Gebruik geen bijtende middelen. Smeer bewegende delen licht in met een smeerspray. Controleer regelmatig of de bevestigingsschroeven goed vastzitten.

Waar kan ik de accu aan het einde van zijn levensduur recyclen?

Lithium-ion accu's mogen niet bij het huishoudelijk afval. Lever ze in bij een daarvoor bestemd inzamelpunt (milieustraat, winkel, enz.). Neem contact op met uw gemeente voor beschikbare recyclingcentra. Verbrand de accu niet en verhit deze niet boven 60°C.

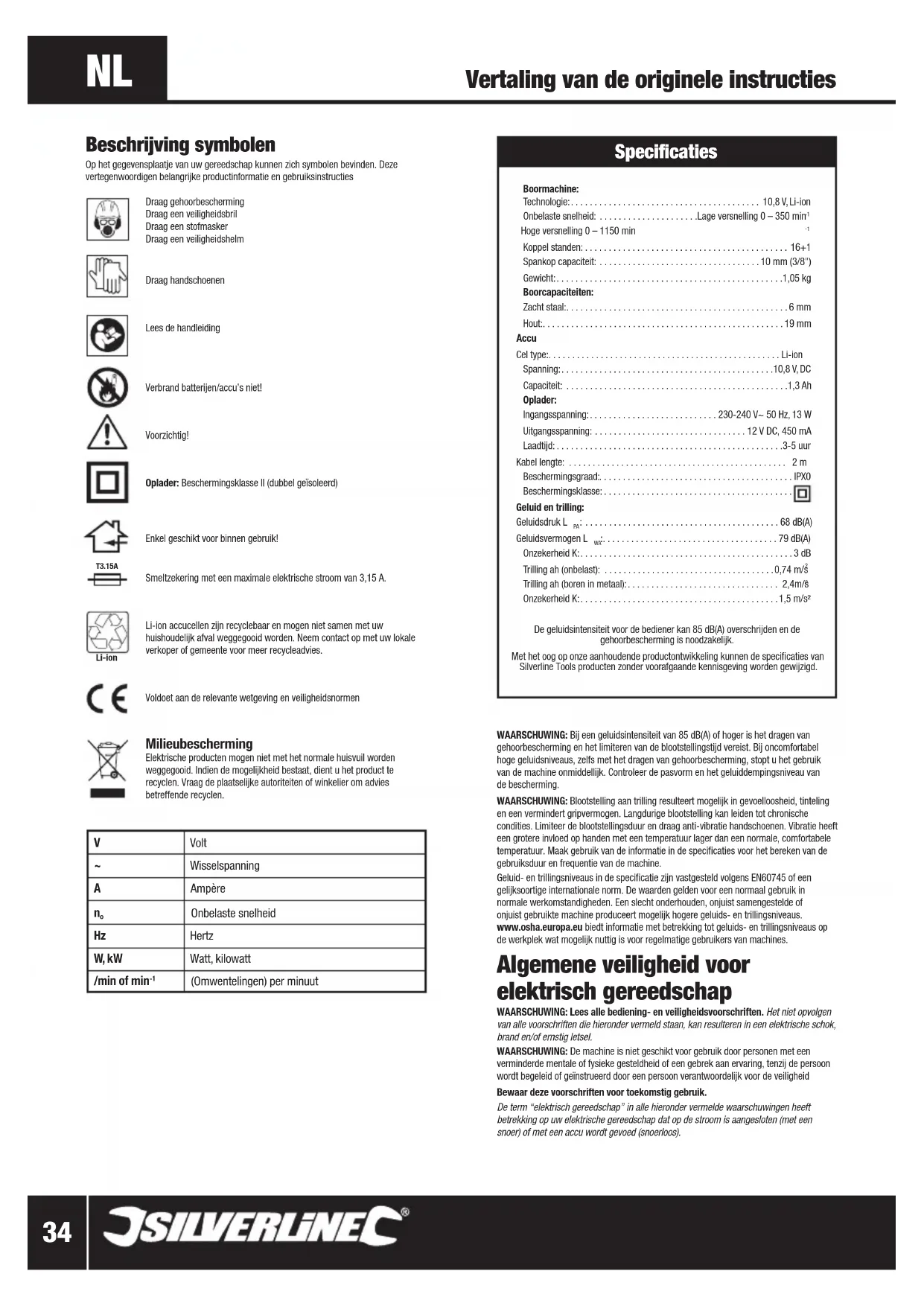

GEBRUIKSAANWIJZING 10.8V Drill Driver SILVERLINE

Beschrijving symbolen

Op het geveensplaatie van uw gereedschap hunzich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruksinstrumentes

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Verbrand batterijen/accu's nicht

Voorzichtig!

Oplader: Beschermingsklasse II (dubbel geisoleerd)

Enkel geschikt voor binnen gebruik!

Smeltzekering met een maximale elektrische stroom van 3,15 A.

Li-ion accuellen zijn recyclebaar en mogen NietSAMen met uw huishoudelijk afval weggegoid worden. Neem contact op met uw lokale verkoper of gemeente voor meer recycleadvies.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Elektrische producten mogen nicht met het normale huisvuil worden weggegoid. Indien de maybelijklke bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

V	Volt
~	Wisselspanning
A	Ampère
n0	Onbelaste snugheid
Hz	Hertz
W, kW	Watt, kilowatt
/min of min-1	(Omwentelingen) per minut

Specifications

Boormachine:

Technologie: 10,8 V, Li-ion

Onbelaste snelheid: Lage versnelling 0-350 min

Hoge versnelling 0-1150 min

Koppel standen: 16+1

Spankop capacitit: 10 mm (3/8")

Gewicht: 1,05 kg

Boorcapaciteiten:

Zacht staal: 6 mm

Hout: 19 mm

Accu

Cell type: Li-ion

Spanning: 10,8 V, DC

Capacitite: 1,3 Ah

Oplader:

Ingangsspanning: 230-240 V~50 Hz,13 W

Uitgangsspanning: 12 V DC, 450 mA

Laadtijd: 3-5 urn

Kabel lengte: 2 m

Beschermingsgraad: IPX0

Beschermingsklasse:

Geluid en trilling:

Geluidsdruk L 68 dB(A)

Geluidsvermögen L 79 dB(A)

Onzekerheid K: 3 dB

Trilling ah (onbelast): 0,74 m/s

Onzekerheid K: 1,5 m/s²

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescheming is nooodzakelijk.

Met het oog op once aanhoudende productontwikkeling kennen de specificaties van Silverline Tools producten zonder voorafgaande kennisgeving worden gewijzigd.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescheming en het limiteren van de blootstellingsstijd vereist. Bij oncomfortabel hoge geluidsniveauaus, zichs met het dragen van gehoorbescheming, stopt u het gebruik van de machine onmiddelijk. Controller en pasvorm en het geluideddempingsniveau van de bescherming.

WAARSCHUWING: Bootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een verminderigripervermogen. Langdurige bootstelling kan leiden tot chronische conditions. Limiteker de bootstellingsduur en draag anti-vibratie handschoenen. Vibratie heegt een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en fregentie van de machine.

Geluid- en trillings niveaus in de specificatie zich vastgesteld volgens EN60745 of een gelijsksoortige internationale norm. De waarden gelden voor een normal gebruik in normale werkomstandigheden. Een slecht onderhonden, onjuist samengestelde of onjuist gezubrukte machine produeert möglichk hogere geluids- en trillings niveaux.

www.osha.europa.eu biodt informatatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat möglichnuttig is voor regelmatige gebruikers van machines.

Algemene verilgheit voor elektrisch gereedschap

WAARSCHUING: Lees alle bediening- en veilighedsvoorrichten. Het Niet opvlogen van alle voorrichten die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letset.

WAARSCHUWING: De machine ist nicht geschickt voor gebruik door personen met een vermindernde mentale of sysieke gesteeldeid of een gebrek aan ervaring, tenzij de person wordt begeleid of geinstruelderd door een persoon verantvoordelijk voor de vereilighde

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu worden gevoed (snoerfoos).

Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk Niet met elektrisch gereedschap in explosieve omgevingen, bijoorbeind in de aanwezigheid van ontv lambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kannen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door affleiding kutu de controle over het gereedschap verliezen.

a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker Niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gegruik van ontgewijzigde stekkers en passende stopcontactenvinder het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals piljen, radiatoren, formuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw licham geaat worden.
c) Laat elektrisch gereedschap Niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer Niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wonneer u elektrisch gereedschap buiten gebruikt, kaak dan gebruik van een verlangsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlangsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beweigling (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanner u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanner u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheidijdens het bedieren van elektrisch gereedschap kan leiden tot emstig letsei.
b) Maak gebruik van personlijke bescherming. Draag altijd eeneilveiligheidsbril.
Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende
veiligheidschoenen een Helm of gehoorbescheming, verminder het risico op
personlijk hetsel.
c) Zorg ervoor dat het apparaatietne per ongeluk wordt gestart. Controleer de schakelaar in de uitstand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluien op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleults voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letse!.
e) Reik nicht te ver. Blij altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situatives.
f) Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren können vast komen te zitten in bewegende delen.
g) Als er onderden aan voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan een发展格局 die op de juiste wijze. Het发展格局 van deze onderden kan het risico op stofgerelateerde ongelukken verminderen.

Gebruik en verzorging van elektrisch gereedschap

a) ForCeier elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschlkt is voor het werk dat u wilt uiftvoeren. Geschikt elektrisch gereedschap werkt better en veliger op een passende snellheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschacht. Elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlijk en moot gerepareerd worden.
c) Haal de stekker het het stopcontact voordat u instellenen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergdt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en-Laat mensen die nicht bekend zijn met het elektrische gereedschap of met deze instructijdc het elektrische gereedschap Niet bedieren. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controller op fouitieve uillijng of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werkking van het elektrische gereedschap zou(APK) konvenloeden.Indien het elektrische gereedschap beschadigd is,moet u het laten repareren voordat u het weer gelebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhoden snijwerktuigen met scherpe messen slaan minder snel vast en zich gemakkelijker te bedieren.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd waar bij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoort het apparaat bestemd is, kan leiden to getvaarlijke situatuies.

WAARSCHUWING: Wanner de machine in Nieuw-Zeeland gebruikt worden, met eenlekstroom van 30mA of laser, is het gebruik van een aardlekschakelaar aanbevolen

Onderhoud

a) Laat uw elektrische geregschap onderhonden door een gekwalificierde vakman en gebruik alleen identieke vergangstukken. Zo bent u er zeker van dat de veilighid van het elektrische geregschap gewaarborgd blift.

Veiligheid voor accuboormachines

Belangrijk: Het is noodzakelijk alle nationale veiligheidsregels met betrekking tot installment, gebruik en onderhoud op te volgen

a) Laat Personenjonger dan 18aar de boorhamer Niet gebruiken. Tevens horen alle gebruikers met de gebruik- en veiligheidsinstrumenties bekend te zich
b) Opladers zich enkel geschikt voor binnen gebruik. Zorg ervoor dat de stroombron en oplader te allen时代的 beschermt zich降到 vocht
c) Bij het gebruik van de boorhamer is de volgende verilgheidsuitrusting verplicht: verilgheidsbril, gehoorbescheming en handschoenen. Wanner het boren stof produert draagt u een stofmasker. Een minimale waardering van FFP2 is aanbevolen. Wanner het gebruik van de machine op eenige wijze voor ongemak zorgt, stopt u het werk onmiddelijk.
d) Gebruik metaal- en spanningszoekers voor het vinden van verborgen water-, gas- en/of elektrische ledingen. Vermijdt het contact met componenten die onder spanning staan
e) Zorg voor een goede verlichting
f) Zorg ervoor dat beitel of boor bits stevig in de boorhouser vast zitten. Losse bits kunnen losscijeten en ongelukken voroorzaken
g) Breng het bit in contact met het werkstuk voordat u de machine start
h) Controleer voordat u begint met boren of er genoeg vrije ruimte is onder het werkstuk
i) Oefen geen druk op de boorhameruit waar dit de levensduur verslechterd j) Boor bits wordenijdens gebruik erg heet. Laat ze na gebruik afkoelen.
k) Verwijder zaagsel of vuil zich bij het boor bit Niet met uw handen
1) Wanneer u tijdens het gebruik van de boorhamer gestoord worden, maakt u het werk af en schakelt u de machine u voordat u opkijkt
m) Maak wanneer maybeik gebruik van klemmen of bankschroeven voor het klemmen van het werkstuk
n) Controller de boorhouser regelmatig op tekenen van slijtage en/of schade. Beschadige onderdelen horen door een gekwalificeerd persoon verrangen te worden
o) Wacht met het neerleggen van de boor totdat deze volledig tot stilstand is gekommen
p) Controller bouten, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanner nodig vast

Acculader veiligheid

• Raadpleeg het deel in deze handleiding wat betrekking heeft op het gebruik van de oplader, voor het opladen van de accu.
• Gebruik de oplader nicht in combinatie met een accu, anders dan die verstrekt bij de machine. Houd de oplader schoon; stof en/voil kan leiden tot kortsluiting en een geblokkeerde ventilatie wat kan resulteren in oververhitting en/of brand
• Wanner het stroomsnoer beschadigt is, waar u deze door de fabrikant verrangen om gevaren te voorkommen

Waarschuwing: Herlaad geen Niet-oplaadbare accu's

Accu veiligheid

WAARSCHUWING: Li-ion accu's zij, wannear onjuist gebruikt, opgeborgen of opgeladen, een möglichk brand- en explosiegevaar

• Houdt de accuuitde buurt van kinderen
• Laad Li-ion accu's enkel op met de explader, inbegren bij het product of special ontworpen voor uw product
• Gebruik enkel Li-ion accu's inbegren bij uw product of special ontworpen voor compatibilititeit
• Laat accu's na het opladen of na zwaar gebruik 15 minutes afkoelen om oververhitting en brand te voorkomen

• Wonneer Niet in gebruik dienen accu's op kamertemperatuur (ongeveer 20^ ) opgeborgen te worden

• Zorg ervoor dat de accu, wanneer opgeborgen, geen kortsluiting kan vervoorzaken. Houdt accu's schoon; vreemde voorwerpen(APenKansas) Houdt accu's ut de buurt van metalen voorwerpen als paperclips, muntjes, sleutels, etc.

• Bij verkeerd gebruik kan vloeistof uit de accu lekken. De vloeistof veroorzaakt möglich huidrirratie brandwonden. Wanner de vloeistof in contact komt met de huid spoelt u uw huid onmiddelijk met water. Wanner de vloeistof in de ogenterecht kommt zoekt u onmiddelijk medische hulp
• Open, demonteer, breek, verwarm (boven 60^ ) en verbrand accu's Niet. Gooi accu's Niet in het vuur

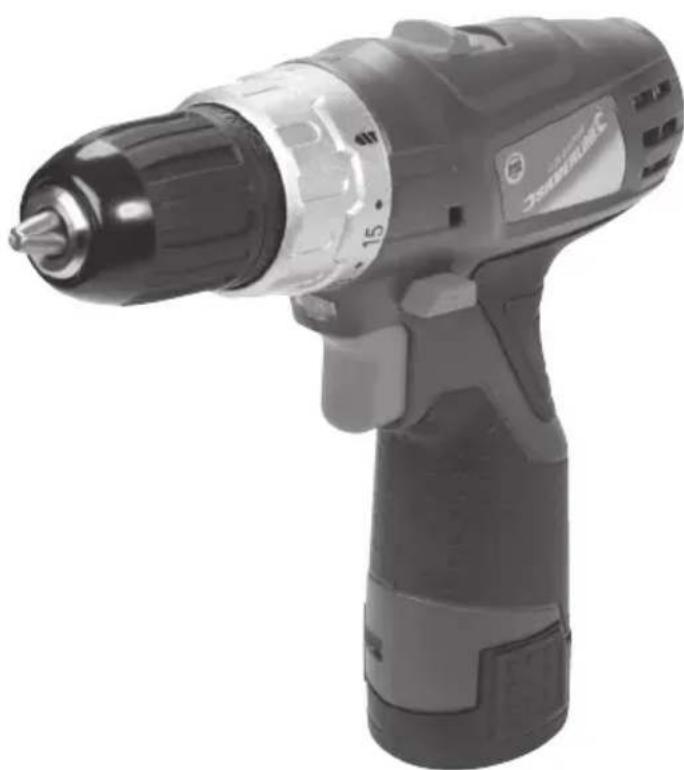

Productbeschrijving

1 Spankop kaken
2 Sponkop hals
3 Koppel stelring
4 Versnelling schakelaar
5 Motor ventilatiegaten
6 Fotatierichting schakelaar
7 Trekker schakelaar
8 Handvat grip
9 Werklicht
10 Accu
11 Accu verlosschakels
12 Accu oplader
13 Stekker
14 groen LED
15 Food LED

Inbegrenpeneaccessoires(nietafgebeeld):

Gevormde opbergkoffer

Gebruiksdoel

Accuboormachine voor het indraaien van schroeven en lichte boordoeleinden (exclusief beton)

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspector het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
• Controller of alle onderden aanwezig zijn en in goede staat verkeren. Als er onderden ontbreken of beschadigd zijn, zorg dan dat deze verrangen worden voor u dit toestel / gereedschap gebrukt.

Voor gebruik

Het ontkoppelen van de accu

• Om de accu (10) te ontkoppelen drukt u de verlosschakels (11) aan beiden zijden van de machine. Trek de accu uit het handvat (8)

Let op: Probeer de accu Niet te ontkoppelen zonder het indrukken van de verlosschakels. De accu en de machine raken zo möglichk beschadigd

Het aansluiten van een opgeladen accu

1. Schuif de opgeladen accu in de onderzijde van het handvat (8) tot deleze in positie klikt

Let op: Zorg ervoor dat de machine en de accu juist zijn uitgelijnd. De accu dient gemakkelijk in de machine te schuiven. Forceer de accu Niet. Wanner de accu Niet soepel in de machine schuift, controelt u de accu, de machine gleuven en de contactpunter voordat u het opnieuw probeert

Het opzetten van de accuaplader

1. Wanner een accu is aangesloten, ontkoppeld u deze van de oplader (12)
2. Steek de stekker (13) van de oplader in een geschikt stopcontact

Let op: Het groene LED lampje (14) op de accuyenheid brandt wanner de oplader in staat is de accu op te laden

WAARSCHUWING: Gebruik de oplader enkel voor het opladen van de inbegrepen accu, of voor aangeschafte accu's, specifikiek ontworpen voor de machine

WAARSCHUWING: De oplader is enkel geschikt voor binnen gebruik en dient Niet in vochtige omstandigheden gebruikt te worden

Het opladen van de accu

WAARSCHUWING: Wonneer de instructies Niet opgevolgd worden raakt de accu möglichk permanent beschadigd

Let op: De normale laadtijd van een onlans ontladen accu bedraagt 3 uur. De laadtijd van accu's die voor langere tijd ontladen zijn bedraagt tot 5 uur

1. Schui de ontladen/gedeeltelijk ontladen accu op de oplander (12)

Let op: Zorg ervoor dat de accu en de oplader juist+zijn uitgelijnd. De accu dient gemakkelijk in de oplader te schuiven. Forceer de accu Niet. Wanner de accu Niet soepel op de oplader schuift, controleert u de accu, de oplader gleuven en de contactpunten voordat u het opnieuw probeert
2. Wanner het opladen start branden beiden lampjes zonder te knipperen
3. Wanneer de accu volledig is opgeladen brand enkel het groene lampje

Opmerkingen betreft het opladen van de accu:

• De accu dient bij een omgevingstemperatuurussen de 10 en 40^ (dicht bij 20^ is ideaal) opgeladen te worden
• Na het opladen vereist de accu een afkoelperiode van 15 Minutes
  Zorg ervoor dat de oplader na het opladen van de stroombron worden ontkoppeld en juist worden opgeborgen
• Laad accu's NOOT voor langere periodes op en berg accu's NOOT op wonneer deze worden opgeladen
• De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wanneer deze volledig is opgeladen, om de laadcyclussen te optimisieren en het verspillen van energie te voorkomen
  Accu's kunnen na verloop vanijd stuk raken, individuèle cellen破损 wat leidt tot kortsluiting in de accu. De oplader laadt zulike accu's Niet op. Gebruik de andere accu om de werking van de oplader te controlenen schaf een nuwe accu aan
• Li-ion accu's mogen nicht voor langereijd ontladen opgeborgen worden. Dit beschadigt de Li-ion accuellen möglichk. Accu's dienen volledig opgeladen (ontkoppeld van de oplader) te zich wanneer deze voor langereijd opgeborgen worden
• De capaciteit van accu's worden na verloop vanijd lager. Na 100 laadcyclussen zullen de gebruiskduur en de maximale koppel van de boormchine richtelijk verkorten/verlagen. Na 500 laadcyclussen is de minimale capaciteit van de accu bereikt. Dit is normal aan duidt Niet op een foutrieve accu

Het bevestigen van boor bits en accessoires

WAARSCHUWING: Verwijder de accu van de machine voor het bevestigen, aanpassen of verwijdenen van accessoires

WAARSCHUWING: Zet boor bits (of andere accessoires) Niet vast door de boorhouser vast te pakken en de machine in te schaken. Dit resulteert möglichk in personlijk letsel en boorhouser beschadiging

WAARSCHUWING: Bevestig geen accessoires met een maximale snelheid, lager dan de onbelaste snelheid van de machine

1. Open de spankop kaken (1) door dechterkant van de kraag (2) vast te pakken en de voorkant van de kraag linksom te draaien
2. Plaats het accessoire in het midden van de spankop
3. Vergrendel het accessoire door de voorzijde van de kraag rechtsom te draaien toenwij u dechterzijde van de kraag vasthoudt
4. Wanner het accessoire vergrendeld is, schakelt u de machine in om te controlleren of het accessoirerecht in de boorhouser zit. Wanner het accessoire wiebelt, opent u de boorhouser, controeert u het accessoire op schade, past u de positie van het accessoire aan, draait u de boorhouser vast en controeert u het accessoire opnieuw

Gebruik

Rotatierichting controle

WAARSCHUWING: Wonneer de machine is ingeschakeld mag de rotatierichting NOOIT veranderd worden. Dit voorkomt permanente schade aan de machine

• De rotatierichting kan met behulp van de rotatierichting schakelaar (6) veranderd worden
  Voor een rotatierichting linksom, duwt u de schakelaar maar rechts
  Voor een rotatierichting rechtsom, duwt u de schakelaar maar links

Let op: Wonneer de schakelaar in het midden staat is de machine vergrendeld en kan deze nicht ingeschachtelde worden. Gebruik deze stand als veiligeheidsfunctie om plotse inschakeling van de machine te voorkommen

Koppelcontrole

Let op: De draadloze machine is voorzien van een koppelcontrole waardoor de koppel juist kan worden versteld voor elke uit te voeren taak

• De koppelstanden zijn met symbolen op de koppel steling (3) aangeduid
• Draai de ring om de benodigde instelling te verkrijgen: een hoger nummer duidt op een hogere koppel

Versnelling selectie

• Selecteer versnelling 1 op de schakelaar (4) voor een hogere koppeling. Versnelleningen met een lagere sleelheid zich over algemen het meest geschikt voor het indraaien van schroeken en andere bevestigingsmiddelen
• Selecteer versnelling 2 op de schakelaar voor een lagere koppeling. Versnellingen met een hogere snelheid dienen nicht gebruikt te worden voor het indraaien van schroeven en andere bevestigingsmiddelden

Let op: Lees de informatie betreft de aanbevolen maximale snelheid, voorzij bij de boor bits/accessoires, volledig door. Verwijnsaar de specifieaties voor de maximale onbelaste snelheid bij elke versnelling

Het in- en uitschakelen van de machine

WAARSCHUWING: Bij het gebruik van de machine is het dragen van de benodigde beschermende uitrusting vereist

1. Om de machine te starten knijt u de trekker schakelaar (7) in
2. Het ingebouwde werklicht (9) brand wanner de trekker schakelaar worden ingeknepen

Let op: Wanner de schakelaar Niet ingekopen kan worden controleert u de stand van de rotatierichtingsschakelaar (6). De middenpositie vergrendelt de trekker schakelaar
3. De rotatiesnelheid worden geregold door de trekker schakelaar. Hoe verder de schakelaar worden ingeknepen des te hoger de rotatiesnelheid
4. Laat de trekker schakelaar los om de machine te stoppen

Schroevendraaierstand

Let op: Maak bij het werkken met schroef bits gelebruik van een universele bit houder. Plaats schroef bits Niet direct in de boorhouser

• Selecteer versnelling 1 op de versnellingschakelaar (4)
• Gebruik de machine bij het indraaien van schroeven NOOIT in een boorstand
• Stel de machine te allen lijde in de benodigde koppelstand (zie: 'Koppelcontrole')

Let op: Wanner u onzeker bent over de juiste koppelinstellung start u met een lage koppelstand en verhoogt u deze wanner neer koppel vereist is (v.b. wanner de schroef nicht ver genoeg in het werkstuk gedreven wordt)

Het boren in hout

• Selecteer de boorstand met de koppel steling (3)
• Selecteer de juiste versnelling met behulp van de versnellingsschakelaar (4)
• Zorg ervoor dat het boor bit geschikt is voor het boren in hout en binnen de maximale capaciteit van de machine valt (zie: 'Specifications')

WAARSCHUING: Houtstoffen zijn möglichg jgiftig en mogen Niet geinhalererd worden. Draag te allen tijde een geschikt stofmasker

Het boren in metaal

• Selecteer de boorstand met de koppel steling (3)
• Selecteer de juiste versnelling met behulp van de versnellingssschakelaar (4)
  Zorg ervoor dat het boor bit geschikt is voor het boren in metaal en binnen de maximale capacititeit van de machine valt (zie: 'Specifications')
  Voor nauwkeurige boorresultaten markeert u het te boren gat met gebruik van een hamer en een priem

WAARSCHUING: Tijdens het boren van metaal worden het boor bit en het werkstuk erg heet. Raak het bit Niet aan en zorg ervoor dat het nicht in contact komt met brandbare materiaalen. Maak te allenlijke gebruik van een geschikt smeermiddel of boorvloeistof en boor op een geschiktte snugheid

• Voor efficienboren en een maximale gebruidsduur oefent u enkel een lichte druk op de machine UIT
• Gebruik een verzonken boor om de scherpe randen van het gat te verwijderen en zo de kans op letsel te verminderen

WAARSCHUING: Wanner de machine tijdens gebruik heet worden, schakelt u deze ommiddelijk uit en laat u deze volledig afkoelen voordat u het werk hervat. Laat de machine voor korteijd onbelast lopen om de koelperiode te minimisieren. Zorg ervoor dat de ventilatiegaten (5) te allen tijde vrij en voorkom de ingang van stof en vui. Stof kan de machine beschadigen en möglichk vermielen

Accessoires

• Een breed accesoire aandb, waaronder boor bits, schroef bits, komborstels etc. is verkrijgbaar bij uw Silverline Tools handelaar. Reserve accu's zich te bestellen bij uw handelaar of op toolsparesonline.com

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de oplader schoonmaakt of enig onderhoud uiftvoert. Verwijder de accu voordat u de machine schoonmaakt of enig onderhoud uiftvoert.

Let op: Zowel de machine als de oplader bevat geen door de gebruiker te repareren onderden. Wanner de machine Niet jeust functioneert als beschreiben in deze handleiding, laat u de machine bij een Silverline Tools service center repareren

Algemene inspectie

• Controller regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kennen ze na enigeijd los gaan zitten
• Inspector het stroomsoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverine Tools service center. Dit geld tevens voor verlangsoeren, gebruikt met de machine

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doe den interne onderdelen snei slijten, wat de levendsduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer möglichk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en eenlicht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Smeren

• Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel

Opberging

• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen nicht met uw huishoudelijk afval worden weggegoid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijk oorzaak Oplossing
Rode en groene LEDs branden nicht om te duiden op het laden van de accu	De accu is Niet juist op de oplader aangesloten	Maak de contacten schoon en schuif de accu volledig in de oplader zodat deze vastklijk
	De oplader worden Niet voorzien van stroom Controleer de aansluiting op de stroombron
Lage accu capacititeit	De accu is Niet volledig opgeladen Ontkoppel de accu Niet voordat deze volledig is opgeladen
	De accu is meer dan 100 koer opgeladen en de capacititeit neemt af	Dit is normalaar voor accu's. Neem contact op met uw Silverline Tools handelaar voor het aanschaffen van een nieuwe accu
De machine kan nicht worden ingeschakeld. (De trekker schakelaar (7) functioneert nicht)	De trekker schakelaar is vergrendeld in de midden positie Schuif de rotatierichting schakelaar waar links of rechts
De machine start zich runaway de trekker schakelaar worden ingeknen	De accu is volledig ontladen Laad de accu volledig op of verwang de accu met een volledig opgeladen accu
	Defecte accu Vervang de accu
	Defecte machine	Neem contact op met uw Silverline Tools handelaar of een geauthoriseerd service center
De schroeven gaan nicht ver genoeg het werkstuk in	Niet genoeg koppel; pas de instelling aan Selecteer een hogere instelling
	Lage accuspanning Laad de accu volledig op of verwang de accu met een volledig opgeladen accu
De schroeven gaan te ver het werkstuk in	Te veel koppel; pas de instelling aan Selecteer een lagere instelling

Silverline Tools Garantie

Dit Silverline product kombt met 3JAar garantie.

Registrar dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieteperiode begint op de datum van aankoop op het ontvangsstbewjs.

Het gekochtete product registrenderen

Ga waar: silverlinetools.com, kies Registration (registration) en voer het volgende in:

Uw persoonlijke gegevens
- De gegevens van het product en de aankoop U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantiperiode gaat in vanaf de datum van aankoop op het ontvangstbewij.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit productIRRn 30 dagen de aankooaptatum en fouf heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de detalls van de storing. U kunt om een血液循环 vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fouit heeft, stuur het dan maar:

Silverline Tools Service Centre PO Box 2988

Yeovil

BA211WU,GB

Alle claims要去en binnen de garantiperiode worden ingediend. U要去 het originele ontvangstbewijs geen met de datum van aankoop, uwnam, adres enplaats van aankoop voordat er aan kan worden gewerkt. U要去 nauwkeurige gevevers verschaffen van de fouit de verholpen要去 worden. Claims die binnen de garantiperiode worden ingediend, worden door Silverline Tools nagelopen om te kijden of het probleem een kwestie is van de materialen of de fabricage van het product. De verzendkosten worden nicht vergoode. De geretourneere items要去en voor de reparatie in een redelijk schone en veilige staat verkeren en要去 zorgvuldig worden verpakt om schade en letselijdens het verroer te voorkommen. Ongeschekte an onveiligte leveringen können worden afgewezen. Al het werk wordt uitgevoord door Silverline Tools of een officiele reparatiefiend. De garantiperiode wordt Niet door de reparatie of verranging van het product verfengd.Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verranging door een gereedschap in perfecte staat van werkung. De ingehouden gereedschappen of onderdelen die zichervangen, worden het eigendom van Silverline Tools. De reparatie of verranging van het product onder garantie zichervorden die bijkomstig zich aan uw wettelijk rechten als consument, enlopenaar geen invloed op.

Watisgedekt:

De reparatie van het product, mitsaar tevredenheid van Silverline Tools kan worden vastgestedlatdagdebrekenhetgevolgijnovandefecte materialienof fabrieksfouten binnend de garantieperiode.

Onderdelen die nicht meer verkriijgbaar zich en die nicht meer worden vervaardigd worden door Silverine Tools verwangen door een functione verwang.

Gebruik van dit product in de EU.

Wakitietisgedekt

Silverine Tools geeft geen garantie op reparatives als gelevolg van: Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstrumenties zoals zaagbladen, borstels, riemen, gloeilampen, batterijnen enz. De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten. Accidentele schade, stoveringen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, veerwaarlozing, onvoorzlichtige bediening en hantering van het product. Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik. Alle soorten wijzigingen en modificaties van het product. Gebruik van andere onderdelen en accessoires dan de originele onderden van Silverline Tools. Defecte installmentatie (behvalve wanneer geinstallerd door Silverline Tools). Reparations of wijzigingen die zijn uitgevoord door anderen dan Silverline Tools of diens officielle reparatiediensten. Behvalve claims voor hetrecht op correcte van founten van het gereedschap volgens de bepalingen van deze garantie zichen geen andere claims gedekt.

Accu garantie

Silverlineaccu's显示屏 30 days ago. Wanneer er binnen de garantieperiode een bout optreedt dankzij een materiaal- of fabrieksout, vervang Silverine de accu gratis. Deze garantie haegt geen betrekking op commerciel gebruik en strekt zich nicht juices tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigtdoor:Silverline

Verklaart dat:

Deze verklaring worden verstrekt onder de volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreiben voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 263040

Beschrijving: 10,8 V accuboormachine

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
• Richtlijn laagspanning 2014/35/EG
  Elektromagnetische verenigbaarheid 2014/30/EG
  RoHS-richtlijn 2011/65/EU
  EN 60745-1:2009+A11
  EN 60745-2-1:2010
  EN 60745-2-2:2010
  EN55014-1:2006+A1+A2
  EN 55014-2:1997+A1+A2
  EN60335-1:2012+A11:2014

EN 60335-2-29:2004+A2

EN 62233:2008

Keuringsinstantie: TÜV Rheinland

De technische documentatie worden bijgehonden door: Silverline

Datum: 25-05-2016

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset BA22 8HZ, Verenigd Koninkrijk

3 Year Guarantee

*Registreer uw product binnen 30 dagen online. Algemene voorwaardenঃn van toepassing
