GEBRUIKSAANWIJZING 262266 SILVERLINE

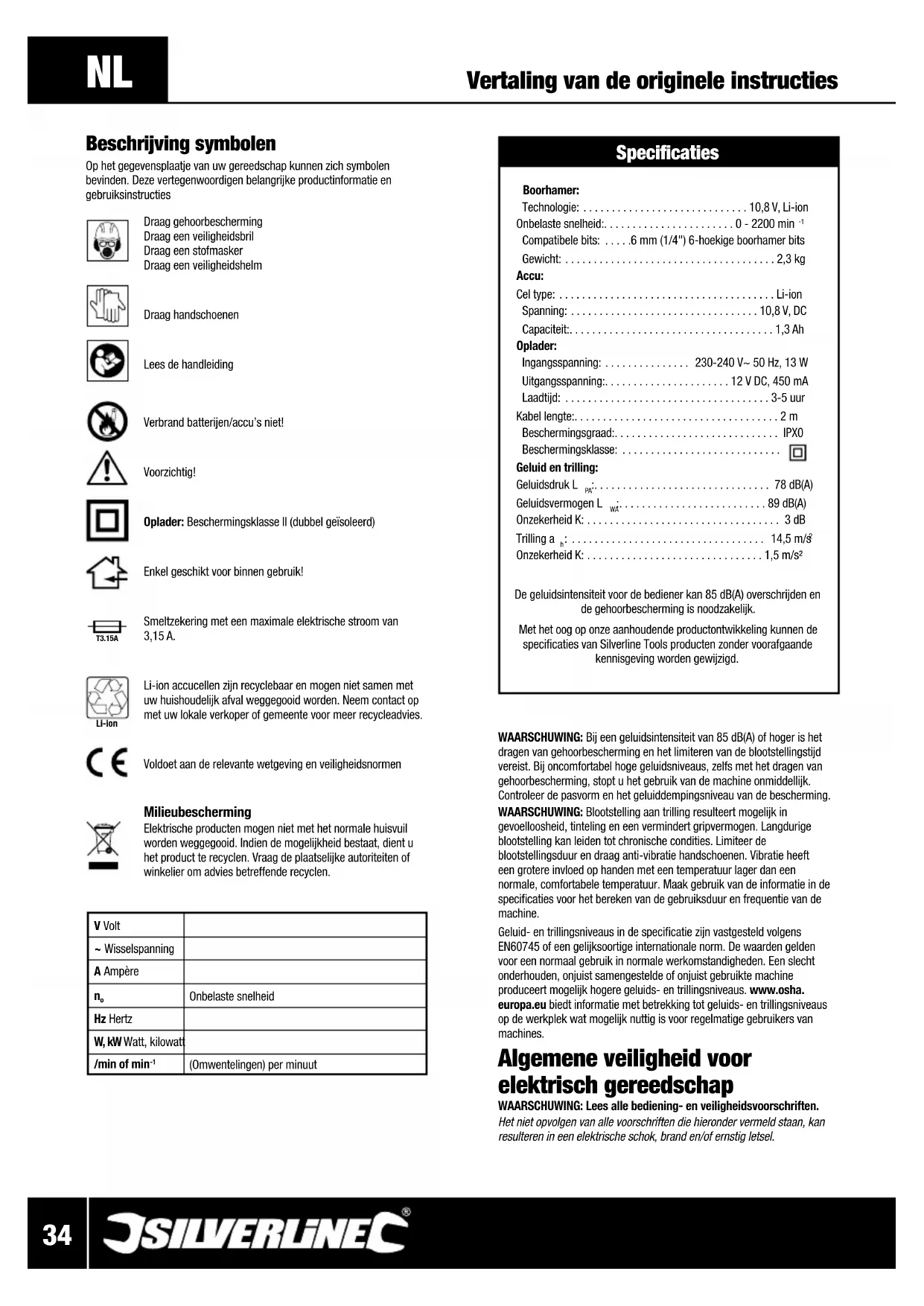

Beschrijving symbolen
Op het gevevensplaatje van uw gereedschap konnen zich symbolen bevinden. Deze vertegenvoordigen belangrijke productinformatie en gebruiksinstrumenties
Draag gehoorbescherming
Draag een veiligheidsbril
Draag een stofmasker
Draag een verilgheidshelm
Draag handschoenen
Lees de handleiding
Verbrand batterijen/accu's Niet!
Voorzichtig!
Oplader: Beschermingsklasse II (dubbel geisoleerd)
Enkel geschikt voor binnen gebruik!
Smeltzekering met een maximale elektrische stroom van 3,15 A.
Li-ion accucellen zijn recyclebaar en mogen Niet samen met uw huishoudelijk afval weggegoid worden. Neem contact op met uw lokale verkoper of gemeente vooreer recycleadvies
Voldoet aan de relevante wetgeving en veiligheidsnormen
Milieubescherming
Elektrische producten mogen nicht met het normale huisvuil worden weggegooid. Indien de möglichkeid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.
| V Volt | |
| ~ Wisselspanning | |
| A Ampère | |
| n0 | Onbelaste snugheid |
| Hz Hertz | |
| W, kW Watt, kilowat | |
| /min of min-1 | (Omwentelingen) per minuut |
Specificaties
Boorhamer:
Uitgangsspanning: 12 V DC, 450 mA
Laadtijd: 3-5 ur
Kabel lengte: 2 m
Beschermingsgraad: IPX0
Beschermingsklasse:
Geluid en trilling:
Geluidsdruk L 78 dB(A)
Geluidsvermogen L 89 dB(A)
Onzekerheid K: 3 dB
Trilling a 14,5 m/s
Onzekerheid K: 1,5 m/s²
De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescheming is noodzakelijk.
Met het oog op unsere aanhoudende productontwikkeling kutnen de specifications van Silverline Tools producten zonder voorafgaande kennisgeving worden gewijzigd.
WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescheming en het limiteren van de blootstellingsstijd vereist. Bij oncomfortabel hoge geluidsniveauaus, zichs met het dragen van gehoorbescheming, stopt u het gebruik van de machine onmiddelijk. Controleer de pasvorm en het geluideddempingsniveau van de bescheming. WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert grippermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiter de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabile temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en freiendentie van de machine.
Geluid- en trillingsniveauaus in de specificatie zich vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normala gebruik in normale werkomstandigheden. Een slecht onderhonden, onjuist samengestelde of onjuist gebruekte machine produeert möglich hogere geluids- en trillingsniveauus. www.osha. europa.eu biedt informatatie met betrekking tot geluids- en trillingsniveauus op de werkplek wat möglich nuttg is voor regelmatifie gebruikers van machines.
Algemene verilgheit voor elektrisch gereedschap
WAARSCHUING: Lees alle bediening- en veiligheidsvoorschriften.
Het Niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.
WAARSCHUWING: De machine is nicht geschikt voor gebruik door Personen met een verminderde mentale of fysiekte gesteldheid of een gebrek aan ervaring, tenzij de persoon worden begeleid of geinstruerd door een persoon verantwoordelijk voor de veiligheid
Bewaar deze voorschriften voor toekomstig gebruik.
De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu worden gevoed (snoerloos).
Veiligkeit in de werkruimte
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk nicht met elektrisch gereedschap in explosieve omgevingen, bijvoirbeeld in de aanwezigheid van ontvambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonden teweeg die stof of dampen können doen ontbranden.
c) Houd kinderen en onstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.
a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker Niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten verminder het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard worden.
c) Laat elektrisch gereedschap Niet nat worden. Wanner elektrisch gereedschap nat worden, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer Niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van dithe, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wanneur elektrisch gereedschap buiuten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD verminder het risico op een elektrische schok.
Persoonlijke veiligheid
a) Blijf alert en gebruik uw gezende verstand wanner u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap Niet wanner u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheidijdens het bedieren van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, Niet-slippende veiligheidsschoenen een helm of gehoorbescherming, verminder het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat Niet per ongeluk worden gestart. Controller of de schakelaar in de 'uit' stand staat voordat u de steker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluien op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik Niet te ver. Blij altijd stevig en in balans staan. Zo houdt umeer controle over het elektrische gereedschap in onverwachte situatuies.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren können vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.
Gebruik en verzorging van elektrisch gereedschap
a) Forceer elektrisch gereedschap nicht. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt UITvoeren. Geschikt elektrisch gereedschap werkt better en veiligiger op een passende snelheid.
b) Gebruik het elektrische gereedschap Niet als de schakelaar van het apparaat Niet in- en uitschakelt. Elektrisch gereedschap dat nicht bediend kan worden met de schakelaar is gevaarlijk en要去 gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellenen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijk voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en LAST mensen die nicht bekend zich met het elektrische gereedschap of met deze instructies het elektrische gereedschap Niet bedieren. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controller op fouitve uiftlijing of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werkking van het elektrische gereedschap zou konnen beinvloeden. Indien het elektrische gereedschap beschadig is, moet u het latent repareren voordat u het wee gebruikt. Veel engelukken worden veroorzaakt door slecht onderhoden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherpe messen slaan minder snel vast en zich gemakkelijker te bedieren.
g) Gebruik het elektrische gereedschap, de accessoires en onderden, etc. volgens.Deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd waar bij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoort het apparaat bestemd is, kan leiden tot gevaarlijke situatuies.
WAARSCHUWING: Wonneer de machine in Nieuw-Zeeland gebruikt worden, met een lekstroom van 30mA of laser, is het gebruik van een aardlekschakelaar aanbevolen
Onderhoud
a) Laat uw elektrische gereedschap onderhonden door een gekwalificierde vakman en gebruik alleen identieke verwangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.
Veiligheid boorhamers
Belangrijk: Het is noodzakelijk alle nationale veiligheidsregels met betrekking tot installmentie, gebruik en onderhoud op te volgen
a) Houdt de machine te allenijdie bij de geisoleerde handvaten vast. Wanner de machine/accessoires tijdens gebruik in aanraking komen met stroomdraad, komen de metalen onderdelen onder stroom te staan wat möglichk leidt tot elektrische schok.
b) Laat Personenjonger dan 18JAr de boorhamer Niet gebruiken. Tevens horen alle gebruikers met de gebruik- en veiligheidsinstructiesbekend te zich
c) Houdt de machine te allen tjnde stevig vast, reik nicht tever en voorkom controverlies. Zorg er bij het gebruik van een boorhamer voor dat u te allen tjnde stevig en in evenwicht staat
d) Opladers zichen enkel geschickt voor binnen gebruik. Zorg ervoor dat de stroombron en oplader te allen tjide beschermt�zijn gegen voucht
e) Bij het gebruik van de boorhamer is de volgende veiligheidsuitrusting verplicht: veiligheidsbril, gehoorbeschemming en handschoenen. Wanner het boren stof produert draagt u een stofmasker. Een minimale waardering van FFP2 is aanbevolen. Wanner het gebruik van de machine op enige wijze voor ongemak zorgt, stoet u het werk onmiddelijk.
f) Zorg voor een goede verlichting
g) Zorg ervoor dat het bit/accessoire stevig in de boorhouser vast zit. Losse bits konnen losschieten en ongelukken veroorzaken
h) Oefen geen druk op de boorhameruit waar dit de levensduur verslechterd
i) Wanner u tijdens het gebruik van de boorhamer gestoord worden, maakt u het werk af en schakelt u de machineuit voordat u opkijkt
j) Maak wanner möglichk gebruik van klemmen of bankschroeven voor het klemmen van het werkstuk
k) Controller de boorhouser regelmatig op tekenen van slijtage en/of schade. Beschadigde onderdelen horen door een gekwalificeerd person voervangen te worden
I) Wacht met het neerleggen van de boor totdat deze volledig tot stilstand is gekommen
m) Controller bouten, moeren en andere bevestigingsmiddelen regelmatin draai deze wanner nodig vast
n) Maak enkel gebruik van bits/accessores, special ontworpen voor het gebruik met boorhamers. Conventionele bits en accessoresraken möglich beschadigd waardoor deeltjes möglich gevaarlijk worden afgevuurd
o) Zorg ervoor dat bevestigingsmiddelen geschikt+zijn voor het gebruik met boorhamers. Bouten, moeren en schroeven die Niet geschikt,zijn voor doeleinden met een hoge koppel raken möglich beschadigd
Acculader veiligheid
- Raadpleeg het deel in deze handleiding wat betrekking heegt op het gebruik van de oplader, voor het opladen van de accu.
- Gebruik de oplader Niet in combinatie met een accu, anders dan die verstrekt bij de machine. Houd de oplader schoon; stof en/of vuil kan leiden tot kortsluiting en een geblokkeerde ventilatie wat kan resulteren in oververhitting en/of brand
- Wonneer het stroomsoer beschadigt is, maar u deze door de fabrikant verzangen om gezaren te voorkomen
Waarschuwing: Herlaad geen Niet-oplaadbare accu's
Accu veiligheid
WAARSCHUWING: Li-ion accu's zich, wanneer onjuist gebruikt, opgeborgen of opgeladen, een möglichk brand- en explosiegevaar
- Houdt de accu uit de buurt van kinderen
- Laad Li-ion accu's enkel op met de oplader, inbegrepen bij het product of special ontworpen voor uw product
- Gebruik enkel Li-ion accu's inbegrepen bij uw product of special ontworpen voor compatibiliteit
- Laat accu's na het opladen of na zwaar gebruik 15 Minutes afkoelen om oververhitting en brand te voorkomen
- Wannerie niet in gebruik dienen accu's op kamertemperatuur (ongeveer 20^ ) opgeborgen te worden
Zorg ervoor dat de accu, wanner opgeborgen, geen kortsluiting kanveroorzaken. Houdt accu's schoon; vreemde voorwerpen konnenkortsluitingveroorzaken. Houdt accu's uit de buurt van metalenvoorwerpen als paperclips, muntjes, sleutels, etc.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. De vloeistofverooraakt mogelijk huidirritatie brandwonden. Wanner de vloeistof in contactkont met de huid spoet u uw huid ommiddelijk met water. Wanner de vloeistof in de ogen terechtkommen zoekt u onmiddelijk medische help - Open, demonteer, breek, verwarm (boven 60^ ) en verbrand accu's nicht. Gooi accu's Niet in het yuur
Productbeschrijving
1 I bus bithouder
2 Raag
3 Werklicht LED
4 Motor ventilatiegaten
5 Fbatalierichting schakelaar
6 Trekker schakelaar
7 Handval grip
8 A ccu
9 Accu verlosschakels
10 Accu oplader
11 Stekker
12 Groen LED
13 Rood LED
Inbegren accessoires (niet afgebeeld):
Gevormde opbergkoffer
Gebruiksdoel
Accu boorhamer voor algemene doeleinden. Geschikt voorlicht tot middel zwaar werk, het indraaien van moeren en bouten
Het uitpakken van uw gereedschap
- Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
- Controller of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gebruikt.
Voor gebruik
Het ontkoppelen van de accu
- Om de accu (8) te ontkoppen drukt u de verlosschakels (9) aan beiden zichden van de machine. Trek de accu uit het handvat (7)
Let op: Probeer de accu Niet te ontkoppelen zonder het indrukken van de verlosschakels. De accu en de machine raken zo möglichk beschadigd
Het aansluiten van een opgeladen accu
- Schuif de opgeladen accu in de onderzijde van het handvat (7) tot deze in positie klicht
Let op: Zorg ervoor dat de machine en de accu juist zijn uitgelijnd. De accu dient gemakkelijk in de machine te schuiven. Forceer de accu Niet. Wanneer de accu Niet soepel in de machine schuift, controleert u de accu, de machine gleuven en de contactpunter voordat u het opnieuw probeert
Het opzetten van de accuaplader
- Wanner een accu is aangesloten, ontkoppeld u deze van de oplader (10)
- Steek de stekker (11) van de oplader in een geschikt stopcontact
Let op: Het groene LED lampje (12) op de accuêenheid brandt wanner de oplader in staat is de accu op te laden
WAARSCHUUNG: Gebruik de oplader enkel voor het opladen van de inbegrepen accu, of voor aangeschafte accu's, specifiek ontworpen voor de machine
WAARSCHUUNG: De oplader is enkel geschikt voor binnen gebruik en dient Niet in vochtige omstandigheden gebruikt te worden
Het opladen van de accu
WAARSCHUING: Wanneer de instructies Niet opgevolgd worden raakt de accu möglichk permanent beschadigd
Let op: De normale laadtijd van een onlangs ontladen accu bedraagt 3研究员. De laadtijd van accu's die voor langere tijd ontladen zichen bedraagt tot 5研究员.
- Schuif de ontladen/gedeeltelijk ontladen accu op de oplader (10)
Let op: Zorg ervoor dat de accu en de oplader juist zijn uitgelijnd. De accu dient gemakkelijk in de oplader te schuiven. Forceer de accu Niet. Wanner de accu Niet soepel op de oplader schuift, controleert u de accu, de oplader gleuven en de contactpunten voordat u het opnieuw probeert
- Wanner het opladen start branden beiden lampjes zonder te knipperen
- Wanner de accu volledig is opgeladen brand enkel het groene lampje
Opmerkingen bettreft het opladen van de accu:
- De accu dient bij een omgevingstemperatuur:tussen de 10 en 40^ (dicht bij 20^ is idealaal) opgeladen te worden
- Na het opladen vereist de accu een afkoelperiode van 15 minuten
Zorg ervoor dat de oplader na het opladen van de stroombron worden ontkoppeld en juist worden opgeborgen - Laad accu's NOOIT voor langere periodes op en berg accu's NOOIT op wanner deze worden opgeladen
- De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wanner deze volledig is opgeladen, om de laadcyclussen te optimaliseren en het verspillen van energie te voorkomen
- Accu's kennen na verloop vanarend stuk raken, individuele cellen breken wat leidt tot kortsluiting in de accu. De oplader laadt zulke accu's Niet op. Gebruik de andere accu om de werkig van de oplader te controleren en schaf een neue accu aan
- Li-ion accu's mogen Niet voor langereijd ontladen opgeborgen worden. Dit beschadigt de Li-ion accucellen möglichk. Accu's dienen volledig opgeladen (ontkoppeld van de oplader) te zijn wonneer.Deze voor langere..., tijd opgeborgen worden
- De capaciteit van accu's worden na verloop vanijd lager. Na 100 laadcyclusnen zullen de gebruikduur en de maximale koppel van de boormachine lichtelijk verkorten/verlagen. Na 500 laadcyclusnen is de minimale capaciteit van de accu bereikt. Dit is normal en duidt Niet op een foutieve accu
Het bevestigen van een schroef bit
WAARSCHUWING: Bevestig GEEN bits met een maximale能力和, lager dan de onbelaste能力和 van de machine
- Trek de kraag (2) van de bit houder (1) maar voren en plaats het bit in de houder
- Laat de kraag los
- Trek aan het bit om te controleren of het goed vast zit. Wanner het bit los zit herhaalt u stap 1 en 2
Let op: Maak enkel gelebruik van geleharde bits die geschikt zichn voor het uit te voeren werk
Gebruik
Rotatierichting controle
WAARSCHUING: Wanneer de machine is ingeschakeld mag de rotatierichting NOOT veranderd worden. Dit voorkomt permanente schade aan de machine
- De rotatierichting kan met behulp van de rotatierichting schakelaar (5) veranderd worden
- Voor een rotatierichting linksom, duwt u de schakelaar maar rechts
- Voor een rotatierichting recktsom, duwt u de schakelaar maar links
Let op: Wanneer de schakelaar in het midden staat is de machine vergrendeld en kan deze Niet ingeschakeld worden. Gebruik deze stand als veiligheidsfunctie om plotse inschakeling van de machine te voorkomen
Het in- en uitschakelen van de machine
WAARSCHUWING: Bij het gebruik van de machine is het dragen van de benodigde beschermende uitrusting vereist
- Om de machine te starten knijpt u de trekker schakelaar (6) in
- Het ingebouwde werklicht (3) brand wanner de trekker schakelaar worden ingeknepen
Let op: Wanneer de schakelaar Niet ingeknepen kan worden controleert u de stand van de rotatierichtingsschakelaar (5). De middenpositie vergrendelt de trekker schakelaar
- De rotatiesnelheid worden geregold door de trekker schakelaar. Hoe verder de schakelaar worden ingeknepen des te hoger de rotatiesnelheid
- Laat de trekker schakelaar los om de machine te stoppen
WAARSCHUWING: Wonneer de machineijdens het gebruik erg warm/heet wordt, stopt u het werk onmiddelijk en LAST u de machine afkoelen voordat u het werk hervat. Verkort de koelperiode door de machine onbelast, op maximale snugheid te lately draaien. De ventilatiegaten (4) dienen te allen tijde vrij te zijnen de ingang van stof in de ventilatiegaten dient voorkomente worden. Stof, en vooral metaalstof kan de machine beschadigen en zelfs vermienen
Accessoires
- Een breed accessoire aanbod, waaronder schroef bits, is verkrijgbaar bij uw Silverline Tools handelaar. Reserve accu's zich te bestellen bij uw handelaar of op toolsparesonline.com
Onderhoud
WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de oplader schoonmaakt of enig onderhoud uitvoert. Verwijder de accu voordat u de machine schoonmaakt of enig onderhoud uitvoert.
Let op: Zowel de machine als de oplader bevat geen door de gebruiker te repareren onderdelen. Wanner de machine Niet juist functioneert als beschreiben in deze handleiding, maar u de machine bij een Silverline Tools service center repareren
service center reparen Algemene inspectie
- Controller regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie können ze na enigeijd los gaan zitten
- Inspector het stroomsoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline Tools service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine
Schoonmaak
- Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderden snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer möglichk zuivere, droge perslucht om door de luchtgaten te blazen
Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekig schoonmaakmiddel - Gebruik geen bijtende stoffen voor het schoonmaking van plastic onderdelen
Smeren
- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel
Opberging
- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op
Verwijdering
Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.
- Elektrische en elektronische apparaten en accu's mogen nicht met uw huishoudelijk afval worden weggegoid
- Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap
Probleemopsporing
| Probleem Mogelijk oorzaak Oplossing | ||
| Rode en groene LEDs branden nicht om te duiden op het laden van de accu | De accu is Niet juist op de explader aangesloten | Maak de contacten schoon en schuif de accu volledig in de explader zodat deze vastklikt |
| De explader worden Niet voorzien van stroom Control | leer de aansluiting op de stroombron | |
| Lage accu capaciteit | De accu is Niet volledig opgeladen Ontkoppe | de accu Niet voordat deze volledig is opgeladen |
| De accu is meer dan 100 koer opgeladen en de capaciteit neemt af | Dit is normaal voor accu's. Neem contact op met uw Silverline Tools handelaar voor het aanschaffen van een neue accu | |
| De machine kan nicht worden ingeschakeld. (De trekker schakelaar (6) functioneert Niet) | De trekker schakelaar is vergrendeld in de midden positie | Schuif de rotatierichting schakelaar maar links of rechts |
| De machine start nicht wanner de trekker schakelaar worden ingeknepen | De accu is volledig ontladen | Laad de accu volledig op of verwang de accu met een volledig opgeladen accu |
| Defecte accu Vervang de accu | ||
| Defecte machine | Neem contact op met uw Silverline Tools handelaar of een geauthi-seerd service center | |
Silverline Tools Garantie
Dit Silverline product kombt met 3JAar garantie.
Registree dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewjs.
Het gekochtete product registren
Ga waar: silverlinetools.com, kies Registration (registration) en voer het volgende in:
Uw personlijkke geveens
- De gegevens van het product en de aankoop
U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.
Voorwaarden
De garantipeiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.
BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS
Als dit product binnen 30 dagen van de aankoopdatum een fouit heeft, breng het dan waar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermeling van de details van de storing. U kutom een nieuwe vragen of om uw geld terug.
Als dit product na de période van 30 Tage een fout heeft, stub het dan maar:
Alle claims要去en binnen de garantieperiode worden ingediend.
U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaat's van aankoop voordat er aan kan worden gewerkt.
U moet nauwkeurige gegevens verschaffen van de fouit die verholpen moet worden.
Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.
De verzendkosten worden nicht vergoed. De geretourneerde items要去en voor de reparatie in een redelijk schone en verilige staat verkeren en要去en zorgvuldig worden verpakt om schade en letselijdens het vervoer te voorkomen. Ongeschiekte en onveilige leveringen können worden afgewezen.
Al het werk wordenuitgevoerd door Silverline Tools of een officièle reparatiedienst.
De garantieperiode worden Niet door de reparatie of verwanging van het product verlangd.
Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verranging door een gereedschap in perfecte staat van werkung.
De ingehouden gereedschappen of onderden die zich verrangen, worden het eigendom van Silverline Tools.
De reparatie of verwangting van het product onder garantie zijn voordelen die bijkomstig zich aan uw wettelijkrechten als consument, en hebbenaar geen invloed op.
Watisgedekt:
De reparatie van het product, mits waar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.
Onderdelen die nicht mehr verkrijgbaar en die nicht meer worden vervaardigd worden door Silverline Tools verwangen door een functionele verwangng.
Gebruik van dit product in de EU.
Wakit is gedekt:
Silverline Tools geeft geen garantie op reparatives als gevolg van:
Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.
Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzlichtige bediening en hantering van het product.
Gebruik van het product voor andere doeleinden dan normal hauihoudelijk gebruik.
Alle soorten wijzigingen en modificaties van het product.
Gebruik van andere onderden en accessoires dan de originele onderden van Silverline Tools.
Defecte installment (behave wanner geinstalleerd door Silverline Tools).
Reparaties of wijzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officièle reparatiediensten.
Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.
Accu garantie
Silverlineaccu's显示屏 van 30 dagen garantie. Wanner er binnen de garantieperiode een fout optreed Dankzij een materiaal- of fabrieksfout, verrangt Silverine de accu Gratis. Deze garantie haeft geen betrekking op commercieel gebruik en strekt zich nicht uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.
EG-verklaring van overeenstemming
De ondergetekende: Mr. Darrell Morris
Gemachtigd door: Silverline Tools
Verklaart dat
Identificatienummer: 263302
Beschrijving: 10,8 V accuschroefmachine
Voldoet aan de volgende richtlijnen:
- Machinerichtlijn 2006/42/EG Richtlijnaagspanning 2006/95/EG
Elektromagnetische verenigbaarheid 2004/108/EG
RoHS-richtlijn 2011/65/EU
EN60745-1:2009+A11
EN60745-2-2:2010 - EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15
EN60335-2-29:2004+A2
EN61000-3-2:2006+A1+A2
EN61000-3-3:2008, EN62233:2008
EN55014-1:2006+A1+A2, EN55014-2:1997+A1+A2
Keuringsinstantie: TÜV Rheinland LGA Products.
De technische documentatie worden bijgehonden door: Powerbox International
Datum: 19-06-2014
Handtekening:
Darrell Morris
Algemeen directeur
Naam en adres van fabrikant:
Powerbox International Limited, handelsregister nummer 06897059.
Beschrijving symbolen
Op het gevevensplaatje van uw gereedschap konnen zich symbolen bevinden. Deze vertegenvoordigen belangrijke productinformatie en gebruiksinstrumenties
Draag gehoorbescherming
Draag een veiligheidsbril
Draag een stofmasker
Draag een verilgheidshelm
Draag handschoenen
Lees de handleiding
Verbrand batterijen/accu's Niet!
Voorzichtig!
Oplader: Beschermingsklasse II (dubbel geisoleerd)
Enkel geschikt voor binnen gebruik!
Smeltzekering met een maximale elektrische stroom van 3,15 A.
Li-ion accucellen zijn recyclebaar en mogen Niet samen met uw huishoudelijk afval weggegoid worden. Neem contact op met uw lokale verkoper of gemeente vooreer recycleadvies
Voldoet aan de relevante wetgeving en veiligheidsnormen
Milieubescherming
Elektrische producten mogen nicht met het normale huisvuil worden weggegoid. Indien de möglichkebestaat, dient u het product te recyclen. Vraag deplaatselijke autoriteiten of winkelier om advies betreffende recyclen.
| V Volt | |
| ~ Wisselspanning | |
| A Ampère | |
| n | Onbelaste snelheid |
| Hz Hertz | |
| W, kW Watt, kilowat | |
| /min of min-1 | (Omwentelingen) per minuut |
Specificaties
Boormachine:
Technologie: 10,8V, Li-ion
Onbelaste snelheid: 0-2200 min
Slagfrequentie: 0-3000 min
Compatible bits: 3/8" doppen met vierkante aandrijving
Gewicht: 2,3 kg
Accu
Cell type: Li-ion
Spanning: 10,8V, DC
Capaciteit: 1,3Ah
Oplader:
Ingangsspanning: 230-240 V~50 Hz, 13 W
Uitgangsspanning: 12 V DC, 450 mA
Laadtijd: 3-5 urr
Kabel lente: 2 m
Beschermingsgraad: IPX0
Beschermingsklasse:
Geluid en trilling:
Geluidsdruk L 83 dB(A)
Geluidsvermogen L 94dB(A)
Onzekerheid K: 3 dB
Trilling a 13,8 m/s
Onzekerheid K: 1,5 m/s²
De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescheming is noodzakelijk.
Met het oog op unsere aanhoudende productontwikkeling kuren de specificaties van Silverline Tools producten zonder voorafgaande kennisgeving worden gewijzigd.
WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescheming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveauaus, zichs met het dragen van gehoorbescheming, stopt u het gebruik van de machine onmiddelijk. Controller de pasvorm en het geluidempingsniveau van de bescherming.
WAARSCHUWING: Bootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige bootstelling kan leiden tot chronische condities. Limiteer de bootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale,comfortabile temperatuur.Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en freiendentie van de machine.
Geluid- en trillingsniveau in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normal gebruik in normale werkkomstandigeden. Een slecht onderhonden, onjuist samengelede of onjuist gebruekte machine produeert möglich hogere geluids- en trillingsniveau. www.osha.europa.eu biedt informatatie met betrekking tot geluids- en trillingsniveau op op werkplek wat möglich nuttg is voor regelmatie gebruikers van machines.
Algemene verilgheit voor elektrisch gereedschap
WAARSCHUWING: Lees alle bediening- en verilgheidsvoorschriften. Het Niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernst letsel.
WAARSCHUWING: De machine is nicht geschickt voor gebruik door Personen met een verminderde mentale of fysiieke gesteldheid of een gebrek aan ervaring, tenzij de personoor wordt begeleid of geinstruerd door een persoon verantwoordelijk voor de veiligheid
Bewaar deze voorschriften voor toekomstig gebruik.
De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu worden gevoed (snoerloos).
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk Niet met elektrisch gereedschap in explosieve omgevingen, bijvoirbeeld in de aanwezigheid van ontvambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonden teweeg die stof of dampen können doen ontbranden.
c) Houd kinderen en onstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.
a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker Niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten verminder het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard worden.
c) Laat elektrisch gereedschap nicht nat worden. Wanner elektrisch gereedschap nat worden, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer Niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van把它, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedschap buiten gebruikt, kaak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenhuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenhuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD verminder het risico op een elektrische schok.
Persoonlijkke veiligheid
a) Blijf alert en gebruik uw gezonde verstand wanner u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap Niet wanner u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheidijdens het bedieren van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag aktijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, Niet-slippende veilighidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat Niet per ongeluk worden gestart. Controller of de schakelaar in de uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik nicht te ver. Blijf alktd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwichte situatuies.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren können vastkommen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.
Gebruik en verzorging van elektrisch gereedschap
a) Forceer elektrisch gereedschap nicht. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt better en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap Niet als de schakelaar van het apparaat Niet in- en uitschakelt. Elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlijk en要去 gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellenen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en LAST mensen die nicht bekend zich met het elektrische gereedschap of met deze instructies het elektrische gereedschap Niet bedieren. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controller op foutie uftlijing of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou+kennen beinvloeden. Indien het elektrische gereedschap beschadigd is, moet u het latent repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherpe messen slaan minder snel vast en zich gemakkelijker te bedieren.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd waar bij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoort het apparaat bestemd is, kan leiden tot gevaarlijke situatuies.
WAARSCHUWING: Wonneer de machine in Nieuw-Zeeland gebruikt worden, met een lekstroom van 30mA of laser, is het gebruik van een aardlekschakelaar aanbevolen
Onderhoud
a) Laat uw elektrische gereedschap onderhonden door een gekwalificierde vakman en gebruik alleen identieke verwangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blift.
Veiligheid voor accuboormachines
Belangrijk: Het is noodzakelijk alle nationale veiligheidsregels met betrekking tot installmentie, gebruik en onderhoud op te volgen
a) Laat Personenjonger dan 18aar de boorhamer Niet gebruiken. Tevens horen alle gebruikers met de gebruik- en verilgheidsinstrumenties bekend te zich
b) Opladers zichen enkel geschickt voor binnen gebruik. Zorg ervoor dat de stroombron en oplader te allen tjide beschermt zichen gegen vocht
c) Bij het gebruik van de boorhamer is de volgende veiligheidsuitrusting verplicht: veiligheidsbril, gehoorbescherming en handschoenen. Wanner het boren stof produeert draagt u een stofmasker. Een minimale waardering van FFP2 is aanbevolen. Wanner het gebruik van de machine op enige wijze voor ongemak zorgt, stopt u het werk onmiddelijk.
d) Gebruik metaal- en spanningszoekers voor het vinden van verborgen water-, gas- en/of elektrische leidingen. Vermijd het contact met componenten die onder spanning staan
e) Zorg voor een goede verlichting
f) Zorg ervoor dat beitel of boor bits stevig in de boorhouser vast zitten. Losse bits kuren losscieten en ongelukken veroorzaken
g) Breng het bit in contact met het werkstuk voordat u de machine start
h) Controller voordat u begint met boren of er genoeg vrije ruimte is onder het werkstuk
i) Oefen geen druk op de boorhamer uit waar dit de levensduur verslechterd
j) Boor bits wordenijdens gebruik erg heet. Laat ze na gebruik afkoelen.
k) Verwijder zaagsel of vuil zich bij het boor bit Niet met uw handen
I) Wanner u tijdens het gebruik van de boorhamer gestoord worden, maakt u het werk af en schakelt u de machineuit voordat u opkijk
m) Maak wanner gegruik klemmen of bankschoven voor het klemmen van het werkstuk
n) Controller de boorhouser regelmatig op tekenen van slijtage en/of schade. Beschadigde onderdelen horen door een gekwalificeerd person verrangen te worden
o) Wacht met het neerleggen van de boor totdat deze volledig tot stilstand is gekommen
p) Controller bouten, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanner nodig vast
Acculader veiligheid
- Raadpleeg het deel in deze handleiding wat betrekking heeft op het gebruik van de oplader, voor het opladen van de accu.
- Gebruik de oplader Niet in combinatie met een accu, anders dan die verstrekt bij de machine. Houd de oplader schoon; stof en/of vuil kan leiden tot kortsluiting en een geblokkeerde ventilatie wat kan resulteren in oververhitting en/of brand
- Wanner het stroomsnoer beschadigt is, maar u deze door de fabrikant verzangen om gezaren te voorkomen
Waarschuwing: Herlaad geen Niet-oplaadbare accu's
Accu veiligheid
WAARSCHUWING: Li-ion accu's zij, wanner onjuist gebruikt, opgeborgen of opgeladen, een möglichk brand- en explosiegevaar
- Houdt de accuuit de buurt van kinderen
- Laad Li-ion accu's enkel op met de oplader, inbegrepen bij het product of special ontworpen voor uw product
- Gebruik enkel Li-ion accu's inbegren bij uw product of special ontworpen voor compatibilititeit
- Laat accu's na het opladen of na zwaar gebruik 15 Minutes afkoelen om oververhitting en brand te voorkomen
- Wonneer Niet in gebruik dienen accu's op kamertemperatuur (ongeveer 20^ ) opgeborgen te worden
Zorg ervoor dat de accu, wanner opgeborgen, geen kortsluiting kanveroorzaken. Houdt accu's schoon; vreemde voorwerpen konnenkortsluitingveroorzaken. Houdt accu's uit de buurt van metalenvoorwerpen als paperclips, muntjes, sleutels, etc.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. De vloeistofveroorzaakt möglichh huidiritatie brandwonden. Wanner de vloeistof in contact komt met de huid spoelt u uw huid onmiddelijk met water. Wanner de vloeistof in de ogen terecht kommt zoekt u onmiddelijk medische hulp - Open, demonteer, breek, verwarm (boven 60^ ) en verbrand accu's nicht. Gooi accu's Niet in het vuur
Productbeschrijving
| 1 Verkant aandrijving |
| 2 Vergrendelbal |
| 3 Werklicht |
| 4 Motor ventilatiegaten |
| 5 Rotatierichting schakelaar |
| 6 Trekker schakelaar |
| 7 Handvat grip |
| 8 Accu |
| 9 Accu verlosschakels |
| 10 Accu oplader |
| 11 Stekker |
| 12 Broen LED |
| 13ood LED |
Inbegren accessoires (niet afgebeeld):
Gevormde opbergkoffer
Gebruiksdoel
Accu slagmoersleutel, voorlicht tot middel zware taken, het aandraaien van moeren en bouteen met gebruik va geschikte dappen
Het uitpakken van uw gereedschap
- Pak uw toestel / gereedschap UIT. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
- Controller of alle onderdelen aanwezig zich en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zich, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gezruikt.
Voor gebruik
Het ontkoppelen van de accu
- Om de accu (8) te ontkoppelen drukt u de verlosschakels (9) aan.beide zichden van de machine.Trek de accuuit het handvat (7)
Let op: Probeer de accu Niet te ontkoppelen zonder het indrukken van de verlosschakels. De accu en de machine raken zo möglichk beschadigd
Het aansluiten van een opgeladen accu
- Schuif de opgeladen accu in de onderzijde van het handvat (7) tot deze in positie klikt
Let op: Zorg ervoor dat de machine en de accu juist zijn uitgelijnd. De accu dient gemakkelijk in de machine te schuiven. Forceer de accu Niet. Wanner de accu Niet soepel in de machine schuift, controeert u de accu, de machine gleuven en de contactpunter voordat u het opnieuw probeert
Het opzetten van de accuaplader
- Wanner een accu is aangesloten, ontkoppeld u deze van de oplader (10)
- Steek de stekker (11) van de oplader in een geschikt stopcontact
Let op: Het groene LED lampje (12) op de accuyenheid brandt wanner de oplader in staat is de accu op te laden
WAARSCHUWING: Gebruik de oplader enkel voor het opladen van de inbegrepen accu, of voor aangeschafte accu's, specifiek ontworpen voor de machine
WAARSCHUWING: De oplader is enkel geschikt voor binnen gebruik en dient Niet in vochtige omstandigheden gebruikt te worden
Het opladen van de accu
WAARSCHUWING: Wanner de instructies Niet opgevolgd worden raakt de accu möglichk permanent beschadigd
Let op: De normale laadtijd van een onlangs ontladen accu bedraagt 3研究员. De laadtijd van accu's die voor langere划定 ontladen zich bedraagt tot 5研究员.
- Schuif de ontladen/gedeeltelijk ontladen accu op de oplader (10)
Let op: Zorg ervoor dat de accu en de oplader juist zijn uitgelijnd. De accu dient gemakkelijk in de oplader te schuiven. Forceer de accu Niet. Wanner de accu Niet soepel op de oplader schuift, controleert u de accu, de oplader gleuven en de contactpunten voordat u het opnieuw probeert
- Wanner het opladen start branden beiden lampjes zonder te knipperen
- Wanner de accu volledig is opgeladen brand enkel het groene lampje
Opmerkingen bettreft het opladen van de accu:
- De accu dient bij een omgevingstempoatuur:tussen de 10 en 40^ (dicht bij 20^ is ideaal) opgeladen te worden
- Na het opladen vereist de accu een afkoelperiode van 15 minutes
Zorg ervoor dat de oplader na het opladen van de stroombron worden ontkoppeld en juist worden opgeborgen - Laad accu's NOOIT voor langere periodes op en berg accu's NOOIT op wanner deze worden opgeladen
- De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wanner deze volledig is opgeladen, om de laadcylclusnen te optimaliseren en het verspillen van energie te voorkomen
- Accu's kennen na verloop vanijd stuk raken, individuele cellen breken wat leidt tot kortsluiting in de accu. De oplader laadt zulke accu's Niet op. Gebruik de andere accu om de werking van de oplader te controleren en schaf een neue accu aan
- Li-ion accu's mogen Niet voor langereijd ontladen opgeborgen worden. Dit beschadigt de Li-ion accucellen möglichk. Accu's dienen volledig opgeladen (ontkoppeld van de oplader) te zich wonneer deze voor langereijd opgeborgen worden
- De capaciteit van accu's worden na verloop vanijd lager. Na 100 laadcyclussen zullen de gebruiksduur en de maximale koppel van de boormachinelichtelijkverkorten/verlagen. Na 500 laadcyclussen is de minimale capaciteit van de accu bereikt. Dit is normal en duidt nicht op een foutieve accu
Het bevestigen en ontkoppelen van doppen
- Duw de gewenste dop op de vierkant aandrijving (1). De vergrendelbal (2) houdt de dop in plaats
- Om de dop te verwijderen, trekt u deze simpelweg van de aandrijving
Let op: Maak enkel gebruik van geleharde dappen, geschikt voor het gebruik met de machine
Gebruik
Rotatierichting controle
WAARSCHUWING: Wonneer de machine is ingeschakeld mag de rotatierichting NOOT veranderd worden. Dit voorkomt permanente schade aan de machine
- De rotatierichting kan met behulp van de rotatierichting schakelaar (5) veranderd worden
- Voor een rotatierichting linksom, duwt u de schakelaar maar rechts
Voor een rotatierichting rechtsom, duwt u de schakelaar maar links
Let op: Wonneer de schakelaar in het midden staat is de machine vergrendeld en kan deze nicht ingeschakeld worden. Gebruik deze stand als veiligheidsfunctie om plotse inschakeling van de machine te voorkomen
Het in- en uitschakelen van de machine
WAARSCHUING: Bij het gebruik van de machine is het dragen van de benodigde beschermende uitrusting vereist
- Om de machine te starten knijpt u de trekker schakelaar (6) in
- Het ingebouwde werklicht (3) brand wanner de trekker schakelaar worden ingeknepen
Let op: Wonneer de schakelaar Niet ingeknepen kan worden contrôleert u de stand van de rotatierichtingsschakelaar (5). De middenpositie vergrendelt de trekker schakelaar
- De rotatiesnelheid worden geregeld door de trekker schakelaar. Hoe verder de schakelaar worden ingeknepen des te hoger de rotatiesnelheid
- Laat de trekker schakelaar los om de machine te stoppen
WAARSCHUING: Wanneer de machine tijdens gebruik heet worden, schakelt u deze onmiddelijk uit en laat u deze volledig afkoelen voordat u het werk hervat. Laat de machine voor korte tijd onbelast lopen om de koelperiode te minimiseren. Zorg ervoor dat de ventilatiegaten (5) te allen tijde vrij en voorkom de ingang van stof en vuil. Stof kan de machine beschadigen en möglichk vermienen
Accessoires
Een breed accessoire aanbod, waaronder boor bits, schroef bits, komborstels etc. is verkrijgbaar bij uw Silverline Tools handelaar. Reserve accu's zij te bestellen bij uw handelaar of op toolsparesonline.com
Onderhoud
WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de oplader schoonmaakt of enig onderhoud uitvoert. Verwijder de accu voordat u de machine schoonmaakt of enig onderhoud uitvoert.
Let op: Zowel de machine als de oplader bevat geen door de gebruiker te repareren onderdelen. Wanner de machine Niet juist functioneert als beschreiben in deze handleiding, maar u de machine bij een Silverline Tools service center repareren
Algemene inspectie
- Controller regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie können ze na enigeijd los gaan zitten
- Inspecteer het stroomsnoor voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geauthoriseerd Silverline Tools service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine
Schoonmaak
- Houd uw machine te allen tijde schoon. Vuil en stof doe den de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer möglichk zuivere, droge perslucht om door de luchtgaten te blazen
Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekig schoonmaakmiddel - Gebruik geen bijtende stoffen voor het schoonmaking van plastic onderdelen
Smeren
- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel
Opberging
- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op
Verwijdering
Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.
- Elektrische en elektronische apparaten en accu's mogen nicht met uw huishoudelijk afval worden weggegoid
- Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap
Probleemopsporing
| Probleem Mogelijk oorzaak Oplossing | ||
| Rode en groene LEDs branden nicht om te duiden op het laden van de accu | De accu is Niet juist op de oplader aangesloten | Maak de contacten schoon en schuif de accu volledig in de oplader zodat deze vastklikt |
| De oplader worden nicht voorzien van stroom Controler de aansluiting op de stroombron | ||
| Lage accu capaciteit | De accu is Niet volledig opgeladen Ontkoppe | de accu Niet voordat deze volledig is opgeladen |
| De accu is meer dan 100 koer opgeladen en de capaciteit neemt af | Dit is normalaar voor accu's. Neem contact op met uw Silverline Tools handelaar voor het aanschaffen van een nieuwe accu | |
| De machine kan nicht worden ingeschakeld. (De trekker schakelaar (6) functionertiet nicht) | De trekker schakelaar is vergrendeld in de midden positie | Schuif de rotatierichting schakelaar maar links of rechts |
| De machine start nicht wonneer de trekker schakelaar worden ingeknepen | De accu is volledig ontladen | Laad de accu volledig op of verwang de accu met een volledig opgeladen accu |
| Defecte accu Vervang de accu | ||
| Defecte machine | Neem contact op met uw Silverline Tools handelaar of een geautori-seerd service center | |
Silverline Tools Garantie
Dit Silverline product kombt met 3JAar garantie.
Registree dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewjs.
Het gekochtete product registrieren
Ga waar: silverlinetools.com, kies Registration (registration) en voer het volgende in:
Uw personlijkke geveens
- De gegevens van het product en de aankoop
U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.
Voorwaarden
De garantipeiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.
BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS
Als dit product binnen 30 dagen van de aankoopdatum een fouit heeft, breng het dan waar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermeling van de details van de storing. U kutom een nieuwe vragen of om uw geld terug.
Als dit product na de période van 30 Tage een fout heeft, stub het dan maar:
Alle claims要去en binnen de garantieperiode worden ingediend.
U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaat's van aankoop voordat er aan kan worden gewerkt.
U moet nauwkeurige gegevens verschaffen van de fouit die verholpen moet worden.
Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.
De verzendkosten worden nicht vergoed. De geretourneerde items要去en voor de reparatie in een redelijk schone en verilige staat verkeren en要去en zorgvuldig worden verpakt om schade en letselijdens het vervoer te voorkomen. Ongeschiekte en onveilige leveringen können worden afgewezen.
Al het werk wordenuitgevoerd door Silverline Tools of een officièle reparatiedienst.
De garantieperiode worden nicht door de reparatie of verwangting van het product verlengd.
Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verranging door een gereedschap in perfecte staat van werkung.
De ingehouden gereedschappen of onderden die zich verrangen, worden het eigendom van Silverline Tools.
De reparatie of verwang van het product onder garantie zijn voordelen die bijkomstig zich aan uw wettelijk rechten als consument, en hebbenaar geen invloed op.
Watisgedekt:
De reparatie van het product, mits waar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.
Onderdelen die nicht meer verkrijgbaar zich en die nicht meer worden vervaardig worden door Silverline Tools verwangen door een fonctionele verwanging.
Gebruik van dit product in de EU.
Wakitisgedekt:
Silverline Tools geeft geen garantie op reparatives als gezolg van:
Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstrumenties zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.
Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzlichtige bediening en hantering van het product.
Gebruik van het product voor andere doeleinden dan nomaal huishoudelijk gebruik.
Alle soorten wijzigingen en modificaties van het product.
Gebruik van andere onderden en accessoires dan de originele onderden van Silverline Tools.
Defecte installment (behalte wonneer geinstalleerd door Silverline Tools).
Reparaties of wijzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officiëre reparatiediensten.
Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van每次都 garantie+zijn geen andere claims gedekt.
Accu garantie
Silverlineaccu's显示屏 van 30 dagen garantie. Wanner er binnen de garantieperiode een fout optreed Dankzij een materiaal- of fabrieksfout, verrangt. Silverine de accu Gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich nicht uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.
EG-verklaring van overeenstemming
De ondergetekende: Mr. Darrell Morris
Gemachtigd door: Silverline Tools
Verklaart dat
Identificatienummer: 263456
Beschrijving: 10,8 V slagmoersleutel
Voldoet aan de volgende richtlijnen:
- Machinerichtlijn 2006/42/EG
Richtlijlaagspanning 2006/95/EG
Elektromagnetische verenigbaarheid 2004/108/EG
RoHS-richtlijn 2011/65/EU
EN60745-1:2009+A11 - EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15
EN60335-2-29:2004+A2
EN62233:2008
EN60745-2-2:2010
EN61000-3-2:2006+A1+A2, EN61000-3-3:2008
EN55014-1:2006+A1+A2, EN55014-2:1997+A1+A2
Keuringsinstantie: TÜV Rheinland LGA Products.
De technische documentatie worden bijgehonden door: Powerbox International
Datum: 19-06-2014
Handtekening:
Darrell Morris
Algemeen directeur
Naam en adres van fabrikant:
Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk
