GEBRUIKSAANWIJZING DIY 3.6V LiIon SILVERLINE

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk. Beschrijving symbolen Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze symbolen belangrijke informatie over het product of instructies voor het gebruik. Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelmDraag handschoenenLees de handleidingGebruik niet de regen of in vochtige omstandigheden!Enkel geschikt voor binnen gebruik!

Beschermingsklasse II (dubbel geïsoleerd) Milieubescherming Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Voorzichtig!WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en frequentie van de machine.Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines. Vertaling van de originele instructies T-130˚ V Volt~, AC WisselspanningA, mA Ampère, milliampère Ampère-uur (accu capaciteit)n0 Onbelaste snelheidn SnelheidNm Newtonmeter (koppel)° GradenØ DiameterHz Hertz, DC GelijkspanningW, kW Gelijkspanning/min of min Operaties per minuutrpm Revoluties per minuutF Farad (capaciteit)dB(A) Decibel geluidsniveau (A) m/s

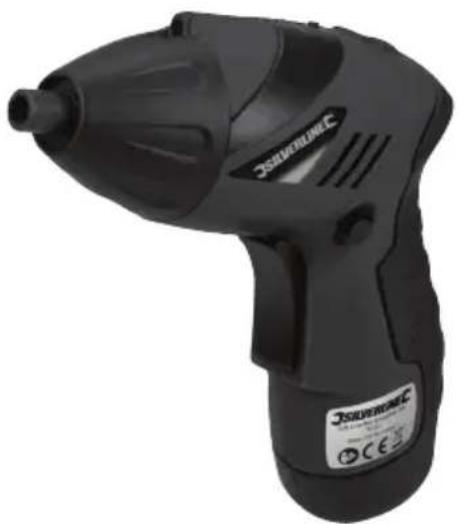

3,6 V Li-ion mini schroevendraaier set791721 Algemene veiligheid voor elektrisch gereedschap WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheidBewaar deze voorschriften voor toekomstig gebruik. De term “elektrisch gereedschap” in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).Kinderen mogen niet met de machine spelen

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedscha te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlekschakelaar (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de ‘uit’ stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel. e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stof gerelateerde ongelukken verminderen.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

5) Accu machine gebruik en onderhoud

a) Laad de accu enkel met de door de fabrikant gespecificeerde accu op. Het gebruik van een accu, geschikt voor één accusoort, voor een andere accusoort resulteert mogelijk in brandb) Gebruik accu machines enkel met specifiek bedoelde accu’s. Het gebruik van andere accu’s resulteert mogelijk in persoonlijk letsel en brandc) Wanneer een accu niet gebruik is, houdt u deze uit de buurt van metalen voorwerpen als paperclips, munten, spijkers, schroeven, etc. Het kortsluiten van een accu resulteert mogelijk in brand Wanneer accuvloeistoffen in uw ogen terecht komt, zoekt u onmiddellijk medische hulp. Accuvloeistoffen veroorzaken mogelijk irritatie en brandend gevoeld) Misbruik van de accu resulteert mogelijk in vloeistof uitstoot. Voorkom contact. Spoel, wanneer contact plaatsgevonden heeft, onmiddellijk met water. Wanneer de vloeistof in uw ogen terecht komt zoekt u onmiddellijk medische hulp. Accuvloeistoffen veroorzaken mogelijk irritatie en brandend gevoel

a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft. Accu veiligheid WAARSCHUWING: Li-ion batterijen, wanneer onjuist gebruikt, opgeborgen of opgeladen, zijn een brand- en explosiegevaar• Houdt de accu uit de buurt van kinderen• Laad Li-ion accu’s enkel op met de oplader, inbegrepen bij het product of speciaal ontworpen voor uw product• Gebruik enkel Li-ion accu’s inbegrepen bij uw product of speciaal ontworpen voor compatibiliteit• Laat accu’s na het opladen of na zwaar gebruik 15 minuten afkoelen om oververhitting en brand te voorkomen• Wanneer niet in gebruik dienen accu’s op kamertemperatuur (ongeveer 20°C) opgeborgen te worden• Zorg ervoor dat de accu, wanneer opgeborgen, geen kortsluiting kan veroorzaken. Houdt accu’s schoon; vreemde voorwerpen kunnen kortsluiting veroorzaken. Houdt accu’s uit de buurt van metalen voorwerpen als paperclips, muntjes, sleutels, etc.• Bij verkeerd gebruik kan vloeistof uit de accu lekken. De vloeistof veroorzaakt mogelijk huidirritatie brandwonden. Wanneer de vloeistof in contact komt met de huid spoelt u uw huid onmiddellijk met water. Wanneer de vloeistof in de ogen terecht komt zoekt u onmiddellijk medische hulp• Open, demonteer, breek, verwarm (boven 60°C) en verbrand accu’s niet. Gooi accu’s niet in het vuur791721_Z1MANPRO1.indd 25 15/07/2015 16:1426

Mini schroevendraaier veiligheid

• Houdt de machine bij de geïsoleerde grip vast wanneer de machine in de buurt of in direct contact komt met verborgen stroomdraden. Wanneer het schroefbit in contact komt met stroomdraad, komen de metalen onderdeel van de machine onder stroom te staan wat kan resulteren in elektrische schok• Houdt de machine stevig vast. De hoge koppel van de machine kan tijdens het indraaien van bevestigingsmiddelen overgebracht worden op de gebruiker• Gebruik wanneer mogelijk een hulphandvat. Controleverlies kan de gebruiker verwonden• Zorg ervoor dat het werkstuk goed vast staat. Een werkstuk is gemakkelijk vast te zetten met klem of bankschroef• Wacht top de machine volledig stil staat voordat u deze neerlegt. Zo voorkomt u de kans op controle verlies van de machine Accessoires (niet afgebeeld):
• Harde plastic opbergkoffer• 1 x dopadapter• 102 x geassorteerde bits• 1 x magnetische bithouder• 7 x moeraandrijvingen • 6 x ¼” doppen Gebruiksdoel Mini accu schroevendraaier met verstelbaar, 2-positie handvat voor lichte schroefwerkzaamheden met een minimale koppel Het uitpakken van uw gereedschap
• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt Voor gebruik WAARSCHUWING: Ontkoppel de accu voordat u accessoires wisselt of enige aanpassingen maakt Het controleren van het accuniveau
• Druk de laadindicator (4) in. Eén of meerdere laad LED’s branden, afhankelijk van het laadniveau Het opladen van de accu
• De accu kan op elk moment opgeladen worden waar het intelligente system dit op elk laadniveau toestaat• De accu dient op kamertemperatuur (±20°C) opgeladen te worden1. Steek de stekker in het stopcontact2. Stop de DC laadstekker (9) in het DC laadcontact (8)Let op: Metalen voorwerpen mogen het oplaadpunt op het gereedschap niet raken waar dit kan leiden tot kortsluiting wat de accu beschadigd3. Het rode laadindicator LED (3) duidt op het laden van de accu4. Na 3-5 uur is de accu volledig opgeladen en hoort deze van de stroombron ontkoppeld te worden5. Laat de accu na het opladen 15 minuten afkoelen voor u het gebruikt6. Ontkoppel de oplader van de stroombron en berg deze op een droge en schone ruimte op, buiten het bereik van kinderen• Laad de accu niet voor langere tijd dan beschreven opWAARSCHUWING: De accu ontlaadt langzaam wanneer opgeborgen. Berg de machine niet voor lange periodes ontladen op. Laad de accu volledig op voordat deze opgeladen wordtBELANGRIJK: Wanneer de accu niet juist opgeladen wordt, raakt deze permanent beschadigd. Volg de juiste laadprocedure te allen tijde op Het bevestigen van een schroef bit
• Inbus bits kunnen direct in de bithouder (1) geplaatst worden. Gebruik als alternatief de inbegrepen bithouder Gebruik WAARSCHUWING: Bij het gebruik van de machine is het dragen van de geschikte beschermende uitrusting, waaronder een stofmasker en gehoorbescherming aanbevolen• Knijp de aan/uit trekker schakelaar in om de machine in te schakelen• Pas de rotatierichting van het schroefbit aan met behulp van de rotatierichting schakelaar (7)Let op: Wanneer de schakelaar niet juist in positie geklikt is kan de machine niet ingeschakeld worden Accessoires
• Verschillende accessoires en verbruiksmiddelen, waaronder verschillende bithouders (868641+868528), zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com Onderhoud WAARSCHUWING: Ontkoppel de accu voordat u de machine schoonmaakt of enig onderhoud uitvoert Algemene inspectie
• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine Schoonmaak
• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen Smeren
• Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel Opberging
• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op Verwijdering Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.• Elektrische en elektronische apparaten en accu’s mogen niet met uw huishoudelijk afval worden weggegooid• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

6. Aan/uit trekker schakelaar

7. Rotatierichting schakelaar

• EN61000-3-2:2006+A1:2009+A2:2009• EN61000-3-3:2013Keuringsinstantie: Bureau Veritas De technische documentatie wordt bijgehouden door: Silverline ToolsDatum: 01-04-2015Handtekening:Darrell MorrisAlgemeen directeurNaam en adres van fabrikant:Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk Voorwaarden Silverline Tools Garantie Dit Silverline product komt met 3 jaar garantie.Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.Het gekochte product registrerenGa naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:• Uw persoonlijke gegevens• De gegevens van het product en de aankoopU ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATSAls dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GBAlle claims moeten binnen de garantieperiode worden ingediend.U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools. De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.Wat is gedekt:De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.Gebruik van dit product in de EU.Wat niet is gedekt:Silverline Tools geeft geen garantie op reparaties als gevolg van:Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.Alle soorten wijzigingen en modificaties van het product.Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.Accu garantieSilverlineaccu’s zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik. EG-verklaring van overeenstemming De ondergetekende: Mr. Darrell MorrisGemachtigd door: Silverline ToolsVerklaart datIdentificatienummer: 791721Beschrijving: 3,6 V Li-ion mini schroevendraaier setVoldoet aan de volgende richtlijnen:• Machinerichtlijn 2006/42/EG• Richtlijn laagspanning 2006/95/EG• Elektromagnetische verenigbaarheid 2004/108/EG• RoHS-richtlijn 2002/95/EG• EN60745-1:2009+A11:2010• EN60745-2-2:2010• EN55014-1:2006+A1:2009+A2:2011• EN55014-2:1997+A1:2001+A2:2008791721_Z1MANPRO1.indd 27 15/07/2015 16:14Y
