GEBRUIKSAANWIJZING D200 Vermeiren

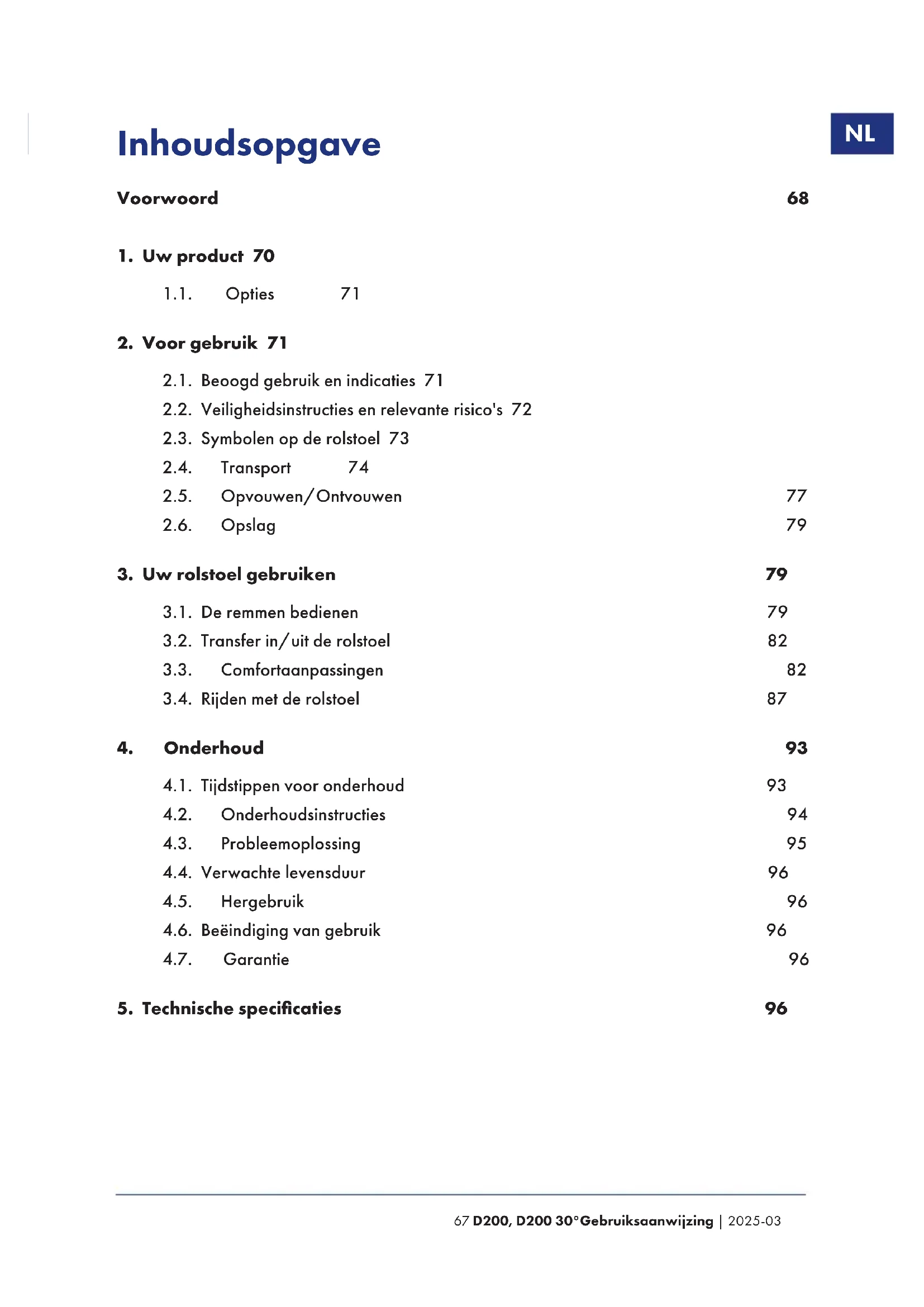

2.1. Beoogd gebruik en indicaties 71 2.2. Veiligheidsinstructies en relevante risico's 72 2.3. Symbolen op de rolstoel 73 2.4. Transport 74 2.5. Opvouwen/Ontvouwen 77 2.6. Opslag 79

3. Uw rolstoel gebruiken 79

3.1. De remmen bedienen 79 3.2. Transfer in/uit de rolstoel 82 3.3. Comfortaanpassingen 82 3.4. Rijden met de rolstoel 87

4.1. Tijdstippen voor onderhoud 93 4.2. Onderhoudsinstructies 94 4.3. Probleemoplossing 95 4.4. Verwachte levensduur 96 4.5. Hergebruik 96 4.6. Beëindiging van gebruik 96 4.7. Garantie 96

5. Technische specificaties 96

Inhoudsopgave68Gebruiksaanwijzing | 2025-03 D200, D200 30° Voorwoord Proficiat! U bent eigenaar van een Vermeiren-rolstoel! Deze rolstoel werd vervaardigd door gekwalificeerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren. Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rolstoel en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel. Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen. Belangrijke opmerking Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren. Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen. Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product. Beschikbare informatie Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates. Personen met een visuele beperking kunnen de elektronische versie van de handleiding downloaden en met behulp van een tekst-naar-spraak softwareapplicatie laten voorlezen.69 D200, D200 30°Gebruiksaanwijzing | 2025-03

Gebruiksaanwijzing Voor gebruiker en vakhandelaar Installatiehandleiding Voor de vakhandelaar Servicehandleiding voor rolstoelen Voor de vakhandelaar EC-conformiteitsverklaring70Gebruiksaanwijzing | 2025-03 D200, D200 30°

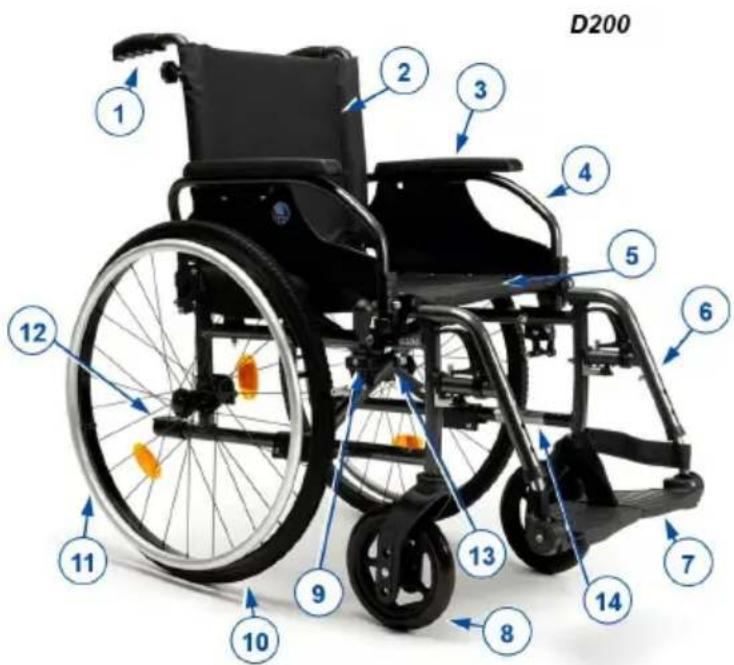

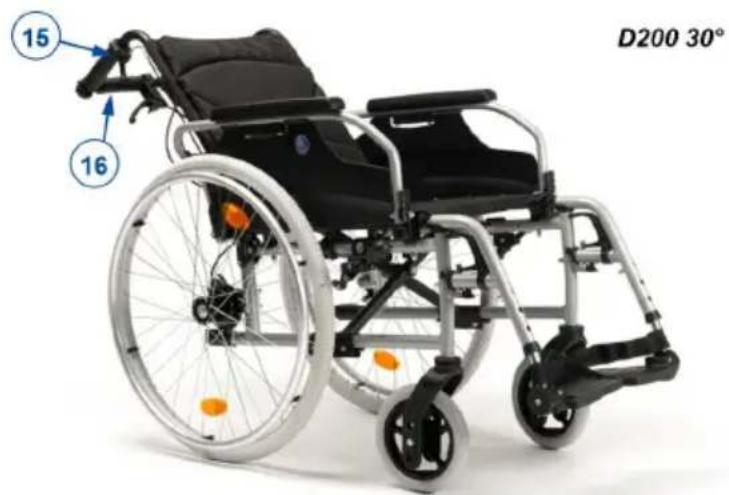

1. Uw product71 D200, D200 30°Gebruiksaanwijzing | 2025-03

14. Identificatieplaat

Enkel voor D200 30°:

15. Hendel voor ruginclinatie

1.1. Opties Neem contact op met uw vakhandelaar voor opties. Hij adviseert u graag.72Gebruiksaanwijzing | 2025-03 D200, D200 30°

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.

• Indicaties en contra-indicaties: De gebruiker kan de rolstoel zelf voortbewegen of laten duwen door een begeleider. De rolstoel is bedoeld voor oudere personen of mensen die moeilijk of niet kunnen lopen, onder andere door verlamming, verlies van ledematen, defect of aandoeningen van ledematen, contracturen of gewrichtsaandoeningen, hart- en bloedsomloopinsufficiëntie, evenwichtsstoornissen , cachexie (afname van het spierweefsel), ... Gebruik deze rolstoel NIET indien u lijdt aan psychische of mentale beperkingen waardoor u uzelf of andere mensen in gevaar kan brengen bij het rijden. Consulteer daarom eerst uw dokter, en informeer uw vakhandelaar over zijn/haar advies.

• Deze rolstoel is geschikt voor gebruik binnen en buiten.

• Deze rolstoel is uitsluitend ontworpen voor het vervoer/transfer van één (1) persoon met een maximumgewicht van 130 kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.

• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.

• Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 5..

• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud. 2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG Gevaar voor letsel en/of beschadiging

• Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw rolstoel.73 D200, D200 30°Gebruiksaanwijzing | 2025-03

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Gebruik de rolstoel niet indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen.

• Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer. Bij buitengebruik kunnen rijhandschoenen de grip op de aandrijfhoepels verbeteren.

• Wijzig uw product op geen enkele manier. Houd er rekening mee dat uw rolstoel, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden. Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is. 2.3. Symbolen op de rolstoel Type aanduiding Catalogusnummer Serienummer Medisch hulpmiddel Producent Fabricagedatum EC-conformiteitsverklaring74Gebruiksaanwijzing | 2025-03 D200, D200 30° Let op: belangrijke informatie Het is aangeraden om de handleiding te lezen Risico voor knellen Maximum gewicht van de gebruiker in kg Gecrashtest product ; kan gebruikt worden als zitplaats in een voertuig Niet bedoeld om te gebruiken als een zitplaats in een voertuig Kan gebruikt worden als zitplaats in een voertuig; duidt de bevestigingspunten aan 2.4. Transport

2.4.1. Transport per voertuig, als bagage

WAARSCHUWING Gevaar voor letsel

• Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

1. Verwijder de voetsteunen, armsteunen en accessoires.

2. Berg de voetsteunen, armsteunen en accessoires veilig op.

3. Indien mogelijk, vouw de rolstoel op en verwijder de achterwielen.

4. Plaats de rolstoel in de bagageruimte.

5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame

van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn.75 D200, D200 30°Gebruiksaanwijzing | 2025-03

2.4.2. Transport per voertuig, als zit voor de gebruiker (enkel D200)

WAARSCHUWING Gevaar voor letsel

• Voor D200 30°: Gebruik de rolstoel NIET als zit in een voertuig.

• De rolstoel heeft de crashtest van ISO 7176-19: 2022 doorstaan en is zo ontworpen en getest om enkel gebruikt te worden als voorwaartse zit in een voertuig.

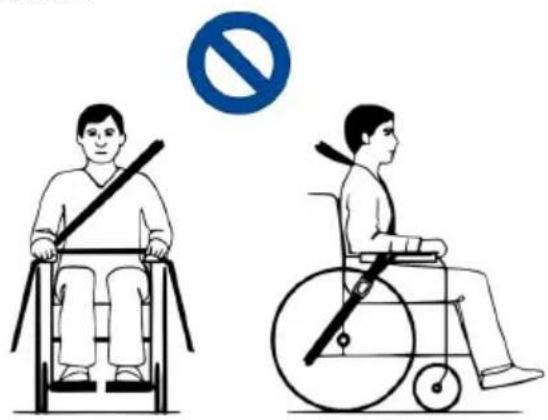

• Gebruik de bekkengordel van de rolstoel niet als riem voor inzittenden, deze is hiervoor niet geschikt.

• Gebruik de bekkengordel van de rolstoel en de beschikbare driepuntsgordel in het voertuig om borst- en hoofdimpact met het voertuig te vermijden.

• Gebruik geen lichaamsondersteuningen om de gebruiker vast te maken in het voertuig, tenzij deze werden gelabeld als overeenkomstig met de vereisten in ISO 7176-19:2022.

• Na betrokkenheid in enige vorm van botsing, laat dan vóór verder gebruik uw rolstoel inspecteren door uw vakhandelaar of de vertegenwoordiger van de fabrikant. De rolstoel is getest met een vierpunts rolstoelvastzetsysteem en een driepunts veiligheidssysteem voor inzittenden. Probeer zoveel mogelijk gebruik te maken van de zetel van het voertuig en de rolstoel te bewaren in de laadruimte.

2.4.2.1. Procedure om de rolstoel vast te maken aan het voertuig:

1. Controleer of het voertuig is uitgerust met een geschikt rolstoel vastzetsysteem en een

veiligheidssysteem voor inzittenden volgens ISO 10542.

2. Controleer dat de onderdelen van het rolstoel vastzetsysteem en het veiligheidssysteem

voor inzittenden niet versleten, vervuild, beschadigd of gebroken zijn.

3. Indien uitgerust met een verstelbare zit en/of een kantelbare rug, controleer of de

rolstoelgebruiker zo recht mogelijk zit. Als de toestand van de gebruiker dit niet toe laat, moet een risicoanalyse worden uitgevoerd om de veiligheid van de gebruiker tijdens transport te evalueren.

4. Verwijder alle gemonteerde accessoires zoals dienbladen en beademingsapparatuur en

zet ze op een veilige plaats.

5. Positioneer de rolstoel naar voren in de rijrichting, centraal tussen de vastzet rails die zijn

vastgemaakt in de vloer van het voertuig.76Gebruiksaanwijzing | 2025-03 D200, D200 30°

6. Maak de voorste veiligheidsgordels vast volgens de instructies van het op de aangegeven

plaats riem-systeem van de fabrikant (Figuur 1). Deze plaats is gemarkeerd op de rolstoel door een symbool (Figuur 2).

7. Rol de rolstoel naar achteren tot de voorste gordels strak zijn.

8. Activeer de remmen van de rolstoel.

9. Maak de achterste veiligheidsgordels vast volgens de instructies van het op de aangegeven

plaats riem-systeem van de fabrikant (rond het wielbevestigingsblok en boven de asbus) (figuur 1). Deze plaats is gemarkeerd op de rolstoel door een symbool (figuur 2). Figuur 1 Figuur 2

2.4.2.2. Procedure om de rolstoelgebruiker vast te maken:

1. Verwijder beide armsteunen.

2. Indien aanwezig, bevestig de rolstoel bekkengordel.

3. Bevestig het veiligheidssysteem voor inzittenden volgens de instructies van het riem-systeem

van de fabrikant. 4 Draag de bekkengordel laag over de voorkant van de bekken, zodat de hoek van de bekkengordel binnen de gewenste zone van 30° tot 75° met de horizontale is, zoals aangegeven op de figuur. Een steilere (grotere) hoek binnen de gewenste zone is wenselijk.77 D200, D200 30°Gebruiksaanwijzing | 2025-03

4. Trek de riem strak aan volgens de instructies van het riem-systeem van de fabrikant en in

overeenstemming met het comfort van de gebruiker.

5. Zorg ervoor dat de veiligheidsriem verbonden wordt in een rechte lijn aan het ankerpunt

van het voertuig en dat er geen bochten in de riem zichtbaar zijn, bijvoorbeeld op de as van het achterwiel.

6. Installeer de armsteunen indien gewenst. Zorg ervoor dat de gordels niet gedraaid zijn

of weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen.

7. Plaats de gordelgesp zo dat de ontgrendelingsknop niet geraakt kan worden door

onderdelen van de rolstoel bij een botsing.

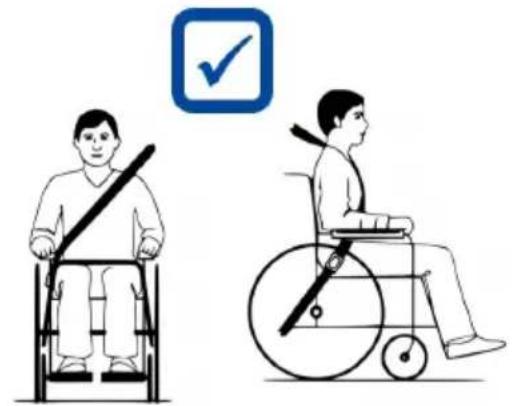

8. Zorgt ervoor dat de schoudergordel goed over de schouder passen, zie figuur 4.

Gordels mogen niet weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen. Figuur 3 De gordels zijn volledig in contact met schouder, borst en bekken. Bekkengordel laag op het bekken, vlakbij de kruising van dij en bekken Figuur 4 2.5. Opvouwen/Ontvouwen

VOORZICHTIG Gevaar voor letsel

• Houd uw vingers weg van de bewegende onderdelen van de rolstoel.

2.5.1. De rolstoel ontvouwen

1. Ga aan de achterzijde van de rolstoel staan.

2. Gebruik de handgrepen om de rolstoel zo ver mogelijk te openen.

3. Ga aan de voorzijde van de rolstoel staan.

4. Duw beide buizen waaraan de zit bevestigd is verder naar beneden.78Gebruiksaanwijzing | 2025-03 D200, D200 30°

2.5.2. De rolstoel opvouwen

1. Klap de voetplaten omhoog, of verwijder de voetsteunen (zie § 3.3.1.).

2. Neem de zit aan de voor- en achterzijde vast en trek deze naar boven.

2.5.3. De rugsteun uitvouwen/opvouwen (D200 Split)

VOORZICHTIG Gevaar voor letsel

• Zorg ervoor dat de rug stevig vergrendeld is voor gebruik.

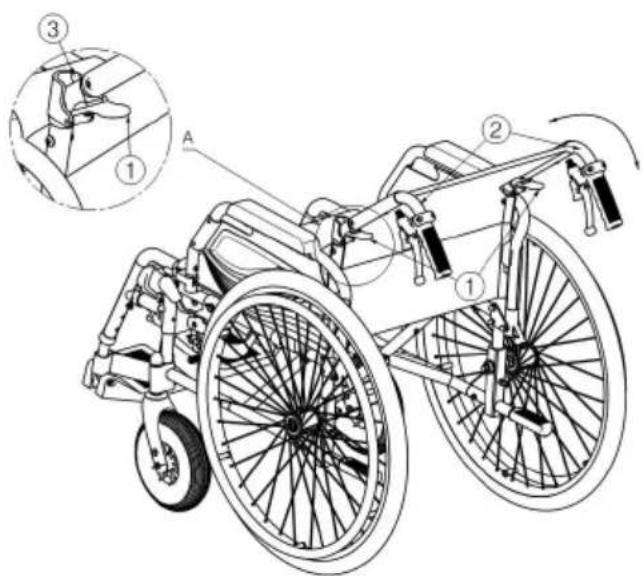

2.5.3.1. De rugleuning opvouwen

1. Houd de rugbuis vast en druk op hendel (1) tot de rug uit de rugbuis (3) komt.

2. Laat de bovenste rugbuis (2) zakken totdat deze volledig is opgevouwen.

2.5.3.2. De rugleuning uitvouwen

1. Til de rugbuis (2) op tot deze vergrendeld is.

2. Zorg ervoor dat de rug stevig vergrendeld is.

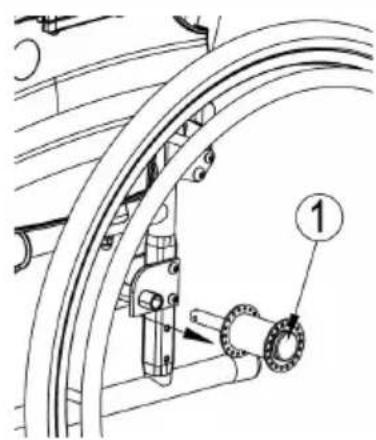

2.5.4. De achterwielen monteren

1. Neem het achterwiel en druk naafknop (1) in.

2. Houd de naafknop ingedrukt en plaats het achterwiel in de asbus tot deze niet meer verder

4. Kijk na of het wiel goed vastzit.79 D200, D200 30°Gebruiksaanwijzing | 2025-03

2. Neem de rolstoel vast aan het frame aan de zijde waar u het wiel wil afnemen.

3. Druk op de knop in het midden van de naaf van het wiel.

4. Trek het wiel van het frame weg.

VOORZICHTIG Gevaar voor beschadiging

• Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5..80Gebruiksaanwijzing | 2025-03 D200, D200 30°

3. Uw rolstoel gebruiken

WAARSCHUWING Gevaar voor letsel

• Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.

• Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen. 3.1. De remmen bedienen

VOORZICHTIG Gevaar voor letsel

• De remmen dienen niet om af te remmen tijdens het rijden. Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.

• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.

• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.

• Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

1. Trek de remhendels naar voren tot u een duidelijke klik voelt.

3.1.1.2. Om de remmen los te zetten:

1. Zet eerst één rem los door de hendel naar achteren te trekken.

2. Houd het ongeremde wiel, met uw hand, vast aan de grijphoepel.

3. Herhaal dit voor het tweede wiel met parkeerrem.81 D200, D200 30°Gebruiksaanwijzing | 2025-03

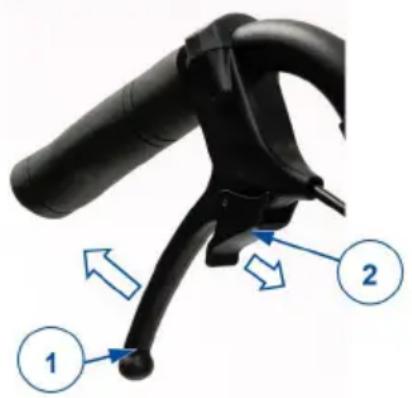

3.1.2. Remmen voor de begeleider (indien aanwezig)

3.1.2.1. Om de remmen in te schakelen:

1. Trek aan de remhendels (1) in een knijpende beweging.

2. Iedere remhendel (1) kan vergrendeld worden door de vergrendelingshendel (2) naar

beneden te duwen met uw vinger.

1. Trek aan de remhendel (1). De vergrendelingshendel (2) wordt door deze beweging

• Indien u de transfer niet veilig op eigen kracht kan uitvoeren, vraag dan hulp.

• Niet op de voetplaten gaan staan.

1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of bed van/naar waar u zich wilt

3. Klap de voetplaten omhoog, of verwijder de voetsteunen (zie § 3.3.1.).82Gebruiksaanwijzing | 2025-03 D200, D200 30°

4. Indien u zich langs de zijkant in of uit de rolstoel wilt verplaatsen, verwijder dan de

armsteun aan die zijde (zie § 3.3.2.) en kantel de remhendel naar beneden.

5. Beweeg naar/uit uw rolstoel door kracht te zetten op uw armen, of met behulp van een

Enkele aanbevelingen om comfortabel van uw rolstoel gebruik te maken:

• Ga zitten op de zit met uw onderrug tegen de rugsteun.

• Zorg dat uw bovenbenen horizontaal zijn. Stel eventueel de lengte van de voetsteunen bij (zie installatiehandleiding). 3.3. Comfortaanpassingen

• De volgende aanpassingen voor comfort kunnen gedaan worden door de begeleider. Alle andere instellingen worden gedaan door de vakhandelaar volgens de installatiehandleiding, zie voorwoord.

• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Zorg ervoor dat uw vingers, kledij, gespen niet geklemd raken bij het verstellen.

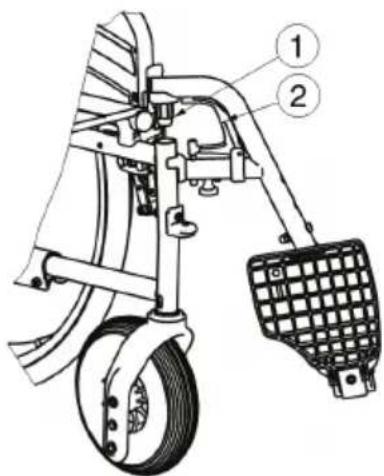

3.3.1. Voetsteunen plaatsen of verwijderen83 D200, D200 30°Gebruiksaanwijzing | 2025-03

3.3.1.1. De voetsteunen monteren

1. Houd de voetsteun zijdelings aan de buitenkant van het frame van de rolstoel en monteer

de voetsteun met de dop (1) in het frame.

2. Zwenk de voetsteun naar binnen tot deze vastklikt.

3. Vouw de voetplaat naar beneden.

3.3.1.2. De voetsteunen verwijderen

1. Trek aan de hendel (2).

2. Draai de voetsteun naar buiten tot deze uit de geleiding komt.

3. Trek de voetsteun omhoog uit dop .

3.3.2. De armsteunen plaatsen of verwijderen

VOORZICHTIG Gevaar voor letsel

• Houd vingers, gespen en kledingstukken weg van de onderkant van de armsteun.

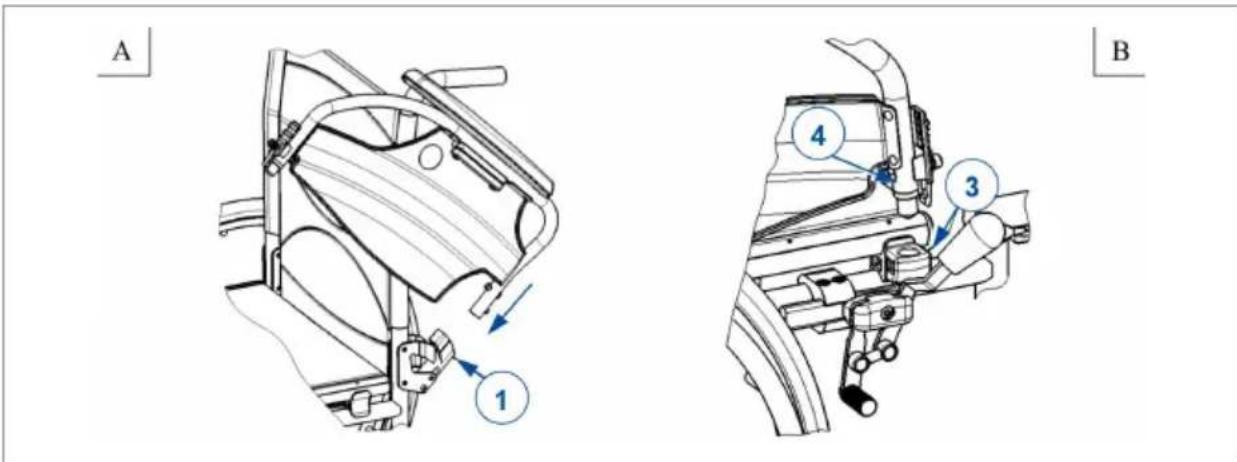

3.3.2.1. De armsteunen monteren

1. Plaats de achterzijde van de armsteun in de houder (1). (Fig A)

2. Zorg ervoor dat de armsteun vastklikt in het systeem.

3. Klap de armsteun naar voren.

4. Plaats de voorzijde van de armsteun (4) in de houder (3) tot deze vastklikt. (Afb. B)84Gebruiksaanwijzing | 2025-03 D200, D200 30°

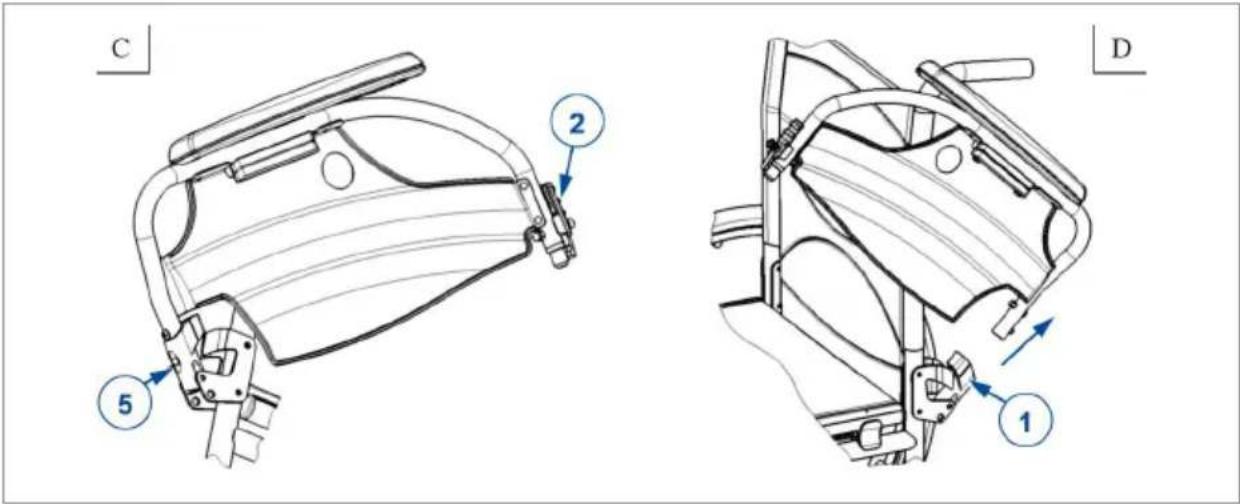

3.3.2.2. De armsteunen openen en verwijderen

1. Druk op de hendel (2) en trek de voorzijde van de armsteun omhoog. (Fig C)

2. Klap de armsteun naar achteren.

3. U verwijdert de armsteun door de achterzijde van de armsteun uit de houder (3) te trekken.

4. U verwijdert de armsteun door op de knop (5) te drukken en de achterzijde van de

armsteun uit de houder (1) te trekken. (Fig C & D)

WAARSCHUWING Gevaar voor letsel

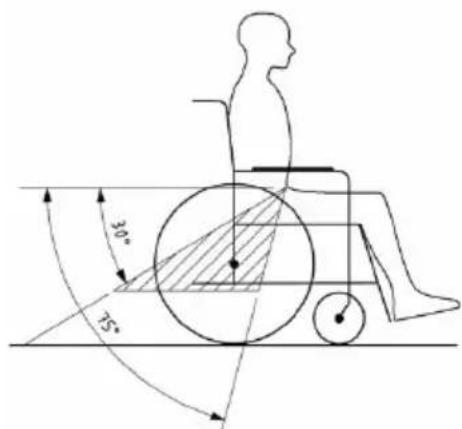

• Denk eraan dat de stabiliteit afneemt als de rug naar achteren wordt gekanteld.

• Zorg ervoor dat de remmen van de rolstoel geactiveerd zijn voordat u de ruginclinatie versteld.

VOORZICHTIG Gevaar voor letsel

• Plaats uw vingers, kledij niet tussen het verstelmechanisme. Bij model D200 30° is het mogelijk om de rug, met een maximale inclinatie van 30° (4 verschillende posities: stappen van 10°), naar achteren te kantelen. Zorg ervoor dat de patiënt in de rolstoel zit wanneer de begeleider de ruginclinatie verstelt en dat de rolstoel niet achterover kantelt.85 D200, D200 30°Gebruiksaanwijzing | 2025-03

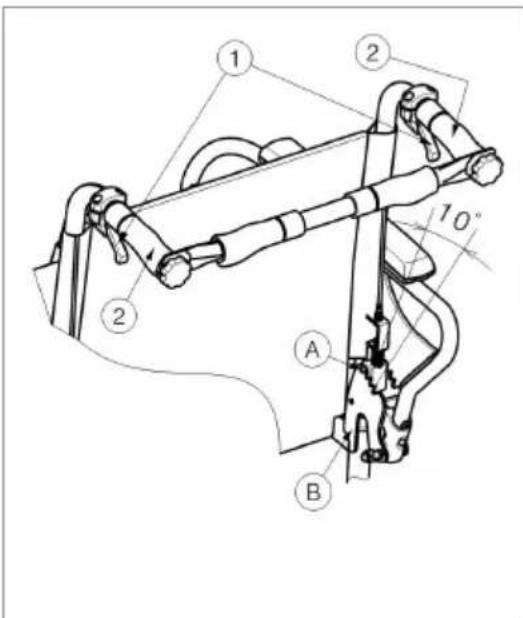

1. Trek de hendel (1) aan beide kanten naar de

handgreep (2) om de rughoek te verstellen.

2. De pen (A) komt uit de groef van de plaat met

3. Trek beide rugbuizen geleidelijk aan

naar achteren tot de gewenste positie (4 verschillende posities bij tandverstelling: 5° - 15° - 25° - 35°).

4. Laat de hendels los. Controleer of de pen (A)

terug goed is gepositioneerd in de groef van de plaat (B). Als de rolstoel trommelremmen heeft; dan worden de hendels als remmen gebruikt.

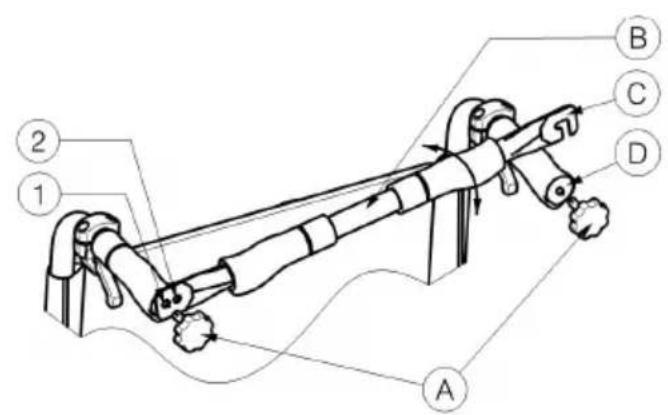

3.3.4. De duwstang plaatsen of verwijderen (D200 30°)

WAARSCHUWING Gevaar voor letsel

• Zorg ervoor dat de knoppen (A) terug goed zijn vastgemaakt.

• Als de rolstoel over een duwstang beschikt, dient deze altijd gemonteerd te zijn ter verhoging van de stabiliteit.

3.3.4.1. Om de duwstang te monteren

1. Monteer de duwstang (B) in de linkse handgreep met behulp van de sterknop (A) .

2. Draai de duwstang (B) naar de rechterkant.

3. Monteer de haak (C) over de rechte handgreep (D) zoals aangegeven in de figuur.

Gebruik de boringen (1) of (2) om de spanning van de rug in te stellen.86Gebruiksaanwijzing | 2025-03 D200, D200 30°

3.3.4.2. Om de duwstang te verwijderen

1. Maak de sterknop (A) aan de rechtse handgreep los.

2. Verwijder de haak (C) van de rechtse handgreep (D).

3.3.5. Handvathoogte (niet voor D200 Split)

De handvatten kunnen versteld worden over een afstand van 150 mm, in stappen van 30 mm:

1. Draai de schroef (1) los.

2. Beweeg het handvat omhoog/omlaag tot de

3. Draai de inbusbout goed vast.

4. Herhaal voor het andere handvat. Zorg ervoor

dat beide handvatten stevig zijn vastgezet.

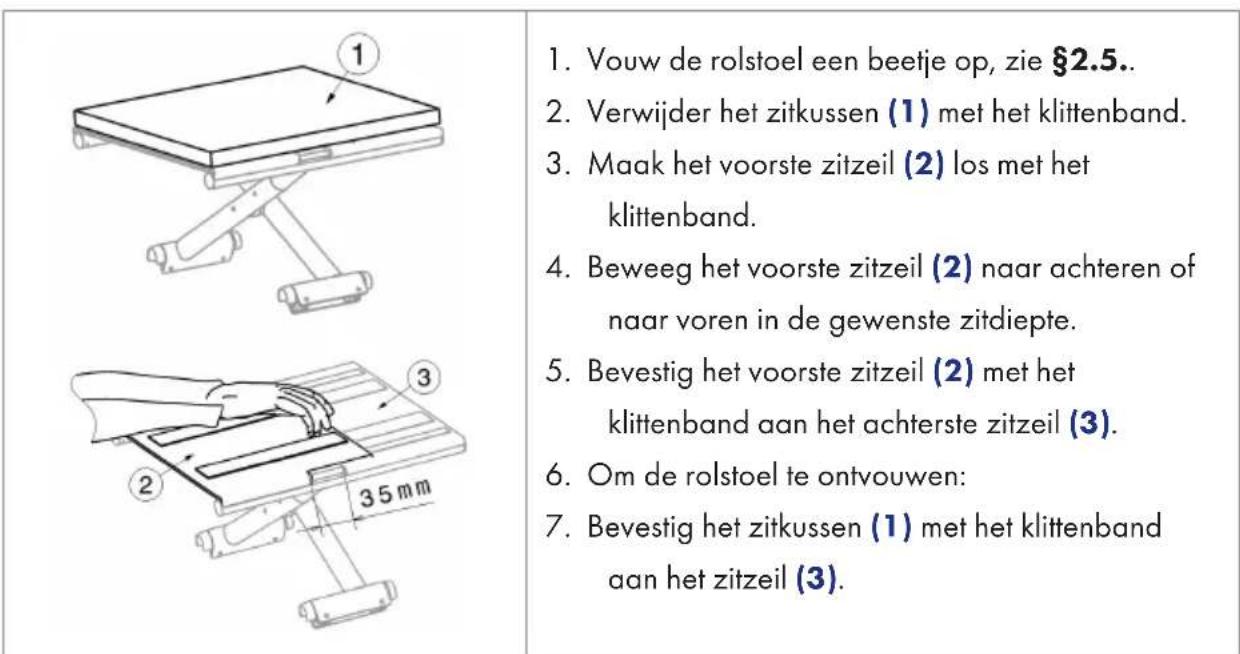

3.3.6. De zitdiepte aanpassen (indien van toepassing)

Indien aanwezig, kan de zitdiepte worden gewijzigd door het zitzeil aan te passen (traploos, bereik 35 mm).

1. Vouw de rolstoel een beetje op, zie §2.5..

2. Verwijder het zitkussen (1) met het klittenband.

3. Maak het voorste zitzeil (2) los met het

4. Beweeg het voorste zitzeil (2) naar achteren of

naar voren in de gewenste zitdiepte.

5. Bevestig het voorste zitzeil (2) met het

klittenband aan het achterste zitzeil (3).

6. Om de rolstoel te ontvouwen:

7. Bevestig het zitkussen (1) met het klittenband

aan het zitzeil (3).87 D200, D200 30°Gebruiksaanwijzing | 2025-03

VOORZICHTIG Gevaar voor letsel

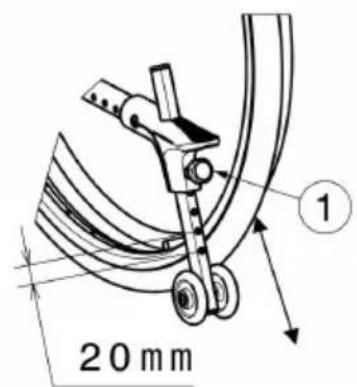

• Voor D200 30°: De anti-tipping moet steeds gemonteerd en neergelaten zijn. Verstel de hoogte van de anti-tipping in 7 posities als volgt (bereik 120 mm: stappen van 20 mm):

3. Draai de sterknop handvast aan.

4. Controleer dat de anti-tipping goed is

vastgemaakt. 3.4. Rijden met de rolstoel 4 Afhankelijk van uw medische toestand en het type rolstoel, kan u de rolstoel zelf rijden, of deze laten duwen door een begeleider.

VOORZICHTIG Risico voor knellen

• Vermijd dat uw vingers gekneld raken tussen de wielspaken.

• Vermijd dat uw handen gekneld raken tussen de aandrijfhoepels wanneer u door smalle doorgangen rijdt.

• Wanneer u met een begeleider rijdt, houd dan uw armen uit de buurt van de wielen, en uw voeten op de voetplaten.

• Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in hoofdstuk 5..

• Begeef uzelf niet in het verkeer met uw rolstoel. Blijf altijd op het voetpad.

• Bedien de aandrijfhoepels niet met natte handen.88Gebruiksaanwijzing | 2025-03 D200, D200 30°

• Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.

• Vermijd stenen en andere objecten die de wielen kunnen blokkeren.

• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Voor gebruik, zorg ervoor dat: ɣ alle aanpassingen stevig vastzitten, zie §3.3.. ɣ de parkeerremmen goed werken. ɣ de banden in goede staat zijn, zie §4.2.1..

3.4.1. Rijden met een begeleider

1. Zet de remmen los, of laat ze loszetten door uw begeleider, terwijl hij/zij de rolstoel

vasthoudt om beweging te voorkomen, zie §3.1..

2. De begeleider houdt de handgrepen of duwstang vast en duwt de rolstoel in de gewenste

3. Wanneer u gestopt bent, zet u de remmen weer vast terwijl de rolstoel op zijn plaats

gehouden wordt, zie §3.1..

1. Zet de parkeerremmen één voor één los, zie §3.1..

2. Neem de aandrijfhoepels aan de bovenzijde vast.

3. Leun voorwaarts en duw de hoepels naar voor tot uw armen gestrekt zijn.

4. Breng uw handen terug naar de bovenzijde van de hoepels en herhaal de beweging.

5. Om te stoppen: wacht tot de rolstoel stopt en beweeg voorwaarts/achterwaarts door de

aandrijfhoepels te gebruiken. Zet de parkeerremmen één voor één aan, zie §3.1..

3.4.3. Rijden op hellingen

VOORZICHTIG Gevaar voor letsel

• Als uw begeleider te weinig kracht heeft om de rolstoel te controleren, stop dan met rijden en zet onmiddellijk de remmen vast.

• Wanneer u stopt op een (kleine) helling, gebruik dan de remmen.89 D200, D200 30°Gebruiksaanwijzing | 2025-03

2. Vraag een begeleider of omstaander om u te

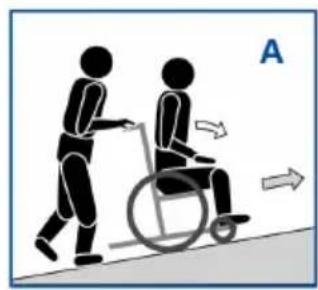

3. Rijd traag en in een rechte lijn. Bij het oprijden van

de helling, leun lichtjes naar voor (A/B). Bij het afrijden van de helling, leun achterwaarts tegen de rug.

4. Rijd nooit achterwaarts op een helling.

3.4.4. Rampen gebruiken

VOORZICHTIG Kans op kantelen en vallen

• Gebruik enkel rampen die goedgekeurd werden door Vermeiren en overschrijd hun maximaal toegestane belasting niet.

• Zorg ervoor dat de rolstoel de grond of ramp niet raakt door de kanteling.

• Gebruik enkel rampen met hulp van een of twee begeleiders.

1. Pas de positie van de rugsteun, zit en voetsteun aan om het ingenomen volume van de

rolstoel te beperken, en om de stabiliteit tijdens inclinatie te vergroten.

2. Verwijder de voetsteunen, zie §3.3.1..

3. Volg de instructies in §3.4.3..

VOORZICHTIG Kans op kantelen en vallen

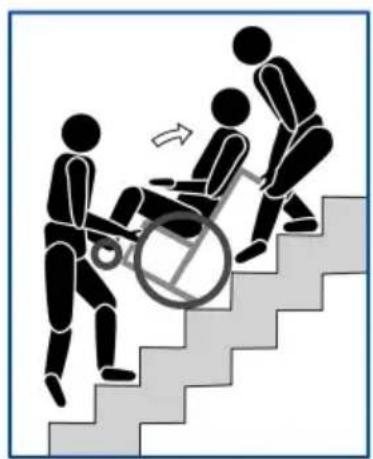

• Trappen mogen enkel genomen worden met behulp van twee begeleiders.

• Neem geen trappen die ongepast zijn voor rolstoelen.90Gebruiksaanwijzing | 2025-03 D200, D200 30°

1. Verwijder de voetsteunen, zie §3.3.1.

2. Laat één begeleider de rolstoel lichtjes naar

3. De tweede begeleider neemt het frame van de

rolstoel aan bij de kanten aan de voorzijde vast.

4. Blijf rustig zitten, vermijd plotse bewegingen en

houd uw armen binnen de rolstoel.

5. Beide begeleiders tillen en duwen de rolstoel van

trede naar trede op de achterwielen.

6. Na het nemen van de trap, monteert u de

voetsteunen weer op hun plaats, zie §3.3.1.

3.4.6. Omgaan met hindernissen

VOORZICHTIG Kans op kantelen en vallen

• Indien u uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

• Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van een obstakel.

• Gebruik uw rolstoel niet op roltrappen.

• Indien beschikbaar, bevestig uw veiligheidsgordel.

3.4.6.1. Kleine stoepranden (op of af)

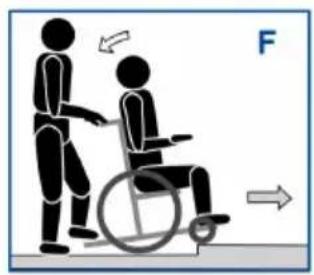

Deze kunnen voorwaarts genomen worden (E / F) met behulp van een begeleider, of door ervaren rolstoelgebruikers alleen.91 D200, D200 30°Gebruiksaanwijzing | 2025-03

1. De begeleider beweegt de rolstoel voorwaarts naar

de stoeprand. Zorg ervoor dat de voetplaten de stoeprand niet zullen raken.

2. Leun achterwaarts om de druk op de voorwielen te

3. De begeleider houdt de handgrepen stevig vast.

Indien nodig kan hij de trapdop gebruiken om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

4. De begeleider vermindert de druk op de

handgrepen en trapdop om de voorwielen van de rolstoel zachtjes op de grond te plaatsen.

5. Vervolgens houdt hij de handgrepen stevig vast

terwijl hij de rolstoel op de achterwielen op/af de stoeprand rijdt. Een geoefende gebruiker kan zelf kleine stoepranden voorwaarts nemen: Afrijden:

1. Breng de balans op de achterwielen om de druk op

de voorwielen te verminderen.

1. Rijd tot aan het trottoir.

2. Leun achterover zodat u op de achterwielen

3. Rol al balancerend de voorwielen over het trottoir.

4. Leun voorover om meer stabiliteit te hebben.

5. Rol de achterwielen over het trottoir.92Gebruiksaanwijzing | 2025-03 D200, D200 30°

3.4.6.2. Medium stoepranden (op of af)

Deze moeten achterwaarts genomen worden met een begeleider:

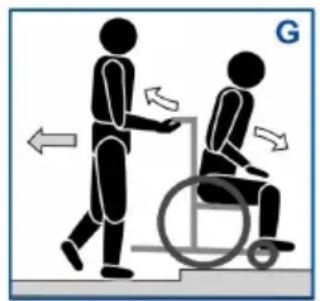

1. De begeleider draait de rolstoel om zodat de

achterwielen de stoeprand eerst bereiken (G/H).

2. Afrijden: Leun voorwaarts (G) om uw zwaartepunt

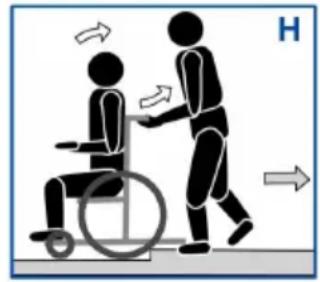

naar voor te verplaatsen. Oprijden: Leun achterwaarts (H) om uw zwaartepunt naar achter te verplaatsen.

3. De begeleider trekt de rolstoel zachtjes op/af de

Hoge stoepranden, maar onder de maximaal toegestane hoogte (zie §5. ), moeten genomen worden met behulp van twee begeleiders. Afrijden:

1. Verwijder de voetsteunen.

2. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand.

3. Leun achterwaarts om de druk op de voorwielen te verminderen.

4. De begeleider houdt de handgrepen stevig vast en gebruikt indien nodig de trapdop om de

voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

5. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt de

achterwielen over de stoeprand.

6. De eerste begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen

op de grond te plaatsen. Oprijden

1. Verwijder de voetsteunen.

2. De eerste begeleider draait de rolstoel om zodat de achterwielen de stoeprand eerst

3. Leun achterwaarts om uw zwaartepunt naar achter te verplaatsen.93 D200, D200 30°Gebruiksaanwijzing | 2025-03

4. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt/duwt

de achterwielen over de stoeprand. De eerste begeleider houdt de handgrepen stevig vast en tilt ze op om te voorkomen dat de rolstoel omkantelt.

4 Regelmatig onderhoud zorgt ervoor dat uw rolstoel in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com. 4.1. Tijdstippen voor onderhoud

VOORZICHTIG Gevaar voor letsel of beschadiging

• Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden. 4 De laatste pagina van deze handleiding bevat een registratieformulier voor de vakhandelaar om elke service te registreren. De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/ onderhoud/reparatie.

4.1.1. Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: aanwezig en niet beschadigd of versleten.

• Alle onderdelen: schoon, zie § 4.2.2..

• Wielen, rugsteun, zit, kuitsteunen, armsteunen, voetplaten: stevig bevestigd.

• Staat van de wielen, zie § 4.2.1..

• Staat van de frameonderdelen: geen vervorming, instabiliteit, zwakte of losse verbindingen.

• Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren).94Gebruiksaanwijzing | 2025-03 D200, D200 30°

• Remmen: onbeschadigd en werkend

• Voor D200 30°: Systeem voor ruginclinatie: Onbeschadigd en correct functionerend (vergrendeling, belasting, geen vervorming of slijtage) Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

4.1.2. Jaarlijks of vaker

Laat uw rolstoel nakijken en onderhouden door uw vakhandelaar, ten minste één keer per jaar of vaker. De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar.

Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5.. 4.2. Onderhoudsinstructies

4.2.1. Wielen en banden

4 De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,...). Houd de wielen vrij van draden, haar, zand en vezels. Kijk het profiel van de banden na. Als de profieldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar. Pomp de banden op volgens de correcte spanning (zie drukindicatie op de banden). Instructies voor het vervangen van de banden kan u terugvinden in de installatiehandleiding.95 D200, D200 30°Gebruiksaanwijzing | 2025-03

VOORZICHTIG Gevaar voor beschadiging door vocht

• Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken. Veeg alle harde onderdelen schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen. De bekleding kan schoon worden gemaakt met lauw water en een milde zeep. Gebruik geen agressieve schoonmaakmiddelen.

VOORZICHTIG Gevaar voor beschadiging

• Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar. 4.3. Probleemoplossing Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar.

WAARSCHUWING Gevaar voor letsel of beschadiging

• Probeer NOOIT zelf uw rolstoel te repareren. De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:

• Oneven bandenslijtage op een van de banden;

• Schokkerige bewegingen;

• De rolstoel buigt af naar één kant;

• Beschadigde of kapotte wielmontages.96Gebruiksaanwijzing | 2025-03 D200, D200 30° 4.4. Verwachte levensduur De rolstoel is ontworpen voor een gemiddelde levensduur van 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud. 4.5. Hergebruik Voor ieder hergebruik moet de rolstoel ontsmet, geïnspecteerd en onderhouden worden volgens de instructies in § 4.1. en § 4.2.. 4.6. Beëindiging van gebruik Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken. 4.7. Garantie De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.97 D200, D200 30°Gebruiksaanwijzing | 2025-03

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw stoel werd gewijzigd, of wanneer het beschadigd of ernstig versleten is. Merk Vermeiren Productgroep Manuele rolstoel Type D200 D200 30° Beschrijving Afmetingen Max. gebruikersgewicht 130 kg Totale lengte 1010 mm Totale breedte 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm Totale hoogte 880 mm - 940 mm Totaal gewicht D200 D200 30° 16 kg 17,9 kg Gewicht zwaarste onderdeel D200 D200 30° 8,5 kg 10 kg Massa van afneembare onderdelen Voetsteunen Armsteunen Achterwielen 1,5 kg 1,20 kg (D200) of 2 kg (D200 30°) 4,4 kg Statische stabiliteit bergaf 16° (in standaardconfiguratie) Statische stabiliteit bergop D200 D200 30° 12° (in standaard configuratie) 9,5° (gemeten met anti-tipping, plaats de asblok naar achteren) We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°98Gebruiksaanwijzing | 2025-03 D200, D200 30° Merk Vermeiren Productgroep Manuele rolstoel Type D200 D200 30° Beschrijving Afmetingen Statische stabiliteit zijwaarts 20° (in standaard configuratie) Zithoek 5° Effectieve zitdiepte 430 mm Effectieve zitbreedte 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm Zithoogte aan voorzijde 470 mm - 530 mm Rughoek D200 D200 30°

5° - 35° Rughoogte 420 mm Afstand tussen voetplaat en zit 380 mm - 500 mm Hoek been tot zit 98,5° Hoek van de voetplaat -1,5° - 18,5° Afstand tussen armlegger en zit 220 mm - 240 mm Afstand voorzijde armlegger 410 mm Horizontale afstand van de as (uitwijking) 37 mm Minimale draaicirkel 1500 mm Diameter achterwielen 22" 24" Diameter voorwielen 200 mm Gebruikstemperatuur +5°C - +41°C Opslag en gebruiksluchtvochtigheid 30% - 70% We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°99 D200, D200 30°Gebrauchsanweisung | 2025-03
