BEDIENUNGSANLEITUNG D200 Vermeiren

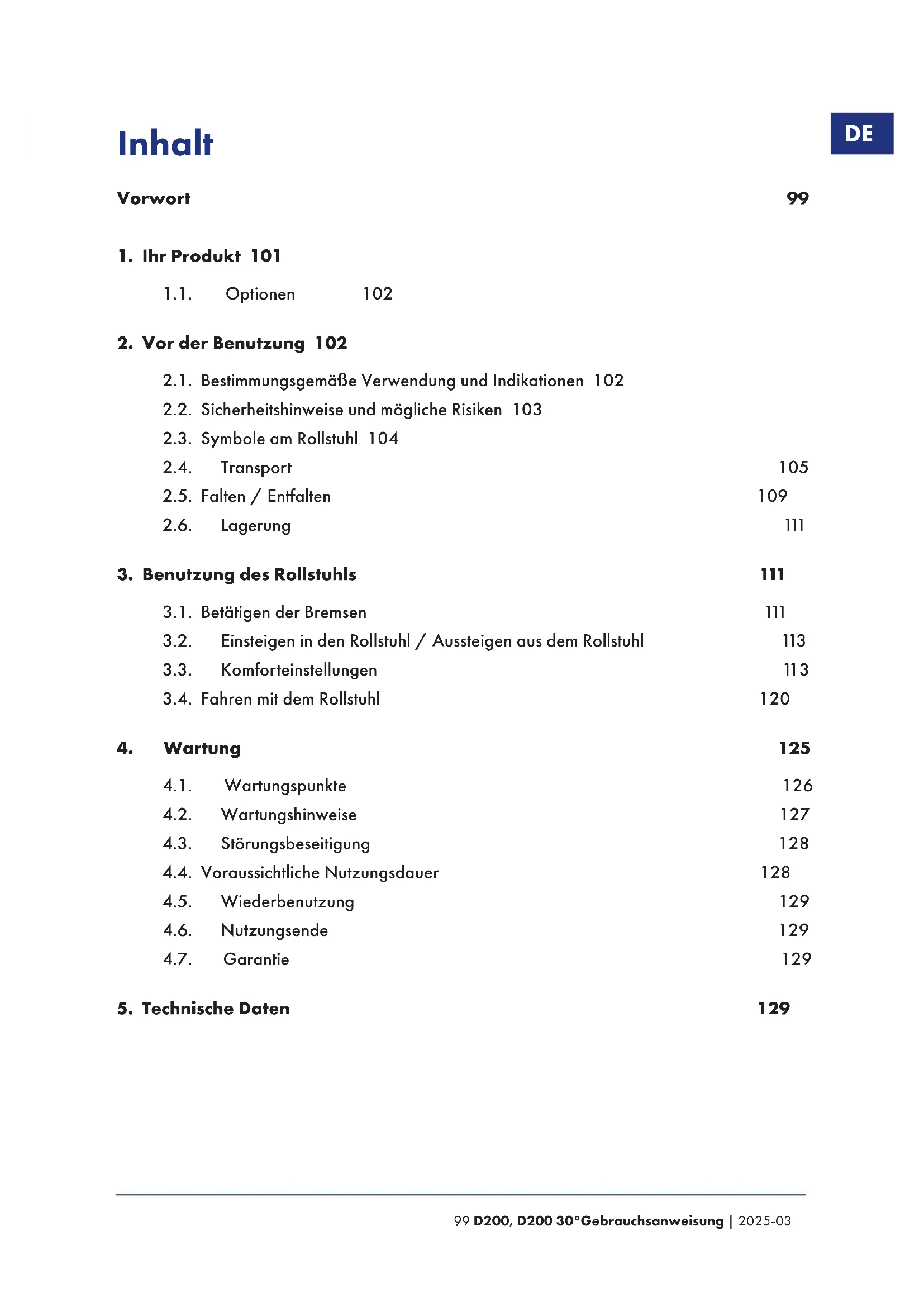

2. Vor der Benutzung 102

2.1. Bestimmungsgemäße Verwendung und Indikationen 102 2.2. Sicherheitshinweise und mögliche Risiken 103 2.3. Symbole am Rollstuhl 104 2.4. Transport 105 2.5. Falten / Entfalten 109 2.6. Lagerung 111

3. Benutzung des Rollstuhls 111

3.1. Betätigen der Bremsen 111 3.2. Einsteigen in den Rollstuhl / Aussteigen aus dem Rollstuhl 113 3.3. Komforteinstellungen 113 3.4. Fahren mit dem Rollstuhl 120

4.1. Wartungspunkte 126 4.2. Wartungshinweise 127 4.3. Störungsbeseitigung 128 4.4. Voraussichtliche Nutzungsdauer 128 4.5. Wiederbenutzung 129 4.6. Nutzungsende 129 4.7. Garantie 129

5. Technische Daten 129

Inhalt100Gebrauchsanweisung | 2025-03 D200, D200 30° Vorwort Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Rollstuhls! Dieser Rollstuhl wurde von versierten und engagierten Mitarbeitern gefertigt. Es entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren. Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollstuhls und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Rollstuhls vertraut zu machen. Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen. Wichtiger Hinweis Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen. Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen. Abbildungen des Produkts dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen. Verfügbare Informationen Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der in diesem Handbuch beschriebenen Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen. Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software") vorlesen lassen.101 D200, D200 30°Gebrauchsanweisung | 2025-03

Bedienungsanleitung Für Benutzer und Fachhändler Montageanleitung Für Fachhändler Servicehandbuch für Rollstühle Für Fachhändler EG-Konformitätserklärung102Gebrauchsanweisung | 2025-03 D200, D200 30°

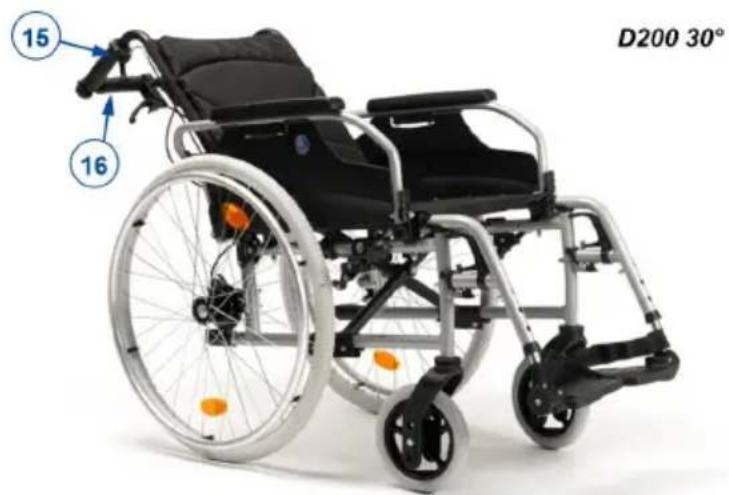

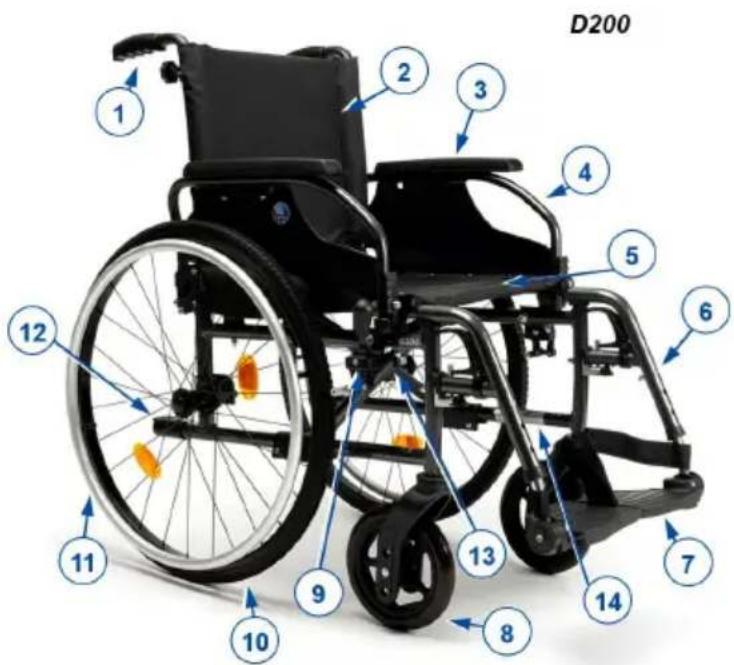

1. Ihr Produkt103 D200, D200 30°Gebrauchsanweisung | 2025-03

15. Hebel für Rückenneigung

1.1. Optionen Was die möglichen Optionen betrifft, wenden Sie sich bitte an Ihren Fachhändler. Er berät Sie gern.104Gebrauchsanweisung | 2025-03 D200, D200 30°

2. Vor der Benutzung

2.1. Bestimmungsgemäße Verwendung und Indikationen

• Dieses Produkt ist ein Medizinprodukt.

• Indikationen und Kontraindikationen: Der Rollstuhlfahrer kann den Rollstuhl entweder selbst antreiben oder von einer zweiten Person geschoben werden. Der Rollstuhl ist ausschließlich für den Transport von ältere Menschen oder gehbehinderten oder gehunfähigen Menschen vorgesehen, wie z.B. Lähmungen, Gliedmaßenverlust, Gliedmaßendefekt oder -deformation, Gelenkkontrakturen oder -schäden, Herzkrankheiten oder schwachem Blutkreislauf, Gleichgewichtsstörungen, Kachexie (Muskelschwund), ... Sie dürfen diesen Rollstuhl NICHT benutzen, wenn Sie unter seelischen oder körperlichen Beeinträchtigungen leiden, die Sie oder andere Personen beim Fahren des Rollstuhls in Gefahr bringen könnten. Suchen Sie daher bitte zunächst Ihren Arzt auf und stellen Sie sicher, dass Ihr Fachhändler über dessen Rat informiert ist.

• Dieser Rollstuhl ist für den Innen- und Außenbereich geeignet.

• Er ist ausschließlich dafür konzipiert und gefertigt, eine (1) Person mit einem Gewicht von maximal 130 kg zu transportieren. Er ist nicht dafür vorgesehen, Sachen oder Objekte zu transportieren oder zu anderen Zwecken als zuvor beschrieben benutzt zu werden.

• Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.

• Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Rollstuhls in Abschnitt 5. an.

• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie. 2.2. Sicherheitshinweise und mögliche Risiken

VORSICHT Gefahr von Personen- und/oder Sachschäden

• Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Rollstuhl beschädigt werden könnte.105 D200, D200 30°Gebrauchsanweisung | 2025-03

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Benutzen Sie Ihren Rollstuhl nicht, wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder anderen Substanzen stehen, die Ihre Fahrtüchtigkeit beeinträchtigen könnten.

• Beachten Sie, dass bestimmte Teile dieses Rollstuhls infolge der Umgebungstemperatur, Sonneneinstrahlung, Heizkörpern usw. sehr warm oder sehr kalt werden können. Seien Sie daher vorsichtig beim Berühren. Tragen Sie bei kaltem Wetter Schutzbekleidung. Wenn Sie sich im Freien aufhalten, können Reithandschuhe verwendet werden, um den Griff an den Handrändern zu verbessern.

• Nehmen Sie keinerlei Veränderungen an Ihrem Produkt vor. Bitte beachten sie, dass Ihr Rollstuhl je nach den verwendeten Einstellungen einige Arten von Diebstahlsicherungssystemen beeinträchtigen kann. Dies kann dazu führen, dass der Sicherungsalarm des Shops ausgelöst wird. Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden. 2.3. Symbole am Rollstuhl Typbezeichnung Katalognummer Seriennummer Medizinprodukt Hersteller Produktionsdatum106Gebrauchsanweisung | 2025-03 D200, D200 30° Konformitätserklärung Achtung: wichtige Informationen Bitte Bedienungsanleitung beachten Einklemmgefahr Maximalgewicht des Benutzers (in kg) Crash-geprüftes Produkt ; kann als Sitz in einem Fahrzeug verwendet werden Nicht zur Verwendung als Sitz in einem Kraftfahrzeug bestimmt Kann als Sitz in einem Fahrzeug verwendet werden; Befestigungspunkte für die Verwendung in einem Kraftfahrzeug 2.4. Transport

2.4.1. Transport in einem Fahrzeug (als Gepäck)

WARNUNG Verletzungsgefahr

• Verwenden Sie zum Sichern des Rollstuhls und des Fahrzeuginsassens NIEMALS den gleichen Sicherheitsgurt.

1. Entfernen Sie die Fußauflagen und Armlehnen sowie das Zubehör an einem Ort auf.

2. Bewahren Sie die Fußauflagen und Armlehnen sowie das Zubehör an einem sicheren Ort

3. Wenn möglich, klappen Sie den Rollstuhl zusammen und bauen Sie die Hinterräder ab.

4. Transportieren Sie den Rollstuhl nach Möglichkeit im Kofferraum oder Gepäckraum.107 D200, D200 30°Gebrauchsanweisung | 2025-03

5. Wenn der Gepäckraum und der Fahrgastraum NICHT voneinander getrennt sind,

befestigen Sie den Rahmen des Rollstuhls sicher am Fahrzeug. Sie können hierzu verfügbare Sicherheitsgurte im Fahrzeug verwenden.

2.4.2. Transport mit einem Fahrzeug, als Sitz für den Benutzer (nur für D200)

WARNUNG Verletzungsgefahr

• Für D200 30° : Benutzen Sie Ihren Rollstuhl NICHT als Sitz in einem Fahrzeu.

• Der Rollstuhl hat den Crashtest gemäß ISO 7176-19: 2022 bestanden und ist somit konstruiert und geprüft, um als nach vorne gerichteter Sitz in einem Kraftfahrzeug verwendet werden zu können.

• Ein Rollstuhlrückhaltegurt Ist nicht als Sicherheitsgurt zu verwenden.

• Benutzen Sie den Beckengurt des Rollstuhls und den zugehörigen Drei-Punkte-Gurt im Fahrzeug, um zu verhindern, dass der Insasse mit seinem Kopf oder Brustkorb gegen Fahrzeugteile prallt.

• Verwenden Sie keine Haltungsstützen, um den Benutzer in dem Fahrzeug zurückzuhalten, es sei denn, sie entsprechen den in der ISO 7176-19:2022 spezifizierten Anforderungen.

• Wenn das Fahrzeug in einen Unfall verwickelt war, lassen Sie Ihren Rollstuhl durch den Fachhändler oder den Vertreter des Herstellers überprüfen, bevor Sie ihn wieder benutzen. Der Rollstuhl wurde getested unter Verwendung eines 5-Punkt Rückhaltegurtsystems (Rollstuhl) und eines 3-Punkt-Sicherheitsgurtes (Nutzer). Grundsätzlich ist, wenn möglich, bevorzugt ein vorhandener PKW-Sitz zu verwenden und der Rollstuhl sicher im Gepäckraum zu verstauen.

2.4.2.1. Sicheres Verzurren des Rollstuhls innerhalb des PKW's:

1. Prüfen Sie, ob der PKW mit einem PKW-Gurtsystem und einem Sicherheitsgurt gemäß ISO

10542 ausgestattet ist.

2. Prüfen Sie, dass alle Komponenten des PKW-Gurtsystems (Rollstuhl) und des

Sicherheitsgurtes (Nutzer) nicht ausgefranst, verschmutzt, beschädigt oder geknickt sind.

3. Ist der Rollstuhl mit verstellbaren Sitz-/Rückensystemen ausgestattet, sind diese in eine

Position zu bringen, die den Nutzer in eine möglichst aufrechte Sitzposition bringen. Lässt der Zustand des Nutzers dies nicht zu, sind die Risiken die den Transport in einer anderen Position zur Folge haben, festzustellen und zu bewerten.108Gebrauchsanweisung | 2025-03 D200, D200 30°

4. Entfernen Sie alle angebauten Teile und Zubehörteile, wie z.B. Körbe, Taschen,

Beatmungsequipement, usw., und verstauen Sie diese gesondert sicher im Gepäckraum.

5. Positionieren Sie den Rollstuhl in Vorwärtsrichtung mittig zwischen den Schienen des PKW-

Gurtsystems, die im Boden des PKW´s eingebaut sind.

6. Montieren Sie die vorderen Gurte des Rollstuhl-Gurtsystems gemäß den Angaben des

jeweiligen Herstellers an den angegebenen Positionen am Rollstuhl (Abb. 1). Diese Stellen sind am Rollstuhl mit einem Symbol markiert (Abb. 2).

7. Ziehen Sie den Rollstuhl soweit nach hinten, bis die vorderen Gurte gespannt sind.

8. Betätigen Sie nun die Bremsen des Rollstuhls.

9. Montieren Sie die hinteren Gurte des Rollstuhl-Gurtsystems gemäß den Angaben

des jeweiligen Herstellers an den angegebenen Positionen am Rollstuhl (um den Radbefestigungsblock und oberhalb der Achsbuchse) (Abb. 1). Diese Stellen sind am Rollstuhl mit einem Symbol markiert (Abb 2). Abb. 1 Abb. 2

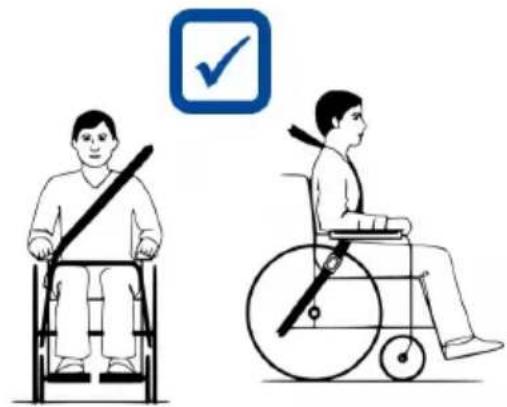

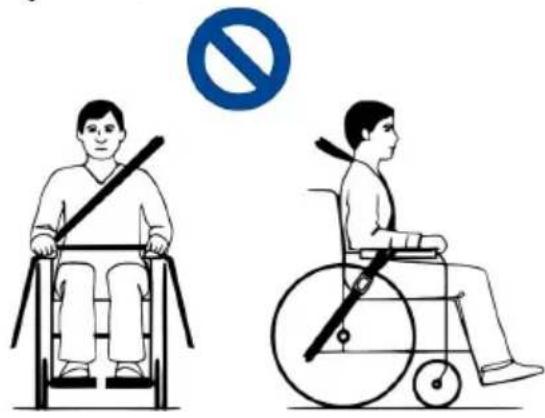

2.4.2.2. Sicheres Anschnallen des Nutzers:

1. Nehmen Sie beide Armlehnen ab.

2. Wenn vorhanden, legen Sie den Rollstuhlgurt an.

3. Legen Sie den Sicherheitsgurt des PKW's an gemäß den Angaben des jeweiligen

Herstellers.109 D200, D200 30°Gebrauchsanweisung | 2025-03

4 Legen Sie den Gurt so über dem vorderen Becken des Nutzers an, dass der Gurtriemen in einem Winkel zwischen 30° und 75° Grad zur Horizontalen liegt, wie in der Abbildung dargestellt. Je größer (steiler) der Winkel des Gurtriemens innerhalb der markierten Fläche, desto besseren Halt kann das Gurtsystem bieten.

4. Legen Sie den Gurt stramm gemäß den Angaben des jeweiligen Herstellers an, ohne den

Nutzer zu verletzen oder zu behindern.

5. Stellen Sie sicher, dass die Gurte in einer direkten Linie zur Gurtaufhängung des PKW´s

angebracht werden und dass keine Knicke und Verdrehungen in den Riemen sichtbar sind, zum Beispiel durch die Hinterradachse.

6. Montieren Sie die Armlehnen, falls gewünscht. Bauteile des Rollstuhls (Armlehnen, Räder

usw.) dürfen den Gurt nicht vom Körper des Nutzers fernhalten.

7. Positionieren Sie das Gurtschloss so, dass der Freigabeknopf bei einem Unfall nicht durch

Rollstuhlteile berührt werden kann.

8. Achten Sie darauf, dass die Schultergurte über den Schultern liegen, siehe Abbildung 4.

Die Gurte dürfen nicht durch Rollstuhlteile wie Armstützen oder Räder von dem Körper ferngehalten werden. Abb. 3 Die Gurte müssen vollen Kontakt mit Schulter, Brustkorb und Becken haben. Beckengurt im unteren Beckenbereich nahe dem Übergang zwischen Bauch und Oberschenkel. Abb. 411 0Gebrauchsanweisung | 2025-03 D200, D200 30° 2.5. Falten / Entfalten

VORSICHT Verletzungsgefahr

• Achten Sie darauf, dass Ihre Finger nicht zwischen die Rollstuhlkomponenten gelangen.

2.5.1. Auseinanderklappen des Rollstuhl

1. Stellen Sie sich auf die Rückseite des Rollstuhls.

2. Nutzen Sie die Handgriffe, um den Rollstuhl so weit wie möglich zu öffnen.

3. Stellen Sie sich auf die Vorderseite des Rollstuhls.

4. Drücken Sie die beiden Holme, an denen der Sitz befestigt ist, weiter nach unten.

2.5.2. Zusammenklappen des Rollstuhls

1. Klappen Sie die Fußplatten hoch oder nehmen Sie die Beinstützen ab (siehe § 3.3.1.).

2. Fassen Sie den Sitz an der Vorder- und Hinterseite an, und ziehen Sie ihn nach oben.

2.5.3. Zusammen-/Auseinanderklappen der Rückenlehne (D200 Split)

VORSICHT Verletzungsgefahr

• Achten Sie darauf, dass die Rückenlehne vor dem Gebrauch fest arretiert ist.

2.5.3.1. Zusammenklappen der Rückenlehne

1. Halten Sie das Rückenlehnenrohr und drücken Sie den Hebel (1), bis der Stift vom

Rückenlehnenrohr (3) aufgefedert ist.

2. Senken Sie das obere Rückenlehnenrohr (2) ab, bis es vollständig zusammengeklappt ist.

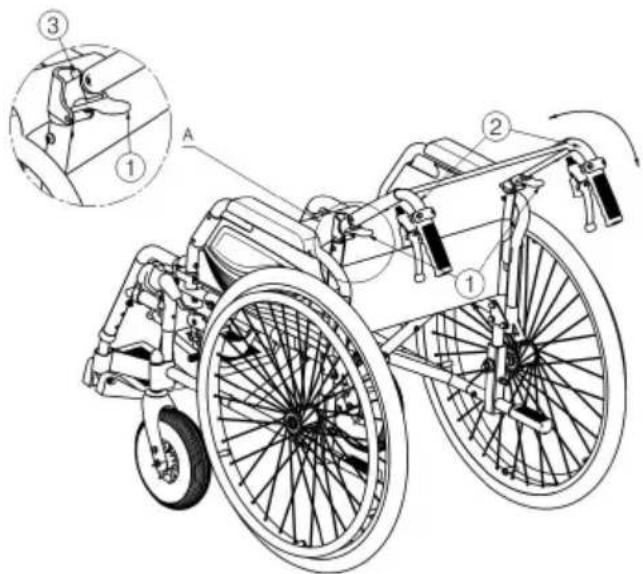

2.5.3.2. Auseinanderklappen der Rückenlehne

1. Heben Sie das Rückenlehnenrohr (2) an, bis es einrastet.

2. Achten Sie darauf, dass die Rückenlehne fest arretiert ist.111 D200, D200 30°Gebrauchsanweisung | 2025-03

2.5.4. Montage der Hinterräder

1. Nehmen Sie das Hinterrad in die Hand und drücken Sie auf den Arretierstift (1).

2. Halten Sie den Arretierstift gedrückt und schieben Sie das Hinterrad bis zum Anschlag auf

3. Lassen Sie den Arretierstift los.

4. Prüfen Sie, ob die Räder sicher auf der Achse sitzen.

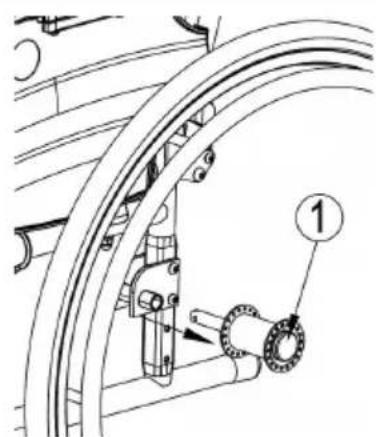

2.5.5. Abnehmen der Hinterräder

1. Stellen Sie sicher, dass die Bremsen gelöst sind.

2. Drehen Sie die Seite des Rollstuhls zu sich, an der Sie das Rad abnehmen möchten.

3. Drücken Sie den Arretierstift in der Mitte der Radnabe.

4. Ziehen Sie das Rad vom Rahmen ab.112Gebrauchsanweisung | 2025-03 D200, D200 30°

VORSICHT Beschädigungsgefahr

• Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel

3. Benutzung des Rollstuhls

WARNUNG Verletzungsgefahr

• Lesen Sie bitte zunächst die vorhergehenden Abschnitte, um sich über die Benutzungsbedingungen zu informieren. Benutzen Sie den Rollstuhl NICHT, bevor Sie alle Anweisungen aufmerksam gelesen und vollständig verstanden haben.

• Bei Zweifeln oder Fragen wenden Sie sich bitte zwecks Hilfe an Ihren Fachhändler, Pflegedienst oder Fachberater. 3.1. Betätigen der Bremsen

VORSICHT Verletzungsgefahr

• Die Bremsen dienen nicht dazu, die Bewegung des Rollstuhls abzubremsen. Sie dienen ausschließlich dazu, unbeabsichtigte Bewegungen des Rollstuhls zu verhindern.

• Die ordnungsgemäße Funktion der Bremsen kann durch Verschleiß oder Schmutz (auch Wasser, Öl, Schlamm usw.) beeinträchtigt werden. Überprüfen Sie daher vor jeder Rollstuhlnutzung den Zustand der Reifen.

• Die Bremsen sind einstellbar und können verschleißen. Überprüfen Sie daher vor jeder Rollstuhlnutzung den Zustand der Bremsen.

• Achten Sie darauf, dass der Rollstuhl auf einer flachen, horizontalen Fläche steht, bevor Sie die Bremsen lösen. Lösen Sie niemals beide Bremsen gleichzeitig.113 D200, D200 30°Gebrauchsanweisung | 2025-03

3.1.1. Feststellbremsen

3.1.1.1. Betätigen der Bremsen:

1. Drücken Sie die Bremshebel nach vorn, bis sie ein deutliches Klicken fühlen.

3.1.1.2. So lösen Sie die Bremsen:

1. Lösen Sie eine Bremse, indem Sie den Griff nach hinten ziehen.

2. Fassen Sie den Greifreifen des Rads mit der gelösten Bremse mit Ihrer Hand.

3. Wiederholen Sie dies für das zweite Rad und die Feststellbremse.

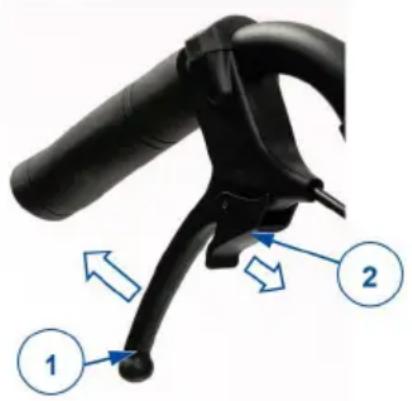

3.1.2. Bremsen für die Begleitperson (falls vorhanden)

3.1.2.1. Betätigen der Bremsen:

1. Ziehen Sie die Bremshebel (1) und drücken Sie sie dabei zusammen.

2. Jeder Bremshebel (1) kann durch Drücken des Verriegelungshebels (2) mit dem Finger

nach unten blockiert werden.

3. Lösen Sie den Bremshebel (1).

3.1.2.2. So lösen Sie die Bremsen:

1. Ziehen Sie am Bremshebel (1). Der Verriegelungshebel (2) wird durch diese Bewegung

freigegeben. 2. Halten Sie die Handgriffe fest, während Sie die Bremshebel (1) loslassen.114Gebrauchsanweisung | 2025-03 D200, D200 30° 3.2. Einsteigen in den Rollstuhl / Aussteigen aus dem Rollstuhl

VORSICHT Gefahr von Personen- oder Sachschäden

• Falls Sie sich nicht sicher versetzen können, bitten Sie jemanden um Hilfe.

• Stellen Sie sich nicht auf die Fußplatten.

1. Positionieren Sie den Rollstuhl so nah wie möglich an den Stuhl, die Couch oder das Bett,

zu dem bzw. von dem das Umsetzen vorgenommen werden soll.

2. Betätigen Sie beide Feststellbremsen, siehe Abschnitt 3.1..

3. Klappen Sie die Fußplatten hoch oder nehmen Sie die Beinstützen ab (siehe § 3.3.1.).

4. Wenn Sie sich von der Seite in den Rollstuhl setzen, entfernen Sie die Armlehne an der

entsprechenden Seite (Siehe § 3.3.2.) und falten der Bremshebel nach unten.

5. Bewegen Sie sich aus eigener Kraft mit den Armen oder mit Hilfe von Dritten in den Rollstuhl

hinein oder aus ihm heraus.

3.2.2. Sitzen im Rollstuhl

Einige Empfehlungen für die komfortable Verwendung des Rollstuhls:

• Setzen Sie sich so hin, dass Ihr unterer Lendenbereich an der Rückenlehne anliegt

• Achten Sie darauf, dass Ihre Oberschenkel möglichst horizontal stehen. Gegebenenfalls müssen Sie die Länge der Beinstützen einstellen (siehe Installationsanleitung). 3.3. Komforteinstellungen

VORSICHT Gefahr von Personen- oder Sachschäden

• Die folgenden Komforteinstellungen können vom Begleit- oder Pflegepersonal vorgenommen werden. Alle sonstigen Einstellungen sind vom Fachhändler gemäß den Montageanweisungen vorzunehmen (siehe Vorwort).

• Berücksichtigen Sie stets den Schwenkbereich der Fußplatte, um keine Passanten zu verletzen oder Gegenstände zu beschädigen.115 D200, D200 30°Gebrauchsanweisung | 2025-03

• Achten Sie bei Einstellungen am Rollstuhl darauf, dass Finger, Kleidung oder Schnallen nicht von beweglichen Teilen erfasst werden.

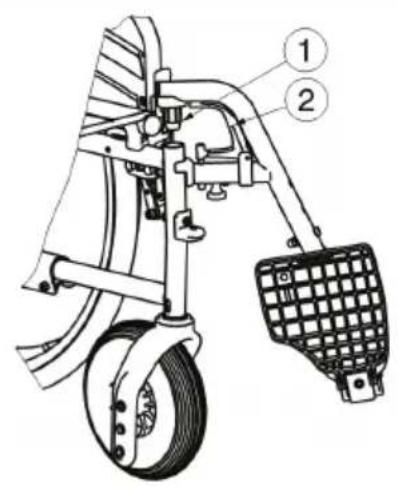

3.3.1. An- oder Abbauen der Fußauflagen

3.3.1.1. Montieren der Fußstützen

1. Halten Sie die Fußauflage seitlich an die Außenseite des Rollstuhlrahmens und stecken Sie

den Zapfen (1) in den Rahmen.

2. Drehen Sie die Fußauflage nach innen bis diese einrasten.

3. Drücken Sie die Fußplatte nach unten.

3.3.1.2. Abbauen der Fußstützen

1. Ziehen Sie den Hebel (2).

2. Schwenken Sie die Fußauflage an die Außenseite des Rollstuhls, bis sie sich aus der

3. Ziehen Sie die Fußauflage mit dem Zapfen aus dem Rahmen .

VORSICHT Verletzungsgefahr

• Halten Sie Finger, Schnallen und Kleidung fern von der Unterseite der Armauflage.116Gebrauchsanweisung | 2025-03 D200, D200 30°

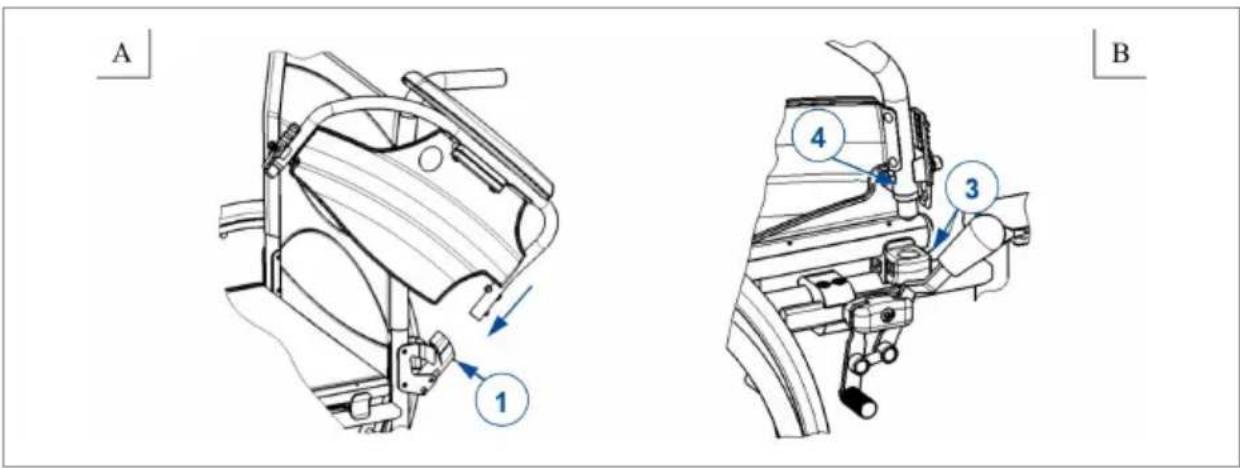

3.3.2.1. Befestigen der Armlehnen

1. Schieben Sie das hintere Rohr der Armauflage in die Rohraufnahme (1). (Abb. A)

2. Stellen Sie sicher, dass die Armauflage vollständig in den Verriegelungsmechanismus

3. Klappen Sie die Armauflage nach vorne.

4. Schieben Sie das vordere Rohr der Armauflage (4) in die Rohraufnahme (3). (Abb. B)

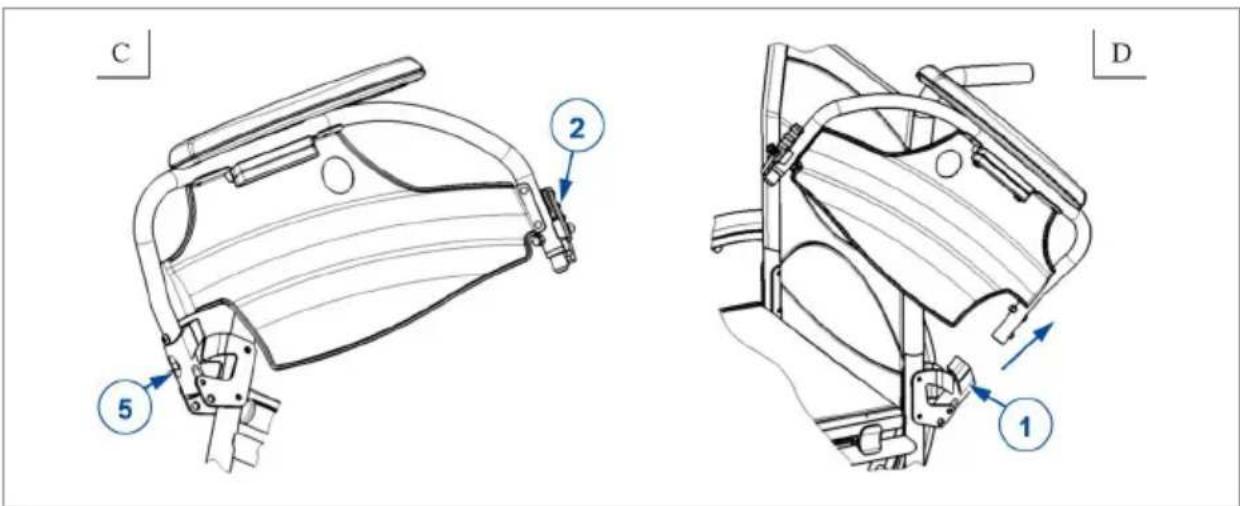

3.3.2.2. Armlehnen aufklappen und abbauen

1. Drücken Sie den Hebel (2) und ziehen Sie die Vorderseite der Armauflage nach oben.

2. Klappen Sie die Armauflage nach hinten.

3. Um die Armlehne abzunehmen, ziehen Sie die Armlehne aus der hinteren

Armlehnenaufnahme (3). (Abb. D)

4. Um die Armlehne abzunehmen, drücken Sie die Taste (5) und ziehen Sie die Armlehne aus

der hinteren Armlehnenaufnahme (1). (Abb. C & D)117 D200, D200 30°Gebrauchsanweisung | 2025-03

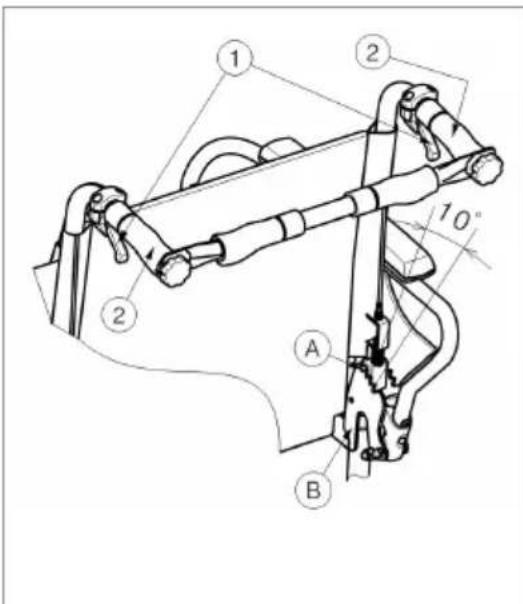

3.3.3. Neigung der Rücken (D200 30°)

WARNUNG Verletzungsgefahr

• Beachten Sie, dass die Stabilität sinkt, wenn die Rückenlehne nach hinten verstellt wird.

• Betätigen Sie vor dem Einstellen der Rückenlehne die Feststellbremsen.

VORSICHT Verletzungsgefahr

• Halten Sie Ihre Finger, Kleidungsstücke fern vom Verstellmechanismus. Bei dem Modell D200 30° lässt sich die Rückenlehne bis auf einen Winkel von maximal 30° nach hinten kippen (4 verschiedene Positionen in 10°-Schritten). Stellen Sie sicher, dass der Patient in dem Stuhl sitzt, wenn der Begleiter die Rückenlehne nach hinten kippt, und dass der Rollstuhl nicht umkippt.

1. Ziehen Sie den Hebel (1) auf beiden Seiten in

Richtung Handgriff (2), um die Rückenlehne zu verstellen.

2. Der Sicherungsstift (A) hebt sich aus der

Haltekerbe der Zahnplatte (B).

3. Ziehen Sie beide Rückenrohre langsam in die

gewünschte Position (4 verschiedene Positionen mit Zahnrad-verstellung: 5° - 15° - 25° - 35°).

4. Lassen Sie die Hebel los. Stellen Sie sicher, dass

der Sicherungsstift (A) sicher in der Haltekerbe der Zahnplatte versinkt (B). Wenn der Rollstuhl über Trommelbremsen verfügt, werden die Griffe zum Bremsen verwendet.

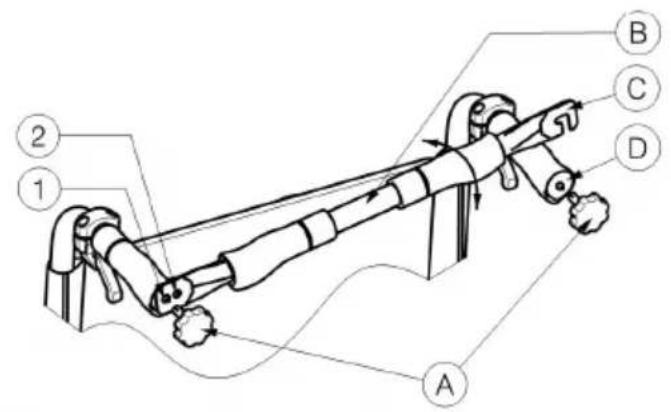

WARNUNG Verletzungsgefahr

• Stellen Sie sicher, dass die Sternräder (A) fest sitzen.

• Wenn der Rollstuhl über eine Schiebestange verfügt, muss diese immer montiert werden zur Erhöhung der Stabilität.118Gebrauchsanweisung | 2025-03 D200, D200 30°

3.3.4.1. So montieren Sie die Schiebestange

1. Setzen Sie die Schiebestange (B) mit dem Sterngriff (A) in den linken Handgriff.

2. Drehen Sie die Schiebestange (B) nach rechts.

3. Setzen Sie die Aufhängung (C) über den rechten Handgriff (D) wie in der Zeichnung

angegeben. Nutzen Sie die Lochungen (1) oder (2) für unterschiedliche Spannung in der Rückenlehne.

3.3.4.2. So bauen Sie die Schiebestange ab

1. Lösen Sie die Sterngriff (A) am rechten Handgriff.

2. Entfernen Sie die Aufhängung (C) vom rechten Handgriff (D).

3.3.5. Höhe des Schiebegriffes (nicht für D200 Split)

Die Schiebegriffe können über eine Strecke von 150 mm in Schritten von 30 mm eingestellt werden:

1. Lösen Sie die Schraube (1).

2. Verschieben Sie den Schiebegriff nach oben/

unten auf die gewünschte Höhe.

3. Ziehen Sie die Inbusschraube wieder fest.

4. Wiederholen Sie den Vorgang für den anderen

Handgriff. Achten Sie darauf, dass beide Griffe sicher befestigt sind.119 D200, D200 30°Gebrauchsanweisung | 2025-03

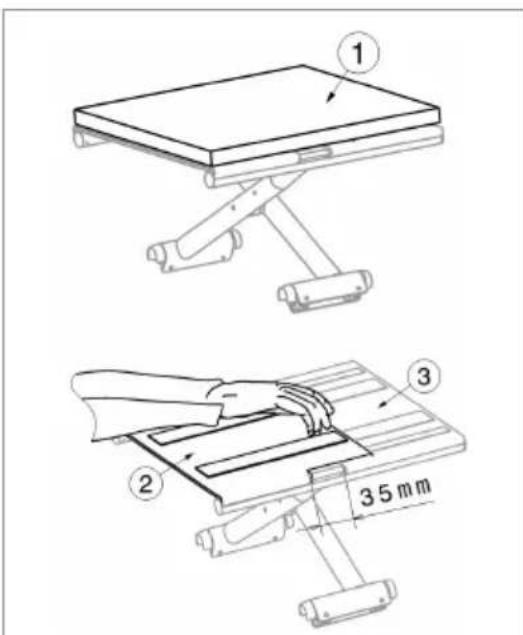

3.3.6. Einstellen der Sitztiefe (falls zutreffend)

Wenn vorhanden, kann die Sitztiefe durch Einstellen der Sitzfläche (stufenlos, Bereich 35 mm) verändert werden.

1. Klappen Sie den Rollstuhl ein wenig zusammen,

siehe Abschnitt 2.5..

2. Entfernen Sie das Sitzkissen (1) mit den

3. Lösen Sie die Vordersitzleinwand (2) mit dem

4. Bewegen Sie die Vordersitzleinwand (2) in der

gewünschten Sitztiefe nach hinten oder vorne.

5. Befestigen Sie die vordere Leinwand (2) mit

dem Klettverschluss wieder an der hinteren Leinwand (3).

6. Klappen Sie den Rollstuhl aus.

7. Montieren Sie das Sitzkissen (1) mit den

Klettverschlüssen wieder an der Sitzfläche (3).

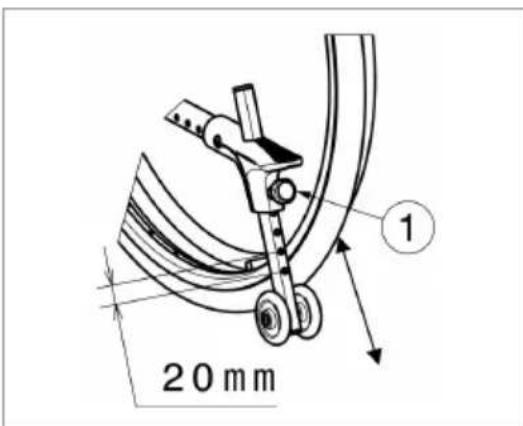

3.3.7. Verstellung Kippschutz (falls zutreffend)

VORSICHT Verletzungsgefahr

• Für D200 30°: Ein Kippschutz sollte immer installiert und abgesenkt sein. Die Höhe der Kippschutz wird wie folgt in 7 Positionen eingestellt (Bereich 120 mm: Schritte von 20 mm):

1. Lösen Sie den Sterngriff (1) .

2. Schieben Sie das Kippschutz in die gewünschte

3. Ziehen Sie das Sternrad wieder fest.

4. Prüfen Sie, ob der Kippschutz fest eingerastet ist.120Gebrauchsanweisung | 2025-03 D200, D200 30°

3.4. Fahren mit dem Rollstuhl 4 Abhängig von Ihrem Gesundheitszustand und Ihrem Rollstuhl können Sie den Rollstuhl selbst fahren oder von einer Begleitperson schieben lassen.

VORSICHT Einklemmgefahr

• Verhindern Sie, dass Ihre Finger von den Radspeichen erfasst werden.

• Verhindern Sie das Einklemmen Ihrer Hände an den Greifringen, wenn Sie schmale Passagen passieren.

• Halten Sie Ihre Arme beim Fahren mit einer Begleitperson von den Rädern fern und die Füße auf den Fußplatten.

VORSICHT Gefahr von Personen- oder Sachschäden

• Fahren Sie NICHT auf Steigungen, Hindernissen, Stufen oder Bordsteinen, die größer sind als in Kapitel 5..

• Begeben Sie sich mit Ihrem Rollstuhl nicht in den fließenden Verkehr. Bleiben Sie auf dem Fußweg.

• Fassen Sie die Greifringe nicht mit nassen Händen an.

• Achten Sie darauf, wenn die Straße Löcher oder Lücken aufweist, die zum Einschluss der Räder führen können.

• Vermeiden Sie Steine und andere Gegenstände, die die Räder blockieren könnten.

• Berücksichtigen Sie stets den Schwenkbereich der Fußplatte, um keine Passanten zu verletzen oder Gegenstände zu beschädigen.

• Achten Sie vor jeder Benutzung auf Folgendes: ɣ Alle Teile sind ordnungsgemäß gesichert, siehe Abschnitt 3.3.. ɣ Die Feststellbremsen funktionieren einwandfrei. ɣ Reifen sind in gutem Zustand, siehe Abschnitt 4.2.1..

3.4.1. Mit einer Begleitperson fahren

1. Lösen Sie die Bremsen oder lassen Sie sie von der Begleitperson lösen, während Sie den

Rollstuhl halten, um eine Bewegung zu verhindern, siehe Abschnitt 3.1..

2. Die Begleitperson fasst die Handgriffe oder die Schieberstange an, um den Rollstuhl in die

gewünschte Richtung zu schieben.121 D200, D200 30°Gebrauchsanweisung | 2025-03

3. Betätigen Sie nach dem Anhalten die Bremsen, während Sie den Rollstuhl am Platz halten,

siehe Abschnitt 3.1..

3.4.2. Selbst fahren

1. Lösen Sie nacheinander die Feststellbremsen, siehe Abschnitt 3.1..

2. Bewegen Sie Ihre Hände an beiden Griffringen in die höchste Position.

3. Lehnen Sie sich nach vorne und drücken Sie die Greifringe nach vorne, bis Ihre Arme

4. Schwenken Sie die Arme locker zur Oberseite der Griffringe und wiederholen Sie die

5. Anhalten: Warten Sie, bis der Rollstuhl anhält, und bewegen Sie die Griffringe nach vorne/

hinten. Ziehen Sie nacheinander die Feststellbremsen an, siehe Abschnitt 3.1..

3.4.3. Auf Gefälle fahren

VORSICHT Verletzungsgefahr

• Wenn die Begleitperson zu wenig Kraft hat, um den Rollstuhl zu steuern, stoppen Sie die Fahrt und bremsen Sie sofort.

• Wenn Sie auf einem (kleinen) Hang stehen bleiben, benutzen Sie die Bremsen.

1. Sichern Sie sich im Rollstuhl mit einem

2. Bitten Sie einen Begleiter oder einen Zuschauer,

3. Fahren Sie langsam und geradeaus. Lehnen Sie

sich leicht nach vorne (A/B), wenn Sie den Hang hinauffahren. Lehnen Sie sich nach hinten gegen die Rückenlehne, wenn Sie den Hang hinunter fahren.

4. Wenden Sie niemals an einer Steigung.122Gebrauchsanweisung | 2025-03 D200, D200 30°

• Benutzen Sie ausschließlich von Vermeiren zugelassene Rampen und überschreiten Sie nie deren Maximalbelastung.

• Stellen Sie sicher, dass der Rollstuhl aufgrund seiner Neigung nicht den Boden oder die Rampe berührt.

• Überwinden Sie Rampen nur mit Hilfe von ein oder zwei Begleitpersonen.

1. Passen Sie die Position der Rückenlehne, des Sitzes und der Fußstütze an, um die Größe

des Rollstuhls zu verringern und die Stabilität während der Neigung zu erhöhen.

2. Nehmen Sie die Fußstützen ab, siehe Abschnitt 3.3.1..

3. Folgen Sie den Anweisungen in Abschnitt 3.4.3..

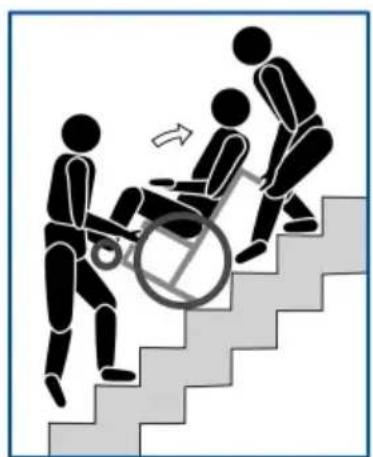

3.4.5. Treppen benutzen

• Treppen sollten immer mit Hilfe von zwei Begleitpersonen verhandelt werden.

• Versuchen Sie niemals Treppen zu benutzen, die nicht für Rollstühle geeignet sind.

1. Nehmen Sie die Fußstützen ab, siehe Abschnitt

2. Eine Begleitperson kippt den Rollstuhl an den

Griffen leicht nach hinten.

3. Die zweite Begleitperson greift den Rollstuhl vorne

am Rahmen, auf beiden Seiten des Rollstuhls.

4. Bleiben Sie ruhig, vermeiden Sie plötzliche

Bewegungen und halten Sie die Arme im Rollstuhl.

5. Beide Betreuer heben und ziehen den Rollstuhl von

Stufe zu Stufe, während die Hinterräder über die Stufen rollen.

6. Montieren Sie die Fußstützen wieder nach dem

Treppensteigen, siehe Kapitel 3.3.1.123 D200, D200 30°Gebrauchsanweisung | 2025-03

3.4.6. Bewältigen von Hindernissen

• Wenn Sie nicht genug Erfahrung mit dem Rollstuhl haben, bitten Sie einen Begleiter um Hilfe.

• Stellen Sie sicher, dass die Fußplatten nicht den Boden berühren, wenn Sie ein Hindernis nehmen.

• Verwenden Sie Ihren Rollstuhl nicht auf einer Rolltreppe.

• Falls vorhanden, tragen Sie Ihren Sicherheitsgurt.

3.4.6.1. Kleine Bordsteine (nach oben oder unten)

Diese können mit einer Begleitperson vorwärts genommen werden (E/F), oder alleine von geübten Rollstuhlfahrern.

1. Die Begleitperson bewegt den Rollstuhl vorwärts

und nähert sich dem Bordstein. Dabei dürfen die Fußplatten den Bordstein nicht berühren.

2. Lehnen Sie sich nach hinten, um den Druck auf die

Vorderräder zu reduzieren.

3. Die Begleitperson hält die Griffe fest, während sie

sich vorwärts bewegt. Bei Bedarf verwendet sie die Kippkappen, um die Vorderräder anzuheben, bis sie die Bordsteinkante passiert haben.

4. Die Begleitperson löst den Druck auf die Griffe und

die Kippkappe, um die Vorderräder sanft auf den Boden zu legen.

5. Als nächstes hält sie die Griffe fest, während sie den

Rollstuhl mit den Hinterrädern nach oben/unten schiebt.124Gebrauchsanweisung | 2025-03 D200, D200 30° Ein geübter Benutzer kann kleine Bordsteine selbst nach vorne hinunterfahren: Abstieg:

1. Verlagern Sie das Gewicht auf die Hinterräder, um

die Vorderräder zu entlasten.

2. Fahren Sie den Bordstein hinunter.

1. Fahren Sie bis an den Bordstein heran.

2. Lehnen Sie sich nach hinten, um den Schwerpunkt

auf die Hinterräder zu verlagern.

3. Rollen Sie die Vorderräder vorsichtig über den

4. Lehnen Sie sich nach vorn, um mehr Stabilität zu

5. Rollen Sie die Hinterräder über den Bordstein.

3.4.6.2. Mittlere Bordsteine (nach oben oder unten)

Diese sollten mit einer Begleitperson rückwärts genommen werden:

1. Die Begleitperson dreht den Rollstuhl so um, dass

sich die Hinterräder zuerst der Bordkante nähern (G/H).

2. Abstieg: Lehnen Sie sich nach vorne (G), um Ihren

Schwerpunkt nach vorne zu bewegen. Aufstieg: Lehnen Sie sich nach hinten (H), um Ihren Schwerpunkt nach hinten zu bewegen.

3. Die Begleitperson zieht den Rollstuhl sanft von der/

auf die Bordsteinkante.125 D200, D200 30°Gebrauchsanweisung | 2025-03

3.4.6.3. Höhere Bordsteine

Höhere Bordsteine, aber unter der Maximalgröße, siehe Abschnitt 5., sollten mit Hilfe von zwei Begleitpersonen genommen werden. Abstieg:

1. Entfernen Sie die Fußstützen.

2. Die Begleitperson bewegt den Rollstuhl vorwärts und nähert sich dem Bordstein.

3. Lehnen Sie sich nach hinten, um den Druck auf die Vorderräder zu reduzieren.

4. Die Begleitperson hält die Griffe fest und hält die Vorderräder mit der Kippkappe hoch, bis

sie die Bordsteinkante passiert haben.

5. Die zweite Begleitperson greift die Vorderseite des Rahmens und bewegt sich rückwärts,

während sie die Hinterräder über den Bordstein herunter zieht.

6. Die Begleitperson löst den Druck auf die Griffe und die Kippkappe, um die Vorderräder

sanft auf den Boden zu legen. Aufstieg:

1. Entfernen Sie die Fußstützen.

2. Die erste Begleitperson wendet den Rollstuhl, so dass sich die Hinterräder zuerst dem

3. Lehnen Sie sich nach hinten, um Ihren Schwerpunkt nach hinten zu bewegen.

4. Die zweite Begleiteperson greift die Vorderseite des Rahmens und bewegt sich

vorwärts, während die Hinterräder an den Bordstein gezogen/gedrückt werden. Die erste Begleitperson hebt an und hält die Griffe fest, um ein Umkippen des Rollstuhls zu verhindern.126Gebrauchsanweisung | 2025-03 D200, D200 30°

4 Bei regelmäßiger Pflege wird Ihr Rollstuhl in einem einwandfreiem Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website unter: www.vermeiren.com. 4.1. Wartungspunkte

VORSICHT Gefahr von Verletzungen und Schäden

• Reparaturen und Teileaustausch dürfen nur von geschultem Personal durchgeführt werden und es dürfen nur Originalersatzteile von Vermeiren verwendet werden. 4 Auf der letzten Seite dieses Handbuchs befindet sich ein Registrierungsformular, auf dem der Fachhändler jeden Service dokumentieren kann. Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/ Reparatur zu vereinbaren.

4.1.1. Vor jeder Benutzung

Kontrollieren Sie folgende Punkte:

• Alle Komponenten: Vorhanden und nicht beschädigt oder verschlissen sind.

• Alle Komponenten: Reinigung siehe Kapitel 4.2.2..

• Räder, Rückenlehne, Sitz, Wadenlehnen, Armlehnen, Fußplatte: Sind korrekt gesichert.

• Zustand der Räder/Reifen (siehe Kapitel 4.2.1.).

• Zustand der Rahmenteile: Keine Deformation, Instabilität, Schwachstelle oder lose Verbindungen.

• Sitz, Rückenlehne, Armpolster, Wadenpolster und Kopfstütze (falls vorhanden): Kein übermäßiger Verschleiß (wie Eindellungen, Beschädigungen oder Risse)

• Bremsen: Unbeschädigt und funktionsfähig

• Für D200 30°: Rückenneigungssystem : Unbeschädigt und funktionsfähig (Verriegelung, Belastung, keine Verformung oder Verschleiß).127 D200, D200 30°Gebrauchsanweisung | 2025-03

Wenden Sie sich wegen etwaiger Reparaturen oder Ersatzteile an Ihren Fachhändler.

4.1.2. Jährlich oder häufiger

Lassen Sie Ihren Rollstuhl mindestens einmal pro Jahr oder häufiger von Ihrem Fachhändler inspizieren und warten. Die minimale Wartungshäufigkeit ist von der Benutzung abhängig und sollte daher zusammen mit Ihrem Fachhändler abgesprochen werden.

Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 5.. 4.2. Wartungshinweise

4.2.1. Räder und Reifen

4 Die korrekte Funktionsweise der Bremsen ist vom Zustand der Reifen abhängig und kann sich infolge von Verschleiß und Verunreinigung (Wasser, Öl, Matsch usw.) verändern. Achten Sie darauf, dass keine Drähte, Haare, Sand oder Fasern an den Rädern anhaften. Überprüfen Sie regelmäßig das Reifenprofil. Wenn die Profiltiefe weniger als 1 mm beträgt, muss der Reifen ausgetauscht werden. Wenden Sie sich diesbezüglich bitte an Ihren Fachhändler. Pumpen Sie jeden Reifen mit dem korrekten Druck auf (siehe Angabe auf dem Reifen). Hinweise zum Wechseln der Akkus enthält die Montageanleitung.

VORSICHT Beschädigungsgefahr durch Feuchtigkeit

• Benutzen Sie keinesfalls einen Wasserschlauch oder Hochdruckreiniger, um den Rollstuhl zu reinigen.128Gebrauchsanweisung | 2025-03 D200, D200 30° Wischen Sie alle festen Teile mit einem feuchten (nicht durchnässten) Tuch ab. Benutzen Sie ggf. eine milde Seife, die für Lacke und Kunststoffe geeignet ist. Die Polsterung kann mit lauwarmem Wasser und einer milden Seife gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel.

VORSICHT Beschädigungsgefahr

• Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler. 4.3. Störungsbeseitigung Auch bei ordnungsgemäßer Benutzung Ihres Rollstuhls kann ein technisches Problem auftreten. In diesem Fall wenden Sie sich bitte an Ihren Fachhändler.

WARNUNG Gefahr von Verletzungen und Schäden

• Versuchen Sie KEINESFALLS, Ihren Rollstuhl selbst zu reparieren. Die nachstehend genannten Symptome können auf ein ernsthaftes Problem hindeuten. Sie sollten sich daher stets an Ihren Fachhändler wenden, wenn eine der folgenden Situationen eintritt:

• Ungewöhnliche Geräusche

• Ungleichmäßige Abnutzung an einem der Reifen

• Ruckartige Bewegungen

• Rollstuhl zieht zu einer Seite

• Beschädigte oder gebrochene Radeinheiten129 D200, D200 30°Gebrauchsanweisung | 2025-03

4.4. Voraussichtliche Nutzungsdauer Der Rollstuhl ist für eine durchschnittliche Lebensdauer von 5 Jahren ausgelegt. Je nach Nutzungshäufigkeit, Betriebsbedingungen und Wartung kann die Nutzungsdauer Ihres Rollstuhls länger oder kürzer sein. 4.5. Wiederbenutzung Lassen Sie den Rollstuhl vor jeder Wiederbenutzung desinfizieren, inspizieren und entsprechend den Anweisungen in Abschnitt 4.1. und 4.2. warten. 4.6. Nutzungsende Am Ende seiner Nutzungsdauer muss Ihr Rollstuhl gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern. 4.7. Garantie Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.130Gebrauchsanweisung | 2025-03 D200, D200 30°

Die nachstehenden technischen Daten für diesen Rollstuhl gelten nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Daten bei der Benutzung. Die Werte gelten nicht mehr, falls Ihr Sessel modifiziert wurde, beschädigt ist oder starke Verschleißerscheinungen aufweist. Marke Vermeiren Produktgruppe Rollstuhl Typ D200 D200 30° Beschreibung Abmessungen Maximales Gewicht des Benutzers 130 kg Gesamtlänge 1010 mm Gesamtbreite 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm Gesamthöhe 880 mm - 940 mm Gesamtgewicht D200 D200 30° 16 kg 17,9 kg Gewicht der schwersten Teile D200 D200 30° 8,5 kg 10 kg Gewicht der abnehmbaren Teile Fußauflagen Armlehnen Hinterräder 1,5 kg 1,20 kg (D200) oder 2 kg (D200 30°) 4,4 kg Statische Stabilität, bergab 16° (in der Standardkonfiguration) Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°131 D200, D200 30°Gebrauchsanweisung | 2025-03

Marke Vermeiren Produktgruppe Rollstuhl Typ D200 D200 30° Beschreibung Abmessungen Statische Stabilität, bergauf D200 D200 30° 12° (in der Standardkonfiguration) 9,5° (Gemessen mit Kippschutz, nur mit rückverlagertem Achsblock gesichert) Statische Stabilität, seitwärts 20° (in der Standardkonfiguration) Winkel der Sitzfläche 5° Effektive Sitztiefe 430 mm Effektive Sitzbreite 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm Höhe der Sitzoberfläche an der Vorderkante 470 mm - 530 mm Rückenlehnenwinkel D200 D200 30°

5° - 35° Höhe der Rückenlehne 420 mm Abstand zwischen Fußplatte und Sitz 380 mm - 500 mm Winkel Bein-Sitzfläche 98,5° Fußplattenwinkel -1,5° - 18,5° Abstand zwischen Armpolster und Sitz 220 mm - 240 mm Länge der Armpolster zur Unterfahrbarkeit 410 mm Horizontale Lage der Achse (Deflektion) 37 mm Kleinster Wenderadius 1500 mm Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°132Gebrauchsanweisung | 2025-03 D200, D200 30° Marke Vermeiren Produktgruppe Rollstuhl Typ D200 D200 30° Beschreibung Abmessungen Durchmesser der Hinterräder 22" 24" Durchmesser Vorderräder 200 mm Benutzungstemperatur +5°C - +41°C Luftfeuchtigkeitsbereich für Lagerung und Nutzung 30% - 70% Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°133 D200, D200 30°Manuale di istruzioni | 2025-03
