BEDIENUNGSANLEITUNG Sigma 230 Vermeiren

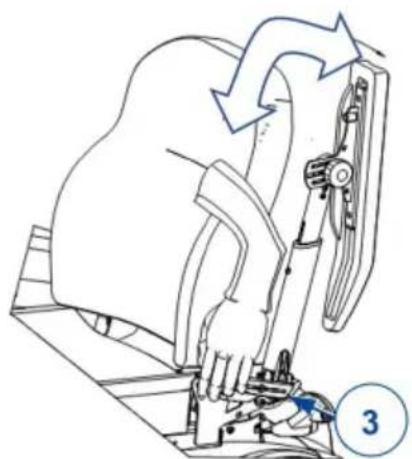

3.7.10. Backrest adjustment SE36

3.3.1. Technische bescherming

2. Vor der Benutzung 120

2.1. Bestimmungsgemäße Verwendung 120
2.2. Allgemeine Sicherheitshinweise 121
2.3. Symbole am Rollstuhl 123
2.4. Transport 124
2.5. Erstbenutzung und Lagerung 129

3. Benutzung des Rollstuhls 130

3.1. Erste Fahrt 130
3.2. Fahren im Freien 132

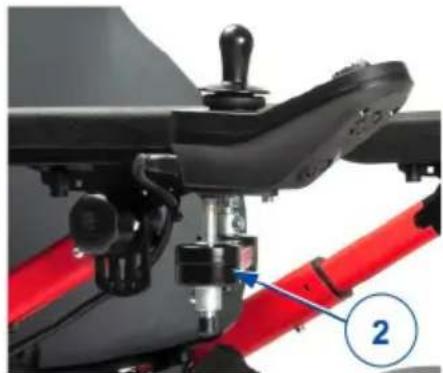

3.3. Bedienkonsole 134

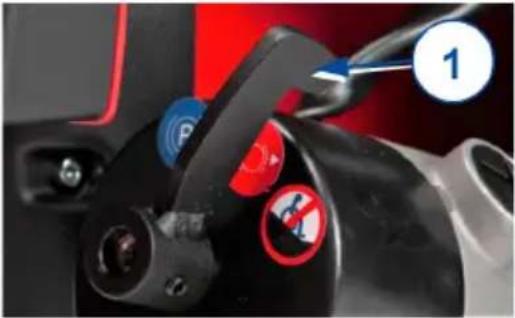

3.4. Bremse und Freilaufhebel 135

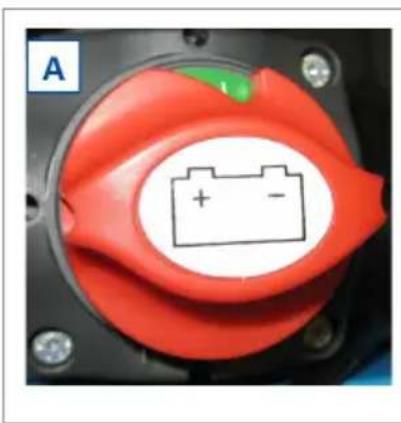

3.5. Akkuschalter 137
3.6. Setzen Sie sich in den Rollstuhl. 138
3.7. Komforteinstellungen 139
3.8. Akkustatus und Aufladung 145

4. Wartung 148

4.1. Wartungspunkte 148
4.2. Wartungshinweise 150
4.3. Störungsbeseitigung 151
4.4. Voraussichtliche Nutzungsdauer 152
4.5. Wiederbenutzung 152
4.6. Nutzungsende 153
4.7. Garantie 153

5. Technische Daten 153

Vorwort

DE

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Rollstuhls!

Dieser Rollstuhl wurde von versierten und engagierten Mitarbeitern gefertigt. Es entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren.

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollstuhls und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Rollstuhls vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Die Produktabbildungen dienen zur Verdeutlichung der Anweisungen. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der folgenden Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

	BedienungsanleitungFür Benutzer und Fachhändler
	Benutzerhandbuch für Bedienkonsole und AkkuladegerätFür Benutzer und Fachhändler
	MontageanleitungFür Fachhändler
	Servicehandbuch für RollstühleFür Fachhändler
	EG-Konformitätserklärung

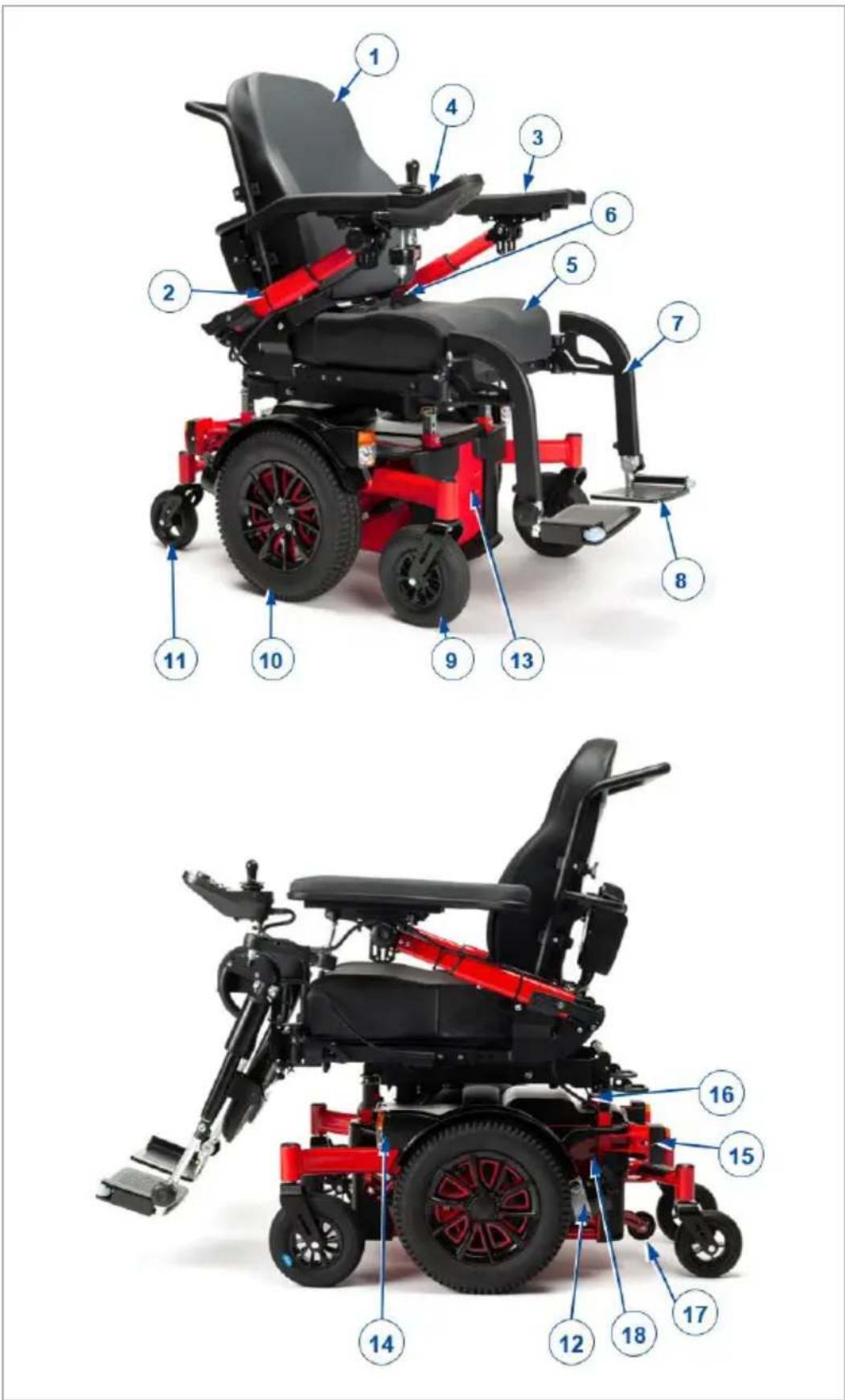

1. Ihr Produkt

DE

1. Rücken
2. Armlehnen
3. Armpolster
4. Bedienkonsole
5. Sitz
6. Sicherheitsgurt
7. Bein- oder Fußstützen

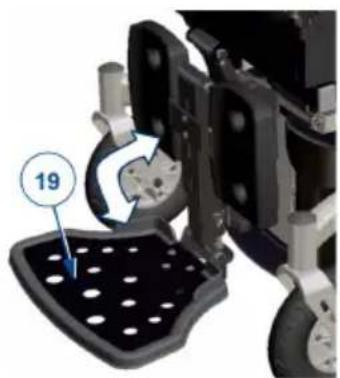

8. Fußplatte
9. Lenkräder (Vorderräder)
10. Antriebsräder (Mittelräder)
11. Hinterräder
12. Antriebsmotoren
13. Akkufach
14. Frontlicht (optional)
15. Rücklicht (optional)
16. Akkuschalter
17. Kippschutz
18. Typenschild

1.1. Optionen

Was die möglichen Optionen betrifft, wenden Sie sich bitte an Ihren Fachhändler. Er berät Sie gern.

2. Vor der Benutzung

2.1. Bestimmungsgemäße Verwendung

Dieser Abschnitt enthält eine kurze Beschreibung der vorgesehenen Verwendung Ihres Produkts. Darüber hinaus enthalten die Anweisungen in den anderen Abschnitten auch entsprechende Warnhinweise. Auf diese Weise wollen wir Sie auf die Möglichkeit einer unsachgemäßen Benutzung hinweisen.

• Dieses Produkt ist ein Medizinprodukt.
• Indikationen und Kontraindikationen: Dieser Rollstuhl ist für den Betrieb mit einem darin sitzenden Benutzer vorgesehen, oder er kann von einer Begleitperson geschoben werden. Der Rollstuhl ist als Transporthilfe für Benutzer entwickelt und hergestellt worden, die unter Lähmungen, Verlust von Gliedmaßen oder Gliedmaßendeformationen/-defekten, Herzinsuffizienzen, usw. leiden. Sie dürfen diesen Rollstuhl NICHT benutzen, wenn Sie unter seelischen oder körperlichen Beeinträchtigungen leiden, die Sie oder andere Personen beim Fahren des Rollstuhls in Gefahr bringen könnten. Konsultieren Sie aus diesem Grund zuerst Ihren Arzt und vergewissern Sie sich, dass Ihr Fachhändler über seine Ratschläge informiert ist.
• Dieser Rollstuhl ist für den Innen- und Außenbereich geeignet.
• Er ist ausschließlich dafür konzipiert und gefertigt, eine (1) Person mit einem Gewicht von maximal 140kg zu transportieren. Er ist nicht dafür vorgesehen, Gegenstände oder Objekte zu transportieren oder zu anderen als den vorstehend beschriebenen Zwecken verwendet zu werden.
• Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.
• Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Rollstuhls in Abschnitt 5. an.
• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.

2.2. Allgemeine Sicherheitshinweise

AORSICHT

Gefahr von Personen- und/oder Sachschäden

- Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Rollstuhl beschädigt werden könnte.

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Benutzen Sie Ihren Rollstuhl nicht, wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder anderen Substanzen stehen, die Ihre Fahrtüchtigkeit beeinträchtigen könnten.
• Beachten Sie, dass einige Komponenten Ihres Rollstuhls durch Einflüsse wie Umgebungstemperatur, Sonneneinstrahlung, Heizvorrichtungen oder Motorbetrieb sehr heiß oder kalt werden können. Daher ist beim Berühren Vorsicht geboten. Tragen Sie bei kaltem Wetter Schutzbekleidung. Warten Sie nach dem Betrieb, bis sich der Rollstuhl/Motor abgekühlt hat.
• Achten Sie vor dem Einschalten des Rollstuhls darauf, in welcher Umgebung/Situation Sie sich befinden. Stellen Sie Ihre Geschwindigkeit entsprechend ein, bevor Sie losfahren. Wir empfehlen, beim Fahren in Innenräumen die langsamste Geschwindigkeitseinstellung zu wählen. Beim Fahren im Freien können Sie eine Geschwindigkeit wählen, bei der Sie sich wohl und sicher fühlen.
• Beachten Sie STETS, dass Ihr Rollstuhl bei entladenem Akku oder zur Vermeidung etwaiger Schäden am Rollstuhl plötzlich anhalten kann. Überprüfen Sie auch die in Abschnitt 4.3. genannten Ursachen. Benutzen Sie den Sicherheitsgurt, um Verletzungen zu vermeiden.
• Ihr Rollstuhl wurde auf elektromagnetische Verträglichkeit geprüft und erfüllt die entsprechende Norm (siehe Abschnitt 5.). Dennoch können Quellen elektromagnetischer Felder wie Mobiltelefone, Stromgeneratoren oder Energiequellen mit hoher Leistung die Fahrleistung Ihres Rollstuhls beeinträchtigen. Andererseits kann auch die Elektronik Ihres Rollstuhls Einfluss auf andere elektronische Geräte wie Alarmanlagen in Geschäften und Automatiktüren haben. Wir empfehlen daher, Ihren Rollstuhl regelmäßig auf Beschädigungen und Verschleiß zu überprüfen, weil dadurch solche Störeinwirkungen verstärkt werden können (siehe auch Abschnitt 4.).
• Fahren Sie nur auf ebenen Flächen, so dass sich beide Antriebsräder auf dem Boden befinden und ausreichend Kontakt für einen sicheren Betrieb des Rollstuhls haben.
• Ohne vorherige Rücksprache mit dem Hersteller sollten Fixierungspunkte oder Struktur- und Rahmenteile oder -komponenten des Rollstuhls weder verändert noch ersetzt werden.

- Achten Sie während des Betriebs darauf, dass Finger, Kleidung, Gürtel, Schnallen oder Schmuck nicht von den Rädern oder anderen beweglichen Teilen erfasst werden.

Bitte beachten sie, dass Ihr Rollstuhl je nach den verwendeten Einstellungen einige Arten von Diebstahlsicherungssystemen beeinträchtigen kann. Dies kann dazu führen, dass der Sicherungsalarm des Shops ausgelöst wird.

Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden.

2.3. Symbole am Rollstuhl

	Maximalgewicht des Benutzers (in kg)
	Maximale Neigungssicherheit in ° (Grad).
	Ausschließliche Verwendung im Innenbereich (Akkuladegerät)
	Höchstgeschwindigkeit
	Typbezeichnung
	Katalognummer
	Seriennummer
	Medizinprodukt
	Hersteller
	Produktionsdatum
	Konformitätserklärung
	Achtung: wichtige Informationen
	Bitte Bedienungsanleitung beachten
	Einklemmgefahr
	Crash-geprüftes Produkt ; kann als Sitz in einem Fahrzeug verwendet werden
	Kann als Sitz in einem Fahrzeug verwendet werden; Befestigungspunkte für die Verwendung in einem Kraftfahrzeug
	Nur für elektrische Geräte: Schutzklasse II
	Nur für elektrische Geräte: Entsorgen Sie die Teile nicht im Hausmüll! Dem fachgerechten Recycling zuführen.

2.4. Transport

AORSICHT

Beschädigungsgefahr

- Treffen Sie Vorkehrungen, um den Rollstuhl vor Transportschäden zu schützen.

2.4.1. Abstellen

Benutzen Sie die Bedienkonsole, um den Rollstuhl an den gewünschten Stellplatz zu bewegen.

Alternativ bringen Sie den Rollstuhl in den Freilaufmodus (siehe Abschnitt 3.4.) und benutzen den Schiebebügel.

2.4.2. Transport im Flugzeug

Da der Rollstuhl auslaufsichere AGM-Akkus hat, ist es möglich, ihn (komplett) in einem Flugzeug zu transportieren. Wenden Sie sich vor der Buchung eines Fluges an die Fluggesellschaft, um sich über die korrekte Verfahrensweisen zu informieren. Bevor Sie Ihren Rollstuhl dem Flughafenpersonal übergeben, unterbrechen Sie die Akkuversorgung des Rollstuhl, siehe Abschnitt 3.5..

2.4.3. Transport in einem Fahrzeug (als Gepäck)

AWARNUNG

Gefahr von Verletzungen und Schäden

• Achten Sie darauf, den Rollstuhl ordnungsgemäß zu befestigen. So vermeiden Sie Verletzungen der Fahrzeuginsassen bei einer Kollision oder einem plötzlichen Bremsmanöver.

• Achten Sie darauf, dass sich der Freilaufhebel während des Transports in der Bremsstellung befindet (siehe Abschnitt 3.4.).

• Benutzen Sie die Bedienkonsole, um Ihren Rollstuhl wieder in eine stabile Position zu bringen, siehe § 3.6.3..

• Entfernen Sie alle angebrachten Zubehörteile wie Ablagen und Beatmungsgeräte und verstauen Sie diese an einem sicheren Platz.

• Benutzen Sie eine Rampe, um den Rollstuhl in den Laderaum des Fahrzeugs zu fahren:

– Stellen Sie den Rollstuhl auf die niedrigste Geschwindigkeitseinstellung ein.
– Betätigen Sie den Joystick, um den Rollstuhl vorwärts die Rampen hinauf und in das Fahrzeug zu fahren. Begeben Sie sich neben den Rollstuhl und folgen Sie ihm während der Fahrt, aber gehen Sie NICHT mit ihm auf die Rampen.
– Schalten Sie die Bedienkonsole aus.

1. Befestigen Sie den Rollstuhlrahmen mit dem Verzurrgurtsystem sicher am Fahrzeug (siehe Abbildung 1).

2. Aktivieren Sie den Fahrmodus (Feststellbremsen betätigen), wobei sichergestellt werden sollte, dass das Bedienpult ausgeschaltet ist.

2.4.4. Transport mit einem Fahrzeug, als Sitz für den Benutzer

Der Rollstuhl hat den Crashtest gemäß ISO 7176-19: 2022 bestanden und ist somit konstruiert und geprüft, um als nach vorne gerichteter Sitz in einem Kraftfahrzeug verwendet werden zu können. Der Rollstuhl wurde dynamisch mit der ATD (anthropomorphen Testvorrichtung) unter Verwendung eines Sechs-Punkte-Rollstuhlrückhaltesystems und eines Drei-Punkte-Personenrückhaltesystems geprüft. Dennoch sollte der Benutzer vorzugsweise auf einen der Sitze im Fahrzeug transferriert werden und das Rückhaltesystems des Fahrzeugs verwendet werden. Der Rollstuhl sollte als Gepäckstück in einem separaten Gepäckraum aufbewahrt werden, siehe §2.4.3..

!WARNUNG

Gefahr von Verletzungen und Schäden

• Benutzen Sie den Beckengurt des Rollstuhls und den zugehörigen Drei-Punkte-Gurt im Fahrzeug, um zu verhindern, dass der Insasse mit seinem Kopf oder Brustkorb gegen Fahrzeugteile prallt.
• Verwenden Sie keine Haltungsstützen, um den Benutzer in dem Fahrzeug zurückzuhalten, es sei denn, sie entsprechen den in der ISO 7176-19:2022 spezifizierten Anforderungen.
• Wenn das Fahrzeug in einen Unfall verwickelt war, lassen Sie Ihren Rollstuhl durch den Fachhändler oder den Vertreter des Herstellers überprüfen, bevor Sie ihn wieder benutzen.

2.4.4.1. Sichern des Rollstuhls

1. Stellen Sie sicher, dass das Fahrzeug mit einem geeigneten Sechs-Punkte-Rollstuhlrückhaltesystem und einem geeigneten Personenrückhaltesystem gemäß ISO 10542 ausgestattet ist und dass beide Systeme nicht ausgefranst, verschmutzt, beschädigt oder defekt sind.
2. Benutzen Sie die Bedienkonsole, um Ihren Rollstuhl wieder in eine stabile Position zu bringen, siehe §3.6.3..
3. Entfernen Sie alle angebrachten Zubehörteile wie Ablagen und Beatmungsgeräte und verstauen Sie diese an einem sicheren Platz. Falls dies nicht möglich, befestigen Sie sie an dem Rollstuhl, jedoch

von dem Insassen abgewandt und mit einer energieabsorbierenden Polsterung zwischen Ablage und Benutzer.

1. Benutzen Sie eine Rampe, um den Rollstuhl (mit Benutzer) gemäß den Anweisungen in Abschnitt 3.2.1. in das Fahrzeug zu schieben.
2. Positionieren Sie den Rollstuhl in Vorwärtsrichtung mittig zwischen den Schienen des PKW-Gurtsystems, die im Boden des PKW's eingebaut sind.
3. Stellen Sie sicher, dass der Benutzer möglichst aufrecht sitzt. Wenn der Zustand des Benutzers dies nicht zulässt, führen Sie eine Risikobeurteilung durch, um die Sicherheit des Benutzers während des Transports zu beurteilen.
4. Schalten Sie die Bedienkonsole AUS und stellen Sie sicher, dass sich der Freilaufhebel in Bremsposition befindet, siehe §3.4..
5. Die einzelnen Sicherungspunkte am Rollstuhl sind mit folgendem Symbol gekennzeichnet:

1. Überprüfen Sie, dass das Rückhaltegurtsystem mit den Sicherungspunkten am Rollstuhl kompatibel ist.
2. Befestigen Sie die vorderen Sicherungsgurthaken entsprechend den Anweisungen des Gurtsystem-Herstellers an den Sicherungspunkten (A) des Rollstuhls.
3. Drehen Sie den Freilaufhebel in die Freilaufstellung und schieben Sie den Rollstuhl nach hinten, um die vorderen Gurte zu spannen, siehe §3.4..
4. Befestigen Sie die hinteren Sicherungsgurthaken auf die gleiche Weise an den hinteren Sicherungspunkten (B+C).
5. Drehen Sie den Freilaufhebel zurück in die Bremsposition, siehe §3.4..

A B C

Abb. 1

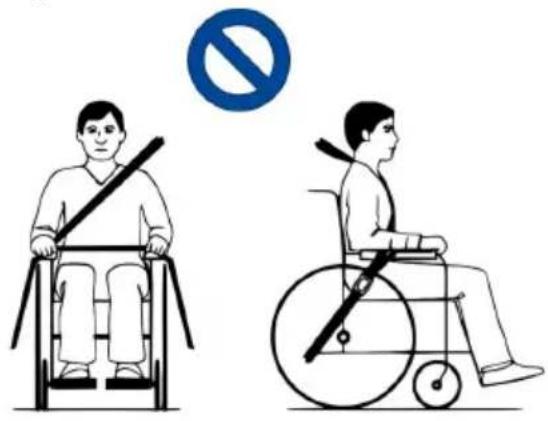

2.4.4.2. Sichern des Benutzers

1. Legen Sie den Beckengurt des Rollstuhls an.
2. Legen Sie den Sicherheitsgurt des PKW's an gemäß den Angaben des jeweiligen Herstellers.

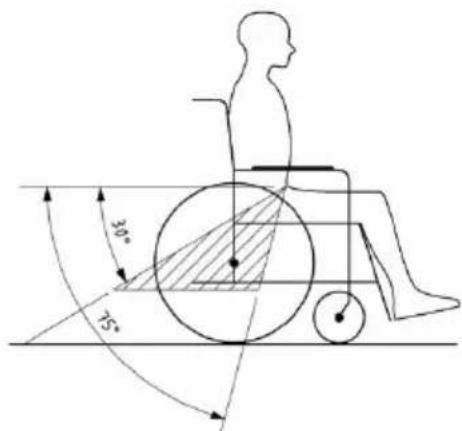

Legen Sie den Gurt so über dem vorderen Becken des Nutzers an, dass der Gurtriemen in einem Winkel zwischen 30° und 75° Grad zur Horizontalen liegt, wie in der Abbildung dargestellt. Je größer (steiler) der Winkel des Gurtriemens innerhalb der markierten Fläche, desto besseren Halt kann das Gurtsystem bieten.

30° 75°

Abb. 2

1. Legen Sie den Gurt stramm gemäß den Angaben des jeweiligen Herstellers an, ohne den Nutzer zu verletzen oder zu behindern.
2. Stellen Sie sicher, dass die Gurte in einer direkten Linie zur Gurtaufhängung des PKW's angebracht werden und dass keine Knicke und Verdrehungen in den Riemen sichtbar sind, zum Beispiel durch die Hinterradachse.

3. Positionieren Sie das Gurtschloss so, dass der Freigabeknopf bei einem Unfall nicht durch Rollstuhlteile berührt werden kann.

4. Achten Sie darauf, dass die Gurte nicht verdreht sind oder vom Körper ferngehalten werden, wie in Abbildung 3 gezeigt.

5. Achten Sie darauf, dass die Schultergurte über den Schultern liegen, siehe Abbildung 4.

Die Gurte dürfen nicht durch Rollstuhlteile wie Armstützen oder Räder von dem Körper ferngehalten werden.

Die Gurte müssen vollen Kontakt mit Schulter, Brustkorb und Becken haben. Beckengurt im unteren Beckenbereich nahe dem Übergang zwischen Bauch und Oberschenkel.

2.5. Erstbenutzung und Lagerung

AORSICHT

Gefahr eines Akkuschadens

• Achten Sie darauf, den Akku niemals vollständig zu entladen.
• Unterbrechen Sie den Ladezyklus nicht und trennen Sie das Ladegerät erst ab, wenn der Akku vollständig aufgeladen ist.
• Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 5..

Achten Sie darauf, dass der Akku vollständig aufgeladen ist, bevor Sie Ihren Rollstuhl benutzen. Erkundigen Sie sich bei Ihrem Händler, ob dies bereits geschehen ist oder nicht. Befolgen Sie zum Aufladen die Anweisungen in Abschnitt 3.8..

Wenn die Verpackung Ihres Produkts bei der Lieferung beschädigt, (unbeabsichtigt) geöffnet oder durch Umwelteinflüsse (Feuchtigkeit, Hitze,...) beeinträchtigt wurde, überprüfen Sie bitte die Unversehrtheit Ihres Produkts. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

3. Benutzung des Rollstuhls

!WARNUNG

Verletzungsgefahr

• Lesen Sie bitte zunächst die vorhergehenden Abschnitte, um sich über die Benutzungsbedingungen zu informieren. Benutzen Sie den Rollstuhl NICHT, bevor Sie alle Anweisungen aufmerksam gelesen und vollständig verstanden haben.
• Lesen Sie auch die Anweisungen im Handbuch zur Bedienkonsole und zum Ladegerät!
• Bei Zweifeln oder Fragen wenden Sie sich bitte zwecks Hilfe an Ihren Fachhändler, Pflegedienst oder Fachberater.

3.1. Erste Fahrt

AORSICHT

Gefahr von Verletzungen und Schäden

• Berücksichtigen Sie stets den Schwenkbereich der Fußstütze und der Bedienkonsole, um keine Passanten zu verletzen oder Gegenstände zu beschädigen.
• Trennen Sie immer das Ladegerät vom Rollstuhl ab, bevor Sie losfahren.

i Stellen Sie sicher, dass Sie mit dem Betrieb Ihres Rollstuhls vertraut sind, bevor Sie ihn an überfüllten und damit möglicherweise gefährlichen Orten benutzen. Üben Sie zunächst in einem weiträumigen, freien Bereich mit wenigen Passanten.

Erkunden Sie, wie sich eine Schwerpunktverlagerung auf das Fahrverhalten des Rollstuhls auswirkt, indem Sie beispielsweise Steigungen hinauf- und herunterfahren, Schrägen befahren oder Hindernisse überwinden. Lassen Sie sich hierbei von einem Assistenten helfen.

i Während des Betriebs kann die Oberfläche der Bedienkonsole etwas warm werden.

i Beim Rückwärtsfahren ist die Geschwindigkeit reduziert.

1. Stellen Sie sicher, dass

– der Rollstuhl auf einem flachen Untergrund steht;
- der Akku vollständig aufgeladen ist (siehe § 3.8. ;
– der Motor angekoppelt ist, siehe Abschnitt 3.4.;
– die Reifen den korrekten Luftdruck haben (falls zutreffend), siehe Abschnitt 4.2.1.;
– der Rollstuhl auf Ihre Erfordernisse und Komfortwünsche abgestimmt ist, siehe Abschnitt 3.7.;
– Sie die korrekte Sitzposition eingenommen haben, siehe Kapitel 3.6.2..

1. Befolgen Sie die Anweisungen im Handbuch für das Bedienpult.

2. Schalten Sie den Rollstuhl ein.

3. Stellen Sie die Geschwindigkeitssteuerung auf die geringste Geschwindigkeit ein.

4. Üben Sie, wie man fährt und Einstellungen am Rollstuhl vornimmt.

5. Sobald Sie sich sicher genug fühlen, können Sie dies bei höherer Geschwindigkeit wiederholen.

6. Versuchen Sie nun, sich vorwärts und rückwärts zu drehen. Wiederholen Sie dies einige Male.

7. Achten Sie darauf, dass Ihr Rollstuhl stabil steht, wenn Sie anhalten.

8. Schalten Sie den Rollstuhl aus.

3.2. Fahren im Freien

!WARNUNG

Unfallgefahr – Passen Sie Ihr Fahrverhalten und Ihre Geschwindigkeit entsprechend an.

- Halten Sie sich an die jeweils geltenden Straßenverkehrsvorschriften. Dies gilt für das Befahren von Gehwegen sowie unbefestigten oder befestigten Straßen.

• Fahren Sie nicht auf Straßen mit starkem Verkehrsaufkommen.

• Berücksichtigen die jeweiligen Witterungsbedingungen. Vermeiden Sie es, bei feuchtem Wetter, extremer Hitze, Schnee, Glatteis, Minustemperaturen zu fahren (siehe technische Daten in Kapitel 5..

• Auch mit eingeschalteter Beleuchtung ist der Rollstuhl nicht für Fahrten auf öffentlichen Straßen bei schlechter Sicht (Dunkelheit, Nebel, Dämmerung) geeignet. Achten Sie darauf, dass Sie auch bei Tag stets gut zu sehen sind, indem Sie fluoreszierende Kleidung tragen und/oder eine eigene Beleuchtung vorn und hinten am Rollstuhl anbringen.

• Achten Sie auf andere Verkehrsteilnehmer, für die Ihr Rollstuhl ein Hindernis sein könnte. Besondere Vorsicht ist beim Wenden und beim Zurücksetzen geboten. Falls Sie mit dem Zurücksetzen noch nicht so gut zurechtkommen, sollten Sie dies zunächst auf einer offenen Fläche üben. Zeigen Sie an, wohin Sie fahren wollen, bevor Sie Ihre Fahrtrichtung wechseln.

• Versuchen Sie, enge Passagen gerade zu durchfahren, um nicht steckenzubleiben.

• Berücksichtigen Sie Ihren Bremsweg. Beachten Sie, dass der Bremsweg von Geschwindigkeit, Oberflächenbeschaffenheit, Wetterbedingungen, Gefälle und Gewicht des Benutzers abhängig ist.

3.2.1. Befahren von Steigungen, Bordsteinen, Hindernissen oder Rampen

DE

AORSICHT

Verletzungsgefahr

• Legen Sie zu Ihrem eigenen Schutz den Sicherheitsgurt im Rollstuhl an.

• Achten Sie darauf, ob der Weg sandig ist, einen weichen Untergrund, Löcher oder Spalten aufweist, in die die Räder hineingeraten können und/oder wo die Bodenhaftung der Antriebsräder beeinträchtigt werden kann.

• Fahren Sie NICHT auf Steigungen, Hindernissen, Stufen oder Bordsteinen, die größer sind als in Kapitel 5..

• Fahren Sie immer rechtwinklig an einen Randstein heran.
• Aktivieren Sie an einer Steigung keinesfalls den Freilaufmodus des Rollstuhls. Dadurch kann sich der Rollstuhl in Bewegung setzen und Sie selbst oder auch Umstehende verletzen.
• Befahren Sie mit Ihrem Rollstuhl keine Rolltreppen.
• Benutzen Sie ausschließlich von Vermeiren zugelassene Rampen und überschreiten Sie nie deren Maximalbelastung.
• Um Hindernisse oder Steigungen sicher zu überwinden, bringen Sie den Rollstuhl in eine möglichst aufrechte Sitzposition.

Wenn Sie an einer Böschung anhalten, wird automatisch die Bremse aktiviert, um zu verhindern, dass der Rollstuhl vor- oder zurückrollt.

AORSICHT

Beschädigungsgefahr

• Parken Sie Ihren elektrischen Rollstuhl immer auf einem flachen Untergrund, und zwar an einer Stelle, wo er leicht zugänglich ist.
• Nehmen Sie ggf. etwas Anlauf, um den Rollstuhl zum Überfahren einer Steigung, eines Hindernisses, Randsteins oder einer Rampe zu beschleunigen. Dabei dürfen weder Sie selbst noch der Rollstuhl durch einen starken Rückprall beeinträchtigt werden.

- Stellen Sie sicher, dass der Rollstuhl aufgrund seiner Neigung nicht den Boden oder die Rampe berührt.

- Denken Sie daran, dass der Bremsweg an abschüssigen Stellen erheblich länger als auf waagerechtem Untergrund sein kann.

1. Starten Sie Ihre Fahrt gemäß den Anweisungen in Abschnitt 3.1., Schritt 1.

2. Benutzen Sie eine Hebevorrichtung oder Rampe, um den Rollstuhl an Treppen/Stufen hinauf- oder herunterzuschaffen. Sollte dies nicht möglich sein, kann er manuell von mindestens drei Personen transportiert werden, indem sie ihn mit beiden Händen am Rahmen ergreifen. Heben Sie den Rollstuhl weder an der Rückenlehne, den Fuß- oder Armlehnen noch an den Rädern an.

3. Bewältigen von Hindernissen oder Steigungen:

– Bringen Sie den Rollstuhl in eine möglichst stabile Stellung (siehe Kapitel 3.6.3.).
– Fahren Sie so langsam wie möglich, um das Hindernis oder die Steigung zu bewältigen.

3.3. Bedienkonsole

AORSICHT

Gefahr von Personen- oder Sachschäden

• Denken Sie daran, dass sich die Stabilität verringert, wenn die Sitzposition im Rollstuhl von aufrecht zu geneigt verändert wird.
• Achten Sie darauf, dass genügend Platz um den Rollstuhl herum vorhanden ist, um Rückenlehne und Sitz zu verstellen.
• Mit optionalem B15A-Tisch: Stellen Sie sicher, dass die Bedienkonsole nach außen geschwenkt und ausgeschaltet ist, bevor Sie den Tisch benutzen.

i Die Benutzung der Bedienkonsole wird in einem speziellen

Benutzerhandbuch beschrieben, das zum Lieferumfang Ihres

Rollstuhls gehört. Sollte dieses Handbuch fehlen, wenden Sie sich bitte umgehend an Ihren Fachhändler.

Bringen Sie den Joystick in die Neutral(Mittel)stellung, bevor Sie die EIN/AUS-Taste betätigen. Andernfalls wird die Elektronik gesperrt. Um diese Sperre aufzuheben, schalten Sie das Bedienpult aus und dann wieder ein.

3.3.1. Technische Schutzvorkehrungen

DE

Mit der Bedienkonsole können Sie sowohl sämtliche Fahrkomponenten als auch die Stellmotoren zum Anpassen der Sitzposition steuern. Zu Ihrer eigenen Sicherheit und zur Vermeidung von Schäden am Rollstuhl werden die Bewegungen von der Elektronik überwacht. Dies kann dazu führen, dass die Bewegung blockiert, die Geschwindigkeit verringert oder die Fahrt komplett gestoppt wird. Weitergehende Informationen entnehmen Sie bitte dem Benutzerhandbuch zur Bedienkonsole.

Damit der Akku nicht versehentlich entladen wird, besitzt Ihr Rollstuhl ein automatisches Abschaltsystem. Dieses System schaltet das Bedienpult automatisch aus, wenn es längere Zeit nicht verwendet wird. In diesem Fall schalten Sie das Bedienpult einfach wieder ein.

3.4. Bremse und Freilaufhebel

AORSICHT

Gefahr von Personen- oder Sachschäden

• Betätigen Sie den Freilaufhebel nur, wenn Ihr Rollstuhl AUS ist!
  Der Freilaufhebel sollte von einem Assistenten bedient werden.
  Betätigen Sie den Freilaufhebel NIEMALS, wenn Sie Ihre Sitzposition eingenommen haben.
• Benutzen Sie den Freilaufmodus niemals an Steigungen oder Gefällen (siehe Symbol am Motor):

Achten Sie darauf, dass sich der Freilaufhebel in der Bremsstellung befindet, BEVOR Sie den Rollstuhl einschalten. Die elektromagnetischen Bremsen funktionieren NICHT, wenn sich der Rollstuhl im Freilaufmodus befindet. Dies wird auf dem Bedienpult angezeigt. Das Fahren ist dann nicht möglich.

Ihr Rollstuhl besitzt elektromagnetische Bremsen. Die Funktionsweise der Bremsen ist von der Stellung des Freilaufhebels (1) abhängig.

Die elektromagnetischen Bremsen funktionieren automatisch, jedoch nur, wenn sich der Freilaufhebel (1) in der Bremsstellung befindet. Die Bremsen werden aktiviert, wenn:

• der Rollstuhl ausgeschaltet (OFF) ist;
  • der Rollstuhl eingeschaltet (ON) ist und der Joystick losgelassen wird.

Wenn der Joystick losgelassen wird, stoppt der Rollstuhl langsam und die Bremsen werden aktiviert.

3.4.1. Bedienung des Freilaufhebels

	Drehen Sie die Hebel in nach die Position mit dem Freilaufsymbol, um den Rollstuhl in den Freilaufmodus zu bringen. Damit ist der Motor nun getrennt. Der Rollstuhl kann manuell bewegt werden.
	Drehen Sie die Hebel nach die Position mit dem Fahrsymbol, um Motor und Antrieb zu koppeln. Dies sollte erfolgen, bevor der Rollstuhl gestartet wird.

3.5. Akkuschalter

Ihr Rollstuhl hat einen Akkuschalter, um den Stromkreis zwischen Antriebsmodul und Akkus zu unterbrechen. Diese Abkopplung dient zur Sicherheit beim Transportieren sowie bei Wartungs- und Reparaturmaßnahmen. Es besteht auch die Möglichkeit, den Akkuschaltknopf zu entfernen, um zu verhindern, dass der Rollstuhl in Ihrer Abwesenheit bewegt wird.

Drehen Sie den roten Akkuschalter

• im Uhrzeigersinn auf „I“, um den Akku mit dem Antriebsmodul zu koppeln [A]
• gegen den Uhrzeigersinn auf „0“, um den Akku abzukoppeln [B]
• gegen den Uhrzeigersinn über „0“ hinweg in seine Endstellung [C], um den Schalter zu entfernen.

3.6. Setzen Sie sich in den Rollstuhl.

VORSICHT

Gefahr von Personen- oder Sachschäden

• Falls Sie sich nicht sicher versetzen können, bitten Sie jemanden um Hilfe.
• Stellen Sie sich nicht auf die Fußplatten.

3.6.1. Transfer

1. Positionieren Sie den Rollstuhl so nah wie möglich an den Stuhl, die Couch oder das Bett, zu dem bzw. von dem das Umsetzen vorgenommen werden soll.
2. Ziehen Sie die Bremsen an, indem Sie den Freilaufhebel in die Bremsstellung bringen, siehe Abschnitt 3.4..
3. Benutzen Sie die Bedienkonsole, um die Rückenlehne und den Sitz in die gewünschte Stellung zu bringen (siehe Benutzerhandbuch zur Konsole).
4. Klappen Sie die Fußplatten nach oben, damit Sie sich nicht versehentlich darauf stellen.
5. Klappen Sie ggf. eine Armstütze zurück, um mehr Platz zu haben, siehe Abschnitt 3.7.3..
6. Bewegen Sie sich aus eigener Kraft mit den Armen oder mit Hilfe von Dritten in den Rollstuhl hinein oder aus ihm heraus.

3.6.2. Sitzen im Rollstuhl

1. Setzen Sie sich so hin, dass Ihr unterer Lendenbereich an der Rückenlehne anliegt
2. Klappen Sie die Fußplatte(n) wieder herunter und stellen Sie Ihre Füße darauf.
3. Klappen Sie ggf. die Armstütze wieder herunter.
4. Achten Sie darauf, dass Ihre Oberschenkel horizontal sind und Ihre Füße eine bequeme Stellung haben. Nehmen Sie ggf. Anpassungen vor, siehe Abschnitt 3.7.7..
5. Achten Sie darauf, dass Ihre Arme gebeugt sind und bequem auf den Armpolstern aufliegen. Nehmen Sie ggf. Anpassungen vor, siehe Abschnitt 3.7.3..

3.6.3. Herstellen einer stabilen Position

DE

Wenn der Rollstuhl transportiert werden soll oder Sie Hindernisse damit bewältigen wollen, muss er seine maximale Stabilität haben:

• Sitzposition horizontal
• Rückenlehne aufrecht
• Armstütze in unterster Stellung
• Fußplatte hochgeklappt oder höher eingestellt, um eine Berührung mit dem Hindernis zu vermeiden
  • Bedienkonsole nach innen gedreht

3.7. Komforteinstellungen

VORSICHT

Gefahr von Personen- oder Sachschäden

• Die folgenden Komforteinstellungen können vom Begleit- oder Pflegepersonal vorgenommen werden. Alle sonstigen Einstellungen sind vom Fachhändler gemäß den Montageanweisungen vorzunehmen (siehe Vorwort).
• Achten Sie bei Einstellungen am Rollstuhl darauf, dass Finger, Kleidung oder Schnallen nicht von beweglichen Teilen erfasst werden.

3.7.1. Sicherheitsgurt

Schließen Sie den Sicherheitsgurt, indem Sie das Gurtschloss in die Aufnahme einrasten lassen. Passen Sie ggf. die Länge der Gurte an.

Um den Sicherheitsgurt zu öffnen, drücken Sie den roten Knopf.

3.7.2. Bedienkonsole

Die Bedienkonsole hat ein Schwenksystem und kann horizontal nach links/rechts gedreht werden.

Greifen Sie die Steuerungshalterung (2) unterhalb der Bedienkonsole und bewegen Sie sie nach links/rechts in die gewünschte Position.

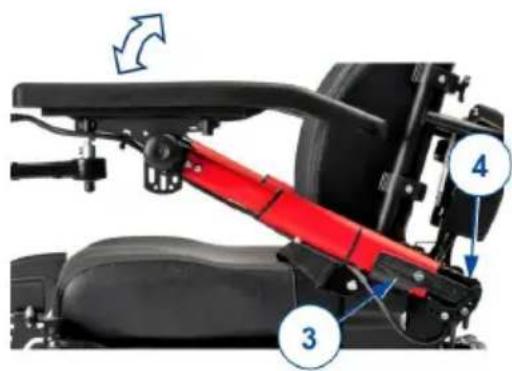

Die Armstütze können nach zurückgeklappt werden, um das Hinsetzen/Aufstehen zu erleichtern.

1. Drücken Sie den Hebel (3) der Rastklemme (4) leicht nach unten. Die Armstütze ist entriegelt (in unterster Position).
2. Drehen Sie die Armstütze nach oben/hinten in ihre Endposition.
3. Ziehen Sie den Hebel (3) nach oben, um die Rastklemme zu schließen. Die Armstütze ist nun in ihrer Endposition verriegelt.

Mit derselben Vorgehensweise wird der Winkel der Armstütze verändert:

1. Wiederholen Sie den vorhergehenden Schritt 1.
2. Halten Sie nun die Armstütze in der gewünschten Position, während Sie sie mit dem Heben (3) verriegeln.
3. Wiederholen Sie dies für die zweite Armlehne.
4. Achten Sie darauf, dass beide Armstützen denselben Winkel haben.
5. Kontrollieren Sie, ob beide Armstützen sicher fixiert sind.

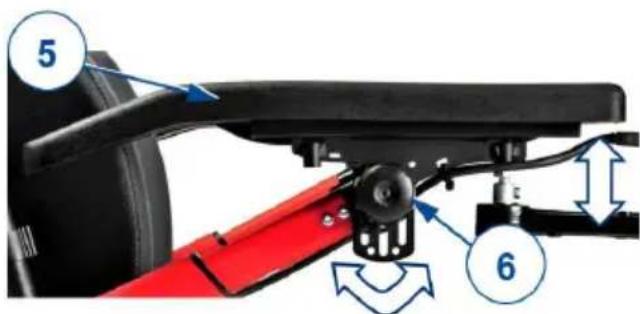

Die Armpolster (5) lassen sich hinsichtlich Höhe (stufenlos) und Winkel (7,5°-Schritte) einstellen:

1. Drehen Sie den Sterngriff (6) einige Umdrehungen gegen den Uhrzeigersinn. Zur Winkelverstellung sind mindestens vier Umdrehungen nötig.
2. Drücken/Ziehen Sie das Armpolster leicht, um die gewünschte Höhe einzustellen.
3. Halten Sie das Armpolster im gewünschten Winkel.
4. Drehen Sie den Sterngriff im Uhrzeigersinn, bis er handfest angezogen ist.
5. Wiederholen Sie diesen Schritt bei der zweiten Armlehne.
6. Kontrollieren Sie, ob beide Armpolster sicher fixiert sind.

5 6

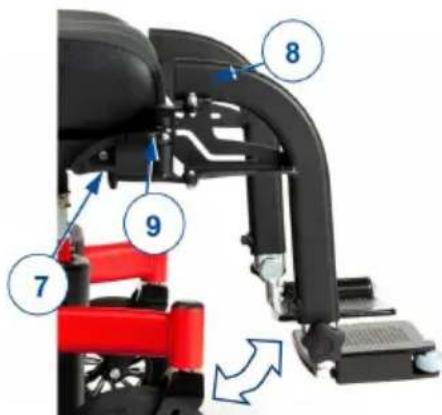

3.7.5. Fußstütze B06

Demontieren:

1. Ziehen Sie am Fußstützenhebel (7) und schwenken Sie die Fußstütze (8) nach außen.
2. Heben Sie die Fußstütze nach oben ab.

Montieren:

1. Halten Sie die Fußstütze (8) seitlich und hängen Sie sie in die Fußstützenhalterung (9) ein.
2. Drehen Sie die Fußauflage nach innen bis diese einrasten.

7 8 9

3.7.6. Fußplatte B06

DE

So verändern Sie den Winkel der Fußplatte (10):

1. Lösen Sie den Sterngriff (11) der Rastklemme (12) um ein paar Umdrehungen.
2. Bewegen Sie die Fußplatte nach oben/unten und halten Sie sie dann in der gewünschten Position.
3. Ziehen Sie den Sterngriff (11) wieder fest.
4. Wiederholen Sie diesen Vorgang bei der zweiten Fußplatte.
5. Kontrollieren Sie, ob beide Fußplatten sicher fixiert sind.

11 12 10

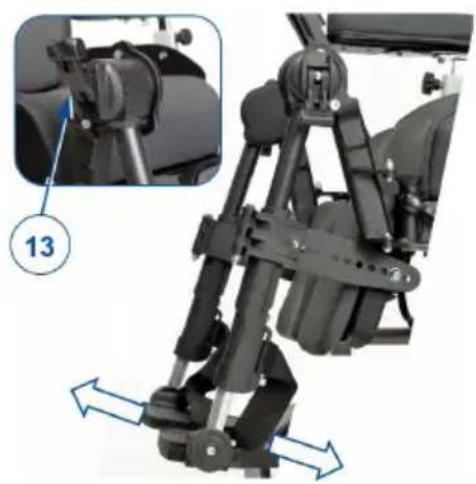

3.7.7. Beinstütze BZ7-BZ8

1. Lösen Sie den Hebel (13) am Drehpunkt.
2. Stellen Sie den Winkel der Beinstütze durch Anheben/Absenken der Fußplatten (zwischen 100° und 190°) ein.
3. Ziehen Sie den Hebel (13) von Hand fest an.
4. Wiederholen Sie dies für die zweite Beinstütze. Stellen Sie sicher, dass beide Beinstützen fest sitzen.

3.7.8. Fußplatte BZ10E

Schwenken Sie die Fußplatte (19) nach oben, um Platz zu schaffen.

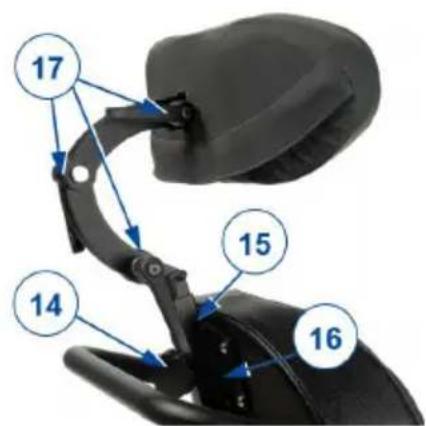

3.7.9. Kopfstütze L58

Anbringen:

1. Lösen Sie den Sterngriff (14).
2. Montieren Sie das Vierkantrohr der Kopfstütze (15) in die vorhandene Halterung (16).
3. Drehen Sie den Sterngriff (14) wieder fest an.

Zum Entfernen wiederholen Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge.

Zum Einstellen der Höhe/Tiefe:

1. Lösen Sie die Hebel (17).
2. Bringen Sie die Kopfstütze in die gewünschte Position.
3. Ziehen Sie die Hebel (17) wieder fest.

17 15 14 16

3.7.10. Manuelle Rücklehneneinstellung SE36

Drücken Sie den Gasfederhebel, um den Neigungsmechanismus zu entriegeln. Drücken Sie die Rückenlehne nach unten, bis Sie die gewünschte Neigung erreicht haben.

3.8. Akkustatus und Aufladung

!WARNUNG

Gefahr von Personen- und Sachschäden durch Feuer

• Benutzen Sie ausschließlich das zum Lieferumfang des Rollstuhls gehörende Ladegerät. Die Benutzung eines anderen Ladegeräts kann mit Gefahren verbunden sein (Brandgefahr).
• Das Ladegerät ist nur dafür vorgesehen, die mit dem Rollstuhl mitgelieferten Akkus aufzuladen, keine anderen Akkus.

• Nehmen Sie keine Veränderungen an den mitgelieferten Teilen, wie beispielsweise Kabel, Stecker oder dem Ladegerät, vor. Der Akku beziehungsweise die Anschlüsse dürfen darf keinesfalls geöffnet oder verändert werden.

• Schützen Sie den Akku und das Ladegerät vor offenem Feuer, hohen und niedrigen Temperaturen (siehe Abschnitt 5.), Feuchtigkeit, Sonneneinstrahlung und starken Erschütterungen (z.B. Sturz). Benutzen Sie den Akku NICHT, wenn eine dieser Bedingungen vorliegt.

• Laden Sie den Akku mit Hilfe des Ladegeräts in einem gut belüfteten Bereich außerhalb der Reichweite von Kindern auf.
• Lesen Sie zunächst die Gebrauchsanweisung des mitgelieferten Ladegeräts, bevor Sie den Akku des Rollstuhls aufladen. Für weitergehende Informationen wenden Sie sich bitte an Ihren Fachhändler oder besuchen unsere Website http://www.vermeiren.com/

AORSICHT

Beschädigungsgefahr

- Der Akku wird durch Selbstentladung und den Ruhestrom der angeschlossenen Verbraucher allmählich entladen. Der Akku kann irreversibel beschädigt werden, wenn er vollständig entladen wird. Achten Sie deshalb darauf, den Akku rechtzeitig wieder aufzuladen (siehe Handbuch zur Bedienkonsole):

• Bei intensiver Nutzung (lange Strecken, täglicher Gebrauch): Nach Gebrauch unverzüglich aufladen.
  – Bei durchschnittlicher Nutzung (kurze Strecken, täglich oder wenige Male pro Woche): Akku aufladen, wenn die Anzeige 50 % Entladung anzeigt.
  – Bei geringer Nutzung oder Lagerung: Einmal pro Woche aufladen.

- Lesen Sie die Lagerungs- und Wartungshinweise in Abschnitt 4. sowie die technischen Details in Abschnitt 5..

- Trennen Sie das Ladegerät erst ab, wenn der Akku vollständig aufgeladen ist. Beachten Sie die folgenden Symbole am Ladegerät.

• Laden Sie Akkus nie bei Temperaturen unter 0°C auf. Bringen Sie den Akku an einen wärmeren Ort und starten Sie den Aufladevorgang.
• Halten Sie die Anschlusskontakte des Ladegeräts frei von Staub und anderen Verunreinigungen.
• Sollte sich der Akku nicht gemäß den nachstehenden Anweisungen aufladen lassen, wenden Sie sich bitte an Ihren Fachhändler.
• Hinweise zum Wechseln der Akkus enthält die Montageanleitung.

Informationen über die Akkustatusanzeige entnehmen Sie bitte dem Handbuch zur Bedienkonsole.

Das Akkuladegerät sollte von der Netzstromversorgung abgetrennt werden, wenn es nicht benutzt wird. Dies verhindert den unnötigen Energieverbrauch.

So laden Sie den Akku auf:

1. Schließen Sie ZUERST das Akku-Ladegerät an eine Steckdose mit 230 V Wechselstrom an. Schließen Sie das Ladegerät direkt – ohne Verlängerungskabel – an der Netzstromversorgung an (ohne Zeitschalter).
2. Schließen Sie das Netzteil am Ladeanschluss der Bedienkonsole an.
3. Warten Sie, bis der Akku vollständig aufgeladen ist. Weitergehende Hinweise entnehmen Sie bitte dem Handbuch zum Ladegerät.
4. Trennen Sie das Ladegerät ab
5. Trennen Sie das Ladegerät von der Steckdose ab, lassen Sie es abkühlen, und bewahren Sie es an einem sicheren Ort auf.

4. Wartung

Bei regelmäßiger Pflege wird Ihr Rollstuhl in einem einwandfreiem Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website unter: www.vermeiren.com.

4.1. Wartungspunkte

AORSICHT

Gefahr von Verletzungen und Schäden

- Reparaturen und Teileaustausch dürfen nur von geschultem Personal durchgeführt werden und es dürfen nur Originalersatzteile von Vermeiren verwendet werden.

Auf der letzten Seite dieses Handbuchs befindet sich ein Registrierungsformular, auf dem der Fachhändler jeden Service dokumentieren kann. Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/Reparatur zu vereinbaren.

i Lesen Sie in der Bedienungsanleitung für das mitgelieferte Akkuladegerät die Wartungshinweise.

4.1.1. Vor jeder Benutzung

Kontrollieren Sie folgende Punkte:

• Alle Komponenten: Vorhanden und nicht beschädigt oder verschlissen sind.
  • Alle Komponenten: Reinigung siehe Kapitel 4.2.2..
• Räder, Sitz, Wadenplatte, Armstützen, Fußplatte und Kopfstütze (sofern vorhanden): sicher fixiert.

• Akkustatus: laden Sie den Akku ggf. auf (siehe Abschnitt 3.8..

• Bedienkonsole, Akku, Antriebsmodul, Motoren, Ladegerät, Leuchten und relevante Kabel: keine Beschädigungen (z. B. durchgescheuerte, gebrochene oder freiliegende Kabel).
  • Zustand der Räder/Reifen (siehe Kapitel 4.2.1.).

• Zustand der Rahmenteile: Keine Deformation, Instabilität, Schwachstelle oder lose Verbindungen.
• Sitz, Rückenlehne, Armpolster, Wadenpolster und Kopfstütze (falls vorhanden): Kein übermäßiger Verschleiß (wie Eindellungen, Beschädigungen oder Risse)

Wenden Sie sich wegen etwaiger Reparaturen oder Ersatzteile an Ihren Fachhändler.

4.1.2. Jährlich oder häufiger

Lassen Sie Ihren Rollstuhl mindestens einmal pro Jahr oder häufiger von Ihrem Fachhändler inspizieren und warten. Die minimale Wartungshäufigkeit ist von der Benutzung abhängig und sollte daher zusammen mit Ihrem Fachhändler abgesprochen werden.

4.1.3. Bei Lagerung

Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 5..

Falls Ihr Rollstuhl längere Zeit lang nicht benutzt wird, sollten Sie dennoch den Akku einmal pro Monat aufladen. Während dieser Phase kann das Ladegerät auch am Akku und an der Steckdose angeschlossen bleiben. Weitere Informationen finden Sie in Abschnitt 3.8..

4.2. Wartungshinweise

4.2.1. Räder und Reifen

Die korrekte Funktionsweise der Bremsen ist vom Zustand der Reifen abhängig und kann sich infolge von Verschleiß und Verunreinigung (Wasser, Öl, Matsch usw.) verändern.

Achten Sie darauf, dass keine Drähte, Haare, Sand oder Fasern an den Rädern anhaften.

Überprüfen Sie regelmäßig das Reifenprofil. Wenn die Profiltiefe weniger als 1 mm beträgt, muss der Reifen ausgetauscht werden. Wenden Sie sich diesbezüglich bitte an Ihren Fachhändler.

Pumpen Sie jeden Reifen mit dem korrekten Druck auf (siehe Angabe auf dem Reifen).

Hinweise zum Wechseln der Akkus enthält die Montageanleitung.

4.2.2. Reinigung

AORSICHT

Beschädigungsgefahr durch Feuchtigkeit

- Benutzen Sie keinesfalls einen Wasserschlauch oder Hochdruckreiniger, um den Rollstuhl zu reinigen.

- Halten Sie das Bedienpult sauber und schützen Sie es vor Wasser und Regen.

Wischen Sie alle festen Teile mit einem feuchten (nicht durchnässten) Tuch ab. Benutzen Sie ggf. eine milde Seife, die für Lacke und Kunststoffe geeignet ist.

Die Polsterung kann mit lauwarmem Wasser und einer milden Seife gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel.

Halten Sie die Lüftungsöffnungen des Ladegeräts sauber und frei von Staubansammlungen. Entfernen Sie vorhanden Staub durch Blasen und reinigen Sie das Gehäuse des Ladegeräts bei Bedarf mit einem angefeuchteten Tuch.

4.2.3. Desinfektion

AORSICHT

Beschädigungsgefahr

- Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler.

4.3. Störungsbeseitigung

Auch bei ordnungsgemäßer Benutzung Ihres Rollstuhls kann ein technisches Problem auftreten. In diesem Fall wenden Sie sich bitte an Ihren Fachhändler.

!WARNUNG

Gefahr von Verletzungen und Schäden

• Versuchen Sie KEINESFALLS, Ihren Rollstuhl selbst zu reparieren.
• Bei Problemen an der Bedienkonsole müssen Sie sich an Ihren Fachhändler wenden. Er entscheidet, ob die Konsole neu programmiert werden muss.

Bei einem Problem wird ein Systemcode an der Bedienkonsole angezeigt.

Eine Übersicht über alle Fehlercodes finden Sie im Handbuch zur Bedienkonsole.

Die nachstehend genannten Symptome können auf ein ernsthaftes Problem hindeuten. Sie sollten sich daher stets an Ihren Fachhändler wenden, wenn eine der folgenden Situationen eintritt:

• Ungewöhnliche Geräusche
• Durchgescheuerte/beschädigte Verkabelung
• Gerissene oder gebrochene Steckverbinder
• Ungleichmäßige Abnutzung an einem der Reifen
  • Ruckartige Bewegungen
• Rollstuhl zieht zu einer Seite
• Beschädigte oder gebrochene Radeinheiten
• Der Rollstuhl lässt sich nicht einschalten (Sicherung durchgebrannt);
• Rollstuhl ist eingeschaltet, bewegt sich aber weder nicht (siehe §4.3.1.)

4.3.1. Überlastungsschutz

Um den Motor vor einer Überlastung zu schützen, wird er in folgenden Situationen abgeschaltet:

• Befahren von Steigungen oder Gefällen, die die in Abschnitt 5. angegebene maximale Neigung überschreiten.
• die Nennbelastung übersteigt überschreitet den oberen Grenzwert

Um den Rollstuhl wieder betriebsbereit zu machen: bringen Sie den Joystick in die Neutralstellung, beseitigen Sie die Überlastsituation und warten Sie, bis sich der Motor abgekühlt hat.

4.4. Voraussichtliche Nutzungsdauer

Der Rollstuhl ist für eine durchschnittliche Lebensdauer von 5 Jahren ausgelegt. Je nach Nutzungshäufigkeit, Betriebsbedingungen und Wartung kann die Nutzungsdauer Ihres Rollstuhls länger oder kürzer sein.

4.5. Wiederbenutzung

Lassen Sie den Rollstuhl vor jeder Wiederbenutzung desinfizieren, inspizieren und entsprechend den Anweisungen in Abschnitt 4.1. und 4.2. warten.

4.6. Nutzungsende

DE

Am Ende seiner Nutzungsdauer muss Ihr Rollstuhl gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern.

4.7. Garantie

Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.

5. Technische Daten

Die nachstehenden technischen Daten für diesen Rollstuhl gelten nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Daten bei der Benutzung. Die Werte gelten nicht mehr, falls Ihr Rollstuhl modifiziert wurde, beschädigt ist oder starke Verschleißerscheinungen aufweist. Beachten Sie, dass die Fahrleistung durch Umgebungstemperatur, Feuchtigkeit, Neigung (Bergauf-/Bergabfahrten), Oberflächenbeschaffenheit und Akkustatus beeinflusst wird.

Marke Vermeiren
Produktgruppe Elektrorollstuhl, Klasse B
Typ Sigma	Sigma 230
Beschreibung Abmessungen pro Konfiguration mit BZ10E und L34 TUB
Maximales Gewicht des Benutzers 140 kg
Gesamtlänge mit Fußstützen SE30, SE39 : 1177 mmSE43 : 1163 mmSE42 : 1198 mm
Gesamtbreite (abhängig von der Sitzbreite)	Sigma : 618 mm - 618 mm - 630 mm - 660 mm - 680 mmSigma 230 : 672 mm - 672 mm - 672 mm - 672 mm - 680 mm
Gesamthöhe	SE30, SE39 : 1055 - 1115 mmSE43 : 1075 - 1135 mmSE42 : 1100 - 1400 mm
Gesamtgewicht SE30, SE39 : 141 kg	SE43 : 154 kgSE42 : 168 kg
Gewicht der schwersten Teile SE30, SE39 : 133,75 kgSE43 : 146,75 kgSE42 : 160,75 kg
Energieverbrauch * 35 km
Neigungsgrad 6°
Überfahren von Hindernissen Sigma : 50 mmSigma 230 : 65 mm
Höchstgeschwindigkeit 6 km/h	10 km/h
Max. Bremsweg bei max. Geschw. 6 km/h : 1 m10 km/h : 2,1 m
Winkel der Sitzfläche SE30 : 0 - 21° (manuell)SE39 : 0 - 20° (elektrisch)SE43 : 0° - 50° (elektrisch)SE42 : 0° - 45° (elektrisch)
Effektive Sitztiefe	420-440-460-480-500-520 mm
Effektive Sitzbreite	400 mm420 mm450 mm480 mm500 mm
Höhe der Sitzoberfläche an der Vorderkante	SE30, SE39 : 435-450-465-480-495 mmSE53 : 453 to 513 mmSE42 : 478 to 778 mm
Rückenlehnenwinkel	0° - 30°
Höhe der Rückenlehne	610 mm
Abstand zwischen Fußplatte und Sitz	365 – 465 mm
Winkel Bein-Sitzfläche	90° - 153°
Fußplattenwinkel	90°
Winkel der Armlehne	Von 11° bis 26°101° (Weggeklappt)
Kleinster Wendekreiz	1200 mm
Wendebreite 1200 mm
Bodenfreiheit 65 mm
Durchmesser der Hinterräder 140 x 40 mm
Durchmesser Mittelräder 350 x 70 mm
Durchmesser Vorderräder Sigma : 200 x 50 mmSigma 230 : 230 x 70 mm
Reifendruck ** Max. 3,5 bar
Min. Akku 2 x 12V AGM / 80 Ah / C20
Antriebsmotoren 6 km/h: 2 x 220W	10 km/h: 2 x 350W
Sicherung	150 AMP
Ladegerät	8A ; IP21 ; Schutzklasse II
Geräuschpegel	< 65 dB(A)
Schutzart	IPX4
Festigkeitsprüfung gemäß	ISO 7176-8
Prüfung des Antriebs- und Steuerungssystems gemäß	ISO 7176-14
Entzündbarkeit der Polsterung gem.	EN 1021-2:2006
EMV-Normen	ISO 7176-21
Gesamtbewertung der Anschnallmöglichkeiten	A
Temperaturbereich für Lagerung und Nutzung	+5°C - +41°C
Betriebstemperatur der Elektronik	-10°C - +40°C
Luftfeuchtigkeitsbereich für Lagerung und Nutzung	30% - 70%
Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°* Die theoretische Reichweite verringert sich, wenn mit dem Rollstuhl häufig Steigungen, unebenes Terrain oder Bordsteinkanten befahren werden.** Da unterschiedliche Reifen zum Einsatz kommen können, achten Sie bitte auf den korrekten Reifendruck für die jeweils verwendeten Reifen. Bezüglich anderer Reifendurchmesser wenden Sie sich bitte an Ihren Fachhändler.

DE

Sommario

Premessa

157

1. Il prodotto 159

1.1. Opzioni 160
