GEBRUIKSAANWIJZING LC 8110 PYR CATA

tipo H07RN-F <HAR> Lampadina del forno: 15 W - 25 W / 300 ºC vite tipo E-14 Il fabbricante declina ogni responsabilità derivante da danni personali o materiali causati da un’installazione non adegua- ta o da un impianto non a norma. Il fabbricante si riserva il diritto di adattare e realizzare le mo- difi che considerate necessarie ed utili senza previo avviso.AANWIJZINGEN VOOR DE GEBRUIKER Dank U voor de aankop van een van onze produkten. Wij hopen dat U de beste prestaties ervan krijgen. Wij adviseren de aan- wijzingen en tips in dit handboek zorgvuldig te volgen ten juiste gebruik van onze produkten. Het naamplaatje van de oven wordt met het apparaat meege- leveerd. Het plaat kan worden gelezen als de deur wordt open gemaakt en het omvat alle identifi catiegegevens van het appa- raat. U moet naar deze gegevens verwijzen als U onderdelen bestellt. ALGEMENE INFORMATIE Les dit handboek zorgvuldig door alvorens het apparaat te gebruiken. Het is heel belangrijk dat u alle controlefunkties begrijpen alvorens met uw apparaat te koken. Let goed op alle adviezen en tips onder de titel “BELANGRIJK – Waarschuwingen en veiligheidsvoorschriften”.

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een standaard keukenkast of ander meubel worden geintegreerd.

• Ten gebruik in voertuigen, bv karavanen, let op de passende aanwijzingen in de Opstellingsaanwijzingen.

• Door ieder ander gebruik, met een ander doel of in een an- der omgeving zonder de uitdrukkelijke aanneming van de fabricant wordt de garantie of ieder verantwoordelijkheid ongeldig.

• Uw nieuw apparaat is gegarandeerd tegen elektrische of mechanische fouten, onder bepaalde uitsluitingen, die en de Garantievoorwaarden van de Fabricant worden aangegeven.

• De bovengenoemde voorwaarden hebben geen invloed op uw statutaire rechten. Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle verpakkingen of bedekkingen weg heeft genomen. Om voor de milieubescherming te werken, scheid de verschillende verpakkingsmaterialen en gooi ze weg conform de plaatselijke wetgeving. De verpakking zijn milieuvriendelijk en kunnen herhaald of ge- recycleerd worden. Door het recycleren van een verpakking kan men meer aan grondstoffen sparen en de volume industri- ele en huiselijke vuil verminderen. Voor nadere informatie over afvalophaling raadpleeg de plaat- selijke milieubestuur. Bij het eerste gebruik kan de beschermingsbedekking een geur verspreiden; dit verdwijnt na een korte tijd. Het symbool op het produkt of de verpakking duidt aan, dat dit produkt geen gewone huiselijk afval. Dit produkt dient in een punt ter zameling en recycling van elektrisch en elektro- nisch alval. Zorg ervoor, dat dit product op een juiste manier wordt weggegooid, om eventuele beschadigingen aan het mi- lieu en openbare gezondheid te vermijden, die bij een niet juis- te behandeling van dit produkt kunnen ontstaan. Voor nadere informatie over de recycling van dit produkt, neem contact op met Uw gemeentebestuur, het dienst huisafval of de winkel waar U dit produkt heeft gekocht. Dit apparaat werd gefabriceerd en verdeelt volgens de belang- rijkste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN: Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336 Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2 - 6. Dit apparaat voldoet aan de vereisen ten vermeiden van ra- diostoringen. De fabricant voert een beleid ter constante verbetering van zijn producten; daardoor behoudt hij zich het recht om zonder voorafgaande kennisgeving de producten te wijzigen of aan- passen. BELANGRIJKE AANWIJZING WAARSCHUWING en VEILIGHEIDSVOORSCHRIFTEN

• Het apparaat en de toegankelijke onderdelen daarvan wor- den tijdens het gebruik heet.

• Kinderen jonger dan 8 jaar moeten uit de buurt blijven, tenzij voortdurend op hen gelet wordt.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met lichamelijke, psychische, sensoriële of mentale beperkingen of met gebrek aan ervaring en kennis, mits zij dit doen onder toezicht of met aanwijzingen over het veilige gebruik van het apparaat en zij de gevaren die dat met zich meebrengt begrijpen. Kinderen mogen niet spelen met het apparaat. Kinderen mogen zonder toezicht het apparaat niet reinigen of er onderhoud aan verrichten.

• Dit apparaat voldoet aan de hele tegenwoordige europese wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de oppervlakten van het apparat gedurende het gebruik warm worden en blijven warm na het uitschakelen.

• Daarom adviseert de Fabricant om het apparat buiten het be- reik van baby’s en kleine kinderen te houden.

• Indien het overmijdelijk is, dat kinderen in de keuken zijn, moeten ze altijd onder de uiterste waakzaamheid blijven.

• Het is ook aanbevelenswaardig, dat U het oven heel zorgvul- dig gebruikt en schoonmaakt. Les het paragraaf over schoon- maken en onderhoud door.

• Plaats geen zware voorwerpen op de oven en leun niet op de deur om ze open te maken; anders kunnen de scharnieren worden beschadigd.

• Laat geen warme olie of vet onverzorgd achter; er bestaat brandgevaar.

• Plaats geen pan of bakplaat op de onderste deel van de oven en bedek ze nooit met aluminiumfolie.

• Bewaar geen vlaambare voorwerpen in de oven; er bestaat brandgevaar.

• Laat geen elektrische toebehoeren of snoeren in contact met de warme delen van het apparaat komen.

• Gebruik dit apparaat nooit voor bijzonder verhitten of om kle- dingen uit te drogen. NL• Installeer het apparaato noit dichtbij gordijnen of meubel met bekledding.

• Probeer nooit om aan de deur van apparaten in de keuken te trekken om ze te verplaatsen; anders kunt U het apparaat beschadigen.

• Indien de rubbernaad heel vies is, kan de deur niet volkomen worden gesloten toen de oven is in werking. De voordeuren van de aangrenzende meubelen kunnen worden beschadigd. Houd de rubbernaad van de oven altijd schoon.

• Het apparaat wordt warm aan het werken. Voorzicht: raak aan geen verwarmingselementen binnen de oven.

• Maak de oven voorzichtig open. Er kan warm stoom uitko- men en verbrandingen aan de personen, die dichtbij staan, veroorzaken.

• Giet geen water in een heel warme oven. Anders kan de email worden beschadigd.

• Dit apparaat dient op een juiste manier door een vakkundig worden geïnstaleerd, volgens de aanwijzingen van de fabri- cant.

• De Fabricant neemt geen verantwoordelijkheid op zich voor persoonlijke of zakelijke beschadingen als gevolv van een onjuist gebruik of installatie van dit apparaat.

• Bij het gebruik geeft het apparaat warmt, stoom en vochtig- heid. Vermeid allerlei persoonlijke schaden en zorg ervoor, dat de ruimte genoeg is geventieleerd. Bij een langdurig ge- bruik, kan er extra ventilatie nodig worden – raadpleeg Uw installateur voor ieder vraag over de nodige volume. GEBRUIKSAANWIJZINGEN Bewaar dit Gebruikshandboek voer toekomstige raadpleging of voor het gebruik door een persoon, die niet met het apparaat vertrouwd is. Alvorens de oven te gebruiken, maak ze zorgvuldig schoon met niet schurend zeep en lauw water. Plaats de rooster en de bak- plaat in hun respektieve geleidebed. Daarna, schakel de oven op de hoogste temperatuur gedurende ca. 20 minuut om ieder rest van vet, olie of hars te verwijderen, die gedurende het keu- ken onaangename geuren kunnen veroorzaken. OPGELET : Gedurende dit eerst keuken kan er een beetje stoom of een onaangenaam geur uit de oven komen. In dit geval, ven- tileer de ruimte totdat de eerste funktie is volledig uitgevoerd. Un is de oven klaar voor het gebruik. Dit apparaat is uitsluitend geschikt voor huiselijk gebruik. Gebruik deze oven alleen om voedsels te koken.

De oven wordt door een thermostaat tussen 50 ºC en/of 250 ºC geregeld, afhankelijk van de gewenste temperatuur. Het con- trolelampje voor de thermostaat gaat aan of uit om de tempera- tuurcontrole gedurende het gebruik aan te duiden. De gewenste wijze van braden word door middel van de multi- funktie contoleknop gekozen. De mogelijke funkties zijn: A. OVENLICHT. Automatisch bij het braadmodus vor ieder model. De ovenlicht brandt stets als de oven in werking is. B. MODE CONVECTIE. Funktie voor traditioneel braden met verwarming uit ieder element: boven en beneden. C. BOVENWARMTE . Dit is voor zacht braden en grillen geschikt, zoals om gekochte schotels warm te houden. D. ONDERWARMTE . Voor langzaam braden en om schotels te verwarmen. E. CONVECTIE + HETELUCHT. Verwarming door middel van convectie uit de onderste en bovenste verwar- mingslementen voor een gelijkmatig bakken. F. GRILLEN. Om voedsel te grillen en roosteren. G. MAXI-GRILLEN . Dezelfde werkwijze als in de vorige positie, maar met een groterre grillenoppervlakte. H. GRILLEN + HETELUCHT. Snel grilleren voor voedsel- soorten die van binnen zacht moeten blijven. Bij het bakken met luchttoevoer is dit de meest effi ciënte functie op energetisch vlak.

De ventilator werkt zonder verwarmingsfunktie om de ontdooitijd te verminderen. J. Pyrolysefunctie: Bij het instellen van de oven om te werken in de pyrolysemodus, verschijnt de indicator «PYA» op het LED-scherm. De vooraf ingestelde temperatuur is 450 ºC. De timer kan worden ingesteld op 1:30 uur of op 2:00 uur.INSTRUCTIES OVER DE WERKING

1. Afstellen van de klok

Zodra de oven is aangesloten op de stroom verschijnen op het scherm de symbolen «00:00».

1) Druk op « ». De cijfers van het uur gaan knipperen.

2) Draai «K2» om de uren in te stellen (op een waarde tussen

3) Druk op « ». De cijfers van de minuten gaan knipperen.

4) Draai «K2» om de minuten in te stellen (op een waarde

5) Druk op « » om de instellingen van de klok te beëindigen.

«:» knippert en de tijdsaanduiding wordt verlicht. N.B.: de klok toont de tijd in 24-uursformaat. Als de oven eenmaal op de stroomtoevoer is aangesloten blijft de klok ononderbroken werken.

2. Afstellen van de functie

1) Draai «K1» om de gewenste bakfunctie te selecteren.

De daaraan verbonden indicator gaat branden.

2) Draai «K2» om te temperatuur in te stellen.

3) Druk op « » om de begintijd van het bakken te bevestigen.

De icoon voor de temperatuur «ºC» licht op.

Als u stap 2 overslaat, druk dan op « » om de begintijd van het bakken te bevestigen. De vooraf ingestelde tijd is 9 uur en op het LED-scherm verschijnt de vooraf ingestelde temperatuur. N.B.:

1) Het interval voor het afstellen van de coderingsschakelaar

is als volgt: 0--0:30 min: interval van 1 minuut 0:30--9:00 uur: interval van 5 minuten

2) Het interval voor het afstellen van de temperatuur is 5 ºC en

die van de stralingsgrillfunctie van 30 ºC.

3) Draai «K1» om de baktijd af te stellen als het bakproces

eenmaal begonnen is. Druk vervolgens op « » om verder te gaan met bakken. Als u niet binnen 3 seconden op « » drukt, gaat de oven terug naar de vorige tijd en wordt het bakproces voortgezet.

4) Draai «K2» om de temperatuur af te stellen als het bakproces

eenmaal begonnen is. De daaraan verbonden indicator gaat branden. Druk vervolgens op « » om verder te gaan met bakken. Als u niet binnen 3 seconden op « » drukt, gaat de oven terug naar de vorige temperatuur en wordt het bakproces voortgezet.

3. Afstellen van de lamp

1) Draai «K1» om de bijbehorende functie te selecteren. De

overeenkomstige icoon licht op.

2) Druk op de knop «

» om het bakproces te starten. De icoon van de lamp « » * «:» gaat knipperen.

Tijdens het bakproces kunt u de raadpleegfunctie gebruiken en na 3 seconden teruggaan naar de huidige werkingsmodus.

1) Druk in de bakmodus op de knop « » om de huidige tijd

2) Druk met visuele weergave van de klok op de knop « » om

de baktijd te raadplegen.

5. Functie kindervergrendeling

Om te vergrendelen: druk gelijktijdig op « » en « » gedurende 3 seconden. U hoort een langdurige «pieptoon» waarmee wordt aangegeven dat de kindervergrendeling geactiveerd is. « » licht op. Deactiveren van de vergrendeling: druk gelijktijdig op « » en « » gedurende 3 seconden. U hoort een langdurige «pieptoon» waarmee wordt aangegeven dat de kindervergrendeling gedeactiveerd is. N.B.: als u het bakproces gedurende de werkingsmodus wilt stopzetten, druk dan snel op de stopknop. U hoeft deze niet ingedrukt te houden; dat heeft geen zin.

6. Herinneringsfunctie:

In de oven is een herinneringsfunctie van 9 uur ingebouwd. Deze functie helpt u eraan te herinneren wanneer u het bakproces moet starten, binnen een interval tussen 1 minuut en 9 uur. De herinnering kan alleen worden ingesteld als de oven op stand-by staat. De herinnering wordt op de volgende manier ingesteld:

1) Druk op de knop voor het instellen van de herinnering « »;

2) Draai «K2» om de uren van de herinnering in te stellen (met

een waarde tussen 0 en 9).

3) Druk opnieuw op de knop voor het instellen van de

herinnering « »; Onthoud: om de deur van de oven te openen moet u altijd met een hand de middelste handgreep vasthouden zonder de pen van het kinderslot aan te raken.

Herinneringsknop Startknop StopknopTijdknop OMSCHRIJVING VAN HET PRODUCT4) Draai «K2» om de minuten van de herinnering in te stellen (met een waarde tussen 0 en 59).

5) Druk op de knop « » om de instelling te bevestigen. «:» gaat

knipperen en de indicator van de herinnering « » licht op. Het terugtellen gaat beginnen. N.B.: het alarm van de oven klinkt 10 keer als de tijd op nul komt te staan. Het symbool « » verdwijnt van het scherm om u eraan te herinneren dat u het bakproces moet starten. U kunt de herinneringsfunctie annuleren gedurende de instelling door op de stopknop te drukken; Als de herinnering eenmaal ingesteld is kunt u hem annuleren door twee keer op de stopknop te drukken.

7. Functie Start/Pauze/Annuleren

1) Als u de baktijd heeft ingesteld, druk dan op « » om het

bakproces te starten. Als het bakproces op pauze staat, druk dan op « » om het opnieuw aan te zetten.

2) Tijdens het bakproces kunt u een keer op « » drukken

om het te onderbreken. Druk twee keer op « » om het bakproces te annuleren.

8. Functie energiebesparing

1) Op stand-by en in de herinneringsmodus, druk op « »

gedurende 3 seconden. Het LED-scherm gaat uit en de energiebesparende modus wordt ingesteld.

2) Als u gedurende 10 minuten geen enkele handeling aan

de oven verricht als deze op stand-by staat, gaat het LED- scherm uit en gaat deze naar de energiebesparende modus.

3) Druk op een willekeurige knop of draai aan een willekeurige

codering om de energiebesparende modus te verlaten.

9. Pyrolysefunctie (enkel sommige modellen)

Met deze functie kunt u de binnenkant van de oven helemaal schoonmaken.

1) Draai «K1» om de pyrolysefunctie te selecteren. «PYA»

verschijnt op het LED-scherm.

2) Druk op « » om de bakfunctie te bevestigen. De vooraf

ingestelde tijdsduur is 2:00 uur. «PYA» verschijnt op het LED- scherm.

3) Draai «K1» om de tijdsduur van de pyrolysefunctie te

wijzigen. U kunt kiezen tussen twee tijdopties, «1:30» of «2:00». N.B.: A) Als de ovendeur open is, blijft de startknop geblokkeerd en op het LED-scherm verschijnt «DOOR», «PYA». B) Als de temperatuur van de oven hoger wordt dan 200 ºC, druk dan op de annuleringsknop om direct terug te gaan naar stand-by. Als de centrale temperatuur van de oven hoger is dan 300 ºC, druk dan op de startknop, waarna op het LED-scherm «COOL» verschijnt.

Als u de deur opent in de normale werkingsmodus stopt het relais van de verwarmer zijn werking; op het LED-scherm verschijnt «DOOR» en u hoort een continue pieptoon totdat de deur wordt gesloten of er op de annuleringsknop wordt gedrukt. D) Als de pyrolysefunctie afgelopen is en de centrale temperatuur van de oven is gedaald tot onder de 300 ºC, gaat het LED-scherm uit. E) Verwijder alle vuilresten alvorens de pyrolysereiniging te activeren en controleer of de oven leeg is. Laat geen gebruiksvoorwerpen zoals pannen, ovenschalen, vetopvangbakken, glijschuiven, etc., in de oven liggen, aangezien deze ernstig beschadigd kunnen raken.

1) De ovenlamp gaat aan met alle functies (behalve de

2) Als het bakprogramma eenmaal is ingesteld en er niet binnen

5 minuten op de knop « » wordt gedrukt, verschijnt op het scherm de huidige tijd of gaat het scherm op stand-by. Het instellingsprogramma wordt dan geannuleerd.

3) Het alarm klinkt als hierop wordt gedrukt; als dat niet

gebeurt, is er geen reactie.

4) Het alarm klinkt vijf keer om u eraan te herinneren dat de

baktijd is verstreken. NUTTIGE TIPS

• Alvorens de oven aan te schakelen, zorg ervoor, dat alle toebehoeren, die niet nodig zijn, buiten de oven zijn.

• Laat de oven tot de gewenste temperatuur branden.

• Plaats de bakplaatken in de midden van de oven en laat een afstand tussen bakplaatken als u meer dan een gebruik, zodat de lucht kan circuleren.

• Indien u een vruchtentaart wil bakken, moet de bakplaat niet te vol zijn. De uit de bakplaat druppelende vruchtensap ve- roorzaakt vlekken die ongemogelijk zijn te verwijderen.

• Plaats geen bakplaat op de onderste deel van de oven en be- dek ze niet met aluminiumfolie. Dit kan een thermische accu- mulatie veroorzaken. De brad- en baktijden komen niet meer overeen en de email kan worden beschadigd.

• Maak de deur niet te vaak open om de voedsel te zien (de verlichting brandt stets gedurende het bakken).

• Maak de deur heel zorgvuldig open om het contact met de warme delen en het stoom te vermijden. PYROLYSEFUNCTIE De oven is ontworpen om een hoge mate van functionaliteit te bieden en om het schoonmaken te vereenvoudigen, dankzij de automatische pyrolyse schoonmaakfunctie. In de pyrolysemodellen is een automatische schoonmaakfunctie ingebouwd. Dat houdt in dat het niet nodig is om schoonmaakmiddelen te gebruiken voor de binnenkant van de oven. De binnenkant van de oven wordt heet en bereikt een temperatuur van maximaal 500 °C, waarop achtergebleven vet aan de binnenkant van de wanden verbrandt en verdwijnt. Het viervoudige glas garandeert echter dat de buitendeur niet warmer wordt dan 55 °C. De pyrolysecyclus wordt volkomen veilig uitgevoerd, aangezien de deur tijdens het proces geblokkeerd blijft door een veiligheidsmechanisme. De reinigingscyclus kan worden geprogrammeerd tussen minimaal 1 uur en 30 minuten en maximaal 2 uur, afhankelijk van de mate van vervuiling. Op die manier blijven de baktijden van de oven op een optimaal niveau.Waarschuwing: Aangezien de pyrolysereiniging op een zeer hoge temperatuur wordt uitgevoerd is het, voor een duurzaam gebruik, aan te raden om alle accessoires uit de oven te verwijderen alvorens deze reinigingsfunctie uit te voeren (afhankelijk van het model bestaan deze accessoires, onder andere, uit: ovenplaat, verchroomd ovenrooster, verchroomde roostersteun, braadspit, vleesthermometer, pizzames, pizzasteen of verchroomd handvat van de ovenplaat). Volg de onderstaande instructies op om deze accessoires uit de oven te halen:

1. Haal alle accessoires uit de oven.

2. Demonteer de roostersteun (als er een telescopische

geleider aan de roostersteun bevestigd is, is het niet nodig deze te demonteren) uit de oven. Bewaar de accessoires op een veilige plaats, zodat u ze na de pyrolysereiniging gemakkelijk terug kunt vinden.

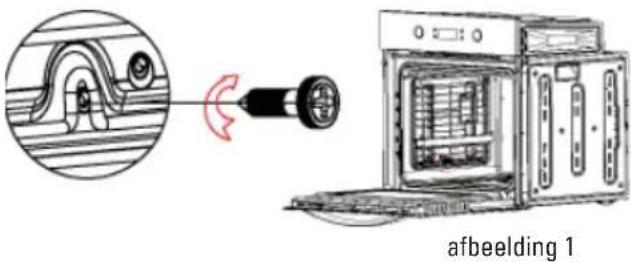

1) Draai de bevestigingsschroef voor de roostersteun met een

schroevendraaier los, zoals te zien is op afbeelding 1.

2) Til de roostersteun omhoog in een hoek van ongeveer 30° ten

opzichte van de binnenkant en haal hem vervolgens uit de oven; neem de andere zijplaat op dezelfde wijze uit de oven, zoals te zien is op afbeelding 2. Als de pyrolysereiniging is afgelopen monteer dan, na 1 uur de roostersteun opnieuw in de oven, zoals hieronder wordt aangegeven:

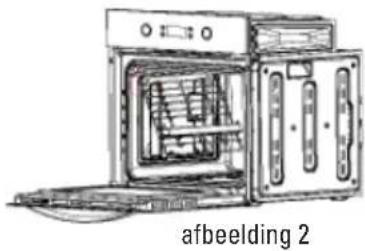

1) Steek het rooster in de montage-opening van de zijplaat van

het hoofdbestanddeel, zoals te zien is op afbeelding 2. Draai de schroef met een schroevendraaier vast en monteer tenslotte de andere zijplaat op dezelfde manier, zoals te zien is op afbeelding 1.

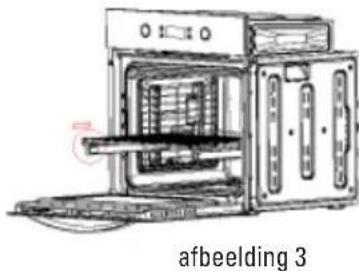

2) Trek aan beide zijden aan de geleider en installeer het

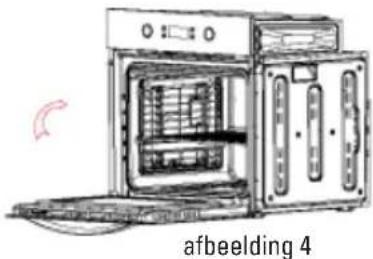

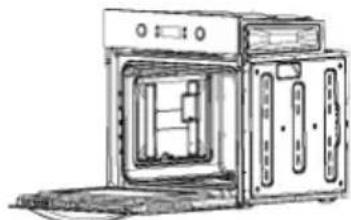

grillrooster in de geleider, zoals te zien is op afbeeldingen 3 en 4.

4. Monteer het ovenrooster en de overige accessoires binnen

in de oven; en beëindig de montage zoals te zien is op afbeelding 5. N.B.: De binnenkant van de oven en de ovenplaat zijn geëmailleerd; wees voorzichtig bij het monteren of demonteren om te voorkomen dat het email beschadigd raakt. afbeelding 1 afbeelding 2 afbeelding 3 afbeelding 4 afbeelding 5AANWIJZINGEN TEN BAKKEN Raadpleeg de informatie op de voedselsverpakkingen om de baktemperatuur en –tijd te leren kennen. Indien U al met de wer- king van Uw apparaat bent vertrouwd, kunt U alle temperaturen en tijden veranderen om ze aan Uw persoonlijke smaak aan te passen. Controleer dat de diepvriesprodukten volkomen ontdooien alvorens ze te bakken, tenzij er anders op de verpakking wordt aangegeven. Soort gerecht Temp. ºC Geleider Bereidingstijd in minuten Geadviseer Persoonlijk Gebak met geklpt deeg in bakvorm Biscuit en klein gebak 175 2 55-65 Taart 175 3 60-70 Kruimeldeeg Taartbodem 200 3 08-10 Taartbodem met kwarkvulling 200 3 25-35 Taartbodem met vruchten 200 3 25-35 Gebak met gerezen deeg in bakvorm Taarbodem 180 3 30-45 Zachte brood 1 kg meel 200 3 25-35 Klein gebak Kruimeldeeg 200 3 10-15 Beignets 200 2 35-45 Koekjedeeg 200 3 15-20 Lasagne 225 2 40-50 Vlees (bereidingstijd per cm. dikte) Langdurend gebakkene vlees 200 2 120-150 Kortdurend gebakkene vlees 200 2 60-90 Gehaktballen 200 2 30-40 Pluimvee Eend 1 1/2 Kg 200 2 120-180 Gans 3 Kg 200 2 150-210 Braadkip 200 2 60-90 Kalkoen 5Kg 175 2 240-260 Wildbraad Haas 200 2 60-90 Gebraden ree 200 2 90-150 Gebraden hert 175 2 90-180 Groenten Aardappelen uit de oven 220 2 30-40 Groenten pudding 200 2 40-50 Vis Forel 200 2 40-50 Zeebrasem 200 2 40-50 Pizza 240 3 10-20 Grillen Kotelet 4 8-12 Worst 4 10-12 Gegrillde kip 2 25-35 Gegrillde kalfsvlees 0,6Kg 50-60

• De aantal geleiders neemt heeft betrekking op de laagste (behalve de bodem van de oven, omdat de bakplaat niet op de boden kan liggen) DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREI- DINGSWIJZE EN –TIJD ANDERS ZIJN VOLGENS DE HOEVEEL- HEID EN KWALITEIT VAN DE VOEDSEL.

OM HET GRILL TE GEBRUIKEN

Plaats het gerecht op de rooster of en heel lage bakplaat. De rooster dient op de hoogste positie te worden geplaatst, terwi- jl de bakplaat om de vet te ontvangen moet op de laagste positie liggen. Schakel de keuzeschakelaar voor het grill op de , , positie al Uw oven van ventilatie is voorzien, of op de positie , , in een multifunktie-oven. Afhakelijk van het soort gerecht (vlees, vis, pluimvee, ezv.) kan het nodig zijn om het gerecht om te draaien om alle op- pervlakten aan het grill bloot te stellen. Wij geven vervolgens sommige bereidngstijden, uitsluitend als orientatie: Gegrillde gerechten Bereidingstijd in minuten Geadviseerd Niet te dikke vleesstukken 4-6 Normale vleesstukken 5-8 Vis zonder schubben 8-10 Vis (b.v. forel, zalm) 12-15 Worst 10-12 Sandwich 2-5 WAARSCHUWING

• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij het grillen of verwarmen.

• Plaats geen aluminiumfolie onder het grill – aluminium is heel refl ecterend en kan het grillenonderdeel beschadigen.

SCHOONMAKEN VAN HET APPARAAT

BELANGRIJK Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat maken, moet u eerst de stroomtoevoer naar het apparaat uits- chakelen. Het schoonmaken van de niet-zelfschoonmakende delen van de oven moet worden gemaakt na het gebruik, als de oven uit- geschakel maar nog warm – niet te heet- is. Daardoor is gem- makkelijker om de vet van de panelen weg te nemen, omdat ze nog niet droog en hard is. Neem de zijhouders uit chroomdraad weg; trek de voorzijde naar boven om ze uit de wand te halen en neem ze uit de gaten aan de achterwand. Maak de oven schoon met een zachte doek met een verdunte ammoniaklo- sing; spoel uit en droog uit. Zijn er nog vlekken of resten, plaats een met ammoniak vochtige doek aan de achterkant, sluit de deur en was de oven naar een paar uren met warm water en een reinigingsvloeistof, spoel en droog zorgvuldig uit. De gla- zen buitendelen kunt u met een zachte doek, lauw water eneen reinigingsmiddel schoonmaken; gebruik niet reinigingspo- eder die schurend kunnen zijn. Vermijd ook het gebruik vaan zure of alkalische stoffen (citroensap, azijn, zout, tomaat enz.) Vermijd het gebruik van produkten op basis van chloor, zuur of schuurstoffen, bijzonder voor het schoonmaken van email. Gebruik ook geen metalen schuurspons, die de oppervlakten kan beschadigen. Gebruik geen hoogdrukreinigers of stoomreinigers om de oven schoon te maken. Gewoonlijk is het genoeg om een zachte vochtige doek met warme reinigingsmiddel te gebruiken, maar voor harde resten adviseren wij het volgende: VERGLASTE EMAILDELEN Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit soort materiaal zijn – gebruik geen produkten op basis van chloor, zoals loog.

AANWIJZINGEN TER INSTALLATIE

Dit apparaat dient door een competente persoon te worden geïnstalleerd, conform de huidige uitvoering van de RU Veilig- heidsregelingen en –voorschriften of de gelijkwaardige Euro- pese Normen: Stedebouwkundige regelingen (uitgegeven door de Afdeling voor het Milieu). Stedebouwkundige normen (uitgegeven door de Afdeling voor Ontwikkeling in Schotland). Verkabelingsstandaarden IEE. Elektriciteit in arbeidsregelingen.

EERSTINGEBRUIKNEMING VAN HET APPARAAT

Als u het apparaat uit de verpakking neemt, controleer dat de volgende onderdelen zijn bijgeleverd:

• Installatie- en gebruiksaanwijzing

• Schroeven en doppen om het apparaat in zijn plaats te bevestigen OPSTELLING VAN HET APPARAAT (zie Fig. 5) Deze apparaten worden als Klasse I beschouwd. Ze moeten volgens de wet worden geaard. De fabricant neem geen verantwoordelijkheid op zich in het geval dat de Voors- chriften ter Voorkoming van Ongevallen niet nagekomen wer- den. BELANGRIJK De aangrenzende meubel en alle voor de installatie gebruike- ne materialen moeten een temperaturverhoging van min. 85 ºC boven de luchttemperatuur gedurende het gebruik van het apparaat. Sommige soorten keukenmeubelen uit vynil of folie kunnen door ontkleuring beschadig werden op temperaturen die la- gere zijn dan de bovengenoemde. Indien het apparaat wordt geïnstalleerd zonder aan dit grens te achten of met een afstand van minder dan 4 m van de aangrenzende meubelen, zal de eigenaar verantwoordelijk voor de beschadigingen zijn.

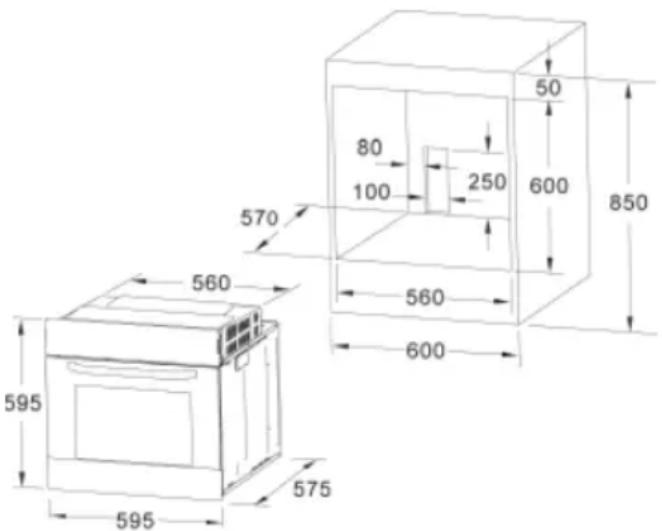

AANMERKINGEN TER INSTALLATIE

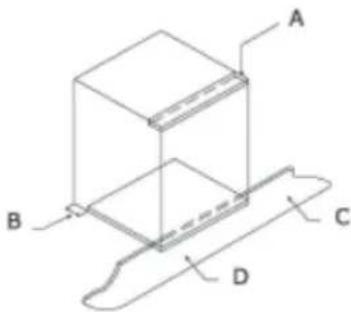

1. De oven dient in een standaard holte van 600mm, zie Fig. 5,

hetzij onder een kookplaat of in een kolom.

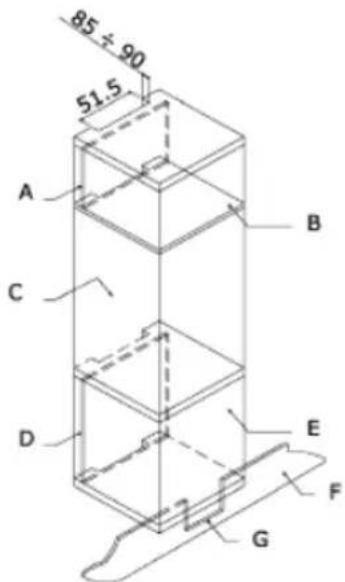

2. Om de oven in een kolom te installeren is het nodig om een

genoegende ventilatie te garanderen. Daarvoor, neem het achterpaneel van de meubel weg, om een afstand van min. 85-90mm – zie Fig. 5.

3. Controleer, dat de oven vast in de holte bevestigd is. De

oven wordt aan de meubel met behulp van 4 “A” schroeven bevestigd – Fig. 5. Plaats een schroef in ieder hoek van de deuropening. Fig. 5: Afstanden ter installatie van eenvoudige elektrische ovens van 60 cm breedte (de vorm van de boven ovenkast kan variëren) en hun bevestiging aan de meubel. A. De geleider van de houder moet worden weggenomen. B. Afstand 75-90 mm tussen wand en achterkant van de houder en de meubelbodem. C. Sokkel D. Voorzijde van de onechte lade, die gemonteerd moet worden.Fig. 7: Ventilatie- en afstandeisen voor de installatie van een eenvoudig elektrisch oven in een standaard keuken. Mindeste ventilatieeisen voor de bovenste rekken, bodem en houder van de achterkant. A. Achterpaneel B. Opslagruimte C. De achterkant van dit deel wegnemen D. Achterpaneel E. Opslagruimte F. Sokkel G. Ventilatiegat min. 80 cm2 Fig. 8: Ventilatie- en afstandeisen voor de installatie van een eenvoudig elektrisch oven in een hoge meubel. ELEKTRISCHE AANSLUITING Alvorens het apparaat aan te sluiten, controleer dat de span- ning op het naamplaat met de netspanning overeenkomt. Wij adviseren NICEIC register voor elektrische instalaties.

WAARSCHUWING – DIT APPARAAT MOET GEAARD WORDEN

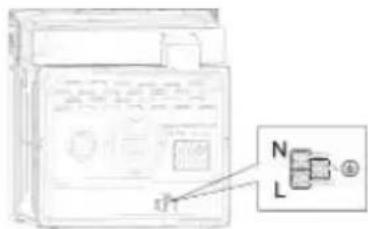

Dit apparaat moet in een automatisch tweepolige schakelaar worden ingesloten, met een beschermde stopcontact, met 3 mm afstand tussen contacten en in een toegankelijke plaats dichtbij het apparaat. BELANGRIJK De toevoersnoeren hebben de volgende kleurcode: Groen en geel - aard Blauw - nul Bruin - lijn

• De groene en gele draad moet aan de met een “E”, of het aardingssymbool of gele en groene kleuren aangeduidte klem worden aangesloten.

• De blauwe draad moet aan de met een “N” aangeduidte klem worden aangesloten.

• De bruine draad moet aan de met een “L” aangeduidte klem worden aangesloten.

• De snoer mag nergens warmer dan 50 ºC boven de luchttem- peratur worden.

• Een beschadigde toevoersnoer moet onmiddelijk met een bi- jzondere snoer worden vervangen, die door de fabricant of zijn service wordt geleverd.

VERVANGEN VAN DE STROOMTOEVOERSNOER

Indien U de toevoersnoer moet vervangen, voer de volgende stappen uit:

1. Schakel het apparaat van het net uit, schroef de bevesti-

gingsschroeven los en neem het achterpaneel weg.

2. Schroef de bevestigingsschroeven los en de schroeven van

de klemmen om de bestaande kabel vrij te maken.

3. Monteer de nieuwe snoer, die de specifi katie onder Tech-

nische Gegevens moet nakomen. Zorg daarbij ervoor, dat de snoeren volgens de juiste kleurcode’s zijn aangesloten en dat alle schroeven worden vastgeschroefd. ONDERHOUD Alvorens onderhoudwerkzaamheden uit te voeren, schakel het apparaat uit het net. Gedurende de garantietijd dienen alle nodige werkzaamhe- den aan de Technische Dienst van de fabricant opdragen. Bij elke reparatie of werkzaamheid door niet erkende personen wordt de garantie ongeldig.

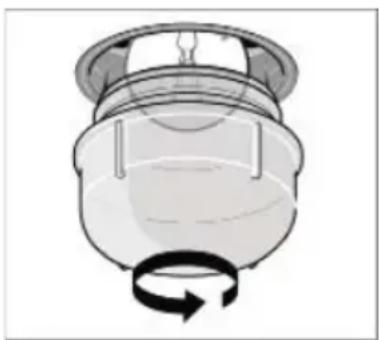

VERVANGING VAN DE OVENLAMP

(Niet bedekt door de garantie van dit apparaat.) De oven is van een lamp met de volgende kenmerken voorzien: 15 W of 25 W, 300 ºC en soort E-14LET OP: Haal de stekker van het apparaat uit het stopcontact, maak de deur van de oven los (zoals hiervoor beschreven), evenals de roosters van de oven. Draai de glazen beschermkap tegen de wijzers van de klok los om ze weg te nemen. Fig. 9 (A) Draai de oude lamp los en gooi ze weg in een milieuvriendelijke plaats; vervang ze door een nieuwe lamp van de in de Technis- che Gegevens aangegevene type en monteer de beschermkap terug. AANMERKING – De glazen kap kan heel vast zitten en dus kunt U een klem nodig hebben om ze los te maken. ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING (Als de bekleding is gemonteerd, wordt het niet door de garan- tie van het apparaat bedekt). Om de bekleding “altijd schoon” te houden, moet de oven mon. tot 200 ºC worden verwarmd als er sterke vlekken zijn, om te vermijden, dat ze permanent worden. Indien de bekleding zwaart en glanzend wordt, moet ze door een nieuwe bekleding worden vervangen. Neem alle interne toebehoren om de vervanging van de bekleding gemakkelijker te maken. De nieuwe bekledingen kunnen in de Onderdeelafdeling van de fabricant worden gekocht (zie gegevens in de achterplat). Geef de referentienummer van het soort product dat in de na- amplaat wordt beschreven en/of de apparaatnummer in Uw bestelling aan. TECHNISCHE GEGEVENS BINNENAFMETINGEN Hoogte: 346,5 mm Breedte: 457 mm Diepte: 410 mm Netto-inhoud: 70 liter ELEKTRISCHE GEGEVENS Bedrijfsspanning: 220 V - 240 V ~ 50 Hz Toevoeraansluiting: 13A (tweepolige automatische schakelaar met beschermde stopcontact, 3 mm afstand tussen contacten) VERMOGENSGEBRUIK Bovenste verwarmingselement 950 W Grill verwarmingselement 2.000 W Onderste verwarmingselement 1.100 W Convectie-verwarmingselement 2.000 W Convectiemotor 33 W Motor van het braadspit 4,1 W Koelventilator 23 W Ovenlamp 25 W Max. vermogen 2.100 W/3.000 W Toevoersnoer: 3 x 1,5 mm
