LC 8110 PYR - 烤箱 CATA - 免费用户手册

产品类型	嵌入式烤箱
品牌	CATA
型号	LC 8110 PYR
有效容积	70升
额定电压	220-240 V ~ 50 Hz
最大功率	3000 W
烹饪功能	热风循环, 上加热, 下加热, 热风循环通风, 烤架, 大烤架, 通风烤架, 解冻, 热解清洁
内部照明	是, 25瓦
儿童安全	同时按键锁定
清洁	热解清洁 (1小时30分或2小时)
附件	1个烤架, 1个烤盘
控制类型	旋转按钮和触摸电子控制
显示	数字LED
门	四层玻璃
上加热功率	950瓦
烤架功率	2000瓦
下加热功率	1100瓦
热风循环功率	2000瓦
热风循环电机	33瓦
冷却风扇	23瓦
灯泡类型	E-14, 15-25瓦, 300°C

常见问题 - LC 8110 PYR CATA

如何设置烤箱的时钟？

接通电源后，显示屏显示'00:00'。按下Ⓞ，旋转K2设置小时，再次按下Ⓞ选择分钟，旋转K2设置分钟，然后按下Ⓞ确认。

如何启动热解清洁功能？

将K1旋转至热解清洁符号（PYA），按下Ⓞ。默认时长为2小时。旋转K1选择1小时30分或2小时。在循环过程中门会自动锁定。

如果烤箱显示'DOOR'怎么办？

信息'DOOR'表示门打开了。关闭门以恢复正常运行。如果信息持续，请检查门是否完全关闭。

如何锁定控制键以启用儿童安全？

同时按下Ⓞ和K2按钮3秒。长鸣声确认激活。重复相同操作可取消。

在热解清洁期间可以使用哪些附件？

没有。在热解清洁前，请取出所有附件（烤架、烤盘、支架），因为温度可达500°C，可能会损坏它们。

如何在不使用热解清洁的情况下清洁烤箱内壁？

使用蘸有肥皂水或稀释氨水的软布擦拭。冲洗并擦干。避免使用研磨性、酸性或含氯产品。

为什么我的烤箱在第一次使用时会产生异味？

这很正常。异味来自保护涂层或湿气。将空烤箱以最高温度加热20分钟，以消除这些残留物。

如何更换烤箱灯泡？

拔下电源，取出门和架子。逆时针拧下玻璃灯罩，更换新灯泡（E-14, 15-25瓦, 300°C），然后装回灯罩。

烤箱的最大功率是多少？

最大功率为3000 W，电压220-240伏。烤架和热风循环元件功率最大（各2000瓦）。

我可以在烤箱中使用铝箔吗？

避免用铝箔覆盖烤盘或烤箱底部。这可能导致热量积聚并损坏搪瓷。也不要将包裹的食物放在烤架下。

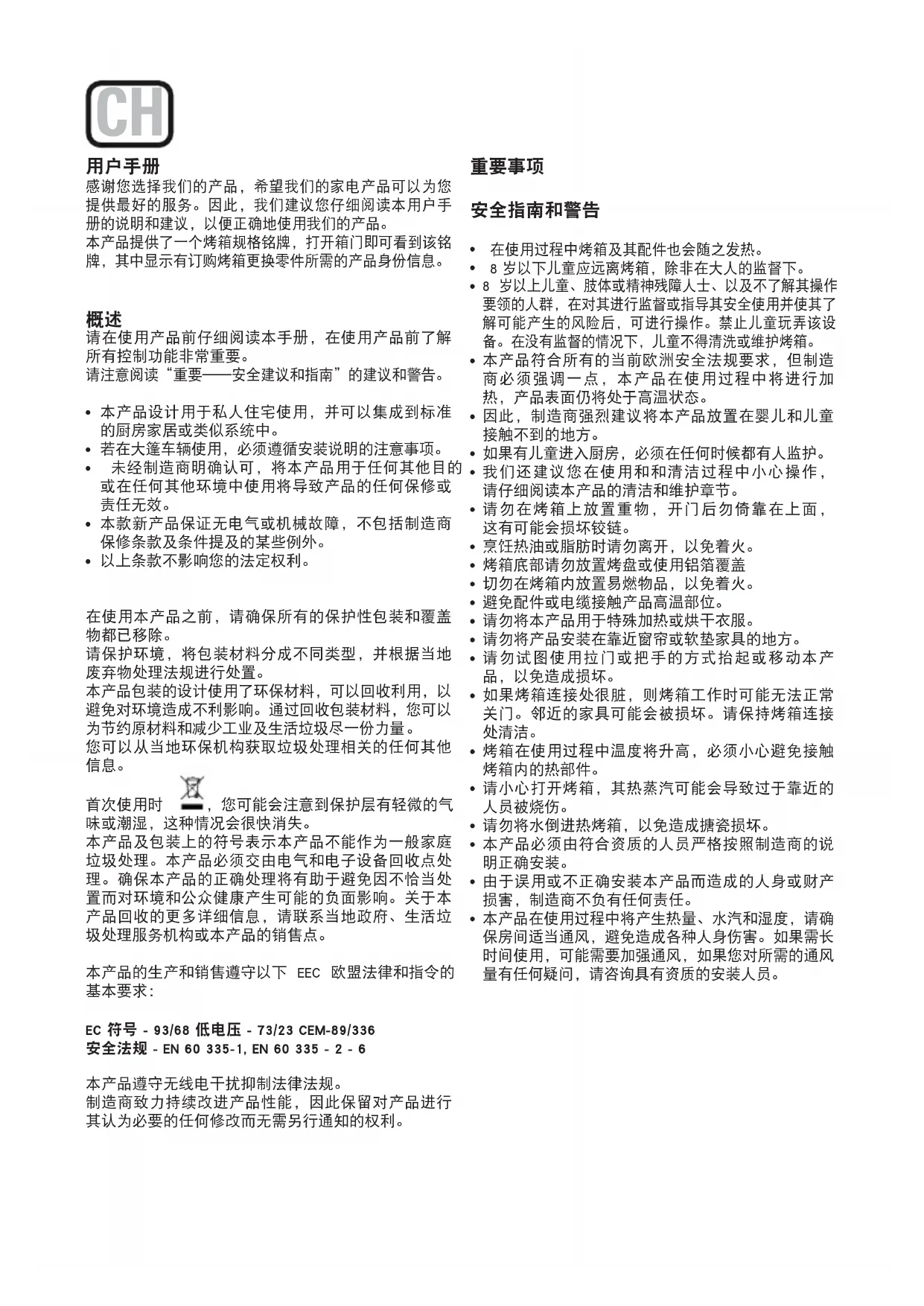

用户手册 LC 8110 PYR CATA

感谢您选择我们的产品，希望我们的家电产品可以为您提供最好的服务。因此，我们建议您仔细阅读本用户手册的说明和建议，以便正确地使用我们的产品。
本产品提供了一个烤箱规格铭牌，打开箱门即可看到该铭牌，其中显示有订购烤箱更换零件所需的产品身份信息。

概述

请在使用产品前仔细阅读本手册，在使用产品前了解所有控制功能非常重要。请注意阅读“重要——安全建议和指南”的建议和警告。

• 本产品设计用于私人住宅使用，并可以集成到标准的厨房家居或类似系统中。
• 若在大篷车辆使用，必须遵循安装说明的注意事项。
• 未经制造商明确认可，将本产品用于任何其他目的或在任何其他环境中使用将导致产品的任何保修或责任无效。
• 本款新产品保证无电气或机械故障，不包括制造商保修条款及条件提及的某些例外。
• 以上条款不影响您的法定权利。

在使用本产品之前，请确保所有的保护性包装和覆盖物都已移除。

请保护环境，将包装材料分成不同类型，并根据当地废弃物处理法规进行处置。

本产品包装的设计使用了环保材料，可以回收利用，以避免对环境造成不利影响。通过回收包装材料，您可以为节约原材料和减少工业及生活垃圾尽一份力量。您可以从当地环保机构获取垃圾处理相关的任何其他信息。

首次使用时，您可能会注意到保护层有轻微的气味或潮湿，这种情况会很快消失。

本产品及包装上的符号表示本产品不能作为一般家庭垃圾处理。本产品必须交由电气和电子设备回收点处理。确保本产品的正确处理将有助于避免因不恰当处置而对环境和公众健康产生可能的负面影响。关于本产品回收的更多详细信息，请联系当地政府、生活垃圾处理服务机构或本产品的销售点。

本产品的生产和销售遵守以下 EEC 欧盟法律和指令的基本要求：

EC符号-93/68低电压-73/23CEM-89/336

安全法规-EN60335-1,EN60335-2-6

本产品遵守无线电干扰抑制法律法规。

制造商致力持续改进产品性能，因此保留对产品进行其认为必要的任何修改而无需另行通知的权利。

重要事项

安全指南和警告

• 在使用过程中烤箱及其配件也会随之发热。
• 8岁以下儿童应远离烤箱，除非在大人的监督下。
• 8 岁以上儿童、肢体或精神残障人士、以及不了解其操作要领的人群，在对其进行监督或指导其安全使用并使其了解可能产生的风险后，可进行操作。禁止儿童玩弄该设备。在没有监督的情况下，儿童不得清洗或维护烤箱。
  ·本产品符合所有的当前欧洲安全法规要求，但制造商必须强调一点，本产品在使用过程中将进行加热，产品表面仍将处于高温状态。
• 因此，制造商强烈建议将本产品放置在婴儿和儿童接触不到的地方。
• 如果有儿童进入厨房，必须在任何时候都有人监护。
• 我们还建议您在使用和和清洁过程中小心操作，请仔细阅读本产品的清洁和维护章节。
• 请勿在烤箱上放置重物，开门后勿倚靠在上面，这有可能会损坏铰链。
• 烹饪热油或脂肪时请勿离开，以免着火。
• 烤箱底部请勿放置烤盘或使用铝箔覆盖
• 切勿在烤箱内放置易燃物品，以免着火。
• 避免配件或电缆接触产品高温部位。
• 请勿将本产品用于特殊加热或烘干衣服。
• 请勿将产品安装在靠近窗帘或软垫家具的地方。
• 请勿试图使用拉门或把手的方式抬起或移动本产品，以免造成损坏。
• 如果烤箱连接处很脏，则烤箱工作时可能无法正常关门。邻近的家具可能会被损坏。请保持烤箱连接处清洁。
• 烤箱在使用过程中温度将升高，必须小心避免接触烤箱内的热部件。
• 请小心打开烤箱，其热蒸汽可能会导致过于靠近的人员被烧伤。
• 请勿将水倒进热烤箱，以免造成搪瓷损坏。
  ·本产品必须由符合资质的人员严格按照制造商的说明正确安装。
• 由于误用或不正确安装本产品而造成的人身或财产损害，制造商不负有任何责任。
  ·本产品在使用过程中将产生热量、水汽和湿度，请确保房间适当通风，避免造成各种人身伤害。如果需长时间使用，可能需要加强通风，如果您对所需的通风量有任何疑问，请咨询具有资质的安装人员。

操作方法

敬请保留本用户手册，以供将来或不熟悉本产品使用的人员参考。

在使用烤箱前，请使用非研磨性清洁剂和温水小心地清洗内部，然后将烤架和烤盘放置在各自位置。操作完成后，请启动烤箱，使用最高温度运行约20分钟，去除生产过程中留下的任何微量油脂或树脂，以避免在烹饪时产生异味。

警告：在首次加热过程中，可能会出现一些烟雾或难闻的气味。若发生这种情况，请确保室内适当通风，直至首次操作完成。

完成这个简单的操作后，烤箱就可以用于烹饪食物了。本产品仅限国内使用。

烤箱仅可用于烹饪食物。

使用烤箱

烤箱的温度由恒温器控制在 50^ C 和 250^ C 之间，视所需温度而定。在使用过程中，恒温器指示灯将亮起或熄灭，以指示温度控制。

您可以使用多功能控制按钮选择所需的烹饪模式，可以选择的功能包括：

A. 烤箱灯模式：所有型号默认选择的烹饪模式，在使用烤箱时灯泡仍然亮着。

B.对流模式：由上下方元件提供的热量进行传统的烹调。

c. 上管模式：用于一般烹饪和烧烤或菜肴保温。

D. 下管模式：用于长时间烹饪和加热食物。

E. 风扇辅助对流模式：由上管和下管提供对流，加热以进行均匀烹饪。

F. 烧烤模式：对于焗烤和烧烤。

G. 最大烧烤模式：同上，但烧烤配件提供更大的烧烤面积。

H. 风扇辅助烧烤模式：快速烧烤，以使食物保持多汁。在强行通风烘烤模式下这是最节能的方式。

1. 解冻模式：

由风扇辅助，但不加热，用于减少冷冻食品的解冻时间。

J.热解功能：选择烤箱热解模式后，指示灯《PYA》（热解）将在LED显示屏上亮起。

预设温度为 450^ C 。定时器可调节为一个半小时或两小时。

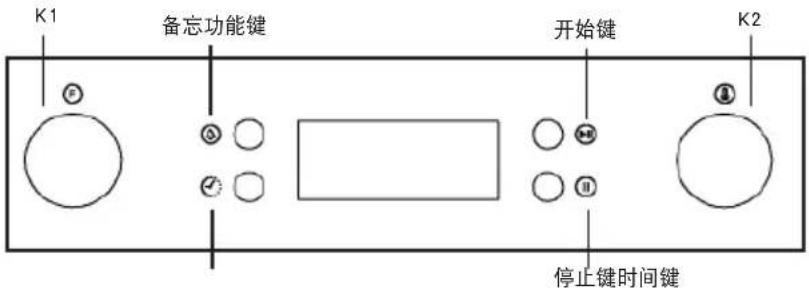

产品描述

请记住：如需打开烤箱的门，请始终用一只手握紧中间的把手，不要碰到儿童锁门栓。

功能说明

1.调整时钟

一旦将烤箱连接电源，屏幕上将显示《00:00》标志。

1）按《》键，小时位置上的数字开始闪烁。
2）转动《K2》调节小时（数值在0至23之间）。
3）按《》键，分钟位置上的数字开始闪烁。
4）转动《K2》调节分钟（数值在0至59之间）。
5）按《结束时钟调节。《:》标志将开始闪烁，并且时间将亮起。

备注：时钟显示模式为24小时制。一旦连接至电源，时钟将开始不间断工作。

2.功能调节

1）转动《K1》选择理想的烹饪功能。对应的指示灯将会亮起。
2）转动《K2》调节温度。
3）按确定开始烹饪。温度所对应的图标《c》将亮起。
4）如忽略第2步，按确定开始烹饪。预设时间为9小时，LED屏幕上将会显示预设温度。

备注：

1）时间开关的调节间隔如下：0--0:30分钟：调节间隔为1分钟 0:30--9:00小时：调节间隔为5分钟。
2) 温度的调节间隔为 5^ C , 辐射烤制功能的温度调节间隔为 30^ C 。
3）烹饪流程开始后，转动《K1》调节烹饪时间。接下来按《继续烹饪。如您在3秒钟内没有按《》，烤箱将回到之前的时间并继续工作。
4) 烹饪流程开始后，转动《K2》调节温度。对应的指示灯将会亮起。接下来按《继续烹饪。如您在3秒钟内没有按《烤箱将回到之前的温度并继续工作。

3.灯的调节

1）转动《K1》选择适当的功能。对应的图标将亮起。
2）按《》键开始烹饪。灯的图标《》*《：》将开始闪烁。

4.查看功能

在烹制过程中，您可以使用查看功能，并在3秒后回到当前工作模式。

1）在烹饪模式中，按 键查看实际时间。
2）根据时钟显示，按《》键查看烹饪时间。

5.儿童锁功能

如需锁起：同时长按《和《》秒，您将听到一声长《哗》声，即指示儿童锁已激活，《将亮起。

如需解锁：同时长按《》和《》秒，您将听到一声长《哗》声，即指示儿童锁已解锁。

备注：在工作模式中，如需停止烹饪，请按快速停止键。无需长按停止键；该动作无效。

6.备忘功能：

烤箱带9小时备忘功能。该功能可以帮您在1分钟到9小时的时间间隔内记录何时应开始烹饪。只能在等待模式中设置烤箱的备忘功能。备忘功能的设置方法如下：

1）按备忘功能调节键
2)转动《K2》调节备忘功能的小时（数值在0至9之间）。
3）再次按备忘功能调节键
4)转动《K2》调节备忘功能的分钟（数值在0至59之间）。
5）按《》确定调节。《》将开始闪烁，备忘功能指示灯《》将亮起。倒计时开始。

备注：时间为0时，烤箱警报将响10次。标志在屏幕上消失，提醒您应开始烹饪。您可通过按停止键的方式取消备忘功能；一旦设定了备忘功能，您可以按两次停止键将其取消。

7.开始/暂停/取消功能

1）如您已设定完烹饪时间，按《》开始烹饪。如烹饪暂停，按《》继续。
2）在烹饪过程中，按一次 品 暂停。按两次《取消烹饪。

8.省电功能

1）在等待和备忘模式中，长按 3 秒，LED 屏幕将关闭并进入省电模式。
2）在等待模式中，如果10分钟内您未对烤箱进行任何操作，LED屏幕将关闭并进入省电模式。

1）转动《K1》选择热解功能。LED屏幕上将显示《PYA》。
2）按《确定烹饪功能。预设时间为2:00小时。LED屏幕上将显示《PYA》。
3）转动《K1》更改热解功能时间。有两个时间选项供选择，《1:30》或《2:00》。

备注：

A）如果烤箱门处于开启状态，开始键将被禁用，并且LED屏幕上将显示《DOOR》（门），《PYA》。
B）当烤箱中心温度超过 200^ 时，按取消键直接回到等待模式；当烤箱中心温度超过 300^ 时，按开始键，LED屏幕中将显示《COOL》（冷却）。
c）如在正常工作模式中将门打开，加热继电器将停止工作，LED屏幕中将显示《DOOR》，并发出连续的哗声警告，直至门被关上或按下取消键。
D）热解功能完成并且烤箱中心温度降至 300^ C 以下后，LED屏幕将关闭。
E）在激活热解清洁功能前，请移走任何多余的残留物，确保烤箱是空的。不要将任何器具例如锅子、烤盘、吸油容器、活动支架等留在烤箱内，因其可能造成严重的损坏。

10.备注

1）使用（除热解功能外的）任何功能时，烤箱的灯都会亮起。
2）设定完烹饪程序，如果您没有在5分钟内按《》键，屏幕将显示实际时间并回到等待模式。调节的程序将被取消。
3）如按键有效，将会发出警告音；相反，将没有回音。
4）警告音将会响五次以提醒您烹饪结束。

一些实用建议

• 在烹饪前，请确保无需使用的配件都从烤箱中移除。
• 在使用之前先将烤箱预热至烹调温度。
• 使用多个烤盘时，请将烤盘置于烤箱中间，并使烤盘之间留有一些空间，以便空气流通。
• 在烤制多汁的水果蛋糕时，请勿让烤盘过满，从烤盘溢出果汁所造成的污渍可能很难去除。
• 请勿将烤盘置于烤箱的基座上，或者使用铝箔覆盖基座，这会导致热量积聚，从而导致烹饪和烘焙时间不符，并可能会损坏搪瓷。
• 尽可能少打开炉门观察食品（在烹饪过程中烤箱灯仍然亮着）。
• 开门时请小心，避免接触热部件和蒸汽。

热解功能

该烤箱的设计提供了强大的功能，为使清洁变得十分便捷，它带有热解自动清洁功能。带热解的产品型号含有自动清洁功能，这就表示不需要在烤箱内腔使用清洁剂。烤箱内部开始加热，并达到最高 500^ 的温度，在这个时候，经过炙烤，任何粘附在内壁上的油脂都可以轻松地去除。然而，四头玻璃可以保证外门不会被加热至超过 55^ 的温度。热解循环在工作中是完全安全的，因为在此过程中，有一个安全装置将会对门进行隔离。根据烤箱的脏污程度，可以对清洁周期进行设定，时长在1小时30分钟（最短）至2小时（最长）之间。这样一来，烤箱的烹饪时间将保持在最佳水平。

警告：

由于热解清洁的工作温度极高，为使设备更耐用，建议在使用此清洁功能前取出烤箱内腔的所有配件（根据不同型号，这些配件可包括：烤盘、镀铬烤架、镀铬烤架的支架、旋转烤叉、肉类温度计、披萨刀、披萨石或镀铬烤盘把手）。

请根据以下说明取出烤箱内腔配件：

1.取出烤箱内腔所有配件。
2. 卸下烤箱内腔中烤架的支架（如果烤架的支架上有一个固定的可伸缩式导向装置，则不需要将其卸下）。将配件放置在安全的地方，以便热解清洁结束后，可以轻松地再将其归位。

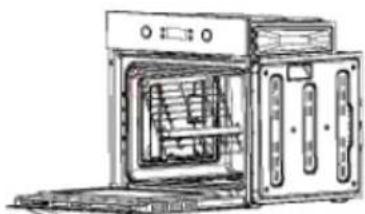

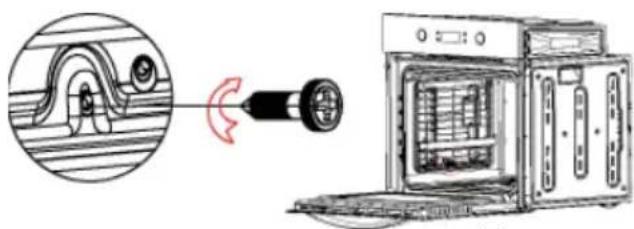

1）用螺丝刀松开螺丝将烤架的支架固定，如图1所示。

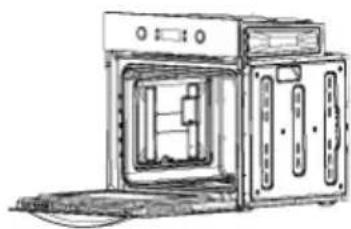

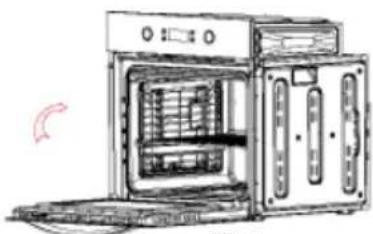

2）将烤架的支架抬高，使其与烤箱内腔呈 30^ 左右的角。然后，将其从内腔中取出，用同样的方式取出另一侧板，如图二所示。
3. 热解清洁结束后，请静待1小时，然后将烤架的支架重新装回内腔，如下：
1）把烤架插入底盘侧板上的安装孔内，如图2所示。用螺丝刀拧紧螺丝，然后用同样的方式完成另一侧板的安装，如图1所示。

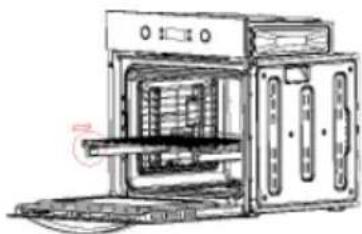

2）拉住滑条的两侧，将烤架安装到滑条中，如图3和4所示。
4. 将烤架和其他配件安装到内腔中，整个安装过程就完成了，如图5所示。

备注：烤箱内腔和烤盘上均有珐琅涂层，请小心安装和拆卸，以避免破坏珐琅。

图1

图5

图3

图4

图5

烹饪指南

请阅读食品包装提供的烹调温度和时间的信息。在熟悉本产品的功能后，您可以根据个人口味对温度和时间进行调整。

请确保冷冻食品在烹调前已完全解冻，除非另有说明。

食物类型	温度℃	滑轨	烹饪时间(分钟)建议	个人
蛋糕甜点混合模具
海绵蛋糕或小面包	175 2 55-65
蛋糕	175 3 60-70
松脆酥皮甜点模具
派皮	200 3 08-10
芝士派皮	200 3 25-35
水果芝士派皮	200 3 25-35
面团甜点模具
派皮	180 3 30-45
软面包1 千克面粉	200 3 25-35
小糕点
松脆酥皮	200 3 10-15
甜甜圈面团	200 2 35-45
饼干面团	200 3 15-20
烤宽面条	225 2 40-50
肉类(烹饪时间视厚度而定)
长烤肉	200 2 120-150
短烤肉	200 2 60-90
肉丸	200 2 30-40
家禽
鸭肉1 1/2 Kg	200 2 120-180
鹅肉3 Kg	200 2 150-210
烤鸡	200 2 60-90
火鸡5Kg	175 2 240-260
野味
野兔	200 2 60-90
鹿腿	200 2 90-150
蔬菜
烤箱烤土豆	220 2 30-40
熟蔬菜馅饼	200 2 40-50
鱼类
鳟鱼	200 2 40-50
鲷鱼	200 2 40-50
比萨	240 3 10-20
烧烤
肉片	4 8-12
香肠	4 10-12
烤鸡	2 25-35
烤小牛肉0.6Kg		50-60

• 烤箱滑轨的计数方向为从下向上（不包括烤箱底盘，因为烤盘无法放置其上）

位置信息仅供参考，因为烹调类型和时间取决于食物的数量和质量。

如何进行烧烤

请将待烧烤的食物放置在烤网或烤盘上。烤网应置于上方滑轨，托盘应置于下方滑轨以收集油脂。选择风扇辅助烤箱选择旋钮的位置[O]，[T]或多功能烤箱选择旋钮的[]位置。

根据不同类型的食物（肉类、鱼类、家禽等），有时需要进行翻转以使双面都使用红外线烧烤过。以下一些烹饪时间可供参考：

待烤食物	烹饪时间 (分钟) 建议
瘦肉或薄肉	4-6
一般肉类	5-8
去鳞鱼	8-10
鱼类（如鳟鱼、鲑鱼）		12-15
香肠	10-12
三明治	2-5

警告

• 请勿使用铝箔覆盖烤盘或加热。
• 请勿将部件包在铝箔中，或将它们放在烤架下——铝的高反射率可能会损坏烤架。

产品清洁

重要事项

为安全起见，在开始清洁之前，请务必将烤箱电源插头拔下或拔掉其电源线。

对于非自清洁烤箱，在使用后必须进行清洁，请在烤箱断电并处于温而不热的状态时进行清洁，这时由烹饪蒸汽产生的油脂膜仍很容易去除，溅散的脂肪尚未干硬。

取下镀铬钢条托架，将前方部件向上托起脱离箱壁，并从后方取出。使用在稀氨溶液浸泡过的软布清洁烤箱，进行冲洗并干燥。如果仍有污渍和溅渍，可将用氨水浸泡过的湿布放在烤箱内，关上箱门，过几小时后，使用温水和液体洗涤剂清洁烤箱，再小心冲洗并干燥。清洁箱门外部的金属光泽时，请使用软布和肥皂水，请勿使用任何含有研磨物质的粉状产品。

此外，还要避免使用酸性或碱性物质（柠檬汁、醋、盐、西红柿等）。避免使用含氯、酸或研磨物质的产品，特别是在清洁含有涂层的箱壁时。不要使用粗丝羊毛或较硬的工具，因为它们可能有损表面光洁度。不要使用高压清洁剂或蒸汽机清洁烤箱。

通常情况下，使用湿软布和温洗涤剂擦洗就可以了，对于顽固污渍，建议如下：

搪瓷部件

这种材质仅可使用推荐的清洁剂——避免使用含氯产品，例如漂白剂。

安装说明

本产品必须由具有相关资质的人员安装，并符合英国安全法律法规或欧洲同等法规：

城市发展法规（环境部发布）。

城市发展规律（苏格兰行政发展部发布）。

IEE配线法规。

劳动电力法规。

启用产品前

开箱后，请检查烤箱的以下配件是否齐全：

• 说明和安装手册
• 烤箱网
• 1个托盘
• 用于安装产品配件的螺丝和插头

产品安装（参见图5）

本产品被列为一类产品

法律强制规定必须提供地线。制造商拒绝为由于未遵循事故预防规则而发生的事故承担任何责任。

重要事项

在使用烤箱过程中，烤箱附近的电器、家具、橱柜或在安装过程中使用的所有材料都必须能忍受至少高于环境温度 85^ 的温度升高。

在低于标示温度下，某些类型的乙烯或层压板家具特别容易脱色损坏。

如果安装产品时无视此温度限制，或者产品与相邻柜子的距离小于 4mm ，则责任由买方负责。

安装注意事项

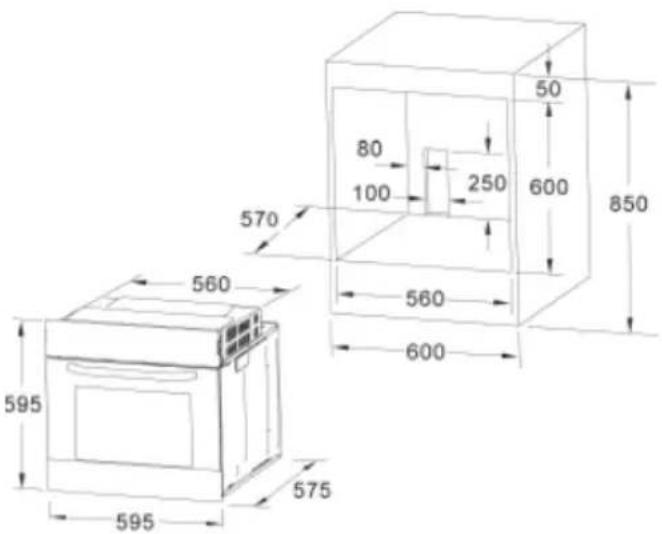

1. 无论是安装在灶台还是柜子，烤箱的标准间隙均应为 600mm ，如图5所示。
2. 如果将烤箱放置在柜子中，必须移除柜子后方面板，并至少留 85 - 90mm 的间隙，以确保有足够的通风，如图5所示。
3. 确保烤箱得到安全固定。使用4个螺丝将烤箱固定到柜子，如图5所示，烤箱四角各一个。

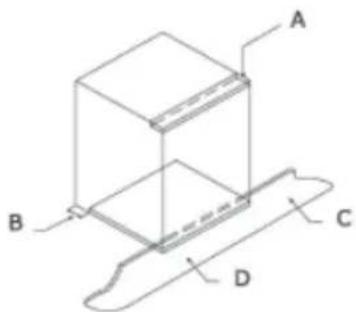

图5：60cm宽简单电烤炉的安装距离，（上部外壳的形状可能会有所不同）和与柜子的连接。

A. 必须移除支持滑轨
B. 墙壁与支撑架后部和橱柜底部之间有 75 - 90mm 的间距
C. 基座
D. 安装前面假板

单元后部上方、底部和支持架的最低通风要求。

图7：在标准厨房单元安装简单的电烤炉的通风和间距要求。

A. 后面板
B. 存储空间
C. 取下后面板部分
D. 后面板
E. 存储空间
F. 基座
G. 最小通风间距 80 ~cm^2

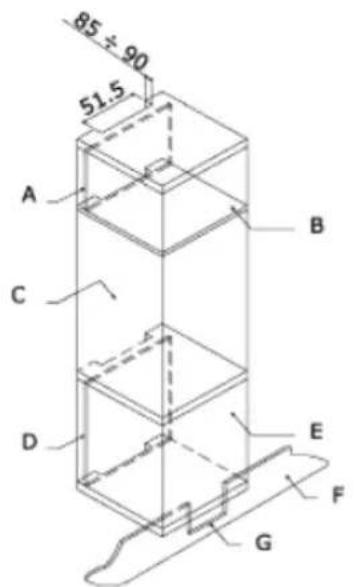

图8：在上层柜子安装简单的电烤炉的通风和间距要求。

电源连接

在连接产品之前，请确认规格铭牌上所述电压与电网的电压一致。

建议使用经NICEIC（英国电气安装工程监察委员会）认证的电气装置。

警告：本产品必须接地

本产品必须使用带保护插座的13A双极型自动开关连接，其触点之间有 3mm 的间隔，并放置在产品可以方便连接的地方。

重要信息

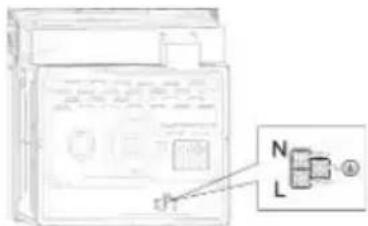

电源线的导线颜色编码如下：

绿色和黄色-地线

蓝色-零线

褐色-火线

• 绿色和黄色的导线必须连接到标有“E”或地线标识或颜色为绿色和黄色的终端。
• 蓝色的导线必须连接到标有“N”的终端。
• 褐色的导线必须连接到标有“L”的终端。
• 在任何时候，导线的温度都不可高于环境温度 50^ C 以上。
• 如果电源线损坏，必须使用由制造商或其售后服务点提供的特定导线或部件更换。

更换电源线

如需要更换电源线，步骤如下：

1. 断开产品电源，取下紧固螺钉，卸下后面板。
2. 松开紧固螺钉和接线端子，取下原来的线缆。
3. 使用符合规格要求的线缆进行更换，请确保颜色代码连接正确，并正确拧紧所有螺丝。

维修保养

在进行维修前，请先断开产品电源。

在保修期内，如有必要，所有维修服务都应交给制造商的技术服务部。请注意，未经授权的人员干预或修理本产品将导致保修无效。

更换烤箱灯泡

（不在产品保修范围内）

烤箱灯泡特性：15W或25W， 300^ ，类型E-14

警告：请断开烤箱的电源，移除箱门（操作如上所述）和烤箱架。

逆时针方向转动用于保护灯泡的玻璃盖将其卸下。图9(A)

拧下旧灯泡，根据安全和环保规定恰当废弃，使用产品规格说明指定的灯泡进行更换，并装上保护盖。

注意，玻璃盖可能会较紧，因此，可能需要握住取下。

催化涂层的保养与更换

（组装后，涂层不在产品保修范围内）。

为使涂层有效保持“永远干净”，在有顽固污渍时，必须至少将烤箱加热到 200^ ，以免其成为永久污渍。如果涂层变黑或有光泽，则必须更换。请移除所有内部配件，以方便更换涂层。

涂层可以直接从制造商的配件更换部门购买（详情请参阅封底）。订购时，请注明规格铭牌上所标的产品类型参考号和/或产品序列号。

产品规格

内部尺寸

高度：346.5毫米

宽度：457毫米

深度：410毫米

可用容量：70升

电子信息

额定电压：

220V-240V\~50Hz

电源连接：13A（带保护插座的自动双极开关，触点之间有 3mm 间隔）

能耗

顶部加热元件 950 瓦

烤制加热元件 2,000 瓦

底部加热元件 1,100 瓦

对流加热元件 2,000 瓦

对流电机33瓦

烤制电机4.1瓦

冷却风扇 23 瓦

烤箱灯 25 瓦

最大功率 2,100 / 3,000 瓦

电源线：

3× 1.5mm^2 类型H07RN-F

---

烤箱灯泡：

15 W - 25 W / 300°C 螺纹类型 E-14

制造商拒绝为由于不正确或不恰当安装产品而造成的人身和财产损害承担任何责任。

制造商有权对产品进行任何其认为必要和有用的修改，无需另行通知。

cataC

CNA group

CATA ELECTRODOMÉSTICOS, S.L.

c/Ter,2-08570 TORELLO (Barcelona)SPAIN

Tel. [phone] - Fax [phone]

www.cnagroup.es - e-mail: [e-mail]
