BEDIENUNGSANLEITUNG LC 8110 PYR CATA

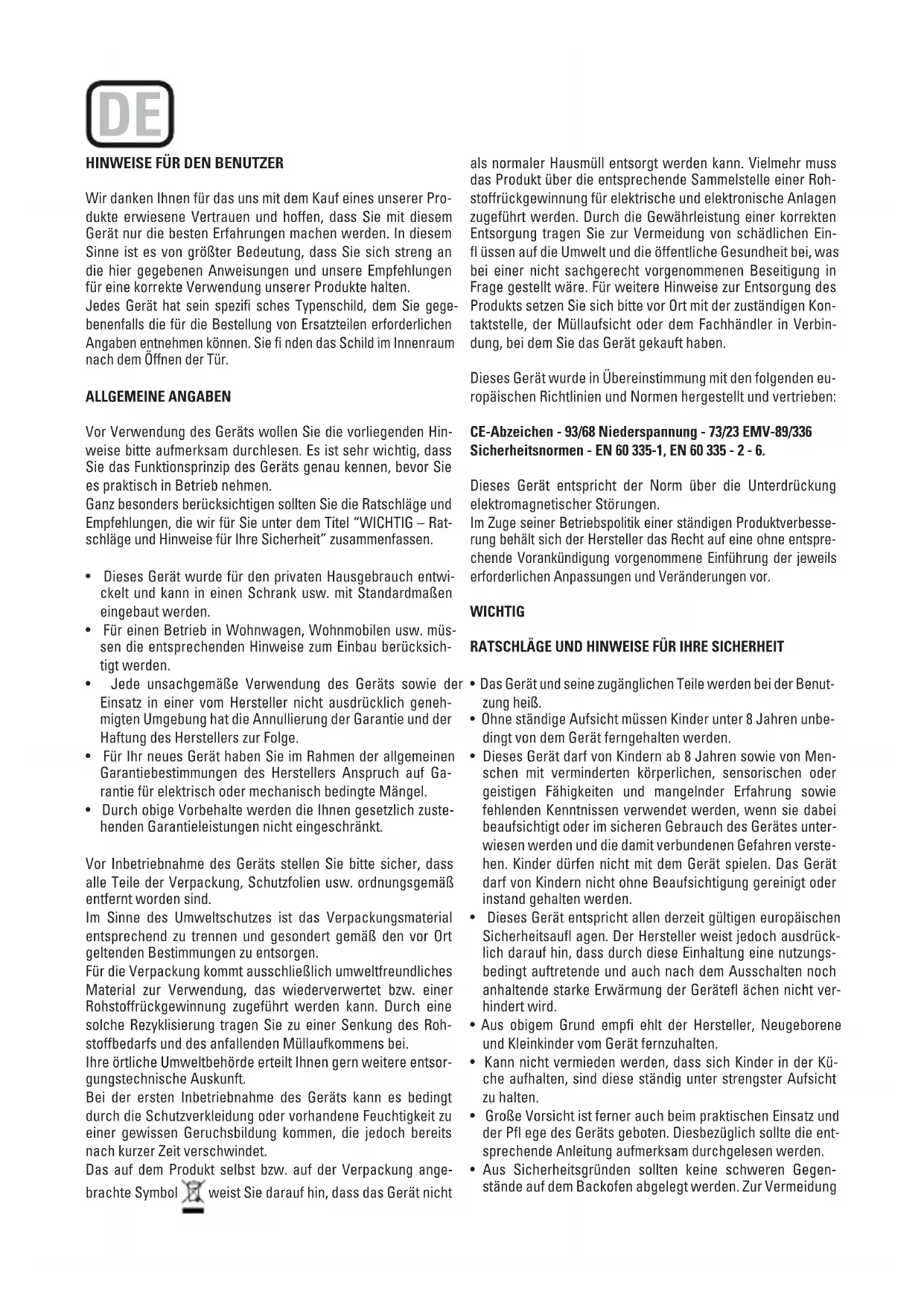

tipo H07RN-F <HAR> Bombilla del horno: 15 W - 25 W / 300 ºC tornillo tipo E-14 EI Fabricante declina toda responsabilidad por los daños pro- ducidos a personas y cosas debidos a una incorrecta o impro- pia instalación del aparato. EI Fabricante se reserva el derecho de aportar a sus produc- tos todas las modifi caciones que considere necesarias y úti- les, sin necesidad de previo aviso.HINWEISE FÜR DEN BENUTZER Wir danken Ihnen für das uns mit dem Kauf eines unserer Pro- dukte erwiesene Vertrauen und hoffen, dass Sie mit diesem Gerät nur die besten Erfahrungen machen werden. In diesem Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten. Jedes Gerät hat sein spezifi sches Typenschild, dem Sie gege- benenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmen können. Sie fi nden das Schild im Innenraum nach dem Öffnen der Tür. ALLGEMEINE ANGABEN Vor Verwendung des Geräts wollen Sie die vorliegenden Hin- weise bitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts genau kennen, bevor Sie es praktisch in Betrieb nehmen. Ganz besonders berücksichtigen sollten Sie die Ratschläge und Empfehlungen, die wir für Sie unter dem Titel “WICHTIG – Rat- schläge und Hinweise für Ihre Sicherheit” zusammenfassen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwi- ckelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.

• Für einen Betrieb in Wohnwagen, Wohnmobilen usw. müs- sen die entsprechenden Hinweise zum Einbau berücksich- tigt werden.

• Jede unsachgemäße Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich geneh- migten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.

• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Ga- rantie für elektrisch oder mechanisch bedingte Mängel.

• Durch obige Vorbehalte werden die Ihnen gesetzlich zuste- henden Garantieleistungen nicht eingeschränkt. Vor Inbetriebnahme des Geräts stellen Sie bitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß entfernt worden sind. Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen. Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Roh- stoffbedarfs und des anfallenden Müllaufkommens bei. Ihre örtliche Umweltbehörde erteilt Ihnen gern weitere entsor- gungstechnische Auskunft. Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommen, die jedoch bereits nach kurzer Zeit verschwindet. Das auf dem Produkt selbst bzw. auf der Verpackung ange- brachte Symbol weist Sie darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Roh- stoffrückgewinnung für elektrische und elektronische Anlagen zugeführt werden. Durch die Gewährleistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Ein- fl üssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt wäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sich bitte vor Ort mit der zuständigen Kon- taktstelle, der Müllaufsicht oder dem Fachhändler in Verbin- dung, bei dem Sie das Gerät gekauft haben. Dieses Gerät wurde in Übereinstimmung mit den folgenden eu- ropäischen Richtlinien und Normen hergestellt und vertrieben: CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6. Dieses Gerät entspricht der Norm über die Unterdrückung elektromagnetischer Störungen. Im Zuge seiner Betriebspolitik einer ständigen Produktverbesse- rung behält sich der Hersteller das Recht auf eine ohne entspre- chende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor. WICHTIG RATSCHLÄGE UND HINWEISE FÜR IHRE SICHERHEIT

• Das Gerät und seine zugänglichen Teile werden bei der Benut- zung heiß.

• Ohne ständige Aufsicht müssen Kinder unter 8 Jahren unbe- dingt von dem Gerät ferngehalten werden.

• Dieses Gerät darf von Kindern ab 8 Jahren sowie von Men- schen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten und mangelnder Erfahrung sowie fehlenden Kenntnissen verwendet werden, wenn sie dabei beaufsichtigt oder im sicheren Gebrauch des Gerätes unter- wiesen werden und die damit verbundenen Gefahren verste- hen. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät darf von Kindern nicht ohne Beaufsichtigung gereinigt oder instand gehalten werden.

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsaufl agen. Der Hersteller weist jedoch ausdrück- lich darauf hin, dass durch diese Einhaltung eine nutzungs- bedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärmung der Gerätefl ächen nicht ver- hindert wird.

• Aus obigem Grund empfi ehlt der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.

• Kann nicht vermieden werden, dass sich Kinder in der Kü- che aufhalten, sind diese ständig unter strengster Aufsicht zu halten.

• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pfl ege des Geräts geboten. Diesbezüglich sollte die ent- sprechende Anleitung aufmerksam durchgelesen werden.

• Aus Sicherheitsgründen sollten keine schweren Gegen- stände auf dem Backofen abgelegt werden. Zur Vermeidung DEeiner Beschädigung der Scharniere darf die Tür beim Öff- nen nicht übermäßig stark beansprucht werden.

• Kein heißes Öl oder Fett unbeaufsichtigt stehen lassen; es besteht Brandgefahr.

• Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfannen oder Alu-Folie abdecken.

• Keine entfl ammbaren Gegenstände im Backofen aufbewah- ren; es besteht Brandgefahr.

• Zubehörteile und Netzkabel dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommen.

• Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Nähe von Gardinen und Polster- möbeln aufstellen.

• Küchengeräte nicht an der Tür oder an irgendwelchen Grif- fen hochheben oder verschieben, da diese hierdurch be- schädigt werden könnten.

• Bei einer stark verschmutzen Dichtung ist kein korrektes Schließen der Tür bei Betrieb des Ofens mehr gewährleistet, sodass es sogar zu einer Beeinträchtigung der in unmittel- barer Nähe befi ndlichen Möbel kommen kann. Die Dichtung sollte deshalb stets sauber gehalten werden.

Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befi ndliche Heizelemente dürfen deshalb nicht berührt werden.

Backofen stets vorsichtig öffnen. Es kann heißer Dampf aus- treten, der unter Umständen zu Verbrennungen der Haut führt.

• Kein Wasser in den noch heißen Ofen gießen, da dies zu ei- ner Beschädigung der Emailfl ächen führen kann.

• Dieses Gerät darf nur von Fachpersonal in strikter Überein- stimmung mit den diesbezüglichen Hinweisen des Herstel- lers installiert werden.

• Bei Sachschäden oder Verletzungen, die auf einen unsachge- mäßen Einsatz oder eine nicht korrekt vorgenommene Instal- lation zurückgehen, weist der Hersteller jede Haftung zurück.

• Bei Verwendung des Geräts entsteht Hitze, Dampf und Feuch- tigkeit. Sorgen Sie deshalb durch eine angemessene Belüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfenahme einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit Ihrem Fachhändler. BEDIENUNGSANLEITUNG Diese Bedienungsanleitung ist für spätere Zweifelsfälle oder Personen, die mit dem Gerät nicht vertraut sind, gut aufzube- wahren. Vor seiner ersten Verwendung muss der Ofen innen mit lau- warmem Wasser und einem nicht scheuernden Reinigungs- mittel gesäubert werden. Rost und Backpfanne in die entspre- chenden Führungsrillen einsetzen. Anschließend Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstän- de wie etwa Fette, Öle oder Harze vor dem ersten praktischen Einsatz zu beseitigen. ACHTUNG: Bei dieser ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerü- chen kommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang gelüftet werden. Nach dieser einfachen Vorbereitung steht Ihnen der Backofen für den praktischen Einsatz zur Verfügung. Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewünschten Backtemperatur bie- tet dieser Ofen Ihnen eine Thermostatregelung zwischen 50 ºC und 250 ºC. Beim Betrieb leuchtet die Thermostat-Leuchtanzei- ge immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle. Die gewünschte Zubereitungsart wird über den Multifunkti- onsschalter eingestellt. Zur Verfügung stehen hierbei die fol- genden Möglichkeiten: A.INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange der Backofen in Betrieb ist, bleibt die Innenraumbe- leuchtung eingeschaltet. B.KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze. C. OBERHITZE. Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen. D. UNTERHITZE. Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen. E.VENTILATORGESTÜTZTER KONVEKTIONSBETRIEB. Diese Betriebsart ermöglicht eine gleichmäßige Zube- reitung mit Konvektionsbetrieb bei Ober- und Unterhit- ze. Für konventionelles Garen ist dies die energieeffi zi- enteste Funktion. F. GRILL-BETRIEB. Zum Gratinieren und Bräunen. G. MAXI-GRILL-BETRIEB. Funktionsweise wie oben, hier aber mit einer wesentlich größeren Grillfl äche. H. VENTILATORGESTÜTZTER GRILL-BETRIEB. Ermög- licht ein rasches Bräunen bei voller Wahrung des na- türlichen Saftgehalt. Für Garen mit Umluft ist dies die energieeffi zienteste Funktion

I. AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze

zur Reduzierung der Auftauzeit. J. PYROLYSE-FUNKTION: Bei der Einstellung des Backofens für den Pyrolyse-Be- trieb erscheint auf dem LED-Display «PYA». Die voreingestellte Temperatur beträgt 450 ºC. Die Zeit- schaltuhr kann auf 1:30 Stunden oder auf 2:00 Stunden eingestellt werden.BEDIENUNGSANLEITUNG

1. Einstellung der Uhr

Sobald der Backofen an die Stromversorgung angeschlossen ist, erscheinen auf dem Display die Symbole «00:00».

1) Drücken Sie « » und die Stundenziffern blinken.

2) Drehen Sie «K2» zur Einstellung der Stunden (einen Wert von

0 bis 23 einstellen).

3) Drücken Sie « » und die Minutenziffern blinken.

4) Drehen Sie «K2» zur Einstellung der Minuten (einen Wert von

0 bis 59 einstellen).

5) Drücken Sie « » zum Abschluss der Uhreneinstellung. «:»

blinkt und die Uhrzeit leuchtet auf. Hinweis: Die Uhr zeigt die Uhrzeit im 24-Stunden-Format. Nach dem Anschluss an die Stromversorgung funktioniert die Uhr ununterbrochen.

2. Funktionseinstellung

1) Drehen Sie «K1» zur Auswahl der gewünschten Garfunktion.

Die zugehörige Anzeige leuchtet auf.

2) Drehen Sie «K2» zur Einstellung der Temperatur.

3) Drücken Sie « », um den Beginn des Garvorganges zu

bestätigen. Das entsprechende Temperatursymbol «ºC» leuchtet auf.

4) Wenn Sie Schritt 2 außer Acht lassen, drücken Sie « », um

den Beginn des Garvorgangs zu bestätigen. Die voreinge- stellte Zeit beträgt neun Stunden und das LED-Display zeigt die voreingestellte Temperatur an. HINWEIS:

1) Der Drehschalter weist folgendes Einstellintervall auf:

0--0:30 min: Ein-Minuten-Intervall 0:30--9:00 Stunden: Fünf-Minuten-Intervall

2) Das Einstellintervall der Temperatur beträgt 5 ºC und das der

Elektrogrillfunktion 30 ºC.

3) Drehen Sie «K1» zur Einstellung der Garzeit, sobald der Gar-

vorgang begonnen hat. Drücken Sie anschließend « », um den Garvorgang wiederaufzunehmen. Wenn Sie « » nicht binnen drei Sekunden drücken, kehrt der Backofen auf die vorige Zeit zurück und der Garvorgang wird fortgesetzt.

4) Drehen Sie «K2» zur Einstellung der Temperatur, sobald der

Garvorgang begonnen hat. Die zugehörige Anzeige leuchtet auf. Drücken Sie anschließend « », um den Garvorgang wiederaufzunehmen. Wenn Sie « » nicht binnen drei Se- kunden drücken, kehrt der Backofen auf die vorige Tempe- ratur zurück und der Garvorgang wird fortgesetzt.

3. Einstellung der Lampe

1) Drehen Sie «K1» zur Auswahl der gewünschten Funktion.

Das entsprechende Symbol leuchtet auf.

2) Drücken Sie die Taste « », um den Garvorgang zu begin-

nen. Das Symbol der Lampe « » * «:» blinkt.

Sie können die Abfragefunktion während des Garvorgangs verwenden und nach drei Sekunden zur aktuellen Betriebs- weise zurückgehen.

1) Drücken Sie im Garbetrieb die Taste « », um die aktuelle

2) Bei Anzeige der Uhr drücken Sie zur Abfrage der Garzeit die

Zum Sperren: Drücken Sie drei Sekunden gleichzeitig « » und « ». Sie hören dann einen längeren «Piepton», der anzeigt, dass die Kindersperre aktiviert ist und « » leuchtet auf. Aufhebung der Sperre: Drücken Sie drei Sekunden gleichzeitig « » und « ». Sie hören dann einen längeren «Piepton», der signalisiert, dass die Kindersperre aufgehoben ist. Hinweis: Wenn Sie während des Betriebes den Garvorgang anhalten möchten, drücken Sie schnell die Stopptaste. Die Stopptaste braucht nicht gedrückt gehalten zu werden; dieser Vorgang ist unwirksam.

6. Erinnerungsfunktion:

Der Backofen ist mit einer neunstündigen Erinnerungsfunktion ausgestattet. Mit dieser Uhrzeit werden Sie in einem Zeitinter- vall von einer Minute bis neun Stunden an den Zeitpunkt zum Starten des Garvorgangs erinnert. Die Erinnerungsfunktion kann nur eingestellt werden, wenn der Backofen im Wartebe- trieb steht. Sie wird folgendermaßen eingestellt:

1) Drücken Sie die Einstelltaste der Erinnerungsfunktion « »;

2) Drehen Sie «K2», um die Erinnerungsstunden einzustellen

(stellen Sie einen Wert von 0 bis 9 ein). Beachten Sie Folgendes: Zum Öffnen der Backofentür immer mit einer Hand den Mittelgriff halten und den Stift der Kindersicherung nicht berühren.

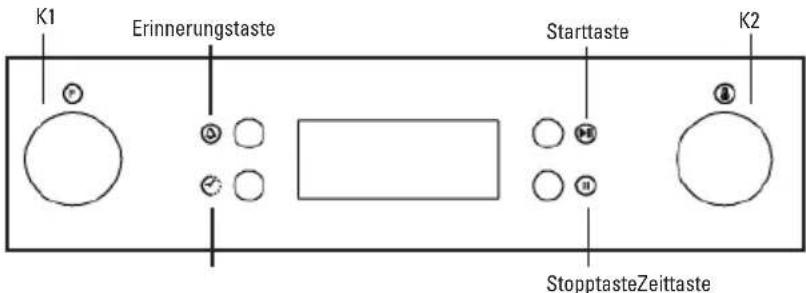

Erinnerungstaste Starttaste StopptasteZeittaste PRODUKTBESCHREIBUNG3) Drücken Sie erneut die Einstelltaste der Erinnerungsfunktion

4) Drehen Sie «K2» zur Einstellung der Erinnerungsminuten

(stellen Sie einen Wert von 0 bis 59 ein).

5) Drücken Sie « », um die Einstellung zu bestätigen. «:» blinkt

dann und die Anzeige der Erinnerungsfunktion « » leuchtet auf. Der Timer wird eingeschaltet. Hinweis: Wenn die Zeit bei Null angelangt ist, ertönt 10 Mal der Alarm des Backofens. Das Symbol « » verschwindet vom Display, um Sie daran zu erinnern, dass Sie den Garvorgang starten müssen. Sie können die Erinnerungsfunktion bei der Einstellung durch Drücken der Stopptaste löschen; Sobald die Erinnerungsfunktion eingestellt ist, kann sie durch zweimaliges Drücken der Stopptaste gelöscht werden.

7. Start-/Pause-/Abbruchfunktion

1) Wenn die Garzeit eingestellt ist, drücken Sie « », um den

Garvorgang zu starten. Steht der Garvorgang auf Pause, drü- cken Sie « », um ihn wiederaufzunehmen.

2) Drücken Sie während des Garvorgangs einmal auf « », um

diesen auf Pause zu setzen. Für den Abbruch des Garvor- gangs drücken Sie zweimal auf « ».

8. Energiesparfunktion

1) Drücken Sie im Warte- und Erinnerungsbetrieb drei Sekun-

den lang auf « ». Dann schaltet sich das LED-Display ab und geht auf Energiesparbetrieb.

2) Wenn Sie 10 Minuten lang bei im Wartebetrieb stehendem

Ofen nichts tun, schaltet sich das LED-Display ab und geht auf Energiesparbetrieb.

3) Drücken Sie zum Verlassen des Energiesparbetriebes eine

beliebige Taste oder drehen Sie einen Drehschalter.

9. Pyrolyse-Funktion (nur manche Modelle)

Die Funktion ermöglicht die vollständige Reinigung des Gar- raumes.

1) Drehen Sie zur Anwahl der Pyrolyse-Funktion «K1». Auf dem

LED-Display erscheint dann «PYA».

2) Drücken Sie « », um die Garfunktion zu bestätigen. Die vor-

eingestellte Zeit beträgt 2:00 Stunden. Auf dem LED-Display erscheint dann «PYA».

3) Drehen Sie zur Änderung der Zeit der Pyrolyse-Funktion

«K1». Sie haben die Wahl zwischen zwei Zeitoptionen: «1:30» oder «2:00». Hinweis: A) Steht die Tür des Backofens offen, ist die Starttaste inaktiv und auf dem LED-Bildschirm erscheint «DOOR», «PYA». B) Wenn die mittlere Temperatur des Backofens 200 ºC über- steigt, drücken Sie zur direkten Rückkehr zum Wartebetrieb die Abbruchtaste und wenn die mittlere Temperatur des Backofens 300 ºC übersteigt, drücken Sie die Starttaste und auf dem LED-Display erscheint «COOL». C) Wird im Normalbetrieb die Tür geöffnet, hört das Relais der Heizung auf zu funktionieren; auf dem LED-Display erscheint «DOOR» und der Alarm gibt einen kontinuierlichen Piepton ab, bis die Tür geschlossen oder die Abbruchtaste gedrückt wird. D) Wenn die Pyrolyse-Funktion abgeschlossen ist und die mitt- lere Temperatur des Backofens unter 300 ºC fällt, erlischt das LED-Display. E) Entfernen Sie vor der Aktivierung der pyrolytischen Selbstreinigung alle Reste und sorgen Sie dafür, dass der Backofen leer ist. Lassen Sie keine Gegenstände wie Töpfe, Ofenbleche, Fettauffangschalen, Blechhalterungen usw. im Backofen, denn diese könnten ernsthaft beschädigt werden.

1) Die Lampe des Backofens schaltet sich bei allen Funktionen

ein (außer bei der Pyrolyse-Funktion)

2) Sobald das Garprogramm eingestellt ist, zeigt das Display die

aktuelle Uhrzeit oder kehrt auf den Wartebetrieb zurück, wenn nicht binnen fünf Minuten die Taste « » gedrückt wird. Das Einstellprogramm wird gelöscht.

3) Der Alarm ertönt, wenn richtig gedrückt wird; andernfalls

erfolgt keine Reaktion.

4) Der Alarm ertönt fünf Mal, um Sie an die Beendigung des

Garvorgangs zu erinnern.

NÜTZLICHE RATSCHLÄGE

• Vor Inbetriebnahme des Backofens müssen alle nicht zum Einsatz gebrachten Zusatzteile aus dem Innenraum entfernt werden.

• Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.

• Backpfannen im Zentrum des Ofens platzieren und dazwi- schen den für eine ausreichende Luftzirkulation erforderli- chen Abstand einhalten.

• Backpfannen nicht zu weit füllen, um einen saftigen Obst- kuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken.

• Backpfannen nicht auf den Boden des Innenraums einsetzen und auch nicht mit Alu-Folie abdecken. Es könnte sonst zu einem Hitzestau kommen. Die Back- und Bratzeiten entsprä- chen nicht mehr den angegebenen Werten und es könnte zu einer Beschädigung der Emailfl ächen kommen.

• Zum Überwachen des Back- oder Bratguts sollte die Tür mög- lichst wenig geöffnet werden. (Die Innenraumbeleuchtung bleibt während der gesamten Zubereitung eingeschaltet.)

• Tür stets mit der gebotenen Vorsicht öffnen, um nicht mit heißen Teilen oder heißem Dampf in Berührung zu kommen. PYROLYSE-FUNKTION Das Design des Backofens bietet einen großen Funktionsumfang und ermöglicht durch seine automatische Pyrolyse-Funktion eine extrem einfache Reinigung. Die Pyrolyse-Modelle umfassen eine Selbstreinigungsfunktion, sodass die Verwendung von Reinigungsmitteln im Garraum nicht erforderlich wird. Der Garraum erhitzt sich bis auf eine Höchsttemperatur von 500 ºC. Dabei wird an den Wänden anhaftendes Fett einfach durch Verbrennen entfernt. Das Vierfachglas stellt dabei sicher, dass die Backofentür sich nicht über 55 ºC erhitzt. Der Pyrolysezyklus ist vollkommen sicher, da die Tür während des Vorgangsdurch eine Sicherheitsvorrichtung verriegelt wird. Je nach Verschmutzungsgrad kann der Reinigungszyklus mit einer Dauer von mindestens eineinhalb und maximal zwei Stunden programmiert werden. So werden die Kochzeiten des Backofens auf einem optimalen Niveau gehalten. Hinweis: Da die Pyrolysereinigung bei extrem hohen Temperaturen erfolgt, wird zum Zwecke der Langlebigkeit empfohlen, vor der Verwendung dieser Reinigungsfunktion alles Zubehör aus dem Garraum zu entfernen (je nach Modell umfasst dieses Zubehör: Backblech, verchromter Rost, verchromter Rosthalter, Bratspieß, Fleischthermometer, Pizzamesser, Pizzastein oder verchromter Backblechgriff). Um das Zubehör aus dem Garraum zu entnehmen, befolgen Sie bitte die nachstehenden Anweisungen:

1. Entnehmen Sie alles Zubehör aus dem Garraum.

2. Bauen Sie den Rosthalter (falls eine Teleskopschiene am

Rosthalter angebracht ist, muss diese nicht ausgebaut werden) aus dem Garraum aus. Platzieren Sie die Zubehörteile an einem sicheren Ort, um sie nach der Pyrolysereinigung einfach griffbereit zu haben.

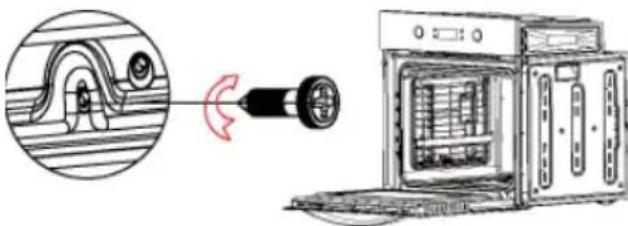

1) Lösen Sie die Befestigungsschraube des Rosthalters mit

einem Schraubenzieher, wie auf Abbildung 1 gezeigt.

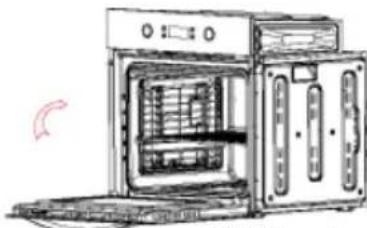

2) Heben Sie den Rosthalter in einem Winkel von ca. 30ºC zum

Garraum an und ziehen Sie ihn dann heraus; entnehmen Sie die andere Seitenplatte auf derselben Weise, wie in Abbildung 2 dargestellt.

3. Nach Beendigung der Pyrolysereinigung können Sie

nach Ablauf von einer Stunde den Rosthalter erneut, wie nachstehend gezeigt, in den Garraum einbauen:

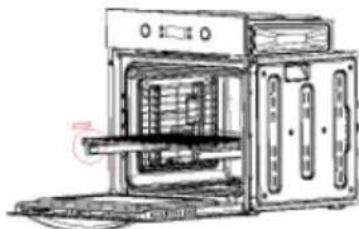

1) Führen Sie das Gitterrost in die Montageöffnung an der

Seitenwand des Hauptrahmens ein, wie in Abbildung 2 dargestellt. Ziehen Sie die Schraube mit einem Schraubenzieher fest und gehen Sie zum Einbau der anderen Seitenplatte, wie in Abbildung 1 dargestellt, in derselben Weise vor.

2) Ziehen Sie beidseitig an der Gleitschiene und installieren Sie

den Grillrost auf der Gleitschiene, wie in den Abbildungen 3 und 4 dargestellt.

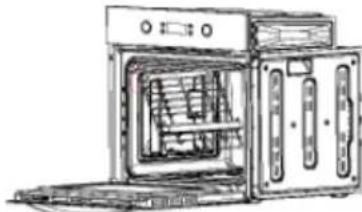

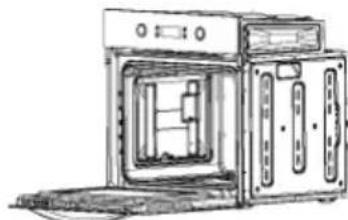

4. Verstauen Sie das Backgitter und sonstiges Zubehör im

Garraum; die Montage wird entsprechend der Abbildung 5 abgeschlossen. Hinweis: Der Garraum und das Backblech sind emailliert; gehen Sie beim Ein- und Ausbau vorsichtig vor, um Beschädigungen an der Beschichtung zu vermeiden. Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 Abbildung 5HINWEISE ZUR ZUBEREITUNG Die erforderlichen Temperaturen und Zubereitungszeiten entnehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperaturen und Zubereitungszeiten nach Ihrem persönlichen Geschmack verändern. Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkühlkost vor der Zubereitung voll aufgetaut werden. Gericht Temp. ºC Rille Zubereitung in Minuten Empfohlen Persönlich Rührteiggebäck Biskuit 175 2 55-65 Feine Torte 175 3 60-70 Mürbeteiggebäck Tortenboden 200 3 08-10 Tortenboden mit Quarkbelag 200 3 25-35 Tortenboden mit Obstbelag 200 3 25-35 Hefeteiggebäck Tortenboden 180 3 30-45 Weißbrot 1 kg Mehl 200 3 25-35 Kleingebäck Mürbeteig 200 3 10-15 Ölgebäck 200 2 35-45 Kekse 200 3 15-20 Lasagne 225 2 40-50 Fleisch (Zubereitungszeit pro cm Stärke) Braten mit langer Zubereitung 200 2 120-150 Braten mit kurzer Zubereitung 200 2 60-90 Fleischklößchen 200 2 30-40 Gefl ügel Ente 1 1/2 kg 200 2 120-180 Gans 3 kg 200 2 150-210 Brathähnchen 200 2 60-90 Pute 5 kg 175 2 240-260 Wildbret Hase 200 2 60-90 Rehschenkel 200 2 90-150 Hirschschenkel 175 2 90-180 Gemüse Gebackene Kartoffeln 220 2 30-40 Gemüsepastete 200 2 40-50 Fisch Forelle 200 2 40-50 Seebrassen 200 2 40-50 Pizza 240 3 10-20 Grill Koteletts 4 8-12 Würstchen 4 10-12 Grillhähnchen 2 25-35 Gegrillter Kalbsbraten 0,6 kg 50-60

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Fra- ge kommt). DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEM- PERATUR UND ZEIT AUCH VON DER JEWEILIGEN MENGE UND QUALITÄT ABHÄNGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit niedrigem Rand geben. Der Rost muss hierbei ganz oben ein- geschoben werden, während die Fettpfanne unmittelbar dar- unter zu platzieren ist. Grill bei Backöfen mit Ventilator auf die Position , bzw. bei Multifunktionsöfen auf Position , , einstellen. Je nach Art der des Gerichts (Fleisch, Fisch, Gefl ügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitung einmal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt: Grillgut Zubereitungszeit in Minuten Empfohlen Dünnes Fleisch oder Scheiben 4-6 Normales Fleisch 5-8 Fisch ohne Schuppen 8-10 Fisch (z.B. Forelle, Lachs) 12-15 Würstchen 10-12 Sandwiches 2-5 HINWEIS

• Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.

• Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Refl exionsvermögen von Alu- minium könnte es zu einer Beschädigung des Grills kommen.

REINIGUNG DES GERÄTS

WICHTIG Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Geräts unterbrochen werden. Nicht selbstreinigende Backöfen müssen nach ihrer Verwen- dung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heiß sein, da sich in diesem Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunächst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärtigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklösung getränkten Lappenauswischen, nachspülen und trocknen. Sollten hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des In- nenraums einen mit Ammoniak getränkten Lappen legen, Tür schließen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem fl üssigen Haushaltsreiniger be- handeln, nachspülen und sorgfältig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seife und einen weichen Lappen verwenden. Niemals scheuernde Reinigungs- produkte in Pulverform verwenden. Zu vermeiden sind ferner sauere und alkaline Produkte (Zitro- nensaft, Essig, Salz, Tomaten usw.). Besonders die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuern- den Produkten behandelt werden. Ebenso wenig geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberfl ächen hervorrufen können. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen. Normalerweise genügt es, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwi- schen. Zur Beseitigung von hartnäckigen Rückständen sollte wie folgt vorgegangen werden: EMAILLIERTE TEILE Nur für Emailfl ächen ausdrücklich empfohlene Reinigungsmit- tel verwenden. Chlorhaltige Produkte sind unter allen Umstän- den zu vermeiden.

HINWEISE ZUR INSTALLATION

Dieses Gerät darf nur von entsprechend befugtem Fachperso- nal in Übereinstimmung mit den vor Ort geltenden technischen Aufl agen und EU-Bestimmungen installiert werden.: Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien). Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland). IEE-Norm zur Verkabelung. Strom führende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzählig vorhanden sind:

• Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort AUFSTELLUNG DES GERÄTS (siehe Fig. 5) Dieses Gerät gehört zur Klasse I. Eine Erdung ist gesetzlich vorgeschrieben. Bei einer Zuwider- handlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück. WICHTIG Der Schrank, in den das Gerät eingebaut wird, bzw. das dies- bezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85 ºC über der Raumtemperatur ausgesetzt. Bestimmte mit Kunststoffanteilen hergestellte Küchenmöbel neigen bereits bei niedrigeren als den angegebenen Tempe- raturwerten zu Verfärbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperatur- anforderungen eingebaut bzw. besteht kein Abstand von min- destens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

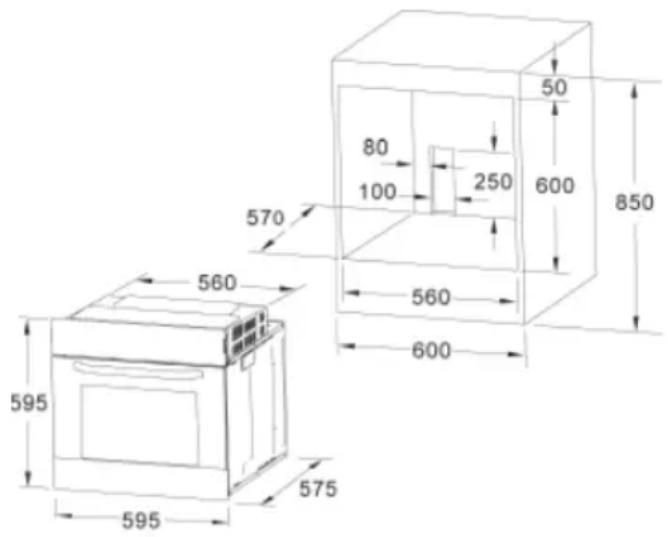

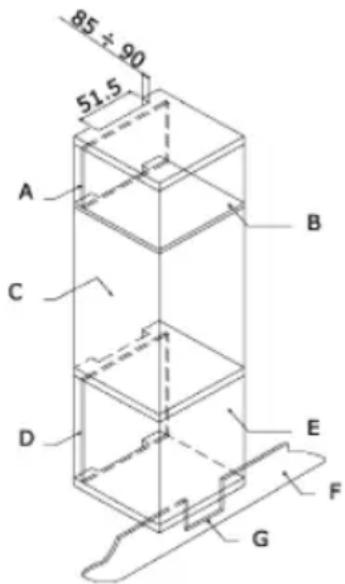

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Stan-

dardöffnung von 600 mm unterhalb des Kochfelds oder in eine Küchensäule eingebaut werden.

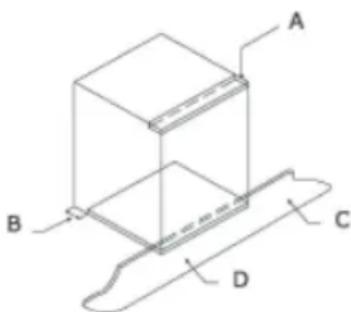

2. Beim Einbau des Backofens in eine Küchensäule muss auf

eine ausreichende Belüftung geachtet werden. Hierzu die Rückwand des Schranks abnehmen und wie in Fig. 5 darge- stellt eine Öffnung von mindestens 85-90 mm vorsehen.

3. Der Backofen muss am Aufstellungsort sicher befestigt

werden. Diesbezüglich sind die in den vier Ecken des Tür- rahmens vorgesehenen Schrauben “A” Fig. 5 zu verwenden. Fig. 5: Abmessungen für den Einbau von einfachen elektri- schen Backöfen mit einer Breite von 60 cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung inner- halb des Schranks.A. Halterung abnehmen. B. 75-90 mm Zwischenraum zwischen der Wand und dem rück- wärtigen Einbaubereich bzw. dem Schrankboden. C. Sockel. D. Anzubringende Blende. Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedarf für obere und untere Unterbringung und Halterung des rückwärtigen Bereichs der Einheit. A. Rückwand B. Lagerraum C. Hier Rückwand entfernen D. Rückwand E. Lagerraum F. Sockel G. Mindestlüftungsausschnitt 80 cm2 Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in einen Hochschrank. ELEKTRISCHER ANSCHLUSS Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt. Der elektrische Anschluss sollte vorzugsweise nach NICEIC-Standard vorgenommen werden. HINWEIS: DIESES GERÄT MUSS GEERDET WERDEN. Dieses Gerät muss über einen bequem zugänglichen automa- tischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden. WICHTIG Die Leiter des Netzkabels entsprechen der folgenden Farbco- dierung: Gelb/grün - Erde Blau- Nullleiter Braun- Phase

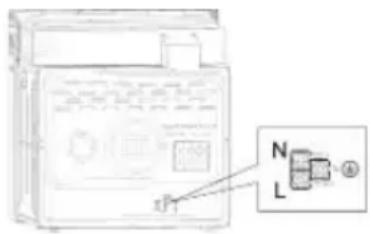

• Der gelb/grüne Leiter muss an die mit “E”, dem Erdungssym- bol oder die gelb/grün markierte Klemme gelegt werden.

• Der blaue Leiter muss an die mit “N” markierte Klemme gelegt werden.

• Der braune Leiter muss an die mit “L” markierte Klemme gelegt werden.

• Das Netzkabel darf an keiner Stelle eine Temperatur von mehr als 50 ºC über der Raumtemperatur erreichen.

• Beschädigte Netzkabel müssen durch ein vom Hersteller bzw. der zuständigen Kundendienststelle geliefertes gleich- wertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerät vom Netz trennen, Halteschrauben lösen und Rück-

wand des Geräts abnehmen.

2. Halteschrauben und Schrauben der Anschlussklemmen

lösen und altes Netzkabel entfernen.

3. Neues Kabel unter Beachtung der entsprechenden Farbco-

dierung anschließen und alle Schrauben wieder fest anzie- hen. Das neue Netzkabel muss hierbei den im Kapitel Tech- nische Angaben genannten Spezifi kationen entsprechen.

WARTUNG UND UNTERHALT

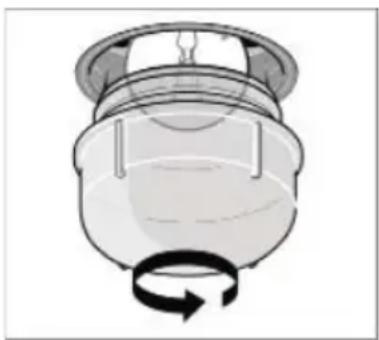

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunächst vom Netz getrennt werden. Während der Garantiezeit müssen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienststelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.AUSTAUSCH DER LAMPE DES INNENRAUMS (Fällt nicht unter die Garantie des Geräts.) Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bzw. 25 W für 300 ºC vom Typ E-14 zum Einsatz. ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmen und vorhandene Einsätze her- ausnehmen. Glasabdeckung zum Schutz der Glühbirne gegen den Uhrzei- gersinn herausdrehen. Fig. 9 (A). Alte Glühbirne herausnehmen, sicher und umweltfreundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben. Die neue Glühbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifi kationen entsprechen. ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnehmen unter Umständen ein entspre- chendes Werkzeug zum Einsatz gebracht werden muss.

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEI-

DUNG (Eine bereits in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.) Zur Aufrechterhaltung des Selbstreinigungseffekts muss der Backofen zur Entfernung von hartnäckigen Flecken und Rück- ständen jeweils auf mindestens 200 ºC aufgeheizt werden, da- mit diese nicht für immer bleiben. Wird die Verkleidung schwarz und glänzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verklei- dung alle Einsätze aus dem Backofen entnehmen. Die neue Verkleidung kann als Ersatzteil direkt über die ent- sprechende Abteilung des Herstellers bezogen werden (siehe Liste auf der hinteren Umschlagseite). Bei der Bestellung müs- sen hierbei der genaue Gerätetyp und die Baureihennummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind. TECHNISCHE ANGABEN INNENABMESSUNGEN Höhe: 346,5 mm Breite: 457 mm Tiefe: 410 mm Nutzvolumen: 70 Liter ELEKTRISCHE ANGABEN Nennspannung: 220 V - 240 V ~ 50 Hz Speiseanschluss:13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3 mm) LEISTUNGSAUFNAHME Oberhitze-Heizelement 950 W Grillheizelement 2.000 W Unterhitze-Heizelement 1.100 W Konvektionsheizelement 2.000 W Konvektionsmotor 33 W Grillmotor 4,1 W Kühlventilator 23 W Lampe des Backofens 25 W Max. Leistung 2.100 W/3.000 W Netzkabel: 3 x 1,5 mm
