Producttype	Wasmachine
Merk	Haier
Model	HW70B1426S
Nominale capaciteit	7 kg
Maximaal centrifugeren	1400 toeren/min
Energie-efficiëntieklasse	A+++
Gewogen jaarlijks energieverbruik	140 kWh/jaar
Gewogen jaarlijks waterverbruik	9240 L/jaar
Centrifuge-efficiëntieklasse	B
Aantal programma's	16
Hoofdprogramma's	Hygiënisch, Jeans, Sport, Lingerie, Wol, Gemengd, Synthetisch, Katoen, Dagelijks, Ultra wit, Express 15′, Babykatoen, Fijnwas, Handwas, Centrifugeren/Afvoeren, Trommelreiniging
Afmetingen (H × B × D)	845 × 595 × 600 mm
Netto gewicht	67 kg
Voeding	220-240 V ~ 50 Hz
Maximale stroom	10 A
Maximaal vermogen	2000 W
Waterdruk	0,03 – 1 MPa
Geluidsniveau (wassen/centrifugeren)	54 / 70 dB(A)
Speciale functies	Uitgestelde start, Kinderbeveiliging, Geheugen (M1/M2/M3), Aqua Stop
Installatietype	Vrijstaand
Veiligheid	Deurvergrendeling, Overloopbeveiliging, Anti-schuim
Onderhoud	Reiniging van het wasmiddellade, Pompfilter, Watertoevoerfilter, Trommelreiniging

Veelgestelde vragen - HW70B1426S HAIER

Hoe installeer ik de wasmachine Haier HW70B1426S?

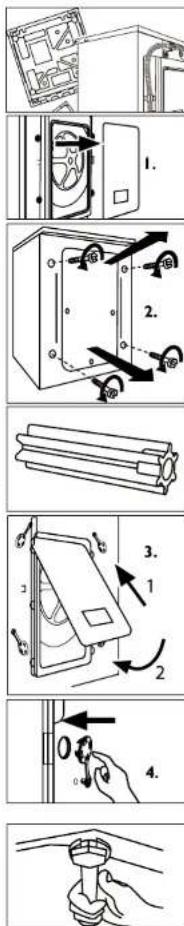

Verwijder de transportbouten aan de achterkant, draai de 4 bouten los en verwijder de afstandhouders. Schroef het achterpaneel weer vast en sluit de gaten af met de meegeleverde doppen. Stel de voeten af zodat de machine waterpas staat (gebruik een waterpas). Sluit de toevoerslang voor koud water aan (druk 0,03-1 MPa) en de afvoerslang (hoogte 80-100 cm). Sluit de stekker aan op een geaard stopcontact.

Wat is het meest energiezuinige programma voor katoen?

De programma's Katoen 60°C en Katoen 40°C bij volledige of halve belading zijn het meest efficiënt (conform het energielabel). Gebruik de standaardinstelling met maximale centrifugesnelheid en geactiveerde intensieve functie (niveau 3).

Wat moet ik doen als foutcode E1 verschijnt?

Fout E1 duidt op een afvoerprobleem. Reinig het pompfiler (linksonder achter het klepje). Controleer of de afvoerslang niet verstopt is en of de hoogte correct is (80-100 cm). Start na reiniging een nieuwe cyclus.

Hoe gebruik ik de functie Uitgestelde start?

Selecteer een programma, druk op de toets Uitgesteld einde en draai aan de programmakeuzeknop om de gewenste eindtijd in te stellen (in stappen van 30 min, van 0,5 tot 24 uur). De cyclus start automatisch om op de gekozen tijd te eindigen. Let op: de uitgestelde tijd moet langer zijn dan de programmaduur.

Kan ik de deur openen tijdens het wassen?

Nee, de deur is vergrendeld tijdens de cyclus. Wacht tot het programma klaar is of annuleer het (druk op Start/Pauze en daarna 3 seconden op Aan/Uit) en selecteer een Afvoerprogramma als er water aanwezig is. Forceer nooit de deur.

Hoe maak ik het pompfiler schoon?

Haal de stekker uit het stopcontact en wacht tot het water is afgekoeld. Open het onderhoudsklepje rechtsonder, plaats een platte bak onder de afvoerslang, verwijder de dop en laat het water weglopen. Draai het filter los, reinig het met stromend water en plaats het terug, goed aandraaien.

Wat betekent de code 'Unb' op het scherm?

De code 'Unb' duidt op een onevenwichtige belading in de trommel. Open de deur, verdeel het wasgoed gelijkmatig en verminder indien nodig de hoeveelheid. Start een nieuw centrifugerprogramma.

Welk wasmiddel gebruiken voor fijnwasprogramma's?

Gebruik voor de programma's Wol, Zijde of Fijnwas een speciaal vloeibaar wasmiddel. Vermijd poeder. Gebruik voor kleuren bij voorkeur vloeibaar wasmiddel. Houd u aan de doseringen op de verpakking.

Hoe activeer ik de kinderbeveiliging?

Start een programma, druk daarna tegelijkertijd op de toetsen Programma en Selectie gedurende ongeveer 3 seconden tot het vergrendelingssymbool verschijnt. Herhaal om te ontgrendelen.

Wat moet ik doen als de machine niet afvoert?

Controleer eerst het pompfiler (zie hierboven). Zorg ervoor dat de afvoerslang niet geknikt of verstopt is en dat het uiteinde niet onder water staat. De hoogte moet tussen 80 en 100 cm zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING HW70B1426S HAIER

Bedankt dat u hebt gekozen voor een product van Haler.

Lees de volgende instructies goed door voordat u de machine in gebruik neemt. Deze bevatten belangrijke informatie waarmee u de machine veilig en correct kunt installeren en optimaal kunt gebruiken en onderhouden.

Bewaar deze gebruikershandleiding op een gemakkelijk bereikbare plaats, zodat u deze altijd direct kunt raadplegen om uw apparaat veilig en correct te kunnen blijven gebruiken.

Als de machine doorverkocht, weggegeven of achtergelaten wordt wanneer u verhuist, geef deze gebruikershandleiding dan aan de nieuwe eigenaar, zodat hij of zij vertrouwd kan raken met de machine en de veiligheidswaarschuwingen.

Legenda

√ 1a Nee i Algemene informatie en tips ！ W Milieu-informatie

Afdanken

Dit symbool op het product, de accessoires of het materiaal bij de informatie geeft aan dat het product of de elektronische accessoires (bijv. kabel, Aqua Stop-slang) niet mogen worden weggegooid bij ander huisafval. Om mogelijke schade aan het milieu of de gezondheid als gevolg van ongereguleerde afvalverwerking te voorkomen, moeten deze voorwerpen worden gescheiden van ander afval en worden gerecycled. Dit bevordert het duurzame hergebruik van materiaalbronnen. Huishoudelijke gebruikers dienen contact op te nemen met de winkelier van wie ze het product hebben gekocht of met de plaatselijke autoriteiten voor informatie over hoe de machine op een milieuvriendelijke en veilige wijze kan worden verwerkt. Bedrijven dienen contact op te nemen met hun leverancier en de voorwaarden van de aankoop te controleren. Dit product en de bijbehorende elektronische accessoires mogen niet worden gemengd met commercieel afval.

3 Index

Veiligheid 4-5 Productomschrijving. 6 Bedieningspaneel. 7-10 Programma's 11 Verbruik. 12 Dagelijks gebruik 13-16 Onderhoud en reiniging. 17-19 Problemen oplossen 20-22 Installatie 23-25 Technische gegevens 26 Servicecentrum 27

Veiligheid

4

Voordat u de machine de eerste keer inschakelt...

... Zorg ervoor dat alle transportbouten verwijderd zijn. Zorg ervoor dat de elektriciteitskabel niet onder of in de machine vast komt te zitten. Zorg er ook voor dat de kabel niet is beschadigd en dat hiertoe ook geen risico bestaat. ... Zorg ervoor dat de zekering is ingesteld op 15 A. ... Gebruik een afzonderlijk geaard stopcontact voor de stroomtoevoer. ... Zorg ervoor dat de stekker altijd gemakkelijk te bereiken is. Houd de stekker vast om deze uit het stopcontact te verwijderen, niet het elektriciteitssnoer.

Controleer of de slangverbindingen en aansluitingen stevig zijn bevestigd en geen water lekken. ... Schakel de machine niet in tot alles correct is geïnstalleerd!

Doe dit niet ...

Sta kinderen of mensen met een beperking niet toe met de machine of verpakkingsmaterialen te spelen. Plaats de machine niet buiten, of ergens waar mogelijk waterlekkage kan optreden, zoals onder of nabij een gootsteen. Laat bij waterlekkage de machine op natuurlijke wijze drogen. Stel de machine niet bloot aan extreem hoge of lage temperaturen en direct zonlicht. Raak de machine niet aan en bedien deze niet op blote voeten of met natte handen. Gebruik geen ontvlambare wasmiddelen of chemische reinigingsmiddelen. Gebruik geen ontvlambare sprays in de buurt van de machine. Steek de stekker niet in het stopcontact en haal hem er ook niet uit in aanwezigheid van ontvlambaar gas. Plaats de machine niet rechtstreeks op een tapijt, of nabij een muur of meubels.

5

Veiligheid

Houd tijdens dagelijks gebruik van de machine...

Zorg ervoor dat de machine niet wordt gebruikt door mensen met fysieke, zintuiglijke of verstandelijke beperkingen, of met gebrek aan ervaring en kennis. Trek ritssluitingen dicht, maak losse draden vast en neem voorzorgsmaatregelen voor kleine items om te voorkomen dat het wasgoed in de knoop raakt. Gebruik waar nodig een geschikte zak of een geschikt netje. Trek de stekker na elke wasbeurt uit het stopcontact om elektriciteit te besparen en de veiligheid te verhogen.

Houd het onderste gedeelte van de deuropening schoon en houd de deur en wasmiddellade open wanneer de machine niet in gebruik is, om geurtjes te voorkomen.

Laat het elektriciteitssnoer vervangen door de fabrikant, leverancier of een andere gekwalificeerde persoon als dit beschadigd is geraakt.

Doe de volgende dingen niet...

Raak de deur niet aan tijdens het wasprogramma, deze wordt heet. Plaats geen zware voorwerpen of warmte- of vochtbronnen boven op de machine. Was geen rubberen of sponsachtige materialen op hete temperatuur. Open de wasmiddellade niet tijdens het wasprogramma. Open de deur niet met buitensporige kracht; deze is uitgerust met een systeem voor automatische vergrendeling en wordt ontrendend na afronding van het wasprogramma. Open de deur niet tekenen van water in het deurvenster zichtbaar is. Dek de machine niet af en pak deze niet in wanneer de machine bezig is of net klaar is, zodat het vocht de kans krijgt te verdampen.

Productomschrijving

4

De getoonde indeling kan licht afwijken van de indeling op de wasmachine die u hebt geleverd.

Wasmiddel-/wasverzachterlade

Transportbouten (T1-T4)

2 Deur

2 Achterpaneel

3 Werkblad

3 Schroeven achterpaneel (SI-S4)

4 Deurhende I

4 Elektrilteitsssnoer

5 Bediening spaneel

5 Waterinlaatklep

6 'Aan/UK'-kop

€ Afvoerslang

/ Onderhoudsklp

Accessoires

Controleer of de volgende accessoires en documentatie aanwezig zijn

Toevoerslang (1)

Afdichtpluggen (4)

Afvoerslangbeugel (1)

Gebruikershandleiding (1)

7

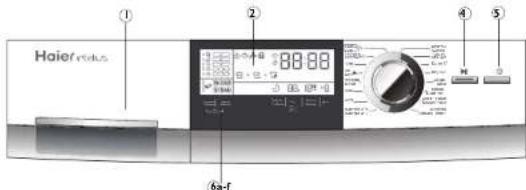

Bedieningspaneel

Wasmiddellade 2 Scherm 3 Programmaselectieknop 4. Start/Pauze-knop 5 Aan/Uit-knop 6 Functieknoppen (a-f)

a Programma b Programma

Selectie

Selectie

Temperatuur

Eind uitgesteld

Wasmiddellade

Compartiment 1: Alleen waterinlaat, geen wasmiddel.

Compartiment 2: Wasmiddel voor programma's, met uitzondering van het programma spoelen/centrifugeren.

Compartiment 3: Wasverzachter, parfum, enz.

Raadpleeg de gebruiksaanwijzing op uw wasmiddel voor informatie over welk type wasmiddel geschikt is voor de verschillende wastemperaturen.

Display

Wanneer de machine is ingeschakeld, lichten zes verschillende secties van het display op (zie de volgende pagina's). Wanneer de machine in werking is, wordt het display na verloop van tijd uitgeschakeld (energiebesparende modus) of aan de programmakeuzeknop wordt gedraaid.

Programmakeuzeknop

Door aan deze knop te draaien, kan een van de 16 programma's worden geselecteerd. Het bijbehorende LED-lampje gaat dan branden en de standaardinstellingen worden weergegeven.

'Start/Pauze'-knop

Druk op deze knop om het huidig weergegeven programma te starten of te onderbreken. Wanneer de machine bezig is, licht het bijbehorende symbool op of knippert het lampje om aan te geven dat het programma is onderbroken.

'Aan/Uit'-knop

Druk op deze knop om de machine in te schakelen. Het display licht op. Druk hier gedurende twee seconden opnieuw op om de machine uit te schakelen. Als er gedurende een bepaalde tijd geen paneelonderdelen of programma's worden geactiveerd, wordt de machine automatisch uitgeschakeld.

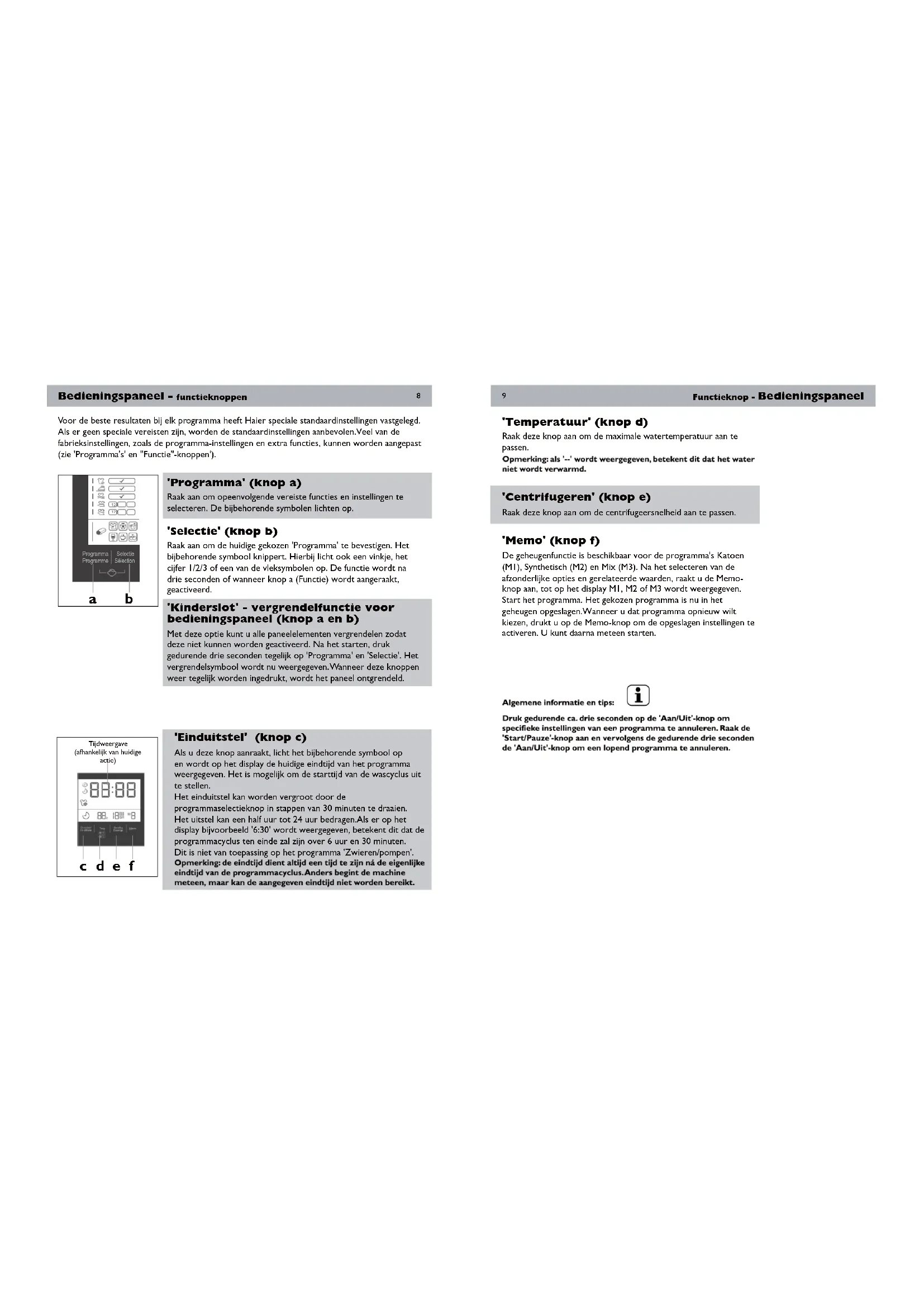

Bedieningspaneel - functieknoppen

8

Voor de beste resultaten bij elk programma heeft Haier speciale standaardinstellingen vastgelegd. Als er geen speciale vereisten zijn, worden de standaardinstellingen aanbevolen. Veel van de fabrieksinstellingen, zoals de programma-instellingen en extra functies, kunnen worden aangepast (zie 'Programma's' en "Functie"-knoppen).

'Programma' (knop a)

Raak aan om opeenvolgende vereiste functies en instellingen te selecteren. De bijbehorende symbolen lichten op.

'Selectie' (knop b)

Raak aan om de huidige gekozen 'Programma' te bevestigen. Het bijbehorende symbool knippert. Hierbij licht ook een vinkje, het cijfer 1/2/3 of een van de vleksymbolen op. De functies worden na drie seconden of wanneer knop a (Functie) wordt aangeraakt, geactiveerd.

'Kinderslot' - vergrendelfunctie voor bedieningspaneel (knop a en b)

Met deze optie kunt u alle paneelelementen vergrendelen zodat deze niet kunnen worden geactiveerd. Na het starten, druk gedurende drie seconden tegelijk op 'Programma' en 'Selectie'. Het vergrendelsymbool wordt nu weergegeven. Wanneer deze knoppen weer tegelijk worden ingedrukt, wordt het paneel ontgrendeld.

'Einduitstel' (knop c)

Als u deze knop aanraakt, licht het bijbehorende symbool op en wordt op het display de huidige eindtijd van het programma weergegeven. Het is mogelijk om de starttijd van de wascyclus uit te stellen.

Het einduitstel kan worden vergroot door de programmaselectieknop in stappen van 20 minuten te draaien. Het uitstel kan een half uur tot 24 uur bedragen. Als er op het display bijvoorbeeld 6:30' wordt weergegeven, betekent dit dat de programmacyclus ten einde zal zijn over 6 uur en 30 minuten. Dit is niet van toepassing op het programma 'Zwieren/pompen'. Opmerking: de eindtijd dient altijd een tijd te zijn na de eigenlijke eindtijd van de programmacyclus. Anders begint de machine meteen, maar kan de aangegeven eindtijd niet worden bereikt.

FunctieKnop-Bedieningspaneel

'Temperatuur' (knop d)

Raak deze knop aan om de maximale watertemperatuur aan te passen.

Opmerking: als ...' wordt weergegeven, betekent dit dat het water niet wordt verwarmd.

'Centrifugeren' (knop e)

Raak deze knop aan om de centrifugeersnelheid aan te passen.

'Memo' (knop f)

De geheugenfunctie is beschikbaar voor de programma's Katoen (M1), Synthetisch (M2) en Mix (M3). Na het selecteren van de afzonderlijke opties en gerelateerde waarden, raakt u de Memoknop aan, tot op het display M1, M2 of M3 worden weergegeven.

Start het programma. Het gekozen programma is nu in het geheugen opgeslagen. Wanneer u dat programma opnieuw wilt kiezen, drukt u op de Memo-knop om de opgeslagen instelling te activeren. U kunt daarna meteen starten.

Druk gedurende ca. drie seconden op de 'Aan/Uit'-knop om specifieke instellingen van een programma te annuleren. Raak de 'Start/Pauze'-knop aan en vervolgens gedurende drie seconden de 'Aan/Uit'-knop om een lopend programma te annuleren.

Bedieningspaneel - symbolen op scherm
Functie	Functie (Vlekverwijdering)
Verkorte duur programmacyclus	Standaardinstalling, geen opties
Anti-kreuk (na einde cyclus)	Sport
Anti-kreuk (pauze spoelcyclus)	Gras
Intensieve hoofdwascydus (1 t/m 3)	Wijn
Extra spoelcyclus (1 t/m 3)	Koffie
	Fruit
Basisstatusindicatie	Indicatie programmacyclus	Programma-installingen
Deur is vergrendeld (in werkig)	Wascyclus worden uitgevoerd	Einduitstel geacciveerd
Bedieningspaneel vergrendeld	Spoelcyclus worden uitgevoerd	Instelling voor maximale wastemperaatur
Er is geen watertoevoer	'Zwieren/pompen' cyclus worden uitgevoerd	Instelling voor maximale rpm rotadieselheid
Deur is open	M Memo-insteling

Programma Temp. max.	Installing	2 3	1 Vezeltype	Ingestelde centrifugeer- snelheid
Hygienisch 95 °C	95 °C	√	Katoen/synthetisch	1000 rpm
Jeans	0-60 °C	40 °C	√	Jeans
Sport	0-40 °C	30 °C	√	Sportkleding
Ondergoed	0-60 °C	40 °C	√	Ondergoed
Wol	0-40 °C	-	√	Wollen kleding
Mix	0-60 °C	40 °C	√	Katoen/synthetisch
Synthesisch	0-60 °C	30 °C	√	Chemische verzels
Katoen	0-90 °C	40 °C	√	Katoen/synthetisch
Bontc was	0-40 °C	40 °C	√	Katoenvezels
10 Ultra wit	0-60 °C	40 °C	√	Katoen/synthetisch
Express 15'	0-30 °C	20 °C	√	Katoen/synthetisch
Baby Care	0-90 °C	90 °C	√	Katoen/synthetisch
Delicaat	0-40 °C	30 °C	√	Zijde of wol
Handwas	0-40 °C	30 °C	√	Katoenvezels
				mpr 0041
16 Zelfreinigting	-	90 °C	√	1000 rpm

Verbruik

12

Door lokale omstandigheden wijken aangegeven verbruikswaarden mogelijk af.

Programma	Max. beladingkg	EnergiekWu	WaterL	Temp.°C	Wastijd uwrmin	Prestatie centrifugeren/ drogen %
Hygienisch 95 °C	2	2,00	36,0	95 Auto	---
Jeans	4 0,56	40,0	40 Auto	---
Sport	2 0,26	35,0	30	0:25	---
Ondergoed	4 0,50	40,0	40	1:19	---
Vol	1 0,10	50,0	--	0:42	--
Mix	4 0,56	34,0	40 Auto	---
Synthetisch	4 0,25	46,0	30 Auto	---
Katoen 40°c*	3.5	0,47	36,0	40 Auto	<53
Katoen 60°c*	3.5	0,68	37,0	60 Auto	<53
Katoen 60°c*	7	0,62	44,0	60 Auto	<53
Bonte was	4 0,58	46,0	40	1:20	---
Ultra wit	2	0,60	45,0	40	1:14	---
Express 15'	1	0,20	20,0	20	0:15
Baby Care	4	2,00	67,5	90	2:05
Delicaat	1	0,25		50,0	30	0:56
Handwas	2	0,25		36,0	30	0:57
Zwieren/pompen	7	0,10		---	--	0:13
Zelfreiniging	---	1,80	15,0	90	1:05	---

Algemene informatie en tips:

Standaardprogramma volgens het Energielabel (2010/30EU): Katoen 60°C / 40°C met max. centrifugeersnelheid en geactiveerde Intensief-functie (niveau 3) (anderen zijn standaardinstelling).

De standaard katoenwasprogramma's op 60°C en 40°C zijn geschikt voor de alledaagse katoenwas. Dit zijn de efficiëntieprogramma's voor het wassen van katoenen wasgoed vanuit het oogpunt van gecombineerde energie- en waterverbruik. De daadwerkelijke watertemperatuur kan verschillen van de watertemperatuur die voor de cyclus staat aangegeven.

13

Dagelijks gebruik

Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik (binnenshuis). Als de machine wordt gebruikt voor commerciële, industriële of andere doeleinden dan aangegeven, is de fabrieksgarantie niet langer geldig. Houd altijd de instructies op waslabels aan. Was alleen wasgoed dat geschikt is voor de wasmachine.

Elektriciteitstoevoer

Sluit de machine aan op het elektriciteitsnet (220V tot 240V / 50Hz)

Wateraansluiting

Draai de kraan open. Het water moet schoon en helder zijn.

Waarschuwing:

Draai voor gebruik de kraan open en controleer of er lekkages zijn.

Wasgoed voorbereiden

Sorteer het wasgoed op basis van de soort stof (katoen, synthetisch, wol of zijde) en de mate van bevuiig. Scheid de witte was van de gekleurde was. Was gekleurde was eerst met de hand om te controleren op verkleuring of het uitlopen van kleuren.

Kledingstukken zonder zoom, ondergoed en fijn geweven textiel, zoals vitrage, dienen in een waszak te worden gewassen (het verdient overigens aanbeveling deze niet in een wasmachine te wassen). Sluit ritsen en haakjes, controleer of knopen goed zijn vastgenaaid, en doe kleine items, zoals sokken, riemen en bh's, in een waszak.

Vouw grote items, zoals beddenlakens, spreien, etc., open. Keer kledingstukken binnenstebuiten. Leeg zakken (sleutels, munten, etc.) en verwijder harde decoratievoorwerpen (bijv. broches).

Waarschuwing!

Items die niet van textiel zijn, kleine, losse items en items met scherpe kanten kunnen schade aan kleding en de machine veroorzaken. Ook kunnen er storingen optreden.

Dagelijks gebruik

14

Wasgoed in de machine doen

1. Open de deur en leg het wasgoed stuk voor stuk in de machine.
2. Let op het maximale gewicht. Controleer of er een hand rechtop bovenop de waslading past. Sluit de deur voorzichtig.
3. Sluit de deur voorzichtig.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat eventuele schadelijke residuen kunnen worden verwijderd.

Wasmiddel kiezen

De kwaliteit van het gebruikte wasmiddel is bepalend voor het wasresultaat. Gebruik alleen wasmiddelen die in een wasmachine kunnen worden gebruikt en gebruik waar nodig specifieke wasmiddelen, zoals voor synthetische vezels en wol. Neem altijd de aanbevelingen van wasmiddelproducenten in acht.

Algemene informatie en tips:

Verwijder voor de volgende cyclus de restanten van het wasmiddel. Houd u aan de doseringsvoorschriften op de verpakking van het wasmiddel.

Wasmiddel toevoegen

Open de wasmiddellade en voeg het nodige wasmiddel en wasverzachter toe in de daarvoor bestemde compartimenten. Sluit de lade zacht. (Zie de instructies met betrekking tot de wasmiddellade)

Belangrijke informatie: bij een voorwasprogramma moet wasmiddel toegevoegd worden in beide compartimenten I en II.

Voor andere programma's geen wasmiddel toevoegen in compartiment I.

Voeg vloeibaar wasmiddel toe in het hoofdcompartiment, en verdun in geval van geconcentreerd vloeibaar wasmiddel. Vermijd overmatig gebruik van wasmiddel, omdat kunstmatige vezels beschadigd kunnen worden. Volg de instructies op de verpakking van het wasmiddel. Gebruik geen vloeibaar wasmiddel in voorwasmodus of wanneer "uitstel" is geselecteerd. Vermijd overmatig gebruik van wasverzachter, omdat kunstmatige vezels beschadigd kunnen worden.

Dagelijks gebruik

Een programma selecteren

Voor de beste wasresultaten selecteer je een programma dat overeenstemt met het soort was en hoe vuil de was is. Selecteer het gewenste programma door de programmaknop te draaien.

Opties selecteren

Selecteer de gewenste opties (zie 'Bedieningspaneel').

Start het wasprogramma

Raak de 'Start/Pauze'-knop aan om te starten. De machine gebruikt de ingevoerde instellingen. U kunt hier alleen wijzigingen in aanbrengen door het wasprogramma te annuleren. Aan het eind van een programmacyclus wordt 'End' (Einde) weergegeven. Daarna wordt de machine automatisch uitgeschakeld.

Onderbreken - een wasprogramma annuleren

Druk op de 'Start/Pauze'-knop om een lopend programma te onderbreken. Druk opnieuw op de knop om de cyclus te hervatten. Om een lopend programma en alle instellingen te annuleren, drukt u op de 'Start/Pauze'-knop en vervolgens drukt u gedurende drie seconden op de 'Aan/Uit'-knop.

Algemene informatie en tips:

Wees zorgvuldig bij het selecteren van programma-instellingen en maak hierbij gebruik van de waslabels en de wasvoorschriften. Als u wasgoed direct na afloop van de cyclus uit de machine verwijdert, treedt er minimale kreukvorming op.

Na het wassen

Draai de waterkraan dicht en haal de stekker uit het stopcontact. Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat de deur open wanneer de machine niet wordt gebruikt.

Dagelijks gebruik

16

Wasvoorschriften

Wassen

Maximale

wastemperatuur 95°C - normaal proces

Maximale

Maximale wastemperatuur 60°C - normaal proces

60°C - mild proces

Maximale

Maximale wastemperatuur 40°C - normaal proces

Maximale

Maximale wastemperatuur 40°C - mild proces

Maximale wastemperatuur 40°C - extra mild proces

Maximale

Alleen zuurstof / geen chloor

chloor

Niet bleken

Drogen toegestaan

normale temperatuur

Drogen toegestaan lage

temperatuur

Niet drogen in

droogtrommel

Drogen aan de lijn

Plat drogen

Strijken

Strijken op een

maximale temperatuur van 200°C

Strijken op een

maximale temperatuur van 150°C

Strijken op een maximale

temperatuur van

zonder stoom (strijken

met stoom kan permanente

schade toebrengen)

Professionele textielverzorging

Professioneel reinigen in

tetrachlooretheen

Professioneel reinigen in

koolwaterstof

Niet chemisch reinigen

reinigen

Professioneel nat reinigen

reinigen

Niet professioneel nat reinigen

reinigen

17

Onderhoud en reiniging

De wasmiddellade reinigen

Verwijder de restanten van het wasmiddel regelmatig uit de lade. Trek de lade zo ver mogelijk naar buiten (1) en druk op de ontgrendeling (2) om de lade te verwijderen. Spoel de lade daarna uit met water tot deze schoon is en plaats de lade terug in de machine.

De machine reinigen

Haal de stekker uit het stopcontact voordat u de machine reinigt of onderhoudswerkzaamheden verricht. Gebruik een zachte doek met vloeibare zeep om de behuizing en rubberen onderdelen van de machine te reinigen. Gebruik geen organische chemische middelen of schuurmiddelen.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat eventueel schadelijke residuen kunnen worden verwijderd.

Milieu-informatie

Houd de aanbevolen maximale belading aan om zo economisch mogelijk gebruik te maken van energie, water, wasmiddel en tijd.

Overschrijd de aangegeven doseringen niet.

Kies altijd de laagst mogelijke wastemperatuur.

Moderne wasmiddelen werken ook efficiënt bij temperaturen onder de 60°C.

Gebruik alleen een hogere temperatuur voor erg vuil wasgoed.

Het wordt aanbevolen de maximale centrifugeersnelheid te gebruiken als u het wasgoed daarna nog in een droogtrommel droogt.

Onderhoud en reiniging

18

Pompfilter

Controleer het pompfilter regelmatig en als de machine

- geen water meer afvoert - niet meer draait - uitzonderlijk veel lawaai maakt.

Gevaar op brandwonden! Het water in de pomp kan heet zijn. Geef het water de tijd om af te koelen voordat u aan de slag gaat met de pomp.

1. Schakel de machine uit en trek de stekker uit het stopcontact.
2. Open de serviceklep. U kunt hiervoor een schroevendraaier of munt gebruiken.
3. Vang het water op in een platte bak. Er kan nog redelijk wat in zitten!
4. Trek de afvoerslang eruit en houd deze boven de opvangbak.
5. Verwijder de afdichting uit de afvoerslang.
6. Nadat al het water uit de slang is gelopen, draait u het pompfilter linksom los en verwijdert u het filter.
7. Verwijder verontreinigingen en vuil.
8. Maak het pompfilter voorzichtig schoon onder de kraan.
9. Plaats het weer stevig terug.
10. Sluit de afvoerslang en sluit deze weer aan op de machine.
11. Sluit de serviceklep.

Waarschuwing!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig dicht zit, kan er water ontsnappen.

Onderhoud en reiniging

Waterinlaatklep en inlaatklepfilter

Reinig het inlaatklepfilter regelmatig om te voorkomen dat de watertoevoer door vreemde stoffen wordt geblokkeerd.

Langere tijd inactief

Als de machine gedurende langere tijd niet wordt gebruikt, trekt u de stekker uit het stopcontact (1) en draait u de waterkraan dicht (2). Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat de deur openstaan als de machine niet wordt gebruikt.

Controleer het snoer, de watertoevoer en -afvoer voor het volgende gebruik. Zorg ervoor dat alles goed is aangesloten om lekkages te voorkomen.

Kies het beste wasmiddel

	Universeel	Kleur	Delicaat	Spezial	Wasverzachter
Wol	-	-	-	L	O
Mix	L/P	L/P	-	-	O
Synthesisch	L/P	L/P	L	-	O
Katoen	L/P	L/P	-	-	O
Express 15'	L	L	-	-	O
Delicaat	-	-	L	-	O

	Wasmiddel	Temperatuur range in °C
L	Vloeistof	cold - 60
P	Poeder	40 - 90
o	Facultatief	-
-	Nee	-

Displaycode
Code	Oorzaak	Oplossing
Auto	Automatische opsporing van de lading	Opporen gewicht van de waslading, wacht tot deprogrammatijord wordt weergeveen.
Loi/HALF/FULL/HI	Wegen waslading in de trommel.	Wacht tot de programmatijord wordt weergeveen.Lo =kleine lading; HALF = halvolle lading;FULL = optimale lading; HI = volle lading.
1:25	Resterendeijd van de wascyclus.	Bekijk het symbol dat erbjt staat.
19:30 Resterendeijd van de wascyclus. De eindhoven i	s mogetig verstaed - bekijk hetsymbol.
Lock	Door cannot be opened due to water level orhot water in the drum	Wait to the end of program or cancel the program and selectthe drain program In case of hot water is the drum toavoid scalding select a handwash program and wash severalminutes and then select a draining program before open thedoor.
End Ende programme.	Einde van het programme.
El Afvoerfout, water worden Niet afgevoerd. Maak het pompifelter schoon.	Controleer of de afvoerslang Niet isgeblokkeerd en of deze correctisgemonteerd.
E2 Vergrendeling - fouit. Sluit de deur goed.
E4 Waterniveau Niet binnen 8 minutenebereikt.	Controleer of de watertoevoer enwaterdruk normal is.Afvoerslang hebteen zelfvevelend vermogen.
E8	Veilig waterniveau - fouit.	Auto vrijgeveen, anders neem contact op methet servicecentrum.
F3	Temperatuursensor - fouit	Neem contact op met het servicecentrum.
F4	Fout in de waterverwarmer (verschijt aanhet eind van een cyclus).	Neem contact op met het servicecentrum.
F7	Motor - fouit.	Neem contact op met het servicecentrum.
Fb	Overstroming.	Draai de kranain direct dicht.Neem contact op met het servicecentrum.
FA	Waterniveau - sensorfout.	Neem contact op met het servicecentrum.
FC	Elektronische controle - fouit.	Neem contact op met het servicecentrum.
Unb	Onstabile lading en onmogelijk tezwieren.	Controleer en verdelt het wasgoed in de trommel.Verminder de lading in de trommel wonneer tewaar: Herstart met een zwierprogramma.

21

Het huidige programma en de bijbehorende instelling worden slechts voor een korte periode bewaard. U moet waarschijnlijk een nieuwe programmacyclus starten.

Als er een wasprogramma actief is op het moment dat de stroomstoring optreedt, worden de deur mechanisch vergrendeld.

Open de deur nooit als er nog water zichtbaar is door het glas.

Dit water kan heet zijn en brandwonden veroorzaken! Het water moet op het niveau staan zoals beschreven in het gedeelte 'Pompfilter'. Trek daarna aan de hendel onder de serviceklep tot u een klik hoort om de deur te ontgrendelen.

Plaats vervolgens alle onderdelen terug.

Problemen oplossen zonder displaycode

Probleem	Oorzaak	Oplossing
De wasdroogcombinatiewerk nicht.	Het programme is nog nichtgestart.De deur zich Niet goed zich.De machine is Niet ingeschakeld.Stroomstoring.	Druk op de 'Start/Pauze'-knop.Sluit deour goed.Schakel de machine in.Controler de stroomtoevoer.
De wasmachine wordeniet gemvuld met water.	Geen programme gekozen.Geen water.Toevoerslang is afgesloten.Filter van de toevoerslang isgeblookeerd.Waterdruk is minder dan0,03 MPa.Storing in de watertoevoer.	Start het gewenste programme.Controler de waterkaan.Controler de toevoerslang.Verwijder de blokkade in hetfilter van de toevoerslang.Controler de waterdruk.Zorg dat er water wordentoegevoerd.
De machine voert wateraf terwijlDEXe met waterwordt gemvuld	De hoogte van de afvoerslang islager dan 80 cm.Het uiteinde van de afvoerslangkan in het water staan.	Zorg ervoor dat de afvoerslangcorrect worden gemonteerd.
Problemen oplossen
Probleem	Oorzaak	Oplossing
Fout in de afvoer.	Pompfilter is geblokkaerd.Het uiteinde van de afvoerslangligh hoger dan 100 cm boven het vloerniveau.Afvoerslang is geblokkaerd.	Maak het pompfilter schoon.Controlleur of de afvoerslang correct is gemonteen. Verwijder de blokkade in de afvoerslang.
Sterke trilling tijdenscentrifugeren.	Machine is Niet correct geladen.Wasmachine staat op een ongelijkoppervlak of staat Niet waterpas.Niet alle transportbauten zijn verwijderd.	Pas de hoeveelheid wasgoed aan.Zorg ervoor dat de machine op een geldijk oppervlak en waterpas staat.Verwijder alle transportbauten.
De machine stopcvoordat de wascyclus is voltooid.	Water- of elektriciteitstoring.	Controlleur de stroom-en watertoevoer.
De machine stopcgedurende een bepaalde tijd.	Geen foutcode weergegeven?Is de machine bezig met deweekcyclus?Programma is afgebrozen.	Activater het display (zie 'display')Raalk 'Start/Pauze' aan om te hervatten.Annuleer het programme indien nodig.
Er is te veel schuimaanwezig in de trommelen/of wasmiddellade.	Het wasmiddel is Niet geschikt.Overmatig wasmiddelgebruik.	Controlleur dewasmiddelaanbevelingen.Verminder de hoeveelheidwasmiddel
Automatische aanpassingvan de wastijd.	De duur van het wasprogrammawordt aangepast.	Dit is normal en heeft geeninvloed op de functionaliteit.
Er worden nichtgecentrifugeerd.	Het wasgood is Niet in balans.	Controlleur de machine Niet tezwaar is geladen en voor opnieuw een centrifugeeryclesuit.

Algemene informatie en tips:

Als er tijdens de centrifugeercyclus te veel schuim wordt gedetecteerd, stopt de motor met werken en wordt de afvoerpomp gedurende 90 seconden geactiveerd. Als het drie keer op rij mislukt om het schuim te verwijderen, wordt het programma gestopt zonder dat er is gecentrifugeerd.

Installatie

Voorbereiding

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen onderplaat. Als u de verpakking opent, ziet u mogelijk waterdruppeltjes op de plastic zak en het deurvenster. Dit is normaal en is het gevolg van watertests in de fabriek.

Demonteer de transportbouten

De transportbouten zijn bedoeld om ervoor te zorgen dat de onderdelen die trilling in de machine tegengaan tijdens het vervoer vastgeklemd blijven zitten.

1. Verwijder het paneel aan de achterzijde.
2. Verwijder de bouten aan de achterzijde en haal de plastic afstandhouders uit het binnenste van de machine.

Algemene informatie en tips:

Bewaar de transportbouten op een veilige plaats voor later gebruik. Als de machine naar een andere locatie moet worden verplaatst, plaats dan eerst de transportbouten terug. Zo kan schade aan de machine worden voorkomen.

1. Wanneer u het achterpaneel terugplaatst, zorg dat de ronding naar buiten wijst. Het paneel moet worden geplaatst met behulp van de twee openingen.
2. Vul de overgebleven gaten met afdichtpluggen

De poten verstellen

Verstel de poten zodat de machine recht staat. Dit vermindert tijdens gebruik trillingen en dus lawaai. Ook slijt de machine hierdoor langzamer. Het verdient aanbeveling om bij het verstellen gebruik te maken van een waterpas. De vloer moet zo stabiel en vlak mogelijk zijn.

Installatie

Toevoerslang - waterbeheersysteem

De Aqua Stop-toevoerslang is belangrijk voor de veiligheid en algemene controle. De kleppen reguleren de watertoevoer en sluiten de toevoer meteen af als de slang lekt.

1. Sluit de moer op de toevoerslang aan op de aansluiting van de waterklep.
2. Sluit de toevoerslang aan op een waterkraan.

Waarschuwing:

De machine is alleen geschikt voor toevoer van koud water! Gebruik de slangen die bij de machine zijn geleverd. Oude slangensets mogen niet worden hergebruikt.

Afvoerslang

De afvoer kan op verschillende manieren worden geïnstalleerd. De afvoerslang moet altijd ergens in het traject 80 tot 100 cm hoog zitten. Plaats indien mogelijk de afvoerslang in de klem aan de achterkant van de machine.

1. Afvoerslang naar wasbak

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats te houden en uit het water te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

2. Afvoerslang naar wasbaksifon

De aansluiting moet goed worden afgesloten en op de daarvoor bestemde adapter boven de sifon worden aangesloten!

Installatie

3. Afvoerslang naar riolering

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

Waarschuwing:

De afvoerslang mag niet in water worden ondergedompeld en moet stevig bevestigd en lekvrij zijn. Als de afvoerslang op de grond wordt geplaatst of als de pijp op een hoogte van minder dan 80 cm ligt, zal de wasmachine constant water afvoeren terwijl de machine wordt gevuld (zelfhevelend). De afvoerslang mag niet worden verlengd. Neem, indien nodig, contact op met het servicecentrum.

Aansluiting op het elektriciteitsnet

Voordat u de machine aansluit, moet u altijd controleren of:

• het stopcontact geschikt is voor het maximale voltage van het apparaat (de zekering moet goedgekeurd zijn voor minimaal 15 A).
• het voltage voldoet aan de vereisten.
• het stopcontact geschikt is voor de apparaatstekker.
• het stopcontact geaard is. Opmerking - alleen VK: een 13A-zekering moet in het VK voldoen aan de BS1362-standaard.

Technische gegevens

26

Algemene technische informatie over de machine

HW70-B1426

HW70-B1426S

	zH 05/-V042 - 022norb#6
Max. werkstroom (A)	10
Waterdruk (MPa)	0,03≤P≤1
Nominate belading (kg)	7
Centrifugeersnelheid (rpm)	1400
Wasprogramma's	16
Max. vermogen (W)	2000
Afmetingen (H x D x B mm)	845 x 600 x 595
Netto gewicht (kg)	67
Stroomverbruik wonneer machine volledig is uitzeschakeld (W)	0,2
Stroomverbruik van de stand "ingeschakeld lately" (W)	0,2

27

Servicecentrum

Raadpleeg bij problemen het gedeelte Problemen oplossing van deze handleiding. Meer informatie over ons servicecentrum vindt u op de garantiekaart.

Zie voor alle andere landen het gedeelte Service en Ondersteuning op www.haier.com. U kunt antwoorden vinden op veelgestelde vragen en uw serviceaanvraag activeren.

Handelmark	Haus
Model Ref.	M/W 3.814260-W973-814265
Nominalisiern Vermögen (in)	?
Energie-effizienteklass	A + ++
Energieverbruktur per Jahr (kWh): 1	141
Energieverbruktur von katoen 60 °C, volatl (kWh / cyclus)	0,82
Energieverbruktur von katoen 60 °C, deelast (kWh / cyclus)	0,81
Energieverbruktur von katoen 60 °C, deelast (kWh / cyclus)	0,47
Gewogen stroomverbruktur van de ulststand	0,2
Gewogenenergieverbruktur van de aan-stand	0,2
Watevaterbuktor per jahr (L): 2	9240
Zwäraren-drogeefficienstklasse 3	5
Max. zwischenhald (tpm) 4	1403
Resterende vochtighefte (%) 4	53
standardsd 60 °C katoen programme 5)	Katoen 60 °C met instelling op max. centrifugotorenal en geaïveerde intensieve functie (niveau 3)
standardsd 40 °C katoen programme 5)	Katoen 40 °C met instelling op max. centrifugotorenal en geaïveerde intensieve functie (niveau 3)
Programmatist van katoen 60 °C, volatl (min)	178
Programmatist van katoen 60 °C, deelast (min)	178
Programmatist van katoen 40 °C, deelast (min)	172
DuiR van de aan-stand (min) 6)	-
Luchtgeldur (wassen / centrifugeren) (dB (A)) 7)	54/70
Type	"voorteder"vrilstaard
1) Gebaseerd erop 220 standard wascyl voor katoen programma's op 60 ° C en 40 ° C bij volvige en geedeelteijke lading hem het verwulkn van de Spaarstanen. Het werkelijkige energieverbrukt is afankelijk van hoel het apparatus waart gebruikt.
2) Gebaseerd erop 220 standard wascyl voor katoen programma's op 60 ° C en 40 ° C bij volvige en geedeelteijke lading. Actueller waterverbrukt hargt af van hoel het apparatus waart gebruikt.
3) Klassen G is de minst efficiente an klasse A is de meest efficiente
4) Op basis van het standard 60 ° C katoenprogramma bij volei be lasting en de standard 40 ° C katoenprogramma bij deelast
5) "standard 60 ° C katoenprogramma" en "standard 40 ° C katoenprogramma" zijn de standaat wassprogramma's waarmaar de informatie op het etkel en fiche verrijven. Deze programme's zijn geschakt om voill katoen wasgeood normaal te renigden en zij zijn de meest efficiente programme's op het gebied van gecombinatieerde energia-en waterverbrukt.
6) In het gewel dat er een energiebeheersystem is
7) Op basis van de standard 60 ° C katoen programme bij volledige belasting

Haier Benelux

Route de Lennik 451
