HW70B1426S - Waschmaschine HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Waschmaschine
Marke	Haier
Modell	HW70B1426S
Nennkapazität	7 kg
Maximale Schleuderdrehzahl	1400 U/min
Energieeffizienzklasse	A+++
Jährlicher gewichteter Energieverbrauch	140 kWh/Jahr
Jährlicher gewichteter Wasserverbrauch	9240 L/Jahr
Schleudereffizienzklasse	B
Anzahl der Programme	16
Hauptprogramme	Hygiene, Jeans, Sport, Feinwäsche, Wolle, Mischwäsche, Synthetik, Baumwolle, Täglich, Ultra Weiß, Express 15', Baby Baumwolle, Delikat, Handwäsche, Schleudern/Abpumpen, Trommelreinigung
Abmessungen (H × B × T)	845 × 595 × 600 mm
Nettogewicht	67 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximaler Strom	10 A
Maximale Leistung	2000 W
Wasserdruck	0,03 – 1 MPa
Geräuschpegel (Waschen/Schleudern)	54 / 70 dB(A)
Sonderfunktionen	Startzeitvorwahl, Kindersicherung, Speicher (M1/M2/M3), Aqua Stop
Installationstyp	Freistehend
Sicherheit	Türverriegelung, Überlaufschutz, Schaumerkennung
Wartung	Reinigung der Waschmittelschublade, Pumpenfilter, Zulauffilter, Trommelreinigung

Häufig gestellte Fragen - HW70B1426S HAIER

Wie installiere ich die Waschmaschine Haier HW70B1426S?

Entfernen Sie die Transportsicherungen an der Rückseite, schrauben Sie die 4 Bolzen ab und nehmen Sie die Abstandshalter heraus. Schrauben Sie die Rückwand wieder an und verschließen Sie die Löcher mit den mitgelieferten Kappen. Stellen Sie die Füße so ein, dass die Maschine waagerecht steht (verwenden Sie eine Wasserwaage). Schließen Sie den Kaltwasserzulaufschlauch (Druck 0,03-1 MPa) und den Ablaufschlauch (Höhe 80-100 cm) an. Stecken Sie den Stecker in eine geerdete Steckdose.

Welches ist das sparsamste Programm für Baumwolle?

Die Programme Baumwolle 60°C und Baumwolle 40°C bei voller oder halber Beladung sind am effizientesten (entsprechend der Energieetikettierung). Verwenden Sie die Standardeinstellung mit maximaler Schleuderdrehzahl und aktivierter Intensivfunktion (Stufe 3).

Was tun, wenn der Fehlercode E1 angezeigt wird?

Der Fehler E1 weist auf ein Abpumpproblem hin. Reinigen Sie den Pumpenfilter (unten rechts hinter der Klappe). Überprüfen Sie, ob der Ablaufschlauch nicht verstopft ist und die Höhe korrekt ist (80-100 cm). Starten Sie nach der Reinigung einen neuen Zyklus.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie ein Programm, drücken Sie die Taste 'Endzeitvorwahl', und drehen Sie dann den Programmwähler, um die gewünschte Endzeit einzustellen (in 30-Minuten-Schritten von 0,5 bis 24 h). Der Zyklus startet automatisch, um zur gewählten Zeit zu enden. Achtung: Die Vorwahlzeit muss länger sein als die Programmdauer.

Kann ich die Tür während des Waschvorgangs öffnen?

Nein, die Tür ist während des Zyklus verriegelt. Warten Sie das Programmende oder brechen Sie es ab (drücken Sie Start/Pause, dann Ein/Aus 3 Sekunden) und wählen Sie ein Abpump-Programm, falls Wasser vorhanden ist. Versuchen Sie niemals, die Tür zu öffnen.

Wie reinige ich den Pumpenfilter?

Ziehen Sie den Netzstecker und warten Sie, bis das Wasser abgekühlt ist. Öffnen Sie die Wartungsklappe unten rechts, stellen Sie ein flaches Gefäß unter den Ablaufschlauch, entfernen Sie den Stopfen und lassen Sie das Wasser ablaufen. Schrauben Sie den Filter heraus, reinigen Sie ihn unter fließendem Wasser, setzen Sie ihn wieder ein und ziehen Sie ihn fest.

Was bedeutet der Code 'Unb' auf dem Display?

Der Code 'Unb' weist auf eine Unwucht der Wäsche in der Trommel hin. Öffnen Sie die Tür, verteilen Sie die Wäsche gleichmäßig und reduzieren Sie gegebenenfalls die Menge. Starten Sie ein Schleuderprogramm.

Welches Waschmittel für Feinprogramme verwenden?

Verwenden Sie für die Programme Wolle, Seide oder Delikat ein spezielles Flüssigwaschmittel. Vermeiden Sie Pulver. Für Buntwäsche bevorzugen Sie Flüssigwaschmittel. Beachten Sie die Dosierungsangaben auf der Verpackung.

Wie aktiviere ich die Kindersicherung?

Nach dem Start eines Programms drücken Sie gleichzeitig die Tasten Programm und Auswahl für etwa 3 Sekunden, bis das Verriegelungssymbol erscheint. Wiederholen Sie den Vorgang zum Entriegeln.

Was tun, wenn die Maschine nicht abpumpt?

Überprüfen Sie zuerst den Pumpenfilter (siehe oben). Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder verstopft ist und dass sein Ende nicht im Wasser steht. Die Höhe muss zwischen 80 und 100 cm liegen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG HW70B1426S HAIER

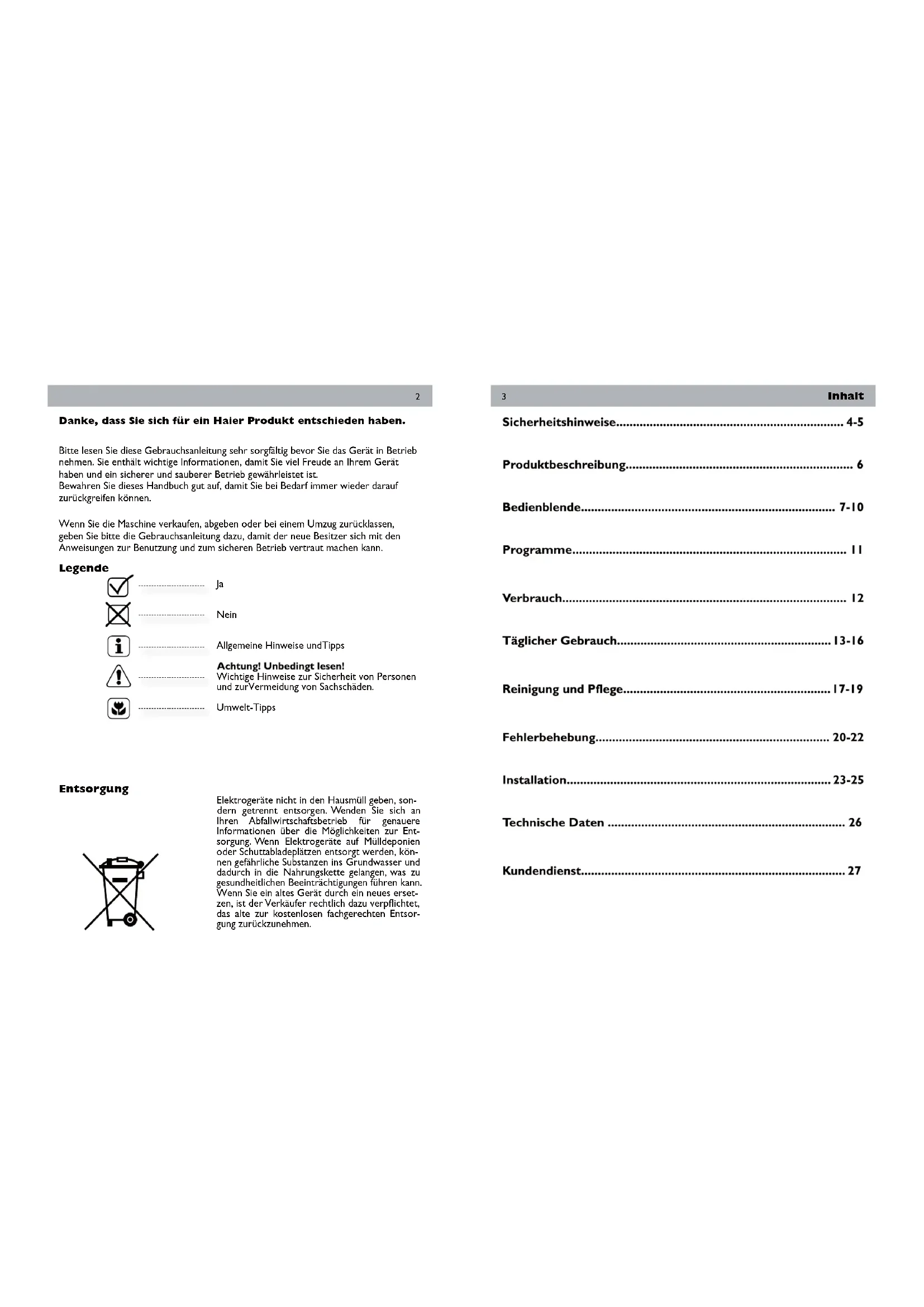

Danke, dass Sie sich für ein Haier Produkt entschieden haben.

Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an dem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können.

Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum ordnungsgemäßen Betrieb vertraut machen kann.

Legende

1a Nein i 1 Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und zur Vermeidung von Sachschaden. Umwelt-Tipps

Entsorgung

Elektrogeräte nicht in den Hausmüll geben, sondern getrennt entsorgen. Wenden Sie sich an Ihren Abfallwirtschaftsbetrieb für genauere Informationen über die Möglichkeiten zur Entsorgung. Wenn Elektrogeräte auf Mülldeponien oder Schuttabladeplätzen entsorgt werden, können gefährliche Substanzen ins Grundwasser und dadurch in die Nahrungskette gelangen, was zu gesundheitlichen Beeinträchtigungen führen kann. Wenn Sie ein altes Gerät durch ein neues ersetzen, ist der Verkäufer rechtlich dazu verpflichtet, das alte zur kostenlosen fachgerechten Entsorgung zurückzunehmen.

3 Inhalt Sicherheitshinweise. 4-5 Produktbeschreibung 6 Bedienblende 7-10 Programme 11 Verbrauch 12 Täglicher Gebrauch 13-16 Reinigung und Pflege 17-19 Fehlerbehebung. 20-22 Installation. 23-25 Technische Daten 26 Kundendienst. 27

Sicherheitshinweise

4

Bevor Sie das Gerät zum ersten Mal anschalten, achten Sie darauf, dass...

... alle Transportsicherungen ordnungsgemäß gehalten sind. ... das Stromkabel nicht in oder unter dem Gerät eingeklemmt oder sonstwie beschädigt wird. ... die Steckdose mit einer 16-Ampere-Sicherung abgesichert ist. ... das Gerät eine separate geerdete Steckdose hat. ... die Steckdose stets zugänglich ist. ... man am Stecker und nicht am Kabel zieht, um das Gerät vom Stromnetz zu trennen. ... die Wasserschläuche fest angeschlossen sind und bei geöffnetem Wasserhahn kein Wasser austritt. ... Sie das Gerät nur benutzen, wenn alle Anschlüsse ordnungsgemäß installiert sind.

Denken Sie daran, dass Sie...

...keine Kinder oder nicht zurechnungsfähige Personen mit dem Gerät oder dem Verpackungsmaterial spielen lassen. ... das Gerät weder Frost noch Hitze oder direktem Sonnenlicht aussetzen. ... das Gerät keiner Nässe oder Feuchtigkeit aussetzen. Falls das Gerät aus irgendeinem Grund nass werden sollte, unterbrechen Sie die Stromversorgung und lassen Sie es von selbst wieder trocknen. ... das Gerät nicht anfassen oder benutzen, wenn Sie barfuß sind oder nasse oder feuchte Hände oder Füße haben. ...keine leicht entflammbaren Wasch- oder Reinigungsmittel, oder mit entzündlichen Stoffen verunreinigte Wäsche im Umfeld der Maschine aufbewahren. ...Keine entzündlichen Sprays in der Nähe des Geräts benutzen. ... das Gerät nicht auf einen Teppich oder zu nah an eine Wand oder ein Möbelstück stellen.

5

Sicherheitshinweise

Im täglichen Gebrauch achten Sie darauf, dass ...

... Kinder nicht mit dem Gerät spielen!

... das Gerät nicht von Personen bedient wird, die dazu körperlich oder geistig nicht in der Lage sind oder keine Erfahrung damit haben. ...Reißverschlüsse geschlossen sind und lose Teile fixiert werden, damit die Wäsche keinen Schaden nimmt. Falls nötig, verwenden Sie ein Waschenetz. ... Sie das Gerät nach jedem Waschgang ausschalten und den Netzstecker ziehen. Dies dient sowohl Ihrer Sicherheit als auch der Senkung Ihres Energie-Verbrauchs. ... Sie den unteren Teil der Tür trocken wischen. ... die Tür bei Nichtbenutzung leicht geöffnet bleibt, damit sich keine unangenehmen Gerüche bilden. ... ein beschädigtes Stromkabel nur vom Hersteller, dem Kundendienst oder einem entsprechenden Fachmann ersetzt wird.

Denken Sie daran, dass Sie ...

... das Gerät nicht abdecken oder zustellen. Im Betrieb entstehende Feuchtigkeit muss abtrocknen können! ... keine schweren, heißen oder feuchten Gegenstände oder Hitzequellen auf das Gerät stellen. ... Schwämme oder Ähnliches nicht zu heiß waschen. ... nicht die Waschmittelschublade öffnen, während der Waschvorgang läuft. ... nicht die Tür anfassen, solange der Waschvorgang läuft. Die Tür wird heiß! ... nicht die Tür öffnen, solange der Wasserstand sichtbar oberhalb der Türöffnung liegt. ... die Tür des Geräts nicht mit Gewalt öffnen. Ein Sicherheitsmechanismus gibt die Tür erst eine gewisse Zeit nach Beendigung des Waschvorgangs frei.

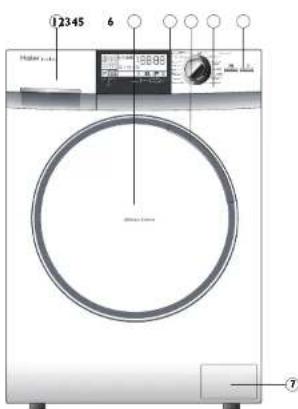

Produktbeschreibung

6

Aufgrund technischer Änderungen kann diese Zeichnung von dem von Ihnen erworbenen Modell abweichen.

I Waschmittelschublade 2 Waschmaschinentür (Bullauge) 3 Abdeckplatte 4 Türgriff 5 Bedienblende 6 Ein/Aus 7 Serviceklappe

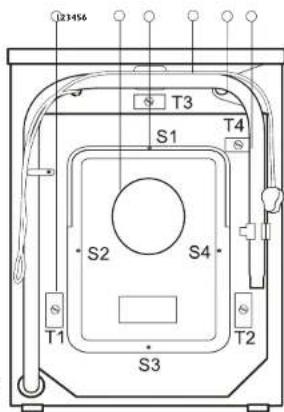

Transportsicherung (T1-T4) 2 Rückwand 3 Schrauben hinter: Abdeckung (S1-S4) 4 Stromkabel 5 Zulaufventil 6 Ablaufschlauch

Zubehör

1x Einlaufschlauch

4x Abdeckkappen

1x Ablaufschlauchhalterung

1x Bedienungsanleitung

7

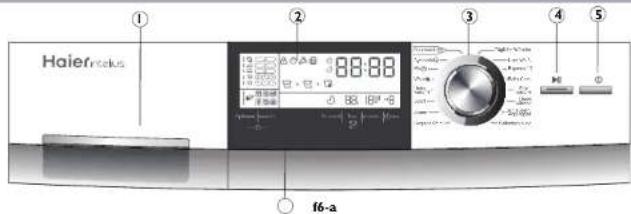

Bedienblende

1 Waschmittelschublade 2 Display 3 Programmwähler 4 Taste "Start/Pause" 5 Taste "Ein/Aus" 6 Funktionstasten a-f

a Optionen b Auswahl (-Taste Optionen) c Zeitvorwahl (Endzeit) d Kurz e Schleudern (Drehzahl) f Memo

Waschmittelschublade

Beim Öffnen der Waschmittelschublade werden drei Kammern sichtbar:

Kammer I: Nur Wassereinlauf, kein Waschmittel

Kammer 2: Waschmittel für Programme außer für das Programm Schleudern/Abpumpen. Kammer 3: Weichspüler, Pflegemittel, Duftstoffe, usw.

Die Empfehlung für die Waschmitteltypen sind lesbar für entsprechende Waschtemperaturen. Bitte beachten Sie die Informationen auf der Waschmittelpackung.

Display

Ist das Gerät eingeschaltet, zeigt das Display zu jeder Zeit den aktuellen Gerätestatus auf sechs entsprechenden Feldern an (s. nächste Seiten). Im Programmablauf erlischt das Display nach einiger Zeit (Energiesparmodus). Ein Dreh am Programmwähler reaktiviert es.

Programmwähler + Waschprogramme

Durch Drehen wird eines von 16 Programmen (siehe "Programme") ausgewählt. Die Programm-LED am Wähler und die Grundeinstellungen im Display leuchten auf.

"Start/Pause"

Durch Drücken startet bzw. unterbricht die Taste das aktuell angezeigte Programm. Während des Programmablaufs leuchtet die Taste bzw. blinkt bei Unterbrechung.

"Ein/Aus"

Zum Einschalten die Taste kurz betätigen, das Display leuchtet. Zum Ausschalten ist die Taste länger (ca. 2 Sekunden) zu drücken. Läuft ein Programm bzw. wird kein Programm angewählt, schaltet sich das Gerät nach einiger Zeit automatisch ab.

Bedienblende - Funktionstasten

8

Für optimale Waschergebnisse hat jedes Programm von Haier empfohlene, eigene Voreinstellungen und Grenzwerte. Im Rahmen dieser Werkseinstellungen können einzelne Programmparameter und zusätzliche Funktionen individuell verändert werden (siehe "Programme" und "Funktionstasten").

Durch Drücken dieser Taste können die Zusatzfunktionen und ihre jeweiligen Einstellungen nacheinander angewählt werden. Das entsprechende Symbol leuchtet auf.

"Auswahl" (Taste b)

Durch Drücken dieser Taste wird die aktuell angewählte Option für das Programm ausgewählt, das Symbol blinkt. Zusätzlich leuchtet das "Hächen"-Symbol, bzw. ein "1/2"-"3"-Symbol, oder eines der Fleckensymbole. Wird nun die Taste a ("Optionen") oder für ca. 3 Sekunden keine Taste betätigt, ist die Option im Programm aktiviert.

"Kindersicherung" (Taste a + b)

Diese Funktion sperrt die Betätigung der Bedienblende. Nach dem Programmstart werden gleichzeitig die Tasten "Optionen" und "Auswahl" für ca. 3 Sekunden gedrückt, das Sperrsymbol leuchtet auf. Erneutes gleichzeitiges Drücken hebt die Sperrung wieder auf.

Durch Drücken dieser Taste leuchtet das Tastensymbol und die aktuelle Endzeit auf. Das gewählte Programm wird entsprechend später gestartet. Durch Drehen des Programmwählers kann die Zeit in Schritten von 30 Minuten zwischen 0,5-24 Std. eingestellt werden. Z.B. bedeutet 6:30, dass das Programm in 6 Stunden 30 Minuten beendet ist. Nicht verfügbar im Programm "Schleudern/Abpumpen". Hinweis: Die gewählte Zeit muss immer länger als die Programmdauer sein, sonst wird das Waschprogramm sofort gestartet, obwohl die Vorgabe verfehlt werden kann.

9

Funktionstasten-Bedienblende

"Temp." (Taste d)

Durch Drücken dieser Taste wird die angezeigte maximale Waschtemperatur verändert. Hinweis: Bei Anzeige "..." ist der Kaltwaschgang aktiv.

Durch Drücken dieser Taste wird die angezeigte Schleuderdrehzahl verändert.

"Memo" (Taste f)

Die "Memo"-Funktion ist für die Programme "Baumwolle" (M1), "Synthetik" (M2) und "Mix" (M3) verfügbar. Durch Drücken dieser Taste nach Auswahl aller Programmeinstellungen leuchtet die entsprechende Anzeige "M1"/"M2"/"M3" auf. Wird nun das Programm gestartet, werden die individuellen Einstellungen gespeichert. Bei der nächsten Programmwahl aktiviert die Taste "Memo" diese, das Programm kann sofort gestartet werden.

Die aktuelle Einstellung ist gelöscht, wenn ein anderes Programm gewählt oder die Taste "Ein/Aus" für ca. 3 Sekunden gedrückt wird. Im laufenden Betrieb muss vorher "Start/Pause" gedrückt werden.

Bedienblende - Display Symbol
Optionen	Fleckenoptionen
Kurzwaschprogramm	Normale Verschmutzung
Knitterschutz	Sport
Spülstopp	Gras
Intensiv Waschen (1-3)	Wein
Extra Spülen (1-3)	Kaffee
	Obst

Gerätestatus	Programmstatus	Programm Funktion
Türverriegelung	Waschgang	Zeitvorwahr
Kindersicherung	Spülgang	Waschtemperatur
Kein Wasserzulauf	Schleudern/mupbA	Schleuderrehzahl
Tür offen		Memo

Programme
Waschprogramme
1 2 Waschmittelfach3 Weichspuler, Pflegemittel, Duftstoffe, usw.
Programm	Temperatur Maximal	Vorein-stellung	Empföhlene Wäsche	Schleuderdreh-zahl voreingestellt
1 Hygiene 95°C	--	95°C	✓ ☐ ☑	Baumw./ Synth.	1000 U/min
2 Jeans	bis 60°C	40°C	✓ ☐ ☑	Jeans	1000 U/min
3 Sport	bis 40°C	30°C	✓ ☐ ☑	Sportbekleidung	1000 U/min
4 Unterwäsche	bis 60°C	40°C	✓ ☐ ☑	Unterwäsche	1000 U/min
5 Wolle	bis 40°C	--	✓ ☐ ☑	Wolle	600 U/min
6 Mix	bis 60°C	40°C	✓ ☐ ☑	Baumw./ Synth.	1000 U/min
7 Synthetik	bis 60°C	30°C	✓ ☐ ☑	Synthetik	1200 U/min
8 Baumwolle	bis 90°C	40°C	✓ ☐ ☑	Baumwolle	1400 U/min
9 Tagliche Wasche	bis 40°C	40°C	✓ ☐ ☑	Baumwolle	1400 U/min
10 Ultra Weiß	bis 60°C	40°C	✓ ☐ ☑	Baumw./ Synth.	1000 U/min
11 Express 15'	bis 30°C	20°C	✓ ☐ ☑	Baumw./ Synth.	1000 U/min
12 Baby Care	bis 90°C	90°C	✓ ☐ ☑	Baumw./ Synth.	1000 U/min
13 Feinwäsche	bis 40°C	30°C	✓ ☐ ☑	Seide ,Wolle	600 U/min
14 Handwäsche	bis 40°C	30°C	✓ ☐ ☑	Baumwolle	800 U/min
15 Schleudern/Abpumpen	--	--	☑ ☑ ☑	---	1400 U/min
16 Self-breinigung	--	90°C	✓ ☐ ☑	---	1000 U/min

Verbrauch

1213

Die Verbrauchsangaben sind Richtwerte und können in Abhängigkeit von den örtlichen Gegebenheiten abweichen.

Programm	Max. Beladungkg	Energie-verbrauchkWh	Wasser-verbrauchL	Temp. °C	Programm-Dauerh:min	Schleuder-wirkung%
Hygiene 95°C	2	2,00	36,0	95	Auto	---
Jeans	4	0,56	40,0	40	Auto	---
Sport	2	0,26	35,0	30	0:25	---
Unterwäsché	4	0,50	40,0	40	1:19	---
Wolle	1	0,10	50,0	--	0:42	---
Mix	4	0,56	34,0	40	Auto	---
Synthetik	4	0,25	46,0	30	Auto	---
Baumwolle 40°c*	3.5	0,47	36,0	40	Auto	<53
Baumwolle 60°c*	3.5	0,68	37,0	60	Auto	<53
Baumwolle 60°c*	7	0,62	44,0	60	Auto	<53
Tägliches Wäsche	4	0,58	46,0	40	1:20	---
Ultra Weiß	2	0,60	45,0	40	1:14	---
Express 15'	1	0,20	20,0	20	0:5	---
Baby Care	4	2,00	67,5	90	2:05	---
Feinwäsché	1	0,25	50,0	30	0:56	---
Handwäsché	2	0,25	36,0	30	0:57	---
Schleudern/Abpumpen	7	0,10	---	--	0:13	---
Selbstreinigung	---	1,80	15,0	90	1:05	---

*Hinweis: i

Prüfprogramm für die Energieetikettierung nach 2010/30/EU: Baumwolle 60°C / 40°C mit max. Schleuderdrehzahl und aktivierter Intensivfunktion (Stufe 3) (und ohne weitere Einstellungen).

Die Standard-60°C- und 40°C-Baumwollprogramme sind, bezogen auf den Energie- und Wasserverbrauch, die effizientesten Programme zur Reinigung normal verschmutzter Baumwollwäsche. Die tatsächliche Waschtemperatur kann von der am Gerät eingestellten Temperatur abweichen.

Täglicher Gebrauch

Das Gerät ist für die haushaltsübliche Textilwäsche in geschlossenen Räumen bestimmt. Bei gewerblicher, industrieller oder zweckfremder Nutzung entfällt die Haier-Garantie. Beachten Sie die Pflegeanleitungen auf den Etiketten der Wäschestücke und waschen Sie nur maschinenwaschbare Textilien.

Stromanschluss

Schließen Sie die Maschine an eine ordnungsgemäß installierte Steckdose an (220-240V~/50Hz).

Wasseranschluss

Prüfen Sie vor Anschluss der Maschine, ob das Zulaufwasser sauber und klar ist. Öffnen Sie den Wasserhahn vollständig vor dem Einsetzen.

Achtung:

Prüfen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserschlauch fest angeschlossen ist und kein Wasseraustritt erfolgt.

Vorbereitung der Wäsche

Sortieren Sie die Wäsche nach Stoffart (Baumwolle, Synthetik, Seide, Wolle) und Grad der Verschmutzung. Weiße und farbige Wäsche getrennt waschen. Prüfen Sie durch Handwäsche, ob farbige Wäschestücke ausbleichen oder abfärben.

Taschen leeren (Münzen, Schlüssel, Papiertaschentücher etc.) und schmückende Accessoires entfernen (Broschen etc.). Wäschestücke ohne festen Bund, Unterwäsche (Desous) und empfindliche Textilien wie Gardinen sollten, wenn überhaupt, in Wäschenetzen geschützt gewaschen werden.

Reißverschlüsse und Haken schließen. Vergewissern Sie sich, dass alle Knöpfe fest sitzen. Kleine Wäschestücke wie Socken, Gürtel, Bustenhalter etc. in Wäschenetzen waschen. Große Wäschestücke wie Betttücher etc. nicht gefaltet waschen.

Wäsche auf links zu waschen schont ihre Textilien.

Achtung:

Fremdteile können zu Fehlfunktionen und Beschädigungen bei Wäsche und Gerät führen.

Täglicher Gebrauch

14

Beladen der Waschmaschine

Legen Sie die Wäschestücke einzeln hinein. Achten Sie darauf, die Waschmaschine nicht zu überladen. Es sollte eine Handbreit zwischen Beladung und Trommeloberkante frei bleiben. Schließen Sie die Tür sorgfältig.

Hinweis:

Vor der ersten Benutzung und zur regelmäßigen Pflege wird empfohlen, das Programm "Selbstreinigung" mit Waschmittel oder einem geeigneten Maschinenreiniger in Kammer 2 durchlaufen zu lassen.

Waschmittel wählen

Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Waschmittel. Verwenden Sie nur Waschmittel, die für Maschinenwäsche geeignet sind. Benutzen Sie entsprechende Spezialwaschmittel, z.B. für Synthetik und Wolle. Beachten Sie die Empfehlungen der Waschmittelhersteller. Benutzen Sie auf keinen Fall Lösungsmittel, z.B. Trockenreiniger, Trichlorethylen und ähnliche Produkte.

Hinweis:

Entfernen Sie vor Gebrauch Waschmittelrückstände in der Maschine. Nicht mehr Waschmittel verwenden als nötig. Richten Sie sich nach den Dosieranweisungen des Waschmittelherstellers.

Waschmittel einfüllen

Ziehen Sie die Waschmittelschublade heraus und füllen Sie Waschmittel und Weichspüler in die entsprechenden Kammern ein (Bezeichnungen in der Schublade). Schieben Sie die Waschmittelschublade wieder sorgfältig.

Achtung:

Für ein Programm mit Vorwäsche Waschmittel in die Kammern 1 und 2 einfüllen. Für andere Programme die Kammer I nicht befüllen.

Fügen Sie Flüssigwaschmittel in die Waschmittelkammer für die Programme ein (Kammer 2) und verdünnen Sie das Flüssigwaschmittel vorher, falls diese zu konzentriert ist. Nicht mehr Waschmittel verwenden als nötig (um synthetische Textilfasern nicht zu beschädigen). Bitte richten Sie sich nach den Dosierungsanweisungen des Waschmittelherstellers!

Falls Sie Vorwäsche oder "Zeitvorwahl" gewählt haben, benutzen Sie kein Flüssigwaschmittel.

Nicht zu viel Weichspüler verwenden, um Kunstfasern nicht zu schädigen.

15

Täglicher Gebrauch

Programm einstellen

Waschprogramm nach Wäscheart und Verschmutzungsgrad wählen. Zur Einstellung des Programms den Programmregler drehen.

Optionen einstellen

Wählen Sie die gewünschte Option aus (siehe "Bedienblende")

Programm starten

Taste "Start/Pause" drücken. Das Gerät startet das eingestellte Waschprogramm. Änderungen sind nur noch mit Programmabbruch möglich. Am Ende wird zunächst "End" angezeigt, dann schaltet sich die Maschine ab.

Programm unterbrechen - abbrechen

Zum Unterbrechen des Programms "Start/Pause" Taste drücken. Nochmalige Betätigung setzt das Programm fort. Um den Programmablauf abzubrechen und alle Einstellungen zu löschen, "Start/Pause" Taste und dann für ca. 3 Sekunden "Ein/Aus" betätigen.

Hinweis:

Wählen Sie die Programmeinstellungen sorgfältig gemäß den Pflegesymbolen und der Programmtabelle.

Sie schonen die Wäsche und verhindern zusätzliches Knittern, wenn die Wäsche gleich nach Programmende entnommen wird.

Nach dem Waschen

Nach Programmende Wäsche baldmöglichst entnehmen. Wasserzulauf schließen und Netzstecker ziehen. Nach Betriebsende Tür und Waschmittelschublade stets offen. So kann Feuchtigkeit entweichen und unangenehmer Geruch nicht entstehen.

Täglicher Gebrauch

16 17

Pflegesymbole

Waschen
15 Waschbar bis 95°C Waschbar bis 60°C Waschbar Normalwäsche Normalwäsche Schonwäsche	16 Waschbar bis 40°C Waschbar bis 40°C Waschbar Normalwäsche Schonwäsche Feinwäsche	17 Waschbar bis 30°C Waschbar bis 30°C Waschbar Normalwäsche Schonwäsche Feinwäsche
18 Handwäsche NurTrocke: Reinigung bis 40°C	19 Handwäsche NurTrocke: Reinigung bis 40°C	20 Handwäsche NurTrocke: Reinigung bis 40°C
Bleichen
Jegliches bleichen Sauererlaubt	Stoffliche Nicht bleichen	X
Trocknen
Trocknen im Trocker Normale Temperatur	Trocknen im Trocker Niedrige Temperatur	Nicht in den Trockner
Hängend trocknen	Flach trocknen
Bügeln
Bügeln mit hoher Temperatur bis 200°C	Bügeln mit mittlerer Temperatur bis 150°C	Bügeln mit niedriger Temperatur bis 110°C ohne Dampf (Bügeln mit Dampf kann Schäden verursachen)
Nicht biegln
Professionelle Reinigung
Reinigen mit Perchlorid	Benzin Trockenreinigung	Nicht chemisch reinigen
Professionelle Nassreinigung	Professionala Nassreinigung nicht erlaubt

Reinigung und Pflege

Waschmittelschublade reinigen

Reinigen Sie die Waschmittelschublade regelmäßig. Ziehen Sie die Schublade am Griff bis zum Anschlag heraus (1) und drücken Sie die Entriegelung (2) zum Entnehmen. Spülen Sie mit klarem Wasser und setzen Sie sie wieder ein.

Maschine reinigen

Vor Reinigung und Wartung der Maschine immer den Netzstecker ziehen. Mit einem weichen, feuchten Tuch und Seifenlauge das Maschinengehäuse und die Gummidichtungen abwischen. Keine organischen Reiniger oder aggressiven Lösungsmittel verwenden. Aus hygienischen Gründen wird empfohlen, gelegentlich das Programm "Selbstreinigung" mit Waschmittel, aber ohne Wäsche durchlaufen zu lassen.

Vor der ersten Benutzung oder bei Wiederinbetriebnahme wird empfohlen, das Programm "Selbstreinigung 90 °C" mit Waschmittel, aber ohne Wäsche zur Entfernung möglicher Beläge durchlaufen zu lassen.

Tipps zum Energiesparen

Sammeln Sie die Wäsche, bis Sie eine volle Waschmaschinenladung haben. Überladen Sie die Maschine nicht. Nur bei starker Verschmutzung sollten Waschzeit und Temperatur erhöht werden. Richten Sie sich bei der Dosierung des Waschmittels nach den Angaben auf der Waschmittelpackung. Wählen Sie die richtige Waschtemperatur. Moderne Waschmittel wirken auch im Bereich unter 60 °C sehr gut. Wählen Sie die höchstmögliche Schleuderdrehzahl bei Benutzung eines Waschetrockners.

Reinigung und Pflege

18 19

Fremdkörperfalle

Prüfen Sie die Fremdkörperfalle insbesondere, wenn das Gerät nicht abpumpt / schleudert oder beim Abpumpen / Schleudern ungewöhnliche Geräusche zu hören sind.

Achtung:

Verbrühungsgefahr! Das Wasser in der Fremdkörperfalle kann direkt nach dem Waschen sehr heiß sein! Warten Sie mit dem Öffnen der Fremdkörperfalle, bis das Wasser abgekühlt ist.

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. 2. Öffnen Sie die Serviceklappe mit Hilfe einer Münze oder eines Schraubenziehers. 3. Stellen Sie einen flachen Behälter bereit, um das Laugenwasser aufzufangen. Es können größere Mengen austreten! 4. Ziehen Sie den Notentleerungs-Schlauch heraus und halten Sie das Ende über den Behälter. 5. Entfernen Sie den Verschluss-Stopfen aus dem Schlauch. 6. Sobald kein Wasser mehr ausläuft, schrauben Sie die Fremdkörperfalle entgegen dem Uhrzeigersinn heraus. 7. Entfernen Sie eventuell vorhandene Fremdkörper und Verunreinigungen. 8. Säubern Sie die Fremdkörperfalle unter fließendem Wasser. 9. Schrauben Sie die Fremdkörperfalle im Uhrzeigersinn wieder sorgfältig fest. 10. Verschließen Sie den Notentleerungs-Schlauch und schieben Sie ihn wieder ins Gerät. 11. Schließen Sie die Serviceklappe.

Achtung:

Die Dichtung der Fremdkörperfalle muss sauber und unbeschädigt sein. Wenn der Deckel nicht exakt sitzt und fest zugedreht ist, kann Wasser austreten.

Reinigung und Pflege

Wasserzulauf und Sieb reinigen

Prüfen Sie regelmäßig den Wasserzulaufschlauch und reinigen Sie das dazugehörige Sieb, um Verstopfungen zu vermeiden.

Bei längerer Nichtbenutzung

Wenn die Waschmaschine für längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker (1) und schließen Sie den Wasserzulauf (2). Die Tür bleibt geöffnet. So kann Feuchtigkeit entweichen und kein unangenehmer Geruch entstehen.

Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prüfen.

Die optimale Waschmittel Art wählen

	Universal	Color	Fein	Spezial	Weichspüler
Wolle	-	-	-	F	O
Mix	F/P	F/P	-	-	O
Synthetik	F/P	F/P	F	-	O
Baumwolle	F/P	F/P	-	-	O
Express 15'	F	F	-	-	O
Feinwäsche	-	-	F	-	O

	Waschmittel	Temperaturbereich range in °C
F	Flüssigwaschmittel	alt - 60
P	Pulverwaschmittel	40 - 90
o Optional	-	-
	Nein-	-

Bei Verwendung von Flüssigwaschmittel ist es empfehlenswert, keine Startzeitvorwahl zu aktivieren. Die Waschmittelmenge unbedingt nach Packungsangabe wählen! Info: Moderne Waschmittel waschen bereits bei niedrigen Temperaturen.

Fehlerbehebung

Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst, wenn Sie alles geprüft haben und den Fehler nicht beseitigen können.

Display-Codes und besondere Funktionen

Code	Ursachen	Lösungen
Auto	Mengenautomatik.	Die Mengenautomatik misst das Gewicht ihrer Wäsche.itte warten Sie bis die Programmdauer angezeigt wird.
Lo	Das Gewicht ihrer Wäsche in der Trommel wird gemessen.	Bitte warten Sie bis die Programmdauer angezeigt wird:Lo=Geringe Beladung;HALF=Halbe Beladung;FULL=optimale Gewichtsbeladung;HI=vollständige Beladung.
/HALF
/FULL
/HI
1:25	Restlaufzeit	Siehe zusätzliches Zeit-Symbol.
19:30	Restlaufzeit	Endzeit vorgewählt, siehe Symbol.
Lock	Durch den aktuellen Wasserstand oder Heilbasser in der Trommel kann die Tür nicht geöffnet werden.	Bitte warten Sie bis das Waschprogramm beendet ist oder brechen Sie das Programm und wollen das Programm „Abpumpen".Falls sich heiliges Wasser in der Trommel befindet, sollen den Sie zur Vermeidung von Verbrühenungen, das Programm „Handwäsch“ fühlen. Es sollte einige Minuten gewaschen werden.halten Sie davon das Programm „Abpumpen" bevor Sie die Tür öffnen.

End Ende des Zyklus.
E1	Wasser wird nicht innerhalb von 6 Minuten abgepumpt.	Filter reinigen, prüfen ob Ablaufschauch geknicht oder verstopt ist.
E2	Tür verriegelt nicht.	Tür richtig schreiben.
E4	Wasserstand in der Maschine nach 8 Minuten nicht erreicht.	Wasser - Versorgung prüfen. Ablaufschauch - Installation prüfen. Sicherstellen, dass Ablaufschauch nicht im Wasser endet.
E8	Wasserstand - Fehler.	Auto freiGegeben.Ändereweise nur bei Anze- eige am Programmende,Kundendienst rufen.
F3	Temperatursensor - Fehler.	Kundendienst rufen.
F4	Heizung - Fehler.	Kundendienst rufen.
F7	Motor - Fehler.	Kundendienst rufen.
Fb	Wasser tritt aus.	Sofort Wasser abstellen, Kundendienst rufen.
FA	Niveaualter - Fehler. Kundendienst rufen.
FC	El.Verbindung - Fehler.	Kundendienst rufen.
Unb	Unwuchterkennung. Schleudervorgang nicht möglich.	Bitte kontrollierten Sie und verteilten Sie die Wäsche gleichmäßig in der Trommel. Falls notwendig entnehmen Sieitte eine Wäschestücke aus der Trommel. Starten Sie das Schleuderprogramm erneut.

Achtung:

Code „Fb“: Das Gerät ist mit einem Wassersicherheitssystem ausgestattet. Bei einem eventuellen Leck sammelt sich Wasser in der Bodenwanne. Das Sicherheitssystem unterbricht alle laufenden Funktionen, aktiviert die Abwasserpumpe und zeigt den Fehlercode.

Fehlerbehebung

Hinweise im Falle eines Stromausfalls

Bei Stromausfall bleibt das laufende Programm nur kurz gespeichert. In der Regel ist ein Neustart des Programms erforderlich.

Wird bei einem Stromausfall ein Programm unterbrochen, ist die Tür mechanisch verriegelt. Soll die Wäsche entnommen werden, darf der Wasserstand nicht in der Glastür sichtbar sein - Verbrühungsgefahr! Der Wasserstand muss wie in „Fremdkörperablauf“ beschrieben abgesenkt werden.

Fehlerbehebung ohne Display-Code

Problem Möglicher Grund Mögliche Lösung

Waschmaschine Ist die Tür richtig geschlossen? Tür sorgfältig schreiben. startet nicht Ist das Programm gestartet? „Start/Pause“ Taste drucken. Ist die Maschine eingeschaltet? Maschine einschalten. Hat das Gerät Strom? Stromversorgung prüfen.
Es lauft kein Wasser Kein Programm gestartet? Programm wahlen und starten. Ist der Wasserhahn aufgedreht? Wasserhahn aufdrehen. Ist der Zulaufschauch geknicht? Zulaufschauch prüfen. Ist der Wasserzulauf verstopf? Sieb im Wasser-Zulauf reinigen. Wasserleitung prüfen. Wasserdruck unter 0,03 MPa? Wasserdruck prüfen.
Waschmaschine pump ab, während Wasser einlauf	Hängt der Ablaufschauch niedriger als 80 cm? Hangt der Ablaufschauch im Wasser?	Wasser-Ablauf korrekt installieren.

Fehlerbehebung

22 23

Problem

Möglicher Grund

Mögliche Lösung

Waschmaschine: Fremdkörperfalle verstopft? Fremdkörperfalle reinigen. Pumpt nicht ab. Hängt der Ablaufschlauch? Wasser-Ablauf korrekt?

Höher als 1 m über dem Boden? Installieren.

Ist der Ablaufschlauch blockiert? Ablaufschlauch prüfen.

Starke Vibrationen: Beladungsproblem. Beladung prüfen und „Schleudern“ noch

Steht die Maschine auf unebenem Grund oder nicht in der Waage?

Sind alle Bolzen der Transportsicherung entfernt?

dern“ nochmals starten.

Maschine gerade aufstellen.

Maschine bleibt vor Störung im Wasserzulauf, Ende des Programms oder Stromnetz stehen.

Prüfen, ob alle Sicherungen entfernt wurden.

Maschine bleibt eine Zeit lang stehen.

Keine Anzeige am Display? Spülstopp, Knitterschutz aktiv, Störung im Programmablauf?

Display aktivieren – siehe „Display“, Taste „Start/Pause“ drücken. Programm löschen, Neustart.

Schaumbildung bis in die Waschmittelschublade.

Waschmittel ungeeignet? Zuviel Waschmittel? Waschmittelrückstände?

Waschmittel prüfen. Weniger Waschmittel benutzen. Maschine reinigen.

Automatische Anpassung der Waschzeit.

Dauer des Programms wird der Wäschemenge und der Temperatur des einlaufenden Wassers angepasst.

Normal - beeinträchtigt nicht die Funktionsfähigkeit.

Maschine schleudert nicht / Abbruch des Schleudergangs.

Beladungsproblem.

Wäsche in der Trommel prüfen (Menge/Verteilung), Schleudern, neu starten.

Hinweis:

Befindet sich während des Schleudergangs noch zu viel Schaum in der Trommel, wird zur Schonung des Motors das Schleudern unterbrochen und die Maschine pumpt 90 Sekunden lang Wasser ab. Dieser Vorgang wird bei Bedarf maximal 3 Mal wiederholt; wäre ein zusätzlicher Vorgang nötig, wird das Programm ohne Schleudern beendet.

Installation

Auspacken

1. Entnehmen Sie das Gerät aus der Verpackung. 2. Entfernen Sie alle Verpackungsmaterialien und alle Zubehörteile aus dem Gerät.

Transportsicherung entfernen

Die Transportsicherungen auf der Rückseite schützen die Gerätetechnik während des Transports.

1. Entfernen Sie die Rückwand.
2. Entfernen Sie alle Bolzen der Transportsicherung und die Kunststoff-Hülsen aus dem Geräte-Innern.

Hinweis:

Bewahren Sie die Transportsicherung sorgfältig auf.

Wenn die Maschine transportiert werden soll, unbedingt vorher die Transportsicherung in umgekehrter Reihenfolge wieder einsetzen.

1. Befestigen Sie die Rückwand. Sie muss passend in die Aussparungen im Gerät und mit der gewölbten Seite nach außen montiert werden.
2. Verschließen Sie die entstandenen Löcher mit den beigelegten Abdeckkappen.

Gerät ausrichten

Stellen Sie das Gerät auf ebenen harten Boden. Richten Sie das Gerät mit Hilfe der vier Verstellfüße genau in der Waage aus.

Installation

24 25

Wasser-Zulauf anschließen - Aqua Stop System

Der Aqua Stop Wasserschlauch ist ein wichtiges Sicherheits- und Steuerungssystem. Ventile steuern den Wasserzulauf und unterbrechen die Wasserzufuhr, wenn der Schlauch leckt.

1. Schrauben Sie den Wasser-Zulaufschlauch mit dem Ende des Winkels am Zulaufventil der Waschmaschine an.
2. Schrauben Sie das andere Ende an einem Kaltwasserhahn an.

Achtung:

Schließen Sie das Gerät nur an einen Kaltwasser-Anschluss an. Verwenden Sie nur das mitgelieferte Schlauchset. Alte Schläuche nicht wieder verwenden.

Wasser-Ablauf anschließen

Der Druckwasserschlauch besitzt ein Sicherheitsventil, das die Wasserzufuhr unterbricht, wenn der Schlauch undicht ist. Es stehen drei Anschlussarten zur Auswahl:

1. Ablauf-Schlauch im Waschbecken

Verwenden Sie die mitgelieferte Halterung, um den Ablaufschlauch über den Beckenrand zu hängen. Fixieren Sie den Ablaufschlauch z.B. mit einer Schnur, um ein Abrutschen zu verhindern.

2. Ablauf-Schlauch am Waschbecken-Siphon

Das Verzweigungsstück muss oberhalb des Siphons liegen. Der Abstand zur Fußbodenkante muss mindestens 80 cm betragen.

Installation

3. Ablauf-Schlauch ins Abfluss-Rohr

Der Abstand zur Fußbodenkante muss mindestens 80 cm und darüber höchstens 100 cm betragen. Fixieren Sie zur Sicherheit den Ablaufschlauch an dem Clip auf der Rückseite der Waschmaschine.

Achtung:

Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Wasserwaage kontinuierlich ab, während gleichzeitig Wasser einläuft. (Saughebereffekt)

Der Wasserschlauch darf keinesfalls verlängert werden. Wenn ein längerer Ablaufschlauch benötigt wird, wenden Sie sich an unseren Kundendienst.

Gerät am Hausstromnetz anschließen

Verbinden Sie den Gerätestecker mit einer gut zugänglichen, separaten, fest installierten und geerdeten Steckdose.

Technische Daten
	26 27
HW70-B1426
HW70-B1426S
Spannung/Frequenz	220 - 240V~150Hz
Max. Stromaufnahme (A)	10
Wasserdruck (MPa)	0.03≤P≤1
Beladung (kg)	7
Schleuderrehzahl (U/min)	1400
Anzahl Programme	16
Max. Leistung (W)	2000
Maße (HxTxB mm)	845 x 600 x 595
Nettogewicht (kg)	67
Energieverbrauch imausgeschalten Zustand (W)	0,2
Energieverbrauch imStandby-Modus (W)	0,2

Kundendienst

Im Falle einer Störung beachten Sie zuerst die Hinweise im Kapitel "Fehlerbehebung". Falls nötig, finden Sie auf Ihrer Garantie-Urkunde den zuständigen Kundendienst. Für andere Länder besuchen Sie bitte: www.haier.com im Bereich Service und Support. Dort finden Sie FAQs und können einen Serviceanspruch geltend machen.

Warenzeiten	Höher
Modelkennung:	Lfd.01-0239-0045-265
Nennkapazität in kg	7
Energieeffizienklasse	A+++
Jährlicher Energieverbrauch in kWh/Jahr 1)	140
Energieverbrauch des Standardprogramms "Baumwole 90 °C" bei vollständiger Beführung (kWh/Zykus)	0,62
Energieverbrauch des Standardprogramms "Baumwole 90 °C" bei Teilbeführung (kWh/Zykus)	0,68
Energieverbrauch des Standardprogramms "Baumwole 40 °C" bei Teilbeführung (kWh/Zykus)	0,47
Gewichtete Leistungsaufnahme im Aus-Zustand	0,2
Gewichtete Leistungsaufnahme im unausgeschlossenem Zustand	0,2
Jährlicher Wasserverbrauch in Liter/Jahr 2)	9240
Schuldereffizienzklasse 3)	B
Max. Schulderrhöhung (Umlim) 4)	1400
Restlaufzeitte (%); 5)	53
Standardprogramm Baumwolle 60 °C 2)	Baumwolle 60 °C mit max.Schuldereinheitszahl undaktivierter Intensifunktion
Standardprogramm Baumwolle 40 °C 2)	Baumwolle 40 °C mit max.Schuldereinheitszahl undaktivierter Intensifunktion
Programmder der Standardprogramms Baumwolle 60 °C bei vollständiger Beführung (min.)	178
Programmder des Standardprogramms Baumwolle 60 °C bei Teilbeführung (min.)	176
Programmder des Standardprogramms Baumwolle 40 °C bei Teilbeführung (min.)	172
Dauer des unausgeschlossenen Zustands (min.) 4)	-
Luftschleiementsnissen (Wachsen/Trocknen)(dB(A)) 5)	5470
Typ	Frontlader freitestehend

Haier Deutschland GmbH Tel: [phone] / 9454-0

Hewlett-Packard-Straße 4 Fax: [phone]

D-61352 Bad Homburg Mail: [e-mail]
