Tipo di prodotto	Lavatrice
Marca	Haier
Modello	HW70B1426S
Capacità nominale	7 kg
Velocità di centrifuga massima	1400 giri/min
Classe di efficienza energetica	A+++
Consumo energetico annuo ponderato	140 kWh/anno
Consumo idrico annuo ponderato	9240 L/anno
Classe di efficienza di centrifuga	B
Numero di programmi	16
Programmi principali	Igienico, Jeans, Sport, Biancheria intima, Lana, Misto, Sintetico, Cotone, Quotidiano, Ultra bianco, Express 15′, Cotone bambino, Delicati, Lavaggio a mano, Centrifuga/Scarico, Pulizia tamburo
Dimensioni (A × L × P)	845 × 595 × 600 mm
Peso netto	67 kg
Alimentazione	220-240 V ~ 50 Hz
Corrente massima	10 A
Potenza massima	2000 W
Pressione dell'acqua	0,03 – 1 MPa
Livello sonoro (lavaggio/centrifuga)	54 / 70 dB(A)
Funzioni speciali	Partenza ritardata, Blocco bambini, Memoria (M1/M2/M3), Aqua Stop
Tipo di installazione	Libera installazione
Sicurezza	Blocco porta, Protezione traboccamento, Antischiuma
Manutenzione	Pulizia cassetto del detersivo, Filtro pompa, Filtro ingresso acqua, Pulizia tamburo

Domande frequenti - HW70B1426S HAIER

Come installare la lavatrice Haier HW70B1426S?

Rimuovere i bulloni di trasporto posteriori, svitare i 4 bulloni e rimuovere i distanziali. Riavvitare il pannello posteriore e tappare i fori con i tappi in dotazione. Regolare i piedini per livellare la macchina (utilizzare una livella a bolla). Collegare il tubo di alimentazione dell'acqua fredda (pressione 0,03-1 MPa) e il tubo di scarico (altezza 80-100 cm). Inserire la spina in una presa con messa a terra.

Qual è il programma più economico per il cotone?

I programmi Cotone 60°C e Cotone 40°C a carico completo o mezzo carico sono i più efficienti (conformi all'etichettatura energetica). Utilizzare l'impostazione predefinita con velocità di centrifuga massima e funzione intensiva attivata (livello 3).

Cosa fare se viene visualizzato il codice di errore E1?

L'errore E1 indica un problema di scarico. Pulire il filtro della pompa (situato in basso a destra dietro lo sportello). Verificare che il tubo di scarico non sia ostruito e che l'altezza sia corretta (80-100 cm). Dopo la pulizia, riavviare un ciclo.

Come utilizzare la funzione Partenza ritardata?

Selezionare un programma, premere il tasto Fine ritardata, quindi ruotare il selettore programma per impostare l'ora di fine desiderata (con incrementi di 30 minuti, da 0,5 a 24 ore). Il ciclo si avvierà automaticamente per terminare all'ora scelta. Attenzione: il tempo ritardato deve essere superiore alla durata del programma.

Posso aprire lo sportello durante il lavaggio?

No, lo sportello è bloccato durante il ciclo. Attendere la fine del programma o annullarlo (premere Avvio/Pausa e poi Accensione/Spegnimento per 3 secondi) e selezionare un programma di Scarico se è presente acqua. Non forzare mai lo sportello.

Come pulire il filtro della pompa?

Scollegare la macchina e attendere che l'acqua si raffreddi. Aprire lo sportello di manutenzione in basso a destra, posizionare un contenitore piatto sotto il tubo di scarico, rimuovere il tappo e far defluire l'acqua. Svitare il filtro, pulirlo con acqua corrente, quindi rimontarlo serrando bene.

Cosa significa il codice 'Unb' sul display?

Il codice 'Unb' indica uno squilibrio del carico nel cestello. Aprire lo sportello, distribuire uniformemente il bucato e ridurre la quantità se necessario. Riavviare un programma di centrifuga.

Quale detersivo utilizzare per i programmi delicati?

Per i programmi Lana, Seta o Delicati, utilizzare un detersivo liquido speciale. Evitare la polvere. Per i colori, preferire un detersivo liquido. Rispettare i dosaggi indicati sulla confezione.

Come attivare il blocco bambini?

Dopo aver avviato un programma, premere contemporaneamente i tasti Programma e Selezione per circa 3 secondi fino a quando viene visualizzato il simbolo di blocco. Ripetere l'operazione per sbloccare.

Cosa fare se la macchina non scarica?

Controllare prima il filtro della pompa (vedere sopra). Assicurarsi che il tubo di scarico non sia piegato o ostruito e che la sua estremità non sia immersa. L'altezza deve essere compresa tra 80 e 100 cm. Se il problema persiste, contattare il servizio clienti.

MANUALE UTENTE HW70B1426S HAIER

"Opzioni" (tasto a)

Grazie per aver acquistato un prodotto Haier!

Prima di utilizzare l'elettrodomestico, leggere attentamente le istruzioni, poiché contengono informazioni importanti che consentiranno di utilizzarlo al meglio e garantiranno un'installazione, un utilizzo e una manutenzione corretti e sicuri.

Tenere a portata di mano il manuale per potervi fare riferimento in qualsiasi momento e utilizzare l'elettrodomestico in modo corretto e sicuro.

Se la lavatrice viene venduta, regalata o lasciata in caso di trasloco, assicurarsi di consegnare questo manuale al nuovo proprietario, in modo che possa acquisire familiarità con tutte le avvertenze sulla sicurezza.

Legenda

Smaltimento

La presenza di questo simbolo sul prodotto, sugli accessori o sui materiali accompagnati dalle presenti istruzioni indica che, al termine del loro ciclo di vita, il prodotto o i relativi accessori elettronici (ad es. caricabatteria, tubo Aqua Stop) devono essere smaltiti separatamente dai normali rifiuti domestici. Al fine di evitare danni all'ambiente o alla salute provocati da uno smaltimento non controllato dei rifiuti, separare questi prodotti dagli altri tipi di rifiuti e riciclarli per promuovere allo stesso tempo il riutilizzo sostenibile dei materiali. Per informazioni su come smaltire il prodotto in modo sicuro per l'ambiente, gli utenti domestici devono rivolgersi al rivenditore presso cui hanno acquistato il prodotto oppure alle autorità locali competenti. Gli utenti aziendali devono contattare il proprio fornitore e verificare le condizioni di acquisto. Il presente prodotto e i relativi componenti elettronici non devono essere smaltiti assieme agli altri rifiuti industriali.

3 1

Sicurezza 4-5 Descrizione del prodotto 6 Pannello di controllo 7-10 Programmi 11 Consumi 12 Utilizzo quotidiano 13-16 Pulizia e manutenzione 17-19 Risoluzione dei problemi 20-22 Installazione 23-25 Dati tecnici 26 Servizio di assistenza post-vendita 27

Sicurezza

4

Prima di accendere la lavatrice per la prima volta...

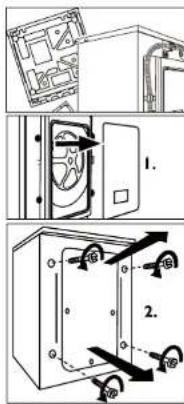

...assicurarsi di aver rimosso tutti i bulloni per il trasporto. ...assicurarsi che il cavo di alimentazione non sia incastrato o all'interno della lavatrice, per evitare che venga danneggiato. ...assicurarsi che il fusibile del circuito di alimentazione sia da 15 A. ...utilizzare una presa con messa a terra correttamente installata. ...assicurarsi che la presa sia sempre facilmente raggiungibile. ...scollegare la lavatrice tenendo solo la spina e non tirando il cavo. ...verificare che i raccordi e gli attacchi del tubo siano ben serrati. Aprire il rubinetto e accertarsi che non vi siano perdite di acqua. ... non accendere la lavatrice prima di aver installato tutto correttamente!

Non...

... lasciare che bambini o persone inferme giochino con la lavatrice o con i materiali della confezione. ... installare la lavatrice in luoghi soggetti a perdite d'acqua, come ad esempio nelle vicinanze di un lavandino. In caso di perdita d'acqua, staccare l'alimentazione e lasciare che la lavatrice si asciughi da sé. Esporre la lavatrice a zone ghiacciate, fonti dirette di calore e ai raggi solari. ... toccare o utilizzare la lavatrice a piedi bagnati o umidi. ... utilizzare detersivi infiammabili o additivi per il lavaggio a secco. ... utilizzare spray infiammabili in prossimità della lavatrice. ... rimuovere o inserire la spina in presenza di gas infiammabili. ... posizionare la lavatrice direttamente sulla moquette, accanto a una parete o a mobili.

5

Sicurezza

Durante l'utilizzo quotidiano della lavatrice...

di giocare con la lavatrice e la sua confezione.

... assicurarsi che la lavatrice non venga utilizzata da persone con capacità fisiche, sensoriali o mentali ridotte o senza un'adeguata esperienza e conoscenza. ... chiudere tutte le cerniere lampo, stringere fili allentati e fare attenzione che oggetti di piccole dimensioni non rimangano incastrati nella biancheria. Se necessario, utilizzare un apposito sacchetto o una rete. ... spegnere la lavatrice dopo ogni lavaggio e scollegare l'alimentazione in modo da risparmiare energia e garantire maggiore sicurezza. ... pulire la parte inferiore dell'oblo, dopo lo sportello e pulire la vaschetta del detersivo quando la lavatrice non è in uso, in modo da evitare la formazione di cattivi odori. ... se il cavo di alimentazione è danneggiato, contattare il produttore, un tecnico dell'assistenza o personale qualificato per la sostituzione.

Non...

... toccare lo sportello durante il lavaggio, poiché potrebbe essere molto caldo.

... lavare con acqua calda materiali di gomma o spugnosi. ... aprire la vaschetta del detersivo durante il ciclo di lavaggio. ... forzare l'apertura dello sportello. Quest'ultimo è dotato di un dispositivo di blocco automatico, che si apre una volta terminato il lavaggio.

... coprire o rivestire la lavatrice durante o subito dopo il funzionamento, in modo da lasciar evaporare umidità o condensa.

Descrizione del prodotto

6

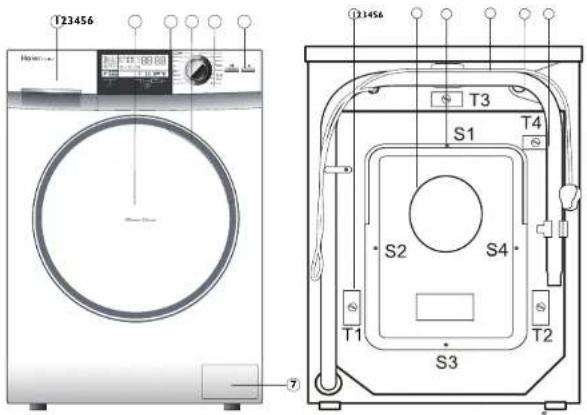

La lavatrice rappresentata nella figura potrebbe risultare diversa rispetto a quella acquistata.

Vaschetta detersivo/ammorbidente

Bulloni per il trasporto (T1-T4)

Sportello

Capello posteriore

Top

Viti del coperchio posteriore (S1-S4)

Maniglia dello sportello

Cavo di alimentazione

Pannello di controllo

Valvola per il carico dell'acqua

On/Off

Tubo di scarico

Sportellino di sicurezza

Accessori

Verificare che gli accessori e il materiale informatico corrispondano a quelli elencati.

1x Tubo di carico componenti

4x Tappi di chiusura

1x Supporto del tubo di scarico

1x Manuale utente

1

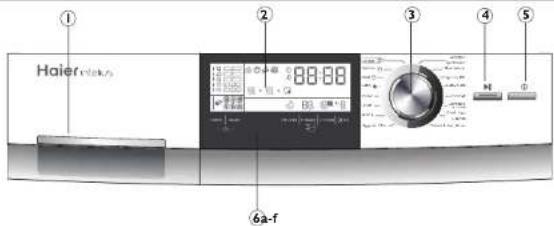

Pannello di controllo

Vaschetta detersivo 2 Display 3 Manopola 4 Tasto "Avvio/Pausa" 5 Tasto "On/Off" 6 Pulsanti funzione (a-f)

a Funzione b Seleziona c Fine ritardata d Temperatura e Centrifuga (giri/min) f Memo

Vaschetta detersivo

Compartimento 1: Solo ingresso acqua, senza detersivo.

Compartimento 2: Detersivo per tutti i programmi

eccetto CENTRIFUGA/SCARICO

Compartimento 3: Ammorbidente, amido, profumo, etc.

Per informazioni dettagliate sul tipo di detersivo da utilizzare per le diverse temperature di lavaggio, fare riferimento al manuale specifico del detersivo.

Display

Se la lavatrice è accesa, sul display verrà visualizzato lo stato reale delle diverse sezioni (vedere le pagine successive). Durante il funzionamento, il display va subito in modalità di risparmio energetico finché la manopola programmi non viene ruotata in maniera casuale.

Manopola programmi

Ruotando la manopola su uno dei 16 programmi, il LED associato si illuminerà con le relative impostazioni predefinite.

Tasto "Avvio/Pausa"

Premere questo tasto per avviare o interrompere il programma attualmente visualizzato. Durante il funzionamento, i simboli associati si illumineranno; durante un'interruzione, il simbolo indicatore lampeggerà.

Tasto "On/Off"

Premere delicatamente questo tasto per accendere la lavatrice. Il display si illuminerà. Per spegnere la lavatrice, premere nuovamente questo tasto per 2 secondi. Se non viene attivato alcun elemento del pannello, la lavatrice si spegnerà automaticamente dopo pochi secondi.

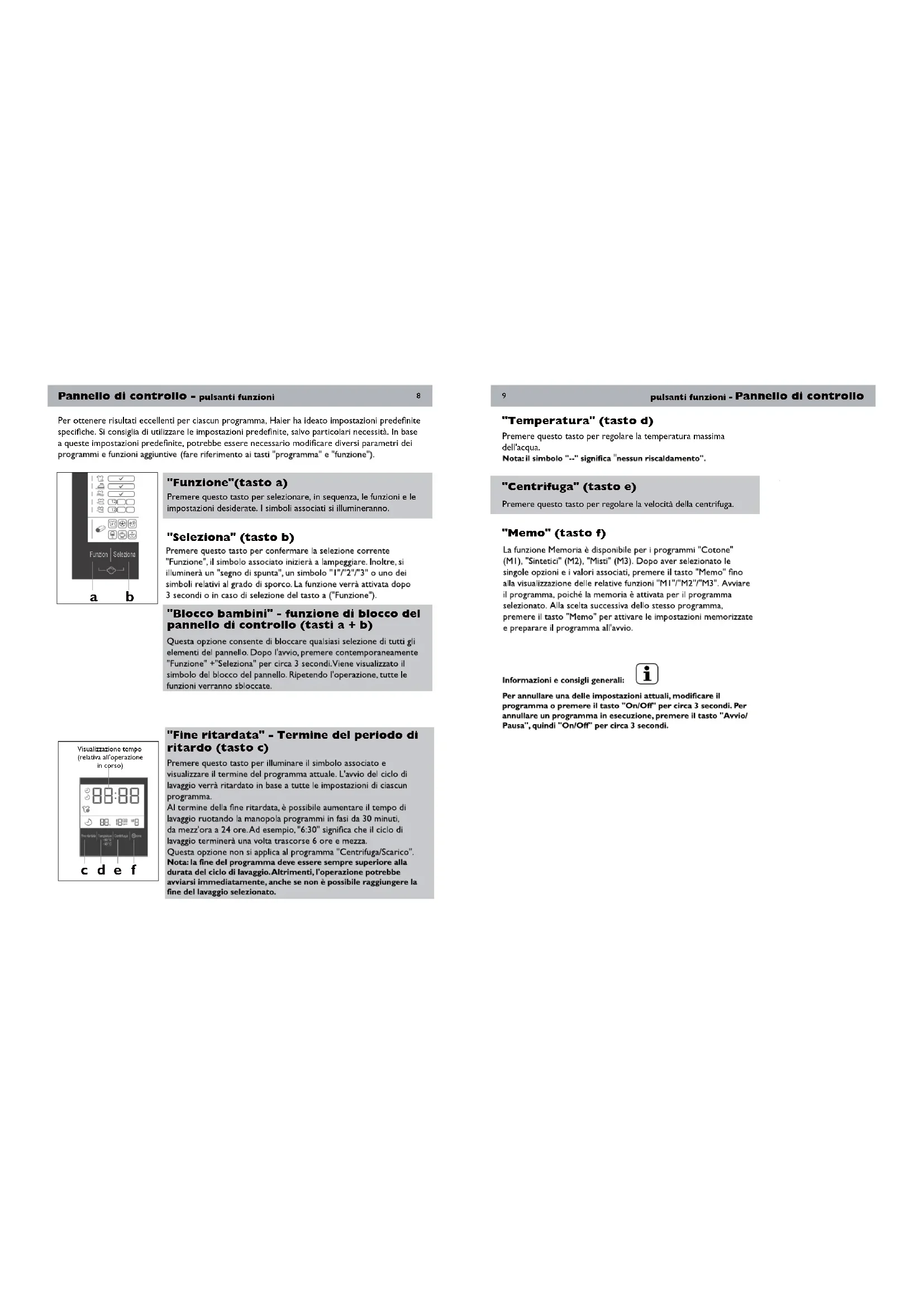

Pannello di controllo - pulsanti funzioni

8

Per ottenere risultati eccellenti per ciascun programma, Haier ha ideato impostazioni predefinite specifiche. Si consiglia di utilizzare le impostazioni predefinite, salvo particolari necessità. In base a queste impostazioni predefinite, potrebbe essere necessario modificare diversi parametri dei programmi e funzioni aggiuntive (fare riferimento ai tasti "programma" e "funzione").

"Funzione" (tasto a)

Premere questo tasto per selezionare, in sequenza, le funzioni e le impostazioni desiderate. I simboli associati si illumineranno.

"Selezione" (tasto b)

Premere questo tasto per confermare la selezione corrente "Funzione"; il simbolo associato inizierà a lampeggiare. Inoltre, si illuminerà un "segno di spunta", un simbolo "1"/"2"/"3" o uno dei simboli relativi al grado di sporco. La funzione verrà attivata dopo 3 secondi o in caso di selezione del tasto a ("Funzione").

"Blocco bambini" - funzione di blocco del pannello di controllo (tasti a + b)

Questa opzione consente di bloccare qualsiasi selezione di tutti gli elementi del pannello. Dopo l'avvio, premere contemporaneamente "Funzione" + "Sezioni" per circa 3 secondi. Viene visualizzato il simbolo del blocco del pannello. Ripetendo l'operazione, tutte le funzioni verranno sbloccate.

"Fine ritardata" - Termine del periodo di ritardo (tasto c)

Al termine della fine ritardata, è possibile aumentare il tempo di lavaggio ruotando la manopola programmi in fasi da 30 minuti, da mezz'ora a 24 ore. Ad esempio, "6:30" significa che il ciclo di lavaggio terminerà una volta trascorse 6 ore e mezza. Questa opzione non si applica al programma "Centrifuga/Scarico". Nota: la fine del programma deve essere sempre superiore alla durata del ciclo di lavaggio. Altrimenti, l'operazione potrebbe avviarsi immediatamente, anche se non è possibile raggiungere la fine del lavaggio selezionato.

Pulsanti funzioni - Pannello di controllo

Premere questo tasto per regolare la temperatura massima dell'acqua.

Nota: il simbolo "--" significa "nessun riscaldamento".

"Centrifuga" (tasto e)

Premere questo tasto per regolare la velocità della centrifuga.

"Memo" (tasto f)

La funzione Memoria è disponibile per i programmi "Cotone" (M1), "Sintetici" (M2), "Misti" (M3). Dopo aver selezionato le singole opzioni e valori associati, premere il tasto "Memo" fino alla visualizzazione delle relative funzioni "M1"/"M2"/"M3". Avviare il programma, poiché la memoria è attivata per il programma selezionato. Alla selezione successiva dello stesso programma, premere il tasto "Memo" per attivare le impostazioni memorizzate e preparare il programma all'avvio.

Informazioni e consigli generali:

Per annullare una delle impostazioni attuali, modificare il programma o premere il tasto "On/Off" per circa 3 secondi. Per annullare un programma in esecuzione, premere il tasto "Avvio/Pausa", poi "On/Off" per circa 3 secondi.

Pannello di controllo-simboli
Funzione	Funzione (rimozione delle macchie)
Durata ridotta ciclo di programma Impostazione	#inita, nessuna opzione
Anti pieghe (al termine del ciclo) Sport	#
Anti pieghe (Interruzione risiclacquo) Erba	#
Ciclo di lavaggio più intenso (da l a 3) Vino	#
Ulteriore ciclo di risciacquo (da l a 3) Caffe	#
	Fruita
Indicazione stato di base Indicazione ciclo programma		Impostazioni programma
Porta bloccata (durante il funzionamento)	Ciclo di lavaggio in esecuzione	Fine ricardata attivata
Pannello di controllo bloccato	Ciclo di risciacquo in esecuzione	Impostazione temperature emassima di lavaggio
Problemi con l'erogazione dell'acqua	Centrifuga in escuizione/ ciclo di scarico	Impostazione velocità rom massima di rotazione
Sportello aperto		Impostazione Memo

Programma	Temp. Massimo	Temperatura predefinita	2 3	1	Tipodi tessuto	Velocità centrifuga predefinita
1 Hygenic 95°C	--	95°C	√	□	×	Cotone /Sintetici
2 Jeans	0-60°C	40°C	√	□	×	Jeans
3 Sport	0-40°C	30°C	√	□	×	Abbigliamento sportivo
4 Intimo	0-60°C	40°C	√	□	×	Intimo
5 Lana	0-40°C	--	√	×	×	Capi in lana
6 Misti	0-60°C	40°C	√	□	×	Cotone /Sintetici
7 Sintetici	0-60°C	30°C	√	□	×	Tessuti in fibra chimica
8 Cotone	0-90°C	40°C	√	□	×	Cotone /Sintetici
9 Lavaggio quotidiano	0-40°C	40°C	√	□	×	Capi in cotone
10 Ultra bianco	0-60°C	40°C	√	□	×	Cotone /Sintetici
11 Express 15'	0-30°C	20°C	√	□	×	Cotone /Sintetici
12 Baby Care	0-90°C	90°C	√	×	×	Cotone /Sintetici
13 Delicati	0-40°C	30°C	√	□	×	Seta o lana
14 Lavaggio a mano	0-40°C	30°C	√	□	×	Capi in cotone
15 Centrifuga/Scarico	-- --		×	×	×	...
16 Autopulitura	--	90°C	√	×	×	...

Consumi

I valori di consumo indicati possono variare in base alle condizioni locali.

Programma	max carico kg	Energia kWh	Acqua L	Temp. °C	Tempo di lavaggio himin	Prestazioni centrifuga e asciugatura %
Hygenic 95°C	2	2,00	36,0	95 Auto	---
Jeans	4 0,56	40,0	40 Auto	---
Sport	2 0,26	35,0	30	0:25	---
Intimo	4 0,50	40,0	40	1:19	---
Lana	1	0,10	50,0	---	0:42	---
Misti	4 0,56	34,0	40 Auto	---
Sintetici	4 0,25	46,0	30 Auto	---
Cotone 40 °C*	3.5	0,47	36,0	40 Auto	<53
Cotone 60 °C#	3.5	0,68	37,0	60 Auto	<53
Cotone 60 °C*	7	0,62	44,0	60 Auto	<53
Lavaggio quotidiano	4	0,58	46,0	40	1:20	---
Ultra bianco	2	0,60	45,0	40	1:14	---
Express 15'	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	90	2:05	---
Delicati	1	0,25	50,0	30	0:56	---
Lavaggio a mano	2	0,25	36,0	30	0:57	---
Centrifuga/Scarico	7	0,10	---	---	0:13	---
Autopulitura	---	1,80	15,0	90	1:05	---

® Informazioni e consigli generali:

Programma standard per l'etichettatura energetica, in conformità alla direttiva 2010/30/UE.

Cotone 60°C / 40°C con impostazione della velocità massima di centrifuga, funzione di lavaggio energetico (livello 3) (senza nessun'altra opzione selezionata).

I programmi Cotone a 60°C e 40°C standard sono ideali per il lavaggio di capi in cotone leggermente sporchi. Sono anche i programmi più efficienti in termini di consumo combinato di energia e acqua per il lavaggio dei capi in cotone. L'effettiva temperatura dell'acqua può variare rispetto a quella indicata nel ciclo.

Utilizzo quotidiano

Il presente apparecchio è progettato esclusivamente per uso domestico, all'interno dell'abitazione. In caso di utilizzo per scopi commerciali, industriali o altri scopi diversi da quelli previsti, la garanzia Haier non sarebbe più valida. Attenersi sempre alle istruzioni riportate su ciascuna etichetta e lavare solo capi lavabili in lavatrice.

Alimentazione

Collegare la lavatrice all'alimentazione generale (da 220 a 240 V / ~50 Hz).

Collegamento al rubinetto dell'acqua

Aprire il rubinetto. L'acqua deve essere pulita e limpida.

Avvertenza!

Prima dell'utilizzo, aprire il rubinetto e assicurarsi che non vi siano perdite di acqua.

Preparazione della biancheria

Ordinare i capi in base al tipo di tessuto (cotone, sintetici, lana o seta) e al tipo di sporco.

Separare i capi bianchi da quelli colorati. Lavare i capi colorati prima, a mano, in modo da controllare se si sbiadiscono o si rovinano. Indumenti delicati, capi delicati e tessuti finemente ricamati, come ad esempio le tende, devono essere inseriti in appositi sacchi per il lavaggio (è consigliabile lavarli a mano o a secco). Chiudere cerniere e ganci, assicurarsi che i bottoni siano ben cuciti e inserire i capi più piccoli come calzini, cinture, reggiseni ecc. in un sacco per il bucato.

Spiegare i capi più grandi come lenzuola, copriletto ecc. Mettere i capi al contrario. Svuotare le tasche (chiavi, monete ecc.) e rimuovere oggetti decorativi rigidi (ad esempio spille).

Attenzione!

Oggetti non tessili, instabili o con angoli appuntiti potrebbero causare malfunzionamenti e danni agli indumenti e alla lavatrice.

Utilizzo quotidiano

4

Caricamento della lavatrice

Aprire lo sportello e inserire la biancheria un capo alla volta. Non sovraccaricare la lavatrice. Controllare se è possibile inserire agevolmente una mano sulla parte superiore del carico. Chiudere delicatamente lo sportello.

Informazioni e consigli generali:

Dopo ogni installazione o periodi di inattività prolungati, eseguire prima il programma "Autopulitura" a vuoto, senza aggiungere alcun detersivo nelle apposite vaschette (2), in modo da rimuovere eventuali residui corrosivi.

Scelta del detersivo

L'efficienza e le prestazioni del lavaggio dipendono dalla qualità del detersivo utilizzato. Utilizzare solo detersivi per il lavaggio in lavatrice e, se necessari, detersivi specifici, ad esempio per il lavaggio di capi sintetici o in lana. Attenersi sempre alle istruzioni fornite dal produttore del detersivo.

Informazioni e consigli generali:

Rimuovere i contenitori di detersivo prima del ciclo di lavaggio successivo. Attenersi alle istruzioni di dosaggio riportate sulla confezione del detersivo.

Aggiunta del detersivo

Estrarre il cassetto dei detergenti e mettere il detersivo richiesto e l'ammorbidente nel corrispondente compartimento. Richiudere il cassetto delicatamente (vedere le istruzioni sul cassetto).

Informazioni importanti: Per programmi con prelavaggio, il detersivo deve essere inserito sia nello scomparto I che 2. Per altri programmi, non aggiungere detersivo nello scomparto I.

Usare detersivi liquidi in accordo con le istruzioni sulla confezione. Non usare detersivi liquidi per il programma di prelavaggio o se è selezionata la "Partenza ritardata".

Non usare troppo ammorbidente; altrimenti potrebbe danneggiare le fibre artificiali.

15

Utilizzo quotidiano

Selezione di un programma

Per ottenere i migliori risultati di lavaggio, selezionare il programma di lavaggio appropriato in base al grado di sporco e al tipo di biancheria. Ruotare la manopola dei programmi per impostare il programma desiderato.

Selezione delle opzioni

Selezionare le opzioni desiderate (fare riferimento a "Pannello di controllo").

Avvio del programma di lavaggio

Premere il tasto "Avvio/Pausa" per avviare il programma. La lavatrice funziona in base alle impostazioni attuali. È possibile modificare le impostazioni solo annullando il programma di lavaggio.

Al termine del ciclo di lavaggio, viene visualizzata la parola "Fine", quindi segue lo spegnimento automatico della lavatrice.

Interruzione - annullamento del programma di lavaggio

Per interrompere il programma di lavaggio in esecuzione, premere delicatamente il tasto "Avvio/Pausa", quindi premerlo nuovamente per riprendere il funzionamento.

Per annullare un programma in esecuzione e le relative impostazioni, premere il tasto "Avvio/Pausa", quindi premere "On/Off" per circa 3 secondi.

Informazioni e consigli generali:

Scegliere accuratamente le impostazioni del programma, facendo riferimento alle icone sulle etichette di ciascun capo e alla "Tabella dei simboli".

Si consiglia di rimuovere subito la biancheria al termine di un ciclo di lavaggio, in modo da ridurre le pieghe.

Dopo il lavaggio

Interrompere l'erogazione dell'acqua e scollegare il cavo di alimentazione. Aprire lo sportello della lavatrice per evitare la formazione di umidità e cattivi odori, lasciandolo quindi aperto durante l'inattività della lavatrice.

Utilizzo quotidiano

16

Tabella dei simboli

Procedura di lavaggio
95	Temperatura massima di lavaggio 95°C - lavaggio normale	60	Temperatura massima di lavaggio 60°C - lavaggio normale
40	Temperatura massima di lavaggio 40°C - lavaggio normale	40	Temperatura massima di lavaggio 40°C - lavaggio delicato
30	Temperatura massima di lavaggio 30°C - lavaggio normale	30	Temperatura massima di lavaggio 30°C - lavaggio delicato
Temp. massima lavaggio a mano 40°C		Lavare solo a secco
Procedure di candeggio
Detersi continuanti candelgina consentiti candelgina consentita		Solo ossigeno/no cloro
Procedura di asciugatura a tamburo
Asciugatura a tamburo temperatura normale		Asciugatura a tamburo temperature più bassa
Asciugatura su filo		Asciugatura su piano
Procedure di stiratura
Stirare su piastra singola a una temperatura massima di 200°C		Stirare su piastra verticala a una temperatura massima di 150°C
Non stirare			Stirare su piastra verticala a una temperatura massima di l'10°C senza vapore (una stiratura a vape potrebè provocare danni irreversibili)
Procedura di manutenzione tessile professionale
Lavaggio a secco professionale in tetracloroetile		Lavaggio a secco professionale in idrocarburi
Lavaggio in acqua professionale		Non utilizzato il lavaggio in acqua professionale

17

Pulizia e manutenzione

Pulizia della vaschetta per il detergente

Pulire regolarmente i residui di detersivo presenti nella vaschetta. Estrarre la vaschetta finché non si blocca (1) e premere il tasto di sgancio (2) per rimuoverla. Successivamente, pulire accuratamente la vaschetta con acqua, quindi inserirla nuovamente al suo posto.

Pulizia della lavatrice

Scollegare il cavo di alimentazione durante le operazioni di pulizia e manutenzione. Utilizzare un panno morbido inumidito con sapone liquido per pulire la lavatrice e i componenti in gomma. Non utilizzare solventi chimici organici o corrosivi.

Informazioni e consigli generali:

Dopo ogni installazione o periodi di inattività prolungati, eseguire prima il programma "Autopulizia" a vuoto, senza aggiungere alcun detersivo nelle apposite vaschette (2), in modo da rimuovere eventuali residui corrosivi.

Informazioni ambientali

Per un risparmio efficiente di energia, acqua, detersivo e tempo, utilizzare le dimensioni di carico massimo consigliate. Non superare il dosaggio chimico indicato.

Scegliere sempre la temperatura di lavaggio più bassa. I moderni detersivi sono in grado di lavare in maniera efficace anche al di sotto dei 60°C .

Solo in caso di sporco intenso, aumentare la temperatura in base alle impostazioni predefinite.

È consigliabile utilizzare la velocità di centrifuga massima per l'asciugabiancheria domestico.

Pulizia e manutenzione

18

Filtro della pompa

Effettuare un controllo regolare del filtro della pompa in caso di problemi durante lo

• scarico dell'acqua,
• la centrifuga,
• la presenza di rumori durante il funzionamento.

Attenzione!

Rischio di ustioni! La temperatura dell'acqua all'interno del filtro della pompa potrebbe essere molto elevata. Prima di effettuare qualsiasi operazione, assicurarsi che l'acqua si sia raffreddata.

1. Spegnere e scollegare la lavatrice. 2. Aprire lo sportellino di sicurezza, utilizzando una moneta o un cacciavite. 3. Utilizzare un recipiente per raccogliere la perdita di acqua. Potrebbero verificarsi perdite di acqua molto abbondanti. 4. Estrarre il tubo di scarico e posizionare l'estremità nel recipiente.

1. Estrarre l'otturatore fuori dal tubo di scarico.
2. Dopo aver eseguito il drenaggio, allentare le viti e rimuovere in senso antiorario il filtro della pompa.
3. Rimuovere le sostanze contaminanti e la polvere.
4. Pulire con cura il filtro della pompa, utilizzando, ad esempio, acqua corrente,
5. quindi rifissarlo completamente.
6. Chiudere il tubo di scarico e posizionarlo di nuovo nella lavatrice.
7. Chiudere lo sportellino di sicurezza.

L'otturatore del filtro della pompa deve essere pulito e integro. Se il coperchio non è completamente serrato, potrebbero esserci perdite d'acqua.

19

Pulizia e manutenzione

Valvola di carico dell'acqua e filtro della valvola di carico

Per impedire che sostanze esterne provochino il blocco dell'erogazione di acqua, pulire regolarmente il filtro della valvola di carico.

Periodo di inutilizzo

Se la lavatrice non viene utilizzata per lunghi periodi, scollegare la presa di alimentazione (1) e interrompere l'erogazione dell'acqua (2). Aprire lo sportello della lavatrice per evitare la formazione di umidità e cattivi odori, lasciandolo quindi aperto durante l'inattività della lavatrice.

Prima di riprendere l'utilizzo dell'apparecchio, controllare attentamente il cavo di alimentazione, la valvola per il carico dell'acqua e il tubo di scarico. Assicurarsi che tutto sia installato correttamente e che non vi siano perdite.

Scegliere il miglior detersivo

	Universale	Colorati	Delicati	Speciali	Ammorbidente
Lanal	-	-	-	L	O
Misti	L/P	L/P	-	-	O
Sintetici	L/P	L/P	L	-	O
Cotone	L/P	L/P	-	-	O
Express 15'	L	L	-	-	O
Delicati	-	-	L	-	O

	Detersivo	Intervallo di temperature °C
L	Liquido	Freddo - 60
P	Polvere	40 - 90
O	Opzionale	---
-	No	---

Se si usa il detersivo liquido, non è consigliabile attivare la partenza ritardata. Per scegliere la quantità di detersivo da utilizzare, fare riferimento alle informazioni sul prodotto.

Info: i moderni detersivi sono efficaci anche a basse temperature di lavaggio.

Risoluzione dei problemi

20

Visualizzazione del codice

Codice	Causa	Soluzione
Auto	Determinazione automatica dei migliorari parametri per il ciclo selezionato	Attendere. Il tempo stimato del programma di lavaggio sare' visualizzato al termine della fasa.
Lo /HALF /FULL /HI	Pesatura automatica del carico	Attendere. Il tempo stimato del programma di lavaggio sare' visualizzato al termine della fasa:Lo = carico minimoHALF = meta caricoFULL = carico ottimaleHI = massimo carico
1:25	Tempo rimerente del ciclo di lavaggio.	Fare riferimento al simbolo.
19:30	Tempo rimerente del ciclo di lavaggio.	La fine potrebbe essere riartdata:fare riferimento al simbolo.
Lock	Il portello non può essere aperto per motivi di sicurezza: all'interno del cesto è presente acqua e la stessa più essere molto calda	Attendere la fine del programma, o cancellate il programma in corso, ed eseguire il programma Scario. In caso di acqua molto calda all'interno del cesto eseguire per alcuni minuti il programma Lavaggio a Mano, per poi passare al programma Scario. Dopo esta sequenza sare' nuovamente possibile aprire il portello.
End	Ciclo di lavaggio terminato
EI	Errore durante il drenaggio, non è stata svuotata l'acqua.	Pulire il filtrlo della pompa.Controllare la corretta installazione del tubo di scarico o eventuali ostruzioni.
E2	Blocco - errone.	Chiudere correttamente lo sportello.
E4	Livello dell'acqua non raggiunto dato 8 minuti.	Controllare se l'erogazione e la pressione dell'acqua slano normali. "Effetto autosifonaggio" del tubo di scarico.
E8	Grado di protezione dall'acqua - errone.	Auto rilascato, alrimenti contattare il servizio assistenza post-vendita.
F3	Sensore temperatura - errone.	Contattare il servizio assistenza post-vendita.
F4	Problema di riscaldamento (viene visualizzato al termine di un cido).	Contattare il servizio assistenza post-vendita.
F7	Motore - errone.	Contattare il servizio assistenza post-vendita.
Fb	Fuoriuscita di acqua.	Chiudere immediamente il copershio.Contattare il servizio assistenza post-vendita.
FA	Errore del sensore del livello di acqua.	Contattare il servizio assistenza post-vendita.
FC	Controllo elettronico - errone.	Contattare il servizio assistenza post-vendita.
Unb	Carico sbilanciato, non centrifugabile	Verificate e cercate di ripositionare il carico nel cesto bianciandolo o rimuovendo quale capo. Riprovare il clico di centrifugù.

Avvertenza!

Codice Fb: la protezione per la fuoriuscita dell'acqua si trova nella parte più interna della lavatrice. In caso di perdita di acqua, tutte le funzioni verranno interrotte automaticamente, tranne la pompa di scarico, attiva per ragioni di sicurezza.

21

Risoluzione dei problemi

Problemi di alimentazione

Il programma corrente e le relative impostazioni verranno salvate solo per un breve periodo. Potrebbe essere necessario l'avvio di un nuovo ciclo del programma. Nel caso in cui un problema di alimentazione provochi l'interruzione di un programma di lavaggio in esecuzione, l'apertura della sportello sarà bloccata automaticamente. Per poter estrarre la biancheria, è necessario che non vi sia acqua visibile dall'oblo dello sportello: pericolo di ustioni! Il livello dell'acqua non deve essere inferiore a quello descritto in "Filtro della pompa". Non tirare o forzare la leva sullo sportellino di sicurezza finché non si avverte un leggero clic che indica lo sblocco dello sportello. Successivamente, fissare nuovamente tutte le parti.

Risoluzione dei problemi alla visualizzazione del codice

Risoluzione dei problemi

La lavatrice non si attiva. Il programma non è stato alcora avviato.Lo sportello non è chiuso correttamente.La lavatrice non è stata accesa.Interruzione dell'alimentazione.	Premere il tasto "Avvio/Pausa".Chidere lo sportello correttamente.Accendere la lavatrice.Controllare l'alimentazione.
La lavatrice non è in grado di carcare l'acqua.	Nessun programma selezionato.Assenza di acqua.Tubo di carlo piegato.Filtro del tubo di carico ostruito.Pressione dell'acqua inferiore a 0,03 MPa.Problemi nell'erogazione dell'acqua.
La lavatrice scarica l'acqua durante la fase di carico	L'altezza del tubo di scarico è inferiore a 80 cm.La parte terminale del tubo di scarico potrebbe finire all'interno dell'acqua.

Risoluzione dei problemi

22

Problema

Problema nello scarico.

Causa

Il filtro della pompa è ostruito. L'estremità del tubo di scarico si trova a un'altezza superiore a 100 cm dal livello del pavimento. Il tubo di scarico è ostruito.

Soluzione

Pulire il filtro della pompa. Assicurarsi che il tubo di scarico sia installato correttamente. Eliminare eventuali ostruzioni dal tubo di scarico.

Forti vibrazioni durante la centrifuga.

Il carico della lavatrice non è corretto. La lavatrice si trova su una superficie irregolare o non in piano. Non tutti i bulloni per il trasporto sono stati rimossi.

Collocare la giusta quantità di biancheria. Assicurarsi che la lavatrice sia su una superficie regolare e in piano. Rimuovere tutti i bulloni per il trasporto.

Il funzionamento si interrompe prima del completamento del ciclo di lavaggio.

Problema nell'erogazione dell'acqua o nell'alimentazione. Controllare l'alimentazione e l'erogazione dell'acqua.

Il funzionamento si interrompe per un certo periodo di tempo.

Nessun "codice errore" visualizzato! Il programma esegue un ciclo di ammollo? Blocco del programma.

Attivare il display - vedere "display". Premere il tasto "Avvio/Pausa" per riavviare l'operazione. Se il programma sembra corretto, annullare l'operazione.

Eccessiva schiuma nel tamburo e/o nella vaschetta del detersivo.

Il detersivo non è quello corretto. Utilizzo eccessivo di detersivo.

Controllare le istruzioni sul detersivo. Ridurre la quantità di detersivo.

Regolazione automatica del tempo di lavaggio.

La durata del programma di lavaggio verrà regolata.

Si tratta di un comportamento normale, che non influenza la funzionalità.

La centrifuga non si attiva.

Carico non bilanciato.

Controllare il carico inserito nella lavatrice ed eseguire nuovamente un programma di centrifuga.

Informazioni e consigli generali:

In presenza di una quantità eccessiva di schiuma durante un ciclo di centrifuga, il motore viene arrestato e la pompa di scarico attivata per 90 secondi. In caso di esito negativo dell'eliminazione della schiuma dopo 3 tentativi, il programma terminerà senza aver effettuato la centrifuga.

Installazione

Preparazione

Rimuovere tutto il materiale di imballaggio, inclusa la base in polistirolo. Durante la rimozione dell'imballaggio, è possibile che si presenti dell'acqua sulla busta di plastica e sull'oblo. Si tratta di un fenomeno normale dovuto ai collaudi eseguiti in fabbrica.

Rimozione dei bulloni per il trasporto

I bulloni per il trasporto vengono utilizzati per fissare i componenti antivibrazione che si trovano all'interno della lavatrice durante il trasporto.

1. Rimuovere il coperchio posteriore.
2. Rimuovere i bulloni presenti sulla parte posteriore, quindi estrarre i distanziatori in plastica nella parte interna della lavatrice.

Informazioni e consigli generali:

Conservare i bulloni per il trasporto in un luogo sicuro per eventuali usi successivi. Se è necessario spostare la lavatrice, posizionare i bulloni in senso contrario, in modo da evitare eventuali danni.

1. Riposizionare il coperchio posteriore inserendolo nei due spazi, in modo che la sua parte convessa si rivolga verso l'esterno.
2. Riempire i fori lasciati dai bulloni con i tappi di chiusura.

Regolazione dei piedini

Regolare tutti i piedini per ottenere una posizione in piano, in modo da ridurre le vibrazioni e i rumori durante il funzionamento. Il rischio di consumare o danneggiare il prodotto. Per le operazioni di regolazione, si consiglia di utilizzare una livella a bolla d'aria. Il pavimento deve essere più stabile e liscio possibile.

Installazione

24

Tubo di carico - Aqua Control System

Il tubo di carico Aqua Stop è un elemento essenziale per la sicurezza e il controllo. Le valvole controllano l'erogazione dell'acqua e sono in grado di interromperla in caso di perdite del tubo.

1. Collegare il tubo di carico al connettore della valvola dell'acqua.
2. Collegare il tubo di carico al rubinetto dell'acqua.

Avvertenza!

La lavatrice è progettata solo per l'erogazione di acqua fredda! Utilizzare il set di tubi in dotazione con la lavatrice. Non riutilizzare i set di tubi obsoleti.

Tubo di scarico

È possibile installare il sistema di scarico in modi diversi. Tuttavia, il livello del tubo di scarico deve raggiungere gli 80-100 cm in un determinato punto. Se possibile, mantenere il tubo di scarico sempre fissato a un gancio sul retro della lavatrice.

1. Collegamento del tubo di scarico al lavandino

Utilizzare il supporto del tubo di scarico per fissarne l'estremità e tenerlo fuori dall'acqua. Fissare il supporto in modo che non cada a causa dei movimenti che si verificano durante il funzionamento.

2. Collegamento del tubo di scarico al sifone del lavandino

Fissare e sigillare saldamente il collegamento all'adattatore corrispondente, sopra la parte di sifonaggio!

25

Installazione

3. Collegamento del tubo di scarico allo scarico fognario

Utilizzare il supporto del tubo di scarico per fissarne l'estremità. Fissare il supporto in modo che non cada a causa dei movimenti che si verificano durante il funzionamento.

Avvertenza!

Il tubo di scarico non deve essere immerso nell'acqua ma deve essere fissato saldamente e non deve perdere acqua. Se il tubo di scarico viene posizionato per terra o a un'altezza inferiore a 80 cm, la lavatrice continuerà a scaricare l'acqua quando viene riempita (autosifonaggio).

Non aggiungere prolungamenti al tubo di scarico. Se necessario, contattare il servizio di assistenza post-vendita.

Collegamento all'alimentazione

Prima di effettuare qualsiasi collegamento, verificare se:

• la presa è adeguata alla potenza massima della lavatrice (per ragioni di sicurezza, i fusibili del circuito dovrebbero essere almeno da 15 A).
• il voltaggio soddisfa i requisiti della lavatrice.
• la presa di corrente è conforme alla spina della lavatrice.
• la presa di corrente utilizzata è dotata di messa a terra. Nota - solo Regno Unito: il fusibile all'interno di una spina Regno Unito da 13 A deve essere conforme allo standard BS1362.

Dati tecnici

26

Informazioni tecniche di base relative alla lavatrice

HW70-B1426

HW70-B1426S

Alimentazione	220 - 240V~/50 Hz
Corrente di funzionamento max. (A)	10
Pressione dell'acqua (MPa)	0,03≤P≤1
Carico nominale (kg)	7
Velocità di centrifuga(girl/min)	1400
Programmi lavaggio	16
Corrente massima (W)	2000
Dimensioni (altezza x profondità x peso) in mm	845 x 600 x 595
Peso netto (kg)	67
Consumo di energia in modalità spegnimento (W)	0,2
Consumo di energia quando in modalità accensione (W)	0,2

27

Servizio di assistenza post-vendita

In caso di dubbi o problemi, consultare la sezione di risoluzione dei problemi riportata nel presente manuale. Se necessario, controllare il foglio della garanzia per informazioni sul servizio post-vendita.

Per gli altri paesi, fare riferimento al sito Web: www.haier.com, area di assistenza e servizio clienti. È possibile visualizzare le FAQ e attivare un servizio di reclamo.

Product Fiche (according EU 1061/2010)
Marchio	Haier
Modello	Hw70-B1426Hw70-S1426S
Capacità nominale (kg)	7
Classe di efficienza energetica	A+++
Consumo energetico annuo (kWh/annum)1)	140
Consumo energetico programma Cotone a 60°C (aiero carico)(kWh/ciclo)	0,62
Consumo energetico programma Cotone a 60°C (aazzo carico)(kWh/ciclo)	0,68
Consumo energetico programma Cotone a 40°C (aazzo carico)(kWh/ciclo)	0,47
Consumo energetico in modalità spesso (W)	0,2
Consumo energetico in modalità "stand-by" (W)	0,2
Consumo annuo di acqua (L)2)	9240
Classe di efficienza di centrifugazione3)	B
Massima velocità di centrifuga (rpm)4)	1400
Percentuale di umilità riamanento (%)4)	53
Programma Cotone standard a 60 °C5)	Programma Cotone a 60°C con massima velocità di centrifuga, funzione intensivo attivata (livello 3)
Programma Cotone standard a 40 °C5)	Programma Cotone a 40°C con massima velocità di centrifuga, funzione intensivo attivata (livello 3)
Durata media programma Cotone a 60°C (aiero carico)(min)	178
Durata media programma Cotone a 60°C (aazzo carico)(min)	178
Durata media programma Cotone a 40°C (aazzo carico)(min)	172
Durata della modalità "stand-by"6)	-
Livello di rumorosità (lavaggio/centrifuga)(dB(A))7)	54/70
Tipologia	carica frontale a libera
Basato su 220 cidi di lavaggio con programmia standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo energetico per ciclo dipendera da come verrà usato l'aparechio.	1) Basato su 220 cidi di lavaggio con programmia standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo energetico per ciclo dipendera da come verrà usato l'aparechio.
Basato su 220 cidi di lavaggio con programmia standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo di acqua per ciclo dipendera da come verrà usato l'aparechio.	2) Basato su 220 cidi di lavaggio con programmia standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo di acqua per ciclo dipendera da come verrà usato l'aparechio.
La classe G è la meno efficiente e la classe A è la più efficente	3) La classe G è la meno effiente e la classe A è la più efficente
Basato sul programma Cotone Standard a 60 °C aiero carico e sul programma Cotone Standard a 40 °C a carico pariale	4) Basato sul programma Cotone Standard a 60 °C aiero carico e sul programma Cotone Standard a 40 °C sono i programmi di lavaggio standard sui cui si basano le informazioni presenti sull'etichette energetica e sulla targhetta del prodotto. Questi programmi sono adatti per lavare biancheria in cotone con un livello di sporco normale e sono i più efficienti in termini di consumo combinato di energia e di acqua.
5) Nel caso ci sa una sisterna di gestione del consumo elettrico	6) Nel caso ci sa una sisterna di gestione del consumo elettrico
7) Basato sul programma Cotone standard a 60 °C aiero carico

Haier

HW70-B1426

HW70-B1426S

Conservare queste istruzioni in un luogo sicuro, così che possano essere sempre consultate per informazioni sul prodotto e per un uso corretto.

Se si decide di vendere o cedere l'apparecchio, includere le istruzioni o trasmetterle al nuovo proprietario, affinché possa conoscere le caratteristiche e le norme di sicurezza per un uso corretto.

Simboli utilizzati

Corretto
