GEBRUIKSAANWIJZING CyberView X5 Reflecta

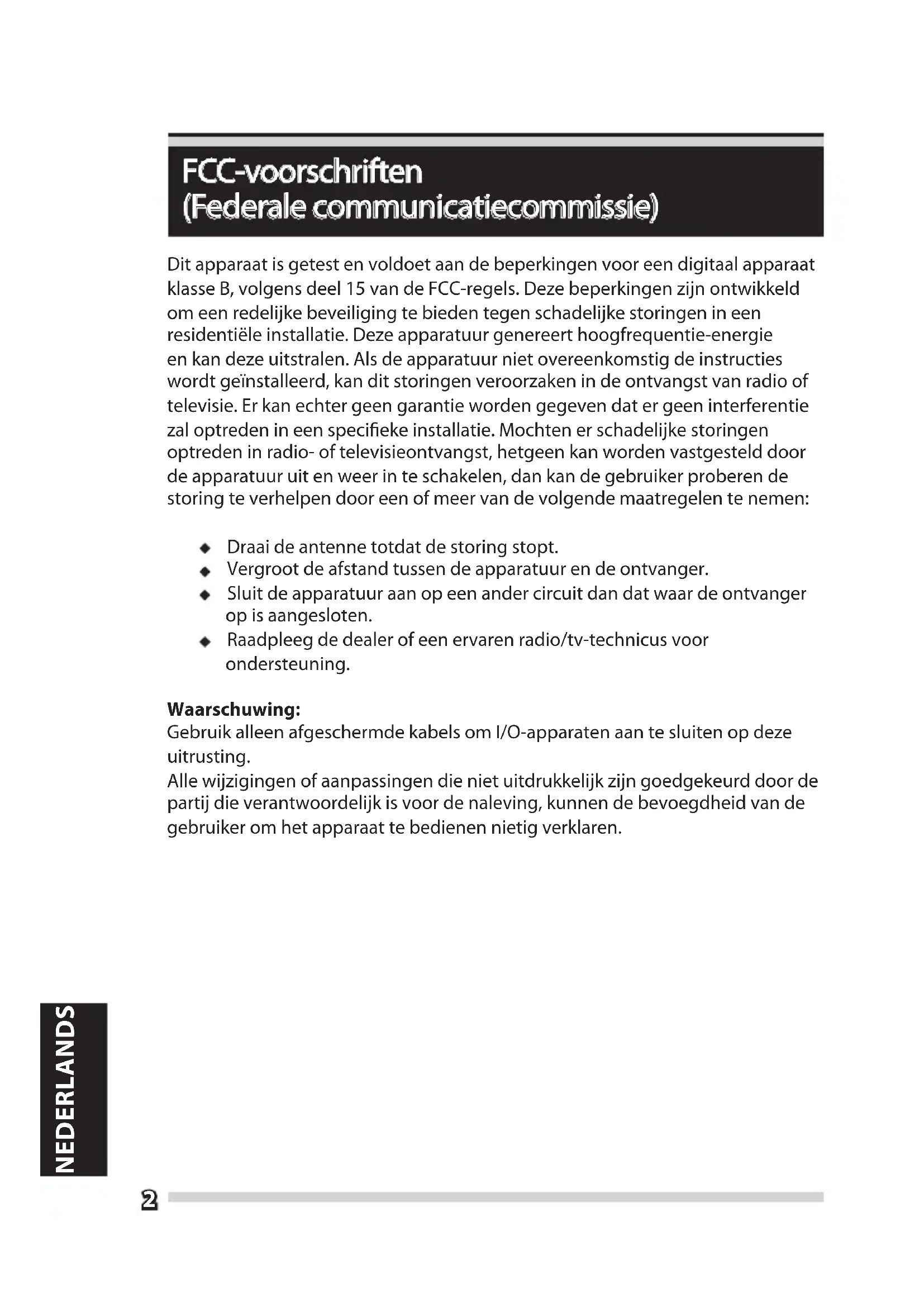

FCC-voorschriften (Federale communicatiecommissie) Dit apparaat is getest en voldoet aan de beperkingen voor een digitaal apparaat klasse B, volgens deel 15 van de FCC-regels. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert hoogfrequentie-energie en kan deze uitstralen. Als de apparatuur niet overeenkomstig de instructies wordt geïnstalleerd, kan dit storingen veroorzaken in de ontvangst van radio of televisie. Er kan echter geen garantie worden gegeven dat er geen interferentie zal optreden in een specieke installatie. Mochten er schadelijke storingen optreden in radio- of televisieontvangst, hetgeen kan worden vastgesteld door de apparatuur uit en weer in te schakelen, dan kan de gebruiker proberen de storing te verhelpen door een of meer van de volgende maatregelen te nemen: t Draai de antenne totdat de storing stopt. t Vergroot de afstand tussen de apparatuur en de ontvanger. t Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op is aangesloten. t Raadpleeg de dealer of een ervaren radio/tv-technicus voor ondersteuning. Waarschuwing: Gebruik alleen afgeschermde kabels om I/O-apparaten aan te sluiten op deze uitrusting. Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.NEDERLANDS

INHOUDSOPGAVE Aan de slag 4 Snelle installatiegids 6 Software En Stuurprogramma Installeren 6 Hardware installeren 8 Extra functies 10 Eenknops scan 10 DIA'S SCANNEN 11 STAP 1: open het stuurprogramma 11 STAP 2: selecteer het lmtype 11 STAP 3: optionele voorbeeldscan 11 STAP 4: scaninstellingen vastleggen 11 STAP 5: scanvoorkeuren vastleggen 13 STAP 6: Scannen 16 STAP 7: afsluiten 16 GEBRUIKERSINTERFACE 17

I. Hoofdvenstergebied 17

II. Voorbeeldvenstergebied 22

III. Instelgebied voor actief beeld 24

IV. Deelvenster miniaturen 25

Technische ondersteuning 264 Controleer de inhoud van de verpakking voordat u aan de slag gaat. Zie de Snelle installatiegids voor een snelle installatie. (zie pag. 11) Belangrijk! Bewaar de originele doos, de bon en het verpakkingsmateriaal voor eventuele verzending in de toekomst. Inhoud van verpakking Filmscanner. Voeding [model: A2-36SG12R-V] Waarschuwing! Het gebruik van een andere voeding kan de scanner ernstig beschadigen en maakt de garantie ongeldig. USB 2.0-kabel. CyberView cd met stuurprogramma's Cd met toepassingssoftware voor bewerken scans. Gedrukte handleiding. OPMERKING: Toepassingssoftware houdt in de fotosoftware zoals Adobe

Elements, dit is kan zonder voorafgaande kennisgeving worden gewijzigd. ALGEMENE RICHTLIJNEN: Gebruik uitsluitend de meegeleverde USB-kabel. Sluit de computer rechtstreeks aan op de scanner met de USB 2.0-kabel. Gebruik geen hub of verlengkabel. Gebruik alleen de USB-poorten achterop een computer. Als andere apparaten zijn aangesloten op de computer via USB (multifunctionele printers, scanners, webcam) moet u deze verwijderen. Minimaal 1 GB RAM (Win/Mac) is nodig.

NEDERLANDS5 Temperatuursbereik werkomgeving 10º tot 40ºC NB: Schakel de scanner niet in behalve wanneer de temperatuur binnen dit bereik valt. Als de scanner buiten dit bereik is opgeslagen of vervoerd, moet u hem binnen dit bereik laten terugkeren voor u hem inschakelt. Vochtigheidsbereik omgeving: 15% tot 76% relatieve vochtigheid (niet-condenserend) NB: Als de scanner is opgeslagen of vervoerd bij een lage temperatuur en daarna naar een warme of vochtige omgeving wordt gebracht, kan condensatie optreden. NEDERLANDS6 WINDOWS SYSTEMEN TIJDENS DE INSTALLATIE VAN HET STUURPROGRAMMA KAN EEN WAARSCHUWINGSVENSTER VERSCHIJNEN; SELECTEER IN DAT GEVAL "DIT STUURPROGRAMMA TOCH INSTALLEREN". Zorg er voor dat u de toepassingssoftware installeert VOORDAT u het scannerstuurprogramma CyberView installeert. U kunt het scannerstuurprogramma direct installeren als u reeds software hebt geïnstalleerd die TWAIN ondersteunt. Mac gebruikers kunnen iPhoto voor het bewerken gebruiken Opmerking:

1. Selecteer in het venster "Wizard nieuwe hardware gevonden"

"Automatisch zoeken of op computer bladeren naar stuurprogramma- software."

2. Klik vervolgens in het venster "Wizard nieuwe hardware gevonden"

op "Voltooien". OPMERKING: Niet alle pc's laten het venster voor nieuwe hardware zien, sommige installeren op de achtergrond.

SOFTWARE EN STUURPROGRAMMA INSTALLEREN

Voordat u het stuurprogramma voor de scanner installeert... Als u er voor kiest om de meegeleverde toepassing voor beeldbewerking te installeren, moet u de toepassingssoftware installeren (bijv. Adobe

Elements) door de toepassings-cd in het cd/dvd-station van de computer te steken. Volg de aanwijzingen in het venster dat automatisch verschijnt. Het scanner-stuurprogramma installeren a. Plaats de cd met het stuurprogramma in het cd/dvd-station van de computer en verken de inhoud. b. Dubbelklik op het pictogram "CyberView" om het installatieproces te starten. Volg de instructies op het scherm om het installatieproces te voltooien. OPMERKING: Zorg er voor dat de scanner NIET is verbonden met de computer tijdens de installatie van het stuurprogramma CyberView X 5.0. c. Herstart de computer na voltooiing van het installatieproces. Let op: Bij installatie van de nieuwe scanner op een Windows-computer waarop al een andere USB-atbedscanner of All-in-one Scan/Kopieer/Printer-apparaat is geïnstalleerd, kan het nodig zijn om de andere scanner te ontkoppelen van de USB-poort zodat de lmscanner goed kan werken. SNELLE INSTALLATIEGIDS NEDERLANDS7

Installatiehandleiding invoegtoepassing TWAIN-scanner voor Adobe Photoshop Elements 12 U kunt de TWAIN-component installeren die bij de versies van Photoshop werden geïnstalleerd Elements ouder dan versie 9 voor gebruik met Elements 11 of 12. Belangrijk: Verplaats geen invoegtoepassingen van vorige versies van Photoshop Elements naar Photoshop Elements 11 of later > map Plug-Ins (Invoegtoepassingen). Stel evenmin Photoshop Elements 8 (of vroeger) > map Plug-Ins in als de map Additionele Plug-Ins (Extra invoegtoepassingen) in Reverences (Voorkeuren). Zoek complete informatie op de ociële Adobe-website: http://helpx.adobe.com/photoshop-elements/kb/twain-installed-photoshop-elements- 11.html Macintosh Als u TWAIN-ondersteuning wenst op Mac OS, raadt Adobe u sterk aan toegang te verkrijgen tot uw via het Rosetta-OS (PPC).Anders kunt u uw afbeelding scannen en het vervolgens openen in Photoshop Elements. Om de oude TWAIN-invoegtoepassing voor Mac OS te installeren, kopieert u de map ImportModules van: //Applications/Adobe Photoshop Elements <versienummer>/Support Files/Optional Plug-Ins naar //Applications/Adobe Photoshop Elements <versienummer>/Support Files/Plug-Ins *Het versienummer is 11 of 12 afhankelijk van de Photoshop-versie die u hebt geïnstalleerd. Windows Adobe raadt u sterk aan WIA-ondersteuning te gebruiken voor uw apparaat, indien beschikbaar. Als uw apparaat geen WIA-stuurprogramma’s ondersteunt, kunt u proberen uw TWAIN-stuurprogramma bij te werken. Neem contact op met de fabrikant van uw apparaat voor verdere TWAIN-ondersteuning. Om de oude TWAIN-invoegtoepassing te installeren, gaat u als volgt te werk: Voor Windows (32 bits) kopieert u de map Import-Export van: C:\Program Files\Adobe\Photoshop Elements <versienummer>\Optional Plug-Ins\ naar C:\Program Files\Adobe\Photoshop Elements <versienummer>\Plug-Ins\ Voor Windows (64 bits) kopieert u de map Import-Export van: C:\Program Files (x86)\Adobe\Photoshop Elements <versienummer>\Optional Plug-Ins\ naar C:\Program Files (x86)\Adobe\Photoshop Elements <versienummer>\Plug-Ins\ *Het versienummer is 11 of 12 afhankelijk van de Photoshop-versie die u hebt geïnstalleerd. NEDERLANDS8 Hardware installeren Sluit de diascanner aan op een stroombron.

1. De aan/uit-schakelaar bevindt zich onderaan de rechterkant van de

scanner. Zorg dat de scanner is UITGESCHAKELD.

2. Steek EERST de voedingsadapter in een stopcontact

voordat u hem met de scanner verbindt.

3. Verbind de USB-kabel met de computer met het standaardeinde van

de USB-adapter. Verbindt het USB-adaptereinde van de kabel met de achterkant van de scanner. Let op voor het scannen... Controleer of zich geen lmstrook in de scanner bevindt voordat u de dia plaatst en of zich geen dia in de scanner bevindt voordat u de lmstrook plaatst. Houd er rekening mee dat een dia en een lmstrook niet tegelijk in de scanner passen. Ingeraamde dia's

1. Plaats de dia in de gleuf aan de voorkant van de eenheid met de matte

(emulsie) kant naar beneden

2. Stel scan-instellingen en voorkeuren in Zie pagina 13

3. Zie scanopties op pagina 12

NB: Sommige diaraampjes zijn dun en hierbij moet u een beetje druk uitoefenen op de rand van het raampje nadat het is geplaatst zodat het in de scanner geregistreerd wordt. U kunt zien dat het herkend is aan de Preview bar (Voorbeeldbalk) op het scherm: de pictogram- men lichten in kleur op. Geen dia gedetecteerd dia gedetecteerd Filmstroken plaatsen

1. Steek de lmstrook met de emulsiekant omhoog vanaf de linker lmin-

2. De scanner laadt automatisch en plaatst het eerste beeld in het midden

van het weergavevenster. Als het eerste beeld niet op de juiste plek staat, verplaatst u het door op de knop "VOORUIT" of "ACHTERUIT" te klikken; u kunt het ook verplaatsen met de jnafstelfunctie in de CyberView-inter- face. Zie Pagina 24

3. Zie scanopties op pagina 12

U kunt de lm gemakkelijk laden door deze rond het derde beeld vast te pakken. NEDERLANDS10 Extra functies Knoppen op de scanner Uitwerpen: werpt de lmstrook uit WEERGAVEVENSTER VOORUIT ACHTERUIT Achteruit: schuift de strook één beeld terug Vooruit: schuift de strook één beeld vooruit Scan: zie &FOLOPQTDBO hieronder Eenknops scan

1. Open CyberView (zie pag. 11 voor het openen van het CyberView stuurpro-

3. Selecteer de map voor de scans, de bestandsindeling (TIF of JPG) en druk na

het congureren op de scannerknop ( ) om het scannen te starten. Drukknop OPMERKING: Als u niet EERST CyberView opent, werkt de scanknop niet. NEDERLANDS11 STAP 1: open het stuurprogramma (Voor pc-gebruikers) Open CyberView vanuit Start – Alle programma's –CyberView (Voor MAC-gebruikers) Open Macintosh Hard drive – Toepassingen –CyberView STAP 2: selecteer het lmtype Selecteer het te scannen lmtype: Positief, Negatief of B&W (Zwart/Wit). STAP 3: optionele voorbeeldscan Selecteer “Voorbeeldscan van huidig beeld“ om een voorbeeldscan te maken van de dia die op dit moment in de scanner is geladen, of druk op “Prescan Alles“ om een voorbeeldscan van de gehele negatiefstrook te maken. Gebruik voorbeeldscannen om handmatig kleuren en andere instellingen aan te passen voor elke dia voordat u de uiteindelijke scan uitvoert. Het is mogelijk om verschillende instellingen op te geven voor elke te scannen dia. STAP 4: scaninstellingen vastleggen a. Resolutie De standaardresolutie voor scans is 1000 dpi, andere opties voor de resolutie zijn hieronder weergegeven. DIA'S SCANNEN NEDERLANDS12 Scanvoorkeuren instellen (Ver volg...) Opmerking: hogere scanresoluties leveren een langere scantijd op en vragen meer ruimte op de harde schijf. b. Kleurdiepte Kies tussen 8 en 16 bit. Een hogere instelling voor de kleurdiepte levert een groter bereik aan kleuren in de uiteindelijks scan op. bij het scannen 8-bits kleurenmodus of 16-bits kleurenmodus kiezen. Dit levert afbeeldingen op met 24 of 48 bit kleuren, 8 of 16 bits per rood, groen en blauw kleurenkanaal. Voorbeeld: 8-bit modus = 8 rood, 8 groen en 8 blauw voor in totaal 24-bit kleur 16-bit modus = 16 rood, 16 groen en 16 blauw voor in totaal 48-bit kleur OPMERKING: Zorg voor voldoende ruimte op de computer als u de scanresolutie verandert. Een hoge scanresolutie levert grote bestanden op die mogelijk moeilijk zijn op te slaan. Bestandsgrootte van kleurenafbeeldingen met verschillende resoluties en kleurdieptes: Scan resolutie Kleuren diepteper (RGB-kanaal) Kleur modus Bestands formaat TIFF (geen compressie) Scans bevatten Auto balans en Digitale ruisreductie op: Processor: AMD 9650 Quad-Core 2,3GHz Geheugen: 2GB Systeemtype: Vista 64 bit Scanmodus: normale modus levert een scan op in JPEG terwijl Kwaliteit een niet- gecomprimeerde "loss-less" TIFF-afbeelding produceert. JPEG Ondersteunt geen 16-bits bestandsformaten 300dpi 8 bit 24-bit ~370Kb 600dpi 8 bit 24-bit ~1.4MB 1800dpi 8 bit 24-bit ~12.9MB 3600dpi 8 bit 24-bit ~52MB 7200dpi 8 bit 24-bit ~208MB 10000dpi 8bit 24-bit ~402MB NEDERLANDS13 STAP 5: scanvoorkeuren vastleggen Selecteer Scan - Voorkeuren - Filmtype - Scaninstelling “Resolutie voorbeeldscan“: standaardresolutie voor voorbeeldscans. “Kleurendiepte“: standaard kleurendiepte bij het scannen. “Scanmodus“: standaard scanmodus. Scanvoorkeuren instellen

1. Klik op Brwose (Bladeren) en kies de map waarin u de gescande foto's wilt

2. Geef de bestandsnaam op.

NEDERLANDS14 Scanvoorkeuren instellen (Vervolg...)

3. Volgnummer achter basisnaam bestand: Bepaalt de lengte van de

bestandsnaam en nummervolgorde tot 6 cijfers Voorbeeld image1 of image000001.

4. Opties - Filmindex gebruiken: gebruik het nummer van de dia volgens de

positie in de houder. beginnummer op.

5. Kies het bestandstype, TIF of JPG. (TIF niet-gecomprimeerd, JPG

gecomprimeerd. Kies beeldkwaliteit voor JPEG (20-100) 100 zorgt voor de minste compressie Geavanceerde instelling "Auto Exposure" (Automatische belichting: probeert de juiste belichting te bepalen voor het grootste bereik aan zwart en wit waarbij het middengrijs rond het midden van de gegevensomvang komt. "Auto Balance" (Automatische balans): gebruikt het beeldhistogram om RGB-kanalen in balans te brengen. Het schat de kleurtint van het beeld en past de beelden hierop aan. "Auto Contrast" (Automatisch contrast): de scannersoftware analyseert de gegevens en past automatisch de instelling voor witte en zwarte punten aan. "Digital Noise Reduction" (Digitale ruisreductie): past een lter toe om de lmkorrel te beperken. ”Multipass Xposure” Is Multi-Exposure geactiveerd, dan wordt er drie keer gescand om het best mogelijke beeld te bepalen. Dit proces maakt drie aparte scans, eerst een normale scan en daarna nog twee met meer details in de schaduwpartijen zodat de donkere partijen beter belicht worden. De software bepaalt dan intuïtief de uiteindelijke scan, met gecombineerde gegevens van de drie scans. ”Multiple Sampling” Congureert de instellingen om een enkel beeld (meerdere keren) 2x, 4x, 8x of 16x te scannen voor een resultaat met de hoogste kwaliteit. Denk eraan dat de scantijd hierdoor veel langer duurt. Met Multi-Sampling behoort beeldruis tot het verleden. NEDERLANDS15 Standaard scangebied

tie van de afbeelding te wijzigen. Gebruikers van Intel-Mac - Magic Touch / Auto Color Schakel Magische aanraking en Automatische kleuraanpassing van scans in of uit. Magic Touch is een krachtige technologie voor het verwijderen van stof en krassen, waardoor het niet langer nodig is om lastige en tijdrovende sofware

manieren hiervoor te leren. Omdat het op de hardware gebaseerd is, werkt het naadloos amen met het scanproces om voor de best mogelijke resultaten te zorgen bij het overzetten van beelden naar de computer. Stof, krassen en andere ongerechtigheden worden intelligent gedetecteerd en verwijderd, waardoor de oorspronkelijke schoonheid van het beeld hersteld wordt. Scannen met Magic Touch levert langere scantijden op; de optie is standaard uitgeschakeld. Auto Color (Automatische kleur) haalt het raadwerk uit het scanproces om de werkstroom te stroomlijnen en om de beste resultaten te bereiken. De bedrijfseigen technologie voor kleurverbetering wordt op gescande foto’s toegepast om voor de meest nauwkeurige kleuraanpassing te zorgen, wat levendige foto's oplevert met een optimale helderheid, contrast en verzadiging. NEDERLANDS16 STAP 6 – Scannen Scan - Scan- Huidige beeld scannen Dit start het scanproces. Alle gescande foto's worden opgeslagen in de eerder opgegeven map. De standaardlocaties zijn: Windows: C:\Gebruikers\[UW NAAM\Mijn documenten; MAC: Mac HD\Gebruikers\[UW NAAM]\Afbeeldingen\Cyberview Images), STAP 7: afsluiten Selecteer "Scan > afsluiten" om het stuurprogramma te sluiten. Gescande afbeeldingsbestanden kunnen met elk programma voor het weergeven en/of bewerken van afbeeldingen worden geopend. OPMERKING: Als u de meegeleverde afbeeldingseditor gebruikt, kunt u hulp voor deze toepassing vinden in de gebruikers-Help in de toepassing of u kunt de help-documentatie op de dvd vinden. NEDERLANDS17 GEBRUIKERSINTERFACE

I. Hoofdvenstergebied [vaste vensters]

NEDERLANDS18 De gebruikersinterface van CyberView X 5 bestaat uit vier hoofdonderdelen:

• )PPGEWFOTUFSHFCJFE [vaste vensters] ** 7PPSCFFMEWFOTUFSHFCJFE[vaste vensters] ****OTUFMHFCJFEWPPSBDUJFGCFFME[zwevend venster] .FOVQESBDIUFOScan 1SFTDBO- Prescan Current Frame (Voorbeeldscan van huidig beeld): Maak een voorbeeldscan van de huidige dia. 4DBO- Huidige beeld scannen - Scan geselecteerde naar bestand - Scan Alles .FOVPQESBDIUFOVoorbeeld (overzicht) Functies Zoomen, Roteren en Omkeren 3FWFSU0OHFEBBONBLFO Heft alle aanpassingen op en herstelt de oorspronkelijke staat van het beeld. Voorkeur- Zie Scaninstelling (zie pagina 11) &YJU"GTMVJUFO Sluit de CyberView X5 gebruikers-interface. Een bericht verschijnt “Quit the application prompts to save documents?“ (De toepassing sluiten en documenten opslaan?) Klik op “Yes“ (Ja) om op te slaan, “No“ (Nee) om de huidige instellingen te wissen of “Cancel“ (Annuleren) om terug te keren naar Cyber View X. NEDERLANDS19 .FOVPQESBDIUFOImage Adjustment (Beeldaanpassing) a. Beeldaanpassing

1. Variaties: genereert verschillende weergaven van een beeld met op-

ties om veranderingen aan te brengen in hoge lichten, middentonen enzovoort. NEDERLANDS20 ,MFVSCBMBOT Pas de helderheid, het contrast, de verzading en de kleur (CMY of RGB) van het beeld aan. Als referentie worden vergelijkingen weerge- geven tussen voor en na het aanpassen. Voorbeeld: Als een voorbeeld te donker lijkt, gebruikt u de schuif "Brightness" (Helder- heid) in het venster "Color Balance" (Kleurbalans) om het beeld aan te passen door de schuif in het midden naar rechts te verplaatsen. De weergave "After" (Na) wordt lichter. Klik op "OK" om de wijzigingen te accepteren, die naar de scanhardware gezonden worden. U kunt hiermee ook de functies in "Color Balance" (Kleurbalans) aanpassen op contrast, verzadiging en specieke kleurbereiken voor cyaan, magenta en geel. NEDERLANDS21 $VSWFOFO/JWFBVT Pas de beeldinstellingen aan door de instellingen voor Curve en Level (Niveau) te verplaatsen. Als referentie wordt een vergelijking getoond voor en na het aanpas- sen. Voorbeeld: Als de voorbeeldafbeelding te donker is, kunt u de Input (Invoer) schuif in het venster Curves and Levels (Curven en niveaus) verplaatsen om het beeld te corrigeren. Selecteer de grijze schuif in het midden en verplaats deze naar links om het beeld "After" (Na) lichter te maken. Nadat het aangepaste beeld acceptabel is geworden, klikt u op "OK" om wijzigingen naar de scanhardware te sturen. Dezelfde methode is ook bruikbaar voor het apart instellen van elk kleurenkanaal, waarbij u het kanalenmenu “RGB = All colors” (RGB = Alle kleuren) gebruikt. R = rood, G = groen en B = blauw. NEDERLANDS22 .FOVPQESBDIUFOVensters

1. Exposure Setting (Belichtingsinstelling): Druk om de belichtingstijd in te stellen

(R,G, B) op ”Reset” om de standaardinstelling te herstellen. .FOVPQESBDIUFOHelp t 6QEBUF Firmware: werk de rmware-versie bij, selecteer het pad waar het rmware- bestand is opgeslagen. (U kunt deze bestanden van onze website downloaden) t *OGPPWFSToont systeeminformatie (waaronder het besturingssysteem, CPU), productinformatie (waaronder naam product, naam model, hardwareversie, rmwareversie, softwareversie, apparaatgegevens waaronder interface en optische resolutie). Diagram functiebalk Selecteer het type lm en merk in de werkbalk: /FHBUJFG 1PTJUJWF 1PTJUJFGPPLCFLFOEBMT%JB ;XBSUXJU

II. Voorbeeldvenstergebied <7BTUF7FOTUFST>

1SFTDBO7PPSCFFMETDBO maak een voorbeeldscan van de huidige lm, klik op de keuzeknop voor meer opties. 4DBOOFO scan de lm, druk op de keuzeknop voor meer opties. *NBHF"EKVTUNFOU#FFMEBBOQBTTJOH druk op de keuzeknop voor meer opties. NEDERLANDS23

II. Voorbeeldvenstergebied <WBTUFWFOTUFST>(Vervolg...)

a. Werpt de lm naar links uit b. Schuift de lm één beeld naar links terug a. Schuift de lm één beeld naar rechts vooruit b. Werpt de lm naar rechts uit Ga naar... U kunt kiezen naar welk beeld in de strook u wilt gaan Beelduitlijningshulpmiddel Beeldinstelhulpmiddel (TABS) Als de lm na het insteken onjuist is uitgelijnd, kunt u deze TABS op de liniaal gebruiken om de uitlijning aan te passen door de TAB te verslepen zodat hij is uitgelijnd met de rand van het beeld. U kunt de maateenheden "in", "cm" of "px" selecteren door in de linkerbovenhoek te klikken. Diagram werkbalk 4FMFDUTDBOBSFB4DBOHFCJFETFMFDUFSFOhet is mogelijk om meerdere selecties tegelijk te maken. ;PPN*O*O[PPNFOOm het beeld op de plek van de aanwijzer te vergroten. Het beeld vergroot met elke klik tot het maximum (1000 %) is bereikt. ;PPN0VU6JU[PPNFOKlik om de grootte van het weergegeven beeld te verkleinen met de aanwijzer Uitzoomen op het gewenste gebied. Met elke klik halveert het gebied tot de laagste waarde (25 %) is bereikt. 3PUBUF-FGUMJOLTPNESBBJFO De afbeelding 90 graden naar links draaien. 3PUBUF3JHIUSFDIUTPNESBBJFO De afbeelding 90 graden naar rechts draaien. 'MJQ)PSJ[POUBM)PSJ[POUBBMTQJFHFMFO De afbeelding 180 graden horizontaal keren. 'MJQ7FSUJDBM7FSUJDBBMTQJFHFMFO De afbeelding 180 graden vertikaal keren. 3FWFSU0OHFEBBONBLFO Heft alle aanpassingen op en herstelt de oorspronkelijke staat van het beeld. NEDERLANDS24 Statusregel In de linkerbenedenhoek geeft het kleurniveau (RGB: rood, groen, blauw) en coördinaten van de locatie [bijv.: I] worden weergegeven. De zoomschaal, de locatie van de huidige dia in de houder en het aantal voor scannen geselecteerde gebieden (2 of meer geeft aan: meerdere scangebieden op een dia [bijv.: II].

/PSNBMNPEF/PSNBBMNPEVT [bijv: I] voor de basisparameters van de scan (inclusief scanresolutie, lmgrootte, kleurdiepte). "EWBODFENPEF7FSEFSNPEVT [bijv: II] voor invoer van de parameters voor de scanuitvoer, scan resolutie, en kleurendiepte

)JFSWFSTDIJKOFOCFFMEFOBMMFFOJOEFNPEVTWPPSCFFMETDBOTDBOOFOOBBS CFTUBOEHBBUSFDIUTUSFFLTOBBSEFIBSEFTDIJKGXBBSCJKEJUWFOTUFSMFFH CMJKGUFWFOBMTIFUIPPGEWFOTUFSWBO$ZCFSWJFX Toont een miniatuurweergave van voorgescande beelden. Standaard zijn alle voorgescande beelden geselecteerd. Let op het vinkje onder de afbeelding. Bij het scannen van meer dan zes foto's (in het miniatuurvenster zijn er zes tege- lijk zichtbaar) kunt u bladeren om er meer te bekijken door op de knop met het pijltje naar rechts te klikken. Met de pijltjesknoppen naar links en rechts kunt u eenvoudig door de voorbeeldscans bladeren. Dit model scanner kan een gehele rol (ongesneden) lm tot 40 beelden scannen Om de selectie op te heen voor foto's die u niet wilt scannen, verwijdert u de betreende vinkjes. NEDERLANDS26

HOW TO USE SHARING FUNCTION

elen/Opslag in de cloud: Eenvoudig ontwerp, gemakkelijk te gebruiken Open de software CyberviewX 5. Kies positief voor dia’s en negatief voor negatieven. Configureer de Scaninstelling - Scan – Voorkeur - Filmtype – Delen/Opslag in de cloud. Opmerking: de opties in de werkbalk zijn pas actief nadat ze geactiveerd zijn in het venster Instellingen Selecteer de methode: Delen of Cloud. Klik op “OK” De pictogrammen in de werkbalk zijn nu actief.

NEDERLANDS26 Om te scannen naar , moet u eerst van uw account afmelden. Voor de scanfunctie is het nodig dat u elke keer aanmeld en authenticeert.

1. Meld af bij uw Facebook-account

2. Activeer delen in de i nterface van Cyberview, zoals hierboven beschreven

3. Volg de instructies op het scherm om aan te melden en het apparaat te authenticeren

NEDERLANDSMinimaliseer het venster van de browser

4. Minimaliseer het venster van de browser en noteer op het volgende scherm van

CyberView het codenummer dat u ontvangen hebt. (Dit is elke keer een andere code, noteer hem dus, want u hebt hem nodig op de website van Facebook.)

5. Voer de code in die u zojuist genoteerd hebt, en klik op Verbinding maken

6. De scanner is nu verbonden met Facebook

Om te scannen naar , gaat u eerst naar https://www.dropbox.com/. NEDERLANDS9

Maak een account en download en installeer de software, als u nog niet bent aangesloten bij Dropbox en gebruik wilt maken van deze service. Hebt u de toepassing van Dropbox gemaakt en geïnstalleerd, dan staat er een nieuwe map op uw computer die u kunt selecteren om automatisch te synchroniseren met de uploads naar uw Dropbox- account. Scannen naar de Dropbox-map

1. Open Cyberview X5

2. Selecteer Scannen – Voorkeuren – het filmtype dat u wilt scannen (positief of negatief)

3. In het venster met de scan8instellingen selecteert u de tabs Delen en Opslag in de cloud

4. Vink het vakje naast Opslag in de cloud om het te activeren.

Opmerking: Selecteert u Opslag in de cloud – Dropbox, dan zal de software automatisch scannen naar de map CyberviewX die gemaakt is in de map Dropbox op uw computer, gereed om te synchroniseren met uw Dropbox account.

5. Klik op OK om de instellingen op te slaan. Nu er geconfigureerd is, bent u klaar om te

6. Alle gescande bestanden worden opgeslagen in de map Dropbox.

Synchronisatie met uw online-account geschiedt automatisch, als het systeem actief is. (Dat is et geval als Dropbox in het systeemvak staat.)

NEDERLANDSSUPPORTO TECNICO Beste klanten, apparatuur niet naar behoren werkt, of aan uw verwachtingen dan eerst ervoor vinden op onze website: ww Als er een fout zich blijft voordoen, neem dan contact op met onze klantenservice, zie hieronder. De garantietermijn bedraagt 24 maanden en gaat in op de datum van aankoop. Bewaar de kassabon als aankoopbewijs. NEDERLANDS reflecta gmbh Merkurstrasse 8 72184 Eutingen Germany Tel: +49 (0) 7457-946560 E-Mail: mail@reflecta.de1 PORTUGUÊS Manual do Usuário CyberView X5 PORTUGUÊS reecta RPS 10M2 PORTUGUÊS
