Producttype	Elektronisch drumstel (drumcomputer)
Merk	Roland
Model	HD-3 (V-Drums Lite)
Drumkits	20 (10 kits × 2 variaties)
Muzikale frases	20 (één per kit)
Inbegrepen pads	Basdrum, snaredrum, 3 toms, hi-hat, crash, ride
Pedalen	Basdrumpedaal, hi-hatpedaal
Metronoom	Tempo 40-250, 3 geluiden, volume 10 niveaus
Scherm	LCD met achtergrondverlichting 16 tekens × 2 regels
Aansluitingen	Uitgang (stereo mini-jack), Hoofdtelefoon (stereo mini-jack), Mix In (stereo mini-jack), MIDI Out (DIN 5-pins), Sensor (DB-25)
Automatische uitschakeling	Ja, instelbaar (10/30/240 min of uitschakelen)
Voeding	Netadapter (DC IN), verbruik 500 mA
Afmetingen (L × D × H)	950 × 560 × 1170 mm
Gewicht	14,5 kg (zonder adapter)
Meegeleverde accessoires	Gebruiksaanwijzing, installatiehandleiding, drumstel sleutel, schroeven, kabelbinders, sensorkabel, netadapter, audiokabel
Opties	Monitor PM-03, accessoirebox DAP-1, mat TDM-1
Onderhoud en reiniging	Haal de stekker uit het stopcontact voordat u gaat reinigen; gebruik een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Houd de juiste inschakelvolgorde aan; zet het volume laag voordat u aansluitingen maakt; open het apparaat niet.
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant (Roland). Laat reparaties uitvoeren door een erkende technicus.

Veelgestelde vragen - HD3 ROLAND

Hoe schakel ik het HD-3 drumstel aan en uit?

Houd de [POWER]-knop enkele seconden ingedrukt om het apparaat aan of uit te zetten. Controleer voordat u het inschakelt of het volume op het minimum staat.

Hoe selecteer ik een drumkit?

Druk op een van de knoppen [1]–[10] om een kit te kiezen. Gebruik de [VARIATION]-knop om over te schakelen naar de variatie van de geselecteerde kit (de knop licht dan op).

Kan ik met een koptelefoon spelen om anderen niet te storen?

Ja, sluit een koptelefoon aan op de PHONES-aansluiting. De OUTPUT-aansluiting blijft actief, zelfs met een aangesloten koptelefoon. Zo kunt u spelen zonder anderen te storen.

Hoe gebruik ik de metronoom?

Druk op de [B]-knop om de metronoom te starten/stoppen. Gebruik de [▼]/[▲]-knoppen om het tempo in te stellen (40-250). U kunt ook het geluid en het volume van de metronoom aanpassen in het instelmenu.

Hoe beluister ik een muzikale frase?

Houd een van de knoppen [1]–[10] enkele seconden ingedrukt om een demofrase van de bijbehorende kit te beluisteren. Druk op [VARIATION] om deze met de variatie te horen. Om te stoppen, drukt u nogmaals op dezelfde knop.

Hoe stel ik de automatische uitschakeling in?

Houd [VARIATION] ingedrukt en druk op de [4]-knop (Auto Off). Gebruik [▼]/[▲] om te kiezen tussen OFF, 10, 30 of 240 minuten. Standaard schakelt het apparaat uit na 30 minuten inactiviteit.

Hoe keer ik de pads om voor een linkshandige?

Activeer in het instelmenu de parameter L-R Exchange (houd [VARIATION] + knop [5] ingedrukt). Hiermee worden crash/ride, tom1/tom2 en de pedalen omgewisseld. U moet ook fysiek de posities van tom3 en hi-hat omwisselen (zie handleiding).

Wat moet ik doen als er geen geluid uitkomt?

Controleer of het volume niet op nul staat, of de kabels van de pads goed zijn aangesloten, en of de koptelefoon of versterker op de juiste aansluiting is aangesloten. Zorg er ook voor dat het externe apparaat is ingeschakeld en dat de MIX IN-kabel niet defect is.

Hoe sluit ik een audiospeler aan om met muziek mee te spelen?

Sluit uw audiospeler (smartphone, enz.) aan op de MIX IN-aansluiting met een stereo mini-jackkabel. Het geluid wordt gemengd met dat van het drumstel. Gebruik het volume van de speler om het niveau aan te passen.

Waar vind ik de volledige lijst met kits en MIDI-instellingen?

De lijst met kits en MIDI-nootnummers staat in de bijlage van de gebruiksaanwijzing (pagina's 17-19). Het MIDI-verzendkanaal is standaard 10. U kunt de nootnummers wijzigen in het menu MIDI Note No. (houd [VARIATION] + knop [7] ingedrukt).

GEBRUIKSAANWIJZING HD3 ROLAND

Gebruikershandleiding

Roland

Belangrijkste functies

Een große verscheidenheit aan geluiden

De HD-3 bevat 20 verschillende drumkits die zijn ontworpen om te worden gebruikt voor alle muziekstijlen.

Referentie

"Lijst met drumkitklanken" (p. 17)

Beleef plezier, ook als u alleen speelt

Als u een hoofdtelefoon gebruikt, hoort alleen u wat u speelt.
In gegenstelling tot akoestische drums worden geen luide geluiden geproduced, zodat u kurz spelen zonder dat u zich zorgen hoeft te makevDat u anderen lastig valt.

Op de MIX IN-aansluiting kurz u externe audiobronnen aansluten, zodat u kurz samenspelen met audiospelers enz.

Een compact drumstel

De HD-3 is compact en eenvoudig te gebruiken en op te stellen waar u maar wilt.

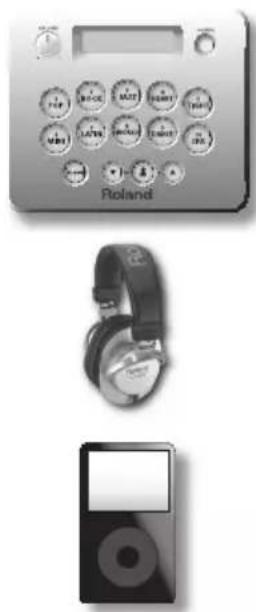

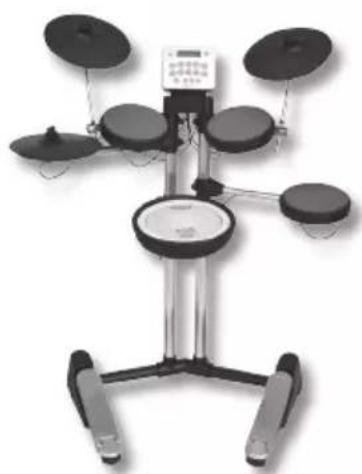

Speel wanner u wilt

Schakel de HD-3 in, selecteer een drumkit en begin te spelen.

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: 'HET APPARAAT VEILIG GEBRUIKEN' en 'BELANGRIJE OPMERKINGEN' (de darüberzijde van de Installatiehandleiding). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van teল dat u elke functie van uw nieuwe apparaat goed begrijpt, leest u best de Gebruikershandleiding en de Installatiehandleiding. De handleiding要去 als handige referentie worden bewaard en voorhanden�n.

Copyright © 2011 ROLAND CORPORATION

Alle rechten voorbehonden. Nietsuit deze uitgave mag op enige manier worden gereproduedzonder schriftelijk toestemming van ROLAND CORPORATION.

Roland, V-Drums en V-Drums Lite zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.

Inhoudsopgave

Belangrijkste functies. 2

Panelbelsbchrijvingen 4

Voorpaneel 4

Zijpaneel. 5

Het drumstel 6

Drumstelelementen 6

Alsubegintespelen 8

Drumnotaties lezen 10

Het spelen van een kit. 11

Het apparatus in- en uitschakelen 11

Een kit selecteren 11

Luisteren naar patronen 12

Spelen met de metronoom 12

Verschillende instellingen (de bewerkingssschermen) 14

Basisfuncties in de bewerkingssschermen 14

Lijst met parameters 15

Het geluid van de metronoom wijzigen 15

Het metronoomvolume aanpassen 15

Het beeldschermcontrast aanpassen 15

De HD-3 automatisch uitschakelen (Auto Off) 15

De padinstellingen omwissenen voor linkshandige spelers 15

De padgevoeligheid aanpassen. 16

Het nootnummer van de pad wijzigen 16

Het nootnummer voor cross-sticking instellen 16

De standardinstallingen opniew instellen. 16

Appendix. 17

Lijst met drumkitklanken 17

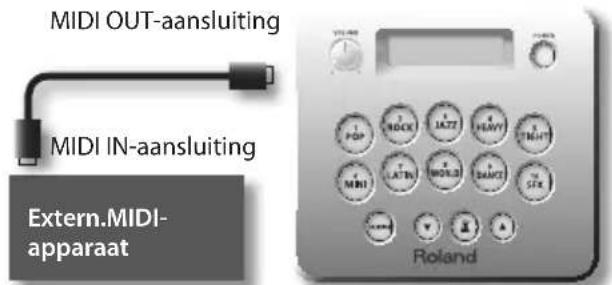

Informatie over MIDI 18

Problemen oplossen 20

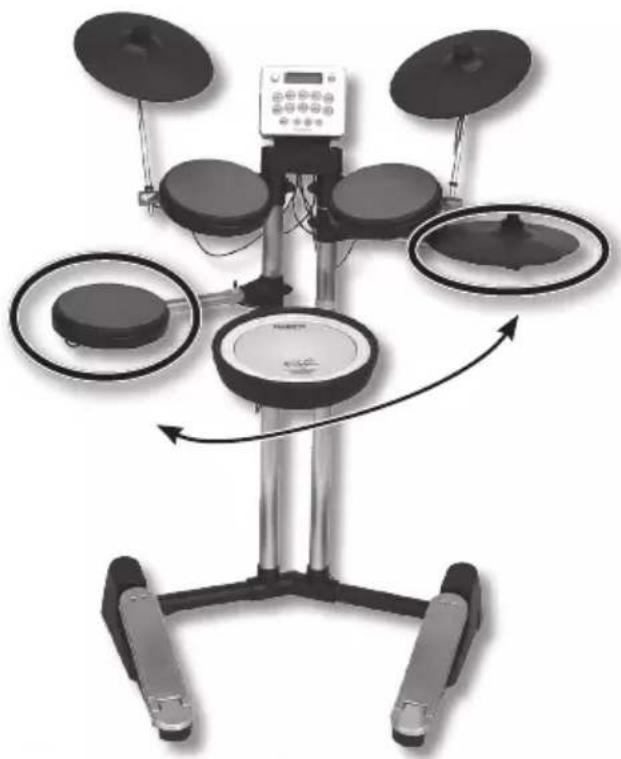

Deinstallingen van de HD-3 instellen voor linkshandigden 21

Belangrijkste specificaties 22

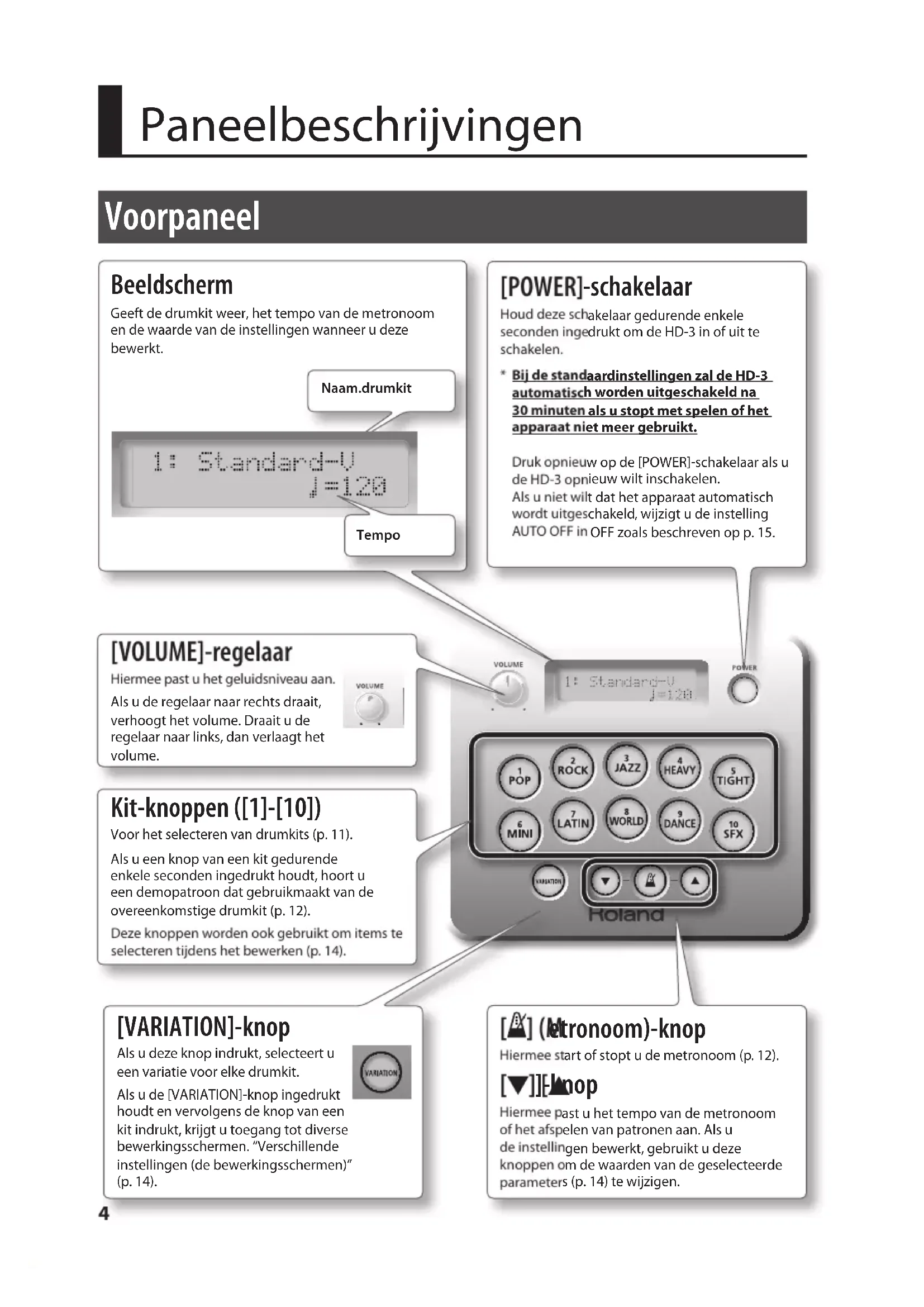

Voorpaneel

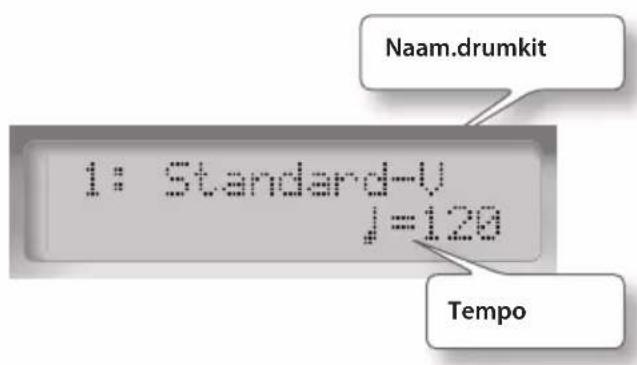

Beeldschemm

Geeft de drumkit waar, het tempo van de metronoom en de waarde van de instellenen wanner u deze bewerkt.

[POWER]-schakelaar

Houd deze schakelaar gedurende enkele seconden ingedrukt om de HD-3 in ofuit te schakelen.

Bij de standardinstallingen za de HD-3 automatisch worden uitgeschakeld na 30 minutes als u stopt met spelen of het apparatusat Niet meer gebruikt.

Druk opniew op de [POWER]-schakelaar als u de HD-3 opniew wilt inschakelen.

Als u nicht wilt dat het apparaat automatisch wordtuitgeschakeld,wijzigt u de instelling AUTO OFF in OFF zoals beschreiben op p.15.

[VOLUME]-regelaar

Hiermee past u het geluidsniveau aan.

Als u de regelaar maar rechts draait, verhoegt het volume. Draait u de regelaar maar links, dan verlaagt het volume.

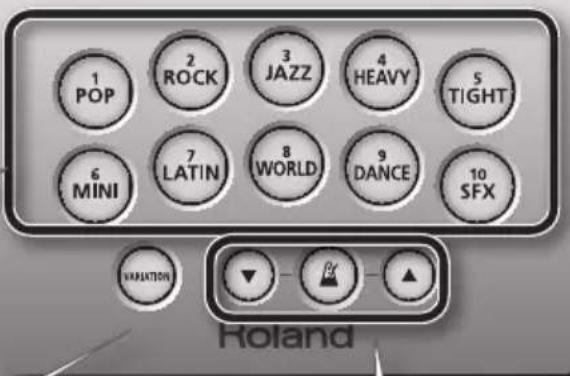

Kit-knuppen ([1]-[10])

Voor het selecteren van drumkits (p. 11).

Als u een knop van een kit gedurende enkele seconden ingedrukt houdt,hoort u een demopatron dat gebruikmaakt van de overeenkomstige drumkit (p. 12).

Deze knoppen worden ook gebruikt om items te selectorerenijdens het bewerken (p. 14).

[VARIATION]-knop

Als u deze knop indrukt, selekteert u een variatie voor elke drumkit.

Als u de [VARIATION]-knop ingedrukt houdt en cervolgens de knop van een kit indrukt, krijgt u toegang tot diverse bewerkingsschermen. "Verschillende instellungen (de bewerkingsschermen)" (p. 14).

[4] (ketronoom)-knop

Hiermee start of stopt u de metronoom (p. 12).

[▼]Elop

Hiermee past u het tempo van de metronoom of het afspelen van patronen aan. Als u de instellen gen bewerkt, gebruikt u deze knappen om de waarden van de geselecteerde parameters (p. 14) te wijzigen.

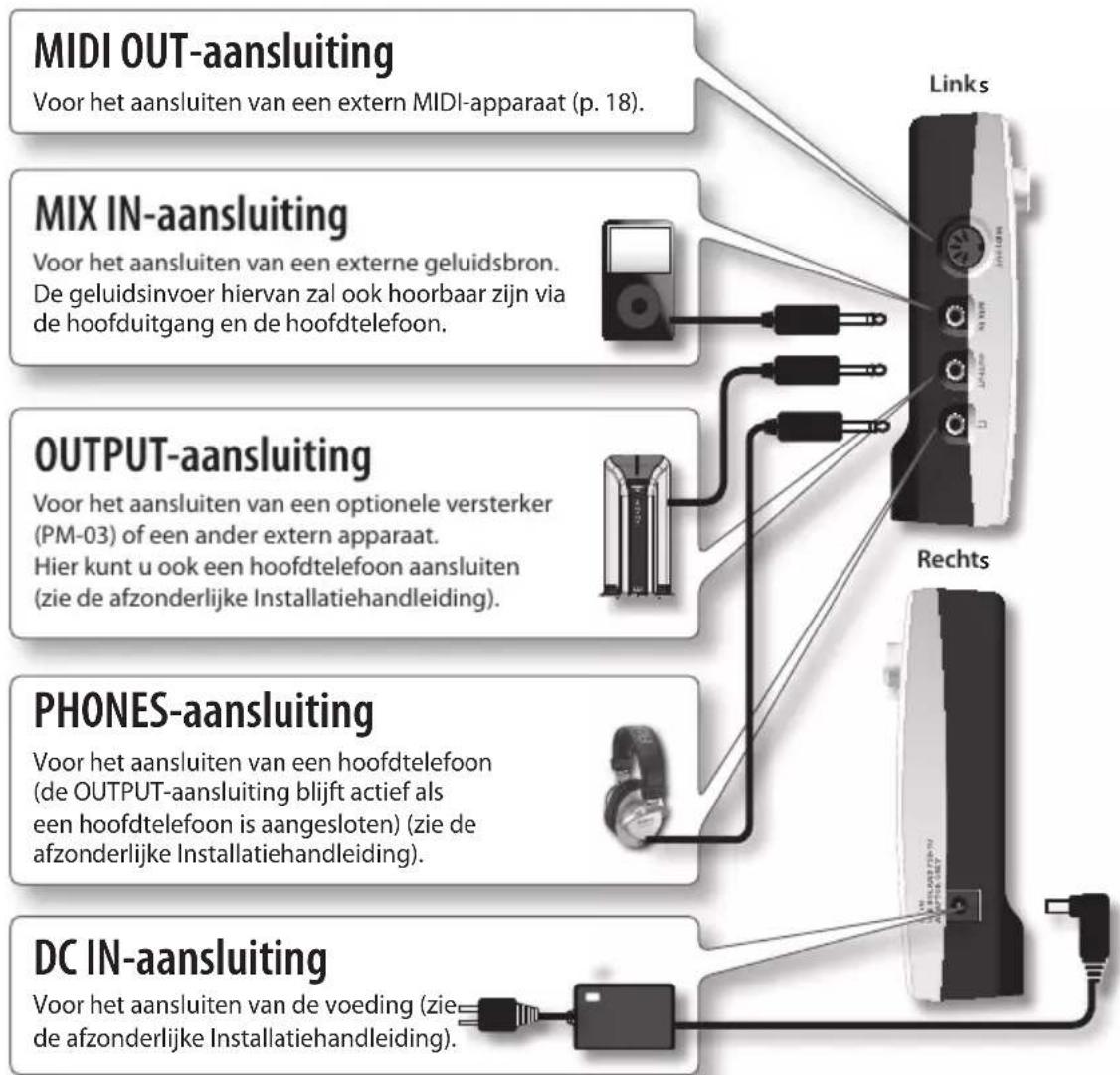

Zijpaneel

• Zet het volume van alle apparaten algidlager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en schade aan luidsprekers te voorkomen.

Meespelen met muziek (MIX IN-aansluiting)

Als u een audiospeler aansluit op de MIX IN-aansluiting,kest u meespelen met uw favoriete liedjes en za het geluid van het liedje worden gemixt met de drumgeluiden en samen worden uitgestuurd. Speel mee met je favoriete muziek en beleef veel plezier!

• Gebruik de volumeregelaar van uw audiospeler om het geluidsniveau aan te passen.

Spelen op een drumstel is Niet alleen leuk, u=kunt er ook meteen mee aan de slag. U maakt al muziek door er gewoon op te slaan. Een drumstel vormt de ritmische basis van muziek en is essentieel voor het behouden van het ritme en de groove van de hele band.

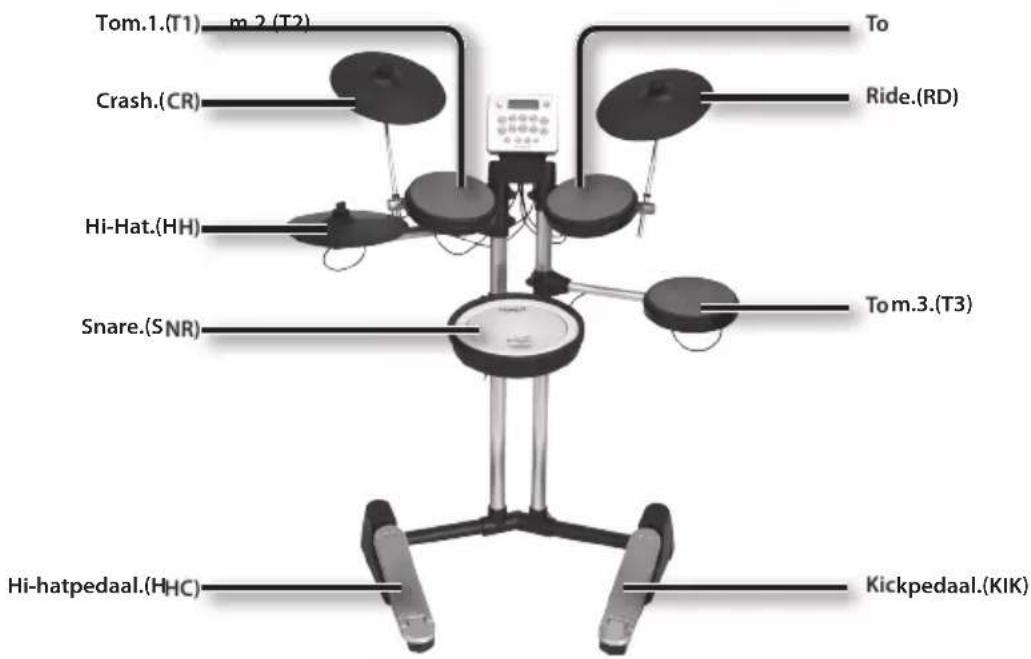

Drumstelelementen

Hier vindt u enkele basistermen met betrekking tot het drumstel.

• De beschrijving:tussen haakjes ( ) geeft de nameen wee der op de HD-3 worden gebruikt.

Bassdrum (Kick)

Wordt bespeeld met een kickpedaal en is de grootste trom in het drumstel.

Snaredrum

Dit is dekleine trom en de meest gebruikte "stem" van het drumstel.

Hi-hat / Hi-hatpedaal

Een akoestische hi-hat gebruikt 2 cimbalen op een hi-hatstandaard.

Door op de hi-hatpedaal te drukken, opent en sluit u deze.

• De HD-3 gelebrukt een enkele pad.

Tom (Tom 1, Tom 2)

Deze zijn doorgaans gemonteerd bovenop de bassdrum.

Vloertom (Tom 3)

Deze worden ook een basstom genoemd en staat op zijn eigengoten of is bevestigd op een standaard.

Ridecimbaal

Deze worden doorgaans bevestigd op de rechtzerzijde van het drumstel en vormt een belangrijk element bij het vasthouden van de maat.

Crashcimbaal

Deze is kleiner dan de ride en worden hoofdzakelijk gekruikt voor accenten.

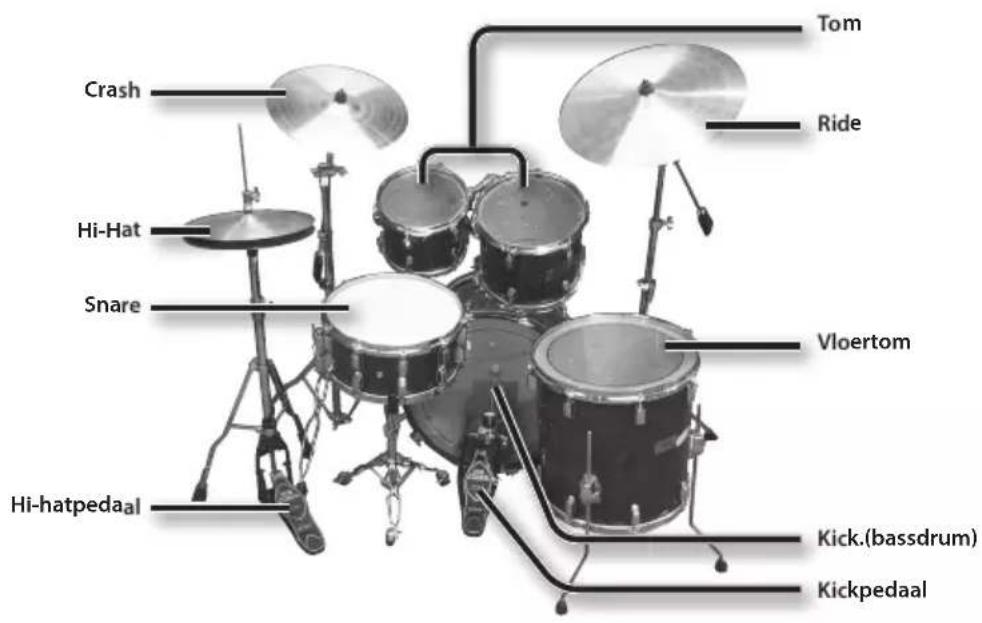

Akoestische drum

HD-3

* De letters en cijfers:tussen haakjes () hebben betrekking op de kabellabels.

Als u begint te spelen

Drums bespeelt u met zowel uw handen als uw voeten. Hier wordt uitgelegd hoe u de stokjes vasthoudt en de pedalen gelebruikt.

De stokjes vasthouden

De meest gebruikte manier om de stokjes vast te houden, wordt de "matched grip" genoemd zoals hieronder worden weergegeben.

Linkerhand

Rechterhand

Het kickpedaal gebruiken

U kunt het kickpedaal op twee manieren indrukken: "heel up" of "heel down".

Heel down

Bij deze methode blijft de volledige onderkant van uw voet van de hiel tot de tenen in contact met het pedaal. Gebruik uw enkel om uw tenen op het pedaal te drukken. Dankzij deze methode beschikt u over een preciezere controle van het volume. Deze methode worden het vaakst gebruikt in jazz en bossa nova.

Heel up

Bij deze methode kommt uw hiel Niet in contact met de pedaal en blijdt deze erboven zweven. Breng uw voet volledig maar beneden om het pedaal in te drukken en houd uw hiel van het pedaal. Met deze methodeplaatst u het volledige gewicht van uw voet op het pedaal zodat u krachtigere geluiden kurz produceren dan met de "heel down"-methode. Deze methode worden vaak gebruikt in rock- en popmuziek.

De hi-hat gebruiken

Bij akoestische drumstellen bestaat de hi-hat uit twee cimbalen die verticaal maar elkaar worden geplaatst op een hihatstandaard. De twee cimbalen können tegelijk worden gesloten door de pedaal in te drukken.

Er bestaan verschillende technieken om te spelen. U=kunt de cimbalen bijvoorbeeld bespelen met het pedaal en/of met de stokjes.

Als u het pedaal indrukt, sluiten de twee cimbalen. Als u het pedaal loslaat, gaan de twee cimbalen open.

Met de HD-3=kunt u vijf verschillende hi-hattechnieken gebruiken.

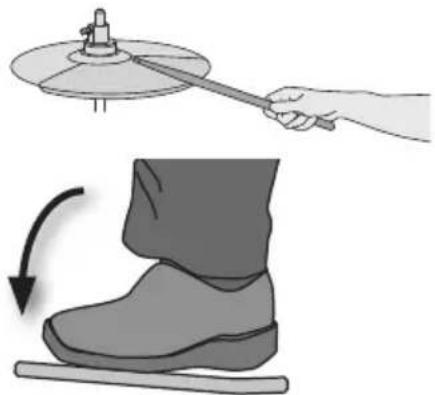

Helemaal dicht

Sla de pad aan met een stokje terwijl u het hi-hatpediaal stevig ingedrukt houdt. U hoort een kort "chick"-geluid.

Halfopen

Sla de pad aan met een stokje terwijl u het hi-hatpediaal zachtjes indrukt. U hoort een "swish"-geluid dat ietsje langer aanhoudt.

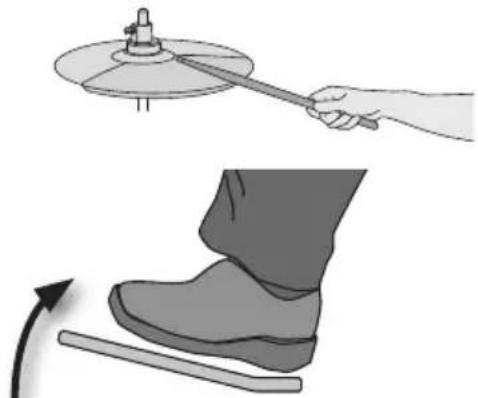

Open

Sla de pad aan met een stokje terwijl u het hi-hatpediaal Niet indrukt. U hoort een nog langer geluid dan het halfopen geluid.

Voet dicht

Druk het pedaal in zonder een stokje te gebruiken. Dit geluid is zachter en korter dan het gesloten geluid dat met een stokje worden gespeeld. Dit strakke geluid zorgtervoordatu makkelijk de maat sunt honden.

"Foot splash"

Druk het pedaal in en-Laat het onmiddelijk\ weer los zonder een stokje te gebruiken.
Dit is gelijk aan het kort gegen elkaar slaan van twee cimbalen van een akoestische\ hi-hat. Het zorgt voor een "splash"-geluid\ dat zachter is dan het slaan met een stokje op een open bekken.

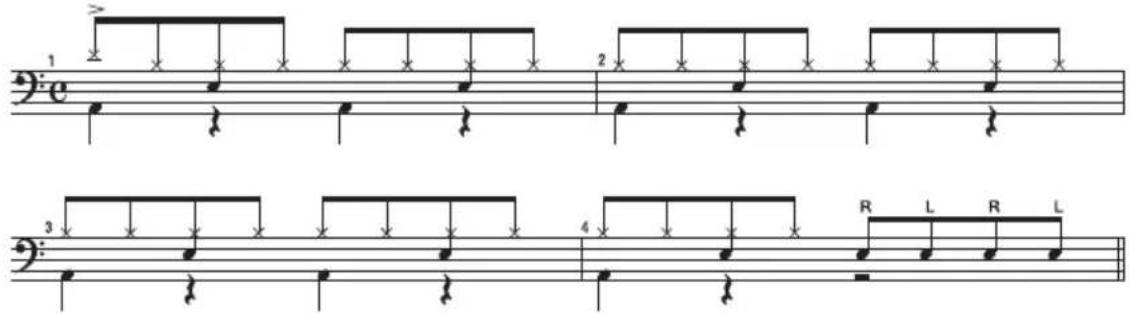

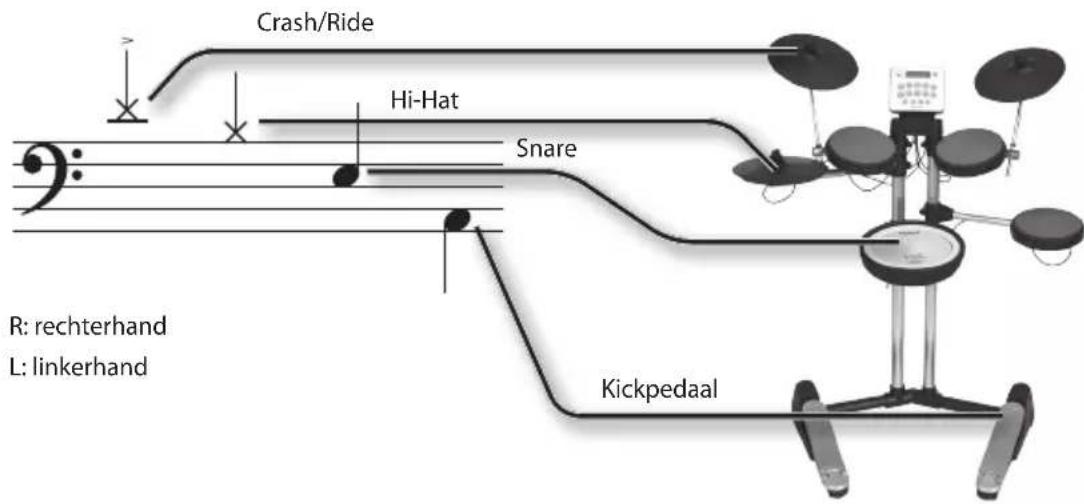

Drumnotaties lezen

Dit is een voorbeeld van een typische notatie die worden gebruikt voor een drumstel. Dit voorbeeld is een eenvoudig 8-beat patroon dat vaak worden gebruikt in rock- en popmuziek.

• Crash en ride+zijn geschreven in bezelfde positie van de notatie. Noten die+zijn gemarkeerd met ‘werden op het crashbekken gespeeld. Noten die Niet+zijn gemarkeerd, worden op het ridebekken gespeeld.
• Het hi-hatgedeelte kan worden verrangen door het gedeelte van het ridebekken.

Het spelen van een kit

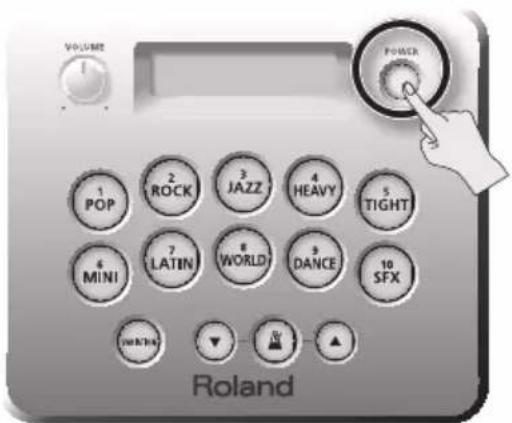

Het apparaat in- en uitschakeler

Zie de afzonderlijke Installatiehandleiding voor informatie over het aansluiten van de HD-3-geluidsmodule.

• Schakel de verschillende apparaten in de aangegeven volgorde in nadat u de aansluitingen hebt voltooid. Als u de apparaten in de verkeerde volgorde inschakelt, loopt u het risico op defecten en/of schade aan luidsprekers en andere apparaten.

• Zorg ervoor dat de [VOLUME]-regelaars van de HD-3 en van andere aangesloten drummonitors zo laag möglichst aan.

• Houd de [POWER]-schakelaar van de HD-3-geluidsmodule ingedrukt om het apparaat in te schakelen. Als u het apparaat wilt uitschakelen, houdt u de [POWER]-schakelaar gedurende enkele seconden ingedrukt.

• Zet steeds het volume op nul voordat u de apparatuur in- of uitschakelt. Zelfs als het volume volledig op nul staat,kest u nog geluid horen wanner het toestel worden in- of uitgeschakeld. DIt is normal en wijst Niet op een defect.

• Schakel de aangesloten drummonitor in.

• Verhoog het volume van beiden apparaten tot u het gewenste geluidsniveau hebt bereikt.

• Dit apparaat is voorzien van een veiligheidscircuit. Het duurt even (enkele seconden) voordat u het apparaat normalk aunt gebruiken nadat u het hebt ingeschakeld.

• Als u de apparatuur wilt uitschakelen, doet u dit in de omgekeerde volgorde als die waarin u de apparatuur hebt ingeschakeld.

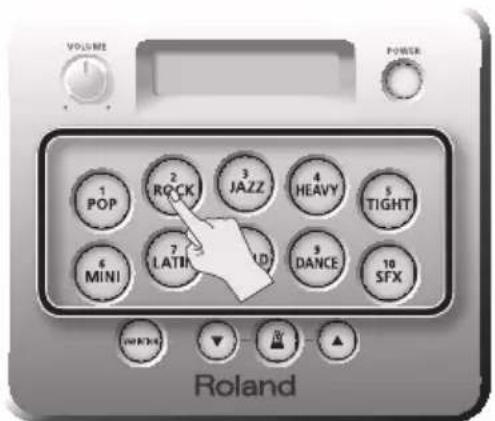

Een kit selecteren

Een drumkit bestaat uit klanken die aan elke pad zichtoegewezen. In sommige gevallen za de klank gewijzigd worden als gevolg van uw speeldynamiek.

1. Druk op een van de kitknoppen ([1]-[10]). Als u op deze knoppen drukt, roept u verschillende kits op.

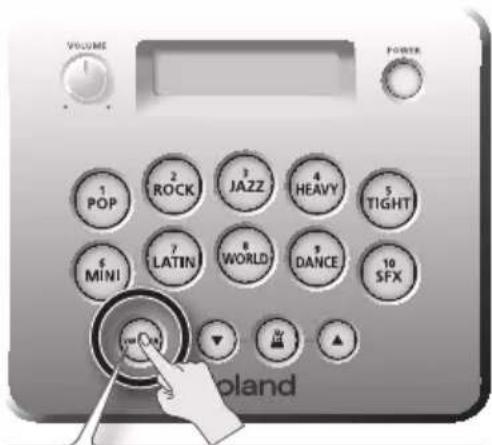

1. Druk op de [VARIATION]-knop.

Variatiekits worden meegeleverd voor elke kit. Als u op de [VARIATION]-knop drukt, gaat u maar de variatiekit voor de geselecteerde drumkit.

De [VARIATION]-knop brandt wanner een variatiekit is geselecterd.

Luisteren maar patronen

Zo luiestert u maar een voorbeeld (patroon) op basis van de drumkit.

• Voordat u een patroon aftspeelt, verlaagt u het volume van de HD-3. Het volume van de patronen kan luider zich dan wanner u de kit normal speelt en u wilt geen risico op gehoorschade of schade aan de aangesloten apparatuur.

1. Druk op een van de kitknoppen ([1]-[10]) en houd deze gedurende enkele seconden ingedrukt.

Er zal een patroon worden afgespeeld op basis van de huidige kit.

Als u op de [VARIATION]-knop drukt, za het patroon voor de geselecteerde variatiekit worden afgespeeld.

MEMO

• Elk patroon worden aan een standaardtempo (volgens de fabrieksinstellenen) afgespeeld. Als u het tempo wilt wijzigen, speelt u het patroon opnieuw af en gebruikt u de [▼][▲knappen om het tempo aan te passen.
• U kurz NIET spelen op de pads wanneer een patroon worden afgespeeld.
• Bij het afspelen van de muziek worden er geen gegevensuitgestuurd via de MIDI OUT-aansluiting.

2. Als u het afspelen van het patroon wilt stoppen, drukt u op een willekeurige kitknop ([1]-[10]).

Spelen met demetronoom

Zo speelt u de kit werwijl u luistert maar de metronoom.

Dit is de Beste manier om aan een constant tempo te leren spelen.

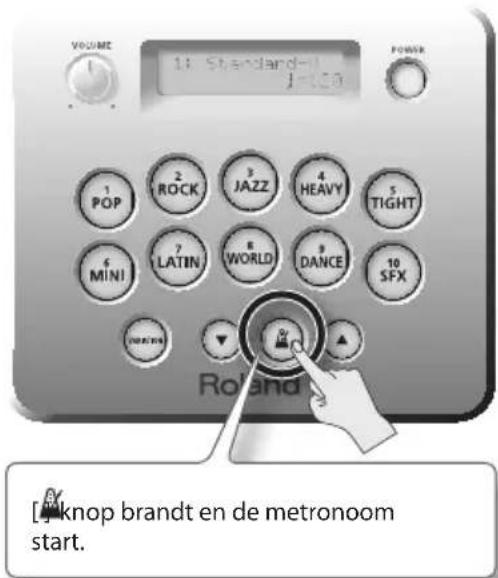

1. Druk op de knop.

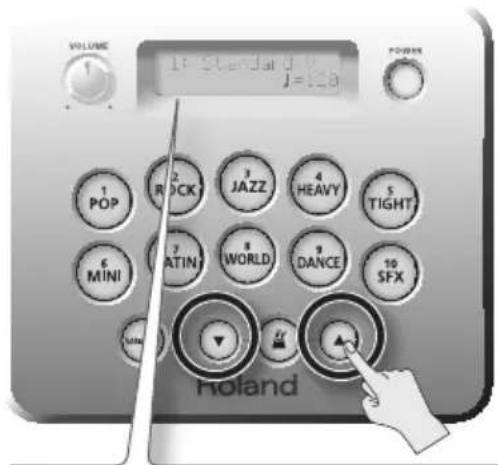

2. Gebruik de [Y]-nuppen om desnelheid van de metronoom aan te passen.

Het beeldscherm geeft het tempo aan. Bereik:40-250

MEMO

U sunt het geluid en het volume van de metronoom wijzigen. Zie "Het geluid van de metronoom wijzigen" (p. 15) voormeer informatie.

TIPS

U kunt het volume van de metronoom snel aanpassen door de [A]-knop ingedrukt te houden en de [V] knoppen te gebruiken.

Verschillende instellungen (de bewerkingssschermen)

Met de bewerkingsschermenkest u.
verschillende instellingen makevord HD-3.

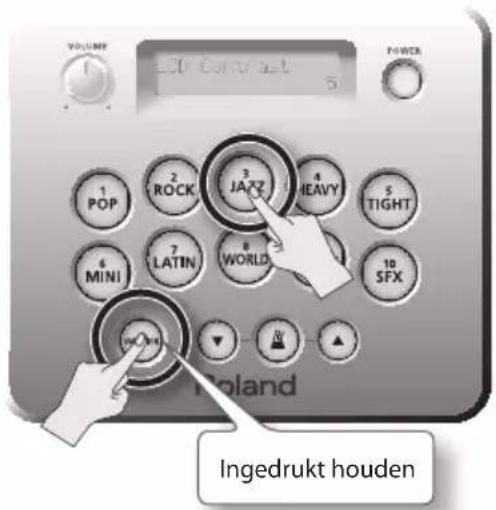

Basisfuncties in de bewerkingsschermen

In de bewerkingsschermen gebrukt u de volgende procedure om instellen te make.

1. Druk verwijl u de [VARIATION]-knop ingedrukt houdt, op een van de kitknoppen ([1]-[10]) om de parameter te selecteren die u wilt bewerken.

De huidige waarde van de geselecteerde parameter verschijnt.

Als u padgevoeligheid (Pad Sens) of het nootnummer (MIDI Note) dat door die pad wordt verzonden, heb t geselecteerd, kunt u de parameters van de geselecteerde pad bewerken door op een pad te slaan of op de pedalen te drukken.

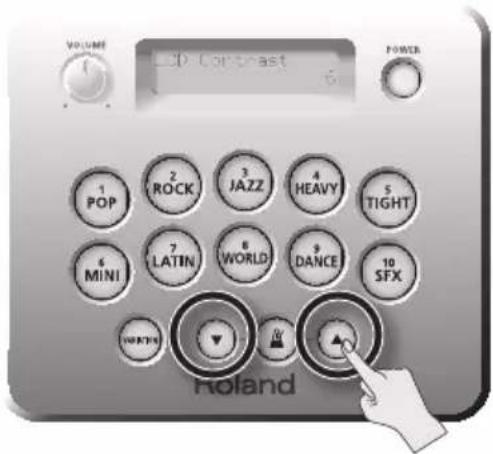

Referentie

Zie de "Lijst met parameters" (p. 15) voormeer informatie.

• Als u de [VARIATION]-knop even ingedrukt houdt, verschijnt er een bericht waarin u worden gezvaagd een parameter te selecteren door op een van de kitknoppen ([1]-[10]) te drukken.

• Gebruik de [V]-nuppen om de waarde te bewerken.

Als u tegelijkertijd drukt op [yen], al de parameter terug op de standardwaarde worden ingesteld.

1. Druk op de [VARIATION]-knop of een van de kitknoppen ([1]-[10]) om het bewerkingsschem te verlaten.

Lijst met parameters

ParameterWaardeVerklaring
1	Metronome. Sound
		Het geluid van de metronoom wijzigen U hebte de keuze uit drie verschillende geluiden voor de metronoom: een klik, een koebel of een maracas.
		CLICK (standaard) Klik
		COWBELL Koebel
		MARACAS Maracas
2	Metronome. Volume	1-10 (standaard: 5)
		Het metronoomvolume aanpassen Hiermee past u het volume van de metronoom aan. U(Int)kunt het volume van de metronoom ook aanpassen door in een gewoon scherm de [ ]-knop ingedrukt te houden en op de [ ]-knop te drukken.
3LCD.Contrast		1-10 (standaard: 5)
		Het beeldschermcontrast aanpassen Hiermee past u het contrast van de tekens op het beeldscherm aan.
4Auto.Off
		De HD-3 automatisch uitschakelen (Auto Off) Bij de standardinstallingen zal de HD-3 automatisch worden uitgeschakeld na 30 minutes als u stopt met spelen of het apparaat Niet meer gebruikt.
		OFF De HD-3 blijft ingeschakeld.
		10 min, 30 min, 240 min (standaard: 30 min)
5L-R.Exchange		OFF, ON (standaard: OFF)
		De padinstallingen omwisselen voor linkshandige spelers Hiermee wijzigt u de installingen van de HD-3 voor linkshandigen. Als deze parameter is ingeschakeld (ON), zullen de volgende pads worden omgewisseldussen rechts en links. • Crash en ride • Tom 1 en Tom 2 • Hi-hatpediaal en kickpediaal * U要去 de Tom 3-pad en de hi-hatpad verwijderen en omwisselen. Zie "De installingen van de HD-3 instellen voor linkshandigen" (p. 21).

Parameter Waarde		Verklaring
6 Pad Sens		-5 - +5(standaard: 0)	De padgevoeligheid aanpassenHiermee past u de gevoeligheid van elke pad aan. Een hogere gevoeligheid bijvoorbeeld zorgt ervoor dat de pad een hoog volume produeert, zichs wanner het zacht bespeeld worden door bijvoorbeeld kinderen.In stap 2 van "Basisfuncties in de bewerkingssschermen" (p. 14) slaat u de pad aan waarvan u de instelling wilt bewerken. Gebruik de [▼] [▲]knappen nadat u de pad hebt geselecteerd als u de waarde wilt bewerken.
7 MIDI Note No.			Het nootnummer van de pad wijzigelenU(Int) nootnummer van elk van de pads van de HD-3 wijzigelen.In stap 3 van "Basisfuncties in de bewerkingssschermen" (p. 14) slaat u de pad aan waarvan u de instelling wilt bewerken. Gebruik de [▼] [▲]knappen nadat u de pad hebt geselecteerd als u de waarde wilt bewerken.
		OFF Er is geen nootnummer toegewezen.
		0-127	Het geselecteerde nootnummer is toegewezen.Zie "Informatie over MIDI" (p. 18) voor de standaardinstelleningen van elke pad.
8 MIDI X-Stick			Het nootnummer voor cross-sticking instellenHierkunt u selecteren of het nootnummer dat is ingesteld voor SNARE Rim, wordtuitgestuurd of dat het nootnummer 37 wordtuitgestuurd wanner een cross-stickgeluid wordt gemaakt.
		OFF (standaard)	Selecteer deze instelling wanner u alleen gevevens over de prestaties van rim shots nodig hebt wanner u computersoftware, games enz. gebruikt. (Het nootnummer dat is ingesteld voor SNARE Rim, za altijd wordenuitgestuurd.)
		ON	Selecteer deze instelling als u de klanken van een exteredrumklankmodule gebruikt. (Nootnummer 37 za wordenuitgestuurd wanner het cross-stickgeluid wordt gemaakt.)
10 Factory Reset			De standaardinstelleningen opnieuw instellenHiermee stelt u de standaardinstelleningen van de HD-3 opnieuw in.Wanner 'Factory Reset = OK!' op het beeldscherm verschijnt, drukt u op [▲]. Wanner 'Sure?' (Bent u zeker?) verschijnt, drukt u opnieuw op [▲Als u wilt annuleren, drukt u op [▼].

Lijst met drumkitklanken

Nr.		Kitnaam Kick Snare	Tom 1 Tom	2 Tom 3 Hi-Hat Crash	Ride
1	Normaal	Standard-V	Solid Kick	Bright Snare	Wood Tom1	Wood Tom3	Wood Tom4	Medium Hi-Hat
	Variatie	Lite Pop Sold Kick	Bright Snare	Wood Tom1	Cowbell	Wood Tom2	Tambou-rine Hi-Hat	Splash/ Crash
2	Normaal	Hard Rock Heavy Kick	Metal Snare	Wood Tom2	Wood Tom3	Wood Tom4	Heavy Hi-Hat	Medium Crash
	Variatie	Stage	Solid Kick	Metal Snare	Wood Tom2	Wood Tom3	Heavy Hi-Hat	Power Crash
3	Normaal	Vintage	Wood Snare	Vintage Tom1	Vintage Tom2	Vintage Tom3	Dark Hi-Hat	Sizzle Ride
	Variatie	Brushes	Vintage Kick	Brush S Brush	Tom1 Brush	Tom2 Brush	Brush Hi-Hat	Brush Sizzle Ride
4	Normaal	Double Bass	Blast Kick	Heavy Snare	Solid Tom1	Solid Tom2	Solid Tom3	Effect Cymbal/ Crash
	Variatie	Power	Heavy Kick	Heavy Snare	Wood Tom4	Wood Tom4	Wood Tom4	Power Crash
5	Normaal	Funky Jam	Slap Bass & Kick	Vintage Snare	Dry Tom1	Slap Bass	Dry Tom3	Cutting Gt.&Hi-Hat
	Variatie	Bright	Dry Kick	Vintage Snare	Dry Tom1	Dry Tom2	Dry Tom3	Medium Hi-Hat
6	Normaal	Compact	Compact Kick	Wood Snare	Fiber Tom1	Fiber Tom2	Fiber Tom3	Light Hi-Hat
	Variatie	Jungle	Compact Kick	Wood Snare	FrameTom	Hard Comp S	Fiber Tom3	Tambou-rine Hi-Hat
7	Normaal	Latin Groove	Heavy Kick	Wood Snare	Bongo	Conga	Timbale	Medium Hi-Hat
	Variatie	Latin Perc	Surdo	Pandeiro	Bongo	Conga	Timbale	Jingle Hi-Hat
8	Normaal	World Perc	Cajon	Cajon	Tabla	Baya	Djembe	Tambou-rine Hi-Hat
	Variatie	Africa	Heavy Kick	Wood Snare	Pot Drum	Djembe	Bendir	Tambou-rine Hi-Hat
9	Normaal	Dance Beat	Dance Kick	Clap Snare	Dense Click	Radio Tom	Super Low	Dance Hi-Hat
	Variatie	Electronic	TR-808 Kick	TR-808 Snare	CR-78 Bongo	TR-808 Tom1	TR-808 Tom2	Elec Hi-Hat
10	Normaal	Beat Box	Voice Kick	Snap/Clap	Voice-Dat	Voice- Doot	Heart Beat	Voice Hi-Hat
	Variatie	Toy Box	Elephant Kick	Toy Snare	Hoo...	Droid Voice	Jet Stream	Industrial Hi-Hat

Informatie over MIDI

U kunt een MIDI-klankmodule of sequencer aansluten op de MIDI OUT-aansluiting van de HD-3. Als u een externe klankmodule aansluit op de MIDI OUT-aansluiting van de HD-3,kest u kranken speloen op die externe module.
Als u de MIDI OUT-aansluiting op een sequencer aansluit,kest u opnemen wat u speelt. Ukest de HD-3 ook gebruiken als een controller voor games die MIDI ondersteunen.

ItemInstellungen
MIDI-verzendkanaal10
Hi-hatpediaal	Positiegegevens worden verzonden met behulp van Control Change-nummer 4 (voetcontroller).
Een.nootnummer. wordt. weergegeven. wanner.u.op.een.pad.slaat (standaard)	PadNootnummer
	Snare Head 38
	Snare Rim 40
	Tom 1 48
	Tom 2 45
	Tom 3 43
	Crash Bow 49
	Crash Edge 55
	Ride Bow 51
	Ride Edge 53
	Hi-Hat Open Bow 46
	Hi-Hat Open Edge 26
	Hi-Hat Close Bow 42
	Hi-Hat Close Edge 22
	Hi-Hat Foot Close 44
	Kickpediaal 36
ItemInstellungen
Program.Charge	De volgende Program Change-nummers worden verzonden als u van drumkit wisselt.
	DrumkitProgram.Change-nummer
	1	Normal 1
		Variatie 11
	2	Normal 2
		Variatie 12
	3	Normal 3
		Variatie 13
	4	Normal 4
		Variatie 14
	5	Normal 5
		Variatie 15
	6	Normal 6
		Variatie 16
	7	Normal 7
		Variatie 17
	8	Normal 8
		Variatie 18
	9	Normal 9
		Variatie 19
	10	Normal 10
		Variatie 20

Problemen oplossen

ProbleemControle	Vereiste.handeling
Het.apparaat. kan.niet.worden. ingeschakeld	Is de netstroomadapter correct aangesloten?	Sluit de netstroomadapter correct aan (p. 5).
Geen.geluid	Is de [VOLUME]-regelaar—helemaal maar links gedraid?	Draai de [VOLUME]-regelaar waar rechts (p. 4).
	Zijn alle padkabels correct aangesloten?	Zorg dat de pads correct+zijn aangesloten en dat elke pad is aangesloten op de juiste ingang. (Zie de afzonderlijke Installatiehandlung.)
	Is de hoogdtelefoon aangesloten op de hoogdtelefoonaansluiting of de OUTPUT-aansluiting?	Zorg dat de aansluitingen correct+zijn uitgevoerd (p. 5).
	Is de kabel aangesloten op een uitgang (in plaats van een ingang) van het aangesloten apparaat?	Raadpleeg de gebruikershandlungding van het apparaat dat u gebruikt en controllerer of u de juiste aansluiting gebruikt.
	Is de ingangsinstelling op het aangesloten apparaat correct?	Raadpleeg de gebruikershandlungding van het aangesloten apparaat en controllerer de ingangsinstelling van dit apparaat.
Geluid.is.te.zacht/ luid.tijdens.het. spelen	Is de padgevoeligheid te laag of te hoog?	Controler de aanpassingen van de gevoeligheid (p. 16).
Er.is.dubbele. triggering	Raatkt een kabel een pad?	Gebruik de kabelbinders om de kabels te bevestigen zodate de ze de pads Niet aanraken. Als u dit doet, zorgt u ervoor dat de kabels Niet worden gehinder door de beweging van pads wanner u op de pads slaat.
	Zijn de gimbaalregelaar en het gimbaalvel correct bevestigd?	Dubbele triggering kanplaatsvinden als de gimbaalregelaar of het gimbaalvel te los zitten. Draai de gimbaalregelaar steiger aan zodate de dubbele triggering stopt. (Zie de afzonderlijke Installatiehandlung.)
Geen.geluid. van.de.extre. klankbron.die.is. aangesloten.op.de. MIX.IN-aansluiting	Gebruikt u een verbindingskabel met watertstand?	Als u een verbindingskabel met watertstand gebruikt, worden het volume verminderd. Gebruiek een verbindingskabel zonder watertstand.
	De aangesloten kabel is möglichk defect of beschadigd.	Vervang de kabel.
	Is het aangesloten apparaat ingeschakeld?	Controler of het aangesloten apparaat ingeschakeld is.
	Staat het geluidsniveau van het aangesloten apparaat volledig op nul?	Raadpleeg de gebruikershandlungding voor het apparaat en stel het volume in.
Het.geluid.van.de. hoofdtelefooi.is. verrormd	Als het volume van de hoofdtelefooi te hoog is,+kunnen sommige tonen klinken alsof ze verrormd zijn.	Gebruik de [VOLUME]-regelaar om het volume te verminderen. Dit verheplte der vervorming (p. 4).
Het.outputgeluid. is. verrormd	Is het volume te hoog?	Gebruik de [VOLUME]-regelaar om het volume te verminderen. Of verlaag het inputvolume van de aangesloten liquidsprekers.

Deinstellungen van de HD-3 instellen voor linkshandigena

Met de HD-3=kunt u deinstallingen wijzigendoor de positie van Tom 3 en de hi-hat om te wisselen zodat linkshandigen het apparaat+kunnen gebruiken.

1. Koppel de kabels van de hi-hat en Tom 3 los en koppel de hi-hat en Tom 3 los van de armen.

2. Zie de installmentehandleiding voor meer informatie over het loskoppelen en aansluiken van de pads.

3. Wissel de hi-hat en Tom 3 om en bevestigudeau aan de armen.

4. Zorg ervoor dat de hoek correct is wanner u Tom 3 bevestigt.

5. Sluit de kabels van de hi-hat en Tom 3 opnieuw aan.

1. Pas de hoogte van de armen van de hi-hat en Tom 3 aan.
2. Wissel deinstallingen van de pads om zodate door linkshandigen kunnen wordengebruikt.

Schakel L-R Exchange in (ON) zoals beschreiben in "Basisfuncties in de bewerkingsschermen" (p. 14).

Referentie

"De padinstallingen omwisselen voor linkshandige spelers" (p. 15)

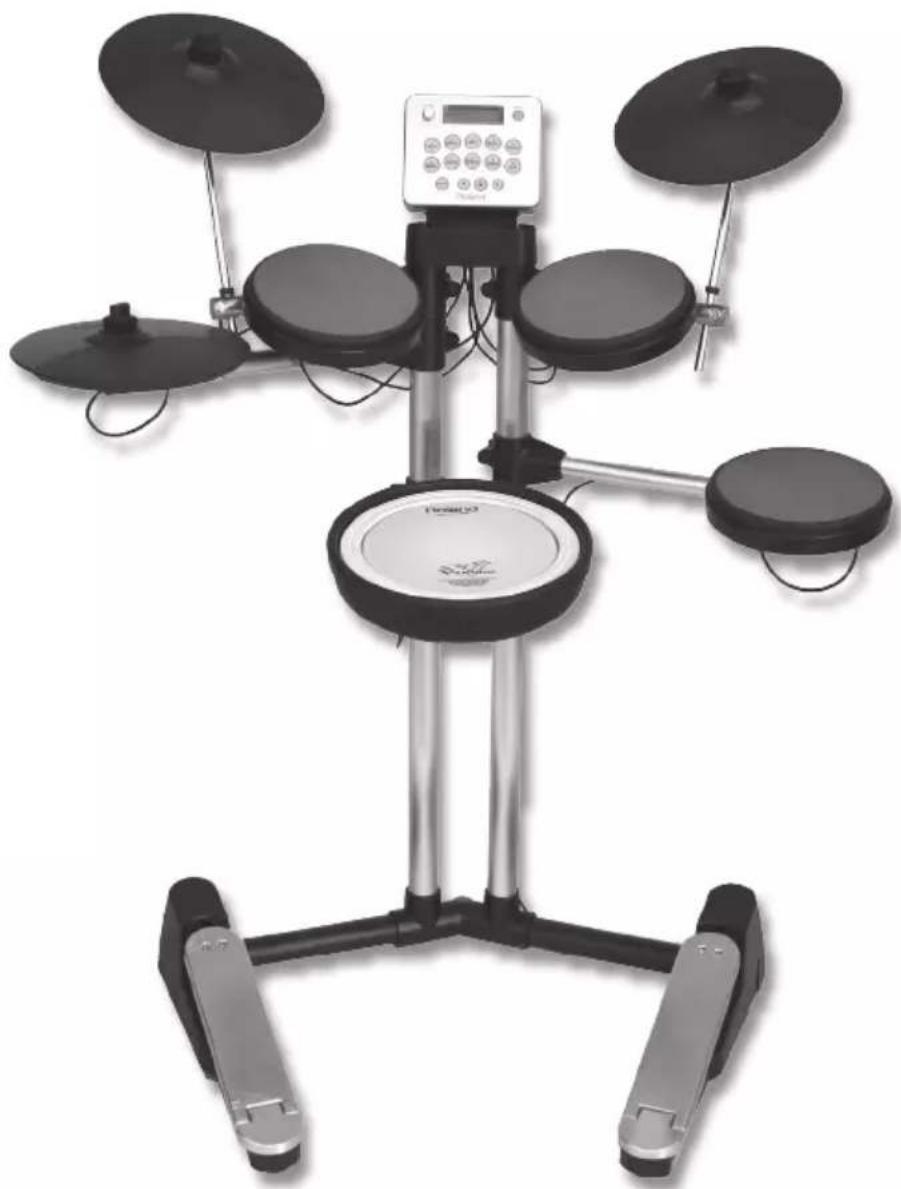

KitconfiguratieSnare, Tom x 3, Crash, Ride, Hi-hat, Hi-hatpediaal, Kickpediaal
Drumkits20
Patronen20
Metronoom	Tempo 40 - 250
	Geluiden 3 typen
	Volume 10 niveaus
Bedieningselementen	[POWER]-knop
	Kitknop x 10
	[VARIATION]-knop
	Metronoomknop
	[▼]-knop
	[▲]-knop
	[VOLUME]-regelaar
Beeldscherm16 tekens, 2 regels (Icd-schem dat langs achteren verlicht is)
Aansluitingen	Outputaansluiting (stereominatuuraansluiting)
	Aansluiting hoofdtelefoon (stereominatuuraansluiting)
	Mix In-aansluiting (stereominatuuraansluiting)
	MIDI Out-aansluiting (5-polige DIN-aansluiting)
	Trigger Cable-aansluiting (DB-25)
	* (*1) Outputaansluiting kan worden aangesloten op de hoofdtelefoo.
Stroomverbruik500 mA
Afmetingen	950 (B) x 560 (D) x 1170 (H) mm
	37-7/16 (B) x 22-1/16 (D) x 46-1/16 (H) inch
Gewicht14.5 kg / 32 lb (excl. netstroomadapter)
Accessoires	Gebruikershandleiding, Installatiehandleiding, drumsleutel, duimschroeven voor geluidsmodule x 2, schroeven voor voetpijp x 4, kabelbinder, triggerkabel (vooraf in de drumstandaard geplaatst), netstroomadapter, Audiokabel
Opties.(afzonderlijk. verzrikijgbaar)	Persoonlijke drummonitor PM	03
	V-Drums-accessoirepakket DAP	P-1
	V-Drums-mat TDM-1

• Met het oog op productverbetering kuren de specificaties en/of het uitzicht van dit toestel worden gewijzigd+zonder voorafgaande kennisgeving.
