Tipo di prodotto	Batteria elettronica (tamburo computer)
Marca	Roland
Modello	HD-3 (V-Drums Lite)
Kit di batteria	20 (10 kit × 2 variazioni)
Frasi musicali	20 (una per kit)
Pad inclusi	Cassa, rullante, 3 tom, hi-hat, crash, ride
Pedali	Pedale della cassa, pedale dell'hi-hat
Metronomo	Tempo 40-250, 3 suoni, volume 10 livelli
Schermo	LCD retroilluminato 16 caratteri × 2 righe
Connettori	Uscita (mini-jack stereo), Cuffie (mini-jack stereo), Mix In (mini-jack stereo), MIDI Out (DIN 5 poli), Sensore (DB-25)
Spegnimento automatico	Sì, regolabile (10/30/240 min o disattivazione)
Alimentazione	Adattatore di rete (DC IN), consumo 500 mA
Dimensioni (L × P × H)	950 × 560 × 1170 mm
Peso	14,5 kg (senza adattatore)
Accessori forniti	Manuale d'uso, manuale di installazione, chiave a croce, viti, fascette, cavo sensore, adattatore di rete, cavo audio
Opzioni	Monitor PM-03, scatola accessori DAP-1, tappetino TDM-1
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Rispettare l'ordine di accensione; abbassare il volume prima dei collegamenti; non aprire l'apparecchio.
Riparabilità	Ricambi disponibili presso il produttore (Roland). Affidare le riparazioni a un tecnico autorizzato.

Domande frequenti - HD3 ROLAND

Come accendere e spegnere la batteria HD-3?

Tenere premuto il pulsante [POWER] per alcuni secondi per accendere o spegnere l'apparecchio. Prima di accendere, assicurarsi che il volume sia al minimo.

Come selezionare un kit di batteria?

Premere uno dei pulsanti [1]–[10] per scegliere un kit. Utilizzare il pulsante [VARIATION] per passare alla variazione del kit selezionato (il pulsante si accende).

Posso suonare con le cuffie per non disturbare?

Sì, collegare le cuffie alla presa PHONES. La presa OUTPUT rimane attiva anche con le cuffie collegate. Puoi suonare senza disturbare.

Come usare il metronomo?

Premere il pulsante [B] per avviare/fermare il metronomo. Usare i pulsanti [▼]/[▲] per regolare il tempo (40-250). Puoi anche modificare il suono e il volume del metronomo nel menu delle impostazioni.

Come ascoltare una frase musicale?

Tenere premuto un pulsante [1]–[10] per alcuni secondi per ascoltare una frase dimostrativa del kit corrispondente. Premere [VARIATION] per ascoltarla con la variazione. Per fermare, premere di nuovo lo stesso pulsante.

Come regolare lo spegnimento automatico?

Tenere premuto [VARIATION] e premere il pulsante [4] (Auto Off). Usare [▼]/[▲] per scegliere tra OFF, 10, 30 o 240 minuti. Per impostazione predefinita, l'apparecchio si spegne dopo 30 minuti di inattività.

Come invertire i pad per un mancino?

Nel menu delle impostazioni, attivare il parametro L-R Exchange (tenere premuto [VARIATION] + pulsante [5]). Questo scambia crash/ride, tom1/tom2 e i pedali. Devi anche scambiare fisicamente le posizioni del tom3 e dell'hi-hat (vedi manuale).

Cosa fare se non esce alcun suono?

Verificare che il volume non sia a zero, che i cavi dei pad siano ben collegati e che le cuffie o l'amplificatore siano collegati alla presa corretta. Assicurarsi anche che il dispositivo esterno sia acceso e che il cavo MIX IN non sia difettoso.

Come collegare un lettore audio per suonare con la musica?

Collegare il lettore audio (smartphone, ecc.) alla presa MIX IN con un cavo mini-jack stereo. Il suono verrà mixato con quello della batteria. Usare il volume del lettore per regolare il livello.

Dove trovare l'elenco completo dei kit e delle impostazioni MIDI?

L'elenco dei kit e dei numeri di nota MIDI si trova in appendice al manuale d'uso (pagine 17-19). Il canale MIDI di trasmissione è il 10 per impostazione predefinita. Puoi modificare i numeri di nota nel menu MIDI Note No. (tenere premuto [VARIATION] + pulsante [7]).

MANUALE UTENTE HD3 ROLAND

Una vasta gamma di sonorità

L'unità HD-3 include 20 diversi drum kit, progettati per l'utilizzo con tutti gli stili di musica.

Riferimenti

"Elenco delle sonorità del drum kit" (pag. 17)

Il piacere di suonare in cuffia

Le cuffie consento di suonare alla che nessun altro ascoli.

A differenza delle batterie acustiche, non viene prodotto alcun suono, quindi non si corre il rischio di disturbare nessuno.

L'ingresso MIX IN consente di collegare fonti audio esterne ed è l'ideale per suonare conlettori audio e simili.

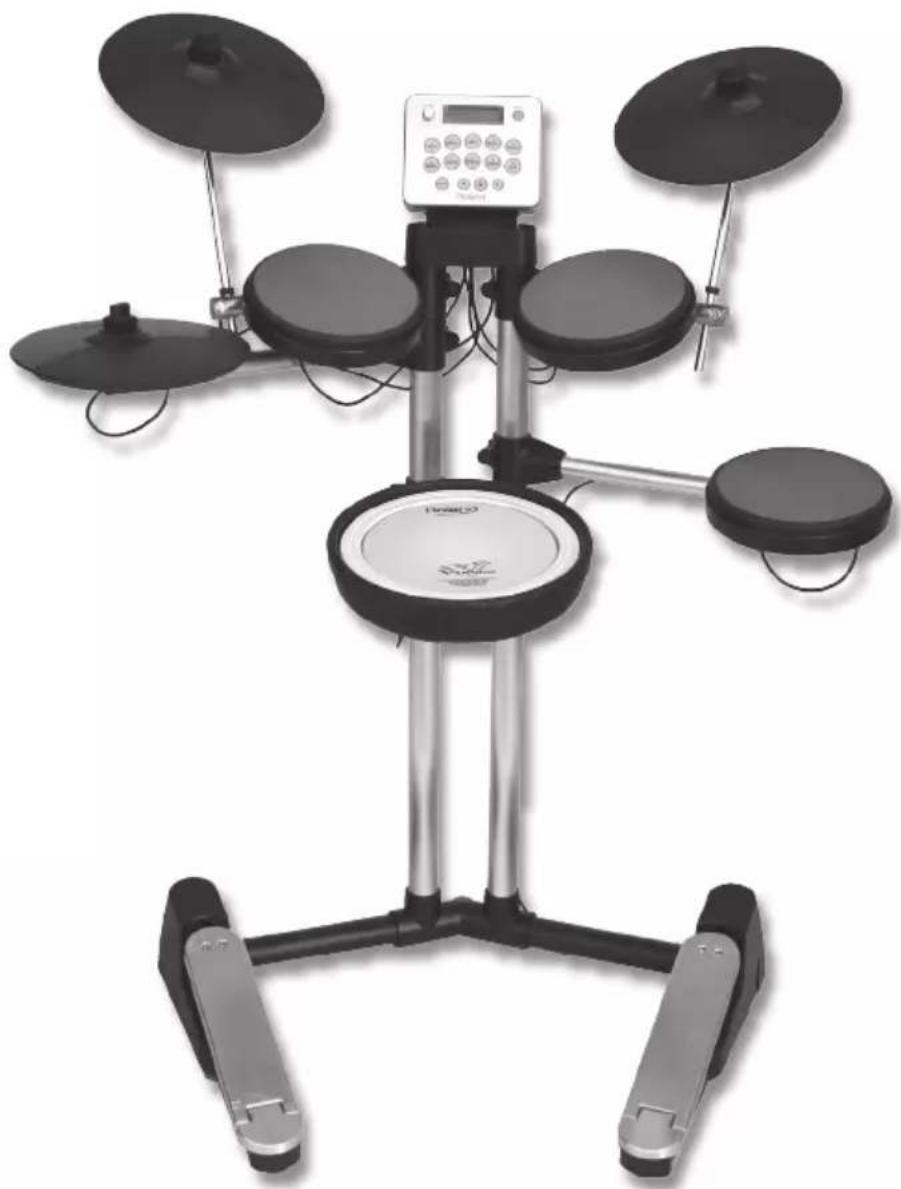

Una batteria compatta

L'unità HD-3 è un système compatto, semplice e facile da configurare praticamente ovunque.

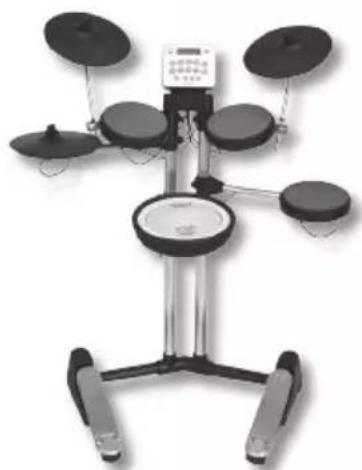

Per suonare dovunque si desideri

É sufficiente accendere l'unità HD-3, selezionare un drum kit, e l'unità è pronta a suonare.

Prima di utilizzare questa unità, leggere attendamente le sezioni intitolate "UTILIZZO SICURO DELL'UNITÀ" e "NOTE IMPORTANTI" (l'ultima pagina della Guida all'infallazione). che contengono importanti informazioni sul corretto impiego dell'unità. Inoltre, per essere sicuri di aver acquisito una buona conoscenza di tutte le funzioni offerte alla nuova unità, è necessario leggere per intero la Guida all'infallazione e il Manuale dell'utente. Conservare il manuale e tenerlo a portata di mano per uso come riferimento.

Copyright © 2011 ROLAND CORPORATION

Tutti i diritti riservati. Nessuna parte di quello documento più essere in alcun modo riprodotta nella autorizzazione scritta di ROLAND CORPORATION.

Roland, V-Drums e V-Drums Lite sono marchi registrati di Roland Corporation negli Stati Uniti e/o in altri Paesi.

Summario

Funzioni principali 2

Descrizioni del pannello. 4

Pannello anteriore. 4

Pannello laterale 5

Introduzione alle percussioni 6

Elementi della batteria 6

Informazioni di base per suonare la batteria. 8

Come leggere le partiture per batteria 10

Suonare la batteria. 11

Accensione e spegnimento dell'unità 11

Selezione di un drum kit. 11

Ascolto dei pattern. 12

Suonare con il metronomo 12

Impostazioni varie (le schermate di modifica). 14

Operazioni di base nelle schermate di modifica 14

Elenco dei parametri 15

Cambia il suono del metronomo. 15

Regola il volume del metronomo 15

Regola il contrasto dello schermo. 15

Spegne automaticamente l'unità HD-3 15

Passa alle impostazioni dei pad per i mancini 15

Regola la sensibilità dei pad 16

Modifica il numero dinota del pad. 16

Imposta il numero dinota per il cross stick 16

Ripristina le impostazioni di fabbrica 16

Appendice. 17

Elenco delle sonorità del drum kit. 17

Informazioni su MIDI 18

Risoluzione dei problemi 20

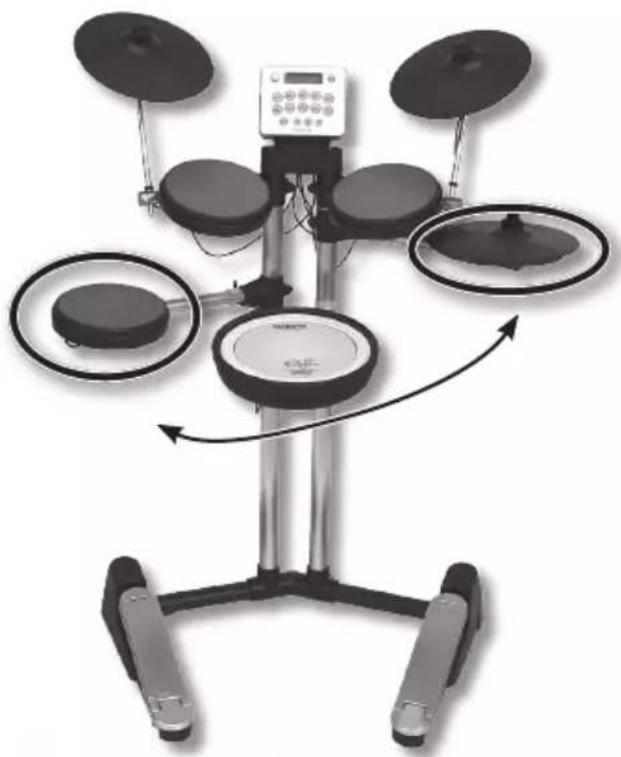

Impostazione dell'unità HD-3 per mancini 21

Specifiche principali 22

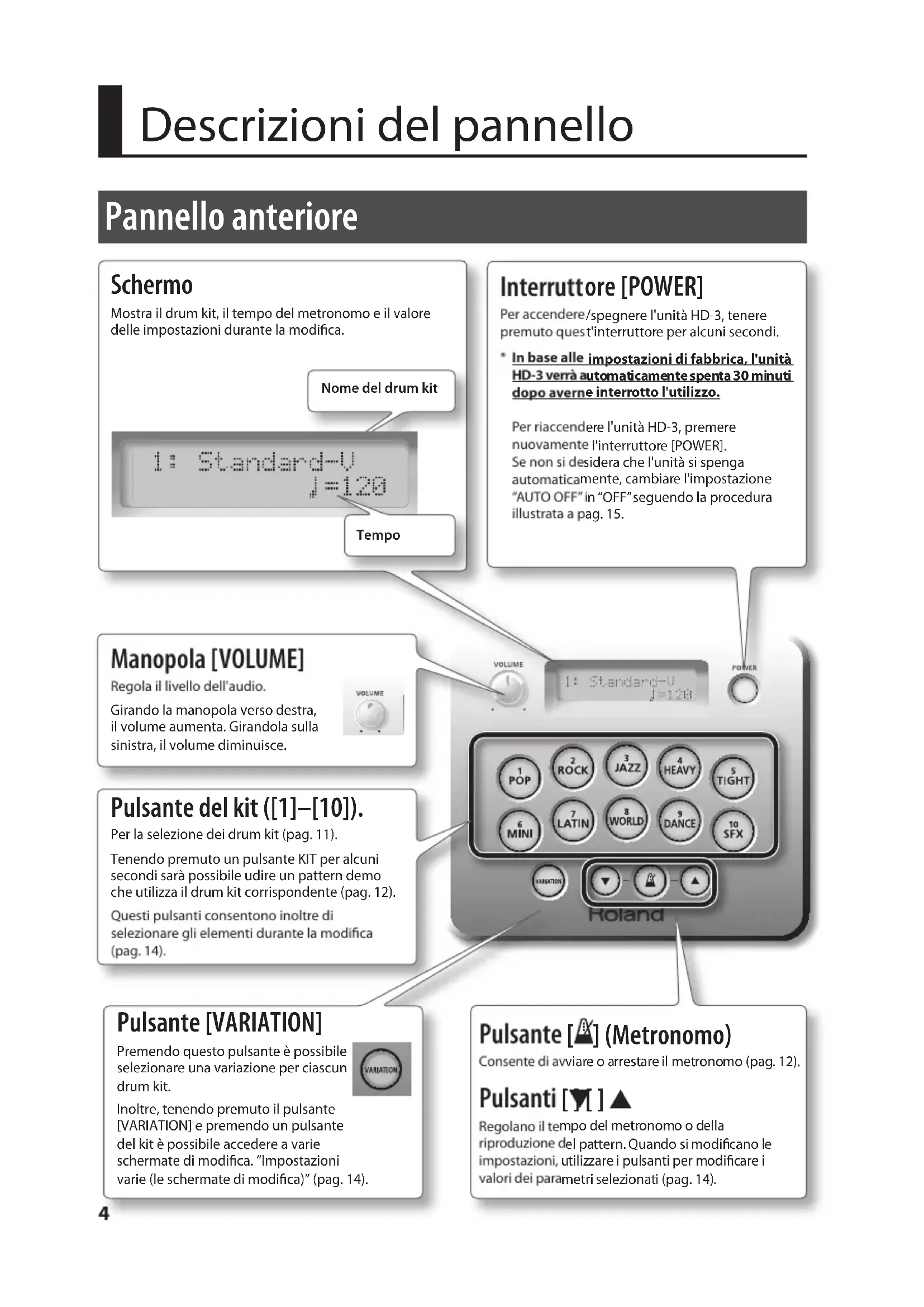

Pannello anteriore

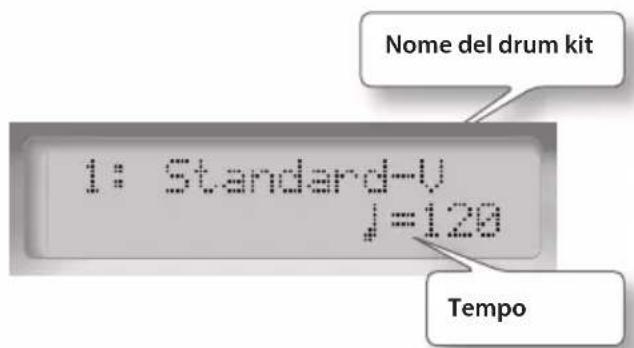

Schemo

Mostra il drum kit, il tempo del metronomo e il valore delle impostazioni durante la modifica.

Interruttore [POWER]

Per accendere/spagnere l'unità HD-3, tenere premuto quest'interruttore per alcuni secondi.

• In base alle impostazioni di fabbrica, l'unità HD-3 verrà automaticamente spenta 30 minuti dopo averne interrotto l'utilizzo.

Per riaccendere l'unità HD-3, premere nuovamente l'interruttore [POWER]. Se non si desidera che l'unità si spenga automaticamente, cancellare l'impostazione "AUTO OFF" in "OFF" seguendo la procedura illustrata a pag. 15.

Manopola [VOLUME]

Regola il livello dell'audio.

Girando la manopola verso destra, il volume aumenta. Girandola sulla sinistra, il volume diminuisce.

Pulsante del kit ([1]–[10]).

Per la selezione dei drum kit (pag. 11).

Tenendo premuto un pulsante KIT per alcuni secondi sare possibile udire un pattern demo che utilizza il drum kit corrispondente (pag. 12).

Questi pulsanti consentono inoltre di selezionare gli elementi durante la modifica (pag. 14).

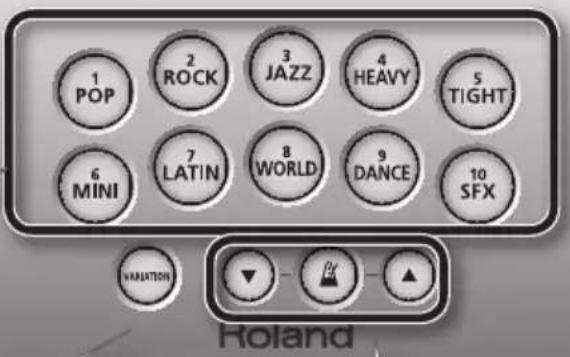

Pulsante [VARIATION]

Premendo questo pulsante è possible selezionare una variazione per ciascun drum kit.

Inoltre, tenendo premuto il pulsante [VARIATION] e premendo un pulsante del kit è possibile accedere a varie schermate di modifica. "Impostazioni varie (le schermate di modifica)" (pag. 14).

Pulsante [A] (Metronomo)

Consente di avviare o arrestare il metronomo (pag. 12).

Pulsanti [Y]

Regolano il tempo del metronomo o della riproduzione del pattern. Quando si modificano le impostazioni, utilizzare i pulsanti per modificare i valori dei parametri selezionati (pag. 14).

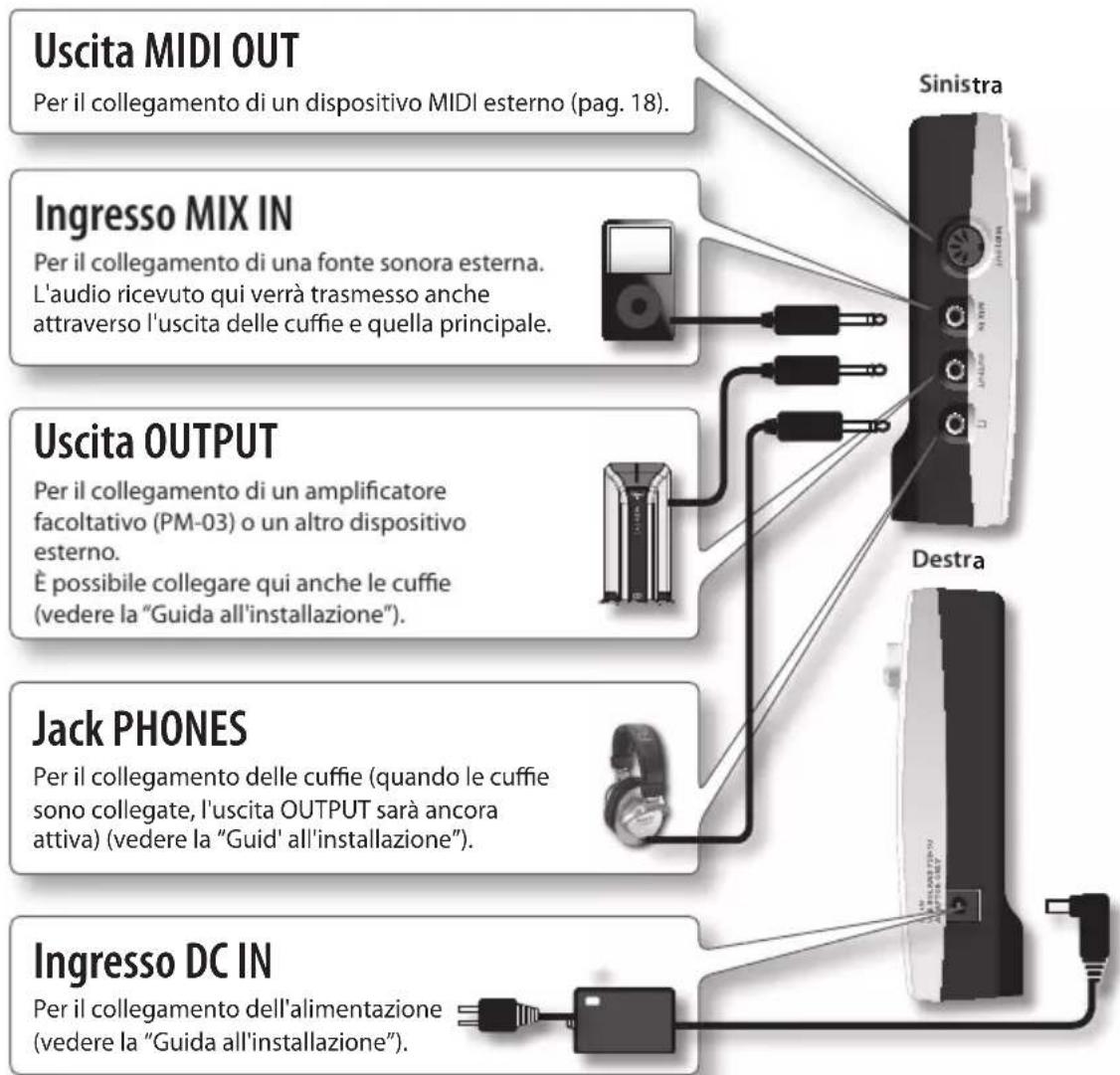

Pannello laterale

• Per impedire un malfunzionamento e dati alle casse, fare sempre attenzione ad abbassare tutto il volume dell'apparecchiatura, quindi spegnere tutto prima di effettuare qualsiasi collegamento.

Suonare con arrivapgnamento musicale (ingresso MIX IN)

Se si collega unlettore audio all'ingresso MIX IN, è possibile suonare contemporaneamente alle canzoni desiderate. L'audio verrà infatti mixato con i suoni della batteria. Sarà un piacere suonare sulla base delle proprie canzoni preferite!

• Utilizzato il controllo del volume dellettore audio per regolare il livello del suono.

Introduzione alle percussioni

Suonare la batteria non è solo divertente, ma è anche facile: basta semplicitamente toccarla per ottener il suono! Le percussioni creano la base ritmica della musica e sono cruciali per Maintainere il ritmo e il groove dell'intero gruppo.

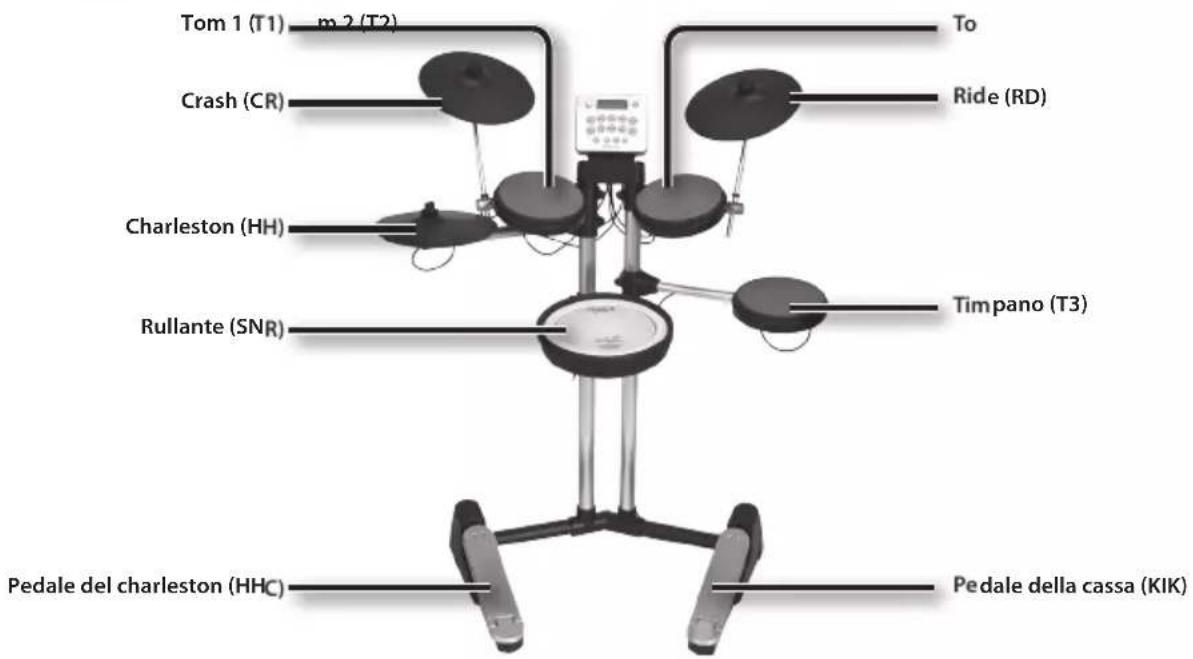

Elementi della batteria

Di seguito sono riportati alcuni termini base relativi alle percussioni.

• Le specifiche in parentesi () molto i nomi utilizzati sull'HD-3.

Cassa

Suonata tramite un pedale, è il pezzo più grande della batteria.

Rullante

Il rullante è la "voce principale" di un drum kit.

Charleston/pedale del charleston

Un charleston acustico che utilizza 2 piatti montati su uno stand charleston.

Premendo il pedale, il charleston si après e si chiude.

• L'HD-3 utilizes un pad singolo.

Tom (Tom 1, Tom 2)

In gener, si trovano sopra la cassa.

Timpano (Tom 3)

Si regge autonomamente oppure è montato su uno stand.

Piatto ride

Solitamente montato a destra della batteria, il piatto ride è l'elemento principale per tenere il tempo.

Piatto crash

Piu piccolo del ride, il piatto crash viene utilizzato principalmente per gli accenti.

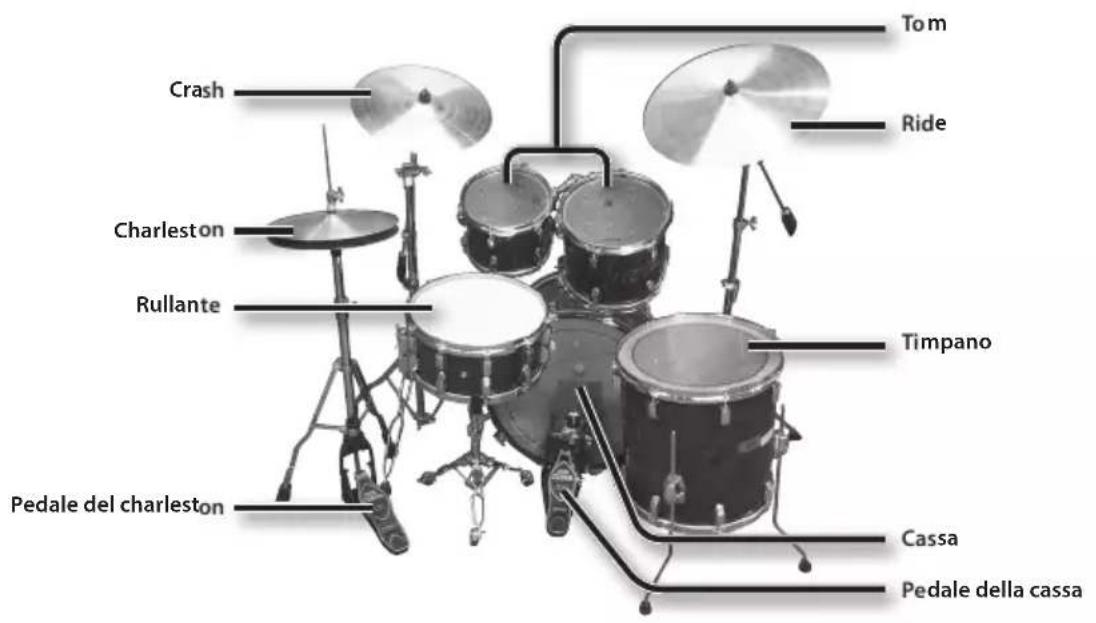

Batteria acustica

HD-3

* Lettere e numeroi tra parentesi () sono relativi all'etichettatura dei cavi.

Informazioni di base per suonare la batteria

Per suonare la batteria si usano entrambé le mani ed entrambi i piedi. In esta sezione verrà illustrato come si tengono le bacchette e si utilizzato i pedali.

Come tenere le bacchette

Il modo più comune di impugnare le bacchette è definito "simmetrico", ed è molto tanto nelle illustrazioni seguenti.

Sinistra

Dextra

Utilizzo del pedale della cassa

Le tecniche per l'uso del pedale della cassa sono due: "a tallone alzato" e "a tallone abbassato".

Tallone abbassato

Questo metodode prevede che l'intera pianta del piede, dal tallone all'alluce, sia appoggiata sul pedale. Flettendo la caviglia si aziona il pedale con la punta dei piedi. Il metodode consente di ottenere un controllo più preciso del volume ed è spesso usato per jazz e bossa nova.

Tallone alzato

Questo metodode prevede che il tallone non appoggi sul pedale. Tenendo il tallone sollevato dal pedale, abbassare la pianta del piede per spingere il pedale verso il basso. Questo metodode prevede che l'intero peso del piede venga appoggiato sul pedale, rendendo più semplice la produzione di un suono più forte rispetto al metodode del tallone abbassato. Viene spesso utilizzato nel rock e nel pop.

Uso del charleston

In una batteria acustica, il charleston è costituito da due piatti sovrapposti verticalmente, faccia contro faccia, montati su un'asta. Per avvincare i due piatti è sufficiente premere il pedale. É possibile applicare diverse tecniche acustiche, ad esempio suonare i piatti con il pedale e/o le bacchette.

Premendo il pedale, i due piatti si avvicinano (charleston chiuso).Rilasciendo il pedale,i due piatti si separano (charleston aperto).

L'HD-3 consente di utilizzare cinque diverse tecniche di esecuzione per il charleston.

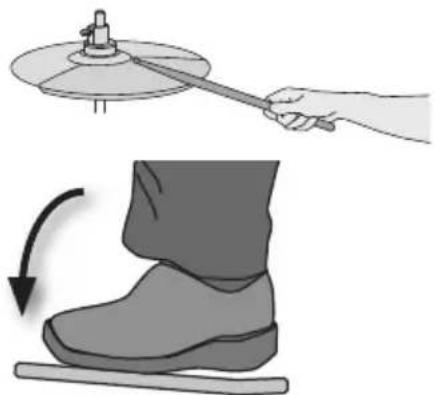

Chiuso

Colpire il pad con una bacchetta tenendo ben premuto il pedale del charleston. Il suono emesso sare un breve "chick".

Semiaperto

Colpire il pad con una bacchetta tenerdo delicatamente premuto il pedale del charleston. Il suono emesso sare uno "swish" più lungo.

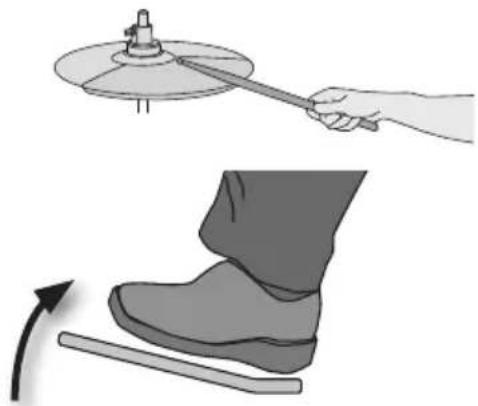

Aperto

Colpire il pad con una bacchetta tenendo il pedale completamente rilasciato. Il suono emesso sare uno "swish" più lungo che con il charleston semiaperto.

Chiusura con il pedale

E sufficiente premere il pedale alla充分利用 le bacchette. Il suono sare più tenue e più breve del suono ottenuto colpendo il charleston chiuso con la bacchetta. Utile per tenere il tempo.

Splash con pedale

Premere e rilasciare immediatamente il pedale senza utilizzato le bacchette. Il risultato è equivalente a quello dei due piatti di un charleston acustico che si chiudono e si riaprono immediatamente. Il suono emesso sare una "splash" più delicato di quello che si ottiene colpendo il charleston aperto.

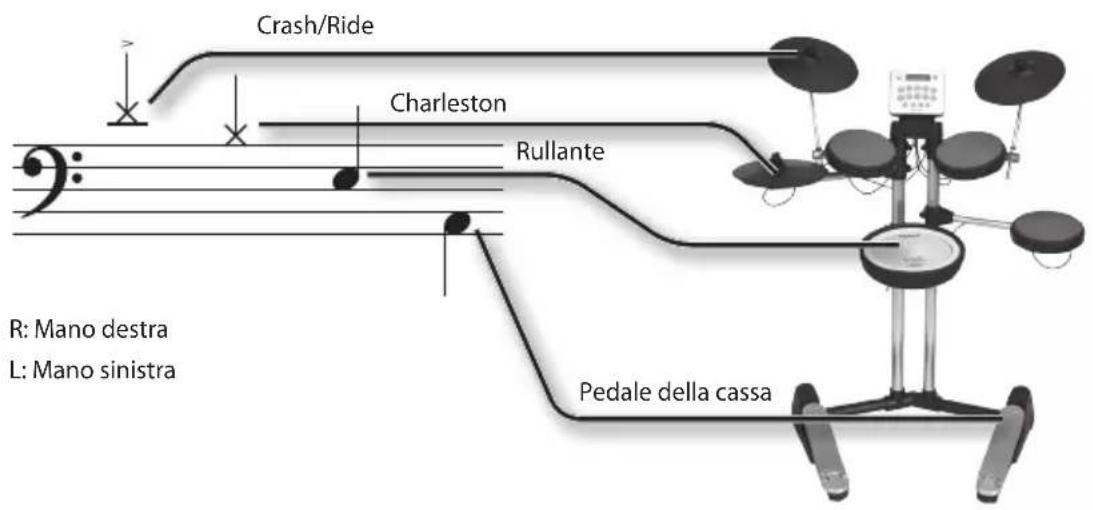

Come leggere le partiture per batteria

Di seguito è riportato un esempio tipico di partitura per batteria, che rappresenta un semplice patterni ottavi, usato spesso nel rock e nel pop.

• Il crash e il ride sono scritti nella stessa posizione del pentagramma. Le note con accento " > vengono suonate sul crash, nelle note sulla'accento vengono suonate sul ride.
• La parte del charleston pourrait essere sostituita da quella del ride.

Suonare la batteria

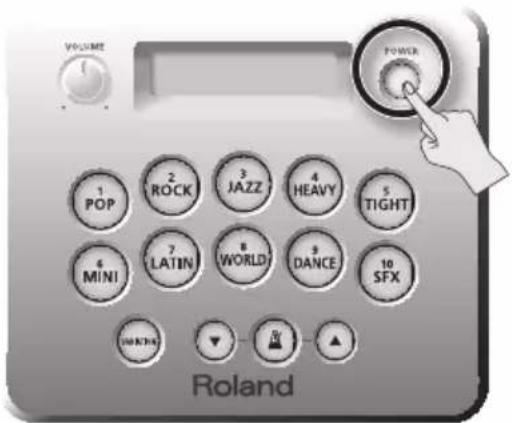

Accensione e spegnimento dell'unità

Per dettagli sul collegamento del modulo audio HD-3,fare riferimento alla "Guida all'installazione".

• Dop aver completato i collegamenti, accendere i vari dispositivi nell'ordine specificato. Seguire un ordine sbagliato potrebbe determinare malfunzionamenti e/o danni alle casse e ad altri dispositivi.

• Accertarsi che la manopola [VOLUME] dell'unità HD-3 e quella di eventuali monitor per batteria collegati sua impostata sul livello minimo.

• Per accendere l'unità, premere l'interruttore [POWER] del modulo audio HD-3. Per spegnerla, tenere premuto l'interruttore [POWER] per alcuni secondi.

• Prima di accendere/spagnare la batteria, accertarsi di abbassare il volume. Quando la batteria viene accesa, è possibile che venga emesso un suonoanche se il volume è abbassato: ciò è normale e non indica un malfunzionamento.

• Accendere il monitor per batteria collegato.

• Alzare il volume di entrambi per ottenerile livello audio desiderato.

• Questa unità è fornita di un circuito di protezione. Dop o l'accensione, prima che l'unità operi normalmente è necessario un breve intervallo (alcuni secondi).

• Per spegnere l'unità, invertire l'ordine nel quale la si è accesa.

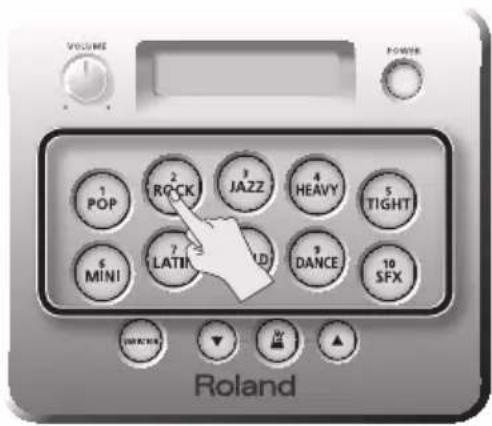

Selezione di un drum kit

Per drum kit si intendono i suoni assegnati a ciascun pad. In alcuni casi il suono cambia in base alla dinamica di esecuzione utilizzata.

1. Premere uno dei pulsanti del kit ([1]-[10]).

Verranno richiamati diversi kit, a seconda del pulsante premuto.

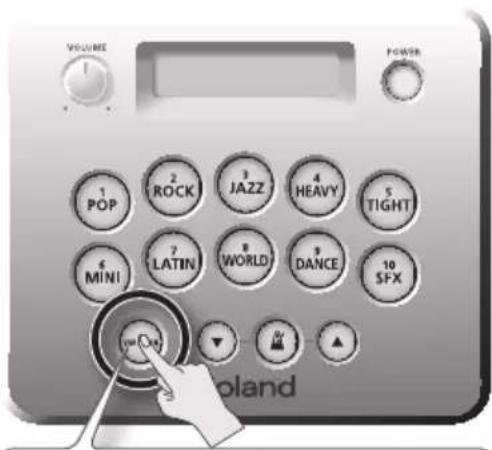

1. Premere il pulsante [VARIATION].

Per ciascun kit vengono fornite variazioni. Premendo il pulsante [VARIATION] sera possibile attivare le diverse variazioni del drum kit selezionato.

Se sono selezionate variazioni, il pulsante [VARIATION] si illumina.

Ascolto dei pattern

Di seguito viene illustrato come ascoltare un esempio di esecuzione (pattern) mediante il drum kit.

• Prima di riproduire un pattern, abbassare il volume dell'unità HD-3. Il volume dei pattern potrebbe essere più elevato rispetto a una normale esecuzione sul kit, e ciò costituirebbe un rischio per l'udito o per l'apparecchiatura collegata.

• Premere e tenere premuto per alcuni secondi uno dei pulsanti del kit ([1]-[10]).

Verrà riproduotto il pattern che utilizes il kit corrente.

Se si preme il pulsante [VARIATION], verrà riproduotto il pattern per quale variazioni.

NOTE

• Ciascun pattern verrà riproduotto al tempo predefinito (impostazione di fabbrica). Se si desidera modificare l'impostazione del tempo, riproduire il pattern e utilizzato i pulsanti [▼][per effettuare la regolazione.

• NON è possibile suonare i pad quando viene riprodotto un pattern.
  Dall'uscita MIDI OUT non verranno trasmessi i dati della musica riprodotta.

• Per interrompere la riproduzione dei pattern, premere un qualsiapi pulsante del kit ([1]-[10]).

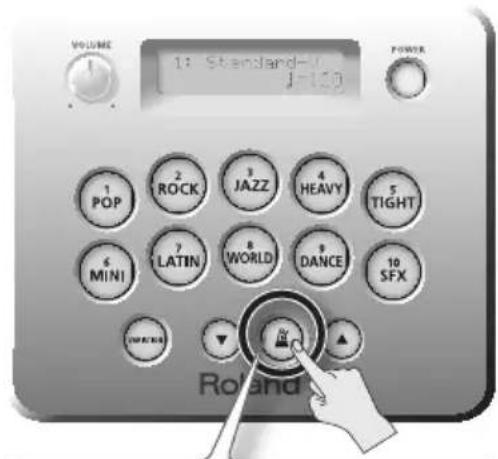

Suonare con il metronomo

Di seguito viene illustrato come suonare il kit usando il metronomo.

Suonare con il metronomo è il modo migliorare per esercitarsi e imparare a suonare su un tempo stabile.

1. Premere il pulsante

Il pulsante [si illumina e il metronomo viene avviato.

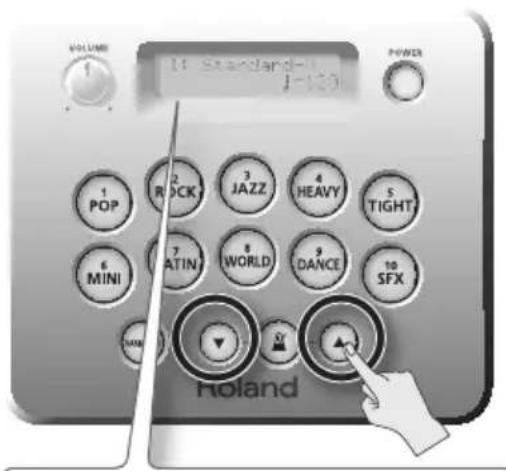

2. Utilizzare i pulsanti [Y] rer regolare la velocità del metronomo.

Lo schermo indichera il tempo.
Intervallo: 40-250

NOTA

E possibl e specificare il suono e il volume del metronomo. Per dettagli, fare riferimento alla sezione "Cambia il suono del metronomo" (pag. 15).

SUGGERIMENTI

E possibile regolare rapidamente il volume del metronomo tenero premuto il pulsante [eutilizzando i pulsanti [].

Impostazioni varie (le schermate di modifica)

Le schermate di modifica consento di effettuare varie impostazioni per l'unità HD-3.

Operazioni di base nelle schermate di modifica

Nelle schermate di modifica, per effettuare le impostazioni è possibile utilizzare la seguente procedura.

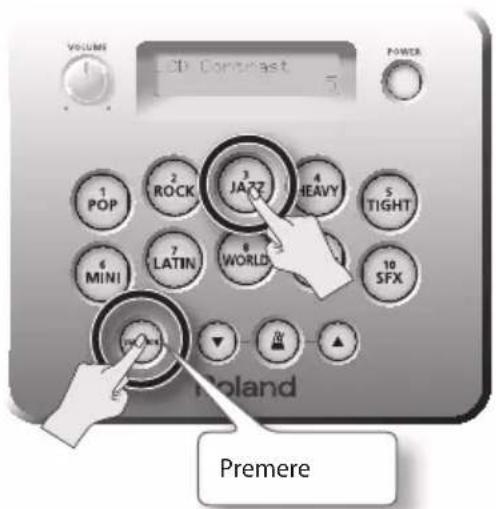

1. Tenendo premuto il pulsante [VARIATION], premere uno dei pulsanti del kit ([1]-[10]) per selezionare il parametro che si desidera modificare.

Verrà visualizzato il valore corrente del parametro selezionato.

Se è stata selezionata la sensibilità dei pad (Pad Sens) o il numero dinota (MIDI Note) trasmessa dal pad, colpendo un pad o usando i pedali sare possibile modificare i parametri relativi a quel pad.

Riferimenti

Per dettagli su ciascun elemento,fare riferimento all "Elenco dei parametri" (pag. 15).

• Se siiene premuto il pulsante [VARIATION] per quale tempo, verrà visualizzato un messaggio che richiede di selezionare un parametro premendo uno dei pulsanti del kit ([1]-[10]).

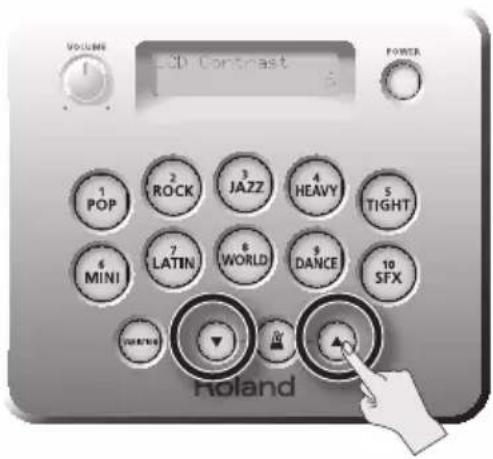

• Utilizzare i pulsanti [Y] per modificare il valore.

Se si premono contemporaneamente [e il parametro verrà riportato al suo valore predefinito.

1. Premere il pulsante [VARIATION] o uno dei pulsanti del kit ([1]-[10]) per uscire alla schermata di modifica.

Elenco dei parametri

Parametro Valore		Spegazione
1	Metronome Sound		Cambia il suono del metronomo Sono disponibili tre diversi suoni per il metronomo: clice (CLICK), campanella (COWBELL) e maracas (MARACAS).
		CLICK (predefinito) Clic
		COWBELL Campanella
		MARACAS Maracas
2	Metronome Volume	1-10 (predefinito: 5)	Regola il volume del metronomo Quest'opzione consente di regolare il volume del metronomo. èanche possibile regolare il volume del metronomo da una schermata ordinaria, tenendo premuto il pulsante [ ] e premendo contemporaneamente il pulsante [ ]▲
3 LCD Contrast		1-10 (predefinito: 5)	Regola il contrasto dello schermo. Questa opzione consente di regolare il contrasto dei caratteri sullo schermo.
4 Auto Off			Spegne automaticamente l'unità HD-3 In base alle impostazioni di fabbrica, l'unità HD-3 si spegne automaticamente 30 minuti dopo aver smesso di suonare o di usare l'unità.
		OFF L'unità HD-3 resta	accesa.
		10 min, 30 min, 240 min (predefinito: 30 min)	L'unità HD si spegnerà automaticamente se non verrà effettuata alcuna operazione nel periodo di tempo specificato.
5 L-R Exchange		OFF, ON (predefinito: OFF)	Passa alle impostazioni dei pad per i mancini Consente di cuiare le impostazioni dell'unità HD-3 e selezionare nelle per i mancini. Se il valore è "ON", i seguenti pad verranno passati da destra a sinistra e viceversa. • Crash e ride • Tom 1 e tom 2 • Pedale di controllo del charleston e pedale della cassa * Sarà necessario rimuovere i pad del timpano e del charleston, e invertire la posizione. Vedere "Impostazione dell'unità HD-3 per mancini" (pag. 21).
6 Pad Sens		-5 - +5(predefinito: 0)	Regola la sensibilità dei padQuest'opzione consente di regolare la sensibilità di ciascun pad. Ad esempio, se viene aumento il valore della sensibilità dei pad, persino i bambini, la cui potenza di percussione è meno sviluppata, saranno in grado di suonare al massimo del volume.Come illustrato al passaggio 2 della sezione "Operazioni di base nelle schermate di modifica" (pag. 14), colpire il pad che si desidera modificare. Dopoe aver selezionato il pad, utilizzare i pulsanti [▼] [▲] per modificarne il valore.
7 MIDI Note No.			Modifica il numero di notation del pad.E è possibile modificare il numero di notation MIDI di ciascuno dei pad dell'unità HD-3.Come illustrato al passaggio 2 della sezione "Operazioni di base nelle schermate di modifica" (pag. 14), colpire il pad che si desidera modificare. Dopoe aver selezionato il pad, utilizzare i pulsanti [▼] [▲] per modificarne il valore.
		OFF Non è assegnato a cun numero di notation.	Cun numero di notation.
		0-127	È assegnato il numero di notation selezionato.Per le impostazioni predefinite di ciascun pad, fare riferimento alla sezione "Informazioni su MIDI" (pag. 18).
8 MIDI X-Stick			Imposta il numero di notation per il cross stick.Questa opzione consente di selezionare se nel momento in cui viene prodotto un suono di cross stick, verrà emesso il numero dinota impostato per il bordo del rullante (SNARE Rim) oppure il numero di notation 37.
		OFF (predefinito)	Scegliere quest'impostazione quando sono necessari i dati di esecuzione relativi ai soli rim shot, quando si utilizzato software, giochi e casi via (verrè sempre emesso il numero dinota impostato per SNARE Rim).
		ON	Scegliere quest'impostazione se si sta utilizzato un modulo audio di una batteria esterna. Quando si esegue il cross-stick, verrà emesso il numero di notation 37.
10 Factory Reset			Ripristina le impostazioni di fabbricaConsente di ripristinare l'unità HD-3 sui valori predefiniti.Quando dello schermo viene visualizzato "Factory Reset = OK", premere [▲]. Quando viene visualizzato "Sure?", premere nuovamente [▲]Se si desidera annullare l'operazione, premere▼.

Elenco delle sonorità del drum kit

N.		Nome del kit	Cassa Rull	ante Tom	Tom 2 Tom	Tom 3		Charle-ston	Crash Ride
1	Normale	Standard-V	Solid Kick	Bright Snare	Wood Tom1	Wood Tom3	Wood Tom4	Medium Hi-Hat	Thin Crash	Bright Ride
	Variazione	Lite Pop Sol	d Kick	Bright Snare	Wood Tom1	Cowbell	Wood Tom2	Tambou-rine Hi-Hat	Splash/ Crash	Bright Ride/ Crash
2	Normale	Hard Rock	Heavy Kick Metal	Snare	Wood Tom2	Wood Tom3	Wood Tom4	Heavy Hi-Hat	Medium Crash	Heavy Ride/ Crash
	Variazione	Stage Solid	Kick Metal	Snare	Wood Tom2	Wood Tom3	Wood Tom4	Heavy Hi-Hat	Power Crash	Heavy Ride/China
3	Normale	Vintage	Vintage Kick	Wood Snare	Vintage Tom1	Vintage Tom2	Vintage Tom3	Dark Hi-Hat	Sizzle Ride	Bright Ride
	Variazione	Brushes	Vintage Kick	Brush S Brush	Tom1 Brush	Tom2 Brush	Tom3	Brush Hi-Hat	Brush Sizzle Ride	Brush Ride
4	Normale	Double Bass	Blast Kick	Heavy Snare	Solid Tom1	Solid Tom2	Solid Tom3	Medium Hi-Hat	Effect Cymbal/ Crash	Heavy Ride/China
	Variazione	Power	Heavy Kick	Heavy Snare	Wood Tom4	Wood Tom4	Wood Tom4	Medium Hi-Hat	Power Crash	Heavy Ride/ Crash
5	Normale	Funky Jam	Slap Bass & Kick	Vintage Snare	Dry Tom1	Slap Bass	Dry Tom3	Cutting Gt.&Hi-Hat	Cutting Gt./ Crash	Distortion Gt.
	Variazione	Bright	Dry Kick	Vintage Snare	Dry Tom1	Dry Tom2	Dry Tom3	Medium Hi-Hat	Splash/ Crash	Bright Ride/ Crash
6	Normale	Compact	Compact Kick	Wood Snare	Fiber Tom1	Fiber Tom2	Fiber Tom3	Light Hi-Hat	Paper Crash	Bright Ride/ Crash
	Variazione	Jungle	Compact Kick	Wood Snare	Frame Tom	Hard Comp S	Fiber Tom3	Tambou-rine Hi-Hat	Effect Cymbal/ Splash	Bright Ride/Effect Cymbal
7	Normale	Latin Groove	Heavy Kick	Wood Snare	Bongo	Conga	Timbale	Medium Hi-Hat	Splash	Bright Ride/ China
	Variazione	Latin Perc	Surdo	Pandelo	Bongo	Conga	Timbale	Jingle Hi-Hat	Guiro	Agogo
8	Normale	World Perc	Cajon	Cajon	Tabla	Baya	Djembe	Tambou-rine Hi-Hat	Crotale / Rain Stick	Effect Cymbal
	Variazione	Africa	Heavy Kick	Wood Snare	Pot Drum	Djembe	Bendir	Tambou-rine Hi-Hat	African Jingle	Effect Cymbal
9	Normale	Dance Beat	Dance Kick	Clap Snare	Dense Click	Radio Tom	Super Low	Dance Hi-Hat	Scratch/ Sweep Cymbal	Dance Cymbal
	Variazione	Electronic	TR-808 Kick	TR-808 Snare	CR-78 Bongo	TR-808 Tom1	TR-808 Tom2	Elec Hi-Hat	TR-808 Cowbell/ Crash	Elec Cymbal
10	Normale	Beat Box	Voice Kick	Snap/Clap	Voice-Dat	Voice-Doot	Heart Beat	Voice Hi-Hat	Voice-Ahaaa/ Cymbal	Voice-Tun/ Haaa
	Variazione	Toy Box	Elephant Kick	Toy Snare	Hoo...	Droid Voice	Jet Stream	Industrial Hi-Hat	Twinkle Bell/ Hand Cymbal	Toy Bell/ Nantoka!

Informazioni su MIDI

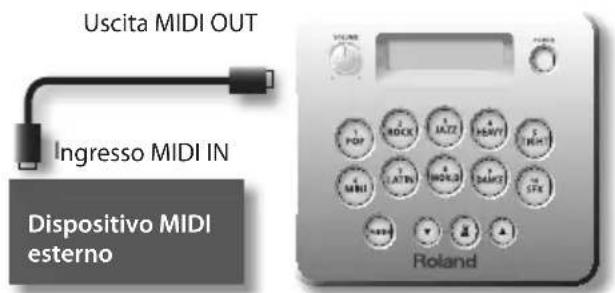

É possibile collegare un modulo audio MIDI o un sequencer al connettore MIDI OUT dell'unità HD-3.
Se si collega un modulo audio esterno al connettore MIDI OUT dell'unità HD-3, è possibile riproduire suoni su quel modulo esterno.
Se si collega il MIDI OUT a un sequencer, è possible registrar la propria esecuzione.
E inoltre possible utilise l'unità HD-3 come controller per i giochi che supportano MIDI.

Elemento Impostazioni
Canale di trasmissione MIDI 10
Pedale del charleston	I dati di posizione vengono trasmessi utilizzando ilchiocontrollo numero 4 (controller a pedale).
Numero di nota prodotto quando si colpisce un pad (predefinito)	PadNumero notation
	Pelle del rullante 38
	Bordo del rullante 40
	Tom 1 48
	Tom 2 45
	Timpano 43
	Superficie del crash 49
	Bordo del crash 55
	Superficie del ride 51
	Bordo del ride 53
	Superficie aperta del charleston 46
	Bordo aperto del charleston 26
	Superficie chiusa del charleston 42
	Bordo chiuso del charleston 22
	Pedale del charleston chiuso 44
	Pedale della cassa 36
Elemento Impostazioni
Cambio programmà	Quando si passa da un drum kit a un altro, vengono trasmessi i seguenti numeri dichio programma.
	Drum kit		Numero dichio programma
	1	Normale 1
		Variazione 11
	2	Normale 2
		Variazione 12
	3	Normale 3
		Variazione 13
	4	Normale 4
		Variazione 14
	5	Normale 5
		Variazione 15
	6	Normale 6
		Variazione 16
	7	Normale 7
		Variazione 17
	8	Normale 8
		Variazione 18
	9	Normale 9
		Variazione 19
	10	Normale 10
		Variazione 20

Risoluzione dei problemi

Problema Elementi	da verificare Azione
L'unità non si accende	L'adattatore CA è collegato correttamente?	Collegare correttamente l'adattatore CA (pag. 5).
Nessun suono	La manopola [VOLUME] è ruotata completeness a sinistra?	Ruotare la manopola [VOLUME] verso destra (pag. 4).
	Tutti i cavi dei pad sono collegati in modo corretto?	Accertarsi che i collegamenti dei pad siano corretti e che ciascun pad sa collegato all'ingresso appropriato. (Vedere la "Guida all'installazione").
	Le cuffie sono collegate al jack delle cuffie o all'uscita OUTPUT?	Accertarsi che i collegamenti siano corretti (pag. 5).
	Il cavo è collegato a un'uscita (anziché a un ingresso) del dispositivo collegato?	Consultare il manuale dell'utente relative al dispositivo utilizzato, quando verificare che il jack in uso sia quello corretto.
	L'impostazione di ingresso sul dispositivo collegato è corretta?	Consultare il manuale dell'utente del dispositivo collegato, quando verificare l'impostazione di ingresso.
L'audio è troppo basso/alto quando si suaona	La sensibilità del pad è impostata su un valore troppo basso o troppo alto?	Verificare le regolazioni di sensibilità (pag. 16).
Si verifica una doppia attivazione	Un cavo è in contatto con un pad?	Fermare i cavi con le fascette per cablaggio in modo che non entrino in contatto con i pad. Durante quest'operazione, assicurarsi che i cavi non vengano distorti dal movimento dei pad quando li si suaona.
	La manopola e il feltrino dei piatti sono collegati correttamente?	Se il feltrino o la manopola dei piatti sono allentati, più verificarsi una dopbia attivazione. Stringere la manopola dei piatti più saldamente in modo che non si verifica la dopbia attivazione. (Vedere la "Guida all'installazione").
Dalla fonte sonora esterna collegata all'ingresso MIX IN non proviene alcun suono	Si sta utilizzando un cavo di connessione contentente una resistenza?	Se si utilizes un cavo di connessione contentente una resistenza, il volume viene ridotto. Utilizzato un cavo di connessione che non contenga una resistenza.
	Il cavo collegato potrebbe essere rotto.	Sostituire il cavo.
	Il dispositivo collegato è accesso? Verificare l'alimentazione del dispositivo collegato.
	Il livello del volume del dispositivo collegato è abbassato completeness?	Consultare il manuale dell'utente relative al dispositivo, quando impostare il volume.
Il suono che si ascolta nelle cuffie è distorto	A volte, se si imposta un volume di uscita troppo alto con determinati toni, alcuni suoni potrebbero frembrare distorti.	Ruotare la manopola [VOLUME] per abbassare il volume. In tal modo la distorsione viene ridotta (pag. 4).
Il suono emesso è distorto	Il volume è troppo alto?	Ruotare la manopola [VOLUME] per abbassare il volume. In alternatively, abbassare il volume di ingresso delsystemadi amplificatori collegato.

Impostazione dell'unità HD-3 per mancini

L'unità HD-3 consente di modificare le impostazioni aBeneficio degli utenti mancini, scambiando la posizione del timpano e del charleston.

1. Scollegare il cavo del timpano e del charleston, quindi sganciarli entrambi dai rispetti braccetti.

2. Per dettagli su come smontare e montare i pad, fare riferimento alla "Guida all'installazione".

3. Invertire la posizione del charleston e del timpano, quando montarli ai braccetti.

4. Quando si monta il timpano, assicurarsi che l'angolo sia corretto.

5. Ricollegare i cavi di charleston et timpano.

6. Charleston (HH)

7. Timpano (T3)

8. Regolare l'altezza del charleston e del timpano.

9. Modificare le impostazioni dei pad sui valori per i mancini

Come illustrato nella sezione "Operazioni di base nelle schermate di modifica" (pag. 14), attivare "L-R Exchange".

Riferimenti

"Passa alle impostazioni dei pad per i mancini" (pag. 15)

Configurazione del kit	Rullante, 2 tom, timpano, crash, ride, charleston, pedale del charleston, pedale della cassa
Drum kit 20
Pattern 20
Metronomo	Tempo 40 – 250
	Suoni 3 tipi
	Volume 10 livelli
Controlli	Pulsante [POWER]
	10 pulsanti del kit
	Pulsante [VARIATION]
	Pulsante del metronomo
	Pulsante [▼]
	Pulsante [▲]
	Manopola [VOLUME]
Schemo 16 caratteri, 2 righe	(LCD retroilluminato)
Connessioni	Jack di uscita (tipio jack mini stereo)
	Jack PHONES (tipio jack mini stereo)
	Ingresso MIX IN (tipio jack mini stereo)
	Connettore MIDI OUT (tipio DIN a 5 piedini)
	Connettore del cavo TRIGGER (tipio DB-25)
	* (*1) è possibile collegare il jack di uscita alle cuffie.
Portata attuale 500 mA
Dimensioni	950 (L) x 560 (P) x 1170 (A) mm37-7/16 (L) x 22-1/16 (P) x 46-1/16 (H) pollici
Peso 14,5 kg / 32 lb (senza adattatore CA)
Accessori	Manuale dell'utente, Guida all'installazione, chiave da accordatura, viti a galletto per modulo audio (2), viti per pedaliera (4), fascetta per cablaggio, cavo di attivazione (preposizionato sullo stand della batteria), adattatore CA, Cavo audio
Elementi facoltativi(venduti separamente)	Monitor per batteria personale	PM-03
	Package per accessori V-Drums	DAP-1
	Tappetino per V-Drums TDM-1

• Allo scopo di migliorare il prodotto, le specifiche e/o l'aspetto di questa unità sono soggetti a modificheenza preavviso.

HD-3

V-Drums Lite

Manual del usuario

Roland

Characteristicas principales

Toque alla donde desee

Cambio del numero denota del pad 16

Ajuste del numero denota para baqueta cruzada 16
