Produkttyp	Elektronisches Schlagzeug (Computertrommel)
Marke	Roland
Modell	HD-3 (V-Drums Lite)
Drum-Kits	20 (10 Kits × 2 Variationen)
Musikphrasen	20 (eine pro Kit)
Enthaltene Pads	Bassdrum, Snare, 3 Toms, Hi-Hat, Crash, Ride
Pedale	Bassdrum-Pedal, Hi-Hat-Pedal
Metronom	Tempo 40-250, 3 Klänge, Lautstärke 10 Stufen
Display	Hintergrundbeleuchtetes LCD 16 Zeichen × 2 Zeilen
Anschlüsse	Ausgang (Stereo-Miniklinke), Kopfhörer (Stereo-Miniklinke), Mix In (Stereo-Miniklinke), MIDI Out (DIN 5-polig), Sensor (DB-25)
Auto-Abschaltung	Ja, einstellbar (10/30/240 Min. oder deaktiviert)
Stromversorgung	Netzteil (DC IN), Stromverbrauch 500 mA
Abmessungen (L × T × H)	950 × 560 × 1170 mm
Gewicht	14,5 kg (ohne Netzteil)
Mitgeliefertes Zubehör	Bedienungsanleitung, Installationsanleitung, Kreuzschlüssel, Schrauben, Kabelbinder, Sensorkabel, Netzteil, Audiokabel
Optionen	Monitor PM-03, Zubehörbox DAP-1, TDM-1 Teppich
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Einschaltreihenfolge beachten; Lautstärke vor Anschlüssen reduzieren; Gerät nicht öffnen.
Reparierbarkeit	Ersatzteile sind beim Hersteller (Roland) erhältlich. Reparaturen einem autorisierten Techniker überlassen.

Häufig gestellte Fragen - HD3 ROLAND

Wie schalte ich das HD-3 Drumset ein und aus?

Halten Sie die [POWER]-Taste mehrere Sekunden gedrückt, um das Gerät ein- oder auszuschalten. Vergewissern Sie sich vor dem Einschalten, dass die Lautstärke auf Minimum steht.

Wie wähle ich ein Drum-Kit aus?

Drücken Sie eine der Tasten [1]–[10], um ein Kit auszuwählen. Verwenden Sie die [VARIATION]-Taste, um zur Variation des ausgewählten Kits zu wechseln (die Taste leuchtet dann).

Kann ich mit Kopfhörern spielen, um niemanden zu stören?

Ja, schließen Sie einen Kopfhörer an die PHONES-Buchse an. Die OUTPUT-Buchse bleibt auch bei angeschlossenem Kopfhörer aktiv. So können Sie spielen, ohne Ihre Umgebung zu stören.

Wie verwende ich das Metronom?

Drücken Sie die [B]-Taste, um das Metronom zu starten/stoppen. Verwenden Sie die Tasten [▼]/[▲], um das Tempo (40-250) einzustellen. Sie können auch Klang und Lautstärke des Metronoms im Einstellungsmenü ändern.

Wie höre ich eine Musikphrase?

Halten Sie eine der Tasten [1]–[10] einige Sekunden gedrückt, um eine Demo-Phrase des entsprechenden Kits zu hören. Drücken Sie [VARIATION], um sie mit der Variation zu hören. Zum Stoppen drücken Sie erneut dieselbe Taste.

Wie stelle ich die Auto-Abschaltung ein?

Halten Sie [VARIATION] gedrückt und drücken Sie die Taste [4] (Auto Off). Verwenden Sie [▼]/[▲], um zwischen OFF, 10, 30 oder 240 Minuten zu wählen. Standardmäßig schaltet sich das Gerät nach 30 Minuten Inaktivität aus.

Wie tausche ich die Pads für Linkshänder?

Aktivieren Sie im Einstellungsmenü die Option L-R Exchange (halten Sie [VARIATION] + Taste [5]). Dadurch werden Crash/Ride, Tom1/Tom2 und die Pedale getauscht. Sie müssen auch physisch die Positionen von Tom3 und Hi-Hat tauschen (siehe Handbuch).

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie, dass die Lautstärke nicht auf Null steht, die Kabel der Pads richtig angeschlossen sind und der Kopfhörer oder Verstärker an der richtigen Buchse angeschlossen ist. Stellen Sie auch sicher, dass das externe Gerät eingeschaltet und das MIX-IN-Kabel nicht defekt ist.

Wie schließe ich einen Audioplayer zum Mitspielen an?

Schließen Sie Ihren Audioplayer (Smartphone usw.) mit einem Stereo-Miniklinkenkabel an die MIX IN-Buchse an. Der Ton wird mit dem des Schlagzeugs gemischt. Verwenden Sie die Lautstärke des Players, um den Pegel einzustellen.

Wo finde ich die vollständige Liste der Kits und MIDI-Einstellungen?

Die Liste der Kits und MIDI-Notennummern finden Sie im Anhang der Bedienungsanleitung (Seiten 17-19). Der MIDI-Übertragungskanal ist standardmäßig 10. Sie können die Notennummern im Menü MIDI Note No. ändern (halten Sie [VARIATION] + Taste [7]).

BEDIENUNGSANLEITUNG HD3 ROLAND

Umfassende Soundbibliothek

Das HD-3 bietet 20 verschiedene Drum-Kits für alle Arten von Musikstilrichtungen.

Referenz

Genießen Sie den vollen Sound

Wenn Sie Kopfhörer verwenden, horen nur Sie, was Sie spielen. Im Gegensatz zu akustischen Schlagzeugen entstehen keine lauten Gerausche, sodass Sie andere Personen nicht stären. Über den Eingang MIX IN konnen Sie externe Audioquellen anschließen und so mit Audioplayern etc. spielen.

Kompaktes Drum-Set

Das HD-3 ist kompakt, einfach einzurichten und kann auch in kleinen Räumen bequem aufgestellt werden.

Spielien Sie!

Schalten Sie das HD-3 ein, wahren Sie ein Drum-Kit aus und gegen Sie los.

Lesen Sie vor der Verwendung des Systems sorgfältig die Abschnittte „SICHERES VERWENDEN DES SYSTEMS" und „WICHTIGE HINWEISE" (Rückseite der Aufbauanleitung). Diese Abschnittte enthalten wichtige Informationen über die korrekte Bedienung des Geräts. Damit Sie das Gefühl besteht, die gesamte Funktionalität Ihres neuen Geräts erfasst zu haben, sollen den Sie sich die Bedienungsanleitung und die Aufbauanleitung vollständig durchlen. Beide Anleitungen sollen an einer gut erreichbaren Stelle aufbewahrt werden, umarin nachschlagen zu konnen.

Inhalt

Eigenschaften 2

Die Bedienoberfläche und Anschlüsse 4

Die Bedienoberfläche 4

Seitliche Anschluss. 5

Die Drum-Sets 6

Elemente des Drum-Sets 6

Die Grundlagen des Spiels 8

Lesen von Schlagzeugnoten 10

Spielendes Kits 11

Ein- und Ausschalten des Geräts 11

Auswahlen eines Kits. 11

Anhoren von Patterns 12

Spielem mit Metronom 12

Verschiedene Einstellungen (Editier-Anzeigen) 14

Grundlegende Verwendung der Editier-Anzeigen 14

Parameterliste. 15

Klang des Metronoms 15

Lautstärke des Metronoms 15

Krontrast der Display-Anzeige 15

Automatisches Ausschalten des HD-3 (Auto off) 15

Umschalten der Pad-Einstellungen fur Linkshänder. 15

Einstellen der Pad-Empfindlichkeit 16

Andern der Notennummer eines Pads 16

Einstellen der Notennummer fur Cross Sticking. 16

Abrufen der Werksvorein 16

Anhang 17

Drum-Kit-Soundliste 17

UberMIDI. 18

Mogliche Fehlerursachen 20

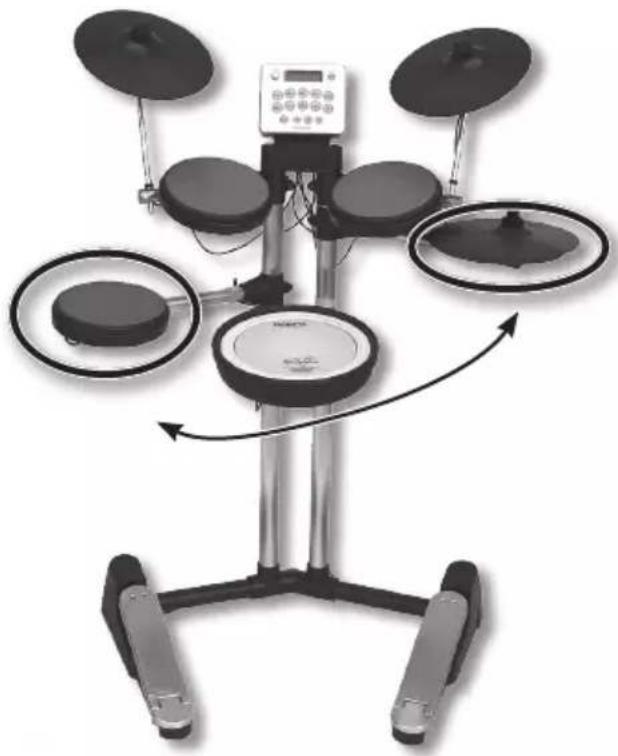

Einrichten des HD-3 für Linkshänder 21

Technische Daten 22

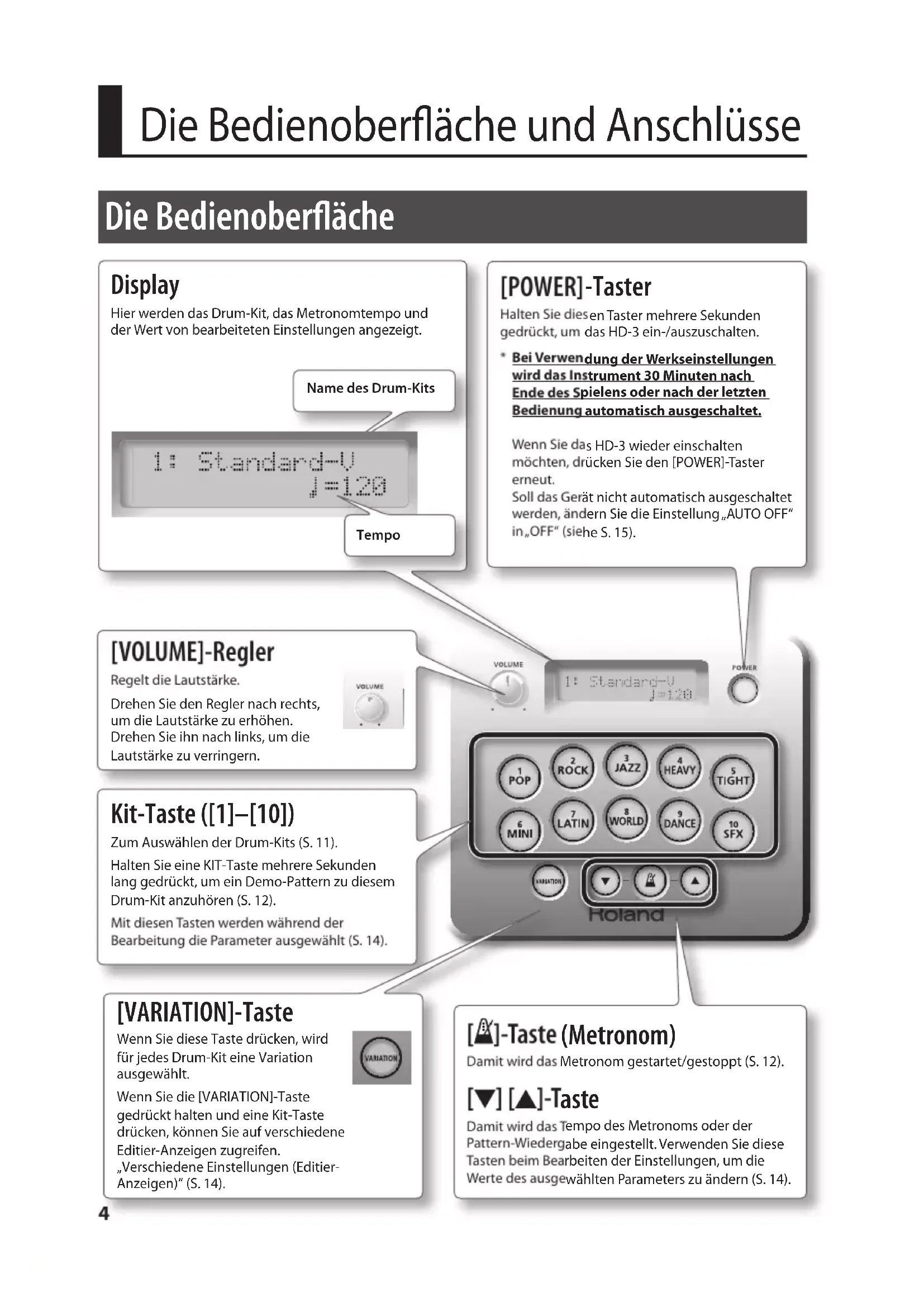

Die Bedienoberfläche

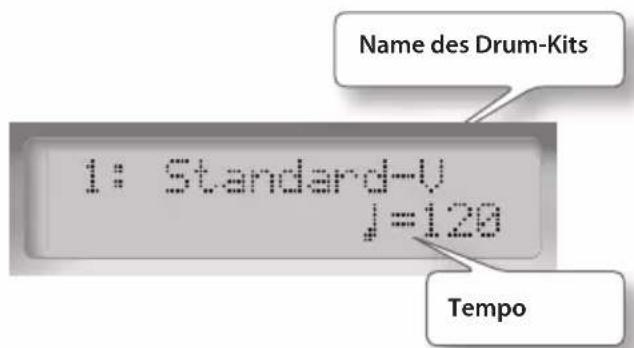

Display

Hier werden das Drum-Kit, das Metronomtempo und der Wert von bearbeiteten Einstellungen angezeigt.

[POWER]-Taster

Halten Sie diesen Taster mehrere Sekunden gedrückt, um das HD-3 ein-/auszuschalten.

• Bei Verwendung der Werkseinstellungen wird das Instrument 30 Minuten nach Ende des Spielens oder nach der letzten Bedienung automatisch ausgeschaltet.

Wenn Sie das HD-3 wieder einschalten möchten, drücken Sie den [POWER]-Taster erneut.

Soll das Gerät nicht automatisch ausgeschelt werden,ändern Sie die Einstellung „AUTO OFF" in „OFF" (siehe S. 15).

[VOLUME]-Regler

Regelt die Lautstärke.

Drehen Sie den Regler nach rechts, um die Lautstärke zu erhöhen.
Drehen Sieihn nach links, um die Lautstärke zu verringn.

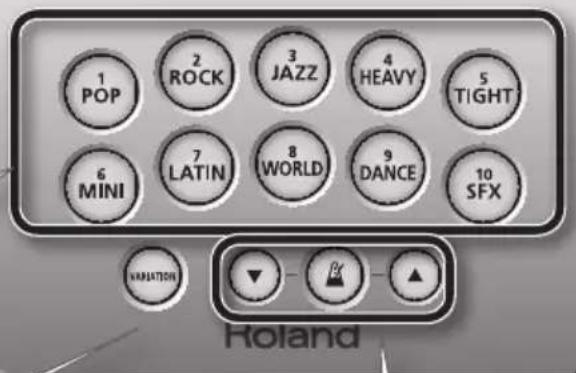

Kit-Taste ([1]–[10])

Zum Auswahlen der Drum-Kits (S. 11).

Halten Sie eine KIT-Taste mehrere Sekunden lang gedrückt, um ein Demo-Pattern zu diesen Drum-Kit anzuhoren (S. 12).

Mit diesen Tasten werden während der Bearbeitung die Parameter ausgewählt (S. 14).

[VARIATION]-Taste

Wenn Sie diese Taste drucken, wird für jeder Drum-Kit eine Variation ausgewählt.

Wenn Sie die [VARIATION]-Taste gedrückt halten und eine Kit-Taste drücken, können Sie auf verschiedene Editier-Anzeigen zugreifen. "Verschiedene Einstellungen (Editier-Anzeigen)" (S. 14).

[Tate (Metronom)

Damit wird das Metronom gestartet/gestoppt (S. 12).

[▼] [▲]-Taste

Damit wird das Tempo des Metronoms oder der Pattern-Wiedergabe eingestellt. Verwenden Sie diese Tasten beim Bearbeitern der Einstellungen, um die Werte des ausgewählten Parameters zu ändern (S. 14).

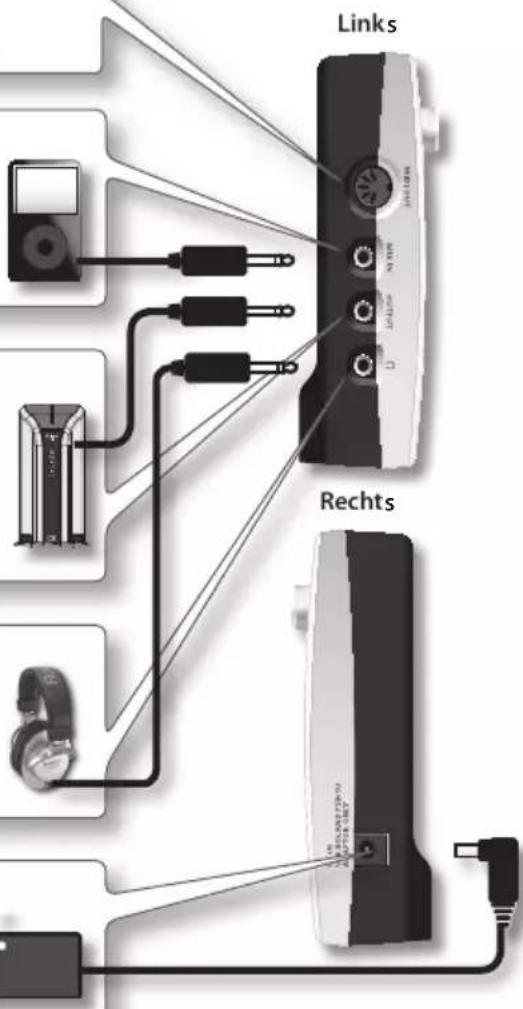

Seitliche Anschlüsse

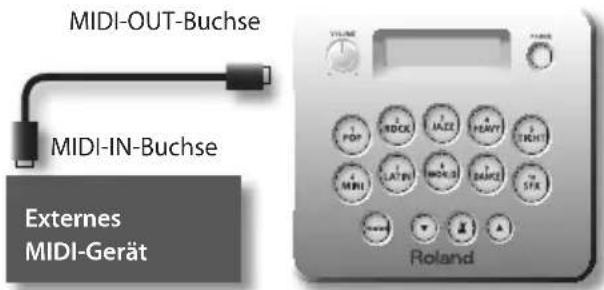

MIDI-OUT-Buchse

Zum Anschlieben eines externen MIDI-Geräts (S. 18).

MIX-IN-Buchse

Zum Anschlieben einer externen Audioquelle. Das hier anliegenden Audiosignal wird über den Haupt- und Kopfhörerausgang ausgegeben.

OUTPUT-Buchse

Zum Anschlieben eines optionalen Verstärkers (PM-03) oder eines anderen externen Verstärkersystems bzw. Mischpultes. Hier kann auch ein Kopfhörer angeschlossen werden (siehe separate Aufbauanleitung).

PHONES-Buchse

Zum Anschlieben eines Kopfhörers (ist dieser angeschlossen, bleibt die OUTPUT-Buchse aktiv, siehe separate Aufbauanleitung).

DC-IN-Buchse

Zum Anschlieben des Netzeils (siehe separate Aufbauanleitung).

• Vermeiden Sie Fehlfunktionen und Schäden an den Laufsprechern, indem Sie stets die Lautstärke aller beteiligten Geräte auf null stellen, dann die Geräte ausschalten und erst dann Verbindungen herstellen.

Spielem mit Musik (Eingang „MIX IN")

Wenn Sie eine Audioquelle mit dem Eingang „MIX IN" verbinden, können Sie zu ihren Lieblingssongs speilen, da der Sound mit den Drumsounds des HD-3 gemischt und ausgegeben wird.

• Passen Sie die Lautstärke mit dem Lautstärkeregler der Audioquelle an.

Das Spielen von Drums macht nicht nur Spaß, sondern ist auch von allen leicht erlernbar – wenn man draufschlägt, kommt ein Ton! Drums schaffen die rhythmische Grundlage für Musik und erhäufen eine wichtige Aufgabe, wenn es um das Einhalten von Tempo und Groove der gesamten Band besteht.

Elemente des Drum-Sets

Es folgen eine Grundbegriffe zu Drum-Sets.

• Die Angabe in Klammern () entspricht den Name, die vom HD-3 verwendet werden.

Bass Drum (Kick)

These Trommel wird mit einem Fußpedal gespielt und ist die größte Trommel im Kit.

Snare

Die Snare ist die „Basis" eines Drum-Kits.

Hi-Hat/Hi-Hat-Pedal

Eine akustische Hi-Hat verwendet zwei Becken, die auf einem Hi-Hat-Ständer montiert sind.

Durch Drücken des Hi-Hat-Pedals wird die Hi-Hat geöffnet und geschlossen.

• Das HD-3 verwendet ein einzelnes Pad.

Tom (Tom 1, Tom 2)

Die Toms sind in der Regel auf der Bass Drum montiert.

Stand-Tom (Tom 3)

These manchmal auch als Stand-Tom bezeichnete Trommel stehen auf separaten Beinen oder ist an einem Stativ montiert.

Ridebecken

Das Ridebecken ist in der Regel auf der rechten Seite des Kits angebracht.

Crashbecken

Dieses Becken ist kleiner als das Ridebecken und wird für Akzente verwendet.

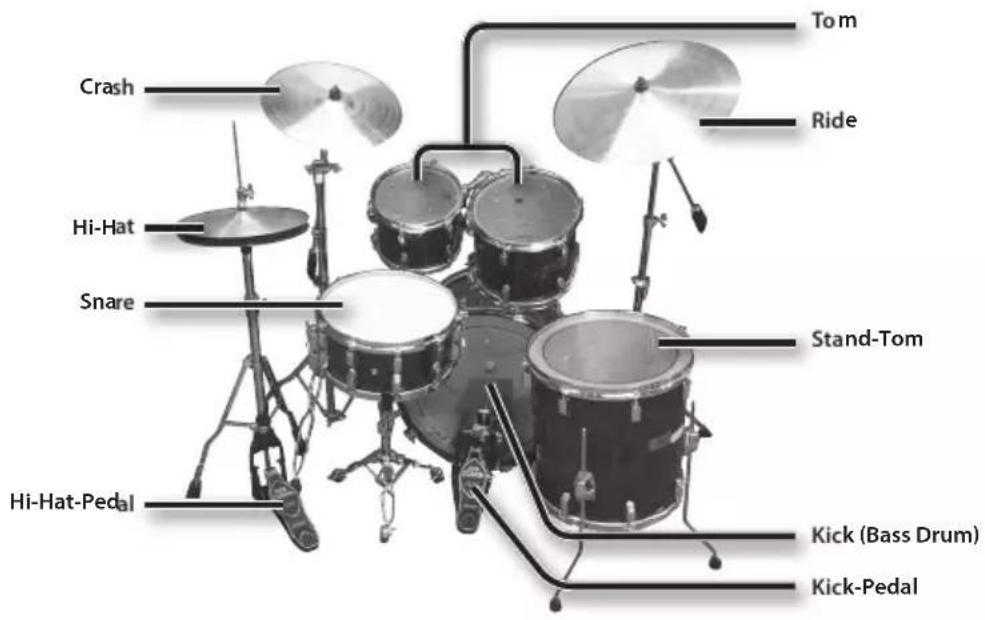

Das akustische Schlagzeug-Set

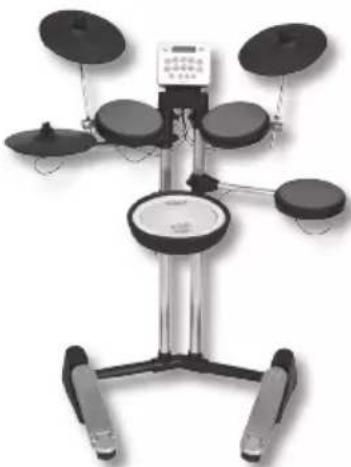

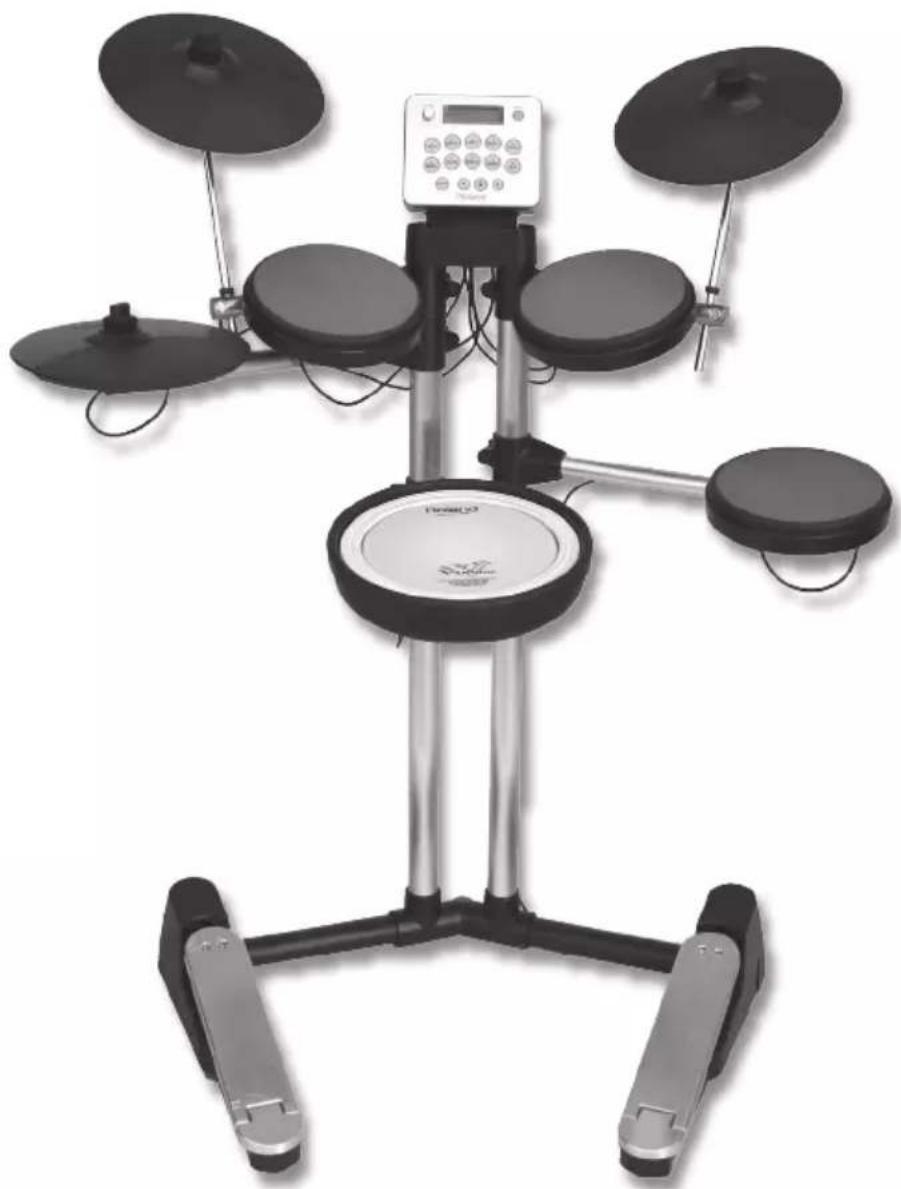

Das HD-3 Drum Set

* Buchstaben und Ziffern in Klammern () verweisen auf die Kabelkennzeichnung.

Die Grundlagen des Spiels

Drums werden mit beiden Händen und Fußen gespielt. Hier wird erlautert, wie die Sticks gehalten und die Pedale verwendet werden.

Halten der Sticks

Die Sticks werden üblicherweise im sogenannten Matched Grip gehalten (siehe Abbildung).

Linke Hand

Rechte Hand

Verwendendes Kick-Pedals

Das Kick-Pedal kann auf zwei Arten gedrückt werden: mit dem Absatz oben oder unter.

Absatz unten

Bei dieser Methode bleibt der gesamte Fuß von der Ferse bis zu den Zehen in Kontakt mit dem Pedal. Bewegen Sie Ihr Fußgelenk, um mit den Zehen das Pedal zu drücken. Diese Methode ermöglich eine genauere Kontrolle über die Lautstärke und wird früig beim Jazz und Bossa Nova eingesetzt.

Absatz offen

Bei dieser Methode bewegt sich die Ferse über dem Pedal. Heben Sie die Ferse nach oben, und senken Sie den gesamten Fuß, um das Pedal zu drücken. Auf diese Weise wird das volle Gewicht auf das Pedal gebracht, sodass Sie leichter kräftige Sounds erzeugen können, als mit der Methode „Absatz unter". Diese Methode wird hαufig bei Rock- und Popstücke angewendet.

Verwendend der Hi-Hat

Bei einem akustischen Schlagzeug besteht die Hi-Hat aus zwei Becken, die auf einem Hi-Hat-Ständer einander gegenüberliegend vertikal montiert sind. Die beiden Becken konnen durch Drücken des Pedals geschlossen werden.

Verschiedene Spieltechniken sind möglich, z.B. das Spieler der Becken mit dem Pedal und/oder mit den Sticks.

Wenn Sie das Pedal drucken, bewegen sich die beiden Becken aufeinander zu (geschlossen). Wenn Sie das Pedal loslassen, bewegen sich die beiden Becken auseinander (geöffnet).

Beim HD-3 haben Sie fünf verschiedene Hi-Hat-Spieltechniken zur Auswahl.

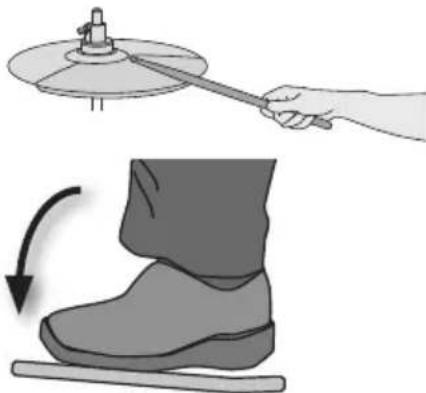

Geschlossen

Halten Sie das Hi-Hat-Pedal fest gedrückt und schlagen Sie mit einem der Sticks auf das Pad. Sie horen einen kurzen "Chick"-Sound.

Halbgeöffnet

Halten Sie das Hi-Hat-Pedal leicht gedrückt und schlagen Sie mit einem der Sticks auf das Pad. Sie horen einen längeren "Swish"-Sound.

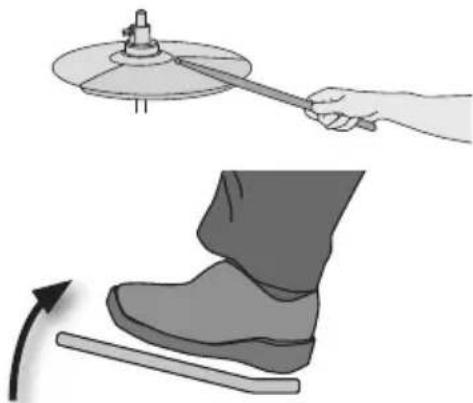

Offen

Lassen Sie das Hi-Hat-Pedal los und schlagen Sie mit einem der Sticks auf das Pad. Der Sound ertont nun noch länger als in der halb geöffneten Position.

Fest geschlossen

Drücken Sie einfach das Pedal, ohne einen Stick zu verwenden. Diese Sound ist weicher und kürzer als der geschlossene Sound mit einem Stick. Mit diesen Sound lasst sich gut der Takt halten.

Foot Splash

Drücken Sie das Pedal, und setzen Sie es sofort wieder los, ohne einen Stick zu verwenden.

Dies entspricht dem kurzen
Zusammenschlagen der beiden Becken
einer akustischen Hi-Hat. Auf diese Weise
wird ein „Splash“-Sound gespielt.

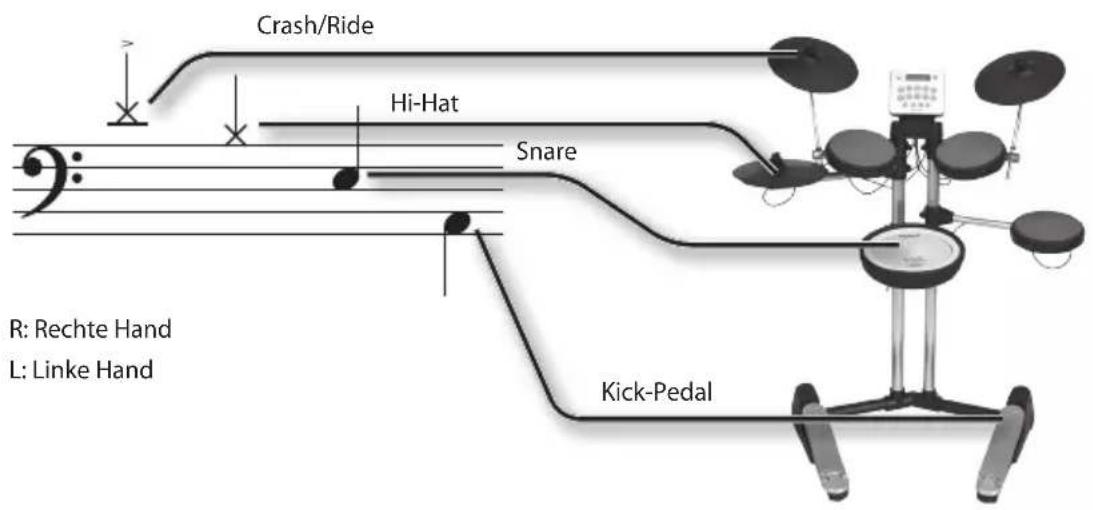

Lesen von Schlagzeugnoten

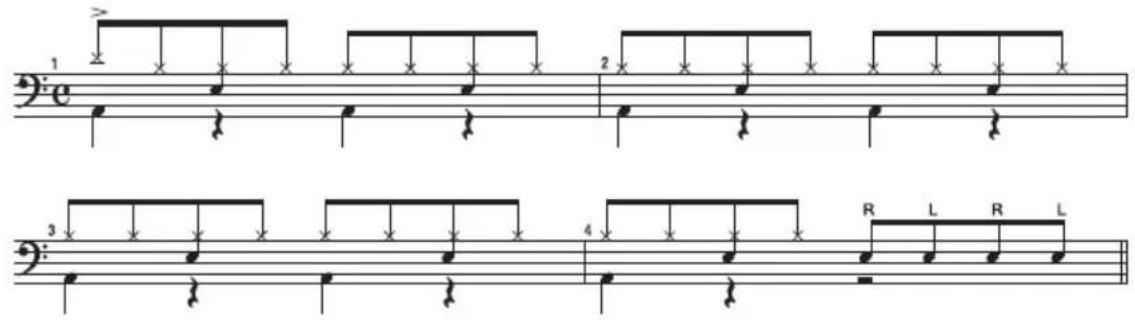

Hier ist ein Beispiel für die typische Schlagzeugnotation. Bei dieser Beispiel handelt es sich um ein einfaches Pattern mit acht Takten aus dem Bereich Rock und Pop.

• Crash- und Ridebecken werden an der gleichen Position der Notation platziert. Noten mit dem Akzentzeichen „werden auf dem Crashbecken, Noten ohne Akzentzeichen werden auf dem Ridebecken gespielt.
• Der Hi-Hat-Part kann auch mit dem Ridebecken gespielt werden.

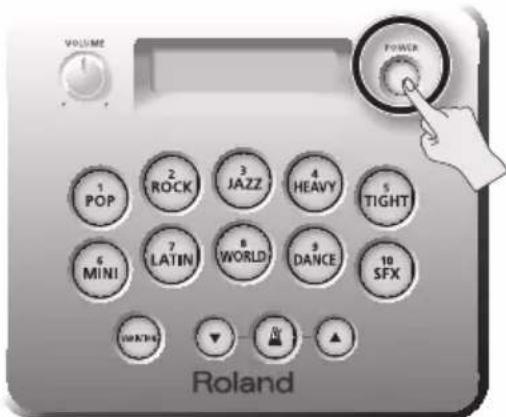

Ein- und Ausschalten des Geräts

Informationen zum Anschlieben des HD-3-Soundmodulus finden Sie in der separates Aufbauanleitung.

• Sobald Sie alle Verbindungen hergestellt haben, schalten Sie alle angeschlossenen Geräte in der angegebenen Reihenfolge ein. Wenn Sie die Geräte in der falschen Reihenfolge einschalten, riskieren Sie Störungen und/oder Schäden an den Laufsprechem und an den anderen Geräten.

• Stellen Sie sicher, dass der HD-3-Regler [VOLUME] und die Lautstärke eines angeschlossenen Drum-Monitors auf den Minimalwert eingestellt sind.

• Halten Sie den [POWER]-Taster des HD-3-Soundmoduls gedrückt, um das Gerä einzuschalten. Halten Sie den [POWER]-Taster mehrere Sekunden lang gedrückt, um das Gerät auszuschalten.

• Stellen Sie stets die Lautstärke auf null, bevor Sie das Gerät ein-/ausschalten. Selfst ohne Soundausgabe kann beim Ein-/Ausschalten ein Gerausch zu horen sein. Dieses ist normal und keine Fehlfunktion.

• Schalten Sie den angeschlossenen Drum-Monitor ein.

• Stellen Sie die Lautstärke beider Geräte wie gewünscht ein.

• Dieses Gerät verfügbar über einen Schutzschaltkreis. Ein kurzes Interval von einigen Sekunden ist erforderlich, bevor das Gerät normal Funktioniert.

• Schalten Sie das Gerät in umgekehrter Einsatztreihenfolge wieder aus.

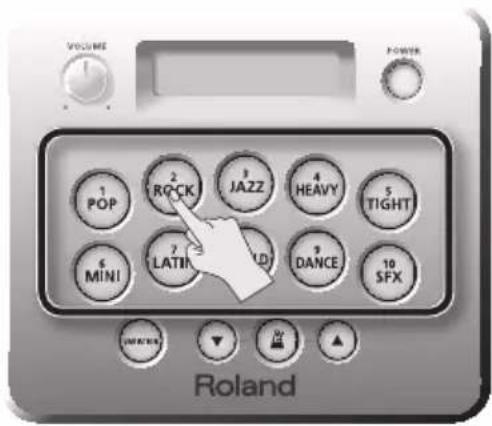

Auswahlen eines Kits

Ein Drum-Kit besteht aus Sounds für jedem Pad. In einigen Fällenändert sich der Sound je nach Spieldynamik.

1. Drücken Sie eine der Kit-Tasten ([1]-[10]).

Auf diese Weise können Sie verschiedene Kits aufrufen.

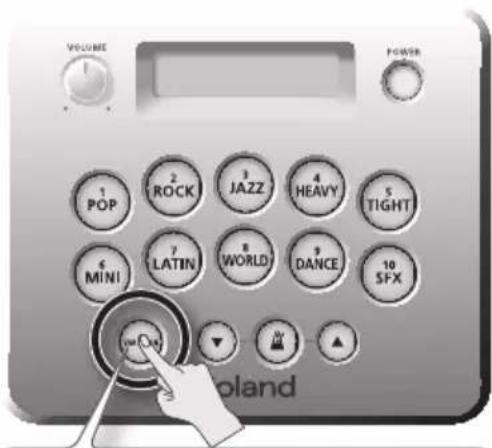

1. Drucken Sie die [VARIATION]-Taste.

Für jeder Kit werden Variationen angeboten. Wenn Sie den [VARIATION]-Taster drücken, wechseln Sie zur Variation des gewährten Drum-Kits.

Die [VARIATION]-Taste leuchtet, wenn eine Variation ausgewählt wurde.

Anhören von Patterns

• Verringern Sie vor der Wiedergabe eines Patterns die Lautstärke des HD-3. Diese Patterns können lauter sein als die normale Wiedergabe, sodass Sie auf diese Weise Hörschäden oder Schäden an ihren Geräten vermeiden.

1. Halten Sie eine der Kit-Tasten ([1]-[10]) eine Sekunden lang gedrückt.

Es wird ein Pattern mit den Sounds des aktuell gewählten Kits abgespielt.

Wenn Sie die [VARIATION]-Taste drucken, wird ein Pattern für die Variation abgespielt.

NOTIZEN

• Jedes Pattern wird mit dem (werksseitig eingestellten) Standardtempo abgespielt. Wenn Sie das Tempoändern möchten,ändern Sie mit den Tasten [▼] [das Tempo.
• Während der Wiedergabe eines Patterns * ken nnen KEINE SOUNDSAuf den Pads gespielt werden.
  Die Spieldaten der Patterns werden nicht über MIDI OUT ausgegeben.

2. Wenn Sie die Pattern-Wiedergabe beenden möchten, drücken Sie eine Kit-Taste ([1]-[10]).

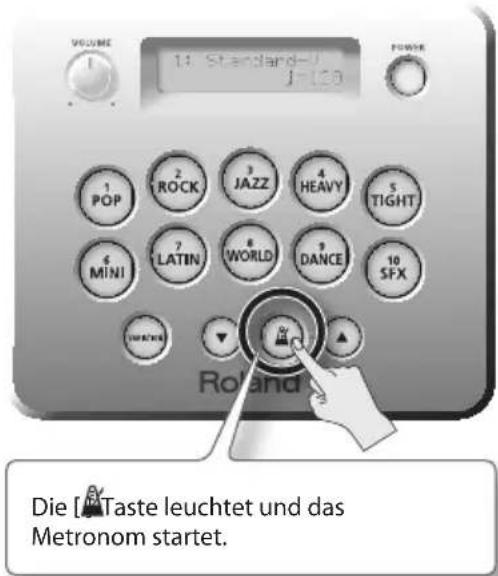

Spielem mit Metronom

Das Spielern mit Metronom ist die beste Methode zum Erlernen des Haltens eines gleichmäßigen Tempos.

1. Drucken Sie die Taste

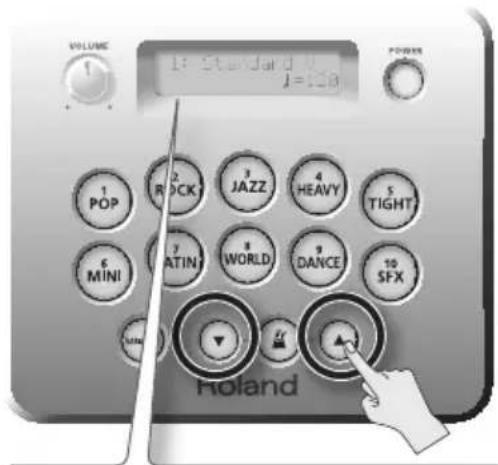

2. Verwenden Sie die Tasten [V] um die Geschwindigkeit des Metronoms anzupassen.

Im Display wird das Tempo angegeben.
Bereich: 40-250

NOTIZEN

Sie konnen den Sound und die Lautstärke des Metronoms einstellen. Weitere Informationen hierzu finden Sie im Abschnitt „Klang des Metronoms" (S. 15).

TIPPS

Sie konnen die Metronomlautstärke schnelländern, indem Sie die Taste [B]gedrückt halten und die Tasten [V]▲ verwenden.

Verschiedene Einstellungen (Editier-Anzeigen)

In den Editier-Anzeigen konnen Sie die verschiedene Einstellungen des HD-3ändern.

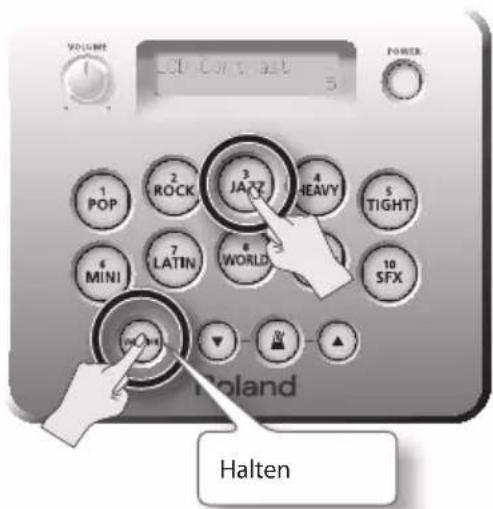

Grundlegende Verwendung der Editier-Anzeigen

In den Editier-Anzeigen konnen Sie die Einstellungen mit dem folgenden Verfahrenändern:

1. Halten Sie die [VARIATION]-Taste gedrückt, und drücken Sie eine der Kit-Tasten ([1]–[10]), um den zu bearbeitenden Parameter auszuwahlen.

Der aktuelle Wert des ausgewählten Parameters wird angezeigt.

Wenn Sie die Pad-Empfindlichkeit (Pad Sens) oder die vom Pad übertragene Notennummer (MIDI Note) ausgewählt haben, können Sie beim Spieler eines Pads oder beim Drücken der Pedale die Parameter des Pads bearbeiten.

Referenz

Weitere Informationen zu den einzelnen Parametern finden Sie in der Parameterliste" (S. 15).

• Wenn Sie die [VARIATION]-Taste einige Sekunden gedrück halten, werden Sie aufgefordert, durch Drücken einer Kit-Taste ([1]–[10]) einen Parameter auszuwahlen.

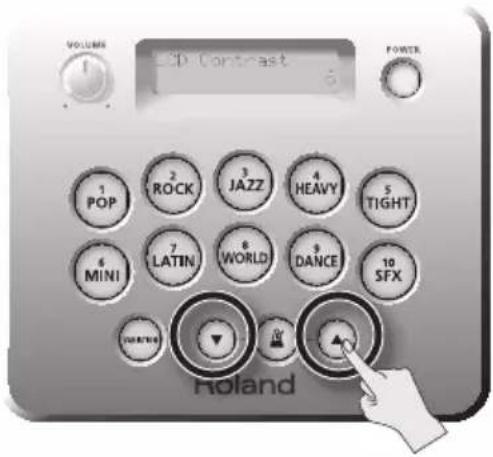

• Verwenden Sie die Tasten [V], am den Wert zu bearbeiten.

Wenn Sie [und]leichzeitig drucken, wird der Parameter wieder auf den Standardwert zurückgesetzt.

1. Drücken Sie die [VARIATION]-Taste oder eine der Kit-Tasten ([1]–[10]), um die Editier-Anzeige zu verlassen.

Parameterliste

Parameter Wert Erklärung
1	Metronome Sound
		Klang des MetronomsSie haben drei Sounds zur Auswahl: Klick, Kuhglocke und Maracas.
		CLICK (Standard) Klick
		COWBELL Kuhglocke
		MARACAS Maracas
2	Metronome Volume	1-10(Standard: 5)
		Lautstärke des MetronomsRegelt die Lautstärke des MetronomsSie können die Metronomlautstärke auch von einer normalen Display-Anzeige aus einstellen, indem Sie die Taste ＿ ] gedrückt halten und die Taste ＿oder ＿ ] rücken.
3 LCD Contrast		1-10(Standard: 5)
		Konzent der Display-AnzeigeHiermit stellen Sie den Kontrast der im Display angezeigten Zeichen ein.
4 Auto Off
		Automatisches Ausschalten des HD-3(Auto off)Bei Verwendung der Werkseinstellungen wird das HD-3 nach ca. 30 Minuten automatisch ausgeschaltet, wenn in der Zwischenzeit das Instrument nicht mehr gespielt bzw. kein Bedientaster betätigst wurde.
		OFF Das HD-3 bleibt ein geschaltet.
		10 min, 30 min, 240 min(Standard: 30 min)
5 L-R Exchange		Umschalten der Pad-Einstellungen für LinkshänderAuf diese Weise werden die Einstellungen des HD-3 für Linkshänder aktiviert.Bei „ON“ werden die folgenden Pads vertauscht.Crash und RideTom 1 und Tom 2Hi-Hat-Pedal und Kick-Pedal* Sie müssen die Pads von Tom 3 und Hi-Hat abbauen und vertauschen. Siehe „Einrichten des HD-3 für Linkshänder" (S. 21).
Parameter Wert Erkräung
6 Pad Sens	-5 - +5(Standard: 0)	Einstellen der Pad-EmpfindlichkeitHiermit stellen Sie die Empfindlichkeit der einzelnen Pads ein.Wird der Wert für die Pad-Empfindlichkeit z.B. angehobenkönnen auch Kinder, deren Spielstände weniger entwickelt ist, die maximale Lautstände erzielen.Spielen Sie in Schritt 2 unter „Grundlegende Verwendung der Editier-Anzeigen" (S. 14) das Pad, dessen Einstellung Sie bearbeitemochen. Verwenden Sie nach dem Auswählen des Pads die Tasten [▼] um den Wert zu bearbeiten.
7 MIDI Note No.		Ändern der Notennummer eines PadsSie konnen die MIDI-Notennummer der HD-3-Padsändern.Spielen Sie in Schritt 2 unter „Grundlegende Verwendung der Editier-Anzeigen" (S. 14) das Pad, dessen Einstellung Sie bearbeitemochen. Verwenden Sie nach dem Auswählen des Pads die Tasten [▼] um den Wert zu bearbeiten.
	OFF Keine Notennummer	zugewiesen
	0-127	Die gewählte Notennummer ist zugewiesen.Informationen zu den Standardeinstellungen der Pads finden Sie unter „Über MIDI" (S. 18).
8 MIDI X-Stick		Einstellen der Notennummer für Cross StickingHier konnen Sie festlegen, ob die Notennummer für SNARE Rim oder die Notennummer 37 ausgegeben wird, wenn der Cross-Stick-Sound erzeugt wird.
	OFF (Standard)	Wahlen Sie diese Einstellung, wenn Sie nur Rim-Shot-Datenbenötigen, zum Beispiel beim Spieler von Computerspielen etc. (die für SNARE Rim eingestellte Notennummer wird immer ausgegeben).
	ON	Wahren Sie diese Einstellung, wenn Sie ein externes Soundmodul ansteuern. (Die Notennummer 37 wird ausgegeben, wenn der Cross-Stick-Sound erzeugt wird.)
10 Factory Reset		Abrufen der WerksvoreinSetzt das HD-3 auf die Werkseinstellungen zurück.Erscheint „Factory Reset = OK!“ in der Anzeige, drücken Sie [▲].Erscheint „Sure?“, drücken Sie erneut [▼]Wenn Sie den Vorgang abbrechen möchten, drücken Sie [▼].

Drum-Kit - Soundliste

Nr.		Name des Kits	Kick Snare	Tom 1 Tom	Tom 2 Tom 3	Hi-Hat Crash	Ride
1	Normal	Standard-V	Solid Kick	Bright Snare	Wood Tom1	Wood Tom3	Wood Tom4	Medium Hi-Hat	Thin Crash	Bright Ride
	Variation	Lite Pop Sol	d Kick	Bright Snare	Wood Tom1	Cowbell	Wood Tom2	Tambou-rine Hi-Hat	Splash/ Crash	Bright Ride/ Crash
2	Normal	Hard Rock	Heavy Kick Metal Snare	Wood Tom2	Wood Tom3	Wood Tom4	Heavy Hi-Hat	Medium Crash	Medium Crash	Heavy Ride/ Crash
	Variation	Stage	Solid Kick	Metal Snare	Wood Tom2	Wood Tom3	Wood Tom4	Heavy Hi-Hat	Power Crash	Heavy Ride/China
3	Normal	Vintage	Vintage Kick	Wood Snare	Vintage Tom1	Vintage Tom2	Vintage Tom3	Dark Hi-Hat	Sizzle Ride	Bright Ride
	Variation	Brushes	Vintage Kick	Brush S Brush	Tom1 Brush	Tom2 Brush	Tom3	Brush Hi-Hat	Brush Sizzle Ride	Brush Ride
4	Normal	Double Bass	Blast Kick	Heavy Snare	Solid Tom1	Solid Tom2	Solid Tom3	Medium Hi-Hat	Effect Cymbal/ Crash	Heavy Ride/China
	Variation	Power	Heavy Kick	Heavy Snare	Wood Tom4	Wood Tom4	Wood Tom4	Medium Hi-Hat	Power Crash	Heavy Ride/Crash
5	Normal	Funky Jam	Slap Bass & Kick	Vintage Snare	Dry Tom1	Slap Bass	Dry Tom3	Cutting Gt.&Hi-Hat	Cutting Gt./ Crash	Distortion Gt.
	Variation	Bright	Dry Kick	Vintage Snare	Dry Tom1	Dry Tom2	Dry Tom3	Medium Hi-Hat	Splash/ Crash	Bright Ride/ Crash
6	Normal	Compact	Compact Kick	Wood Snare	Fiber Tom1	Fiber Tom2	Fiber Tom3	Light Hi-Hat	Paper Crash	Bright Ride/ Crash
	Variation	Jungle	Compact Kick	Wood Snare	FrameTom	Hard Comp S	Fiber Tom3	Tambou-rine Hi-Hat	Effect Cymbal/ Splash	Bright Ride/Effect Cymbal
7	Normal	Latin Groove	Heavy Kick	Wood Snare	Bongo	Conga	Timbale	Medium Hi-Hat	Splash	Bright Ride/ China
	Variation	Latin Perc	Surdo	Pandeiro	Bongo	Conga	Timbale	Jingle Hi-Hat	Guiro	Agogo
8	Normal	World Perc	Cajon	Cajon	Tabla	Baya	Djembe	Tambou-rine Hi-Hat	Crotale / Rain Stick	Effect Cymbal
	Variation	Africa	Heavy Kick	Wood Snare	Pot Drum	Djembe	Bendir	Tambou-rine Hi-Hat	African Jingle	Effect Cymbal
9	Normal	Dance Beat	Dance Kick	Clap Snare	Dense Click	Radio Tom	Super Low	Dance Hi-Hat	Scratch/ Sweep Cymbal	Dance Cymbal
	Variation	Electronic	TR-808 Kick	TR-808 Snare	CR-78 Bongo	TR-808 Tom1	TR-808 Tom2	Elec Hi-Hat	TR-808 Cowbell/ Crash	Elec Cymbal
10	Normal	Beat Box	Voice Kick	Snap/Clap	Voice-Dat	Voice- Doot	Heart Beat	Voice Hi-Hat	Voice-Ahaaa/ Cymbal	Voice-Tun/ Haaa
	Variation	Toy Box	Elephant Kick	Toy Snare	Hoo...	Droid Voice	Jet Stream	Industrial Hi-Hat	Twinkle Bell/Hand Cymbal	Toy Bell/ Nantoka!

UberMIDI

Sie können ein MIDI-Soundmodul oder einen Sequenzer an den MIDI-OUT-Anschluss des HD-3 anschließen.

Wenn Sie ein externes Soundmodul mit dem MIDI-OUT-Anschluss des HD-3 verbinden, können Sie die Sounds diesen externen Moduls ansteuern.

Wenn Sie den Ausgang MIDI OUT mit einem Sequenzer verbinden, können Sie Ihr Spiel aufzeichnen.

Sie konnen das HD-3 auch zur Steuerung von Spieler verwenden, die MlDI unterstützen.

Parameter Einstellungen
MIDI-Übertragungskanal 10
Hi-Hat-Pedal	Positionsdaten werden mithilfe der Control Change-Nummer 4(Fußpedal) übertragen.
Nummer der Note beim Spielena eines Pads (Voreinstellung)	Pad Notennummer
	Snare-Fell 38
	Snare-Rand 40
	Tom 1 48
	Tom 2 45
	Tom 3 43
	Crash-Kuppe 49
	Crash-Rand 55
	Ride-Kuppe 51
	Ride-Rand 53
	Hi-Hat offen, Kuppe 46
	Hi-Hat offen, Rand 26
	Hi-Hat geschlossen, Kuppe 42
	Hi-Hat geschlossen, Rand 22
	Hi-Hat fest geschlossen 44
	Kick-Pedal 36
ParameterEinstellungen
Programmwechsel	Die folgenden Programmnummern werden übertragen, wenn Sie die Drum-Kits wechseln.
	Drum-KitProgrammnummer
	1	Normal 1
		Variation 11
	2	Normal 2
		Variation 12
	3	Normal 3
		Variation 13
	4	Normal 4
		Variation 14
	5	Normal 5
		Variation 15
	6	Normal 6
		Variation 16
	7	Normal 7
		Variation 17
	8	Normal 8
		Variation 18
	9	Normal 9
		Variation 19
	10	Normal 10
		Variation 20

Mögliche Fehlerursachen

Problem Zu prüfende Elemente Maßnahme
Gerätlässt sich nicht einschalten	Ist der Netzadapter richtig angeschlossen?	Schließen Sie der Netzadapter richtig an (S. 5).
Kein Ton	Ist der [VOLUME]-Regler möglicherweise ganz nach links gedreht?	Drehen Sie den [VOLUME]-Regler nach rechts (S. 4).
	Sind alle Pad-Kabel richtig angeschlossen?	Stellen Sie safer, dass die Pad-Verbindungen in Ordnung sind und dass alle Pads mit den wichtigen Eingängen verbunden sind. (Siehe separate Aufbauanleitung).
	Sind die Kopfhörer mit dem Kopfhörer- oder Hauptausgang verbunden?	Stellen Sie safer, dass die Verbindungen korrekt sind (S. 5).
	Ist das Kabel evtl. mit einem Ausgang (und nicht mit dem Eingang) des angeschlossenen Geräts verbunden?	Informationen zum wichtigen Anschluss finden Sie in der Bedienungsanleitung des betreffenden Geräts.
	Ist die Eingangseinstellung des verbundenen Geräts korrekt?	Prufen Sie die Eingangseinstellungen des verbundenen Geräts mithilfe von dessen Bedienungsanleitung.
Der Sound ist beim Spielenzu leise/zu laut	Ist die Pad-Empfindlichkeit evtl. zu gering oder zu hoch?	Prufen Sie die Empfindlichkeitseinstellungen (S. 16).
Doppeltes Auslösen tritt auf	Berührt evtl. ein Kabel ein Pad?	Befestigen Sie die Kabel mithilfe der Kabelbinder so, dass diese nicht die Pads berühren. Stellen Sie hierbei sicher, dass die Kabel beim Schlagen auf die Pads nicht durch die Pad-Bewegung gespannt werden.
	Sind die Beckenschraube und das Beckenfilz richtig angebracht?	Es kann zu doppeltem Auslösen kommt, wenn die Beckenschraube oder das Beckenfilz lose sind. Ziehen Sie die Beckenschraube fester an, sodass es nicht zum doppelten Auslösen kommt. (Siehe separate Aufbauanleitung).
Kein Sound von der externen Audioquelle, die mit der MIX IN-Buchse verbunden ist	Verwenden Sie ein Verbindungskabel mit einem Widerstand?	Wenn Sie ein Verbindungskabel mit einem Widerstand verwenden, wird die Lautstärke verringgert. Verwenden Sie ein Verbindungskabel ohne Widerstand.
	Das verbundene Kabel ist ggf. beschäftigt.	Tauschen Sie das Kabel aus.
	Ist das verbundene Geräteingeschaltet?	Prufen Sie die Stromversorgung des verbundenen Geräts.
	Wurde die Lautstärke des verbundenen Geräts ganz auf null gedreht?	Stellen Sie die Lautstärke mithilfe der Bedienungsanleitung des Geräts ein.
Der Sound in den Kopfhörern ist verzerrt	Gelegentlich kann es bei einer zu hohen Lautstärke des Kopfhörerausgangs zu Störungenkommen.	Verringern Sie die Lautstärke mit dem [VOLUME]-Regler. Auf diese Weise wird die Störung verringgert (S. 4).
Die Tonausgabe ist verzerrt	Ist die Lautstärke evtl. zu hoch?	Verringern Sie die Lautstärke mit dem [VOLUME]-Regler. Sie konnen auch die Eingangslautstärke des verbundenen Aktivlautspechers verringgern.

Einrichten des HD-3 für Linkshänder

Wenn Sie die Position von Tom 3 und Hi-Hatändern, ist das HD-3 für Linkshänder geeignet.

1. Ziehen Sie die Kabel von Hi-Hat und Tom 3 ab und losen Sie Hi-Hat und Tom 3 von den Haltearmen.

2. Informationen zum Lösen und Anbringen der Pads finden Sie in der Aufbauanleitung.

3. Vertauschen Sie Hi-Hat und Tom 3 und bringen Sie diese Teile wieder an den Haltearmen an.

4. Stellen Sie beim Anbringen von Tom 3 sicher, dass der Winkel stimmt.

5. Schlieben Sie die Kabel von Hi-Hat und Tom 3 wieder an.

1. Passen Sie die Höhe der Haltearme von Hi-Hat und Tom 3 an.
2. Schalten Sie die Einstellungen der Pads in den Linkshänderbetrieb um.

Ändern Sie gemäß der Beschreibung in „Grundlegende Verwendung der Editier-Anzeigen" (S. 14) die Einstellung „L-R Exchange" in „ON".

Referenz

"Umschalten der Pad-Einstellungen für Linkshänder" (S. 15)

Kit-Konfiguration Snare, Tom	x 3, Crash, Ride, Hi-Hat, Hi-Hat-Pedal, Kick-Pedal
Drum-Kits 20
Patterns 20
Metronom	Tempo 40 - 250
	Sounds 3 Typen
	Lautstärke 10 Stufen
Bedienelemente	[POWER]-Taste
	Kit-Taste x 10
	[VARIATION]-Taste
	Metronom-Taste
	[▼]-Taste
	[▲]-Taste
	[VOLUME]-Regler
Display 16 Zeichen, 2 Zeilen (hintergrundbeleuchtete LCD-Anzeige)
Anschlüsse	Ausgang (Stereo-Miniklinkenstecker)
	Kopfhörerausgang (Stereo-Miniklinkenstecker)
	MIX-IN-Buchse (Stereo-Miniklinkenstecker)
	MIDI-Ausgang (5-polig, DIN)
	Trigger-Kabelanschluss (DB-25)
	* (*1) Ausgang ermitteligt das Anschlieben von Kopfhörern.
Stromverbrauch 500 mA
Abmessungen	950 (B) x 560 (T) x 1170 (H) mm
	37-7/16 (B) x 22-1/16 (T) x 46-1/16 (H) Zoll
Gewicht 14,5 kg/32 lbs (ohne)	Netzadapter
Zubeñor	Bedienungsanleitung, Aufbauanleitung, Stimmschlüssel, Flügelschrauben für Soundmodul x 2, Schrauben für Standrohr x 4, Kabelbinder, Trigger-Kabel (bereits am Ständer angebracht), Netzadapter, Audiokabel
Optionen (separat erhältlich)	Personal Drum Monitor (Schlagzeuglautsprecher)	PM-03
	V-Drums-Zubeñorpaket DAP-1
	V-Drums-Teppich TDM-1

• Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

HD-3

V-Drums Lite

Mode d'emploi

Roland
