GEBRUIKSAANWIJZING TK3312 KENWOOD

JVCKENWOOD Nederland B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, Nederland

Importer

JVCKENWOOD U.K. Limited

12 Priestley Way, London NW2 7BA, United Kingdom

Importeur

Leuvensesteenweg 248J, 1800 Vilvoorde, Belgie

JVCKENWOOD Nederland B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, THE NETHERLANDS

Manufacturer

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

TK-2312/ TK-3312

INSTRUCTION MANUAL

JVCKENWOOD Corporation

NOTIFICATION

Deze apparatuur voldoet aan de vereisten van Richtlijn 2014/53/EU.

Voor deze apparatuur is een licentie nodig en is bedoeld voor gebruik in onderstaande landen.

AT B	E DK	FI FR	DE GR	IS IE
IT LI	LU NL	NO PT ES SE CH
GB C	Y CZ EE HU	LV LT	MT PL
SK SI	BG RO HR TR

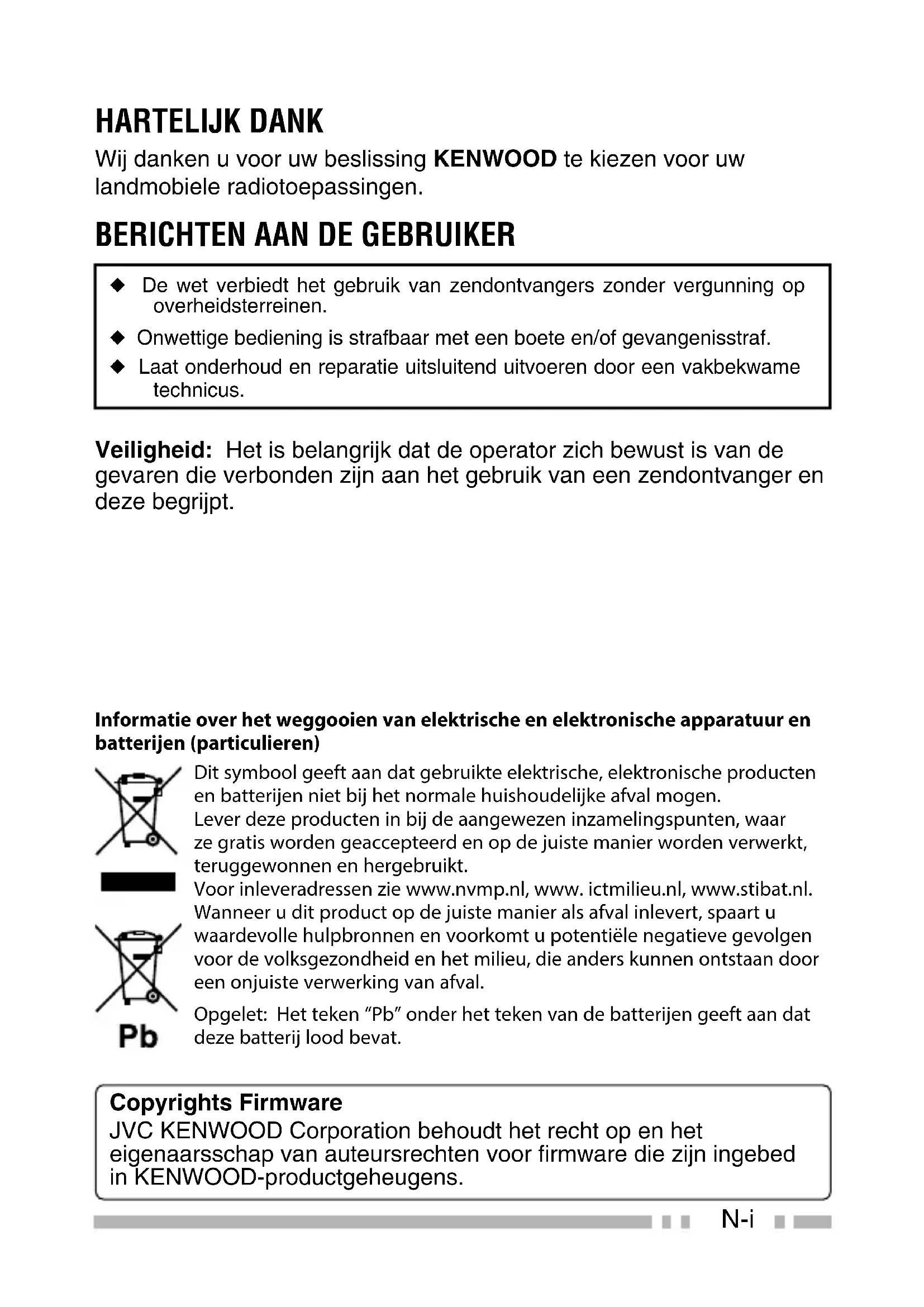

HARTELIJK DANK

Wij danken u voor uw beslissing KENWOOD te kiezen voor uw landmobiele radiotoepassingen.

De wet verbiedt het gebruik van zendontvangers zonder vergunning op overheidsterreinen.
Onwettige bediening is strafbaar met een boete en/of gevangenisstraf.
Laat onderhoud en reparatie uitsluitend uitvoeren door een vakbekwame technicus.

Veiligheid: Het is belangrijk dat de operator zich bewust is van de gevaren die verbonden zijn aan het gebruik van een zendontvanger en deze begrijpt.

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbol geeft aan dat gebruike elektrische, elektronische producten en batterijen nicht bij het normale huishoudelijkke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.

Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders+kunnen ontstaan dooreen onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Copyrights Firmware

JVC KENWOOD Corporation behoudt hetrecht op en het eigenaarsschap van auteursrechten voor firmware die zich ingebed in KENWOOD-productgeugens.

VOORZORGSAATREGELEN

• Laad de zendontvanger en de batterij Niet op als ze nat+zijn.
• Zorg ervoor dat er geen metaalachtige voorwerpen liggen:tussen de zendontvanger en de batterij.
• Gebruik geen opties die nicht gespecifieerd zijn door KENWOOD.
• Als het gegoten chassis is een ander zendontvangerdeel is beschadigd, raak dan de beschadigde delen nicht aan.
• Reduceer het volume als een hoofdtelefoon is aangesloten is op de zendontvanger. Let op het volumeniveau bij het dichtdraaien van de squelch.
• Hang de microfoondraad Niet om uw nek als u in de buurt bent van apparaten waarin de draad kan verstrikken.
• Plaats de zendontvanger Niet op een instabiele ondergrond.
  Zorg ervoor dat de antennne Niet uwogen raakt.
• Als de ontvanger uren acheer elkaar gebruikt worden voor verzending worden de radiator en het chassis heet. Raak deze plekken Niet aan bij het verwangen van de batterij.
  Dompel de zendontvanger nicht in water.
• Schakel de zendontvanger eerst.altijd uit voordat u optionele accessoires installeert.
• De lader is een apparaat dat de unit ontkoppelt van de voedingskabel. U moet eenvoudig bij de voedingsstekker konnen komen.

Schakel de zendontvangeruit op de volgende locaties:

• In explosieve omgevingen (ontbrandbaar gas, stofdeeltjes, metaal- of graanstof, enz.).
• Bij het tanken of wanner geparkeerd bij een benzinepomp.
  Dicht bij explosieven of detonatieplaatsen.
• In vliegtuigen. (leder gebruik van de zendontvanger要去 volgens de instructies en de regels van de vliegtuigbemanning worden uitgevoerd.)
• Waar beperkingen of waarschuwingen zijn aangegeven met betrekking tot het gebruik van radioapparaten, met inbegrip van, hoewel nicht beperkt tot, medische apparatuur.
• In de buurt van Personen die een pacemaker gebruiken.

LETOP

• Haal in geen geval de zendontvangeruit elkaar en breng geen wijzigingen aan.
• Plaats in een rijdend voertuig de zendontvanger Niet op of zicht bij airbags. Bij het opblazen van de airbag kan de ontvanger gelanceerd worden en de bestuurder of passagiers raken.
• Ga Niet zenden terwijl u het antenna-uiteinde aanraakt of als enige metalen delen door de antennebedekking zichtaar�. Zenden op deze manier kan ernstige brandwonden veroorzaken.
• Als er een abnormale lucht of rook komt van de zendontvanger, schakel dan onmiddelijk de zendontvangeruit, verwijder de batterij, en neem contact op met uw KENWOOD-dealer.
• Gebruik van de zendontvangerijdens het rijden kan in strijd met de verkeersregels�. Controleer en volg de bestande verkeersregels.
• Stel de zendontvanger nicht bloot aan extreem hete of koude omstandigheden.
• Ondersteun de batterij (of batterijhouser) Niet met metalen voorwerpen waar dat deze de batterijpolen+kuntkortsluiten.
• Er bestaat gevaar voor ontploffing als de batterij verkeerd worden geplaatst. Vervang de batterij alleen met hetzelfde type.
• Wanner u de zendontvanger in ruimtes gebrukt met droge lucht, worden er gemakkelijk statische elektriciteit opgebouwd. Wanner u de hoofdtelefoon in dergelijk omstandigheden gebrukt, kan de zendontvanger möglichk een elektrische schok veroorzaken en deze door uw hoofdtelefoon enaar uwoor zenden. In deze omstandigheden bevelen wij aan om alleen een luidspreker/ microfoon te gebruiken om elektrische schokken te voorkomen.

Informatie over de batterij:

De Li-ion-batterij bevat ontvlambare substanties zoals organische oplosmiddelen. Verkeerd gebruik van de batterij kan leiden tot breuk van de batterij, waardoor brandgevaar of hoge temperatures, verslechtering van de prestatie of andere beschadigingen können optreden. Houd u zich aan de volgende waarschuwingen.

GEVAAR

- De batterij Niet uit elkaar halen of anders samenstellen!

De batterij bevat een veiligheidsfunctie en -circuit ter voorkoming van gevaar. Als deze ernstig worden beschadigd, kan dit leiden tot hitte- of rookvorming, breuk of brand.

- De batterij nicht kortsluiten!

De + en -polen Niet verbinden met behulp van metaal (zoals een paperclip of ijzerdraad). Houd of bewaar de batterij Niet in houlders die metalen voorwerpen bevatten (zoals ijzerdraad, kettingen of haarspelden). Als de batterij kortsluit,veroorzaakt dit een te hove stroom wat kan leiden tot hitte- of rookvorming, breuk of brand. Hierdoor worden tevens metalen voorwerpen verhit.

- De batterij Niet verbranden of blootstellen aan hitte!

Als het isolatiematerialiaal smelt, worden de gasventilator of de veiligheidsfunctie beschadigd. Hierdoor kan ook de elektrolyt gaan branden en kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

- De batterij Niet plaatsen in de buurt van vuur, kachels of andere warmtebronnen (ruimtes met temperaturen van meer dan 80^ C / 176^ F !

Als de polymeerafscheiding smelt als gevolg van hoge temperatures, kan er een interne kortsluiting ontstaan in de afzonderlijke cellen en kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

- Leder contact van de batterij met water of vocht vermijden!

Als de batterij nat worden, droog deze af met een droge doek voor gebruik. Als het veiligheidscircuit van de batterij is beschadigd, laadt de batterij op met een extreem hoge stroom (of spanning) en+kunnen er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• Alleen de gespecificierde lader gebruiken en neem de oplaadvereisten in acht!

Als de batterij in Niet gespecificierde omstandigheden worden opgeladen (bij een temperatuur die hoger is dan de gereguleerde waarde, stroom of spanning die hoger is dan de gereguleerde waarde of met behulp van een aangepaste lader) kan de batterij overbelast worden of+kennen er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• Alleen de gespecificierde lader gebruiken en neem de oplaadvereisten in acht!

Als de batterij in Niet gespecificierde omstandigheden worden opgeladen (bij een temperatuur die hoger is dan de gereguleerde waarde, stroom of spanning die hoger is dan de gereguleerde waarde of met behulp van een aangepaste lader) kan de batterij overbelast worden of+kennen er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• De batterij met geen enkel voorwerp doorsteken, slaan of erop staan!

Hierdoor kan de batterij breken of cervormen waardoor kortsluiting kan ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De batterij kan gaanlekken door een harde aanraking en er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan. Als het veiligheidscircuit van de batterij is beschadigd, laadt de batterij op met een extreem hogestroom (of spanning) en kuren er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• De batterij nicht gebruiken als denen is beschadigd!

Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• Niet direct op de batterij solderen!

Als het isolatiematerialial smelt, worden de gasventilator of de veiligheidsfunctie beschadigd. Hierdoor kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• De polariteit (en polen) van de batterij Niet omkeren!

Laden van een omgekeerde batterij kan leiden tot abnormale chemische reacties. In sommige geallen kan een onverwacht groe hoeveelheid stroom vrijkomen bij ontlading. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• De batterij Niet omgekeerd laden of aansluten!

De batterij heeft positieve en negatieve polen. Als de batterij Niet soepel kan worden aangesloten op een lader of bedieningsapparaat, forceer.Deze dan nicht en controllerer de polariteit van de batterij. Als de batterij omgekeerd op de lader is aangesloten, wordt deze omgekeerd geladen wat kan leiden tot abnormale chemische reacties. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• Een gebroken en lekkende batterij Niet aanraken!

Als de elektrolytvloeistof van de batterij in uwogen terechtkomt, spoel uwogen onmiddelijk uit met zoet water zonder in uwogen te wrijven. Ga onmiddelijk maar hetziekenhuis. Als u geen actie onderneemt, kan dit leiden tot problemen met uwogen.

WAARSCHUWING

• De batterij Niet langer opladen dan de gespecificeerde duur!

Als de batterij nog Niet volledig is opgeladen, zichs als de vastgestelde duur is verstreten, stopt u het opladen. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• De batterij Niet in een magnetron of hagedrukholder plaatsen!

Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

• Gebroken en lekkende batterijen uit de buurt van vuur houden!

Als de batterij lekt (of een onaangename geur afgeeft), verwijder deze dan onmiddelijk uit brandbare omgevingen. Elektrolyt dat uit de batterij lekt kan vlam vatten en kan leiden tot rookvorming, breuk of brand bij de batterij.

• Geen afwijkende batterij gebruiken!

Als de batterij een onaangename geur afgeeft, een andere kleur heeft, cervormd is of anderszins afwijkend overkomt, verwijder deze dan uit de lader of het bedieningsapparaat en gebruik de batterij Niet. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

INHOUDSOPGAVE

APPARAAT UITPAKKEN EN CONTROLEREN 1

BIJGELEVERDE ACCESSOIRES 1

VOORBEREIDING 2

PLAATSEN/VERWIJDEREN VAN DE (OPTIONELE) BATTERIJ .... 2

PLAATSEN VAN DE (OPTIONELE) ANTENNE 3

BEVESTIGEN VAN DE RIEMKLEM 3

PLAATSEN VAN DE AFDEKKING OVER DE

LUIDSPREKER/MICROFOON-AANSLUITINGEN 4

BEVESTIGEN VAN DE OPTIONELE

LUIDSPREKER/MICROFOON OF HOOFDTELEFOON 4

OPLADEN VAN DE BATTERIJ

(OPTIONELE BATTERIJOPLADER) 5

RICHING 6

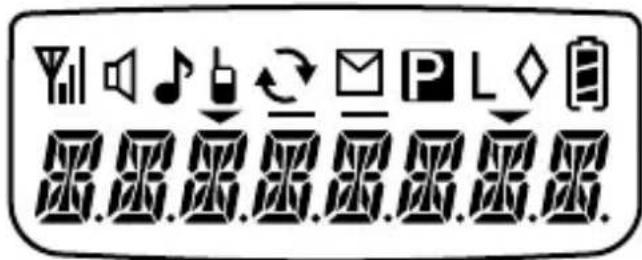

DISPLAY 8

PROGRAMMEERBARE FUNCTIONS 10

BASISBEDIENING 11

IN-/UITSCHAKELEN 11

VOLUME INSTELLEN 11

ZONE EN KANAAL SELECTEREN 12

ZENDEN 12

ONTVANGEN 12

SCANNEN 13

SCANNEN VERWIJDEREN/TOEVOEGEN 14

SCANNEN RETOUR 14

SIGNALING 15

OPTIONELESIGNALERING 15

OPERATOR SELECTEERBARE TOON (OST) 15

FleetSync 16

SELCALL (SELECTIVE OPROEPFUNCTIE) 16

STATUSBERICHTEN 17

KORTEBERICHTEN 18

GPS-RAPPORT 18

DTMF OPROEPEN 19

AUTODRAIAEN 19

STUNNEN 19

DTMF-NUMMERWEERGAVE 19

5-TOON-SIGNALERING 20

MIJN ID 20

SELCALL (SELECTIVE OPROEPFUNCTIE) 20

SPRAAKGESTUURD ZENDEN (VOX) 22

VOX-BEDIENING 22

VOX-VERSTERKINGSNIVEAU 22

GEAVANCEERDE BEDIENINGEN 23

ZENDVERMOGEN 23

OPROEPWAARSCHUWING (ALLEEN FleetSync/ MDC-1200) .... 23

TOETSVERGRENDELING 23

ZEND DE GPS-DATA 23

NOODOPROEPEN 24

TALK-AROUND 24

SPRAAKSCRAMBLER 25

MONITOREN/ SQUEELCH UIT 26

ZENDONTVANGER ACHTERGRONDVERLIGHTING 26

DIRECTE ZONE-KANAAL 26

BEDIENGEN OP DE ACHTERGROND 27

TIME-OUT TIMER (TOT) 27

LADINGBESPARING 27

BATTERIJSPANNING INDICATOR 27

SIGNALSTERKTE INDICATOR 27

KANAAL BEZET BLOKKERING (BCL) 28

COMPANDER 28

PTT ID 28

APPARAAT UITPAKKEN EN CONTROLEREN

Pak de zendontvanger voorzichtiguit. In het geval hieronder opgenomen onderdelen ontbreken of beschadigd zijn, dient u onmiddelijk een schadeclaim in bij de vervoerder.

BIJGEVERDE ACCESSOIRES

• Afdekking voor de luidspreker/microfoon-aansluitingen 1
• Opsluitplaatje van de luidspreker/microfoon-stekker 1
  Riemklem (KBH-10) 1
  Schroevensenet M2,6 x 7 mm (zwart) 1 M3 x 8 mm 2
• Gebruiksaanwijzing. 1

Opmerking: Raadpleeg "VOORBEREIDING" {pagea 2} voor instructies over het installereren van accessoires.

VOORBEREIDING

PLAATSEN/VERWIJDEREN VAN DE (OPTIONELE) BATTERIJ

LET OP

Vermijd kortsluiting van de batterijaansluitingen en gooi de batterij Niet weg in open vuur.
Probeer nooit het omhulsel van de batterij open te make.

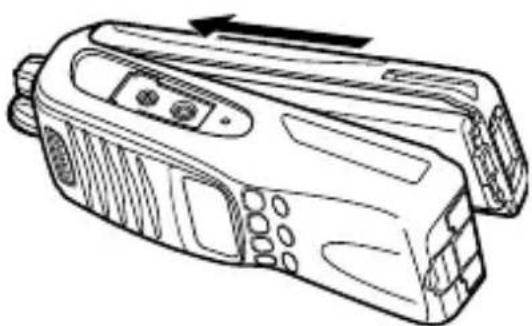

1 Lijn de batterij uit met de城县.
achterkant van de zendontvanger en druk daarna de batterij en de
zendontvanger stevig op elkaar totdat de ontgrendelknop op de
onderkant klikt.

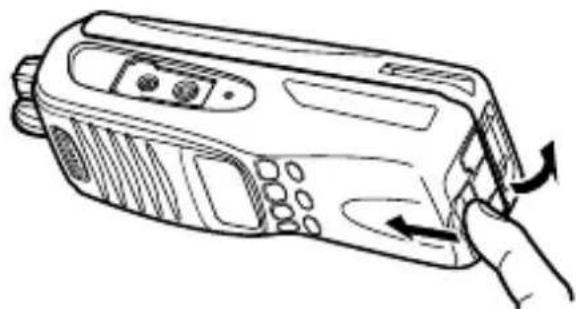

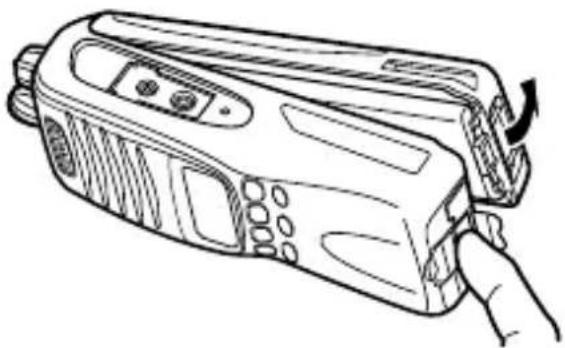

2 Om de batterij te verwijderen, tilt u het veiligheidsklepje op de onderkant van de zendontvanger op en drukt uervolgens op de ontgrendelknop onder het veiligheidsklepje.

3 Terwijl u de ontgrendelknop ingedrukt houdt, trekt u de batterij van de zendontvanger af.

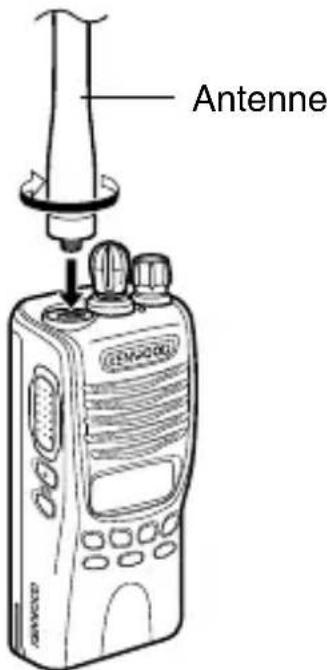

PLAATSEN VAN DE (OPTIONELE) ANTENNE

Schroef de antennne op de aansluiting aan de bovenkant van de zendontvanger door de antennne aan de onderkant vast te houden en rechtsom vast te draaien.

Opmerking: De Antenne is geen handvat, sleutelhanger of bevestigingspunt voor de luidspreker/microfoon. Door de Antenne op deze manieren te gebruiken beschadigt u de Antenne en verminderen de prestaties van uw zendontvanger.

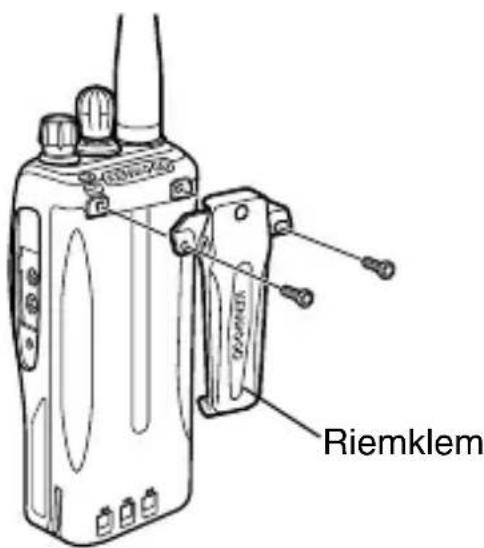

BEVESTIGEN VAN DE RIEMKLEM

Bevestig indien gewenst de riemklem met behulp van de twee bijgeleverde schroeven (M3× 8mm)

Opmerking: Als de riemklem nicht is aangebracht, kan de bevestigingsplaats ervan warm wordenijdens ononderbroken zenden of na langdurig liggen in een warmer omgeving.

Gebruik bij het bevestigen van de riemklem geen lijm die bedoeld is om te voorkomen dat schroeven los gaan zitten, waar dit de zendontvanger kan beschadigen. De acrylaatester in deze lijm kan het中断paneel van de zendontvanger doen barsten.

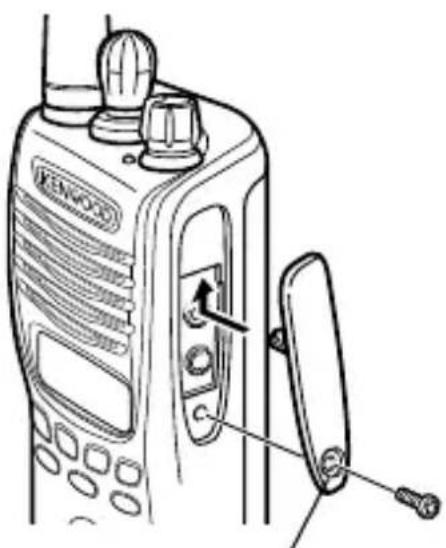

PLAATSEN VAN DE AFDEKKING OVER DE LUIDSPREKER/MICROFOON-AANSLUITINGEN

Afdekking voor de luidspreker/ microfoon-aansluitingen

Als u geen luidspreker/microfoon gebruikt, bevestigt u het afdekplaatje over de luidspreker/microfoon-aansluitingen met behulp van de bijgeleverde zwarte schroef (M2,6 x 7 mm).

Opmerking: Om te voorkomen dat vocht in de zendontvanger kan binnendringen,要去 u de luidspreker/microfoon-aansluitingen afdekken met behulp van het bijgeleverde afdekplaatje.

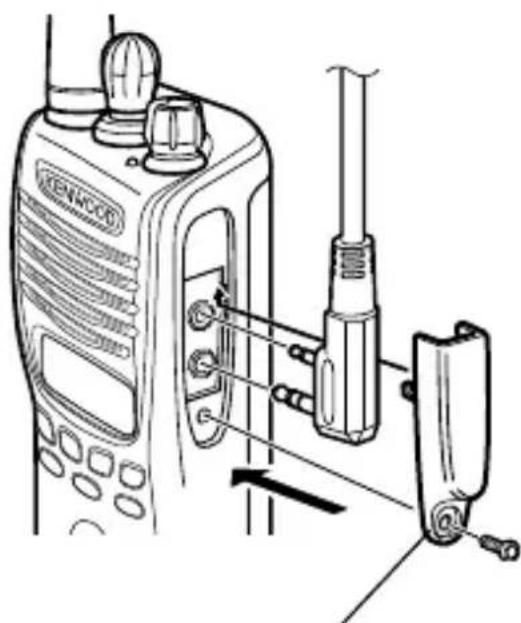

BEVESTIGEN VAN DE OPTIONE LUIDSPREKER/MICROFOON OF HOOFDTELEFOON

Opsluitplaatje van de luidspreker/microfoon-stekker

1 Steek de stekker van de luidspreker/ microfoon (of hoofdtelefoon) in de luidspreker/microfoon-aansluitingen.
2 Bevestig het opsluitplaatje met behulp van de zwarte schroef (M2,6 x 7 mm).

Opmerking: De zendontvanger is nicht geheel waterdicht bij gebruik van de luidspreker/microfoon.

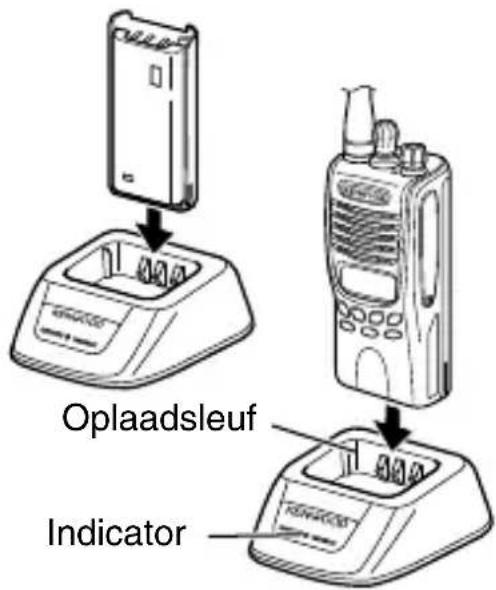

OPLADEN VAN DE BATTERIJ (OPTIONELE BATTERIJOPLADER)

De batterij is nicht opgeladen in de fabriek. Laad de batterij op voordat u deze gebruikt.

LET OP: Altijd een zendontvanger met een batterij UITzetten voordat u deze in de laderplaatst.

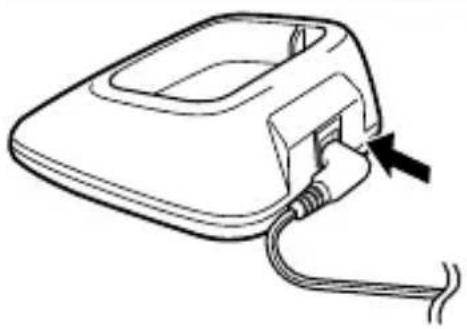

1 Steek de stekker van de netspanningsadapter in de aansluiting op de achterkant van de batterijlader.
2 Steek de netspanningsadapter in een stopcontact.
3 Steek de batterij of een zendontvanger voorzien van een batterij in de oplaadsleuf van de lader.

Zorg ervoor dat de metalen contactpunten van de batterij stevig in de aansluitpunten van de oplader passen.
- Het contrôlelampje brandt rood en het opladen begint.

4 Nadat het opladen klaar is, brandt de indicator groen. Haal de batterij of de zendontvangeruit de oplader.

• Het opladen van de batterij duurt ongeveer 3研究员
• Als de batterijlader gedurende een langtijd Niet gebruikt gaat worden, trekt u de netspanningsadapter uit het stopcontact.

Opmerkingen:

Als het contrôlelampje rood knippert, is de batterij of defect of steken de batterijcontactpunterniet juist in de polen van de oplader.
De omgevingstemperatuur moetijdens het opladen 5^ tot 40^ zijn. Als u de batterij buiten dit temperatuurbereik oplaadt, is het möglichk dat hij nicht volledig worden opgeladen.
De levensduur van de batterij is ten einde als de gebruikstijd afneemt ondanks dat de batterij volledig en correct is geladen. Vervang de batterij.

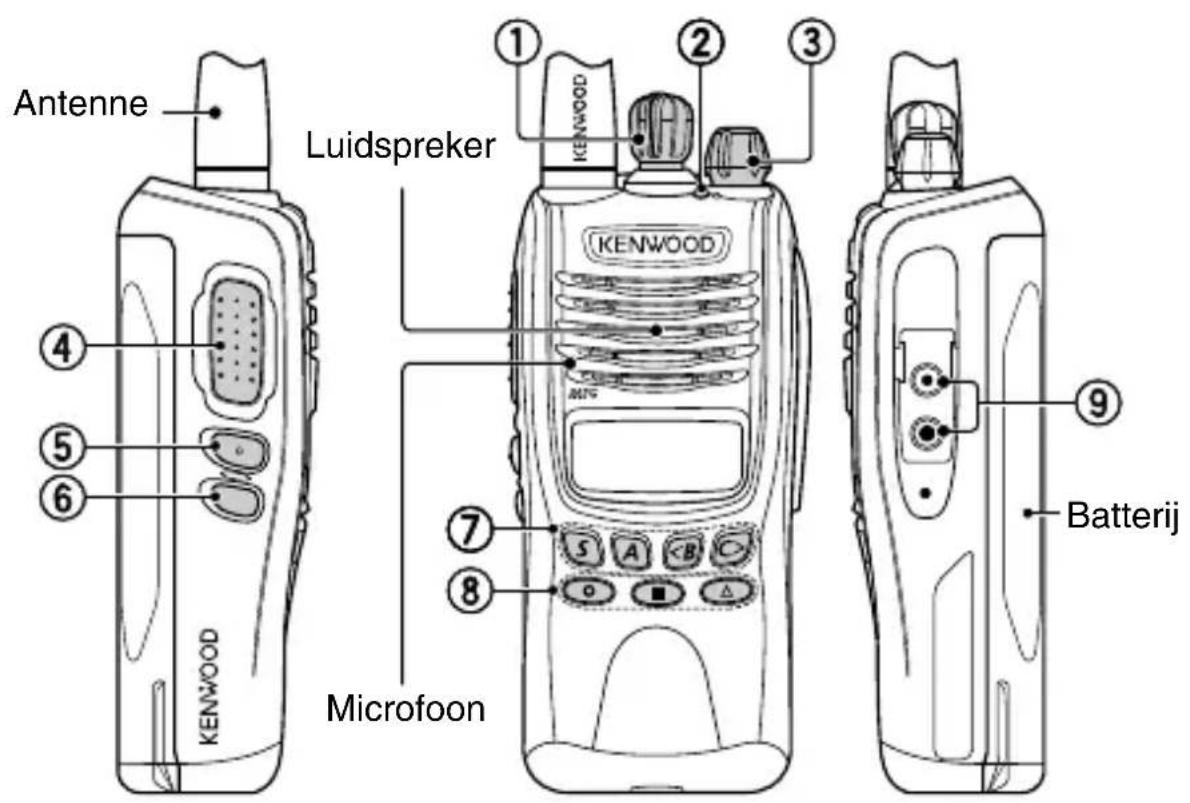

RICHTING

(1) Selectieknop

Draai de knop om van zend-/ontvangstzone of -kanaal te veranderen.

De standaardinstelling is [Zone omhoog/omlaag].

② LED-indicator

Zie voor de LED-indicatorstatus de babel op pagina 7.

Aan/uit-schakelaar/volumeknop

Draai rechtsom om de zendontvanger aan te zetten. Om de zendontvanger uit te zetten, draai deze linksom totdat u een klik hoort. Draai deze knop om het volumeniveau te veranderen.

Druk op de schakelaar, houd deze ingedrukt en spreekervolgens in de microfoon om te verzenden.

⑤ Zijde 1 toets

Druk op deze toets om de programmeerbare functie te activeren. De standardinstelling is [Squelch uitijdelijk].

⑥ Zijde 2 toets

Druk op deze toets om de programmeerbare functie te activeren. De standardinstelling is [Lamp].

⑦ S, A, toetsen

Druk op deze toetsen om de programmeerbare functies te activeren.

S toets: De standardinstelling is [Geen] (geen functie).
A toets: De standardinstelling is [Geen] (geen functie).
< B toets: De standardinstelling is [Kanaal omlaag].
C> toets: De standardinstelling is [Kanaal omhoog].

8 ,0 Jensen

Druk op deze toetsen om de programmeerbare functies te activeren.

De standaardinstelling is [Geen] (geen functie).

(9) Luidspreker-/microfoonaansluitingen

Steek de luidspreker/microfoonstekker of die van de hoofdtelefoo in deze aansluiting.

LED-indicatorstatus

Kleur indicator Betekenis
Brandt rood Zenden
Brandt groen Ontvangen van een oproep
Knippert rood	De batterijspanning is laag tijdens het zenden
Knippert oranje/blauw*	Ontvangen van een geocodeerde oproep (DTMF-signalering, etc.)

• Uw dealer kan de LED instellen op orangje of blauw knipperen voor FleetSync, DTMF of 5-toonbediening.

Indicator Beschrijving
Y	Toont de sterkte van de ontvangen signalen{pagea 27}.
	Verschijnt wanner de functie Monitoren ofSquelch uit is geactiveerd.
	Verschijnt bij gebruik van DTMF of QT/DQT+ Optionele signalering, etc.
	Verschijnt bij het gebruik van de Talk-aroundfunctie.
	Verschijnt tijdens scannen.
	Verschijnt als een bericht wordtopgeslagen in het wachtrijgeheugen vande zendontvanger. Knippert wanner eennieuw bericht is ontvangen.
P	Het geselecteerde kanaal is ingesteld alsprioriteitkanaal.
L	Verschijnt als laag zendvermogen wordengebruikt op het geselecteerde kanaal.
◇	Verschijnt als de Scrambler-functie isgeactiveerd.
	Geeft de huidige batterijstatus sheer{pagea 27}.
	De geselecteerde zone worden toeveogdaan de scanreeks.
	Het geselecteerde kanaal wordt toegevoegd aan de scanreeks.
	Verschijnt bij gebruik van de VOX-functie.
	Geeft het nummer of de naam van de zone en het kanaal waar alsook FleetSync-berichten en DTMF-codes, etc.

PROGRAMMEERBARE FUNCTIONS

De Zijde 1, Zijde 2, S, A, , O, en Δ kunt u met onderstaande functies programmeren. Neem contact op met uw dealer voor meer informatie over deze functies.

Opmerkingen:

U kurz de selectieknop programmeren als [Zone omhoog/omlaag]of als [Kanaal omhoog/omlaag].
[Nood] kan alleen worden geprogrammeerd op de Zijde 1 en Zijde 2 toets.

• Geen (geen functie)
  Autodraaien
• Oproep 1
• Oproep 2
• Oproep 3
• Oproepwaarschuwing (MDC-1200)
• Oproepwaarschuwing
  Kanaal omlaag
  Kanaal omhoog
• Direte zone-kanaal
• Schermteken
  Cijfer 1 x omlaag
  Cijfer 10 x omlaag
  Cijfer 1 x omhoog
  Cijfer 10 x omhoog
  Nood
  Toetsvergrendeling
• Lamp
• Alleenwerker
  Laag zendvermogen
  Monitor
• Monitoren tijdelijk

Operator selecteerbare toon (OST)
- Radiocontrole (MDC-1200)
- Wekken (MDC-1200)
- Scannen
- Scannen verwijderen/toevoegen
- Scrambler
- Selcall
- Selcall + status
- Zend de GPS-data
- Squelch niveau
- Squelchuit
- Squelchuittijdelijk
Status
Status 1
Status 12
Status 13
Stunnen (MDC-1200)
- Talk-around
- VOX
Zone omlaag
Zone omhoog

BASISBEDIENING

IN-/UITSCHAKELEN

Draai de aan/uit-schakelaar/volume-knop rechtsom om de zendontvanger in te schakelen (ON).

• Er klinkt een pieptoon en het displaylichtijdelijk op.
• Als de zendontvangerwachtwoordfunctie is geprogrammeerd, verschijt er "PASSWORD" op het display. U要去 het wachtwoord invoeren om de zendontvanger te ontgrendelen (raadpleeg "Wachtwoord zendontvanger" hieronder).

Draai de aan/uit-schakelaar/ volume-knop linksom om de zendontvanger uit te schakelen (OFF).

Wachtwoord zendontvanger

Als u de wachtwoordbescherming van de zendontvanger hebt geactiveerd,要去 u eerst uw wachtwoord invoeren voordat u de zendontvanger kunt gebruiken.

1 Draai de selectieknop om het eerste cijfer van het wachtwoord te selecteren.
2 Druk op de C> toets om de invoer te accepteren enaar het volgende cijfer te gaan.

• Druk op de A toets om een onjuist cijfer te verwijderen.

3 Herhaal de stappen 1 en 2 om het hele wachtwoord in te voeren.
- Het wachtwoord mag maximaal 6 cijfers bevatten.

4 Druk op de S toets om het wachtwoord te bevestigen.

• Als u een onjuist wachtwoord invoert, klinkt er een foutoon en blijft de zendontvanger vergrendeld.

VOLUME INSTellen

Draai de aan/uit-schakelaar/ volume-knop om het volume te regelen. Rechtsom verhoogt het volume en linksom verlaagt het volume.

• Het kan zijn dat u het volume preciezer要去 instellen tijdens de communicatie met andere partijen.

Opmerking: Als uw dealer [Squelch uit] of [Squelch uit tijdelijk] heeft geprogrammeerd op een PF-toets, kut u die toets gebruiken om*(-achtergrondruis te horen terwijl u het volumeniveau instelt.

ZONE EN KANAAL SELECTEREN

Selecteer de gewenste zone met de selectieknop of de toetsen die geprogrammeerd zijn als [Zone omhoog]/ [Zone omlaag].

• De standaardinstelling voor de selectieknop is [Zone omhoog/omlaag].
  Selecteer het gewenste kanaal met de selectieknop of de toetsen die geprogrammeerd zijn als [Kanaal omhoog]/ [Kanaal omlaag].
• De standaardinstelling voor de < B toets is [Kanaal omlaag].
• De standaardinstelling voor de < C toets is [Kanaal omhoog].

U kunt individuèle nameen voor kanalen programmeren tot maximaal 8 tekens. De zendontvanger geeft de kanaalnaam of het zone- en kanaalnummer wee. Druk op de toets die is geprogrammeerd als [Displayformaat] om te schakelen:tussen de twee displays.

ZENDEN

1 Selecteer de gewenste zone en kanaal (hierboven).
2 Druk op de toets die is geprogrammeerd als [Monitoren] of [Squelchuit] om te controleren of het kanaal vrij is.

• Als het kanaal bezet is, wacht u tot het vrij is.

3 Druk op de PTT-schakelaar en spreek in de microfoon met uw normale stem.
- Voor de Beste geluidskwaliteit bij het ontvangende station houdt u de microloon ongeveer 3 - 4 cm van uw mond.

4 Laat de PTT-schakelaar los om te ontvangen.

ONTVANGEN

1 Selecteer de gewenste zone en kanaal (hierboven).
U kunt ook desgewenst de scanfunctie activeren.
2 Als u de stem van een oproeper hoort, kurz u desgewenst het volume aanpassen.

SCANNEN

Met de scanfunctie=kunt u zoekenaar signalen op de zendontvangerkanalen. Tijdens het scannen zoekt de zendontvangeraar een signaal op ieder kanaal en stopt alleen als er een overeenkomstig signaal aanwezig is.

Druk om het scannen te beginnen/stappen op de toets die is geprogrammeerd als [Scannen].

• De indicator verschijnt tijdens het scannen.
• Wanner een signala is gedetecteerd, stopt de scan op dat kanaal. De zendontvanger blijf op het actieve kanaal totdat het signala Niet meer waarneembaar is. Het scanden wordenervolgens hervat.

Opmerking: Om de scanfunctie te gebruiken要去en er minstens 2 kanalen aan de scanvolgorde worden toegevoegd.

PRIORITEITS SCANNEN

Als een prioriteitskanaal geprogrammeerd is, schakelt de zendontvanger automatisch maar het prioriteitskanaal wonneer een oproep op dit kanaal worden ontvangen, zichs als een oproep al worden ontvangen op een normalaal kanaal.

• De i n cator verschijnt wanner u het prioriteitskanaal kiest (Afhankelijk van de instellen gen die uw dealer heeft gemaakt).

TIJDELIJKE KANAALBLOKKERING

Gedurende het scannen Aunt u specifieke kanalen tijdelijk verwijderen van de scanvolgorde door even op de toets te drukken die geprogrammeerd is als [Scannen verwijderen/toevoegen] wonneer het scannen pauzeert op het ongewenste kanaal. Als u een zone tijdelijk wilt verwijderen, drukt u op de toets [Scannen verwijderen/toevoegen] en houdt u deze ingedrukt. Het scannen worden gesauzeerd op een kanaal in de ongewenste zone.

• Het kanaal/de zone worden nicht longer gescand. Na beeindiging en opniew starten van de scan, keert de scanfunctie maar zijn normale instellingen terug.

SCANNEN VERWIJDEREN/TOEVOEGEN

U kurz zones en/of kanalen toevoegen aan of verwijderen van uw scanlijst.

1 Selecteer de gewenste zone en/of het kanaal.
2 Druk op de toets die geprogrammeerd is als [Scannen verwijderen/toevoegen] om een kanaal te verwijderen en houd de toets ongeveer 1 seconde ingedrukt om een zone te verwijderen.

• De kanaal-toegevoegd indicator () verschijnt op het scherm wonneer het geselecteerde kanaal is toegevoegd aan de scanreeks.
• De zone-toegevoegd indicator ( ) verschijnt op het scherm wanner de geselecteerde zone is toegevoegd aan de scanreeks.

SCANNEN RETOUR

Het scanretourkanaal is het kanaal dat wordt geselecteerd als u op de PTT-schakelaar drukt om te zendenijdens het scannen. Uw dealer kan een van de volgende soorten scanretourkanalen programmeren:

• Geselecterd: HetIRST geselecteerde kanaal voor scannen.
• Geseleerd + Talkback: Hetzelfde als "Geseleerd" plus dat u oproepen=kunt beantwoorden op het kanaal waarop de scan is gespauzeerd.
• Prioriteit: Het prioriteitskanaal.
• Prioriteit + Talkback: Hetzelfde als "Prioriteit" plus dat u oproepen(Int) beantwoorden op het kanaal waarop de scan is gesauzeerd.
• Laatst opgeroepen + geselecteerd: Het staat kanaal waarop u een oproep ontvangt. Als u nog geen oproep heb ontvangen, dan is dit het staat geselecteerde kanaal voor de scan.

SIGNALERING

Quiet Talk (QT)/ Digital Quiet Talk (DQT): Uw dealer kan QT- of DQT-signalering op uw zendontvangerkanalen hebben geprogrammeerd. Met QT- en DQT-signalering kut u oproepen van andere partijen die hetzelfde kanaal gebruiken negeren (niet horen).

MDC-1200: MDC-1200 is een datasystem dat Audio Frequency Shift Keying (AFSK) gekruikt.

OPTIONELE SIGNALERING

Uw dealer kan ook verschillende soorten optionele signalen programmeren voor uw zendontvangerkanalen.

5-Toon-signalering: Raadpleeg "5-TOON-SIGNALERING" op pagina 20.

DTMF-signalering: DTMF-signalering opent de squelch alleen wanner uw zendontvanger een oproep ontvangt met een overeenkomende DTMF-code.

FleetSync-signalering: Raadpleeg "SELCALL (SELECTIEVE OPROEPFUNCTIE)" op pagina 16.

OPERATOR SELECTEERBARE TOON (OST)

U kurz de ingestelde codeer- en decodeertonen van het geselecteerde kanaal veranderen. Tot 40 OST-paren können door uw dealer worden voorgeprogrammeerd.

1 Selecteer uw gewenst kanaal.
2 Druk op de toets die is geprogrammeerd als [Operator selecteerbare tonen (OST)] om de OST-selectmodus te openen. "OST" en het huidige OST-nummer verschijnen.
3 Druk op de < B of C > toets om het gewenste OST-tabelnummer te selecteren.
4 Gebruik de zendontvanger als bij een normale oproep. Druk op de PTT-schakelaar om te zenden, en LAST los om te ontvangen.
5 Om de OST-modus te verlaten en terug te keren maar de ingestelde coder en -decodeertonen drukt u op de S toets.

FleetSync

FleetSync is een alfanumerieke 2-wegs oproepfunctie en is een protocol in eigendom van de JVC KENWOOD Corporation.

Opmerkingen:

De functies van uw zendontvanger omvatten of 5-toon-signalering of FleetSync/ MDC-1200, maar nicht beiden.
MDC-1200 en FleetSync können nicht tegelijkertijd worden gebrukt. U kunt ze darüber wel voor verschillende zones programmeren.

SELCALL (SELECTIVE OPROEPFUNCTIE)

Een Selcall is een stemoproepaar een specifiek station of een groep van stations.

Zenden

1 Selecteer de gewenste zone en het kanaal.
2 Druk op de toets die is geprogrammeerd als [Selcall] of [Selcall + status] om waar de Selcallmodus te gaan.

• DeIRST geseleerde station-ID verschijnt op het display.

3 Druk op de <B of C> toetsen om de ID van het station dat u wilt oproepen te selecteren.
4 Druk op de PTT-schakelaar en begin uw gesprek.

• U kunt ook op de toets Zijde 2 drukken om het geselecteerstation op te roepen, inplaats van een spreakoproep te make.

Ontvangen

Er klinkt een waarschuwingstoon, de zendontvanger schakelt automatisch maar de Selcall-modus, en de ID van het oproepende station verschijnt wanner een selcall worden ontvangen.

Om de oproep te beantwoorden, drukt u op de PTT-schakelaar en spreekt u in de microfoon.

Identificatiecodes

Een ID-code is een combinatie van een 3-cijferig fleetnummer en een 4-cijferig ID-nummer. Elke zendontvanger要去 zijn eigenvleet- en ID-nummer hebben.

Opmerking: De ID kan begrensd�zijn door programmering.

STATUSBERICHTEN

U=kunt voorgeprogrammeerde statusberichten zenden door te drukken op de toetsen die+zijn geprogrammeerd als [Status] en [Selcall + status].

Statusberichten zijn 2-cijferige codes die liggen:tussen de 10 en 99 (80 99 );zijn gereserveerd voor speciale berachten).

Zenden

1 Selecteer de gewenste zone en het kanaal.
2 Druk op de toets die is geprogrammeerd als [Status] om de Statusmodus te openen of op [Selcall + status] om de Selcallmodus te openen.

• Bij het schakelen maar de Statusmodus met de Statustoetst, is de doel fleet/-ID vast en kan nicht worden geselecteerd. Ga door maar stap 5 om verder te gaan.

3 Druk in de Selcallmodus op de <B of C> toetsen om de ID van het station dat u wilt oproepen te selecteren.
4 Druk op de S toets om maar de Statusmodus te schakelen.
5 Druk op de < B of C > toetsen om de ID van het station dat u wilt uitzenden te selecteren.
6 Druk de PTT-schakelaar of Zijde 2 toets om een statusoproep te beginnen.

• "COMPLETE" verschijnt wanneer de oproep succesvol is verzonden.

Ontvangen

Bij het ontvangen van een statusoproep knippert de indicator enverschijnt een ID van de oproeper of een tekstbericht.

Druk op een toets omtering te keren maar normalaagebruik.

■ Berichten bekijken in het wachtrijgeheugen

1 Houd de toets die is geprogrammeerd als [Selcall], [Status] of [Selcall + status] 1 seconde ingedrukt om het wachtrijgeheugen te openen.

• HetIRSTontvangen bericht met het berichtnummer wordt getoond.

2 Druk op de < B of C > toets om het gewenste bericht te selecteren.

• Druk op de S toets en houd deze ingedrukt om te schakelen:tussen de oproep-ID/ het bericht en de kanaalnaam.

3 Druk op de Zijde 1 toets omtering te keren maar normala gebruik.

• Om het geselecteerde bericht te verwijderen drukt u op de toets A. Om de verwijdering te bevestigen drukt u op de toets S.
• Om alle berichten te verwijderen houdt u de A toets 1 seconde ingedrukt. Om de verwijdering te bevestigen drukt u op de toets S.

KORTE BERICHTEN

Deze zendontvanger kan korte gegevensberichten ontvangen die maximaal 48 tekens bevatten.

• Ontvangen korte berichten worden opdezelfde manier weergegeven als statusberichten. Maximaal 3 korte berichten können worden opgeslagen in het wachtrijgeheugen samen met 5 statusberichten.

GPS-RAPPORT

Voor verzending van uw locatiegegevens要去 een GPS-microfoon aansluiten op de zendontvanger. GPS-data(Int) sunt u op 2 manieren zenden: automatische verzending en alleen op aanvraag. Vraag uw dealer voor meer informatie.

DTMF OPROEPEN

AUTODRAIAEN

Met de functie Autodraaienkestu snelDTMF-nummersdraaiendie op uw zendontvanger+zijn geprogrammeerd.

1 Druk op de toets die is geprogrammeerd als [Autodraaien].
- HetIRST opgeroepen nummerverschijnt.
2 Druk op de <B of C> toets om het gewenste autodraaienlijstnummer te selecteren.
3 Houd de PTT-schakelaar ingedrukt om de oproep te make.
- Druk op de S toets om de modus te verlaten+zonder een oproep te make.

STUNNEN

Deze functie worden gezebruikt als een zendontvanger gestolen of kwijt is. Wanner de zendontvanger een oproep ontvangt die een stuncode bevat, worden de zendontvanger uitgeschakeld. De stuncode worden geannuleerd als de zendontvanger een deblokkeercode ontvangt.

• "STUN" verschijnt tijdens het stunnen van de zendontvanger.

DTMF-NUMMERWEERGAVE

Opmerking: Deze functies können alleen geactiveerd worden als DTMF-signalering is uitgeschakeld.

Als u een DTMF-code van minstens 3 cijfers ontvangt verschijnt deze op de display. Elk volgend cijfer blijft binnen 1 seconde van het vorige cijfer over het display schuiven. Als gedurende 1 seconde geen cijfer worden ontvangen, worden het display gewist en begint het met een新模式 cijfer als een新模式 cijfer worden ontvangen.

Druk opijdere willekeurige toets om de DTMF-nummerweergave te annuleren.

5-TOON-SIGNALERING

5-toon-signalering wordt door uw dealer in- of uitgeschakeld. Deze functie opent de squelch alleen als de zendontvanger de geprogrammeerde 5-tonen in uw zendontvanger ontvangt. Zendontvangers die nicht de correcte tonen uitzenden worden nicht gohoord.

Opmerking: De functies van uw zendontvanger omvatten of 5-toonsignalering of FleetSync/ MDC-1200, maar nicht beiden.

MIJN ID

Uw dealer kan een ID-nummer aanmaken voor uw zendontvanger om u te identificeren bij de andere partij wanner u belt. Als uw dealer dit ID-nummer heeft ingesteld,(Intknt u het bewerken:

1 Als het ID-nummer is ingesteld op bewerken, verschijnt het op het display wanner u de zendontvanger inschakelt.
2 Als u het ID-nummer wilt wijzigen, voert u de nieuwe ID in door de selectieknop te draaien.
3 Druk op de S toets om de invoer te voltooien.

SELCALL (SELECTIVE OPROEPFUNCTIE)

Een Selcall is een stemoproepaar een station of een groep van stations.

Zenden

1 Selecteer de gewenste zone en het kanaal.
2 Druk op de toets die is geprogrammeerd als [Selcall] om maar de Selcallmodus te gaan.
3 Druk ophe < B of C> toets om een station te selecteren dat u wilt oproepen.
4 Druk op de S toets om de invoer te voltooien.
5 Druk op de toets die is geprogrammeerd als [Oproep 1] tot en met [Oproep 3] om uw gesprek te beginnen.

Opmerking: U kunt daarnaast ook de toetsen gebruiken diearend geprogrammeerd als [Cijfer 1x omlaag], [Cijfer 1x omhoog], [Cijfer 10x omlaag] en [Cijfer 10x omhoog] om het Selcall-nummer in te stellen. [Cijfer 1x omhoog/omlaag] verhoegt/verlaagt het Selcall-nummer met telkens 1 cijfer bij iedere druk op de toets. [Cijfer 10x omhoog/omlaag] verhoegt/verlaagt het Selcall-nummer met telkens 10 cijfers bij iedere druk op de toets.

Ontvangen

Wanner u een signaal met de correcte tonen ontvangt, opent de squelch en kunt u de oproep horen.

• De LED-indicator knippert orangje.
• Om de luidspreker te dampen na het opengaan van de squelch, drukt u op de toets die is geprogrammeerd als [Monitoren].
• Uw dealer kan de monitorfunctie zo programmeren dat hij na bepaaldeijdichtgaat.
• Als Transpond voor 5-toon-signalering is geprogrammeerd worden een bevestigingsignaal terug gezondenaar het oproepende station.
• Als Oproepwaarschuwing voor 5-toon-signalering is geprogrammeerd, klinkt een waarschuwingstoon wonneer de correcte tonen worden ontvangen.
• Uw dealer kan de zendontvanger programmeren om de ontvangen Selcall/Status te tonen.

Om de oproep te beantwoorden, drukt u op de PTT-schakelaar en spreekt u in de microfoon.

Met VOX kontu hands-free zenden. Deze functie kan worden in- ofuitgeschakeld door uw dealer.

VOX-BEDIENING

1 Houd de toets die is geprogrammeerd als [VOX] 2 seconden ingedrukt om de VOX-functie in (ON) ofuit (OFF) te schakelen.
- De VOX-indicator () verschijnt wanneer de VOX-functie is ingeschakeld (ON).
2 Een hoofdtelefoon aansluiten op de zendontvanger.
3 Om te zenden, spreekt u gewoon in de microfoon.
- De zendontvanger herkent geluidsniveauaus afhankelijk van het VOXversterkingsniveau.
4 Wanner u ophoudt met spreken, wordt het uitzenden beeindigd.

VOX-VERSTERKINGSNIVEAU

1 Druk op de toets die is geprogrammeerd als [VOX] wanneer de VOX-functie is ingeschakeld (ON).
- Het huidige VOX-versterkingsniveau worden getoond.
2 Druk op de <B of C> toets om het gewenste VOX-versterkingsniveau te selecteren.
- Het VOX-versterkingsniveau kan worden ingesteld op niveau 1 (lage gevoeligheid) tot en met 10 (hoge gevoeligheid) en op uit. Het standaardniveau is 5.
3 Spreekijdens het aanpassen van hetiveau in de microloon van de hoofdtelefoon om het gevoeligheidsniveau te testen. (Uw stem wordenijdens deze testprocedure Niet uit gezonden.)
- Als de VOX-versterking te gevoelig is, begint het zenden wanner er awhilegrondruis klinkt. Als de microfoon Niet gevoelig genoeg is, worden uw stem Niet opgepikt wanner u begint te spreken.
4 Druk op de S toets om de instelling vast te leggen.

ZENDVERMOGEN

Elk kanaal is geprogrammeerd met hoog of laag zendvermogen. Op kanalen met een hoog zendvermogen drukt u op de toets die is geprogrammeerd als [Laag zendvermogen] om het zendvermogen te wijzigen in laag zendvermogen (u=kunt kanalen voor laag zendvermogen Niet wijzigen voor gebruik van hoog zendvermogen).

• De indicator verschijnt bij gebruik van laag zendvermogen.

OPROEPWAARSCHUWING (ALLEEN FleetSync/ MDC-1200)

De oproepwaarschuwingstoon maakt de leden van uw groep er op attent dat u een oproep aan hetplaatsen bent. Om een oproep te plaatsen met behulp van oproepwaarschuwing:

1 Druk de toets die is geprogrammeerd als [Oproepwaarschuwing] even in en houd deze ingedrukt.

• Laat de toets los om de toonzending te beëindigen.

2 Druk op de PTT-schakelaar en spreek in de microfoon met uw normale stem.

TOETSVERGRENDELING

Houd de toets die is geprogrammeerd voor [Toetsvergrendeling] gedurende 2 seconden ingedrukt om de toetsen van de zendontvanger te vergrendelen. Om de toetsen te ontgrendelen houdt u de toets [Toetsvergrendeling] opnieuw ingedrukt.

• “LOCKED” verschijnt als u op een toets drukt verwijl de toetsen zich vergrendeld.

Opmerking: U(Int) de volgende toetsen en functies blijven gebruiken wonneer toetsvergrendeling is ingeschakeld: [Nood], [Lamp], [Monitoren], [Monitoren tijdelijk], [Squelch uit], [Squelch uit tijdelijk], [Toetsvergrendeling], PTT.

ZEND DE GPS-DATA

Druk op de toets die is geprogrammeerd als [Zend de GPS-data] als de GPS-unit is geinstalleerd om uw positiefdata te zenden maar het basisstation.

NOODOPROEPEN

Als uw zendontvanger is geprogrammeerd met eenoodfunctie, dan kunt uoodoproepen make.

1 Houd de toets die is geprogrammeerd als [Nood] ingedrukt.

• Deijd dat u de Noodtoets ingedrukt要去 houden is afhankelijk van de vertragingstijd die in uw zendontvanger geprogrammeerd is.
• Als de zendontvanger in de Noodfunctie overgaat, schakelt deze maar het noodkanaal en zendtuit op de manier zoals uw zendontvanger is ingesteld door uw dealer.

2 Om de Noodfunctie te verlaten, houdt u opniew de toets [Nood] ingedrukt.

• Als de Noodfunctie het ingestelde aantal cycli doorlopen heeft, eindigt de Noodfunctie automatisch en keert de zendontvanger terug maar de normale modus.

Alleenwerkermodus

Alleenwerkermodus is een veiligheidsoptie ingebouwd in de zendontvanger. Als de zendontvanger gedurende een vooraf ingesteldeperiode Niet wordt bediend, zendt de zendontvanger een toon uit en schakelt automatisch maar de Noodfunctie.

Houd de toets die is geprogrammeerd als [Alleenwerker] gedurende 2 seconden ingedrukt om de Alleenwerkermodus aan of uit te schakelen.

TALK-AROUND

Tijdens een serviceonderbreking (door stroomstoring, enz.)(Int)kunt u blijven communicatoren door de Talk-aroundfunctie te gebruiken. Met Talk-around(Int)kunt u direct met andere zendontvangers communicatoren zonder gebruik van een repeater, voor zover de andere zendontvangers Niet te ver verwijderd zich en er geen natuurlijke hindernissen in de weg staan.

Druk op de toets die is geprogrammeerd als [Talk-around] om de Talk-aroundfunctie in of uit te schakelen.

• De indicator verschijnt wonneer Talk-around is ingeschakeld.

SPRAAKSCRAMBLER

De scrambler voorkomt dat anderen gemakkelijk inluisteren op uw gesprekken. Na activering verrormt de zendontvanger uw stem zodate iemand die maar uw gesprek luistert nicht duidelijk kan verstaan wat u zicht.

Om uw oproep te kunnen verstaan verwijl u de scrambler gebruikt,要去en de andere leden van uw groep ook de scrambler hebben ingeschakeld op hun zendontvangers.

Druk op de toets die is geprogrammeerd als [Scrambler] om de Scrambler-functie in of uit te schakelen.

• De indicator verschijnt wanner de scrambler is ingeschakeld.

U kunt zo nodig de scramblercode van uw zendontvanger wijzigen:

1 Houd de toets die is geprogrammeerd als [Scrambler] gedurende 1 seconde ingedrukt.

• De indicator en de huidige scramblercode verschijnen.

2 Druk op de <B of C> toets om de gewenste scramblercode te selecteren.

3 Druk op de S toets om de(AP) instelling vast te leggen.

• Zorg dat u na het veranderen van uw scramblercode alle leden van uw groep op de hoogte stelt van de nieuwe code zodate zij hunZendontvangers ook opnieuw konnen instellen. De scramblerfunctie werkt nicht correct:tussen zendontvangers die ingesteld zich met verschillende scramblercodes.

Opmerking: Deze functie kan in bepaalde landen nicht worden gebruikt. Neem contact op met uw KENWOOD-dealer voor meer informatie.

MONITOREN/ SQUEELCH UIT

U kurz de toets die is geprogrammeerd als [Monitoren] of [Squelchuit] gebruiken om maar zwakke signalen te luisteren die u bij normale bediening nicht kurz horen en om het volumeniveau aan te passen wonneer er op het gekozen kanaal geen signalen ontvangen worden.

Uw dealer kan een toets programmeren met een van de volgende 4 functies:

• Monitoren: Druk op deze knop om alle signalering uit te schakelen. Druk nogmaals op de toets om terug te keren maar normala gebruik.
• Monitoren tijdelijk: Houd deze knop ingedrukt om alle signalering uit te schakelen. Druk nogmaals op de toets om terug te keren maar de normale gebruiksmode.
• Squelchuit: Druk op de toets om achtergrondruis te horen. Druk nogmaals op de toets om terug te keren maar de normale gebruiksmode.
• Squelchuitijdelijk:Houddeze toets ingedrukt om achtergrondgeruis te horen.Druk nogmaals op de toets om terug te keren aan de normale gebruiksmode.

Squelch-niveau

Als een toets is geprogrammeerd als [Squelch-niveau]kest u het squelch-niveau van uw zendontvanger aanpassen.

1 Druk op de toets die is geprogrammeerd als [Squelch-niveau].

• "SQL.LVL" en het huidige squelch-niveau verschijnen.
  2 Druk op de < B of C > toets om het gewenste squelch-niveau te selecteren van 0 (open) tot en met 9 (dicht).
  3 Druk op de S toets om de(AP) instelling vast te leggen.

ZENDONTVANGER ACHTERGRONDVERLICHTING

Om de weitergrondverlichting van het zendontvangerdisplay en de numerieke toetsen van het voorpaneel aan te zetten drukt u op de als [Lamp] geprogrammeerde toets.

• Het display en het toetsenblok blijven gedurende 5 seconden verlicht. Druk opijdere willekeurige andere toets dan de PTT-schakelaar en de aan/uitschakelaar/ volumeknop terwijl de achtergrundverlichting is ingeschakeld om de timer in te stellen op 5 seconden.

Als Automatische anschergrundverlichting is ingeschakeldkest u de_achtergrondverlichting van de zendontvanger onmiddelijk uitzetten door te drukken op de toets [Lamp].

DIRECTE ZONE-KANAAL

Druk op de toets die is geprogrammeerd als [Direkte zone-kanaal] om direct het laagste kanaal of de laagste zone te selecteren.

BEDIENINGEN OP DE AchTERGROND

TIME-OUT TIMER (TOT)

De Time-out-timer worden gebruikt om te voorkomen dat een kanaal voor langeijd worden gebruiken. Als u gedurende een vooraf ingesteldeijd ononderbroken zendt, onderbreekt de zendontvanger het zenden en hoort u een waarschuwingstoon. Laat de PTT-schakelaar los.

LADINGBESPARING

Mits geactiveerd door uw dealer, vermindert de batterijbesparingsfunctie het stroomgebruik wonneer geen signaal aanwezig is en er gedurende 5 seconden geen bediening wordenuitgevoerd. Wonneer een signaal worden ontvangen of een bediening wordenuitgevoerd, schakelt de batterijbesparing UIT.

Opmerking: Wanner de ladingbesparing actief is, kan de LED-indicator groen knipperen wanner uw zendontvanger een QT/DQT-signal ontvangt dat Niet overeenkomt met de QT/DQT-installung van uw zendontvanger.

BATTERIJSPANNING INDICATOR

De batterijspanning indicator toont de resterende batterijspanning, zoals hieronder weergegeven.

Hoog Voldoende Laag

Zeer laag (knipperend)

Vervang de batterijen of laadt deze op wanner de batterijspanning zeer laag is. Mits geactiveerd door uw dealer klinkt erijdens verzending en bij lage batterijspanning elke 30 seconden een waarschuwingstoon en knippert de LED-indicator rood.

SIGNALSTERKTE INDICATOR

De signalsterkte indicator geeft de sterkte van de ontvangen oproepen wee, zoals hieronder weergegeven.

Sterk Medium Zwak Zeer zwak

KANAAL BEZET BLOKKERING (BCL)

Als BCL door uw dealer ingesteld is,(Intucht u Niet zenden als het kanaal al in gebruik is. Gebruik een ander kanaal of wacht tot het kanaal vrijkomt.

COMPANDER

Indien deze functie is geprogrammeerd voor een kanaal door uw dealer verwijdert de compander te veel aan ruis van gezonden signalen voorhelderdere signalen.

PTT ID

PTT ID is de unique ID-code van de zendontvanger die ie dedere keer wordt verzonden wanner u op de PTT-schakelaar drukt en/of deze loslaat.
