Type product	Portofoon (digitale zendontvanger)
Merk	Kenwood
Model	TKD740
Voeding	12 V DC (negatieve massa)
Aanbevolen zekering	10 A
Meegeleverde voedingskabel	Ja (met zekeringen)
Meegeleverde accessoires	DC-voedingskabel (met zekeringen), montagebeugel, set schroeven, gebruikershandleiding
Belangrijkste functies	Zenden en ontvangen, zone- en kanaalselectie, volume-instelling, monitor, groeps-/individuele oproep, scannen, scrambler, squelch
Weergave	Digitale display met zone, kanaal, modusindicatoren
Microfoonaansluiting	Ja
Externe luidsprekeraansluiting	Ja
Antenneconnector	Ja
TX/RX-indicator	Rood (zenden), groen (ontvangen), oranje (signaaloproep)
PTT-toets	Ja
Voertuiginstallatie	Meegeleverde montagebeugel, bevestiging met schroeven
Veiligheidsmaatregelen	Niet gebruiken in explosieve atmosfeer, niet zenden in de buurt van ontstekers, RF-brandwonden vermijden
Onderhoud	Niet demonteren, vermijd direct zonlicht, niet in de buurt van warmtebronnen plaatsen
Conformiteit	Richtlijn 2014/53/EU

Veelgestelde vragen - TKD740 KENWOOD

Hoe zet ik de Kenwood TKD740 aan?

Druk op de aan/uit-toets (schakelaar). Om uit te schakelen, druk nogmaals op dezelfde toets.

Hoe stel ik het volume in?

Gebruik de geprogrammeerde toetsen Volume omhoog en Volume omlaag om het geluidsniveau aan te passen.

Hoe selecteer ik een kanaal?

Gebruik de geprogrammeerde toetsen Kanaal omhoog en Kanaal omlaag om door de kanalen te bladeren. Het kanaalnummer wordt weergegeven.

Hoe zend ik een bericht uit?

Selecteer het gewenste kanaal, druk op de PTT-schakelaar en spreek in de microfoon. Laat los om te luisteren.

Hoe ontvang ik een oproep?

Selecteer het kanaal. Als de signalering overeenkomt, hoort u de oproep. Voor individuele oproepen klinkt er een toon; druk op PTT om te antwoorden.

Welke accessoires worden meegeleverd met de TKD740?

De set bevat: DC-voedingskabel met zekeringen, montagebeugel, set schroeven (4 zelftappende schroeven 5x16 mm, 4 inbusschroeven M4x6 mm met ringen), en de gebruikershandleiding.

Welke voeding is nodig voor deze portofoon?

Het apparaat werkt op een 12 V DC systeem met negatieve massa. Gebruik uitsluitend de meegeleverde voedingskabel of een optionele KENWOOD-kabel.

Kan ik de portofoon gebruiken tijdens het rijden?

Het wordt afgeraden om het apparaat tijdens het rijden in te stellen. Controleer de lokale regelgeving, omdat gebruik verboden kan zijn.

Hoe installeer ik de TKD740 in een voertuig?

Bevestig de montagebeugel met de meegeleverde schroeven, sluit de antenne en de voedingskabel aan, schuif het apparaat in de beugel en draai de inbusschroeven vast.

Wat te doen bij abnormale geur of rook?

Schakel de zendontvanger onmiddellijk uit en neem contact op met uw erkende KENWOOD-dealer.

GEBRUIKSAANWIJZING TKD740 KENWOOD

JVCKENWOOD Nederland B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, Nederland

Importer

JVCKENWOOD U.K. Limited

12 Priestley Way, London NW2 7BA, United Kingdom

Importeur

Leuvensesteenweg 248J, 1800 Vilvoorde, België

JVCKENWOOD Nederland B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, Nederland

Manufacturer

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

VHF DIGITAL TRANSCEIVER

TK-D740

UHF DIGITAL TRANSCEIVER

TK-D840

USER GUIDE

Schakel de zendontvanger uit wanneer u brandstof tankt of wanneer u parkeert bij een tankstation. Vervoer geen vaten met extra brandstof in de koffer van het voertuig als de zendontvanger in de koffer is gemonteerd.

♦ LETSELS VEROORZAAKT DOOR UITZENDINGEN OP RADIOFREQUENTIES

De zendontvanger niet gebruiken wanneer iemand dicht bij de antenne staat of die aanraakt, anders bestaat gevaar van brandwonden of andere lichamelijke letsels tengevolge van de radiogolven.

◆ DYNAMIETONTSTEKERS

Het gebruik van de zendontvanger op minder dan 150 m afstand van dynamietontstekers kan die doen ontploffen. Schakel de zendontvanger uit wanneer u zich in een omgeving bevindt waar gecontroleerde ontploffi ngen worden uitgevoerd of op plekken waar borden zijn aangebracht met de waarschuwing "TWEEWEGSRADIO'S UITSCHAKELEN". Als u ontstekers vervoert in uw voertuig, zorg ervoor dat die zijn opgeborgen in een metalen kist met inwendige bekleding. Voer geen uitzendingen uit wanneer de ontstekers in de kist worden gelegd of eruit worden gehaald.

Deze Gebruikershandleiding beschrijft alleen de basisbediening van uw radio. Raadpleeg de plaats van aankoop voor informatie over aanpassingen die mogelijk aan uw radio werden toegevoegd. Zie de volgende website voor een gedetailleerde Gebruiksaanwijzing (User Manual).

http://manual.kenwood.com/en_contents/search/keyword

KENNISGEVING

Deze apparatuur voldoet aan de vereisten van Richtlijn 2014/53/EU.

Voor deze apparatuur is een licentie nodig en is bedoeld voor gebruik in onderstaande landen.

AT BE DK FI		FR DE	GR IS	E IT LI	LU
NL	NO	PT	ES	SE	CH	GB	CY	CZ	EE	HU	LV
LTM	T PL SK	SI BG	RO HR	TR

HARTELIJK DANK

Wij danken u voor uw beslissing KENWOOD te kiezen voor uw digitale zendontvanger toepassingen.

INHOUDSOPGAVE

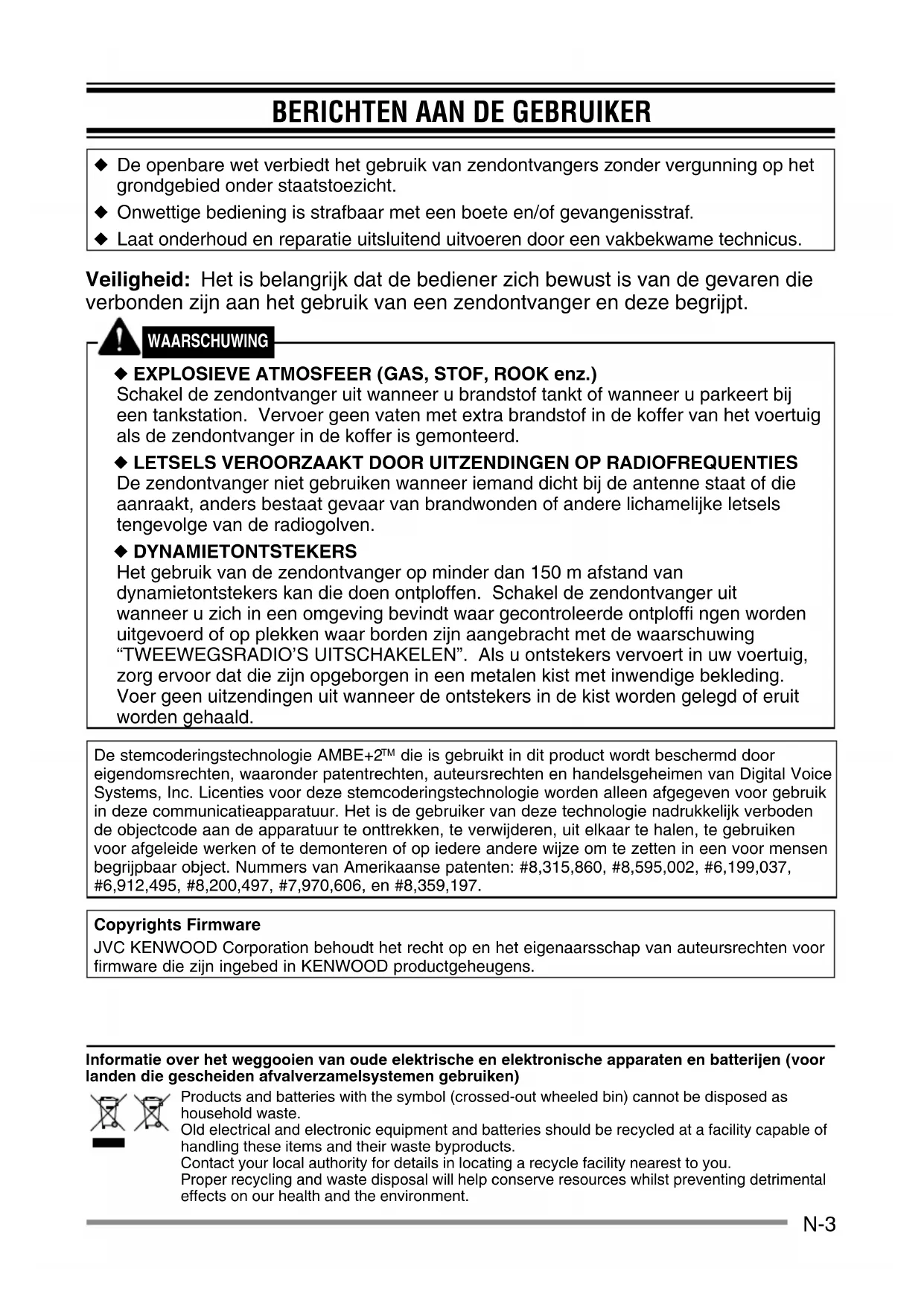

◆ De openbare wet verbiedt het gebruik van zendontvangers zonder vergunning op het grondgebied onder staatstoezicht.
◆ Onwettige bediening is strafbaar met een boete en/of gevangenisstraf.
◆ Laat onderhoud en reparatie uitsluitend uitvoeren door een vakbekwame technicus.

Veiligheid: Het is belangrijk dat de bediener zich bewust is van de gevaren die verbonden zijn aan het gebruik van een zendontvanger en deze begrijpt.

WAARSCHUWING

Schakel de zendontvanger uit wanneer u brandstof tankt of wanneer u parkeert bij een tankstation. Vervoer geen vaten met extra brandstof in de koffer van het voertuig als de zendontvanger in de koffer is gemonteerd.

♦ LETSELS VEROORZAAKT DOOR UITZENDINGEN OP RADIOFREQUENTIES

De zendontvanger niet gebruiken wanneer iemand dicht bij de antenne staat of die aanraakt, anders bestaat gevaar van brandwonden of andere lichamelijke letsels tengevolge van de radiogolven.

◆ DYNAMIETONTSTEKERS

Het gebruik van de zendontvanger op minder dan 150 m afstand van dynamietontstekers kan die doen ontploffen. Schakel de zendontvanger uit wanneer u zich in een omgeving bevindt waar gecontroleerde ontploffi ngen worden uitgevoerd of op plekken waar borden zijn aangebracht met de waarschuwing "TWEEWEGSRADIO'S UITSCHAKELEN". Als u ontstekers vervoert in uw voertuig, zorg ervoor dat die zijn opgeborgen in een metalen kist met inwendige bekleding. Voer geen uitzendingen uit wanneer de ontstekers in de kist worden gelegd of eruit worden gehaald.

De stemcoderingstechnologie AMBE+2™ die is gebruikt in dit product wordt beschermd door eigendomsrechten, waaronder patentrechten, auteursrechten en handelsgeheimen van Digital Voice Systems, Inc. Licenties voor deze stemcoderingstechnologie worden alleen afgegeven voor gebruik in deze communicatieapparatuur. Het is de gebruiker van deze technologie nadrukkelijk verboden de objectcode aan de apparatuur te onttrekken, te verwijderen, uit elkaar te halen, te gebruiken voor afgeleide werken of te demonteren of op iedere andere wijze om te zetten in een voor mensen begrijpbaar object. Nummers van Amerikaanse patenten: #8,315,860, #8,595,002, #6,199,037, #6,912,495, #8,200,497, #7,970,606, en #8,359,197.

Copyrights Firmware

JVC KENWOOD Corporation behoudt het recht op en het eigenaarsschap van auteursrechten voor firmware die zijn ingebed in KENWOOD productgeheugens.

Informatie over het weggooien van oude elektrische en elektronische apparaten en batterijen (voor landen die gescheiden afvalverzamelsystemen gebruiken)

Neem de volgende voorzorgsmaatregelen in acht om brand, lichamelijk letsel en schade aan de zendontvanger te vermijden.

• Niet trachten de zendontvanger te confi gureren terwijl u het voertuig bestuurt, dat is te gevaarlijk.
• Haal in geen geval de zendontvanger uit elkaar en breng geen wijzigingen aan.
• Stel de zendontvanger niet gedurende lange perioden bloot aan direct zonlicht en plaats hem nooit dicht bij verwarmingsapparaten.
• Als de zendontvanger een abnormale geur of rook verspreidt, schakel hem dan onmiddellijk uit en neem contact op met uw KENWOOD-dealer.
• Gebruik van de zendontvanger tijdens het rijden kan in strijd zijn met de verkeersregels. Controleer en volg de verkeersregels die van kracht zijn waar u zich bevindt.
• Gebruik geen opties die niet gespecifi ceerd zijn door KENWOOD. Bewaar de plastic verpakking van deze apparatuur niet op plaatsen waar kleine kinderen het kunnen pakken. Kleine kinderen kunnen stikken wanneer ze het plastic over hun gezicht trekken.
• Plaats de zendontvanger niet op een instabiele ondergrond.
• Bescherm uw gehoor en houd het volume zo laag als mogelijk.
• Schakel de zendontvanger eerst altijd uit voordat u optionele accessoires installeert.
• Gooi batterijen beslist op milieuvriendelijke wijze in overeenstemming met de regels in uw land of gebied weg.

LET OP

◆ De zendontvanger werkt alleen in 12 V-systemen met negatieve aarding! Controleer de polariteit van de batterij en de spanning van het voertuig alvorens de zendontvanger te installeren.
- Gebruik alleen de bijgeleverde gelijkstroomkabel of een optionele KENWOOD-gelijkstroomkabel.
◆ De zekeringhouder van de gelijkstroomkabel niet afsnijden of verwijderen.
◆ Hang de microfoondraad niet om uw nek als u in de buurt bent van apparaten waarin de draad kan verstrikken.

WAARSCHUWING

Voor de veiligheid van de passagiers, installeer de zendontvanger stevig met behulp van de bijgeleverde montagebeugel en schroevenset, op dusdanige wijze dat de zendontvanger niet los kan raken bij een botsing.

APPARAAT UITPAKKEN EN CONTROLEREN

Opmerking:

◆ De informatie met betrekking tot het uitpakken is bestemd voor uw KENWOOD-dealer, een erkend KENWOOD-servicecentrum of de fabriek.

Pak de zendontvanger voorzichtig uit. Wij adviseren u de onderdelen die in onderstaande lijst vermeld staan te identifi ceren voordat u het verpakkingsmateriaal weggooit. Als onderdelen ontbreken of tijdens het vervoer beschadigd zijn, moet u onmiddellijk een schadeclaim indienen bij de vervoerder.

BIJGELEVERDE ACCESSOIRES

Gelijkstroomkabel (met zekeringen) 1

• 10A-zekering .... 2

Montagebeugel 1

Schroevenset

• Plaatschroef 5 x 16 mm. 4
• Zeskantschroef met sluitring M4 x 6 mm. 4
• Veerring 4
• Platte ring 4

Gebruikershandleiding....1

VOORBEREIDING

WAARSCHUWING

Allerhande elektronische uitrustingen van uw voertuig kunnen slecht gaan functioneren als ze onvoldoende worden beschermd tegen de radiogolfenergie die bij het zenden voorhanden is. Typische voorbeelden zijn de elektronische brandstofi nspuiting, ABS- remsystemen en de snelheidsregeling. Als uw voertuig zulke uitrustingen heeft, raadpleeg de dealer van het merk van het voertuig en doe een beroep op hem om te bepalen of die systemen zullen werken tijdens het zenden.

Aansluiten voedingskabel

LET OP

De zendontvanger werkt alleen in 12V-systemen met negatieve aarding! Controleer de polariteit van de accu en de spanning van het voertuig alvorens de zendontvanger te installeren.

1 Zoek naar een bestaande opening op een geschikte plek in het schutbord, waar de voedingskabel doorheen kan worden gevoerd.
- Als geen gat voorhanden is, gebruik een cirkelsnijder om een gat te maken en plaats vervolgens een rubberen doorvoertulle.
2 Voer de voedingskabel door het schutbord naar de motorruimte.
3 Sluit de rode draad aan op de plus (+) accupool en de zwarte draad op de min (-) accupool.
- Plaats de zekering zo dicht mogelijk bij de accu.
4 Wikkel het teveel aan kabel op en maak deze vast met een bevestigingsband.
- Zorg ervoor dat de kabels nog lang genoeg zijn om de zendontvanger voor servicewerkzaamheden te kunnen verwijderen zonder de voeding af te koppelen.

Installeren van de zendontvanger

WAARSCHUWING

Voor de veiligheid van de passagiers, installeer de zendontvanger stevig met behulp van de bijgeleverde montagebeugel en schroevenset, op dusdanige wijze dat de zendontvanger niet los kan raken bij een botsing.

Opmerking:

◆ Alvorens de zendontvanger te installeren, controleer hoe ver de schroeven uitsteken onder het oppervlak. Let er bij het boren van montagegaten op geen schade te veroorzaken aan de bedrading of onderdelen van het voertuig.

1 Markeer de plaats van de gaten in het schutbord, door de montagebeugel te gebruiken als sjabloon. Maak de gaten met een boor van diameter 4,2 mm en bevestig vervolgens de montagebeugel met de bijgeleverde schroeven. • Monteer de zendontvanger op een plek die gemakkelijk bereikbaar is voor de gebruiker en waar er voldoende plaats is achter de zendontvanger voor de kabelaansluitingen.

2 Sluit de antenne en de bijgeleverde voedingskabel aan op de zendontvanger.
3 Schuif de zendontvanger in de montagebeugel en bevestig hem met de bijgeleverde zeskantschroeven.
4 Monteer een optionele microfoon-ophanghaak op een plek binnen handbereik van de gebruiker.

- De optionele microfoon en microfoonkabel moeten worden gemonteerd op een plek waar de veilige besturing van het voertuig niet wordt gehinderd.

LET OP

Bij het vervangen van de zekering in de gelijkstroomkabel, zorg ervoor die te vervangen met een zekering van dezelfde waarde. Vervang de zekering nooit met een van hogere waarde.

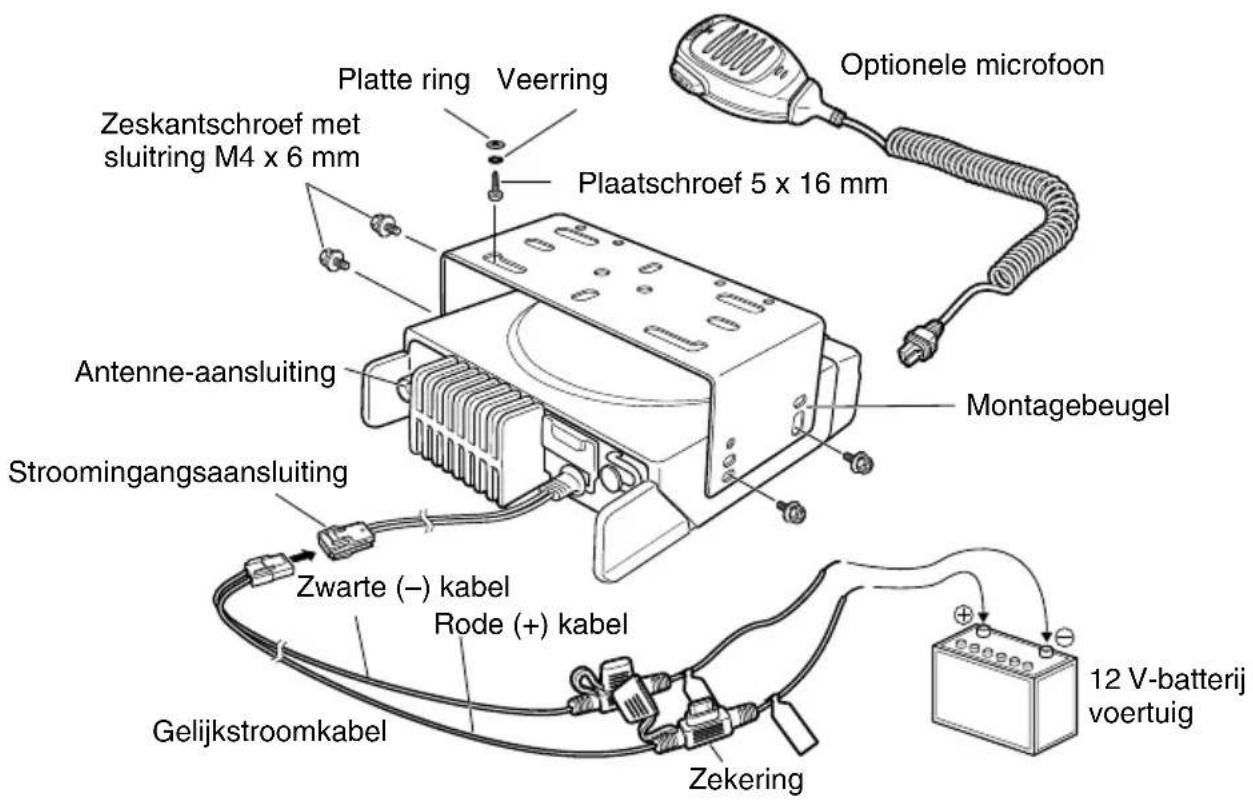

Platte ring Veerring Zeskantschroef met sluitring M4 x 6 mm Plaatschroef 5 x 16 mm Antenne-aansluiting Stroomingangsaansluiting Zwarte (−) kabel Rode (+) kabel Gelijkstroomkabel Zekering Optionele microfoon Montagebeugel 12 V-batterij voertuig

KENNISMAKING

① Aan/uit-schakelaar

Druk op deze schakelaar om de zendontvanger AAN of UIT te schakelen.

② Toetsen√

Druk op deze toetsen om hun programmeerbare functies te activeren.

③ Display

Zie pagina 9.

④ Toetsen ↗/ ↙

Druk op deze toetsen om hun programmeerbare functies te activeren.

⑤ TX/RX-indicator

Licht rood op bij het zenden. Licht groen op bij het ontvangen van een signaal. Knippert oranje bij het ontvangen van een optionele signaleringsoproep.

⑥ Microfoon-aansluiting

Steek de microfoonstekker in deze aansluiting.

⑦ Status-indicator

Licht op bij een specifi eke modus, op basis van de programmering door de dealer.

⑧ Toetsen S / A / / △

Druk op deze toetsen om hun programmeerbare functies te activeren.

⑨ Luidspreker

Interne luidspreker.

⑩ PTT-schakelaar

Druk op deze schakelaar en spreek vervolgens in de microfoon om een station op te roepen.

⑪ Antenne-aansluiting

Verbind de antenne met deze aansluiting.

⑫ ACC-aansluiting

Verbind de ACC met deze aansluiting, via de KCT-60.

⑬ Externe luidsprekeraansluiting

Verbind een externe luidspreker met deze aansluiting.

⑭ Stroomingangsaan-sluiting

Verbind de gelijkstroomkabel met deze aansluiting.

DISPLAY

Het display toont het zone-/kanaalnummer en 2 stippen voor het tonen van de diverse bedieningsfuncties.

Display	Beschrijving Display Beschrijving
	Zonedisplay (Zone 1)		Verschijnt wanneer een kanaal van de scanlijst is verwijderd. (cd)
	Kanaaldisplay (Kanaal 16)		Verschijnt wanneer de Lone Worker-functie is geactiveerd. (Ln)
	Verschijnt tijdens het scannen. (Sc)		Verschijnt bij het verzenden van data. (dt)
	Verschijnt wanneer de transceiver non-actief is. (St)		Verschijnt wanneer een kanaal bezet is.
	Verschijnt wanneer de transceiver is ingeschakeld. Er is een wachtwoord voor de transceiver geprogrammeerd. (PS)		Het geselecteerde kanaal is het prioriteitskanaal. (P)
	Verschijnt wanneer de Squelch Level-instelling is geactiveerd. (SL)		Verschijnt wanneer de Scrambler-functie is geactiveerd. (Sr)
	Verschijnt wanneer de Talk Around-functie is geactiveerd. (tA)		Verschijnt wanneer de Scrambler code-functie is geactiveerd. (co)
	Verschijnt wanneer de Horn Alert-functie is geactiveerd. (HA)		Verschijnt wanneer de mededeling is voltooid. (Ed)
	Verschijnt wanneer de Public Address-functie is geactiveerd. (PA)		Verschijnt wanneer de Call Interrupt-functie is geactiveerd. (It)
	Verschijnt wanneer de AUX-functie is geactiveerd. (AU)		Verschijnt wanneer de externe luidspreker is gekozen. (SP)
	Verschijnt wanneer een kanaal aan de scanlijst is toegevoegd. (cA)

BASISBEDIENING

IN/UITSCHAKELEN

Druk op de schakelaar [∅ om de zendontvanger AAN te zetten.

Druk opnieuw op [dom de zendontvanger UIT te schakelen.

VOLUME INSTELLEN

Druk op de toets [Volume omhoog] om het volume te verhogen. Druk op de toets [Volume omlaag] om het volume te verlagen.

ZONE EN KANAAL SELECTEREN

Selecteer de gewenste zone en het kanaal met de toetsen die geprogrammeerd zijn als [Zone omhoog]/ [Zone omlaag] en [Kanaal omhoog]/ [Kanaal omlaag].

- “G1” (Zone 1)/ “16” (Kanaal 16) verschijnt op het display.

ZENDEN

1 Selecteer de gewenste zone en kanaal.
2 Druk op de toets die is geprogrammeerd als [Monitoren] of [Squelch uit] om te controleren of het kanaal vrij is.

- Als het kanaal bezet is, wacht u tot het vrij is.

3 Druk op de PTT-schakelaar en spreek in de microfoon. Laat de PTT-schakelaar los om te ontvangen.

- Voor de beste geluidskwaliteit houdt u de zendontvanger ongeveer 3 \~ 4 cm van uw mond.

ONTVANGEN

Selecteer de gewenste zone en het gewenste kanaal. Als signalering niet is geprogrammeerd op het geselecteerde kanaal hoort u alleen een oproep als het ontvangen signaal overeenkomt met de instellingen van uw zendontvanger.

Ontvangen van groepsoproepen

Als u een groepsoproep ontvangt en de ID van de ontvangende groep komt overeen met die van de instelling van uw zendontvanger, kunt u de stem van de oproeper horen.

Ontvangen van individuele oproepen

Als u een individuele oproep ontvangt, klinkt er een beltoon. Als u een oproep wilt beantwoorden, houdt u de PTT-schakelaar ingedrukt en spreekt u in de zendontvanger zoals bij een normale zending.
