Produkttyp	Funkgerät (digitaler Sende-Empfänger)
Marke	Kenwood
Modell	TKD740
Stromversorgung	12 V Gleichspannung (negative Masse)
Empfohlene Sicherung	10 A
Mitgeliefertes Stromkabel	Ja (mit Sicherungen)
Mitgeliefertes Zubehör	Gleichstromkabel (mit Sicherungen), Montagehalterung, Schraubensatz, Bedienungsanleitung
Hauptfunktionen	Senden und Empfangen, Zonen- und Kanalauswahl, Lautstärkeeinstellung, Überwachung, Gruppen-/Einzelruf, Scan, Scrambler, Stummschaltung
Display	Digitalanzeige mit Zone, Kanal, Modusanzeigen
Mikrofonbuchse	Ja
Externer Lautsprecheranschluss	Ja
Antennenanschluss	Ja
TX/RX-Anzeige	Rot (Senden), Grün (Empfangen), Orange (Signalisierungsruf)
PTT-Taste	Ja
Fahrzeugeinbau	Mitgelieferte Montagehalterung, Schraubbefestigung
Sicherheitshinweise	Nicht in explosionsgefährdeter Atmosphäre verwenden, nicht in der Nähe von Zündern senden, HF-Verbrennungen vermeiden
Wartung	Nicht zerlegen, direkte Sonneneinstrahlung vermeiden, nicht in der Nähe von Wärmequellen platzieren
Konformität	Richtlinie 2014/53/EU

Häufig gestellte Fragen - TKD740 KENWOOD

Wie schalte ich das Kenwood TKD740 ein?

Drücken Sie die Einschalttaste (Schalter). Zum Ausschalten drücken Sie erneut dieselbe Taste.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die programmierten Tasten Lautstärke hoch und Lautstärke runter, um die Lautstärke anzupassen.

Wie wähle ich einen Kanal aus?

Verwenden Sie die programmierten Tasten Kanal hoch und Kanal runter, um durch die Kanäle zu blättern. Die Kanalnummer wird angezeigt.

Wie sende ich eine Nachricht?

Wählen Sie den gewünschten Kanal, drücken Sie den PTT-Schalter und sprechen Sie ins Mikrofon. Loslassen zum Hören.

Wie empfange ich einen Anruf?

Wählen Sie den Kanal. Wenn die Signalisierung übereinstimmt, hören Sie den Anruf. Bei Einzelrufen ertönt ein Ton; drücken Sie PTT, um zu antworten.

Welches Zubehör wird mit dem TKD740 mitgeliefert?

Das Set enthält: Gleichstromkabel mit Sicherungen, Montagehalterung, Schraubensatz (4 Blechschrauben 5x16 mm, 4 Sechskantschrauben M4x6 mm mit Unterlegscheiben) und die Bedienungsanleitung.

Welche Stromversorgung wird für dieses Funkgerät benötigt?

Das Gerät arbeitet mit einem 12 V Gleichspannung mit negativer Masse-System. Verwenden Sie nur das mitgelieferte Stromkabel oder ein optionales KENWOOD-Kabel.

Kann ich das Funkgerät während der Fahrt benutzen?

Es wird davon abgeraten, das Gerät während der Fahrt einzustellen. Überprüfen Sie die örtlichen Vorschriften, da die Nutzung verboten sein kann.

Wie installiere ich das TKD740 in einem Fahrzeug?

Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben, schließen Sie die Antenne und das Stromkabel an, schieben Sie das Gerät in die Halterung und ziehen Sie die Sechskantschrauben fest.

Was tun bei ungewöhnlichem Geruch oder Rauch?

Schalten Sie den Sende-Empfänger sofort aus und wenden Sie sich an Ihren autorisierten KENWOOD-Händler.

BEDIENUNGSANLEITUNG TKD740 KENWOOD

JVCKENWOOD Deutschland GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, Deutschland

Importador

JVCKENWOOD Ibérica S.A.

Carretera de Rubi, 88 Planta 1A, 08174 Sant Cugat del Vallès Barcelona, España

Importateur

JVCKENWOOD France S.A.S.

7 Allee des Barbanniers 92230 Gennevilliers, France

Importatore

JVCKENWOOD Italia S.p.A.

In dieser Anwenderanleitung sind die Grundfunktionen Ihres

Mobilfunkgeräts beschrieben. Fragen Sie Ihren Händler nach

Informationen über individuelle Zusatzfunktionen, mit denen

Ihr Mobilfunkgerät ausgestattet sein kann. Eine detaillierte

Bedienungsanleitung (User Manual) finden Sie bei der folgenden URL.

http://manual.kenwood.com/en_contents/search/keyword

HINWEIS

Dieses Gerät erfüllt die grundlegenden Anforderungen der Direktive 2014/53/EU.

Für dieses Gerät ist eine Lizenz erforderlich; es ist für die Verwendung in den unten aufgeführten Ländern vorgesehen.

AT BE DK FI		FR DE	GR IS	IE IT LI	LU
NL	NO	PT	ES	SE	CH	GB	CY	CZ	EE	HU	LV
LTM	T PL SK	SI BG	RO HR	TR

VIELEN DANK

Wir freuen uns, dass Sie sich für ein Digitalfunkgerät von KENWOOD entschieden haben.

INHALT

HINWEISE AN DEN BENUTZER ....3

VORSICHTSMASSREGELN 4

AUSPACKEN UND PRÜFEN DER AUSRÜSTUNG ....5

MITGELIEFERTES ZUBEHÖR 5

VORBEREITUNGEN....6

AUSRICHTUNG 8

VORDER- UND RÜCKANSICHT 8

ANZEIGE....9

GRUNDLEGENDE BEDIENUNG 10

EIN-/AUSSCHALTEN....10

LAUTSTÄRKE EINSTELLEN 10

ZONE UND KANAL AUSWÄHLEN 10

SENDEN 10

EMPFANGEN 10

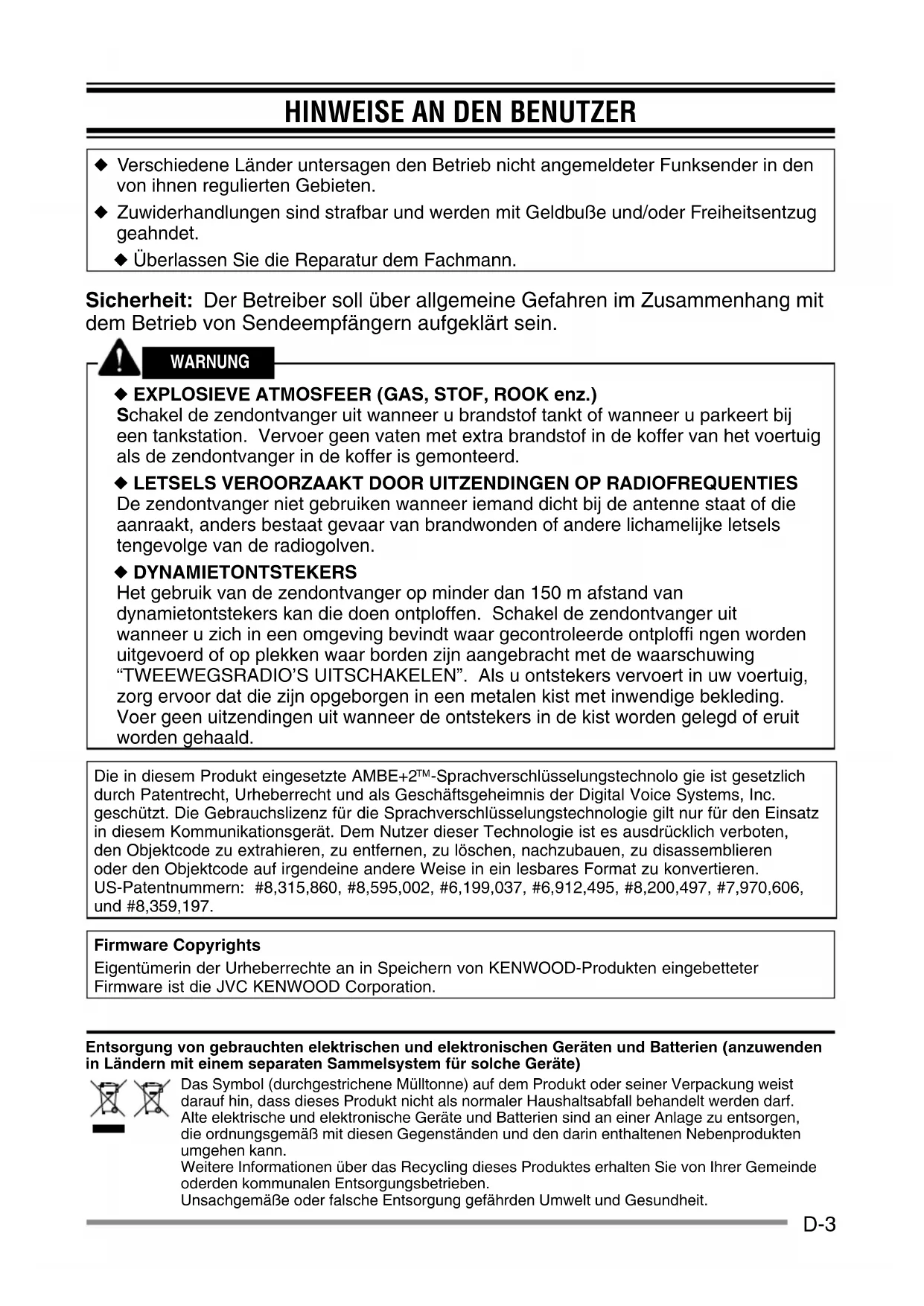

HINWEISE AN DEN BENUTZER

♦ Verschiedene Länder untersagen den Betrieb nicht angemeldeter Funksender in den von ihnen regulierten Gebieten.
◆ Zuwiderhandlungen sind strafbar und werden mit Geldbuße und/oder Freiheitsentzug geahndet.
◆ Überlassen Sie die Reparatur dem Fachmann.

Sicherheit: Der Betreiber soll über allgemeine Gefahren im Zusammenhang mit dem Betrieb von Sendeempfängern aufgeklärt sein.

WARNUNG

Die in diesem Produkt eingesetzte AMBE+2™-Sprachverschlüsselungstechnolo gie ist gesetzlich durch Patentrecht, Urheberrecht und als Geschäftsgeheimnis der Digital Voice Systems, Inc. geschützt. Die Gebrauchslizenz für die Sprachverschlüsselungstechnologie gilt nur für den Einsatz in diesem Kommunikationsgerät. Dem Nutzer dieser Technologie ist es ausdrücklich verboten, den Objektcode zu extrahieren, zu entfernen, zu löschen, nachzubauen, zu disassembledieren oder den Objektcode auf irgendeine andere Weise in ein lesbares Format zu konvertieren. US-Patentnummern: #8,315,860, #8,595,002, #6,199,037, #6,912,495, #8,200,497, #7,970,606, und #8,359,197.

Firmware Copyrights

Eigentümerin der Urheberrechte an in Speichern von KENWOOD-Produkten eingebetteter Firmware ist die JVC KENWOOD Corporation.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf. Alte elektrische und elektronische Geräte und Batterien sind an einer Anlage zu entsorgen, die ordnungsgemäß mit diesen Gegenständen und den darin enthaltenen Nebenprodukten umgehen kann.

Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit.

VORSICHTSMASSREGELN

Verhüten Sie Feuer, Personen- und Sachschäden:

• Nehmen Sie an dem Gerät keine Einstellungen vor während Sie das Fahrzeug lenken. Es besteht Unfallgefahr.
• Zerlegen oder modifi zieren Sie den Transceiver nicht.
• Den Transceiver vor direkter Sonneneinstrahlung schützen und von Wärmequellen fernhalten.
• Wenn der Transceiver auffällig riecht oder raucht, schalten Sie das Gerät bitte sofort aus und wenden sich an Ihren KENWOOD-Händler.
• In bestimmten Ländern ist dem Fahrzeugführer laut Straßenverkehrsordnung der Gebrauch eines Transceivers während der Fahrt untersagt. Beachten Sie die örtlich geltenden Bestimmungen.
• Verwenden Sie nur von KENWOOD empfohlenes Zubehör.
• Legen Sie nicht die Plastiktüte zum Verpacken dieses Geräts an Orten ab, wo sie in Reichweite kleiner Kinder ist. Wenn Kinder die Tüte über den Kopf ziehen, besteht Erstickungsgefahr.
• Legen Sie den Transceiver nicht auf einer instabilen Fläche ab.
• Stellen Sie die Lautstärke nicht höher als nötig ein, um Ihr Gehör zu schützen.
• Schalten Sie den Transceiver zum Anschluss von Zubehör immer aus.
• Bei der Entsorgung der Batterien sind die anwendbaren gesetzlichen Vorschriften und örtlichen Bestimmungen Ihres Landes bzw. Ihrer Region einzuhalten.

VORSICHT

Der Transceiver ist nur für ein 12-V-Netz mit negativer Masse ausgelegt! Überprüfen Sie vor dem Einbau des Transceivers die Polarität der Batterie und die Bordspannung.
◆ Verwenden Sie nur das mitgelieferte Gleichstromversorgungskabel oder ein optionales KENWOOD Gleichstromversorgungskabel. Der Sicherungshalter am Gleichstromversorgungskabel darf nicht entfernt werden.
♦ Legen Sie sich das Mikrofonkabel nicht um den Hals, wenn Gefahr besteht, dass sich das Kabel bei der Arbeit in Maschinenteilen verfängt.

WARNUNG

Der Transceiver muss mit Hilfe der mitgelieferten Einbauhalterung und Schraubensatz sicher und so befestigt werden, dass er sich bei einem Aufprall nicht lösen und Fahrzeuginsassen gefährden kann.

AUSPACKEN UND PRÜFEN DER AUSRÜSTUNG

Hinweis:

◆ Die folgenden Empfehlungen richten sich an Ihren KENWOOD-Händler, einen KENWOOD-Vertragskundendienst oder das Werk.

Packen Sie den Transceiver vorsichtig aus. Wir empfehlen, dass Sie die Lieferung anhand der folgenden Liste auf Vollständigkeit prüfen, bevor Sie das Verpackungsmaterial entsorgen. Falls Teile fehlen oder Transportschäden festgestellt werden, reklamieren Sie diesen Umstand bitte umgehend beim Spediteur.

MITGELIEFERTES ZUBEHÖR

Gleichstromversorgungskabel (mit Sicherungen) 1

- Sicherung 10 A .... 2

Einbauhalterung 1

Schraubensatz

• 5 x 16 mm-Schneidschraube....4
• M4 x 6 mm-Sechskantschraube mit Unterlegscheibe .... 4
  • Federscheibe....4
• Unterlegscheibe.... 4

Anwenderanleitung 1

VORBEREITUNGEN

WARNUNG

Elektronische Einrichtungen in Ihrem Fahrzeug, die nicht ausreichend vor Hochfrequenzenergie geschützt sind, können beim Senden gestört werden. Typische Beispiele sind die elektronische Kraftstoffeinspritzanlage, das Antiblockiersystem und der Tempomat. Wenn solche Systeme in Ihrem Fahrzeug verbaut sind, erkundigen Sie sich bitte bei einem Händler der Fahrzeugmarke, ob die normale Funktion gewährleistet ist.

Stromkabelanschluss

VORSICHT

Der Transceiver ist ausschließlich für ein 12-V-Netz mit negativer Masse ausgelegt! Überprüfen Sie vor dem Einbau des Transceivers die Polarität der Batterie und die Bordspannung.

1 Prüfen Sie, ob eine geeignete Öffnung in der Trennwand vorhanden ist, durch die das Stromkabel geführt werden kann.
- Legen Sie ggf. mit einer Lochsäge ein Loch an, und setzen Sie eine Gummitülle ein.
2 Führen Sie das Stromkabel durch die Trennwand in den Motorraum.
3 Schließen Sie das rote Kabel an den Pluspol (+) und das schwarze Kabel an den Minuspol (−) der Batterie an.
- Bringen Sie die Sicherung so nah wie möglich an der Batterie an.
4 Legen Sie die Kabelüberlänge zusammen, und befestigen Sie das Bündel mit Kabelbinder.
- Achten Sie darauf, dass die Kabel lang genug bleiben, so dass der Transceiver zur Wartung entnommen werden kann, ohne die Kabel abklemmen zu müssen.

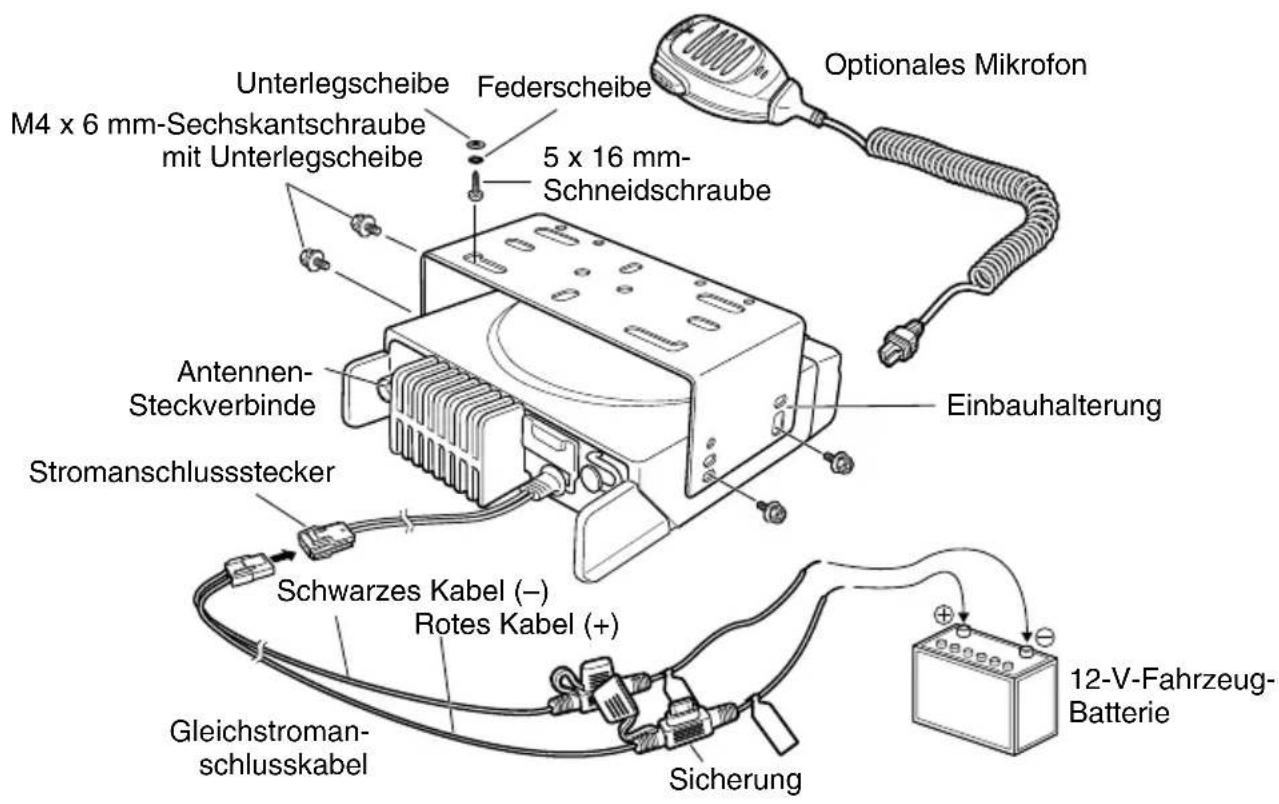

Einbau des Transceivers

WARNUNG

Der Transceiver muss mit Hilfe der mitgelieferten Einbauhalterung und des Schraubensatzes sicher und auf solche Weise befestigt werden, dass er sich bei einem Aufprall nicht lösen und die Fahrzeuginsassen gefährden kann.

Hinweis:

◆ Prüfen Sie vor dem Einbau des Receivers, wie tief die Befestigungsschrauben unter die Einbaufl äche hineinreichen werden. Achten Sie beim Bohren der Befestigungslöcher darauf, dass keine Kabel oder Fahrzeugteile beschädigt werden.

1 Markieren Sie die Position der Löcher im Armaturenbrett mit Hilfe der Einbauhalterung als Schablone. Setzen Sie die Bohrungen mit einem Bohrereinsatz 4,2 mm, und befestigen Sie die Einbauhalterung mit den beigelegten Schrauben.

- Wählen Sie die Einbauposition des Transceivers so, dass er leicht erreicht werden kann und an seiner Rückseite genügend Platz für die Kabelanschlüsse vorhanden ist.

2 Schließen Sie die Antenne und das beigelegte Stromkabel an den Transceiver an.
3 Schieben Sie den Transceiver in die Einbauhalterung, und sichern Sie das Gerät mit den beigelegten Sechskantschrauben.
4 Bringen Sie den optionalen Mikrofonhalter an einer gut erreichbaren Stelle an.

- Das Mikrofon und das Mikrofonkabel sollen so angeordnet sein, dass sie den Fahrzeugführer nicht behindern und die Fahrsicherheit nicht beeinträchtigen.

VORSICHT

Ersetzen Sie die Sicherung am Gleichstromkabel immer durch eine Sicherung identischer Nennstromstärke. Die Ersatzsicherung darf auf keinen Fall höher ausgelegt sein.

Optionales Mikrofon M4 x 6 mm-Sechskantschraube mit Unterlegscheibe Federscheibe 5 x 16 mm- Schneidschraube Antennen- Steckverbinde Stromanschlussstecker Einbauhalterung Schwarzes Kabel (−) Rotes Kabel (+) Gleichstroman- schlusskabel Sicherung 12-V-Fahrzeug- Batterie

AUSRICHTUNG

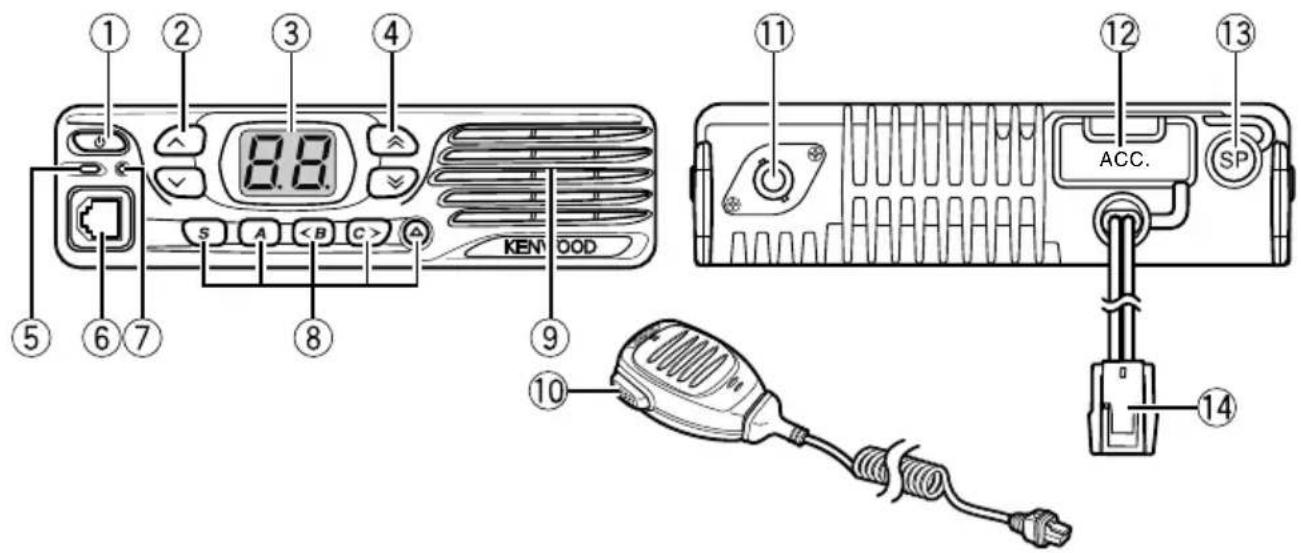

VORDER- UND RÜCKANSICHT

Hiermit können Sie den Transceiver ein- bzw. ausschalten.

② ✗ Tasten

Drücken Sie diese Tasten, um ihre jeweils programmierte Funktion zu aktivieren.

③ Anzeige

Siehe Seite 9.

④ ✗ Tasten

Drücken Sie diese Tasten, um ihre jeweils programmierte Funktion zu aktivieren.

⑤ TX/RX-Anzeige

Leuchtet rot, während gesendet wird. Leuchtet grün, während ein Signal empfangen wird. Blinkt orange, während ein optionaler Signalisierungsruf empfangen wird.

⑥ Mikrofonbuchse

Schließen Sie an diese Buchse den Mikrofonstecker an.

⑦ Status-Anzeige

Leuchtet während einer festgelegten Betriebsart; abhängig von der Programmierung durch den Händler.

⑧ S / A / / △Tasten

Drücken Sie diese Tasten, um ihre jeweils programmierte Funktion zu aktivieren.

⑨ Lautsprecher

Interner Lautsprecher.

⑩ PTT-Taste

Drücken Sie diese Taste und sprechen Sie in das Mikrofon, um eine Station zu rufen.

⑪ Antennen-Steckverbinder

Schließen Sie die Antenne an diese Buchse an.

⑫ ACC-Anschluss

Schließen Sie die ACC-Einheit über das Kabel KCT-60 an diese Buchse an.

⑬ Buchse für externen Lautsprecher

Schließen Sie einen externen Lautsprecher an diese Buchse an.

⑭ Stromversorgungs-Steckverbinder

Schließen Sie das Gleichstromversorgungskabel an diesen Steckverbinder an.

ANZEIGE

Das Display zeigt die Zone/Kanalnummer und die 2 Punkte zeigen verschieden Betriebsarten.

Anzeige	Beschreibung Anzeige Beschreibung
	Zonenanzeige (Zone 1)		Erscheint, wenn ein Kanal aus der Suchliste entfernt wird. (cd)
	Kanalanzeige (Kanal 16)		Erscheint, wenn die Alleinarbeiter-Funktion aktiviert ist. (Ln)
	Wird bei Suchlauf angezeigt. (Sc)		Erscheint, wenn Daten gesendet werden. (dt)
	Wird angezeigt, während der Transceiver gesperrt ist. (St)		Erscheint, wenn der Kanal belegt ist.
	Wird angezeigt, während der Transceiver eingeschaltet ist. Die Transceiver-Passwort-Funktion ist programmiert. (PS)		Der gewählte Kanal ist ein Prioritätskanal. (P)
	Erscheint, wenn die Squelch-Pegeleinstellung aktiviert ist. (SL)		Erscheint, wenn die Scrambler-Funktion aktiviert ist. (Sr)
	Erscheint, wenn die Direktruf-Funktion aktiviert ist. (tA)		Erscheint, wenn der Scrambler-Code-Modus aktiviert ist. (co)
	Erscheint, wenn die Hupsignal-Funktion aktiviert ist. (HA)		Erscheint, wenn die Meldung fertig ist. (Ed)
	Erscheint, wenn die Öffentliche-Durchsagen-Funktion aktiviert ist. (PA)		Erscheint, wenn die Rufunterbrechung-Funktion aktiviert ist. (It)
	Erscheint, wenn die AUX-Funktion aktiviert ist. (AU)		Erscheint, wenn der externe Lautsprecher gewählt ist. (SP)
	Erscheint, wenn ein Kanal zu der Suchliste hinzugefügt wird. (cA)

EIN-/AUSSCHALTEN

Drücken Sie [Q], um den Transceiver einzuschalten.

Drücken Sie erneut [4], um den Transceiver auszuschalten.

LAUTSTÄRKE EINSTELLEN

Drücken Sie die Taste [Lautstärke lauter], um die Lautstärke zu erhöhen.

Drücken Sie die Taste [Lautstärke leiser], um die Lautstärke zu vermindern.

ZONE UND KANAL AUSWÄHLEN

Wählen Sie Ihre gewünschte Zone und den Kanal über die mit [Zone aufwärts]/[Zone abwärts] und [Kanal aufwärts]/[Kanal abwärts] belegten Tasten aus.

- “G1” (Zone 1)/ “16” (Kanal 16) wird im Display angezeigt.

SENDEN

1 Wählen Sie die gewünschte Zone und die Kanal aus.
2 Drücken Sie die mit [Monitor] oder [Squelch Aus] belegte Taste, um zu prüfen, ob der Kanal frei ist.

- Wenn der Kanal belegt ist, warten Sie, bis der Kanal frei wird.

3 Drücken Sie die PTT-Taste, und sprechen Sie in das Mikrofon. Lassen Sie die PTT-Taste los, um zu empfangen.

- Für beste Tonqualität halten Sie den Transceiver in etwa 3 – 4 cm Abstand zum Mund.

EMPFANGEN

Wählen Sie die gewünschte Zone und den Kanal aus. Wenn für den gewählten Kanal die Funktion "Signalisierung" programmiert ist, hören Sie einen Ruf nur, wenn das empfangene Signal zu Ihren Transceiver-Einstellungen passt.

Einen Gruppenruf empfangen

Wenn Sie einen Gruppenruf und die empfangene Gruppen-ID mit der in Ihrem Transceiver eingerichteten Gruppen-ID übereinstimmt, können Sie die Stimme des Rufenden hören.

Einen Personenruf empfangen

Wenn Sie einen persönlichen Ruf empfangen, hören Sie einen Klingelton. Um auf den Ruf zu antworten, halten Sie die PTT-Taste gedrückt und sprechen Sie ganz normal in den Transceiver.

VHF DIGITALE ZENDONTVANGER

TK-D740

UHF DIGITALE ZENDONTVANGER

TK-D840

GEBRUIKERSHANDLEIDING

BERICHTEN AAN DE GEBRUIKER ....3

VOORZORGSMAATREGELEN 4

APPARAAT UITPAKKEN EN CONTROLEREN ....5

BIJGELEVERDE ACCESSOIRES 5

VOORBEREIDING 6

KENNISMAKING 8

VOOR EN ACHTER UITZICHT 8

DISPLAY....9

BASISBEDIENING....10

IN/UITSCHAKELEN....10

VOLUME INSTELLEN 10

ZONE EN KANAAL SELECTEREN 10

ZENDEN....10

ONTVANGEN 10

BERICHTEN AAN DE GEBRUIKER

VOOR EN ACHTER UITZICHT

1 2 3 4 8.8 S A KEN OOD 5 6 7 8 9 10 11 12 13 ACC. SP 14
