TKD740 - Walkie-talkie KENWOOD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Walkie-talkie (transceptor digital)
Marca	Kenwood
Modelo	TKD740
Alimentación	12 V CC (masa negativa)
Fusible recomendado	10 A
Cable de alimentación incluido	Sí (con fusibles)
Accesorios incluidos	Cable de alimentación CC (con fusibles), soporte de montaje, juego de tornillos, guía del usuario
Funciones principales	Transmisión y recepción, selección de zona y canal, ajuste de volumen, monitorización, llamada de grupo/individual, escaneo, cifrador, silenciador
Pantalla	Pantalla digital con zona, canal, indicadores de modo
Conector de micrófono	Sí
Conector de altavoz externo	Sí
Conector de antena	Sí
Indicador TX/RX	Rojo (transmisión), verde (recepción), naranja (llamada de señalización)
Tecla PTT	Sí
Instalación en vehículo	Soporte de montaje incluido, fijación con tornillos
Precauciones de seguridad	No utilizar en atmósfera explosiva, no transmitir cerca de detonadores, evitar quemaduras por RF
Mantenimiento	No desmontar, evitar exposición directa al sol, no colocar cerca de fuentes de calor
Cumplimiento	Directiva 2014/53/UE

Preguntas frecuentes - TKD740 KENWOOD

¿Cómo encender el Kenwood TKD740?

Presione la tecla encendido (interruptor). Para apagar, presione nuevamente la misma tecla.

¿Cómo ajustar el volumen?

Utilice las teclas programadas Volumen alto y Volumen bajo para ajustar el nivel de sonido.

¿Cómo seleccionar un canal?

Utilice las teclas programadas Canal arriba y Canal abajo para navegar por los canales. Se muestra el número de canal.

¿Cómo transmitir un mensaje?

Seleccione el canal deseado, presione el interruptor PTT y hable al micrófono. Suelte para escuchar.

¿Cómo recibir una llamada?

Seleccione el canal. Si la señalización coincide, escuchará la llamada. Para llamadas individuales, suena un tono; presione PTT para responder.

¿Cuáles son los accesorios incluidos con el TKD740?

El kit incluye: cable de alimentación CC con fusibles, soporte de montaje, juego de tornillos (4 tornillos autorroscantes 5x16 mm, 4 tornillos de cabeza hexagonal M4x6 mm con arandelas) y la guía del usuario.

¿Cuál es la alimentación necesaria para este walkie-talkie?

El dispositivo funciona con un sistema 12 V CC con masa negativa. Use solo el cable de alimentación incluido o un cable KENWOOD opcional.

¿Puedo usar el walkie-talkie mientras conduzco?

No se recomienda configurar el dispositivo mientras conduce. Verifique las regulaciones locales, ya que su uso puede estar prohibido.

¿Cómo instalar el TKD740 en un vehículo?

Fije el soporte de montaje con los tornillos suministrados, conecte la antena y el cable de alimentación, luego deslice el dispositivo en el soporte y apriete los tornillos hexagonales.

¿Qué hacer en caso de olor anormal o humo?

Apague inmediatamente el transceptor y comuníquese con su distribuidor autorizado KENWOOD.

MANUAL DE USUARIO TKD740 KENWOOD

Este Guía del Usuario sólo cubre las operaciones básicas de su radio. Póngase en contacto con su distribuidor para obtener más información sobre la personalización de características que podrían haberse agregado a su radio. Para ver el manual de instrucciones (User Manual) de detalles de uso, consulte el siguiente URL.

http://manual.kenwood.com/en_contents/search/keyword

AVISO

Este equipo cumple con los requisitos esenciales de la Directiva 2014/53/EU. Este equipo requiere una licencia y está destinado para utilizarse en los siguientes países.

AT BE DK FI		FR DE	GR IS	E IT LI	LU
NL	NO	PT	ES	SE	CH	GB	CY	CZ	EE	HU	LV
LTM	T PL SK	SI BG	RO HR	TR

MUCHAS GRACIAS

Estamos muy agradecidos por su elección de KENWOOD para sus aplicaciones transceptor digital.

CONTENIDO

AVISOS AL USUARIO ....3

PRECAUCIONES....4

DESEMBALAJE Y COMPROBACIÓN DEL EQUIPO ....5

ACCESORIOS SUMINISTRADOS .... 5

PREPARATION 6

DISPOSICIÓN FÍSICA 8

PANEL FRONTAL/TRASERO 8

PANTALLA....9

OPERACIONES BÁSICAS .... 10

ENCENDIDO Y APAGADO 10

AJUSTE DEL VOLUMEN 10

SELECCIÓN DE UNA ZONA Y UN CANAL 10

TRANSMISIÓN....10

RECEPCIÓN....10

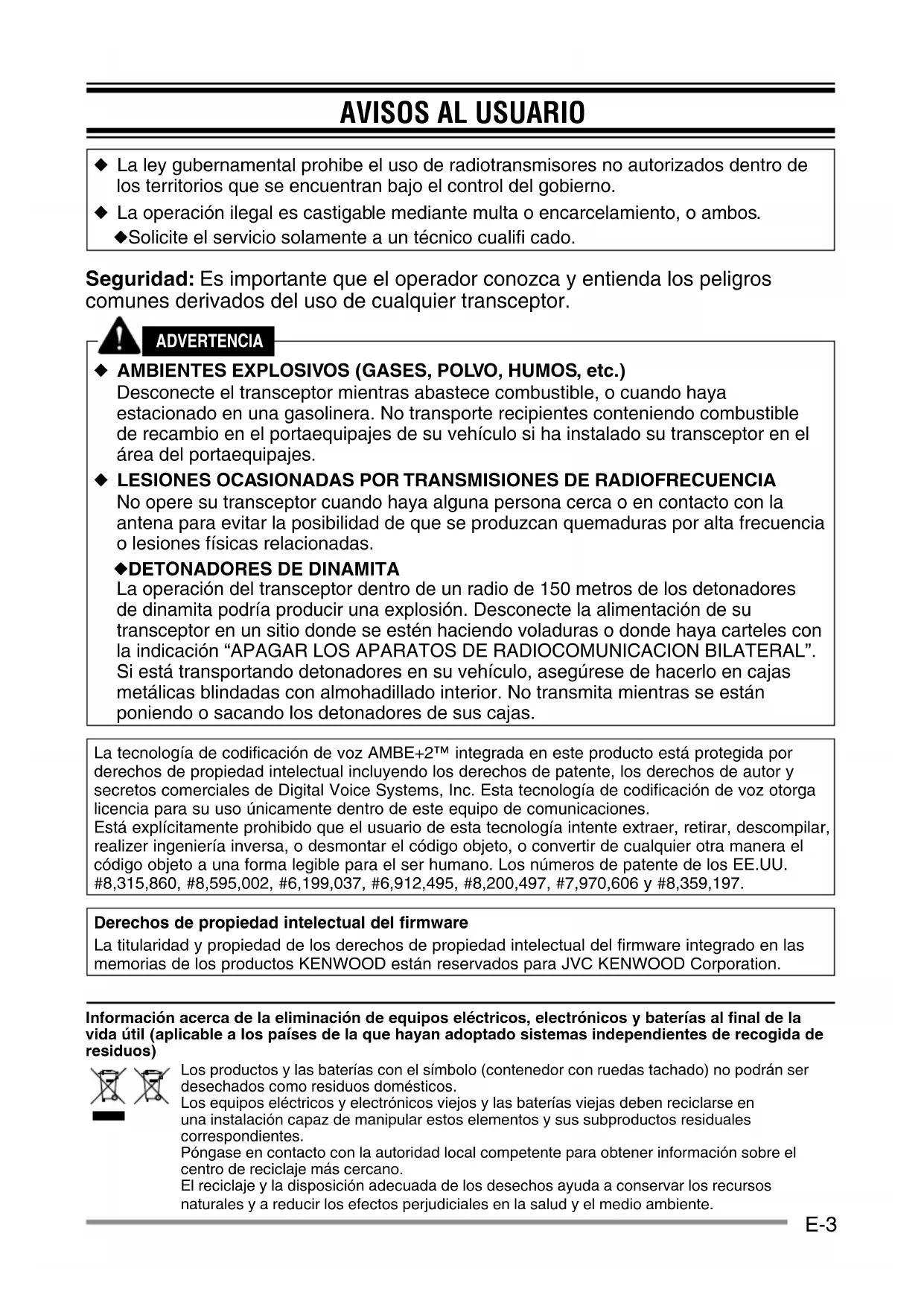

AVISOS AL USUARIO

◆ La ley gubernamental prohibe el uso de radiotransmisores no autorizados dentro de los territorios que se encuentran bajo el control del gobierno.
◆ La operación ilegal es castigable mediante multa o encarcelamiento, o ambos.
◆Solicite el servicio solamente a un técnico cualifi cado.

Seguridad: Es importante que el operador conozca y entienda los peligros comunes derivados del uso de cualquier transceptor.

ADVERTENCIA

◆ AMBIENTES EXPLOSIVOS (GASES, POLVO, HUMOS, etc.)

Desconecte el transceptor mientras abastece combustible, o cuando haya estacionado en una gasolinera. No transporte recipientes conteniendo combustible de recambio en el portaequipajes de su vehículo si ha instalado su transceptor en el área del portaequipajes.

♦ LESIONES OCASIONADAS POR TRANSMISIONES DE RADIOFRECUENCIA

No opere su transceptor cuando haya alguna persona cerca o en contacto con la antena para evitar la posibilidad de que se produzcan quemaduras por alta frecuencia o lesiones físicas relacionadas.

♦DETONADORES DE DINAMITA

La operación del transceptor dentro de un radio de 150 metros de los detonadores de dinamita podría producir una explosión. Desconecte la alimentación de su transceptor en un sitio donde se estén haciendo voladuras o donde haya carteles con la indicación “APAGAR LOS APARATOS DE RADIOCOMUNICACION BILATERAL”. Si está transportando detonadores en su vehículo, asegúrese de hacerlo en cajas metálicas blindadas con almohadillado interior. No transmita mientras se están poniendo o sacando los detonadores de sus cajas.

La tecnología de codificación de voz AMBE+2™ integrada en este producto está protegida por derechos de propiedad intelectual incluyendo los derechos de patente, los derechos de autor y secretos comerciales de Digital Voice Systems, Inc. Esta tecnología de codificación de voz otorga licencia para su uso únicamente dentro de este equipo de comunicaciones.

Está explícitamente prohibido que el usuario de esta tecnología intente extraer, retirar, descompilar, realizer ingeniería inversa, o desmontar el código objeto, o convertir de cualquier otra manera el código objeto a una forma legible para el ser humano. Los números de patente de los EE.UU. #8,315,860, #8,595,002, #6,199,037, #6,912,495, #8,200,497, #7,970,606 y #8,359,197.

Derechos de propiedad intelectual del firmware

La titularidad y propiedad de los derechos de propiedad intelectual del firmware integrado en las memorias de los productos KENWOOD están reservados para JVC KENWOOD Corporation.

Información acerca de la eliminación de equipos eléctricos, electrónicos y baterías al final de la vida útil (aplicable a los países de la que hayan adoptado sistemas independientes de recogida de residuos)

Los productos y las baterías con el símbolo (contenedor con ruedas tachado) no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos viejos y las baterías viejas deben reciclarse en una instalación capaz de manipular estos elementos y sus subproductos residuales correspondientes.

Póngase en contacto con la autoridad local competente para obtener información sobre el centro de reciclaje más cercano.

El reciclaje y la disposición adecuada de los desechos ayuda a conservar los recursos naturales y a reducir los efectos perjudiciales en la salud y el medio ambiente.

PRECAUCIONES

Observe las siguientes precauciones para evitar incendios, lesiones personales y daños al transceptor.

• No intente confi gurar el transceptor mientras conduce, ya que resulta demasiado peligroso.
• No desmonte ni modifi que el transceptor bajo ningún concepto.
• No exponga el transceptor a la luz directa del sol durante periodos de tiempo prolongados, ni lo coloque cerca de calefactores.
• Si detecta un olor anormal o humo procedente del transceptor, desconecte inmediatamente la alimentación y póngase en contacto con su proveedor KENWOOD.
• El uso del transceptor mientras conduce puede infringir las leyes de tráfico. Consulte y respete el reglamento de tráfico de su país.
• No utilice opciones no indicadas por KENWOOD.
• No coloque la bolsa de plástico utilizada para el embalaje de este equipo en lugares al alcance de los niños. Si se coloca sobre la cabeza puede causar asfi xia.
• No coloque el transceptor sobre superficies inestables
• Mantenga el volumen lo más bajo posible para proteger sus oídos.
• Apague el transceptor antes de instalar los accesorios opcionales.
• A la hora de desechar las pilas, asegúrese de cumplir con las normas y regulaciones de su país o región.

PRECAUCIÓN

• ¡El transceptor sólo funciona en sistemas de 12 V con negativo a tierra! Compruebe la polaridad y el voltaje de la batería del vehículo antes de instalar el transceptor.
  ◆ Utilice únicamente el cable de alimentación CC suministrado o un cable de alimentación CC opcional de KENWOOD.
  ◆No corte ni extraiga el porta fusible del cable de alimentación CC.
  ◆ No líe el cable del micrófono alrededor del cuello cuando esté cerca de máquinas que pudieran atrapar el cable.

ADVERTENCIA

Para la seguridad de los pasajeros, instale el transceptor de forma segura utilizando el soporte de montaje y el juego de tornillos de forma que el transceptor no se suelte en caso de colisión.

DESEMBALAJE Y COMPROBACIÓN DEL EQUIPO

Nota:

◆ Las siguientes instrucciones son para su proveedor KENWOOD, un centro de reparaciones autorizado KENWOOD o la fábrica.

Desembale el transceptor con cuidado. Recomendamos que antes de desechar el material de embalaje, identifi que los elementos indicados en la lista siguiente. Si falta algo o se ha producido algún daño durante el transporte, presente inmediatamente una reclamación a la empresa de transporte.

ACCESORIOS SUMINISTRADOS

Cable de alimentación CC (con fusibles) 1

- Fusible de 10 A .... 2

Soporte de montaje....1

Juego de tornillos

• Tornillo autorroscante de 5 x 16 mm .... 4
• Tornillos de cabeza hexagonal con arandela de M4 x 6 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
• Arandela de resorte....4
• Arandela plana. 4

Guía del usuario .... 1

PREPARATION

ADVERTENCIA

Hay varios equipos electrónicos de su vehículo que podrían funcionar incorrectamente si no se protegen adecuadamente de la energía de radiofrecuencia presente durante la transmisión. Algunos ejemplos típicos son el sistema de inyección electrónica, de antibloqueo de frenos y el control de velocidad. Si su vehículo contiene alguno de estos equipos, consulte al proveedor el modelo de vehículo y pida que le ayuden a determinar si funcionarán correctamente mientras realiza una transmisión.

Conexión del cable de alimentación

PRECAUCIÓN

¡El transceptor sólo funciona en sistemas de 12 V con negativo a tierra! Compruebe la polaridad y el voltaje de la batería del vehículo antes de instalar el transceptor.

1 Compruebe si hay algún agujero convenientemente situado en el cortafuegos por donde se pueda pasar el cable de alimentación.
- Pase el cable de alimentación por el cortafuegos hacia dentro del compartimento del motor.
2 Faites passer le câble d'alimentation à travers le pare-feu jusqu'au compartiment du moteur.
3 Conecte el cable rojo al terminal positivo (+) de la batería y el cable negro al terminal negativo (−) de la batería.
- Coloque el fusible lo más cerca posible de la batería.
4 Enrosque y fi je el cable sobrante con una banda de sujeción.
- Asegúrese de dejar sufi ciente cable suelto de forma que se pueda extraer el transceptor para su mantenimiento con la alimentación conectada.

Instalación el Transceptor

ADVERTENCIA

Para la seguridad de los pasajeros, instale el transceptor de forma segura utilizando el soporte de montaje y el juego de tornillos de forma que el transceptor no se suelte en caso de colisión.

Nota:

◆ Antes de instalar el transceptor, compruebe cuanto se extienden los tornillos por debajo de la superfi cie. Cuando taladre los agujeros de montaje, preste atención para no dañar los cables o las piezas del vehículo.

1 Marque la posición de los agujeros en el salpicadero usando el soporte de montaje como plantilla. Sirviéndose de una broca de taladrar de 4,2 mm, perfore los agujeros, y a continuación fi je el soporte de montaje usando los tornillos suministrados.

- Monte el transceptor en un lugar fácilmente al alcance del usuario y con espacio suficiente por detrás del mismo para las conexiones de los cables.

2 Conecte la antena y el cable de alimentación suministrado al transceptor.
3 Inserte el transceptor en el soporte de montaje y afi áncelo utilizando los tornillos de cabeza hexagonal suministrados.
4 Monte la horquilla del micrófono en algún lugar que esté fácilmente al alcance del usuario.

- El micrófono y el cable del micrófono deben montarse en algún lugar en el que permitan manejar el vehículo de forma segura.

PRECAUCIÓN

El micrófono y el cable del micrófono deben montarse en algún lugar en el que permitan manejar el vehículo de forma segura.

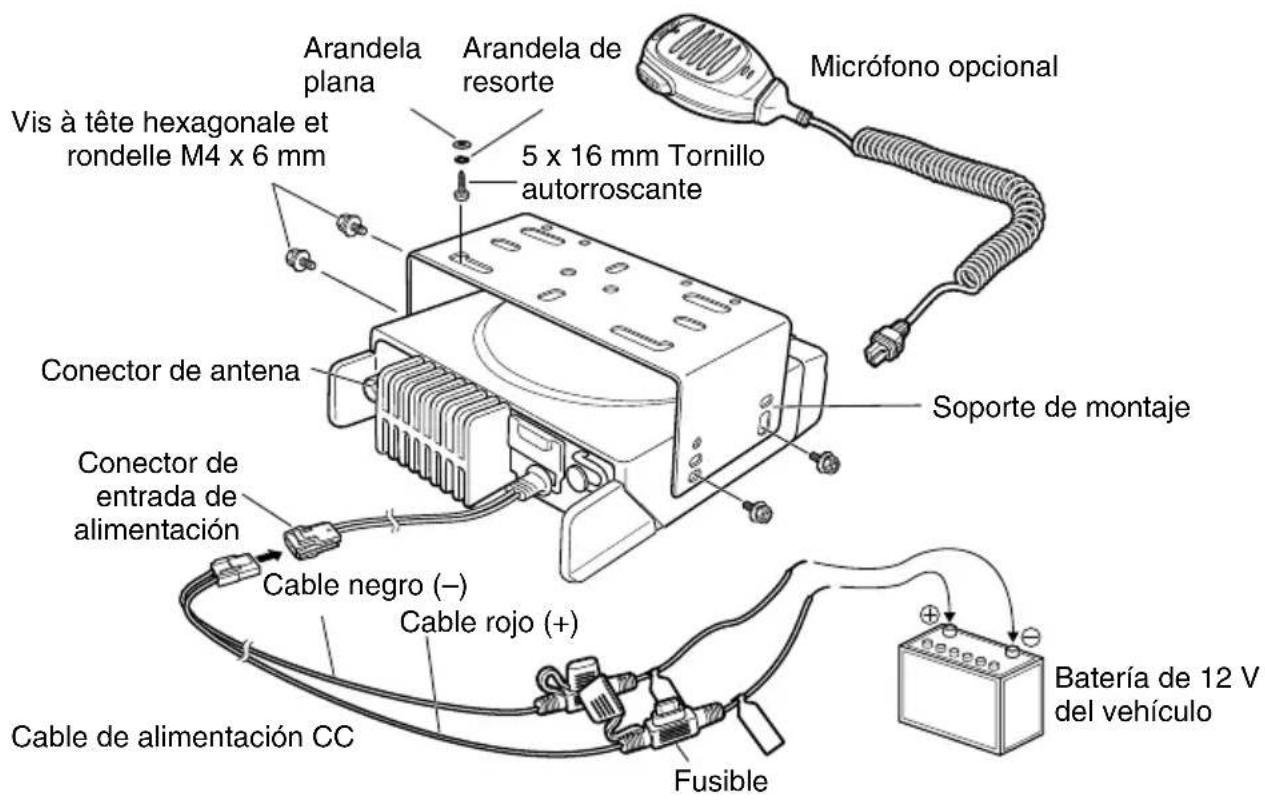

Micrófono opcional Arandela plana Arandela de resorte 5 x 16 mm Tornillo autorroscante Vis à tête hexagonale et rondelle M4 x 6 mm Conector de antenna Conector de entrada de alimentación Cable negro (−) Cable rojo (+) Cable de alimentación CC Fusible Soporte de montaje Batería de 12 V del vehículo

ORIENTACIÓN

PANEL FRONTAL/TRASERO

1 2 3 4 8.8. S A KENood 9 10 11 12 13 ACC. SP 14

① Interruptor ⏻(encendido)

Púlselo para encender o apagar el transceptor.

② Teclas ∧/ √

Púlselas para activar sus funciones programables.

③ Pantalla

Consulte la página 9.

④ Teclas ^/

Púlselas para activar sus funciones programables.

⑤ Indicador de transmisión/recepción

Se ilumina en rojo durante la transmisión. Se ilumina en verde durante la recepción de una señal. Parpadea en naranja durante la recepción de una llamada de señalización opcional.

⑥ Jack del micrófono

Inserte la clavija del micrófono en este conector.

⑦ Indicador de estado

Se ilumina durante un modo especificado, según la programación realizada por el proveedor.

⑧ Teclas S / A / / △

Púlselas para activar sus funciones programables.

⑨ Altavoz

Altavoz interno.

⑩ Conmutador PTT

Presiónelo y hable al micrófono para llamar a una emisora.

⑪ Conector de antena

Conecte la antena a este conector.

⑫ Conector ACC

Conecte el accesorio (ACC) a este conector a través del KCT-60.

⑬ Jack de altavoz externo

Conecte un altavoz externo a este jack.

⑭ Conector de entrada de alimentación

Conecte el cable de alimentación CC a este conector.

PANTALLA

En la pantalla se muestra el número de zona/ canal y los 2 puntos indican varios modos de funcionamiento.

Pantalla	Descripción	Pantalla	Descripción
	Pantalla de zona (zona 1)		parece cuando de añadir y borrar canales a la lista de exploración. (cd)
	Pantalla de canal (canal 16)		Aparece cuando se activa la función Trabajador solitario (Ln)
	Aparece durante la exploración. (Sc)		Aparece cuando se envían los datos. (dt)
	Aparece cuando el transceptor está bloqueado. (St)		Aparece cuando el canal está ocupado.
	Aparece cuando encender el transceptor.La función contraseña del transceptor está programada. (PS)		El canal seleccionado es el canal prioritario. (P)
	Aparece cuando se activa la confi guración el Nivel de silenciamiento. (SL)		Aparece cuando se activa la función Mezclador. (Sr)
	Appears when the Talk Around function is activated. (tA)		Aparece cuando se activa al modo de Código de Mezclador/ Cifrado. (co)
	Aparece cuando se activa la función Bocina de alerta. (HA)		Aparece cuando el mensaje está completado. (Ed)
	Aparece cuando se activa la función Megafonía. (PA)		Aparece cuando se activa la función de llamada interrumpida. (It)
	Aparece cuando se activa la funcion AUX. (AU)		Aparece cuando se selecciona el altavoz externo. (SP)
	Aparece cuando de añadir canales a la lista de exploración. (cA)

OPERACIONES BÁSICAS

ENCENDIDO Y APAGADO

Pulse [⏻] para encender el transceptor.

Pulse [⏻]] de nuevo para apagarlo.

AJUSTE DEL VOLUMEN

Pulse la tecla [Subir volumen] para aumentar el volumen. Pulse la tecla [Bajar volumen] para disminuir el volumen.

Si se ha programado desactivar silenciamiento en alguna tecla, puede utilizar dicha función para escuchar el ruido de fondo mientras ajusta el nivel de volumen.

SELECCIÓN DE UNA ZONA Y UN CANAL

Seleccione la zona deseada utilizando las teclas programadas con la función [Zona arriba]/ [Zona abajo] y [Canal arriba]/ [Canal abajo].

- “G1” (zona 1)/ “16” (canal 16) aparece en la pantalla.

TRANSMISIÓN

1 Seleccione la zona y el canal deseados.
2 Pulse la tecla programada con la función [Monitor] o [Desactivar silenciamiento] para comprobar si el canal está libre.

- Si el canal está ocupado, espere hasta que quede libre.

3 Presione el conmutador PTT y hable al micrófono para transmitir. Suelte el conmutador PTT para recibir.

- Para que la emisora receptora obtenga una calidad de sonido optima, sujete el micrófono a 3 cm ó 4 cm (1,5 pulgadas) de la boca.

RECEPCIÓN

Seleccione la zona y el canal deseados. Si se ha programado la función de señalización en el canal seleccionado, sólo oirá las llamadas en las que la señal recibida coincida con la confi guración del transceptor.

Recepción de llamadas de grupo

Cuando reciba una llamada de grupo y el ID de grupo recibido coincida con el ID confi gurado en el transceptor, oirá la voz de la persona que realiza la llamada.

Recepción de llamadas particulares

Cuando reciba una llamada particular, sonará un tono de timbre. Para contestar la llamada, presione prolongadamente el conmutador PTT y hable al transceptor igual que durante una transmisión normal.
