GEBRUIKSAANWIJZING NX3200 KENWOOD

Deze Gebruikershandleiding beschrijft alleen de basisbediening van uw radio. Vraag uw dealer naar informatie over alle aangepaste functies die ze toegevoegd kunnen hebben aan uw radio. Zie de volgende website voor een gedetailleerde Gebruiksaanwijzing (User Manual). http://manual.kenwood.com/en_contents/search/keyword KENNISGEVING Deze apparatuur voldoet aan de vereisten van Richtlijn 2014/53/EU. Voor deze apparatuur is een licentie nodig en is bedoeld voor gebruik in onderstaande landen. AT BE DK FI FR DE GR IS IE IT LI LU NL NO PT ES SE CH GB CY CZ EE HU LV LT MT PL SK SI BG RO HR TR

ISO3166HARTELIJK DANK

Dank u voor de aanschaf van de KENWOOD digitale radio- toepassingen. INHOUDSOPGAVE

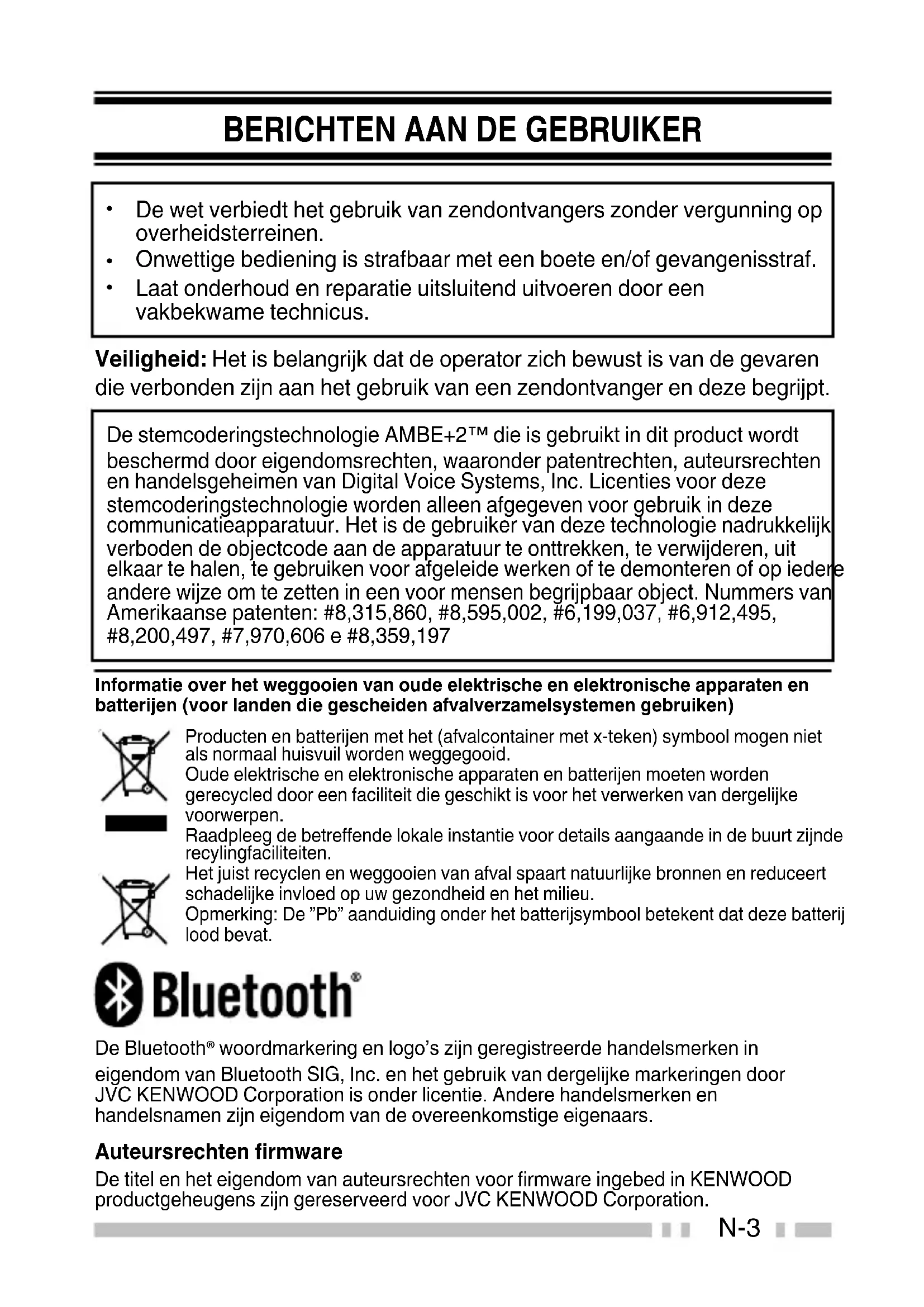

De wet verbiedt het gebruik van zendontvangers zonder vergunning op overheidsterreinen.

Onwettige bediening is strafbaar met een boete en/of gevangenisstraf.

Laat onderhoud en reparatie uitsluitend uitvoeren door een vakbekwame technicus. Veiligheid: Het is belangrijk dat de operator zich bewust is van de gevaren die verbonden zijn aan het gebruik van een zendontvanger en deze begrijpt. De stemcoderingstechnologie AMBE+2

die is gebruikt in dit product wordt beschermd door eigendomsrechten, waaronder patentrechten, auteursrechten en handelsgeheimen van Digital Voice Systems, Inc. Licenties voor deze stemcoderingstechnologie worden alleen afgegeven voor gebruik in deze communicatieapparatuur. Het is de gebruiker van deze technologie nadrukkelijk verboden de objectcode aan de apparatuur te onttrekken, te verwijderen, uit elkaar te halen, te gebruiken voor afgeleide werken of te demonteren of op iedere andere wijze om te zetten in een voor mensen begrijpbaar object. Nummers van Amerikaanse patenten: #8,315,860, #8,595,002, #6,199,037, #6,912,495, #8,200,497, #7,970,606 e #8,359,197 Informatie over het weggooien van oude elektrische en elektronische apparaten enbatterijen (voor landen die gescheiden afvalverzamelsystemen gebruiken).Producten en batterijen met het (afvalcontainer met x-teken) symbool mogen nietals normaal huisvuil worden weggegooid.Oude elektrische en elektronische apparaten en batterijen moeten wordengerecycled door een faciliteit die geschikt is voor het verwerken van dergelijkevoorwerpen.Raadpleeg de betreffende lokale instantie voor details aangaande in de buurt zijnderecylingfaciliteiten.Het juist recyclen en weggooien van afval spaart natuurlijke bronnen en reduceertschadelijke invloed op uw gezondheid en het milieu.Opmerking: De ”Pb” aanduiding onder het batterijsymbool betekent dat deze batterijlood bevat.

De Bluetooth woordmarkering en logo’s zijn geregistreerde handelsmerken ineigendom van Bluetooth SIG, Inc. en het gebruik van dergelijke markeringen doorJVC KENWOOD Corporation is onder licentie. Andere handelsmerken enhandelsnamen zijn eigendom van de overeenkomstige eigenaars. Auteursrechten firmware De titel en het eigendom van auteursrechten voor firmware ingebed in KENWOODproductgeheugens zijn gereserveerd voor JVC KENWOOD Corporation. N-3VOORZORGSMAATREGELEN

Laad de zendontvanger en de batterij niet op als ze nat zijn.

Zorg ervoor dat er geen metaalachtige voorwerpen liggen tussen de zendontvanger en de batterij.

Gebruik geen opties niet gespecificeerd door KENWOOD.

Als het gegoten chassis of een ander zendontvangerdeel is beschadigd, raak dan de beschadigde delen niet aan.

Als een headset of hoofdtelefoon is aangesloten op de zendontvanger, verminder het zenderontvanger volume. Let op het volumeniveau bij het uitschakelen van de squelch.

Hang de microfoondraad niet om uw nek als u in de buurt bent van apparaten waarin de draad kan verstrikken.

Plaats de zendontvanger niet op een instabiele ondergrond.

Zorg ervoor dat de antenne niet uw ogen raakt.

Als de ontvanger uren achter elkaar gebruikt wordt voor verzending worden de radiator en het chassis heet. Raak deze plekken niet aan bij het vervangen van de batterij.

Schakel de zendontvanger eerst altijd uit voordat u optionele accessoires installeert.

Water dat de microfoon of het rooster van de luidspreker binnendringt, kan leiden tot inconsistentie of vervorming van het stemniveau. Schud de zendontvanger licht om het water uit de luidspreker en/of microfoon te verwijderen voordat u het apparaat bedient.

De lader is een apparaat dat de unit ontkoppelt van de voedingskabel. U moet eenvoudig bij de voedingsstekker kunnen komen.

Gooi batterijen beslist op milieuvriendelijke wijze in overeenstemming met de regels in uw land of gebied weg. N-4WAARSCHUWING Schakel de zendontvanger uit voor het betreden van de volgende locaties:

In de buurt van explosieven of ontplofbare plekken.

In vliegtuigen. (Ieder gebruik van de zendontvanger moet volgens de instructies en de regels van de vliegtuigbemanning worden uitgevoerd.)

Waar beperkingen of waarschuwingen zijn aangegeven met betrekking tot het gebruik van radioapparaten, met inbegrip van, hoewel niet beperkt tot, medische apparatuur.

In de buurt van personen die een pacemaker gebruiken.

In explosie-gevaarlijke omgevingen (ontvlambare gassen, stof, metalen poeders, korrel poeders, etc.).

Tijdens het tanken of tijdens het geparkeerd staan op benzinestations.

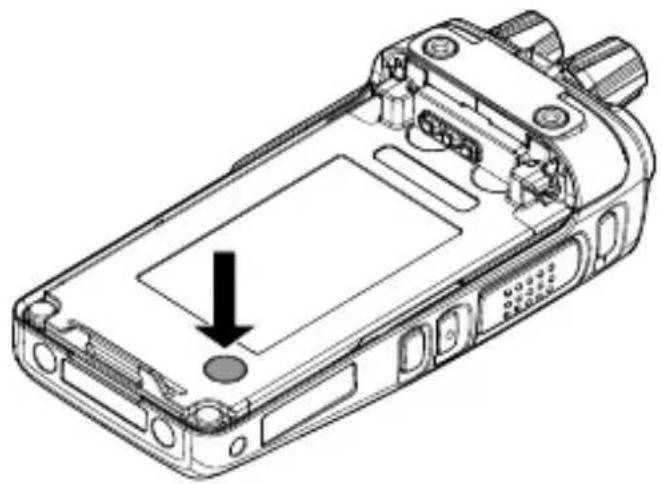

Verwijder niet de zwarte bedekking aan de achterzijde van de zendontvanger (zie onderstaande afbeelding). Als u deze bedekking verwijdert vermindert u de waterdichtheid van de zendontvanger. Dit kan leiden tot storingen als water de zendontvanger binnendringt.

Haal in geen geval de zendontvanger uit elkaar en breng geen wijzigingen aan.

Plaats in een rijdend voertuig de zendontvanger niet op of dichtbij airbags. Bij het opblazen van de airbag kan de ontvanger gelanceerd worden en de bestuurder of passagiers raken.

Ga niet zenden terwijl u het antenne-uiteinde aanraakt of als enige metalen delen door de antennebedekking zichtbaar zijn. Zenden op deze manier kan ernstige brandwonden veroorzaken.

Als er een abnormale lucht of rook komt van de zendontvanger, schakel dan onmiddellijk de zendontvanger uit, verwijder de batterij, en neem contact op met uw KENWOOD-dealer.

Gebruik van de zendontvanger tijdens het rijden kan in strijd met de verkeersregels zijn. Controleer en volg de bestaande verkeersregels.

Stel de zendontvanger niet bloot aan extreem hete of koude omstandigheden.

Ondersteun de batterij (of batterijhouder) niet met metalen voorwerpen omdat deze de batterijpolen kunnen kortsluiten.

Er is ontploffingsgevaar als de batterij foutief wordt vervangen. Alleen vervangen met hetzelfde type.

Bij het vastmaken van een in de handel verkrijgbare draagriem, moet u ervoor zorgen dat de draagriem duurzaam is. Bovendien mag u de zendontvanger niet rondslingeren aan de draagriem; u kunt per ongeluk iemand raken en verwonden met de zendontvanger.

Als een in de handel verkrijgbare halsriem wordt gebruikt, zorg er dan voor dat de riem niet verstrikt raakt in de nabijgelegen machine.

Wanneer u de zendontvanger in ruimtes gebruikt met droge lucht, wordt er gemakkelijk statische elektriciteit opgebouwd. Wanneer u de hoofdtelefoon in dergelijke omstandigheden gebruikt, kan de zendontvanger mogelijk een elektrische schok veroorzaken en deze door uw hoofdtelefoon en naar uw oor zenden. In deze omstandigheden bevelen wij aan om alleen een luidspreker/ microfoon te gebruiken om elektrische schokken te voorkomen.

Stel de zendontvanger niet gedurende lange perioden bloot aan direct zonlicht en plaats hem nooit dicht bij verwarmingsapparaten. N-6Informatie over de batterij: De Li-ion-batterij bevat ontvlambare substanties zoals organische oplosmiddelen. Verkeerd gebruik van de batterij kan leiden tot breuk van de batterij, waardoor brandgevaar of hoge temperaturen, verslechtering van de prestatie of andere beschadigingen kunnen optreden. Houd u zich aan de volgende waarschuwingen.

De batterij niet uit elkaar halen of anders samenstellen! De batterij bevat een veiligheidsfunctie en -circuit ter voorkoming van gevaar. Als deze ernstig worden beschadigd, kan dit leiden tot hitte- of rookvorming, breuk of brand.

De batterij niet kortsluiten! De + en – polen niet verbinden met behulp van metaal (zoals een paperclip of ijzerdraad). Houd of bewaar de batterij niet in houders die metalen voorwerpen bevatten (zoals ijzerdraad, kettingen of haarspelden). Als de batterij kortsluit, veroorzaakt dit een te hoge stroom wat kan leiden tot hitte- of rookvorming, breuk of brand. Hierdoor worden tevens metalen voorwerpen verhit.

De batterij niet verbranden of blootstellen aan hitte! Als het isolatiemateriaal smelt, wordt de gasventilator of de veiligheidsfunctie beschadigd. Hierdoor kan ook de elektrolyt gaan branden en kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De batterij niet gebruiken of plaatsen in de buurt van vuur, kachels of andere warmtebronnen (ruimtes met temperaturen van meer dan 80°C/ 176°F)! Als de polymeerafscheiding smelt als gevolg van hoge temperaturen, kan er een interne kortsluiting ontstaan in de afzonderlijke cellen en kan hitteof rookvorming, breuk of brand bij de batterij ontstaan.

Ieder contact van de batterij met water of vocht vermijden! Als de batterij nat wordt, droog deze af met een droge doek voor gebruik. Als het veiligheidscircuit van de batterij is beschadigd, laadt de batterij op met een extreem hoge stroom (of spanning) en kunnen er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan. N-7GEVAAR

De batterij niet opladen in de buurt van vuur of in direct zonlicht! Als het veiligheidscircuit van de batterij is beschadigd, laadt de batterij op met een extreem hoge stroom (of spanning) en kunnen er abnormale chemische reacties ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

Alleen de gespecificeerde lader gebruiken en neem de oplaadvereisten in acht! Als de batterij in niet gespecificeerde omstandigheden wordt opgeladen (bij een temperatuur die hoger is dan de gereguleerde waarde, stroom of spanning die hoger is dan de gereguleerde waarde of met behulp van een aangepaste lader) kan de batterij overbelast worden of kunnen er abnormale chemische reacties optreden. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De batterij met geen enkel voorwerp doorsteken, slaan of erop staan! Hierdoor kan de batterij breken of vervormen waardoor kortsluiting kan ontstaan. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De batterij niet schokken en er niet mee gooien! De batterij kan gaan lekken door een harde aanraking en er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan. Als het veiligheidscircuit van de batterij is beschadigd, laadt de batterij op met een extreem hoge stroom (of spanning) en kunnen er abnormale chemische reacties ontstaan.

De batterij niet gebruiken als deze is beschadigd! Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

Niet direct op de batterij solderen! Als het isolatiemateriaal smelt, wordt de gasventilator of de veiligheidsfunctie beschadigd. Hierdoor kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De polariteit (en polen) van de batterij niet omkeren! Laden van een omgekeerde batterij kan leiden tot abnormale chemische reacties. In sommige gevallen kan een onverwacht grote hoeveelheid stroom vrijkomen bij ontlading. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan. N-8GEVAAR

De batterij niet omgekeerd laden of aansluiten! De batterij heeft positieve en negatieve polen. Als de batterij niet soepel kan worden aangesloten op een lader of bedieningsapparaat, forceer deze dan niet en controleer de polariteit van de batterij. Als de batterij omgekeerd op de lader is aangesloten, wordt deze omgekeerd geladen wat kan leiden tot abnormale chemische reacties. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

Een gebroken en lekkende batterij niet aanraken! Als de elektrolytvloeistof van de batterij in uw ogen terechtkomt, spoel uw ogen onmiddellijk met zoet water zonder in uw ogen te wrijven. Ga onmiddellijk naar het ziekenhuis. Als u geen actie onderneemt, kan dit leiden tot problemen met uw ogen.

De batterij niet langer opladen dan de gespecificeerde duur! Als de batterij nog niet volledig is opgeladen, zelfs als de vastgestelde duur is verstreken, stopt u het opladen. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

De batterij niet in een magnetron of hogedrukhouder plaatsen! Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

Gebroken en lekkende batterijen uit de buurt van vuur houden! Als de batterij lekt (of een onaangename geur afgeeft), verwijder deze dan onmiddellijk uit brandbare omgevingen. Elektrolyt dat uit de batterij lekt kan vlam vatten en kan leiden tot rookvorming, breuk of brand bij de batterij.

Geen afwijkende batterij gebruiken! Als de batterij een onaangename geur afgeeft, een andere kleur heeft, vervormd is of anderszins afwijkend overkomt, verwijder deze dan uit de lader of het bedieningsapparaat en gebruik de batterij niet. Er kan hitte- of rookvorming, breuk of brand bij de batterij ontstaan.

N-9VERMELDING OVER WATERBESTENDIG MODEL

Waterbestendigheid en onderhoud Waterbestendig Model zendontvanger voldoet aan de volgende normen. IP67: De IP-norm is het beschermingsniveau dat is gespecificeerd door de internationale norm IEC 60529. Het eerste cijfer duidt op het ”stofdichtheidsniveau” en het tweede cijfer op het ”waterbestendigheidsniveau”. Opmerking:

Standaardtesten voor de waterbestendigheid en procedures zijn uitgevoerd op verzoek van KENWOOD. VOORZORGSMAATREGELEN

De toepasselijke normen hierboven garanderen niet dat de zendontvanger kan worden gebruikt in water. De zendontvanger kan worden beschadigd als deze zich dieper bevindt dan 1 meter of als de maximale onderwatertijd langer duurt dan 30 minuten.

Houd de volgende voorzorgsmaatregelen in acht om de waterbestendigheid van de zendontvanger te behouden: a) Laat de zendontvanger niet vallen en stel deze niet bloot aan schokken of trillingen. b) Demonteer de transceiver niet en probeer er geen veranderingen in te maken. (Een juiste werking wordt niet gegarandeerd indien veranderd of gedemonteerd.) c) Dompel de zendontvanger niet onder in water dat oplosmiddelen of capillair-actieve stoffen bevat, zoals afwasmiddel of alcohol.

Als de zendontvanger in modderig of zout water (inclusief zeewater) terechtkomt, kan het apparaat gaan roesten. In dat geval direct spoelen met zoet water en droogwrijven met een zachte doek.

Als water op de microfoon, de batterij of de antenne-aansluiting spat, dient u deze met een zachte doek te drogen voordat u de zendontvanger opnieuw aansluit.

Water dat de microfoon of het rooster van de luidspreker binnendringt, kan leiden tot verlaging of vervorming van het stemniveau. Schud de zendontvanger licht om het water uit de luidspreker en/of microfoon te verwijderen voordat u het apparaat bedient.

Gebruik van opties op de zendontvanger die niet door KENWOOD zijn gespecificeerd kan de waterbestendigheid en stofdichtheid verminderen of zelfs tenietdoen.

De informatie met betrekking tot het uitpakken is bestemd voor uw KENWOOD-dealer, een erkend KENWOOD-servicecentrum of de fabriek. Pak de zendontvanger voorzichtig uit. Wij adviseren u de onderdelen die in onderstaande lijst vermeld staan te identificeren voordat u het verpakkingsmateriaal weggooit. Als onderdelen ontbreken of tijdens het vervoer beschadigd zijn, moet u onmiddellijk een schadeclaim indienen bij de vervoerder. BIJGELEVERDE ACCESSOIRES Riemklem ............................................................................................. 1

Sluit de accupolen niet kort en gooi de batterij niet in het vuur.

Probeer nooit de behuizing van de accu te verwijderen.

Installeer accu na het reinigen van de accucontactpunten en zendontvanger-aansluitpunten.

Controleer voordat u de aan de zendontvanger gekoppelde batterij oplaadt of het veiligheidsklepje goed vergrendeld is.

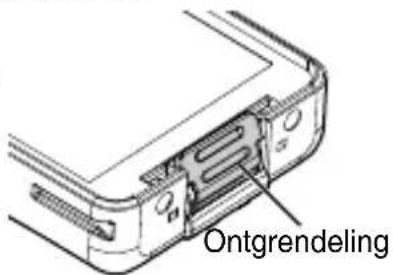

Indien de ontgrendeling schuin is geplaatst maar er geen batterij aan de zendontvanger is bevestigd, moet u de ontgrendeling met uw vinger even terug naar de oorspronkelijke positie drukken. Ontgrendeling

Plaats de ribbels van de batterij op de groeven bovenaan de achterkant van de zendontvanger, en klik de batterij op zijn plaats door stevig te drukken.

Vergrendel het veiligheidsklepje om te voorkomen dat per ongeluk op de ontgrendelknop wordt gedrukt en de batterij wordt verwijderd.

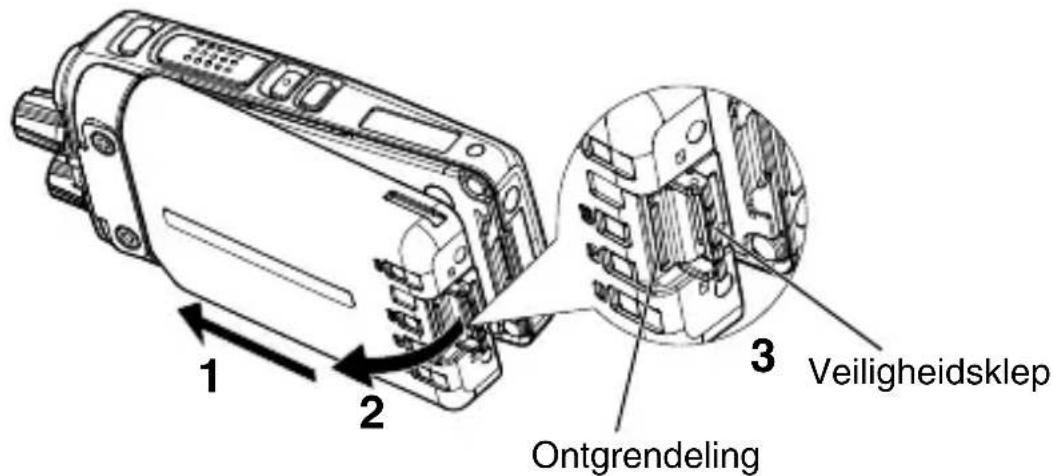

Om de batterij te verwijderen tilt u het veiligheidsklepje op, drukt u op de ontgrendelknop, en trekt u de batterij van de zendontvanger vandaan.

Veiligheidsklep Ontgrendeling

De batterijen niet installeren terwijl u zich in een gevaarlijke omgeving bevindt, waar vonken mogelijk een ontploffing kunnen veroorzaken.

Batterijen nooit in vuur werpen want door de zeer hoge temperaturen kunnen de batterijen ontploffen.

De contacten van de batterijhouder niet kortsluiten.

Geen oplaadbare batterijen gebruiken. Opmerking:

Als u van plan bent de zendontvanger voor lange tijd niet te gebruiken, haal de batterijen dan uit de batterijhouder.

Deze batterijhouder werd ontworpen voor zenden met een vermogen van 1 W (de laagvermogensinstelling van uw zendontvanger). Als u een sterker signaal wilt uitzenden (met een hogere vermogensinstelling op de zendontvanger), gebruik dan een optionele oplaadbare batterij.

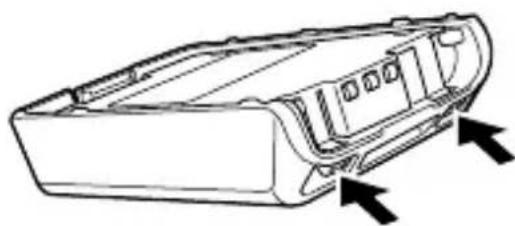

Om de batterijhouder te openen, druk op de twee lipjes bovenaan de achterkant van de houder en trek de twee halve schalen van elkaar.

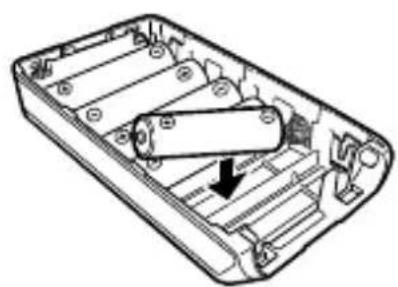

Plaats 6 AA (LR6) alkalibatterijen in de batterijhouder.

Zorg ervoor dat de polariteit telkens overeenstemt met de aanduiding op de bodem van de batterijhouder.

Lijn de lipjes van het deksel uit met het onderste deel en druk het deksel dan omlaag tot het op zijn plaats vastklikt.

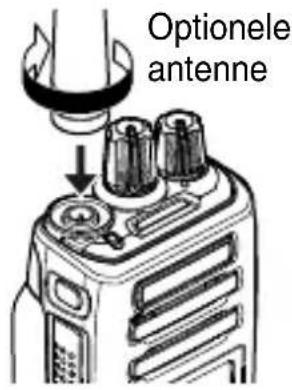

N-13PLAATSEN VAN DE (OPTIONELE) ANTENNE

Schroef de antenne op de aansluiting aan de bovenkant van de zendontvanger door de antenne aan de onderkant vast te houden en rechtsom vast te draaien.

BEVESTIGEN VAN DE RIEMKLEM

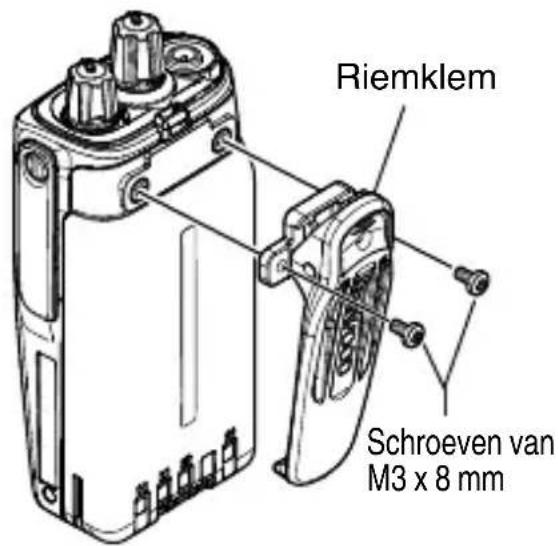

Bevestig de riemklem met behulp van de meegeleverde schroeven (M3 x 8 mm). Opmerking:

Als de riemklem niet is aangebracht, kan de bevestigingsplaats ervan warm worden tijdens ononderbroken zenden of na langdurig liggen in een warme omgeving.

LET OP Gebruik bij het bevestigen van de riemklem geen lijm die bedoeld is om te voorkomen dat schroeven los gaan zitten. De acrylaatester in deze lijm kan het achterpaneel van de zendontvanger doen barsten. Optionele antenne Schroeven van M3 x 8 mm Riemklem N-14PLAATSEN VAN HET KAP JE OVER DE UNIVERSELE

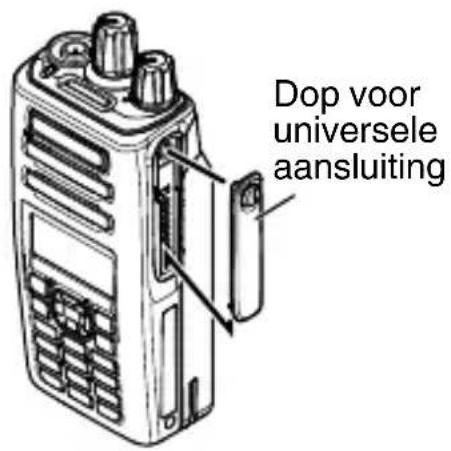

Plaats de dop op de universele aansluiting indien u geen los verkrijgbare luidspreker/microfoon of headset gebruikt.

Zet de dop met de afwerkschroef op zijn plaats vast.

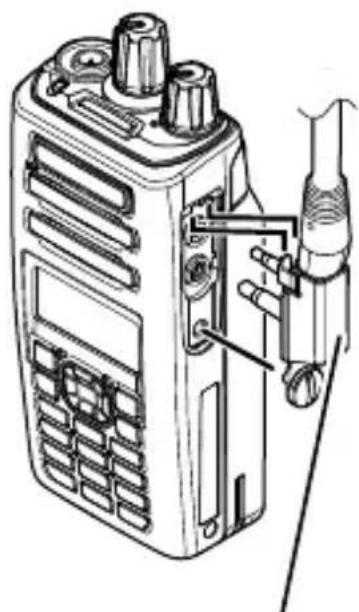

Plaats de geleider van de luidspreker/microfoon- of headsetaansluiting in de groef van de universele aansluiting.

Zet de aansluiting vast met de bevestigde schroef. Optionele speaker/microfoon Opmerking:

Als er geen gebruik wordt gemaakt van een optionele luidspreker/ microfoon, plaats het kapje over de universele aansluiting.

De ruisannuleringsfunctie van de KMC-54WD luidspreker/microfoon werkt met gebruik van de ingebouwde DSP van de transceiver en kan alleen worden gebruikt met draagbare modellen uit de NX-3000 serie. Dop voor universele aansluiting N-15INSTALLEREN VAN DE DOP OVER DE LUIDSPREKER/

Om de zendontvanger waterbestendig te houden, dient u de luidspreker/microfoon-aansluitingen af te sluiten met de meegeleverde dop.

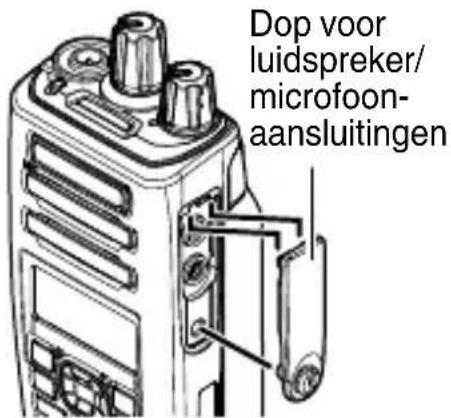

Plaats de dop op de luidspreker/ microfoon-aansluiting, indien u geen los verkrijgbare luidspreker/ microfoon of headset gebruikt.

Zet de dop met de afwerkschroef op zijn plaats vast.

Plaats de luidspreker/microfoon- pluggen in de luidspreker/microfoon- aansluitingen van de zendontvanger.

Plaats de vergrendelbeugel over de luidspreker-/microfoon-pluggen zo, zodat de vergrendelingslipjes in de groeven van zendontvanger passen.

Zet de vergrendelbeugel met de afwerkschroef op zijn plaats vast. Dop voor luidspreker/ microfoon- aansluitingen Luidspreker/microfoon- vergrendelbeugel

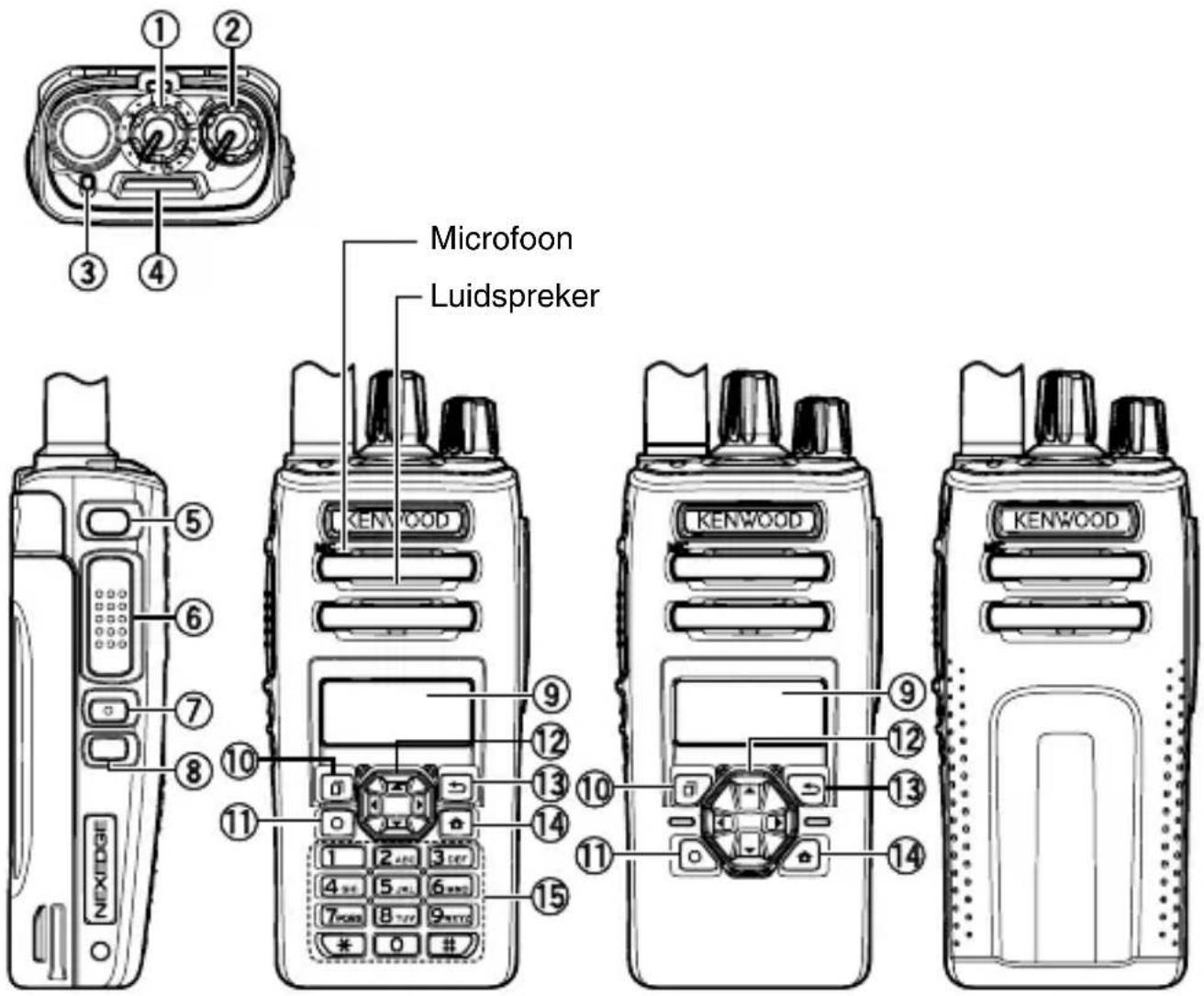

Basis knop modelStandaard knop modelGehele knop model Microfoon Luidspreker

Keuzeknop Draai deze regelaar om de programmeerbare functie te activeren. De standaardinstelling is [Kanaal selecteren].

Aan/uit-schakelaar/ Volume-knop Draai met de klok mee om de zendontvanger IN te schakelen. Om de zendontvanger uit te zetten, draai deze volledig linksom. Roteer om het volumeniveau aan te passen. N-17C Indicator voor zenden/ontvangen/batterij bijna leeg De indicator licht met verschillende kleuren op om de huidige status van de zendontvanger te tonen. Licht rood op tijdens het verzenden en groen tijdens het ontvangen. Knippert rood wanneer de batterij tijdens het zenden bijna leeg is. Vervang de batterij of laad op wanneer deze bijna leeg is. Opmerking:

Deze indicator kan door uw handelaar worden uitgeschakeld.

Lichtbalk Brandt bij het kiezen of ontvangen van een kanaal. Opmerking:

Deze indicator kan door uw handelaar worden uitgeschakeld.

Hulp (oranje) knop Drukken om de programmeerbare functie te activeren.

PTT (Push-to-Talk) schakelaar Houd ingedrukt en spreek in de microfoon om een zender op te roepen.

Kant 1 knop Drukken om de programmeerbare functie te activeren. De standaard knopinstelling is [Squelch uit tijdelijk].

Kant 2 knop Drukken om de programmeerbare functie te activeren. De standaard knopinstelling is [Achtergrondverlichting].

LCD-display Zie het display. {p. 20}

] knop Drukken om de programmeerbare functie te activeren. De standaard knopinstelling is [Menu].

] knop Drukken om de programmeerbare functie te activeren. De standaard knopinstelling is [Geen].

[ ] knop Drukken om de programmeerbare functie te activeren. De standaard knopinstelling is [Wissen].

Toetsenbord (alleen gehele knop model) Druk op de knoppen op het toetsenbord om DTMF-tonen uit te zenden. Op de knoppen op het toetsenbord kunnen tevens secundaire functies worden geprogrammeerd met programmeerbare functies.

Voor meer informatie over het programmeren van functies aan de knoppen op uw zendontvanger, neem contact op met uw dealer of raadpleeg de ”Handleiding (User Manual)” beschikbaar van de volgende URL. http://manual.kenwood.com/en_contents/search/keyword

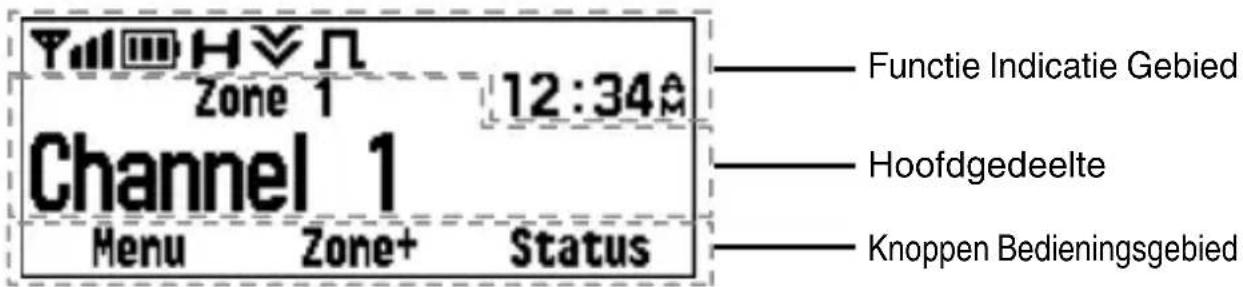

N-19DISPLAY Basisframe Knoppen Bedieningsgebied Hoofdgedeelte Functie Indicatie Gebied Displaygedeelte Beschrijving Functie Indicatie Gebied De diverse functie-indicators, signaalsterkte- indicator en accuvermogen-indicator en klok worden hier getoond. Hoofdgedeelte Diverse informatie over de transceiver, bijvoorbeeld het Kanaal- en Zonenummer, wordt hier getoond. Knoppen Bedieningsgebied Geeft de functies van de knoppen weer voor [ ], [J] en [ ]. Functie-indicator Indicator Beschrijving Toont de signaalsterkte. Toont de levensduur van de accu. Het kanaal gebruikt hoog zendingsvermogen. Het kanaal gebruikt medium zendingsvermogen. Het kanaal gebruikt laag zendingsvermogen. In de digitale functie (Digitaal kanaal) In de analoge functie (Analoog kanaal) In de digitale functie (Gemengd kanaal) In de analoge functie (Gemengd kanaal) Verbonden met Bluetooth-apparaat. N-20Indicator Beschrijving De Bluetooth-functie is geactiveerd. Knippert tijdens het activeren van Bluetooth. De GPS-positie wordt bepaald. Knippert wanneer GPS de positie niet kan bepalen. Scan, Priority Scan of Voting/Site Roaming wordt uitgevoerd. Knippert wanneer het scannen is gepauzeerd. Toont voorkeurkanaal 1 of Prioriteit monitor ID 1. Toont voorkeurkanaal 2 of Prioriteit monitor ID 2. Toont Prioriteit monitor ID 3. Toont Prioriteit monitor ID 4. Het huidige kanaal wordt aan de scanningreeks toegevoegd. De huidige zone wordt aan de multi-zone scanningreeks toegevoegd. De Scrambler functie is geactiveerd. De Encryptie functie is geactiveerd. Knippert bij ontvangst van een gecodeerde carrier. De Encryptie (AES) functie is geactiveerd. Knippert bij ontvangst van een gecodeerde carrier. De Encryptie (DES) functie is geactiveerd. Knippert bij ontvangst van een gecodeerde carrier. De Encryptie (ARC4) functie is geactiveerd. Knippert bij ontvangst van een gecodeerde carrier. De Talk Around functie is geactiveerd. De Monitoren of Squelch uit functie is geactiveerd. De Externe luidspreker is geactiveerd. Knippert wanneer een binnenkomende oproep overeenkomt met uw Optionele signalering. De Vibrator functie is geactiveerd. Knippert wanneer de Vibrator niet werkt. N-21Indicator Beschrijving Een boodschap wordt in het geheugen opgeslagen. Knippert wanneer een nieuwe boodschap wordt ontvangen. De VOX-functie is geactiveerd. De Site-vergrendel functie is geactiveerd. De Oproep Uitzenden functie is geactiveerd. De Surveillance functie is geactiveerd. De Systeemslot functie is geactiveerd. De extra poort is geactiveerd. Verschijnt wanneer de gekozen groep als telefoon-ID’s zijn geprogrammeerd. De Tactische Zone functie is geactiveerd. De Alleenwerker functie is geactiveerd. De OVCM-functie is geactiveerd. De Activiteit detector functie is geactiveerd. De Operator selecteerbare tonen functie is geactiveerd. Knippert tijdens Automatische opname. N-22BASISBEDIENING AAN/UITSCHAKELEN Draai de Aan/uit-schakelaar/ Volume-knop rechtsom om de zendontvanger in te schakelen. Draai de Aan/uit-schakelaar/ Volume-knop helemaal linksom om de zendontvanger uit te schakelen. VOLUME INSTELLEN Verdraai de Aan/uit-schakelaar/ Volume-knop om het volume te regelen.

Selecteer de gewenste zone met Selecteur, 4-weg D-pad of door gebruik te maken van de knoppen geprogrammeerd als [Zone omhoog]/ [Zone omlaag]. Elke zone Bevat Een groep kanalen.

Selecteer het gewenste kanaal met behulp van de Selecteur, 4-weg D-pad of de knoppen geprogrammeerd als [Kanaal omhoog]/ [Kanaal omlaag]. Iedere kanaal is geprogrammeerd met instellingen voor zenden en ontvangen.

De standaardinstelling voor de Selecteur is [Kanaal selecteren].

De zendontvanger heeft mogelijk geprogrammeerde namen voor zones en kanalen. De zonenaam en kanaalnaam kunnen respectievelijk maximaal 12 en 14 tekens hebben. Bij het kiezen van een zone verschijnt de zonenaam boven de kanaalnaam.

Wanneer door de handelaar geprogrammeerd, geeft de zendontvanger de zone- en kanaalnummers aan bij het veranderen. N-23ZENDEN

Selecteer de gewenste zone en het gewenste kanaal met behulp van de Selecteur of 4-weg D-pad en de [Zone omhoog]/ [Zone omlaag] of [Kanaal omhoog]/ [Kanaal omlaag] knoppen.

Druk op de PTT-schakelaar en spreek in de microfoon. Laat de PTT-schakelaar los voor ontvangst.

De LED-indicator licht rood op tijdens het zenden en groen bij het ontvangen van een signaal. Deze indicator kan door uw handelaar worden uitgeschakeld.

Voor de beste geluidskwaliteit bij de de ontvangende zender, moet u de microfoon ongeveer 3 tot 4 cm van uw mond houden. ONTVANGEN Selecteer de gewenste zone en het gewenste kanaal. Als signalering is geprogrammeerd op het kanaal, hoort u alleen een oproep als het ontvangen signaal overeenkomt met de instellingen van uw zendontvanger.
