Producttype	Kruislijnlaser (laserwaterpas)
Model	PCL 10 Set
Merk	Bosch
Werkbereik	tot ca. 10 m
Nivelleernauwkeurigheid	±0,5 mm/m
Zelfnivelleringsbereik	±4°
Nivelleertijd (typisch)	4 s
Laserklasse	2 (IEC 60825-1:2007-03)
Lasertype	635 nm, <1 mW
Voeding	2 x 1,5 V LR06 (AA, Alkali-Mangaan)
Gebruiksduur	ca. 15 h
Gewicht (EPTA)	0,4 kg
Afmetingen (L×B×H)	108 x 66 x 92 mm
Gebruikstemperatuur	+5 °C tot +40 °C
Opslagtemperatuur	-20 °C tot +70 °C
Maximale relatieve luchtvochtigheid	90 %
Statiefopname	1/4"
Leveringsomvang	Beschermtas, Laserbril, Statief
Indicatie nivelleerautomaat	Groen brandend (genivelleerd), rood knipperend (geen nivellering)
Reiniging	Vochtige, zachte doek; geen oplosmiddelen; niet in water onderdompelen
Beschermingsklasse	Alleen voor gesloten ruimtes

Veelgestelde vragen - PCL 10 Set BOSCH

Hoe schakel ik de Bosch PCL 10 Set in en uit?

Om in te schakelen schuift u de aan/uit-schakelaar (3) in stand "On". Het meetgereedschap zendt onmiddellijk twee laserlijnen uit. Om uit te schakelen schuift u de schakelaar in stand "Off". Bij uitschakelen wordt de pendel-eenheid vergrendeld.

Welke batterijen heeft de PCL 10 nodig en hoe worden ze vervangen?

Er zijn twee 1,5 V Alkali-Mangaan-batterijen van het type LR06 (AA) nodig. Druk op de vergrendeling (4), klap het batterijvakdeksel (5) open en plaats de batterijen met de juiste polariteit. Vervang altijd alle batterijen tegelijk.

Wat betekent de rood knipperende indicatie op het apparaat?

De indicatie (2) knippert rood wanneer automatische nivellering niet mogelijk is (bijv. wanneer het apparaat meer dan 4° gekanteld is of vrij in de hand wordt gehouden). In deze modus werken de laserlijnen zonder automatische nivellering en zijn de rechte hoeken niet gegarandeerd.

Kan ik de laserstraal in mijn ogen krijgen?

De laser van klasse 2 is bij kortdurende blootstelling oogveilig, maar vermijd opzettelijk in de straal te kijken. Richt de straal nooit op personen of dieren. Als de straal in het oog terechtkomt, sluit dan de ogen en beweeg het hoofd uit de straal.

Hoe reinig ik de PCL 10 Set correct?

Veeg het apparaat af met een vochtige, zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen. Dompel het meetgereedschap niet onder in water. Maak regelmatig de uittree-opening van de laserstraling schoon.

Welke nauwkeurigheid heeft de PCL 10 en hoe wordt deze gecontroleerd?

De nivelleernauwkeurigheid bedraagt ±0,5 mm/m. Vergelijk na een harde stoot of val de laserlijn met een bekende horizontale of verticale referentielijn om de nauwkeurigheid te controleren.

Is het apparaat geschikt voor gebruik buitenshuis?

Nee, de PCL 10 Set is uitsluitend geschikt voor gebruik op gesloten locaties (binnenruimtes). Bescherm het apparaat tegen vocht en direct zonlicht.

Hoe gebruik ik het statief met de laser?

Schroef het apparaat met de statiefopname (9) op het 1/4"-schroefdraad van het statief (12) en draai het vast met de borgschroef. Het statief biedt een stabiele, in hoogte verstelbare meetondergrond.

Waar dient de meegeleverde laserbril voor?

De laserbril filtert omgevingslicht en laat de rode laserstraal helderder lijken. Het is geen veiligheidsbril en biedt geen UV-bescherming. Gebruik hem niet als zonnebril of in het verkeer.

Hoe bewaar ik de PCL 10 Set correct?

Bewaar en transporteer het meetgereedschap alleen in de meegeleverde beschermtas. Verwijder bij langdurig niet-gebruik de batterijen. Vermijd extreme temperaturen en temperatuurschommelingen.

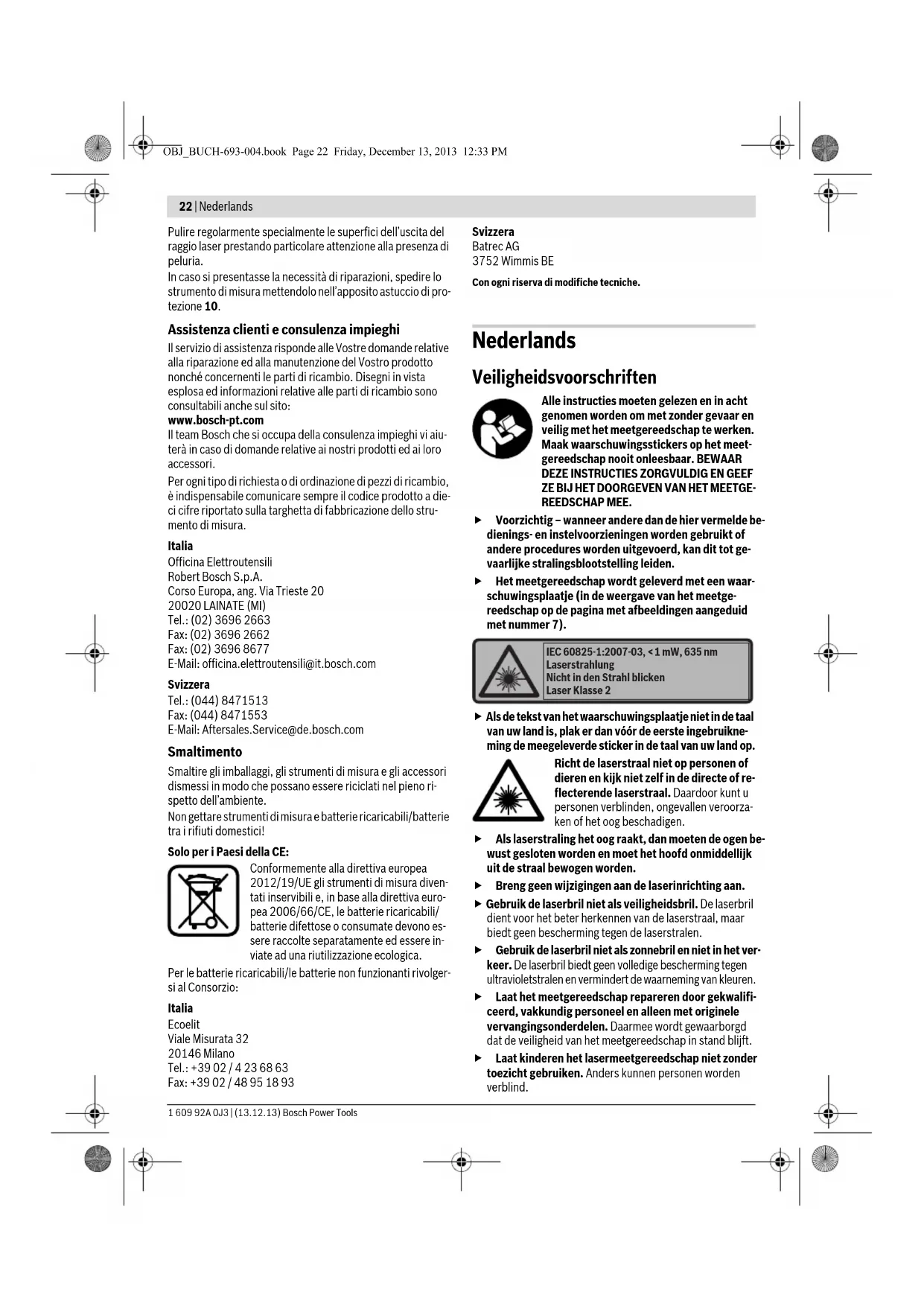

GEBRUIKSAANWIJZING PCL 10 Set BOSCH

Veiligheidsvoorschriften

Alle instructies moeten gelezen en in acht genomen worden om zonder gevaar en veilig met het meetgereedschap te werken. Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE INSTRUCTIES ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREDSCHAP MEE.

Voorzichtig - wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden. - Het meetgereedschap wordt geleverd met een waarschuwingsplaatje (in de weergave van het meetgereedschap op de pagina met afbeeldingen aangeduid met nummer 7).

IEC 60825-1:2007-03, <1 mW, 635 nm Laserstrahlung

▸ Als de tekst van het waarschuwingsplaatje niet in de taal van uw land is, plak er dan voor de eerste ingebruikneming de meegeleverde sticker in de taal van uw land op.

Richt de laserstraal niet op personen of dieren en kijk niet in de directe of reflecterende laserstraal. Daardoor kunt u personen verblinden, ongelukken veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden. ▸ Breng geen wijzigingen aan de laserinrichting aan. ▸ Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. - Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft. Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind.

Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen.

Het meetgereedschap is uitsluitend bestemd voor gebruik in een gesloten ruimte.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

1 Opening voor laserstraal 2 Weergave automatisch nivelleren 3 Aan/uit-schakelaar 4 Vergrendeling van het batterijvakdeksel 5 Deksel van batterijvak 6 Aanlegvlak 7 Laser-waarschuwingsplaatje 8 Serienummer 9 Statiefopname 1/4" 0 Beschermetui 1 Laserbril 12 Statief * Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

Technische gegevens

Lijnlaser PCL 10
Productnummer	3603 K08 1..
Reikwijde tot ca.	10 m
Nivelleernauwkeurigheid	±0,5mm/m
Zelfnivelleerbereik kenmerkend	±4°
Nivelleertijd kenmerkend	4 s
Bedrijfstemperatuur	+5 °C...+40 °C
Bewaarttemperatuur	-20 °C...+70 °C
Relatieve luchtvochtigkeit max.	90 %
Laserklasse	2
Lasertype	635 nm, <1 mW
C6	>10
Statiefopname	1/4"
Batterijen	2 x 1,5 VLR06 (AA)
Gebruiksduur ca.	15 h
Gewicht volgens
EPTA-Procedure 01/2003	0,4 kg
Afmetingen (length x bredte x hoogte)	108 x 66 x 92 mm
Het seriENUMmer 8 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap.

Montage

Batterijen inzetten of vervangen

Voor het gebruik van het meetgereedschap worden alkali-mangaanbatterijen aanbevolen.

Om het batterijvakdeksel 5 te openen, drukt u op de vergrendeling 4 en klapt u het batterijvakdeksel open. Plaats de batterijen. Let daarbij op de juiste poolaansluitingen, zoals aangegeven op de binnenzijde van het batterijvak.

Vervang altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van dezelfde fabrikant en met dezelfde capaciteit.

Verwijder de batterijen uit het meetgereedschap als u het langdurig niet gebruikt. Als de batterijen lang worden bewaard, kunnen ze gaan roesten en leegraken.

Gebruik

Ingebruikname

Bescherm het meetgereedschap tegen vocht en fel zonlicht. Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Voorkom heftige schokken of vallen van het meetgereedschap. Door beschadigingen van het meetgereedschap kan de nauwkeurigheid worden geschaad. Vergelijk na een heftige schok of val de laserlijn ter controle met een bekende horizontale of verticale referentielijn. Schakel het meetgereedschap uit wanneer u het verplaatst of vervoert. Bij het uitschakelen wordt de pendelunit vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In- en uitschakelen

Om het meetgereedschap in te schakelen, duwt u de aan/uit-schakelaar 3 in de stand "On". Onmiddellijk na het inschakelen zendt het meetgereedschap twee laserlijnen uit de opening 1.

Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal, ook niet vanaf een grote afstand.

Om het meetgereedschap uit te schakelen, duwt u de aan/uit-schakelaar 3 in de stand "Off". Als u het meetgereedschap uitschakelt, wordt de pendelunit vergrendeld.

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Om energie te sparen, schakelt u het meetgereedschap alleen in als u het gebruikt.

Werkzaamheden met automatisch nivelleren (zie afbeelding A-B)

Plaats het meetgereedschap op een stevige horizontale ondergrond, houd het met de aanlegvlakken 6 tegen een verticaal oppervlak of bevestig het op een statief 12.

Na het inschakelen worden door het automatisch waterpassen oneffenheden binnen het zelfwaterpasbereik van ±4° automatisch gecompenseerd. Het waterpassen is afgesloten zodra de laserlijnen niet meer bewegen. De indicatie 2 brandt groen.

Als automatisch waterpassen niet mogelijk is, bijv. omdat de onderzijde van het meetgereedschap meer dan 4° afwijkt van de waterpaslijn of het meetgereedschap met de hand wordt vastgehouden, knippert de batterij- en waterpaswaarschuwing 2 rood en werkt het meetgereedschap zonder automatisch waterpassen. De laserlijnen blijven ingeschakeld, de beide gekruiste lijnen verlopen echter niet noodzakelijk haaks op elkaar.

Opmerking: Het werken zonder automatisch waterpassen wordt onafhankelijk van de batterijstatus altijd door het knipperen van de batterij- en waterpaswaarschuwing 2 aangegeven.

Om weer met automatisch waterpassen te werken, positioneert u het meetgereedschap zodanig dat de onderzijde horizontaal is gesteld en wacht u het zelfwaterpassen af. Zodra het meetgereedschap zich weer binnen het zelfwaterpasbereik van ±4° bevindt, knippert de batterij- en waterpaswaarschuwing 2 niet meer (bij zwakke batterijen brandt ze voortdurend, anders gaat deze uit).

Bij trillingen of veranderingen van plaats tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd. Controleer na opnieuw nivelleren de stand van de horizontale en verticale laserlijn in relatie tot de referentiepunten om fouten te voorkomen.

Tips voor de werkzaamheden

Werkzaamheden met het statief (zie afbeelding C)

Een statief 12 biedt een stabiele, in hoogte instelbare meet-ondergrond. Plaats het meetgereedschap met de statiefopname 9 op de 1/4-schroefdraad van het statief en schroef het met de vastzetschroef van het statief vast.

Zijwaarts aanleggen (zie afbeelding D)

Voor het snel controleren van hoogten kunt u het meetgereedschap met de aanlegvlakken 6 zijwaarts tegen verticale wanden, kasten, enz. houden. Let erop dat u het meetgereedschap recht en rustig vasthoudt.

Laserbril (toebehoren)

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het licht van de laser voor het oog helderder.

▷ Gebruik de laserveiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen.

• Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultraviolette straling en vermindert de waarneming van kleuren.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen in het meegeleverde beschermetui.

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Verzend het meetgereedschap in het beschermetui 10 in het geval van een reparatie.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Gooi meetgereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten onbruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
