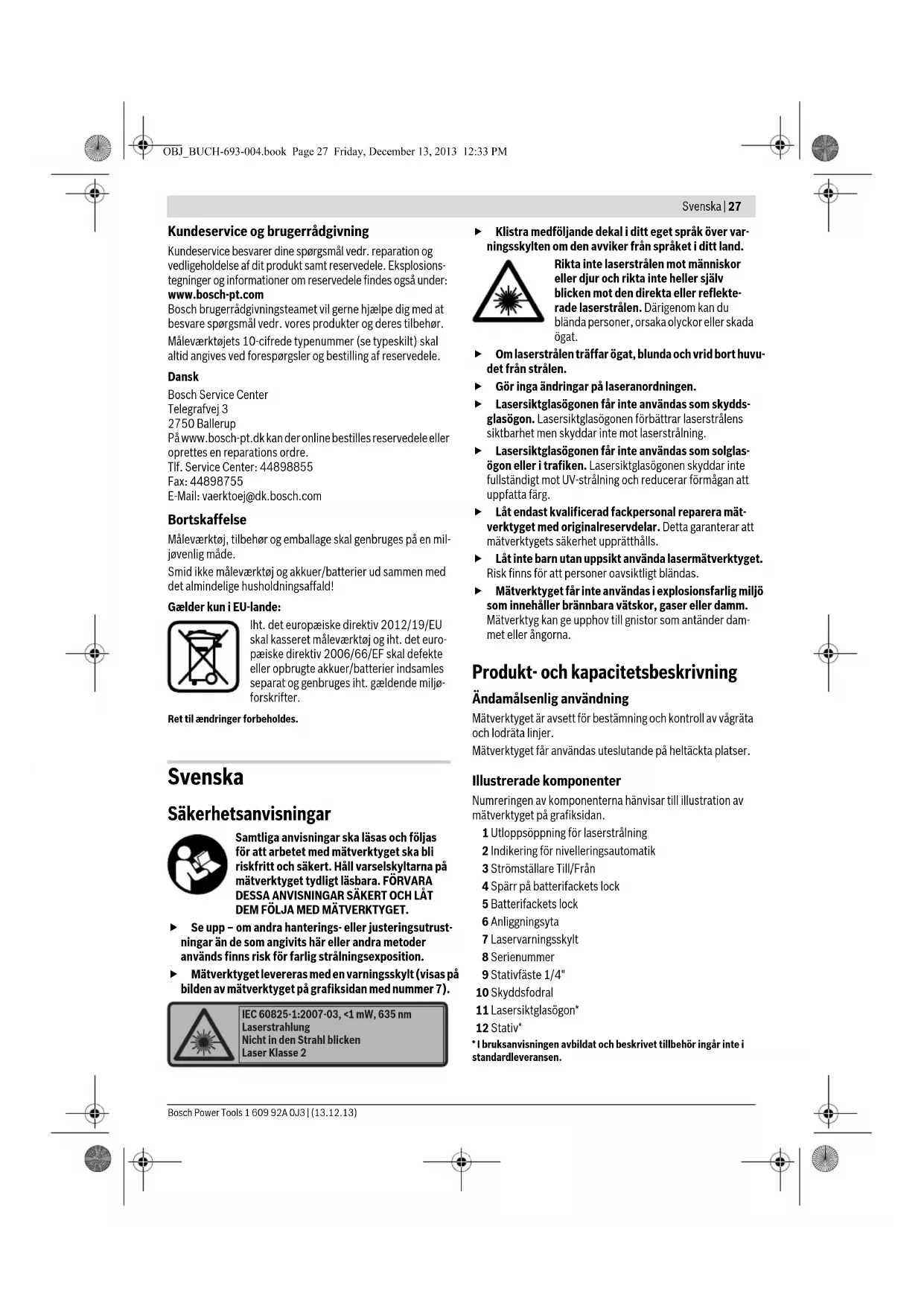

OBJ_BUCH-693-004.book Page 26 Friday, December 13, 2013 12:33 PMSvenska | 27 Bosch Power Tools 1 609 92A 0J3 | (13.12.13) Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Måleværktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på en mil- jøvenlig måde. Smid ikke måleværktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det euro- pæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljø- forskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET. Se upp – om andra hanterings- eller justeringsutrust- ningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition. Mätverktyget levereras med en varningsskylt (visas på bilden av mätverktyget på grafiksidan med nummer 7). Klistra medföljande dekal i ditt eget språk över var- ningsskylten om den avviker från språket i ditt land. Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekte- rade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat. Om laserstrålen träffar ögat, blunda och vrid bort huvu- det från strålen. Gör inga ändringar på laseranordningen. Lasersiktglasögonen får inte användas som skydds- glasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglas- ögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Låt endast kvalificerad fackpersonal reparera mät- verktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas. Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dam- met eller ångorna. Produkt- och kapacitetsbeskrivning Ändamålsenlig användning Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer. Mätverktyget får användas uteslutande på heltäckta platser. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan. 1 Utloppsöppning för laserstrålning 2 Indikering för nivelleringsautomatik 3 Strömställare Till/Från 4 Spärr på batterifackets lock 5 Batterifackets lock 6 Anliggningsyta 7 Laservarningsskylt 8 Serienummer 9 Stativfäste 1/4" 10 Skyddsfodral 11 Lasersiktglasögon* 12 Stativ*

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. IEC 60825-1: 2007-03, < 1 mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-693-004.book Page 27 Friday, December 13, 2013 12:33 PM28 | Svenska 1 609 92A 0J3 | (13.12.13) Bosch Power Tools Tekniska data Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterifackets lock 5 tryck på spärren 4 och fäll upp locket. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batterifackets insida. Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet. Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller själv- urladdas vid längre tids lagring. Drift Driftstart Skydda mätverktyget mot väta och direkt solljus. Mätverktyget får inte utsättas för extrema temperatu- rer eller stora temperaturvariationer. Undvik t.ex. att låta mätinstrumentet ligga i en bil undre längre tid. Låt mät- verktyget anta omgivningens temperatur före användning om det har utsatts för större temperaturförändringar. Undvik att utsätta mätverktyget för kraftiga stötar eller slag. Om mätverktyget skadas kan noggrannheten nedsättas. Efter en kraftig stöt eller fall ska laserlinjen kon- trolleras mot en känd lodrät resp. vågrät referenslinje. Koppla från mätverktyget före transport. Vid frånkopp- ling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För inkoppling av mätverktyget skjut strömställaren 3 till läget ”On”. Mätverktyget sänder genast efter inkoppling två laserstrålar ur utloppsöppningen 1. Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För urkoppling av mätverktyget skjut strömställaren Till/Från 3 till läget ”Off”. Vid frånkoppling låses pendelenheten. Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen. För att spara energi, slå endast på mätverktyget när du använ- der det. Användning med nivelleringsautomatik (sebilderA–B) Ställ upp mätverktyget på ett vågrätt, stadigt underlag, håll det med anliggningsytorna 6 mot en lodrät yta eller fäst verk- tyget på ett stativ 12. Efter inkoppling kompenserar nivelleringsautomatiken auto- matiskt ojämnheter inom självnivelleringsområdet på ±4°. Nivelleringen är avslutad när laserlinjerna inte längre rör på sig. Indikatorn 2 lyser med grönt ljus. Om den automatiska nivelleringen inte fungerar, t. ex. när mätverktygets undre sida avviker mer än 4° från horisontal- planet eller mätverktyget hålls fritt i handen börjar batteri- och nivelleringsvarningen 2 blinka i rött och mätverktyget fungerar härefter utan nivelleringsautomatik. Laserlinjerna förblir inkopplade, men de både korsande linjerna löper inte alltid i exakt rät vinkel. Anvisning: Hanteringen utan nivelleringsautomatik indikeras alltid med blink från batteri- och nivelleringsvarningen 2. För att åter kunna arbeta med nivelleringsautomatiken posi- tionera mätverktyget så att undre sidan är vågrät och avvakta självnivelleringen. Så fort mätverktyget ligger inom självnivel- leringsområdet ±4° blinkar inte längre batteri- och nivelle- ringsvarningen 2 (är batterierna svaga lyser den kontinuerligt eller slocknar). Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning. Arbetsanvisningar Användning med stativ (se bild C) Stativet 12 är ett stabilt och i höjdläge inställbart mätunder- lag. Sätt upp mätverktyget med stativfästet 9 på stativets 1/4"-gänga och dra fast stativets låsskruv. Verktyget läggs an mot sidan (se bild D) För snabb kontroll av höjder, kan mätverktygets anliggningsy- tor 6 hållas mot lodräta väggar, skåp etc. Se till att mätverkty- get hålls rakt och lugnt. Korslinjelaser PCL 10 Produktnummer 3 603 K08 1.. Arbetsområde till ca 10 m Nivelleringsnoggrannhet ±0,5mm/m Självnivelleringsområde typiskt ±4° Nivelleringstid typisk

>10 Stativfäste 1/4" Batterier 2 x 1,5 V LR06 (AA) Batterikapacitet ca 15 h Vikt enligt EPTA-Procedure 01/2003 0,4 kg Mått (längd x bredd x höjd) 108 x 66 x 92 mm Serienumret 8 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-693-004.book Page 28 Friday, December 13, 2013 12:33 PMNorsk | 29 Bosch Power Tools 1 609 92A 0J3 | (13.12.13) Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare. Lasersiktglasögonen får inte användas som skydds- glasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglas- ögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i det skydds- fodral som medlevererats. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring laserns utlopps- öppning och se till ludd avlägsnas. För reparation ska mätverktyget skickas in i skyddsfodralet

Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felak- tiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt läm- nas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Varselskilt på måle- verktøyet må alltid være synlige og lesbare.
