PCL 10 Set - Nível a laser BOSCH - Manual de utilização gratuito

Tipo de produto	Laser de linhas cruzadas (nível a laser)
Modelo	PCL 10 Set
Marca	Bosch
Área de trabalho	até aprox. 10 m
Precisão de nivelamento	±0,5 mm/m
Faixa de autonivelamento	±4°
Tempo de nivelamento (típico)	4 s
Classe do laser	2 (IEC 60825-1:2007-03)
Tipo de laser	635 nm, <1 mW
Alimentação elétrica	2 x 1,5 V LR06 (AA, alcalino-manganês)
Duração da operação	aprox. 15 h
Peso (EPTA)	0,4 kg
Dimensões (C×L×A)	108 x 66 x 92 mm
Temperatura de operação	+5 °C a +40 °C
Temperatura de armazenamento	-20 °C a +70 °C
Umidade relativa máxima	90 %
Conexão para tripé	1/4"
Conteúdo da embalagem	Bolsa de proteção, óculos para laser, tripé
Indicação do nivelamento automático	Verde aceso (nivelado), vermelho piscando (sem nivelamento)
Limpeza	Pano macio e úmido; não use solventes; não mergulhe em água
Classe de proteção	Apenas para ambientes fechados

Perguntas frequentes - PCL 10 Set BOSCH

Como ligar e desligar o Bosch PCL 10 Set?

Para ligar, deslize o interruptor liga/desliga (3) para a posição "On". A ferramenta de medição emite imediatamente duas linhas de laser. Para desligar, deslize o interruptor para a posição "Off". Ao desligar, a unidade de pêndulo é travada.

Quais pilhas o PCL 10 necessita e como trocá-las?

São necessárias duas pilhas alcalino-manganês de 1,5 V tipo LR06 (AA). Pressione o travamento (4), abra a tampa do compartimento de pilhas (5) e insira as pilhas com a polaridade correta. Substitua sempre todas as pilhas ao mesmo tempo.

O que significa o indicador vermelho piscando no aparelho?

O indicador (2) pisca vermelho quando o nivelamento automático não é possível (por exemplo, se o aparelho estiver inclinado mais de 4° ou segurado livremente na mão). Neste modo, as linhas de laser funcionam sem nivelamento automático e os ângulos retos não são garantidos.

Posso ter o feixe de laser nos olhos?

O laser da classe 2 é seguro para os olhos em exposição breve, mas evite olhar intencionalmente. Nunca aponte o feixe para pessoas ou animais. Se o feixe atingir os olhos, feche os olhos e mova a cabeça para fora do feixe.

Como limpar corretamente o PCL 10 Set?

Limpe o aparelho com um pano macio e úmido. Não use produtos de limpeza ou solventes. Não mergulhe a ferramenta de medição em água. Limpe regularmente a abertura de saída da radiação laser.

Qual a precisão do PCL 10 e como verificá-la?

A precisão de nivelamento é de ±0,5 mm/m. Após um impacto forte ou queda, compare a linha de laser com uma linha de referência horizontal ou vertical conhecida para verificar a precisão.

O aparelho é adequado para uso externo?

Não, o PCL 10 Set é exclusivamente para operação em locais fechados (interiores). Proteja o aparelho contra umidade e luz solar direta.

Como usar o tripé com o laser?

Parafuse o aparelho com a conexão para tripé (9) na rosca de 1/4" do tripé (12) e aperte com o parafuso de fixação. O tripé oferece uma base de medição estável e ajustável em altura.

Para que serve os óculos para laser fornecidos?

Os óculos para laser filtram a luz ambiente e fazem o feixe de laser vermelho parecer mais brilhante. Não são óculos de proteção e não oferecem proteção UV. Não os use como óculos de sol ou no trânsito.

Como armazenar corretamente o PCL 10 Set?

Armazene e transporte a ferramenta de medição apenas na bolsa de proteção fornecida. Remova as pilhas se não for usar por muito tempo. Evite temperaturas extremas e variações de temperatura.

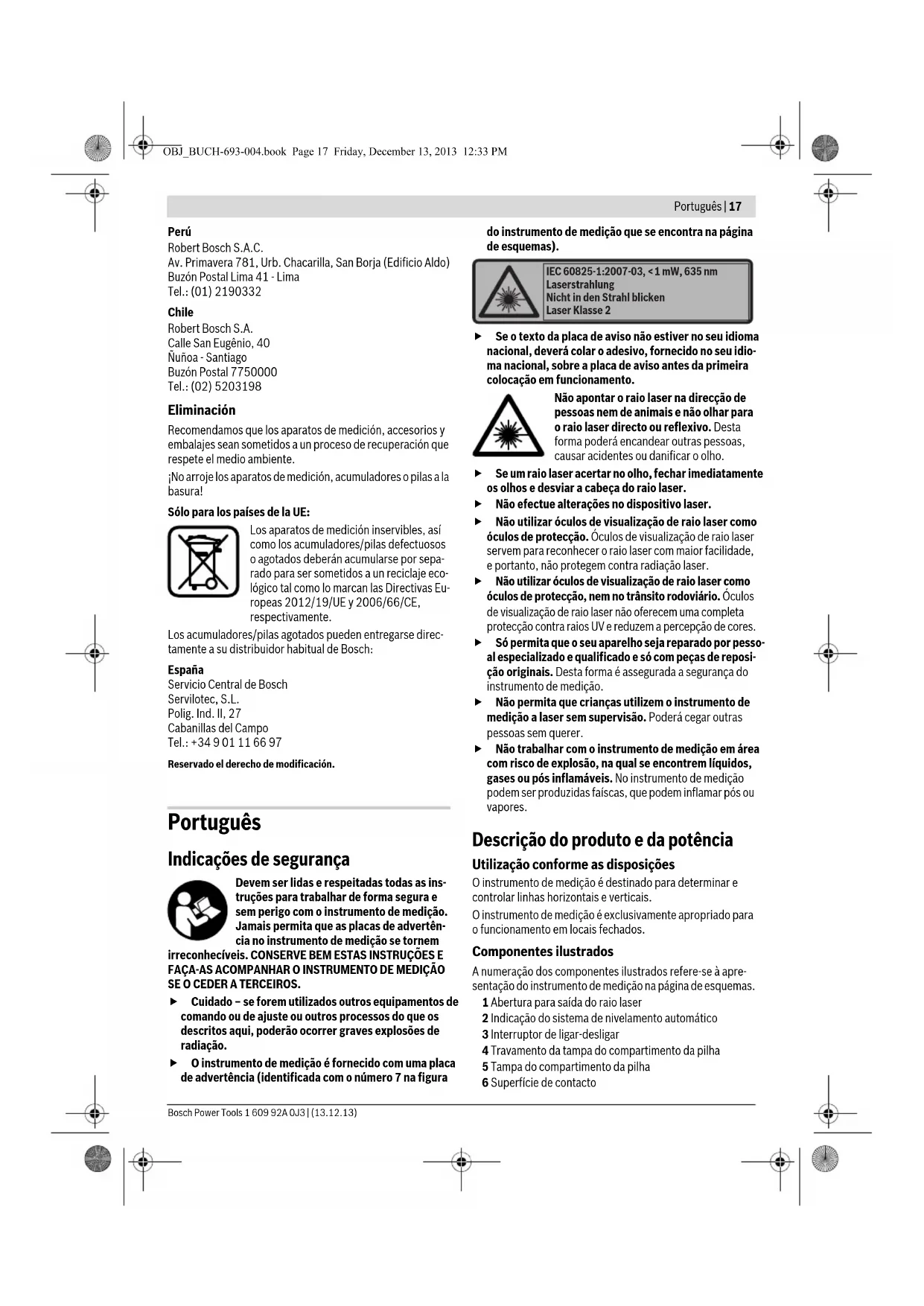

MANUAL DE UTILIZADOR PCL 10 Set BOSCH

Indicações de segurança

Devem ser lidas e respeitadas todas as instruções para trabalhar de forma segura e sem perigo com o instrumento de medição. Jamais permita que as placas de advertência no instrumento de medição se tornem

irreconhecíveis. CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOMPANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A TERCEIROS.

• Cuidado - se forem realizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos, poderão ocorrer graves explosões de radiação.
• O instrumento de medição é fornecido com uma placa de advertência (identificada com o número 7 na figura).

Se o texto da placa de aviso não estiver no seu idioma nacional, cole o adesivo, fornecido no seu idioma nacional, sobre a placa de aviso antes da primeira colocação em funcionamento.

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou refletido. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho.

Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser. - Não efetue alterações no dispositivo laser. - Não utilize óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser. - Não utilize óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma proteção completa contra raios UV e reduzem a percepção de cores. Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição. - Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Podem cegar outras pessoas sem querer. - Não trabalhar com o instrumento de medição em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

Descrição do produto e da potência

Utilização conforme as disposições

O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais.

O instrumento de medição é exclusivamente apropriado para funcionamento em locais fechados.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.

1 Abertura para saída do raio laser 2 Indicação do Sistema de nivelamento automático 3 Interruptor de ligar-desligar 4 Travamento da tampa do compartimento da pilha 5 Tampa do compartimento da pilha 6 Superfície de contato

18|Português

7 Placa de advertência laser

8 Número de série

9 Fixação do tripé 1/4"

10 Bolsa de proteção

11 Óculos para visualização de raio laser

12 Tripé*

* Acessórios aparecidos ou descrições não pertencem ao volume de fornecimento.

Dados Técnicos

Laser de linhas cruzadas PCL 10
N° do produit	3 603 K08 1..
Área de trabajo de até aprox.	10 m
Exactão de nivelamento	±0,5mm/m
Faixa de autonivelamento, típlicamente	±4°
Tempo de nivelamento, típlicamente	4 s
Temperatura de funcionaamento	+5 °C...+40 °C
Temperatura de armazenamento	-20 °C...+70 °C
Máx. humidade relativa do ar	90 %
Classe de laser	2
Tipo de laser	635 nm, <1 mW
C6	>10
Fixação do tripé	1/4"
Pilhas	2 x 1,5 V LRO6 (AA)
Duração de funcionaamento de aprox.	15 h
Peso conforme
EPTA-Procedure 01/2003	0,4 kg
Dimensoes
(comprimento x largura x alta)	108 x 66 x 92 mm
O número de série 8 sobre a placá de caracteristicas serve para a identificação inadequácia do seu instrumento de medicação.

Montagem

Introduzir/substituir pilhas

Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas.

Para abrir a tampa do compartimento da pilha 5, deve-se premir o travamento 4 e abrir a tampa do compartimento da pilha. Introduzir as pilhas. Observar que a polarização esteja correta, de acordo com a ilustração que se encontra no lado interior do compartimento da pilha.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.

Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento

Proteger o instrumento de medição contra humidade ou insolação direta.

• Não sujeitar o instrumento de medição a temperaturas extremas nem a variações de temperatura. Não deixá-lo dentro de um automóvel durante muito tempo. No caso de maiores variações de temperatura, deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. Evitar que o instrumento de medição sofra choques ou quedas. Danos no instrumento de medição podem prejudicar a sua exatidão. Após impactos fortes ou quedas, deverá controlar a linha do laser, comparando-a com uma linha de referência conhecida, vertical ou horizontal. Desligue o instrumento de medição antes do transporte. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos.

Ligar e desligar

Para ligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 3 para a posição "On". Imediatamente após ser ligado, o instrumento de medição emite as linhas de laser pela abertura de saída 1.

• Não apontar o raio laser na direção de pessoas nem de animais, e não olhar no raio laser, nem mesmo de maiores distâncias.

Para desligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 3 para a posição "Off". A unidade de nivelamento é bloqueada ao desligar o instrumento.

• Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição às vezes. Outras pessoas poderiam ser cegadas pelo raio laser.

Para poupar energia, ligue o instrumento de medição apenas quando o usar.

Trabalhar com nivelamento automático (veja figuras A-B)

Colocar o instrumento de medição sobre uma base horizontal e firme, segurar com as superfícies de contacto 6 de encontro a uma superfície vertical ou fixar sobre um tripé 12.

Após ligar, o sistema de nivelamento automático compensa automaticamente os desníveis dentro da faixa de auto-nivelamento ±4°. O nivelamento está terminado assim que as linhas de laser não se movimentarem mais. A indicação 2 ilumina-se em verde.

Se o nivelamento automático não for possível, por ex. porque o lado de baixo do instrumento de medição diverge mais do que 4° da linha horizontal ou se o aviso da pilha ou o aviso do nivelamento 2 acender em vermelho e o instrumento de medição travar sem o nivelamento automático. As linhas de laser permanecem ligadas, as linhas cruzadas percorrem necessariamente num ângulo reto.

Nota: O trabalho sem nivelamento automático é sempre indicado pelo aviso intermitente da pilha e do nivelamento 2, independente do estado da pilha.

Para trabalhar com o nivelamento automático, é necessário posicionar o instrumento de medição de modo que o lado inferior esteja alinhado horizontalmente e aguardar o nivelamento automático. Assim que o instrumento de medição estiver dentro da faixa de nivelamento automático ± 4°, o aviso

da pilha e do nivelamento 2 não pisca mais (quando as pilhas estão fracas, ela permanece alimentada, caso contrário ela se apaga).

O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento. Após um renivelamento, deve-se controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros.

Indicações de trabalho

Trabalhar com o tripé (veja figura C)

O tripé 12 é um suporte de medição estável e com altura regulável. Colocar o instrumento de medição com a admissão do tripé 9 sobre a rosca de 1/4" do tripé e atarraxar com o parafuso de fixação do tripé.

Aplicação lateral (veja figura D)

Para controlar rapidamente as alturas, é possível aplicar o instrumento de medição com as superfícies de contacto 6 lateralmente a paredes verticais, armários, etc. Segure o instrumento de medição de forma reta e calma.

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto, a luz vermelha do laser parece mais clara para os olhos.

• Não utilize óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
• Não utilize óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção contra raios UV e reduzem a percepção de cores.

Manutenção e serviços

Manutenção e limpeza

So armazene e transporte o instrumento de medição na bolsa de proteção fornecida.

Mantenha o instrumento de medição sempre limpo.

Não mergulhe o instrumento de medição em água ou em outros líquidos.

Limpe as sujidades com um pano úmido e macio. Não utilize produtos de limpeza nem solventes.

Limpe regularmente, em especial, as superfícies em volta da abertura de saída do laser e verifique que não haja pó.

Em caso de reparações, envie o instrumento de medição dentro da bolsa de proteção 10.

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipe de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do instrumento de medição.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.

Sob reserva de alterações.
