KULLANIM KILAVUZU PCL 10 Set BOSCH

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέ- πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορ- ρίμματα του σπιτιού σας! Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα εργαλεία μέτρη- σης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçim- de çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı üze- rindeki uyarı etiketlerini hiçbir zaman oku- namaz hale getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZ- DE BUNLARI DA BİRLİKTE VERİN. Dikkat – Burada belirtilen kullanım veya ayar hükümle- rine uyulmadığı veya başka yöntemler kullanıldığı tak- dirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir. Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 7 numara ile gösterilmektedir). Uyarı etiketindeki metin kendi dilinizde değilse, ilk kul- lanımdan önce cihaz ekinde teslim edilen kendi diliniz- deki uyarı etiketini mevcut uyarı etiketi üzerine yapış- tırın. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bak- mayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz. Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. Lazer donanımında hiçbir değişiklik yapmayın. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. La- zer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal ye- dek parça kullanma koşulu ile onartın. Bu yolla ölçme ci- hazının güvenliğini her zaman sağlarsınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başka- larının gözünü kamaştırabilir. Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde ça- lışmayın. Ölçme cihazı içinde toz veya buharları tutuştura- bilecek kıvılcımlar üretilebilir. IEC 60825-1: 2007-03, < 1 mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-693-004.book Page 36 Friday, December 13, 2013 12:33 PMTürkçe | 37 Bosch Power Tools 1 609 92A 0J3 | (13.12.13) Ürün ve işlev tanımı Usulüne uygun kullanım Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kon- trolü için geliştirilmiştir. Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uy- gundur. Şekli gösterilen elemanlar Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazı- nın şeklinin bulunduğu grafik sayfasında bulunmaktadır. 1 Lazer ışını çıkış deliği 2 Nivelman otomatiği göstergesi 3 Açma/kapama şalteri 4 Batarya gözü kapak kilidi 5 Batarya gözü kapağı 6 Dayama yüzeyi 7 Lazer uyarı etiketi 8 Seri numarası 9 Sehpa girişi 1/4" 10 Koruyucu çanta 11 Lazer gözlüğü* 12 Sehpa*

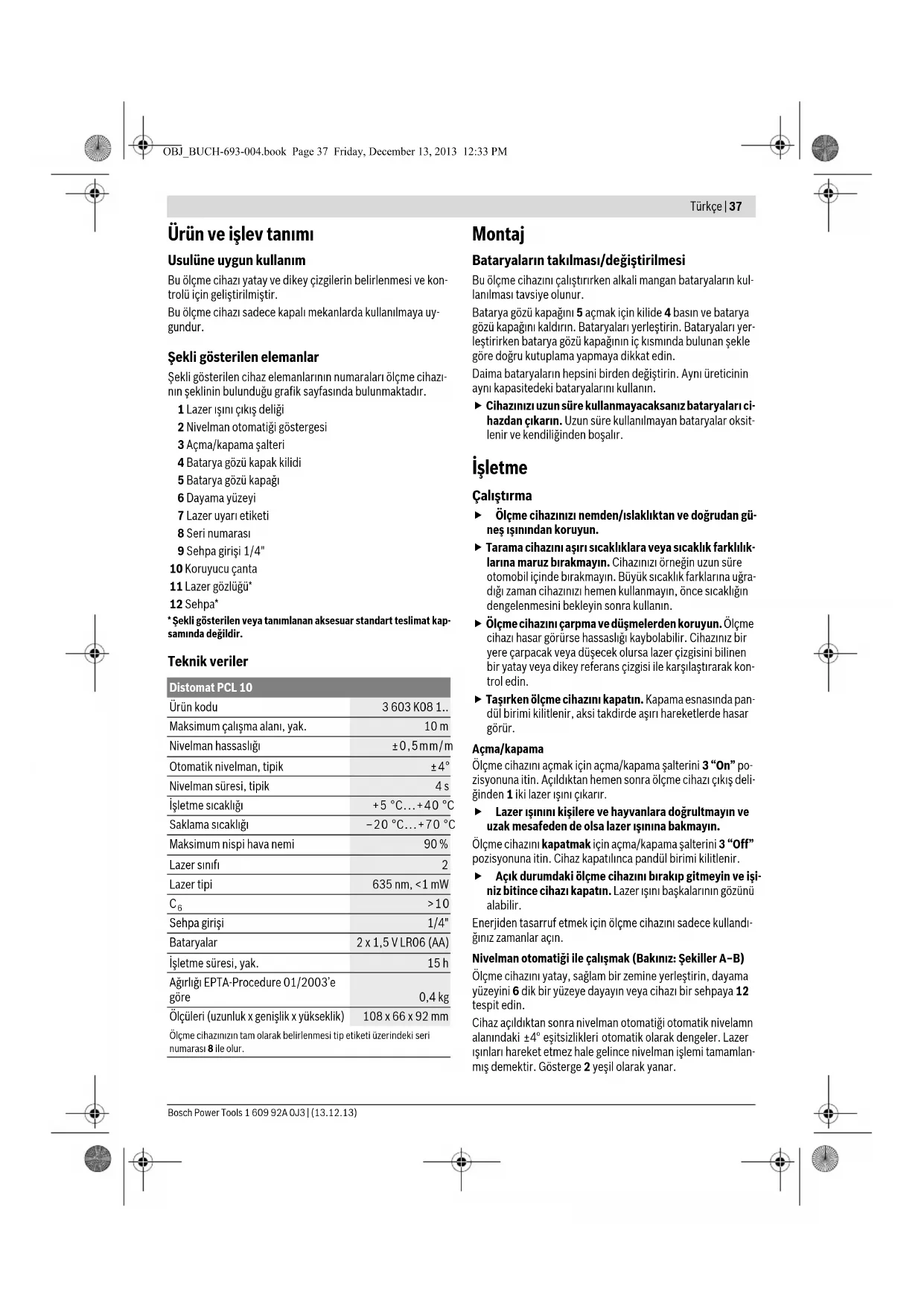

• Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Teknik veriler Montaj Bataryaların takılması/değiştirilmesi Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kul- lanılması tavsiye olunur. Batarya gözü kapağını 5 açmak için kilide 4 basın ve batarya gözü kapağını kaldırın. Bataryaları yerleştirin. Bataryaları yer- leştirirken batarya gözü kapağının iç kısmında bulunan şekle göre doğru kutuplama yapmaya dikkat edin. Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Cihazınızı uzun süre kullanmayacaksanız bataryaları ci- hazdan çıkarın. Uzun süre kullanılmayan bataryalar oksit- lenir ve kendiliğinden boşalır. İşletme Çalıştırma Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan gü- neş ışınından koruyun. Tarama cihazını aşırı sıcaklıklara veya sıcaklık farklılık- larına maruz bırakmayın. Cihazınızı örneğin uzun süre otomobil içinde bırakmayın. Büyük sıcaklık farklarına uğra- dığı zaman cihazınızı hemen kullanmayın, önce sıcaklığın dengelenmesini bekleyin sonra kullanın. Ölçme cihazını çarpma ve düşmelerden koruyun. Ölçme cihazı hasar görürse hassaslığı kaybolabilir. Cihazınız bir yere çarpacak veya düşecek olursa lazer çizgisini bilinen bir yatay veya dikey referans çizgisi ile karşılaştırarak kon- trol edin. Taşırken ölçme cihazını kapatın. Kapama esnasında pan- dül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür. Açma/kapama Ölçme cihazını açmak için açma/kapama şalterini 3 “On” po- zisyonuna itin. Açıldıktan hemen sonra ölçme cihazı çıkış deli- ğinden 1 iki lazer ışını çıkarır. Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın. Ölçme cihazını kapatmak için açma/kapama şalterini 3 “Off” pozisyonuna itin. Cihaz kapatılınca pandül birimi kilitlenir. Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işi- niz bitince cihazı kapatın. Lazer ışını başkalarının gözünü alabilir. Enerjiden tasarruf etmek için ölçme cihazını sadece kullandı- ğınız zamanlar açın. Nivelman otomatiği ile çalışmak (Bakınız: Şekiller A–B) Ölçme cihazını yatay, sağlam bir zemine yerleştirin, dayama yüzeyini 6 dik bir yüzeye dayayın veya cihazı bir sehpaya 12 tespit edin. Cihaz açıldıktan sonra nivelman otomatiği otomatik nivelamn alanındaki ±4° eşitsizlikleri otomatik olarak dengeler. Lazer ışınları hareket etmez hale gelince nivelman işlemi tamamlan- mış demektir. Gösterge 2 yeşil olarak yanar. Distomat PCL 10 Ürün kodu 3 603 K08 1.. Maksimum çalışma alanı, yak. 10 m Nivelman hassaslığı ±0,5mm/m Otomatik nivelman, tipik ±4° Nivelman süresi, tipik

İşletme sıcaklığı +5 °C...+40 °C Saklama sıcaklığı –20 °C...+70 °C Maksimum nispi hava nemi 90 % Lazer sınıfı

>10 Sehpa girişi 1/4" Bataryalar 2 x 1,5 V LR06 (AA) İşletme süresi, yak. 15 h Ağırlığı EPTA-Procedure 01/2003’e göre 0,4 kg Ölçüleri (uzunluk x genişlik x yükseklik) 108 x 66 x 92 mm Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 8 ile olur. OBJ_BUCH-693-004.book Page 37 Friday, December 13, 2013 12:33 PM38 | Türkçe 1 609 92A 0J3 | (13.12.13) Bosch Power Tools Otomatik nivelman mümkün değilse, örneğin ölçme cihazının alt tarafı yataylıktan 4° daha fazla sapıyorsa veya ölçme cihazı elde serbest biçimde tutuluyorsa, batarya ve nivelman uyarısı 2 kırmızı olarak yanıp söner ve ölçme cihazı otomatik nivel- man olmaksızın çalışır. Lazer çizgileri açık kalır, ancak iki çap- raz çizgi artık zorunlu olarak dik açılı seyretmezler. Not: Nivelman otomatiği olmaksızın çalışma bataryaların du- rumundan bağımsız olarak daima batarya ve nivelman uyarısı- nın 2 yanıp sönmesi ile gösterilir. Tekrar nivelman otomatiği ile çalışabilmek için, ölçme cihazını alt taraf yatay olacak şekilde konumlandırın ve otomatik nivel- man işleminin tamamlanmasını bekleyin. Ölçme cihazı otoma- tik nivelman aralığı ±4° içine gelince batarya ve nivelman uya- rısı 2 artık yanıp sönmez (bataryalar zayıfsa sürekli yanar, aksi takdirde söner). İşletim sırasındaki sarsıntı durumlarında veya yer değiştirme- lerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar. Hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin. Çalışırken dikkat edilecek hususlar Sehpa ile çalışmak (Bakınız: Şekil C) Sehpa 12 sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar. Ölçme cihazının sehpa kovanını 9 sehpanın 1/4" dişli- sine yerleştirin ve sehpanın tespit vidası ile sıkın. Yanal yerleştirme (Bakınız: Şekil D) Yüksekliklerin hızla kontrolü için cihazın dayama yüzeyini 6 yan olarak dik bir duvar, dolap veya benzerine dayayarak tutu- balirsiniz. Bu sırada ölçme cihazını düz ve hareketsiz tutmaya dikkat edin. Lazer gözlüğü (aksesuar) Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. La- zer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. Bakım ve servis Bakım ve temizlik Ölçme cihazını daima birlikte teslim edilen koruyucu çanta içinde saklayın ve taşıyın. Ölçme cihazını daima temiz tutun. Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldır- mayın. Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın. Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin. Onarılması gerektiğinde ölçme cihazını koruyucu çanta 10 içinde yollayın. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün sorularınız ve yedek parça siparişlerinizde mutlaka ci- hazınızın tip etiketindeki 10 haneli ürün kodunu belirtin. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

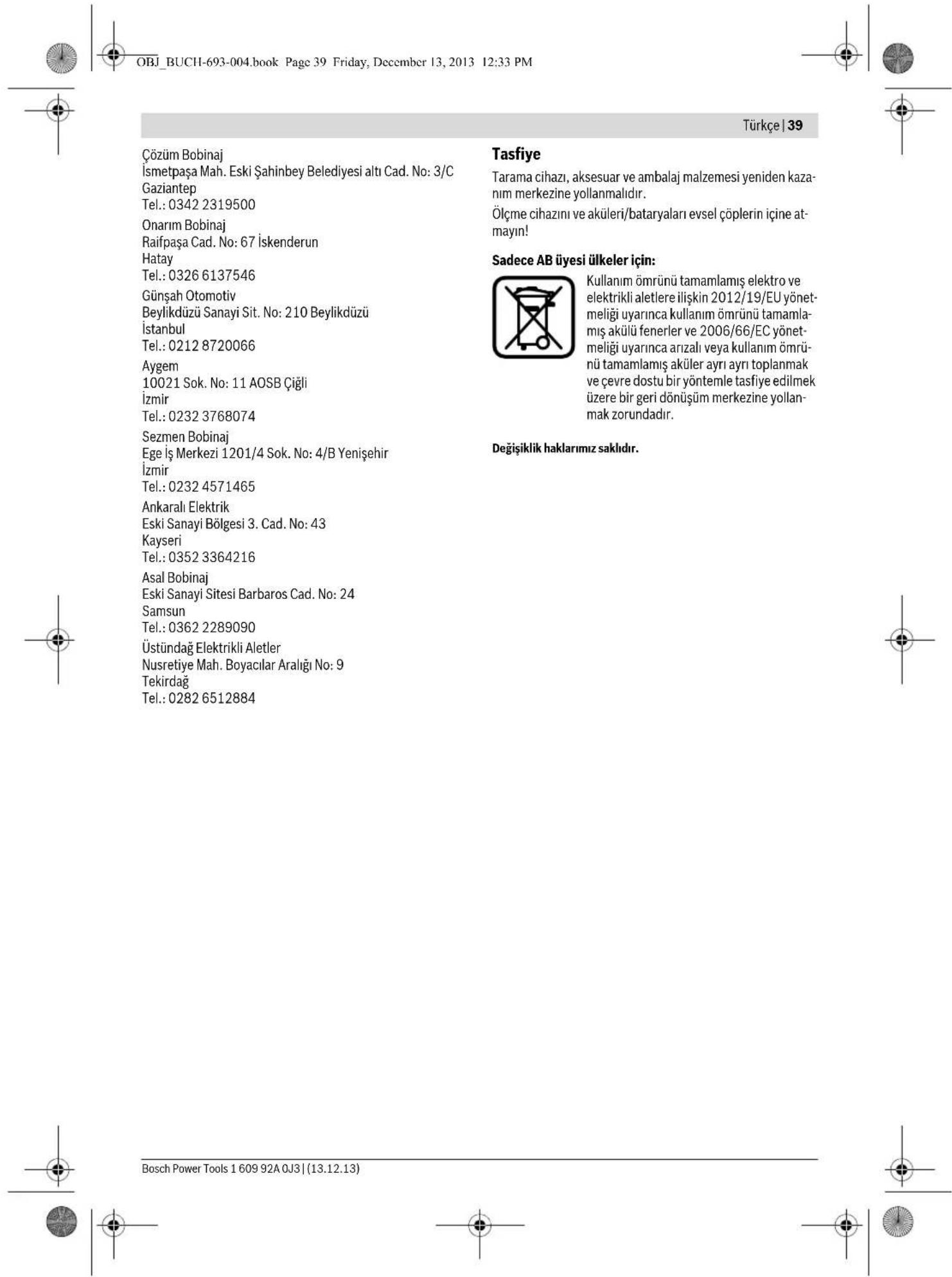

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 OBJ_BUCH-693-004.book Page 38 Friday, December 13, 2013 12:33 PMTürkçe | 39 Bosch Power Tools 1 609 92A 0J3 | (13.12.13) Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Tasfiye Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kaza- nım merkezine yollanmalıdır. Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine at- mayın! Sadece AB üyesi ülkeler için: Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere ilişkin 2012/19/EU yönet- meliği uyarınca kullanım ömrünü tamamla- mış akülü fenerler ve 2006/66/EC yönet- meliği uyarınca arızalı veya kullanım ömrü- nü tamamlamış aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollan- mak zorundadır. Değişiklik haklarımız saklıdır. OBJ_BUCH-693-004.book Page 39 Friday, December 13, 2013 12:33 PM1 609 92A 0J3 | (13.12.13) Bosch Power Tools 40 | ﻲﺑﺮﻋ ﺔﻣﺪﺨﻟاو ﺔﻧﺎﻴﺼﻟا ﻒﻴﻈﻨﺘﻟاو ﺔﻧﺎﻴﺼﻟا .ﻂﻘﻓ ﺔﻘﻓﺮﻤﻟا ﺔﻳﺎﻗﻮﻟا ﺔﺒﻴﻘﺤﺑ سﺎﻴﻘﻟا ةﺪﻋ ﻞﻘﻧاو نﺰﺧ .سﺎﻴﻘﻟا ةﺪﻋ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﺎﻤﺋاد ﻆﻓﺎﺣ .ﻞﺋاﻮﺴﻟا ﻦﻣ ﺎﻫﺮﻴﻏ وأ ءﺎﻤﻟا ﻲﻓ سﺎﻴﻘﻟا ةﺪﻋ ﺲﻄﻐﺗ ﻻ ﻻ .ﺔﺒﻃرو ﺔﻳﺮﻃ ﺞﻴﺴﻧ ﺔﻌﻄﻗ ﺔﻄﺳاﻮﺑ خﺎﺳوﻷا ﺢﺴﻣا .ﺔﻠﺤﻤﻟا داﻮﻤﻟا وأ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ﻞﻤﻌﺘﺴﺗ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ رﺰﻴﻠﻟا جوﺮﺧ ﺔﺤﺘﻓ ﺪﻨﻋ حﻮﻄﺴﻟا ﺔﺻﺎﺧ ﻒﻈﻧ .ﻚﻟذ ءﺎﻨﺛأ ﺔﻟﺎﺴﻨﻠﻟ
