PCL 10 Set - Laserwasserwaage BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser (Laserwasserwaage)
Modell	PCL 10 Set
Marke	Bosch
Arbeitsbereich	bis ca. 10 m
Nivelliergenauigkeit	±0,5 mm/m
Selbstnivellierbereich	±4°
Nivellierzeit (typisch)	4 s
Laserklasse	2 (IEC 60825-1:2007-03)
Lasertyp	635 nm, <1 mW
Stromversorgung	2 x 1,5 V LR06 (AA, Alkali-Mangan)
Betriebsdauer	ca. 15 h
Gewicht (EPTA)	0,4 kg
Abmessungen (L×B×H)	108 x 66 x 92 mm
Betriebstemperatur	+5 °C bis +40 °C
Lagertemperatur	-20 °C bis +70 °C
Relative Luftfeuchte max.	90 %
Stativaufnahme	1/4"
Lieferumfang	Schutztasche, Laser-Sichtbrille, Stativ
Anzeige Nivellierautomatik	Grün leuchtend (nivelliert), rot blinkend (keine Nivellierung)
Reinigung	Feuchtes, weiches Tuch; keine Lösungsmittel; nicht in Wasser tauchen
Schutzklasse	Nur für geschlossene Räume

Häufig gestellte Fragen - PCL 10 Set BOSCH

Wie schalte ich den Bosch PCL 10 Set ein und aus?

Zum Einschalten schieben Sie den Ein-/Ausschalter (3) in Position "On". Das Messwerkzeug sendet sofort zwei Laserlinien aus. Zum Ausschalten schieben Sie den Schalter in Position "Off". Beim Ausschalten wird die Pendeleinheit verriegelt.

Welche Batterien benötigt der PCL 10 und wie werden sie gewechselt?

Es werden zwei 1,5 V Alkali-Mangan-Batterien vom Typ LR06 (AA) benötigt. Drücken Sie auf die Arretierung (4), klappen Sie den Batteriefachdeckel (5) auf und setzen Sie die Batterien polrichtig ein. Wechseln Sie immer alle Batterien gleichzeitig.

Was bedeutet die rote blinkende Anzeige am Gerät?

Die Anzeige (2) blinkt rot, wenn die automatische Nivellierung nicht möglich ist (z.B. wenn das Gerät mehr als 4° geneigt ist oder frei in der Hand gehalten wird). In diesem Modus arbeiten die Laserlinien ohne automatische Nivellierung und die rechten Winkel sind nicht garantiert.

Kann ich den Laserstrahl in die Augen bekommen?

Der Laser der Klasse 2 ist bei kurzzeitiger Exposition augensicher, aber vermeiden Sie absichtliches Hineinblicken. Richten Sie den Strahl nie auf Personen oder Tiere. Wenn der Strahl ins Auge trifft, schließen Sie die Augen und bewegen Sie den Kopf aus dem Strahl.

Wie reinige ich den PCL 10 Set richtig?

Wischen Sie das Gerät mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Tauchen Sie das Messwerkzeug nicht ins Wasser. Reinigen Sie regelmäßig die Austrittsöffnung der Laserstrahlung.

Welche Genauigkeit hat der PCL 10 und wie wird sie überprüft?

Die Nivelliergenauigkeit beträgt ±0,5 mm/m. Nach einem starken Stoß oder Sturz vergleichen Sie die Laserlinie mit einer bekannten waagrechten oder senkrechten Referenzlinie, um die Genauigkeit zu kontrollieren.

Ist das Gerät für den Außeneinsatz geeignet?

Nein, der PCL 10 Set ist ausschließlich für den Betrieb an geschlossenen Einsatzorten (Innenräume) geeignet. Schützen Sie das Gerät vor Nässe und direkter Sonneneinstrahlung.

Wie verwende ich das Stativ mit dem Laser?

Schrauben Sie das Gerät mit der Stativaufnahme (9) auf das 1/4"-Gewinde des Stativs (12) und ziehen Sie es mit der Feststellschraube fest. Das Stativ bietet eine stabile, höhenverstellbare Messunterlage.

Wozu dient die mitgelieferte Laser-Sichtbrille?

Die Laser-Sichtbrille filtert Umgebungslicht und lässt den roten Laserstrahl heller erscheinen. Sie ist keine Schutzbrille und bietet keinen UV-Schutz. Verwenden Sie sie nicht als Sonnenbrille oder im Straßenverkehr.

Wie lagere ich den PCL 10 Set richtig?

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Entfernen Sie bei längerer Nichtbenutzung die Batterien. Vermeiden Sie extreme Temperaturen und Temperaturschwankungen.

BEDIENUNGSANLEITUNG PCL 10 Set BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

ntual npsal

1

a Originalbetriebsanleitung

BOSCH

sv Bruksanvisning original

no Original driftsinstruks

fl Alkuperäiset ohjeet

el Πρωτότυπες οδηγίες

tr Orijinal işletme talimatı

fa راهنمای اصلی

2

Deutsch. 6

English 8

Français. Seite 11

Español. Página 14

Português. Página 17

Italiano. Pagina 19

Nederlands. 22

Dansk. Side 25

Svenska. Sida 27

Norsk. Side 29

Suomi. Sivu 31

Ελληνικά. 33

Türkçe. Sayfa 36

4

A

B

C

D

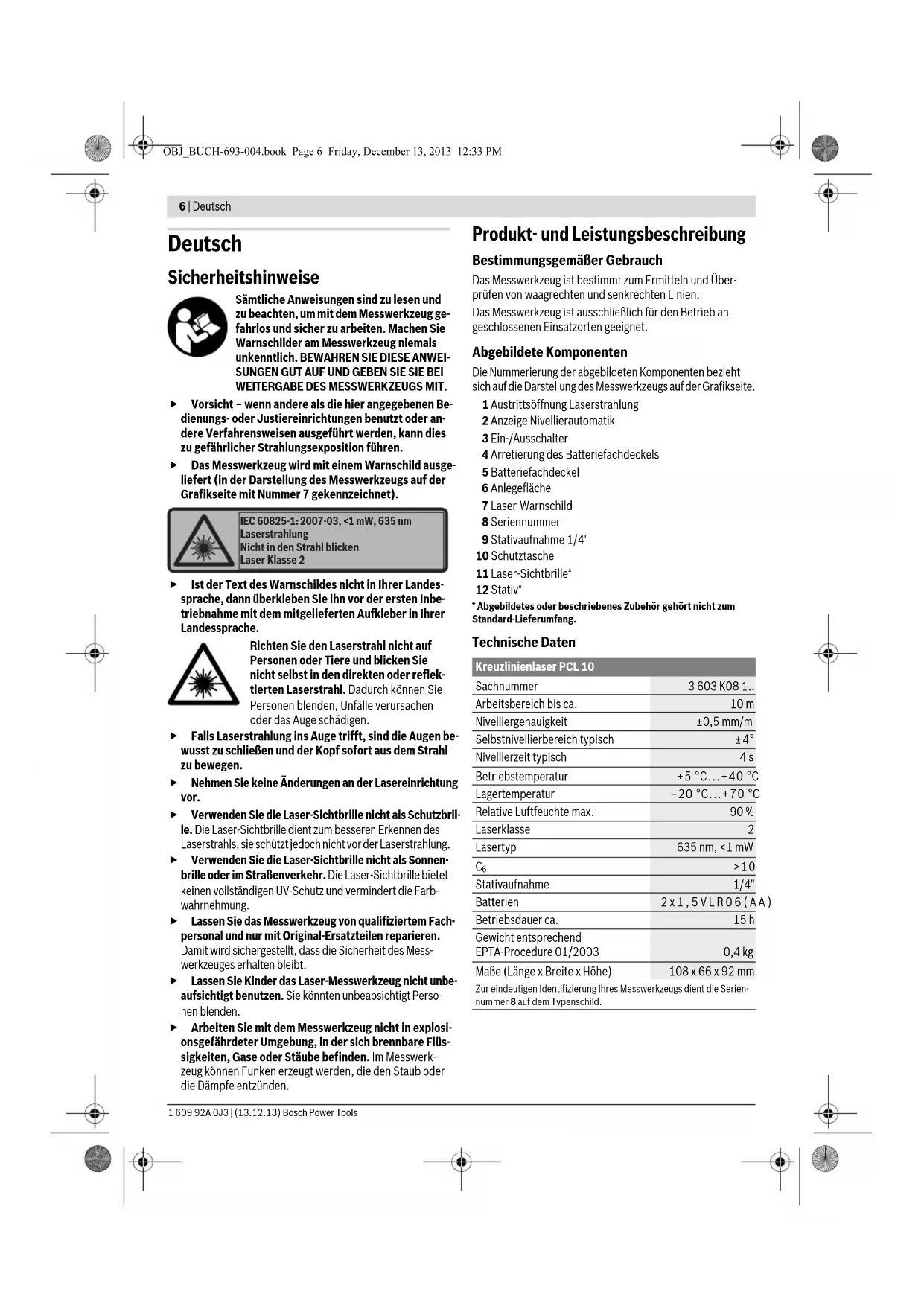

6 | Deutschland

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 7 gekennzeichnet).

IEC 60825-1:2007-03, <1mW, 635 nm

Laserstrahlung

Nicht in den Strahl blicken

Laser Klasse 2

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. ▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor. ▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. - Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. - Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien.

Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet.

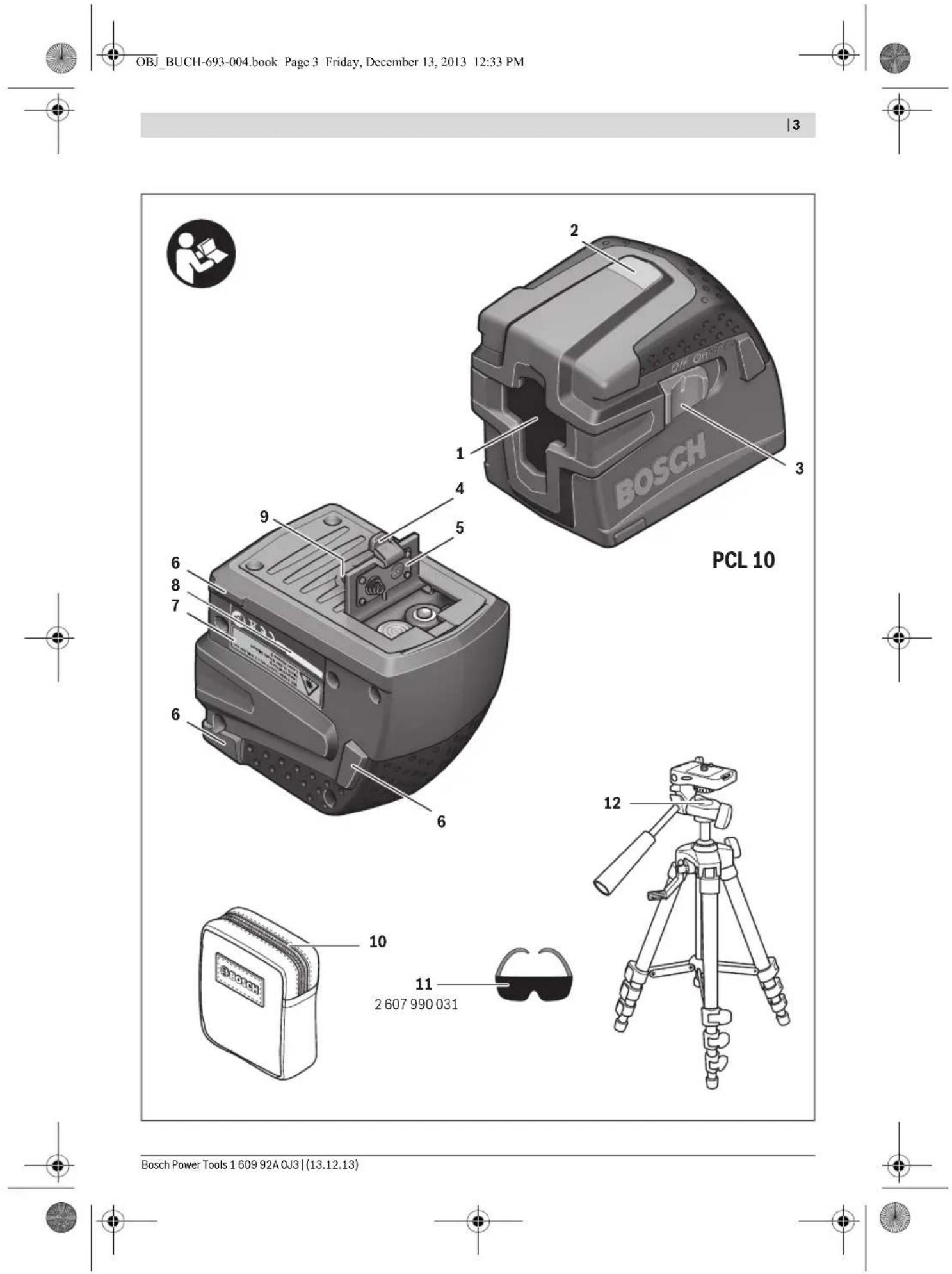

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1 Austrittsöffnung Laserstrahlung

2 Anzeige Nivellierautomatik

3 Ein-/Ausschalter

4 Arretierung des Batteriefachdeckels

5 Batteriefachdeckel

6 Anlegefläche

7 Laser-Warnschild

8 Seriennummer

9 Stativaufnahme 1/4"

0 Schutztasche

1 Laser-Sichtbrille*

12 Stativ*

• Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Kreuzlinienlaser PCL 10

Sachnummer	3603 K08 1..
Arbeitsbereich bis ca.	10 m
Nivelliergenauigkeit	±0,5 mm/m
Selbstnivellierbereich typisch	±4°
Nivellierzeit typisch	4 s
Betriebstempoar	+5 °C...+40 °C
Lagertempoar	-20 °C...+70 °C
Relative Luftfeuchte max.	90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
C6	>10
Stativaufnahme	1/4"
Batterien	2 x 1,5 VLR06 (A
Betriebsdauer ca.	15 h
Gewicht entsprechend
EPTA-Procedure 01/2003	0,4 kg
Maße (Länge x Breite x Höhe)	108 x 66 x 92 mm
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-number 8 auf dem Typenschild.

Deutsch | 7

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Arretierung 4 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

• Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z. B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekannten waagrechten oder senkrechten Referenzlinie. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einsatz des Messwerkzeugs schieben Sie den Ein-/Ausschalter 3 in Position „On“. Das Messwerkzeug sendet sofort nach dem Einschalten zwei Laserlinien aus der Austrittsöffnung 1. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 3 in Position „Off“. Beim Ausschalten wird die Pendeleinheit verriegelt.

• Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen können vom Laserstrahl geblendet werden.

Um Energie zu sparen, schalten Sie das Messwerkzeug nur ein, wenn Sie es benutzen.

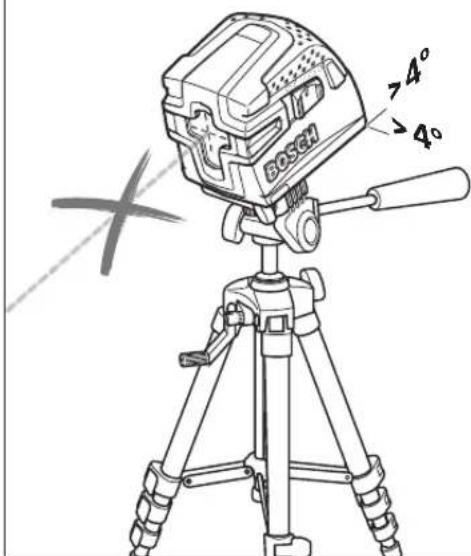

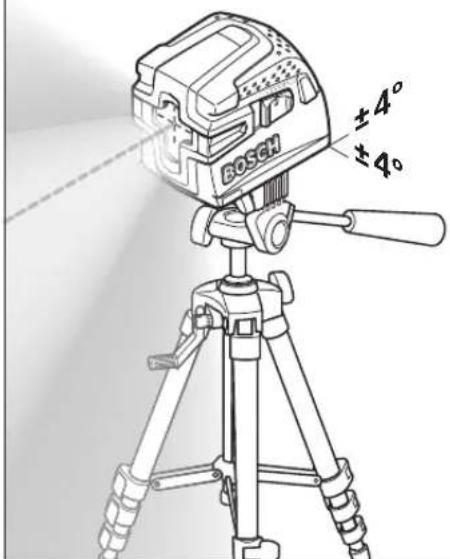

Arbeiten mit Nivellierautomatik (siehe Bilder A-B)

Stellen Sie das Messwerkzeug auf eine waagrechte, feste Unterlage, halten Sie es mit den Anlegeflächen 6 an eine senkrechte Fläche oder befestigen Sie es auf einem Stativ 12.

Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen. Die Anzeige 2 leuchtet grün.

Ist die automatische Nivellierung nicht möglich, z. B. weil die Unterseite des Messwerkzeugs mehr als 4° von der Waagrechten abweicht oder das Messwerkzeug frei in der Hand gehalten wird, dann blinkt die Batterie- und Nivellierwarnung 2 rot und das Messwerkzeug arbeitet ohne Nivellierautomatik. Die Laserlinien bleiben eingeschaltet, die beiden gekreuzten Linien verlaufen aber nicht mehr zwingend im rechten Winkel zueinander.

Hinweis: Das Arbeiten ohne Nivellierautomatik wird unabhängig vom Batteriestatus immer durch Blinken der Batterie- und Nivellierwarnung 2 angezeigt.

Um wieder mit Nivellierautomatik zu arbeiten, positionieren Sie das Messwerkzeug so, dass die Unterseite waagrecht ausgerichtet ist, und warten die Selbstnivellierung ab. Sobald sich das Messwerkzeug wieder innerhalb des Selbstnivellierbereiches von ±4° befindet, blinkt die Batterie- und Nivellierwarnung 2 nicht mehr (bei schwachen Batterien leuchtet sie dauerhaft, andernfalls erlischt sie).

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivelierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden.

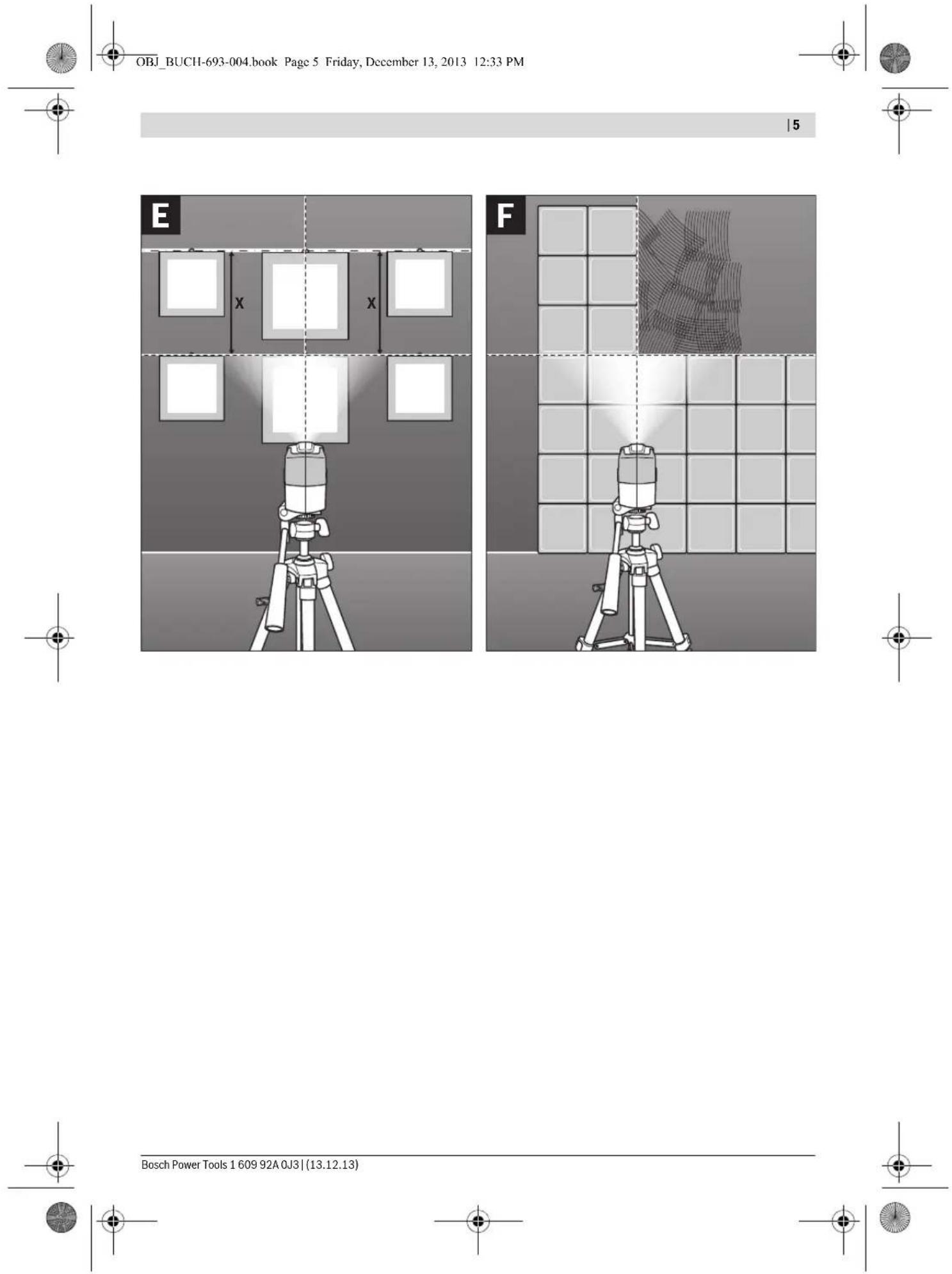

Arbeitshinweise

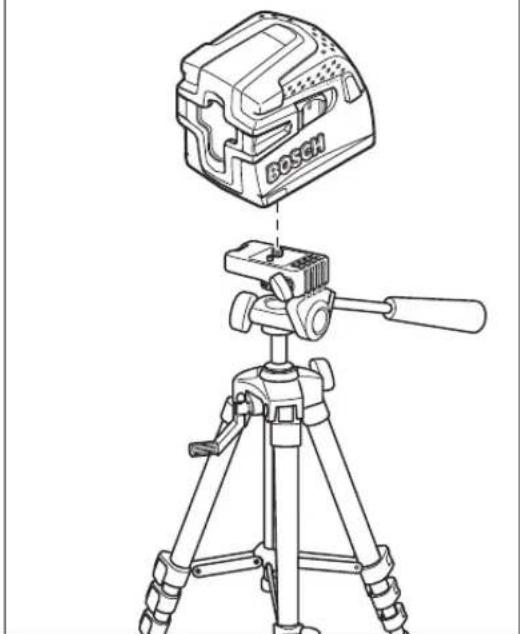

Arbeiten mit dem Stativ (siehe Bild C)

Ein Stativ 12 bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 9 auf das 1/4-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest.

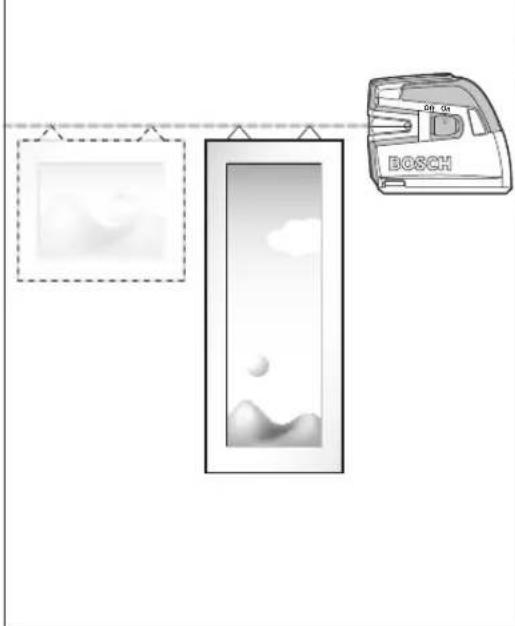

Seitliches Anlegen (siehe Bild D)

Zum schnellen Überprüfen von Höhen können Sie das Messwerkzeug mit den Anlegeflächen 6 seitlich an senkrechte Wände, Schränke usw. halten. Achten Sie darauf, das Messwerkzeug gerade und ruhig zu halten.

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller.

▷ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. ▷ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche.

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie darauf, dass keine Fusseln zurückbleiben. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 10 ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.
