GEBRUIKSAANWIJZING DDLE LCD 21 AEG

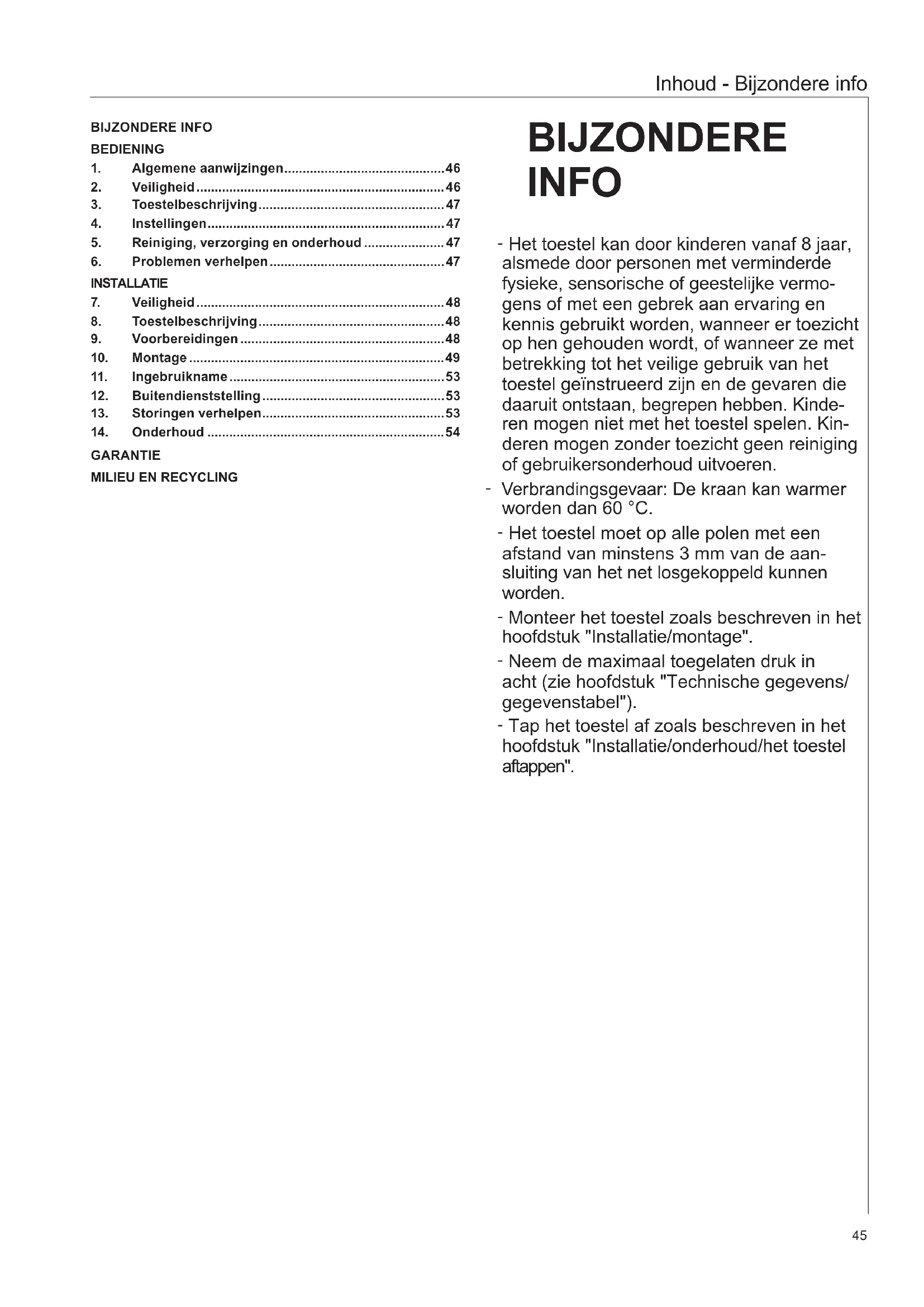

Inhoud - Bijzondere info BIJZONDERE INFO BEDIENING

1. Algemene aanwijzingen ............................................46

BIJZONDERE INFO - Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermo- gens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde- ren mogen niet met het toestel spelen. Kin- deren mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren. - Verbrandingsgevaar: De kraan kan warmer worden dan 60 °C. - Het toestel moet op alle polen met een afstand van minstens 3 mm van de aan- sluiting van het net losgekoppeld kunnen worden. - Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage". - Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Technische gegevens/ gegevenstabel"). - Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".46 Bediening - voor de gebruiker en de installateur BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bestemd voor de installateur. Info Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen, wanneer de veilig-heidsaanwijzing wordt genegeerd. » Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(Verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD BetekenisGEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.WAARSCHU-WING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden geno- men. VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht wor-den genomen.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat. » Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken » Dit symbool geeft aan dat u iets moet doen. De ver-eiste handelingen worden stapsgewijs beschreven.1.3 Maateenheden Info Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2.1 Voorgeschreven gebruikHet toestel is bestemd voor gebruik in een huishoudelijke

omgeving. Het kan veilig bediend worden door perso- nen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze ge-bruikt wordt.Het druktoestel is geschikt voor de opwarming van tap-water of voor de bijverwarming van water dat voorver-warmd is. Het toestel kan één of verschillende tappunten voorzien.Elk ander gebruik geldt niet als gebruik conform de voor-schriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.2.2 Algemene veiligheidsaanwijzingen VOORZICHTIG verbrandingDe temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden. VOORZICHTIG verbrandingHet is mogelijk dat de warmwatertemperatuur afwijkt van de ingestelde nominale temperatuur, wanneer de doorstromer wordt gebruikt met water dat bijv. door een zonne-installatie is voorverwarmd.

WAARSCHUWING letselHet toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensori-sche of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toe- stel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.Als kinderen of personen met verminderde fysieke, sen-sorische of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. U kunt de begrenzing door de installateur laten instellen.

Materiële schadeHet toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.2.3 CE-logoHet CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten:

• Laagspanningsrichtlijn

• Richtlijn voor de elektromagnetische compatibiliteit De maximaal toegelaten netimpedantie staat in het hoofdstuk "Technische gegevens".

!47 Bediening - voor de gebruiker en de installateur 2.4 KeurmerkZie het typeplaatje op het toestel.Landspecieke vergunningen en certicaten: DuitslandOp basis van de lokale verordeningen heeft het toestel een algemeen bouwkundig testcerticaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen. AEG HOL DIN 4109 PA-IX 6814/I

3. Toestelbeschrijving

De elektronische geregelde doorstromer met automati-sche vermogensaanpassing houdt de uitlooptemperatuur tot aan de vermogensdrempel constant. Daarna wordt de temperatuur via de aftapkraan ingesteld.VerwarmingssysteemHet blankdraadelement heeft een drukvaste kunststof-mantel. Het verwarmingssysteem is geschikt voor kal-karm en kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efciënte warmwatervoorziening. Info Het toestel is uitgerust met een luchtherkenning, die beschadiging van het verwarmingssysteem verre-gaand voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het toestel het verwar-mingssysteem gedurende één minuut uit, zodat het verwarmingssysteem wordt beschermd.

Het is mogelijk de warmwateruitlooptemperatuur traploos in te stellen. De geselecteerde temperatuur wordt weer-gegeven. Bij temperaturen boven 43 °C verandert de displaykleur van blauw in rood om verbrandingsgevaar aan te geven.D0000041982 » Draai de instelknop naar de gewenste temperatuur. Info Als bij een volledig geopende aftapkraan en een maximale temperatuurinstelling de uitlooptempe-ratuur onvoldoende bereikt wordt, stroomt er meer water door het toestel dan het verwarmingssysteem kan opwarmen (toestel aan vermogensgrens). » Verminder de waterhoeveelheid op de aftap-kraan.Instellingsadvies bij werking met een thermostaatkraanStel de temperatuur op het toestel in op de maximale temperatuur.Na onderbreking van de watertoevoer

Materiële schadeAls de watervoorziening onderbroken is geweest, moet het toestel via de volgende stappen opnieuw in gebruik worden genomen, zodat het blankdraade-lement niet kapot gaat. » Schakel het toestel spanningsvrij door de zeke-ringen uit te schakelen. » Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoe-voerleiding vrij zijn van lucht. » Schakel de netspanning opnieuw in.

5. Reiniging, verzorging en

onderhoud » Gebruik geen schurende reinigingsmiddelen of rei-nigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen. » Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Probleem Oorzaak OplossingHet toestel schakelt niet in hoewel de warmwaterkraan vol-ledig open staat.Er is geen spanning.

Controleer de zeke-ringen van de huisin-stallatie.

Het doorstroomvo-lume is te laag. De straalregelaar in de kraan of de douche-kop is verkalkt of vuil.Reinig en/of ontkalk de straalregelaar of de douchekop. Gewenste tempera-tuur > 45 °C wordt niet bereikt. De watervoorziening is onderbroken. Ontlucht het toestel en de koudwatertoevoer-leiding (zie hoofdstuk "Instellingen").

De koudwatertoe-voertemperatuur is > 45 °C.Verlaag de koudwater-toevoertemperatuur. Waarschuw de installateur als u de oorzaak zelf niet kunt verhel-pen. Hij kan u sneller en beter helpen, als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000): Nr.: 000000-0000-00000 D000004161448 Installatie - voor de installateur INSTALLATIE

Installatie, ingebruikname, evenals onderhoud en repara-tie van het toestel mogen alleen door een gekwaliceerde installateur uitgevoerd worden.7.1 Algemene veiligheidsaanwijzingenWij waarborgen de goede werking en de bedrijfszeker-heid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schadeHoud rekening met de maximale aanvoertempera-tuur. Bij hogere temperaturen kan het toestel be-schadigd raken. Door een centrale thermostaat in te bouwen kunt u de maximale aanvoertemperatuur begrenzen.7.2 Voorschriften, normen en bepalingen Info Neem alle nationale en regionale voorschriften en bepalingen in acht. ◦ De beschermingsgraad IP 25 (straalwaterbeveiligd) is alleen gewaarborgd met vakkundig gemonteerde kabeltulle. ◦ De specieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet re-kening gehouden worden met de laagste elektrische weerstand (zie hoofdstuk "Technische gegevens/toepassingsgebieden/omrekeningstabel"). De spe-cieke elektrische weerstand of het elektrisch gelei-dend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakketBij het toestel wordt het volgende geleverd: ◦ Wandbevestiging ◦ Schroefbouten, schroeven en pluggen voor wandbevestiging ◦ Montagesjabloon ◦ 2 nippels (koud water met afsluitkraan) ◦ Vlakke afdichtingen ◦ Kabeltulle (elektrische toevoerkabel boven/onder) ◦ Schroeven/pluggen voor achterwandbevestiging bij opbouw-wateraansluiting8.2 ToebehorenKraanADEo 70 WD - baddrukkraanMontagetoebehorenBuiskit voor montage onder het aftappunt UT 104, aan- sluitingen: Opbouw, G 3/8 bovenaan. Wateraansluitingen met 12 mm klemschroefkoppeling.Universeel montageframeMontageframe met elektrische aansluitingen.Buiskit voor toestellen onder het aftappuntDe buiskit voor montage onder het aftappunt is noodza-kelijk wanneer u de wateraansluitingen (G ⅜ A) boven het toestel nodig hebt.Buiskit voor verschoven montageDe buiskit met kniestukken is noodzakelijk wanneer u het toestel 90 mm loodrecht t.o.v. de wateraansluiting omlaag dient te verschuiven.Buiskit voor vervanging van de gas-waterverwarmerDe buiskit is noodzakelijk wanneer u een installatie met bestaande aansluitingen voor een gas-waterverwarming hebt (koudwateraansluiting links en warmwateraansluiting rechts).Lastafwerprelais (LR 1-A)Het lastafwerprelais voor inbouw in de elektrische ver-deling laat een voorrangsschakeling van de doorstromer toe, wanneer bijvoorbeeld tegelijkertijd elektrische boiler-verwarmingstoestellen gebruikt worden.ZTA 3/4 - centrale thermostaatkraanThermostaatkraan voor centrale voormenging, bijvoor-beeld van een doorstromer met een zonne-installatie.

Materiële schadeHet toestel mag alleen in een vorstvrije ruimte geïn-stalleerd worden. » Monteer het toestel verticaal en in de buurt van het tappunt.Het toestel is geschikt voor montage onder of boven het aftappunt.Montage onder het aftappunt26_02_02_1345121 Koudwatertoevoer2 WarmwateruitloopMontage boven het aftappunt1226_02_02_13441 Koudwatertoevoer2 Warmwateruitloop49 Installatie - voor de installateur Info » Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

9.2 Waterinstallatie

• Een veiligheidsklep is niet vereist. » Spoel de waterleiding grondig door. » Controleer of het debiet (zie hoofdstuk "Technische gegevens/gegevenstabel", aan) voor het inschakelen van het toestel bereikt wordt. Wordt het debiet niet bereikt, verwijder dan de doorstroomvolumebegren-zer (zie hoofdstuk "Montage/doorstroomvolumebe-grenzer verwijderen".) » Verhoog de waterleidingdruk, als het benodigde de-biet bij een volledig geopende aftapkraan niet wordt gehaald. KranenGebruik geschikte drukkranen. Open kranen zijn niet toegestaan. Info De afsluitklep in de koudwatertoevoer mag niet ge-bruikt worden om het debiet te smoren. Deze is be-stemd voor het afsluiten van het toestel.Toegestaan materiaal waterleidingen ◦ Koudwatertoevoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijsta-len buis, koperbuis of kunststofbuis ◦ Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis

Materiële schadeWanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoertem-peratuur en de maximaal toegelaten druk (zie hoofd-stuk "Technische gegevens/gegevenstabel").Flexibele wateraansluitleidingen » Voorkom bij de installatie met exibele wateraansluit-leidingen dat de kniestukken met een bajonetkoppe-ling in het toestel verdraaien. » Bevestig de achterwand onderaan met twee extra schroeven.

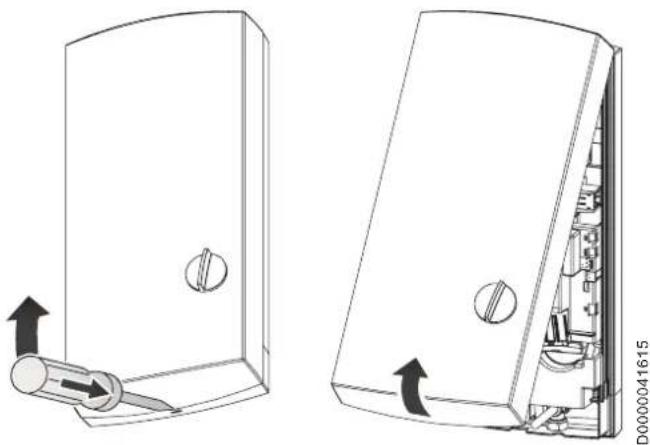

• Elektrische installatie bovenaan, inbouwinstallatie ◦ Wateraansluiting inbouwinstallatie ◦ DDLE LCD 18/21/24: Aansluitvermogen 21 kW voor-af ingesteldZie voor meer montagemogelijkheden het hoofdstuk "Al-ternatieven voor montage": ◦ Elektro-aansluiting onderbouw onder ◦ Elektro-aansluiting opbouw ◦ Aansluiting van een lastafwerprelais ◦ Montage onder het aftappunt wateraansluitingen - boven ◦ Waterinstallatie opbouw ◦ Werking met voorverwarmd water ◦ TemperatuurbegrenzingToestel openenD0000041615 » Ontgrendel de kliksluiting om het toestel te openen. NTT-so

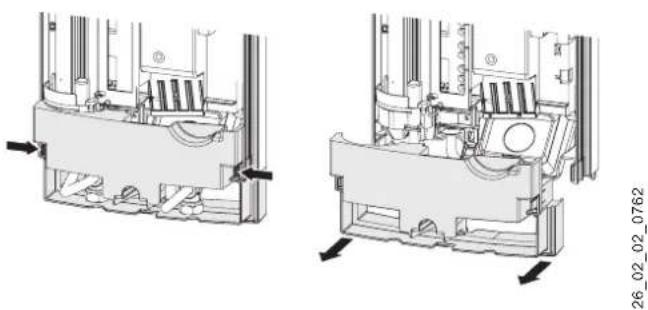

26_02_02_0762 » Scheid de achterwand door de beide vergrendelha-ken in te drukken en het onderstuk van de achter-wand naar voren eraf te trekken.Stroomaansluitkabel voorbereiden

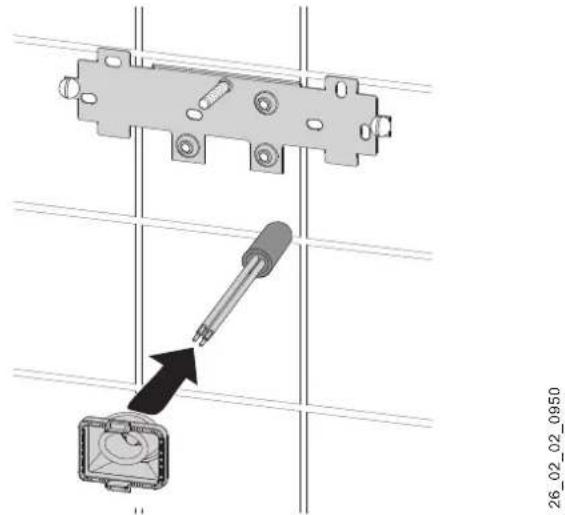

≥ 30 26_02_02_0887Wandbevestiging monteren26_02_02_0972 » Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opge-bouwde wateraansluitingen, dient u ook de bevesti-gingsgaten in het onderste gedeelte van de sjabloon af te tekenen. » Boor de gaten en bevestig de wandbevestiging met 2 schroeven en 2 pluggen (schroeven en pluggen meegeleverd). » Monteer de meegeleverde schroefbouten. » Monteer de wandbevestiging.50 Installatie - voor de installateur Kabeltulle monteren 26_02_02_0950 » Monteer de kabeltulle. Vergroot bij een aansluitkabel met een diameter > 6 mm² het gat in de kabeltulle. Wateraansluiting tot stand brengen

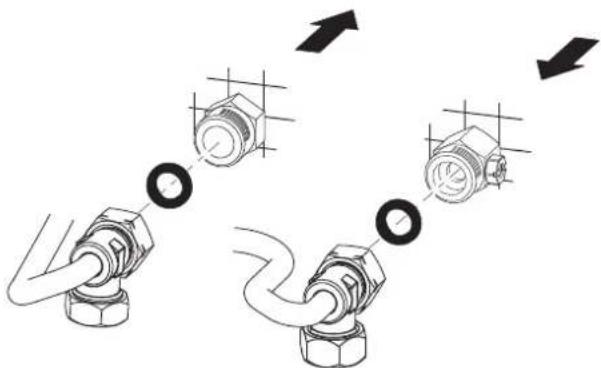

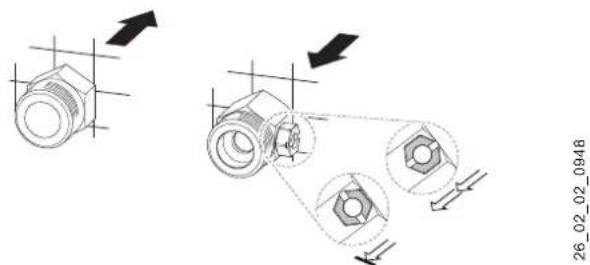

Materiële schade Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften. 26_02_02_0948 » Dicht af en schroef de nippel erin.

Materiële schade De afsluitklep in de koudwatertoevoer mag niet ge- bruikt worden om het debiet te smoren. Achterwand voorbereiden

Materiële schade Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

D0000041893 » Breek het breukpunt voor de kabeltulle uit de achter- wand. Verwijder zo nodig scherpe kanten van bra- men met een vijl. Toestel monteren

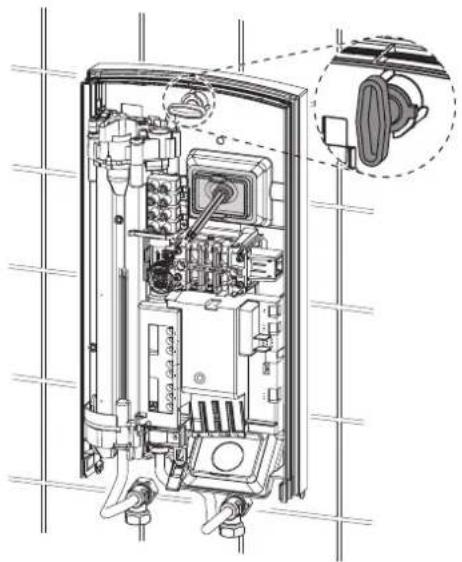

NT C T- soll X1 1 D0000041894 » Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Verwijder de transportstoppen uit de wateraansluitingen. » Duw de achterwand stevig aan en vergrendel de be- vestigingsknevel door 90° naar rechts te draaien. D0000041925 » Schroef de buizen voor wateraansluiting met de vlak- ke afdichtingen op de nippels.

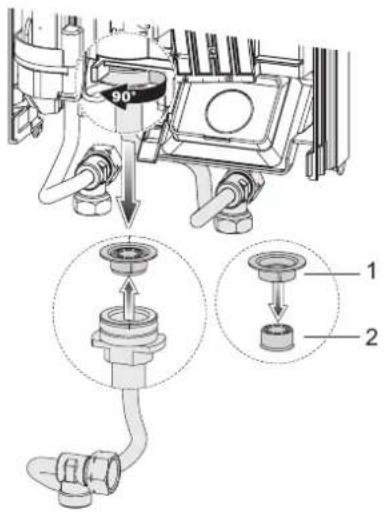

Materiële schade Voor de werking van het toestel moet de zeef inge- bouwd zijn. » Controleer bij vervanging van het toestel of de zeef aanwezig is (zie hoofdstuk "Onderhoud"). Doorstroomvolumebegrenzer verwijderen/ vervangen Info Gebruikt u een thermostaatkraan, dan mag de door- stroomvolumebegrenzer niet verwijderd worden.51 Installatie - voor de installateur L1’

1 Kunststof vormstuk 2 Doorstroomvolumebegrenzer » Demonteer de doorstroomvolumebegrenzer en breng het kunststof vormstuk opnieuw aan. DDLE LCD 18/21/24: Doorstroomvolumebe- grenzer vervangen » Hebt u gekozen voor een 24kW-aansluitvermogen, vervang dan de ingebouwde doorstroomvolumebe- grenzer (witte kleur) door de meegeleverde door- stroomvolumebegrenzer (oranje kleur, aan de koud- waterleiding bevestigd). Elektriciteit aansluiten WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaanslui- tingen en installatie uit conform de voorschriften. WAARSCHUWING elektrische schok De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneem- bare kabeltulle. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net losgekoppeld kunnen worden. WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

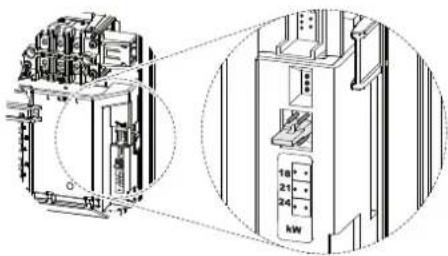

Materiële schade Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning. » Sluit de elektrische aansluitkabel aan op de ne- taansluitklem (zie hoofdstuk "Technische gegevens/ elektriciteitsschema"). DDLE LCD 18/21/24: Codeerstekker verplaatsen Het toestel is bij levering ingesteld voor 21 kW. Als u een ander vermogen wenst, moet u de volgende stappen uitvoeren: D0000047341 » Verplaats de codeerstekker overeenkomstig het gekozen vermogen (vermogen en zekering van het toestel zijn vrij te kiezen, zie hoofdstuk "Technische gegevens/gegevenstabel"). » Markeer het geselecteerde aansluitvermogen op het typeplaatje. Doe dat met een balpen. Onderstuk van achterwand monteren

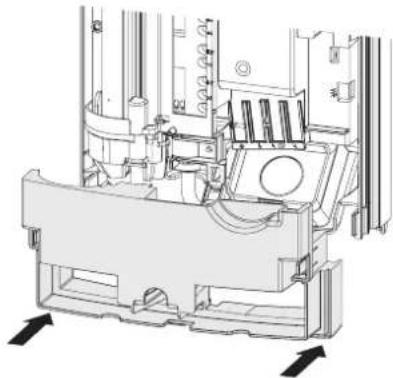

X11 26_02_02_1348 » Monteer het onderstuk van de achterwand in de achterwand en klik het onderstuk van de achterwand vast. » Lijn het gemonteerde toestel uit door de bevesti- gingsknevel los te maken, de elektro-aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toe- stel niet goed tegen de wand komt, kunt u het toestel onderaan met twee extra schroeven bevestigen.

10.2 Alternatieven voor montage

10.2.1 Elektro-aansluiting onderbouw onder

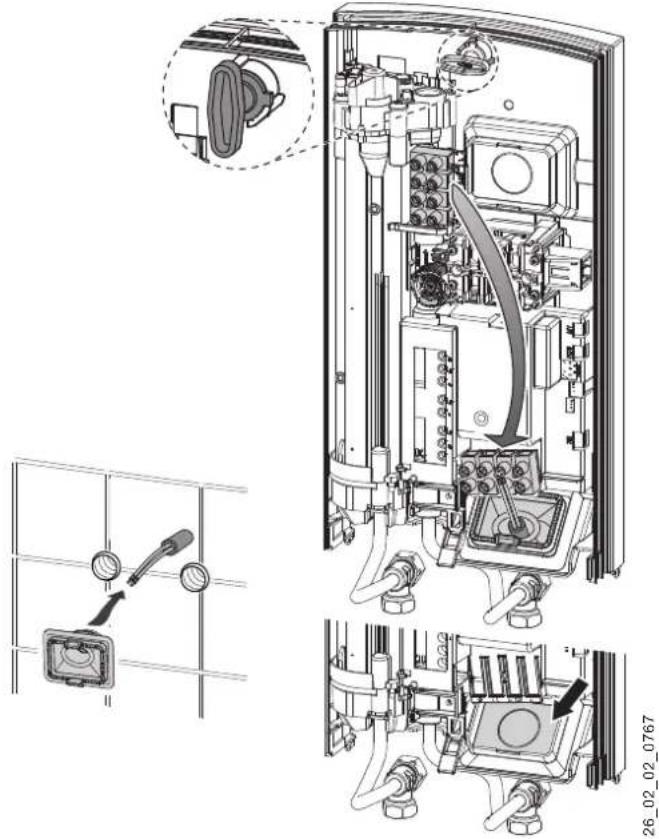

X11 26_02_02_0767 » Monteer de kabeltulle.52 Installatie - voor de installateur

Materiële schade Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken. » Breek het breukpunt voor de kabeltulle uit de achter- wand. Verwijder zo nodig scherpe kanten van bra- men met een vijl. » Verplaats de netaansluitklem in het toestel van boven naar onder. » Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Duw de achterwand stevig aan en vergrendel de be- vestigingsknevel door 90° naar rechts te draaien.

10.2.2 Elektro-aansluiting opbouw

Info Bij dit aansluittype wijzigt de beschermingsgraad van het toestel. » Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

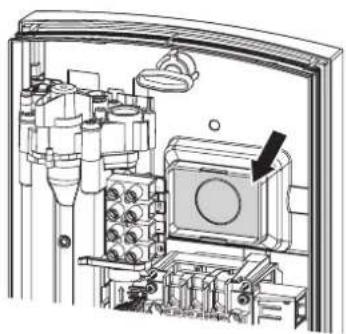

Materiële schade Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken. » Snijd of breek de benodigde doorvoer in de achter- wand netjes uit (zie hoofdstuk "Technische gege- vens/afmetingen en aansluitingen" voor de posities). Verwijder zo nodig scherpe kanten van bramen met een vijl. » Leid de elektrische aansluitkabel door de kabeltulle en sluit deze op de netaansluitklem aan.

10.2.3 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais bij combinatie met andere elektrische toestellen, bijvoorbeeld elektrische boilerver- warmingstoestellen, in de elektrische verdeling. De lastaf- werping vindt plaats bij de werking van de doorstromer.

Materiële schade Sluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens/elek- triciteitsschema").

10.2.4 Montage onder het aftappunt

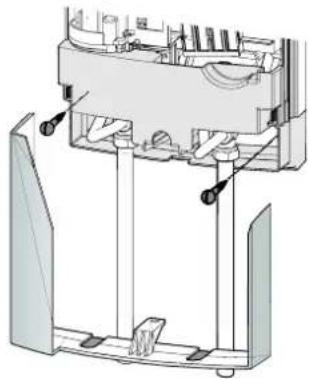

wateraansluitingen - boven Montage onder het aftappunt met wateraansluitingen bovenaan kan worden uitgevoerd met behulp van de bij- komende buiskit voor onderbouwtoestellen. Doorvoer- openingen in de achterwand voor de waterleidingen moet u netjes uitbreken en vervolgens de buiskit monteren.

10.2.5 Waterinstallatie opbouw

Info Bij dit aansluittype wijzigt de beschermingsgraad van het toestel. » Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen. 26_02_02_0765 » Monteer waterstoppen met dichtingen om de in- bouwaansluiting af te sluiten. » Monteer een geschikte drukkraan. 26_02_02_1006 » Klik het onderstuk van de achterwand vast in het bo- venstuk van de achterwand. » Schroef de aansluitbuizen op het toestel vast. » Bevestig de achterwand onderaan met twee extra schroeven.

Materiële schade Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken. » Breek de doorvoeren in de bovenkap er netjes uit. Verwijder zo nodig scherpe kanten van bramen met een vijl. » Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan en klik het onderstuk van de achterwand erin. » Schroef de aansluitbuizen op het toestel vast.

10.2.6 Werking met voorverwarmd water

Door een centrale thermostaatkraan in te bouwen, kunt u de maximale aanvoertemperatuur begrenzen.

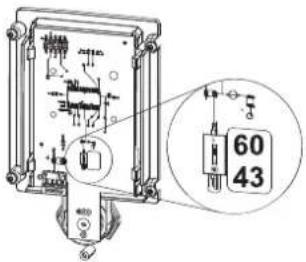

10.2.7 Temperatuurbegrenzing

VOORZICHTIG verbranding Bij werking met voorverwarmd water is het mogelijk dat de ingestelde temperatuurbegrenzing of de be- veiliging tegen brandwonden niet werkt. » Begrens dan de temperatuur op een voorge- schakelde, centrale thermostaatkraan. U kunt de temperatuurbegrenzing aan de binnenzijde van de bovenkap op 43 °C instellen.53 Installatie - voor de installateur D0000041912 » Zet de temperatuurbegrenzing op 43 °C.Na het activeren van de temperatuurbegrenzing is het temperatuurbereik beperkt tussen 30 en 43 °C.

10.3 Montage afsluiten

» Open de afsluitklep in de nippel of de koudwateraanvoerleiding.

WAARSCHUWING elektrische schokDe ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

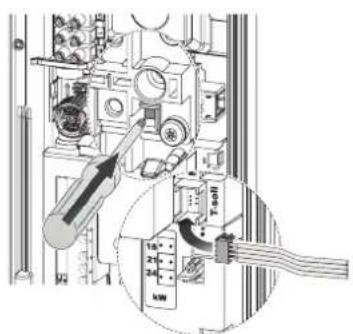

D0000041981 » Open en sluit meerdere keren alle aangesloten af-tapkranen totdat het leidingwerk en het toestel lucht-vrij zijn. » Voer een dichtheidscontrole uit. » Schakel de veiligheidsdrukbegrenzer in door de re-settoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsdrukbegrenzer geleverd). » Steek de stekker van de temperatuurinstellerkabel op de elektronica. » Monteer de bovenkap, deze moet hoorbaar vastklik-ken. Controleer de plaatsing van de bovenkap. » Schakel de netspanning in. » Controleer het functioneren van het toestel. Overdracht van het toestel » Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. » Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. » Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Ontlucht het toestel en de koudwatertoevoerleiding (zie hoofdstuk "Instellingen").Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

» Koppel het toestel op alle polen los van het elektriciteitsnet. » Tap het toestel af (zie hoofdstuk "Onderhoud").

13. Storingen verhelpen

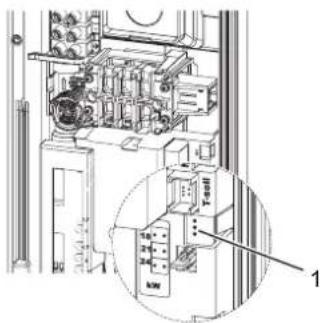

WAARSCHUWING elektrische schokOm het toestel te kunnen controleren, moet er span-ning op het toestel staan. Indicatiemogelijkheden diagnoselampje (LED) rood brandt bij storinggeel brandt tijdens de verwarmingsfunctiegroen knippert: toestel met netaansluiting D00000417941 Diagnoselampje54 Installatie - voor de installateur Storing/weergave diagnoselampje Oorzaak OplossingHet debiet is te gering. De zeef in het toestel is vuil. Reinig de zeef.De nominale temperatuur wordt niet bereikt.Er ontbreekt een fase. Controleer de zekering van de huisinstallatie. De verwarming schakelt niet in. Er wordt gedetecteerd dat er lucht in het water zit en het verwarmingsvermogen wordt voor korte tijd uitgeschakeld.Na één minuut gaat het toestel weer in werking. Geen warm water en geen lampindi-catie.De zekering is geactiveerd. Controleer de zekering van de huisinstallatie. De veiligheidsdrukbegrenzer is uitgeschakeld. Verhelp de oorzaak van de fout (bijvoorbeeld een defecte drukspoelkraan).

Bescherm het verwarmingssysteem tegen over-verhitting door een voorbij het toestel geschakelde aftapkraan gedurende één minuut open te zetten. Daarvoor wordt de druk van het verwarmingssys-teem afgevoerd en wordt het verwarmingssysteem afgekoeld.

Activeer de veiligheidsdrukbegrenzer bij stromings-druk door op de resetknop te drukken (zie hoofd-stuk "Eerste ingebruikname"). De elektronica is defect. Controleer de elektronica en vervang indien nodig de elektronica.Lampindicatie: groen knippert of brandt constantDe elektronica is defect. Controleer de elektronica en vervang indien nodig de elektronica.geen warm water bij debiet > 2,5 l/min. De doorstroomhoeveelheidsmeting DFE is niet aangesloten.Sluit de stekker van de doorstroomhoeveelheids-meting weer aan. De stekker van de doorstroomhoeveelheidsmeting is defect.Controleer de doorstroomhoeveelheidsmeting en vervang indien nodig.Lampindicatie: geel brandt continu, groen knippert geen warm water bij debiet > 2,5 l/min.De veiligheidstemperatuurbegrenzer is geactiveerd of onderbroken. Controleer de veiligheidstemperatuurbegrenzer en vervang deze zo nodig. Het verwarmingssysteem is defect. Meet de weerstand van het verwarmingssysteem en vervang zo nodig de weerstand. De elektronica is defect. Controleer de elektronica en vervang indien nodig de elektronica.Lampindicatie: geel brandt continu, groen knippertDe uitloopsensor is gedemonteerd of er is sprake van een leidingbreuk.Sluit de uitloopsensor aan en vervang indien nodig. Lampindicatie: rood brandt continu, groen knippertDe koudwatersensor is defect. Controleer de elektronica en vervang indien nodig de elektronica.Er is geen warm water gewenste temperatuur > 45 °C wordt niet bereikt.De koudwatertoevoertemperatuur is hoger dan 45 °C. Verlaag de koudwatertoevoertemperatuur naar het toestel. Lampindicatie: rood brandt continu, groen knippert De uitloopsensor is defect (kortsluiting). Controleer de uitloopsensor en vervang indien nodig.

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteit- snet voor aanvang van alle werkzaamheden. Het toestel aftappen U kunt het toestel voor onderhoudswerkzaamheden of ter bescherming tegen vorst aftappen. WAARSCHUWING verbranding Tijdens het aftappen van het toestel kan er heet water uitlopen. » Sluit de afsluitklep in de nippel of de koudwateraanvoerleiding. » Open alle aftappunten. » Maak de wateraansluitingen van het toestel los. » Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan. Zeef reinigen 26_02_02_0949 Reinig bij vervuiling de zeef in de koudwaterschroefaan- sluiting. Sluit de afsluitklep in de koudwateraanvoerleiding voordat u de zeef demonteert, reinigt en weer monteert.55 Installatie - voor de installateur

14.1 Technische gegevens

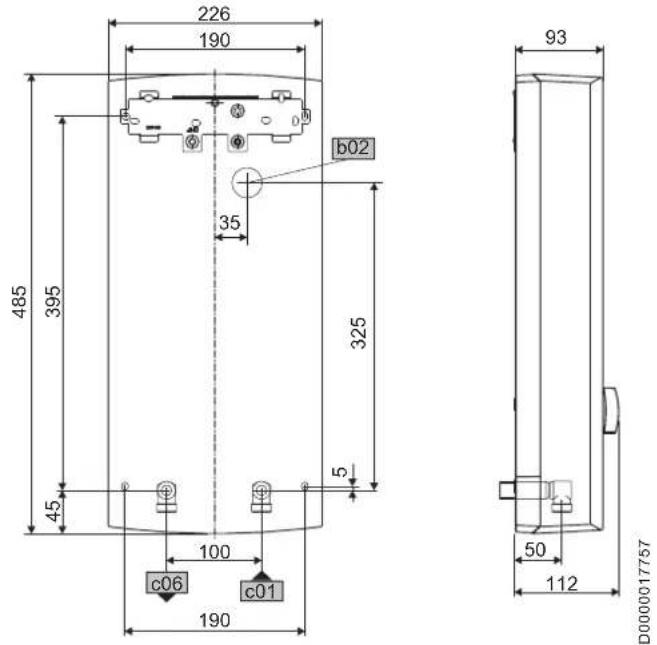

Afmetingen en aansluitingen

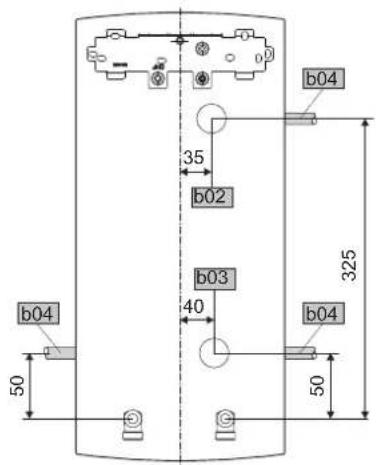

c01 c06 b02 D0000017757 b02 Doorvoer elektriciteitskabels I c01 Koudwatertoevoer Buitendraad G 1/2 A c06 Warmwateruitloop Buitendraad G 1/2 A Optionele aansluitmogelijkheden

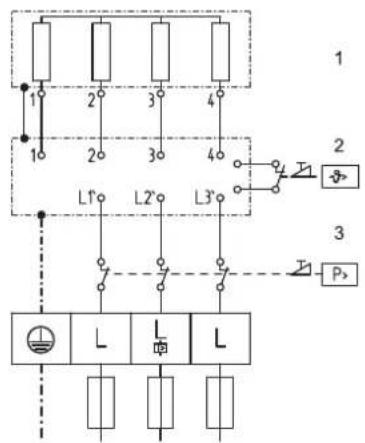

14.2 Elektriciteitsschema

1 Besturingskabel voor het relais van het 2e toestel (bijv. elektrische boilerverwarming). 2 Besturingscontact gaat open als de doorstromer inschakelt.56 Installatie - voor de installateur

14.4 Toepassingsgebieden /

omrekeningstabel Specieke elektrische weerstand en specieke elektri- sche geleidbaarheid (zie hoofdstuk "Gegevenstabel"). Genormeerde waar- de bij 15 °C 20 °C 25 °C Weer- stand ρ Geleidbaar- heid σ Weer- stand ρ Geleidbaar- heid σ Weer- stand ρ Geleidbaar- heid σ Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm

Kranen Drukverlies van de kranen bij debiet 10 l/min Eenhendel mengkraan, ca. MPa 0,04 - 0,08 Thermostatische kraan, ca. MPa 0,03 - 0,05 Handdouche, ca. MPa 0,03 - 0,15 Dimensionering van het buisnet Voor de berekening van de dimensionering van het buis- net wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

In geval van storing kunnen in de installatie kortstondige belastingen van maximaal 95 °C bij een druk van 1,2 MPa optreden.57 Installatie - voor de installateur

14.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

Fabrikant AEG Haustechnik AEG Haustechnik AEG Haustechnik Lastprofiel S S S Energierendementsklasse A A A Jaarlijks stroomverbruik kWh 477 477 481 Energetisch rendement % 39 39 39 Fabriekstemperatuurinstelling °C 60 60 60 Geluidsvermogensniveau dB(A) 15 15 15 Bijzondere info voor efficiëntiemeting Geen Gegevens bij Pmax. Geen

≥ (bij ϑkoud ≤25°C) Ω cm 900 900 1000 900 900 1000 900 900 Specifieke geleidbaarheid σ

≥ (bij ϑkoud ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300 1200 1200 Specifieke geleidbaarheid σ

≤ (bij ϑkoud ≤45°C) μS/cm 830 830 770 830 830 770 830 830 Max. netimpedantie bij 50Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Werkingsgebied Max. toegelaten druk MPa 1 1 1 Max. toevoertemperatuur voor bijverwarming °C 45 45 45 Waarden Max. toegelaten toevoertemperatuur °C 65 65 65 Aan l/min > 2,5 > 2,5 > 2,5 Volumestroombegrenzing bij l/min 8 8 / 8 / 9 9 Warmwateraanbieding l/min 9,4 9,4/11,0/12,6 14,2 Δϑ bij aanbieding K 26 26 26 Hydraulische gegevens Nominale inhoud l 0.4 0.4 0.4 Uitvoeringen Temperatuurinstelling °C 30-60 30-60 30-60 Verwarmingssysteem warmtegenerator Blanke draad Blanke draad Blanke draad Kleur wit wit wit Beschermingsgraad (IP) IP25 IP25 IP25 Afmetingen Hoogte mm 485 485 485 Breedte mm 226 226 226 Diepte mm 93 93 93 Gewichten Gewicht kg 3,6 3,6 3,658 Garantie - Milieu en recycling GARANTIE

Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaat- schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch- termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio- nale voorschriften. GARANTIE
