Produkttyp	Elektronisch geregelter Durchlauferhitzer
Marke	AEG
Modell	DDLE LCD 21
Abmessungen (H x B x T)	485 x 226 x 93 mm
Gewicht	3,6 kg
Stromversorgung	3/PE ~ 380-415 V, 50/60 Hz
Nennleistung	Einstellbar von 16,2 bis 25,8 kW je nach Spannung, voreingestellt auf 21 kW
Empfohlene Sicherung	32 A (je nach Konfiguration)
Maximal zulässiger Druck	1 MPa (10 bar)
Maximale Wassertemperatur am Eintritt	45 °C (Zusatzheizung), max. 65 °C
Minimaler Durchfluss zur Auslösung	> 2,5 l/min
Warmwasserkapazität bei 38 °C (Beispiel)	ca. 9,1 l/min (400 V, Eintrittstemperatur 15 °C)
Heizsystem	Blankdraht, kalkbeständig
Temperaturbereich	30 bis 60 °C
Anzeige	LED, Farbwechsel von Blau zu Rot bei 43 °C
Schutzart	IP25 (Unterputzmontage), IP24 (Aufputzmontage)
Energieeffizienzklasse	A
Jährlicher Stromverbrauch	477 kWh
Lastprofil	S
Schallleistungspegel	15 dB(A)
Wartung	Mit einem feuchten Tuch reinigen, Armaturen entkalken, Filter reinigen
Sicherheit	Luftdetektor, Sicherheitsdruckwächter, einstellbarer Temperaturbegrenzer
Mitgeliefertes Zubehör	Wandhalterung, Bolzen, Schrauben, Dübel, Schablone, Doppelnippel, Dichtungen, Kabeldurchführung

Häufig gestellte Fragen - DDLE LCD 21 AEG

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperatureinstellknopf auf die gewünschte Temperatur (zwischen 30 und 60 °C). Die LED-Anzeige wechselt von Blau zu Rot über 43 °C, um auf eine Verbrühungsgefahr hinzuweisen.

Welche elektrische Leistung wird für die Installation des Geräts benötigt?

Das Gerät benötigt eine Drehstromversorgung 3/PE ~ 380-415 V, 50/60 Hz. Die Nennleistung ist einstellbar und auf 21 kW voreingestellt. Eine 32 A Sicherung wird empfohlen. Bitte beachten Sie die Datentabelle in der Anleitung für Details.

Was tun, wenn das Wasser nicht heiß genug ist?

Überprüfen Sie, ob der Warmwasserhahn vollständig geöffnet ist. Wenn der Durchfluss zu hoch ist, reduzieren Sie ihn am Hahn. Die Kaltwassereintrittstemperatur könnte zu hoch sein (max. 45 °C). Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherungen und den Filter des Geräts.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Außenseite. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Bei den Armaturen entkalken Sie die Ausläufe mit einem handelsüblichen Entkalker. Der Filter im Kaltwasseranschluss sollte regelmäßig gereinigt werden.

Wie entkalke ich das Heizsystem?

Das Blankdraht-Heizsystem ist sehr kalkbeständig. Eine Entkalkung ist normalerweise nicht erforderlich. Reinigen Sie einfach den Strahlregler oder den Duschkopf, wenn der Durchfluss nachlässt. Verwenden Sie dafür ein handelsübliches Entkalkungsmittel.

Wie installiere ich das Gerät unter einem Waschbecken?

Das Gerät kann unter einem Waschbecken montiert werden. Verwenden Sie das Rohrkit für Unterwaschbeckenmontage (Zubehör). Befolgen Sie die Montageanleitung in der Anleitung: Schneiden Sie die Öffnungen in die Rückwand, installieren Sie das Kit und befestigen Sie das Gerät senkrecht.

Was tun bei einem Wasserleck?

Schließen Sie sofort das Absperrventil am Kaltwasserzulauf. Überprüfen Sie die Hydraulikanschlüsse. Wenn das Leck vom Gerät kommt, trennen Sie die Stromversorgung und kontaktieren Sie einen qualifizierten Installateur. Versuchen Sie nicht, es selbst zu reparieren.

Wie wechsle ich den Durchflussbegrenzer?

Der Durchflussbegrenzer befindet sich im Kaltwasseranschluss. Um ihn zu entfernen, schrauben Sie den Anschluss ab, nehmen Sie den Begrenzer heraus und setzen Sie die Kunststoffscheibe wieder ein. Wenn Sie auf eine Leistung von 24 kW umstellen, ersetzen Sie den weißen Begrenzer durch den mitgelieferten orangen Begrenzer.

Wie nehme ich das Gerät nach einer Wasserunterbrechung wieder in Betrieb?

Nach einer Wasserunterbrechung: Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. Öffnen Sie den Warmwasserhahn eine Minute lang, um die Luft zu entlüften. Stellen Sie dann die Netzspannung wieder her. Dies verhindert Schäden am Blankdraht-Heizsystem.

Wie aktiviere ich die Temperaturbegrenzung auf 43 °C?

Aktivieren Sie den Temperaturbegrenzer auf 43 °C an der Innenseite der Abdeckung. Nach der Aktivierung ist der Einstellbereich auf 30 bis 43 °C begrenzt. Die Anzeige bleibt blau, um die Abwesenheit von Verbrühungsgefahr anzuzeigen.

BEDIENUNGSANLEITUNG DDLE LCD 21 AEG

Elektronisch geregelter Durchlauferhitzer

Bedienung und Installation 2

1. Allgemeine Hinweise....3
2. Sicherheit .... 3
3. Gerätebeschreibung ....4
4. Einstellungen 4
5. Reinigung, Pflege und Wartung......4
6. Problembehebung....4

INSTALLATION

1. Sicherheit ....5
2. Gerätebeschreibung ....5
3. Vorbereitungen 5
4. Montage 6
5. Inbetriebnahme....10
6. Außerbetriebnahme .... 10
7. Störungsbehebung....10
8. Wartung 11

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

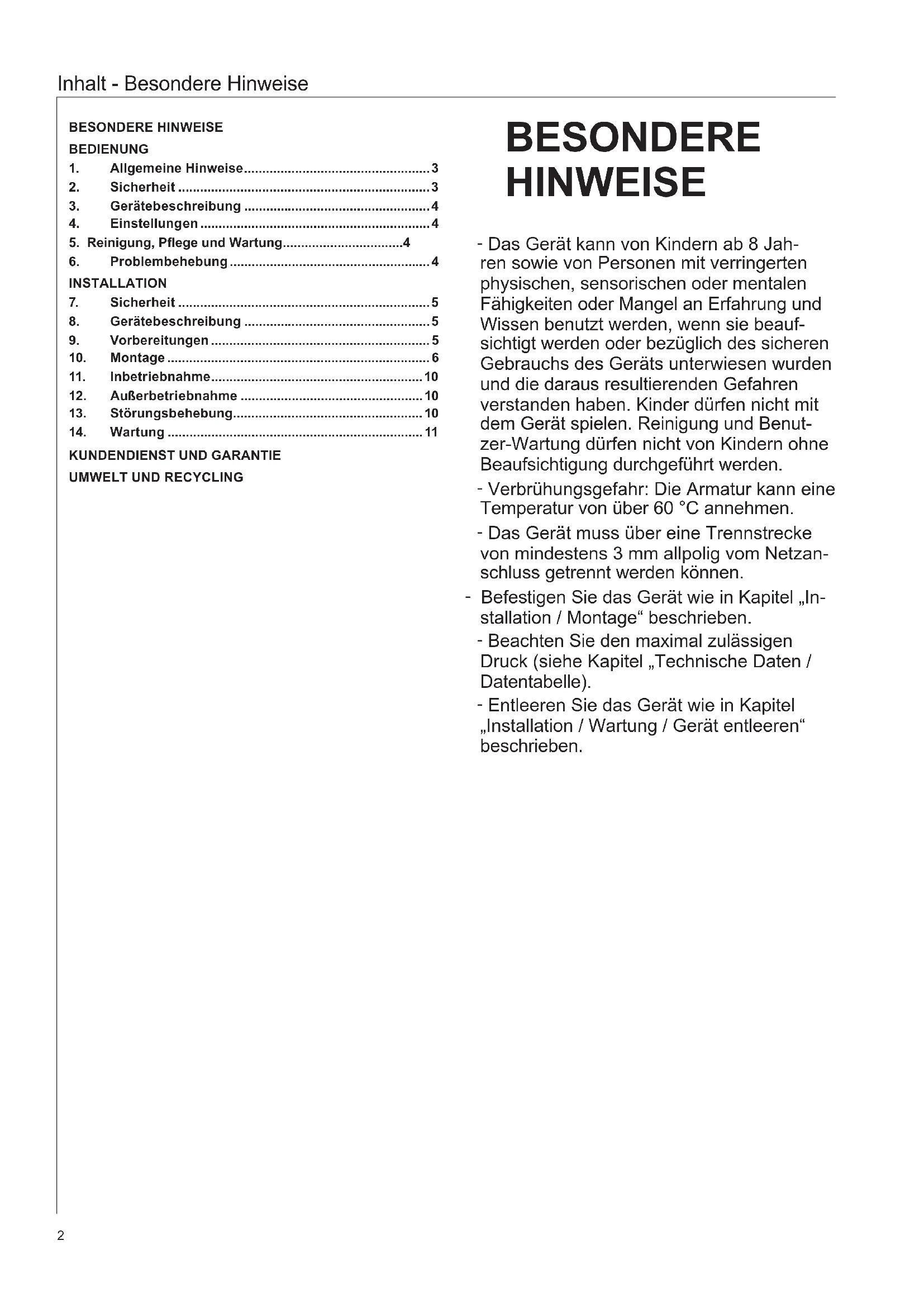

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Verbrühungsgefahr: Die Armatur kann eine Temperatur von über 60 °C annehmen.
• Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Das Druckgerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

VORSICHT Verbrennung

Die Warmwassertemperatur kann bei Betrieb mit vorgewärmtem Wasser, z. B. einer Solaranlage, von der eingestellten Solltemperatur abweichen.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Falls Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät benutzen, empfehlen wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung können Sie vom Fachhandwerker einstellen lassen.

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

• Niederspannungsrichtlinie
- Richtlinie über die elektromagnetische Verträglichkeit
Die maximal zulässige Netzimpedanz ist im Kapitel „Technische Daten“ angegeben.

2.4 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

AEG HOL DIN 4109 PA-IX 6814/I MPA NRW.

3. Gerätebeschreibung

Der elektronisch geregelte Durchlauferhitzer mit automatischer Leistungsanpassung hält die Auslauftemperatur bis zur Leistungsgrenze konstant. Danach wird die Temperatur über die Entnahmearmatur gewählt.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffmantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Warmwasserversorgung.

Hinweis

Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet das Gerät die Heizleistung für eine Minute aus und schützt somit das Heizsystem.

4. Einstellungen

Sie können die Warmwasser-Auslauftemperatur stufenlos einstellen. Die gewählte Temperatur wird angezeigt. Bei Temperaturen über 43 °C wechselt die Farbe der Anzeige von Blau auf Rot, um eine Verbrühgefahr anzuzeigen.

» Drehen Sie den Einstellknopf auf die gewünschte Temperatur.

D0000041982

Hinweis

Wird bei voll geöffnetem Entnahmeventil und maximaler Temperatureinstellung keine ausreichende Auslauftemperatur erreicht, fließt mehr Wasser durch das Gerät, als das Heizsystem erwärmen kann (Gerät an der Leistungsgrenze).

» Reduzieren Sie die Wassermenge am Entnahmeventil.

Einstellungsempfehlung bei Betrieb mit einer Thermostatarmatur

Stellen Sie die Temperatur am Gerät auf maximale Temperatur ein.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden, damit das Blankdraht-Heizsystem nicht zerstört wird.

» Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
» Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind.
» Schalten Sie die Netzspannung wieder ein.

5. Reinigung, Pflege und Wartung

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.

6. Problemebehebung

Problem Ursache Behebung
Das Gerät schaltet trotz voll geöffnetem Warmwasserventil nicht ein.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
	Die Durchflussmenge ist zu gering. Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.
Wunschtemperatur > 45 °C wird nicht erreicht.	Die Wasserversorgung ist unterbrochen.	Entlüften Sie das Gerät und die Kaltwasserzulaufleitung (siehe Kapitel „Einstellungen“).
Die Kaltwasserzu-	lauftemperatur ist > 45 °C.	Verringern Sie die Kaltwasserzulauftemperatur.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000):

Nr.: 000000-0000-00000

D0000041614

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostatarmatur können Sie die maximale Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

• Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.
Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Kapitel „Technischen Daten / Einsatzbereiche / Umrechnungstabelle“). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Wandaufhängung
  • Gewindebolzen, Schrauben und Dübel für die Wandaufhängung
  • Montageschablone
  • 2 Doppelnippel (Kaltwasser mit Absperrventil)
• Flachdichtungen
  • Kabeltülle (elektrische Zuleitung oben / unten)
• Schrauben / Dübel für Rückwandbefestigung bei Aufputz-Wasseranschluss

8.2 Zubehör

Armatur

ADEo 70 WD - Badewannen-Druckarmatur

Montage-Zubehör

Rohrbausatz-Untertischmontage UT 104, Anschlüsse: Aufputz, G 3/8, oben. Wasseranschlüsse mit 12 mm Quetschverschraubung.

Universal-Montagerahmen

Montagerahmen mit elektrischen Anschlüssen.

Rohrbausatz-Untertischgeräte

Der Bausatz für Untertischmontage ist notwendig, wenn Sie die Wasseranschlüsse (G % A) oberhalb des Gerätes benötigen.

Rohrbausatz-Versatzmontage

Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90 mm nach unten benötigen.

Rohrbausatz-Gas-Wasserheizer-Austausch

Der Rohrbausatz ist notwendig, wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthält.

Lastabwurfrelais (LR 1-A)

Das Lastabwurfrelais für den Einbau in der Elektroverteilung ermöglicht eine Vorrangschaltung des Durchlauferhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.

ZTA 3/4 - Zentral-Thermostatarmatur

Thermostatarmatur für zentrale Vormischung, zum Beispiel eines Durchlauferhitzers mit einer Solaranlage.

9. Vorbereitungen

9.1 Montageort

Sachschaden

Die Installation des Gerätes darf nur im frostfreien Raum erfolgen.

» Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.
Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

Untertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Übertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Hinweis

» Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein.

9.2 Wasserinstallation

• Ein Sicherheitsventil ist nicht erforderlich.
  » Spülen Sie die Wasserleitung gut durch.
  » Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten / Datentabelle“, Ein) zum Einschalten des Gerätes erreicht wird. Wird der Volumenstrom nicht erreicht, entnehmen Sie den Durchflussmengenbegrenzer (siehe Kapitel „Montage / Durchflussmengenbegrenzer entnehmen“.
  » Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird.

Armaturen

Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind nicht zulässig.

Hinweis

Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Es dient zur Absperrung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

• Kaltwasser-Zulaufleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
• Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle“).

Flexible Wasser-Anschlussleitungen

» Verhindern Sie bei der Installation mit flexiblen Wasser-Anschlussleitungen ein Verdrehen der Rohrbögen mit Bajonett-Verbindungen im Gerät.
» Befestigen Sie die Rückwand unten mit zwei zusätzlichen Schrauben.

10. Montage

10.1 Standard-Montage

• Elektroanschluss oben, Unterputz-Installation
  • Wasseranschluss Unterputz-Installation
  • DDLE LCD 18/21/24: Anschlussleistung 21 kW voreingestellt

Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternativen“:

• Elektroanschluss Unterputz unten
- Elektroanschluss Aufputz
• Anschluss eines Lastabwurfrelais
- Untertischmontage Wasseranschlüsse - oben
• Wasserinstallation Aufputz
- Betrieb mit vorgewärmtem Wasser
- Temperaturbegrenzung

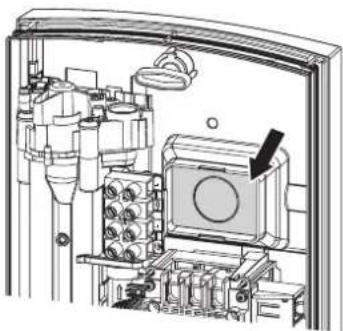

Gerät öffnen

» Öffnen Sie das Gerät, indem Sie den Rastverschluss entriegeln.

26 02 02 0762

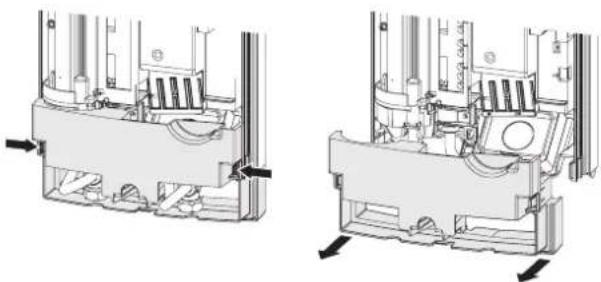

» Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorn abziehen.

Netzanschlusskabel vorbereiten

160 ≥ 30 26.02.02.0887

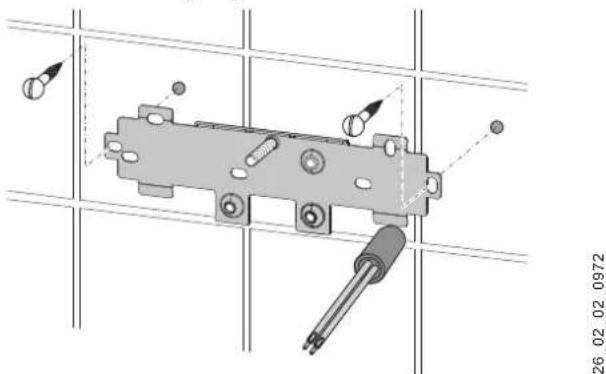

Wandaufhängung montieren

» Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich die Befestigungslöcher im unteren Teil der Schablone anzeichnen.

» Bohren Sie die Löcher und befestigen Sie die Wandaufhängung mit 2 Schrauben und 2 Dübeln (Schrauben und Dübel gehören zum Lieferumfang).
» Montieren Sie den beiliegenden Gewindebolzen.
» Montieren Sie die Wandaufhängung.

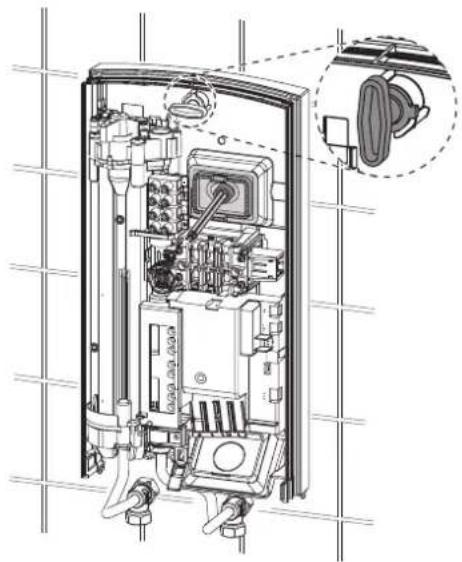

Kabeltülle montieren

» Montieren Sie die Kabeltülle. Bei einem Anschlusskabel > 6 mm² müssen Sie das Loch in der Kabeltülle vergrößern.

Wasseranschluss herstellen

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

» Dichten und schrauben Sie die Doppelnippel ein.

Sachschaden

Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden.

Rückwand vorbereiten

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.

Gerät montieren

» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.
» Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen.
» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

» Schrauben Sie die Wasseranschlussrohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden

Für die Funktion des Gerätes muss das Sieb eingebaut sein.

» Prüfen Sie beim Geräteaustausch, ob das Sieb vorhanden ist (siehe Kapitel „Wartung“).

Durchflussmengenbegrenzer entnehmen / tauschen

Hinweis

Wenn Sie eine Thermostatarmatur verwenden, darf der Durchflussmengenbegrenzer nicht entnommen werden.

90° 1 2

26_02_02_0771

1 Kunststoffformscheibe
2 Durchflussmengenbegrenzer

» Entnehmen Sie den Durchflussmengenbegrenzer und setzen Sie die Kunststoffformscheibe wieder ein.

DDLE LCD 18/21/24: Durchflussmengenbegrenzer tauschen

» Bei gewählter 24 kW - Anschlussleistung ersetzen Sie den eingebauten Durchflussmengenbegrenzer (Farbe weiß) durch den mitgelieferten Durchflussmengenbegrenzer (orange, am Kaltwasserrohr befestigt).

Elektroanschluss herstellen

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Schließen Sie das Elektroanschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

DDLE LCD 18/21/24: Codierstecker umstecken

Das Gerät ist bei Lieferung auf 21 kW gesteckt. Bei Umstellung auf eine andere Anschlussleistung müssen Sie folgende Schritte vornehmen:

» Stecken Sie den Codierstecker entsprechend der gewählten Anschlussleistung um (wählbare Anschlussleistung und Absicherung des Gerätes siehe Kapitel „Technische Daten / Datentabelle“).
» Kreuzen Sie die gewählte Anschlussleistung auf dem Typenschild an. Verwenden Sie dafür einen Kugelschreiber.

Rückwandunterteil montieren

» Montieren Sie das Rückwandunterteil in die Rückwand und rasten Sie das Rückwandunterteil ein.
» Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, können Sie das Gerät unten mit zwei zusätzlichen Schrauben befestigen.

10.2 Montage-Alternativen

10.2.1 Elektroanschluss Unterputz unten

» Montieren Sie die Kabeltülle.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Versetzen Sie die Netzanschlussklemme im Gerät von oben nach unten.
» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.
» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

10.2.2 Elektroanschluss Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

» Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber heraus (Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Führen Sie das Elektroanschlusskabel durch die Kabeltülle und schließen dieses an die Netzanschlussklemme an.

10.2.3 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden

Schließen Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichnete Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

10.2.4 Untertischmontage Wasseranschlüsse - oben

Eine Untertisch-Gerätemontage mit obenliegenden Wasseranschlüssen lässt sich mit dem zusätzlichen Rohrbausatz-Untertischgeräte durchführen. Durchführungsöffnungen in der Rückwand für die Wasserrohre sauber ausbrechen und Rohrsatz montieren.

10.2.5 Wasserinstallation Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

» Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

» Montieren Sie Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschließen.
» Montieren Sie eine geeignete Druckarmatur.

» Rasten Sie das Rückwand-Unterteil in das Rückwand-Oberteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.
» Befestigen Sie die Rückwand unten mit zwei zusätzlichen Schrauben.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Durchführungen in der Gerätekappe sauber aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Schieben Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und rasten Sie das Rückwandunterteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.

10.2.6 Betrieb mit vorgewärmtem Wasser

Mit dem Einbau einer Zentral-Thermostatarmatur wird die maximale Zulauftemperatur begrenzt.

10.2.7 Temperaturbegrenzung

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser kann die eingestellte Temperaturbegrenzung bzw. der Verbrühschutz unwirksam sein.

» In diesem Fall begrenzen Sie die Temperatur an einer vorgeschalteten Zentral-Thermostatarmatur.

Sie können die Temperaturbegrenzung in der Innenseite der Gerätekappe auf 43 °C einstellen.

» Schalten Sie die Temperaturbegrenzung auf 43 °C. Nach dem Aktivieren der Temperaturbegrenzung lassen sich nur noch Temperaturen zwischen 30 und 43 °C wählen.

10.3 Montage abschließen

» Öffnen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.

11. Inbetriebnahme

WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhand- werker unter der Beachtung der Sicherheitsvor- schriften erfolgen.

11.1 Erstinbetriebnahme

» Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Aktivieren Sie den Sicherheitsdruckbegrenzer, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert).

» Stecken Sie den Stecker vom Temperatureinstellerkabel auf die Elektronik.
» Montieren Sie die Gerätekappe, bis diese hörbar einrastet. Prüfen Sie den Sitz der Gerätekappe.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.

Übergabe des Gerätes

» Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Entlüften Sie das Gerät und die Kaltwasserzulaufleitung (siehe Kapitel „Einstellungen“).

Siehe Kapitel „Erstinbetriebnahme“.

12. Außerbetriebnahme

» Trennen Sie das Gerät allpolig vom Netzanschluss.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

13. Störungsbehebung

WARNUNG Stromschlag Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen.

Anzeigemöglichkeiten der Diagnoseampel (LED)

	rot leuchtet bei Störung
	gelb leuchtet bei Heizbetrieb
	grün blinkt: Gerät am Netzanschluss

Störung / Anzeige LED-Diagnose-ampel	Ursache Behebung
Der Durchfluss ist zu gering. Das Sieb im	Gerät ist verschmutzt. Reinigen Sie das Sieb.
Die Solltemperatur wird nicht erreicht.	Eine Phase fehlt.	Prüfen Sie die Sicherung in der Hausinstallation.
Die Heizung schaltet nicht ein. Luft wird	im Wasser erkannt und schaltet die Heiz-leistung kurzzeitig ab.	Das Gerät geht nach einer Minute wieder in Betrieb.
kein warmes Wasser und keine Ampelanzeige.	Die Sicherung hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation.
	Der Sicherheitsdruckbegrenzer hat ausgeschaltet.	Beseitigen Sie die Fehlerursache (z. B. ein defekter Druckspüler).
		Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nachgeschaltetes Ent-nahmeventil eine Minute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.
		Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drücken (siehe Kapitel „Erstinbetriebnahme“).
	Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
Ampelanzeige: grün blinkt oder Dau-erlicht	Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes Wasser bei Durchfluss >2,5 l/min.	Die Durchflusserfassung DFE ist nicht aufgesteckt. Stecken Sie den Stecker der Durchflusserfassung wieder auf.
	Der Stecker der Durchflusserfassung ist defekt.	Kontrollieren Sie die Durchflusserfassung und tauschen Sie die Durchflusserfassung ggf. aus.
Ampelanzeige: gelb Dauerlicht, grün blinkt	Der Sicherheitstemperaturbegrenzer hat ausgelöst oder ist unterbrochen.	Kontrollieren Sie den Sicherheitstemperaturbegrenzer und tauschen Sie den Sicherheitstemperaturbegrenzer ggf. aus.
kein warmes Wasser bei Durchfluss >2,5 l/min.	den Widerstand des Heizsystems und tauschen Sie den Widerstand ggf. aus.
Das Heizsystem ist defekt. Messen Sie	Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
Ampelanzeige: gelb Dauerlicht, grün blinkt	Der Auslauffühler ist abgezogen oder ein Leitungs-bruch liegt vor.	Stecken Sie den Auslauffühler auf und tauschen Sie den Auslauffühler ggf. aus.
Ampelanzeige: rot Dauerlicht, grün blinkt	Der Kaltwasser-Sensor ist defekt.	Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes Wasser Wunschtemperatur >45 °C wird nicht erreicht.	Die Kaltwasserzulauftemperatur ist höher als 45 °C.	Verringern Sie die Kaltwasserzulauftemperatur zum Gerät.
Ampelanzeige: rot Dauerlicht, grün blinkt	Der Auslauffühler ist defekt (Kurzschluss).	Prüfen Sie den Auslauffühler und tauschen Sie den Auslauffühler ggf. aus.

14. Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerät entleeren

Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor Frost entleeren.

WARNUNG Verbrennung Beim Entleeren des Gerätes kann heißes Wasser austreten.

» Schließen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.
» Öffnen Sie alle Entnahmeventile.
» Lösen Sie die Wasseranschlüsse vom Gerät.
» Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

Sieb reinigen

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schließen Sie das Absperrventil in der Kaltwasserzulaufleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

14.1 Technische Daten Maße und Anschlüsse

226 190 b02 35 485 395 325 45 100 c06 c01 190 93 5 50 112 D0000017757

b02 Durchführung elektrische Leitungen I
c01 Kaltwasser Zulauf Außengewinde G 1/2	A
c06 Warmwasser Auslauf Außengewinde G	1/2 A

Alternative Anschlussmöglichkeiten

b04 35 b02 b03 40 b04 50 325 b04 50

D0000019778

b02	Durchführung elektrische Leitungen I
b03	Durchführung elektrische Leitungen II
b04	Durchführung elektrische Leitungen III

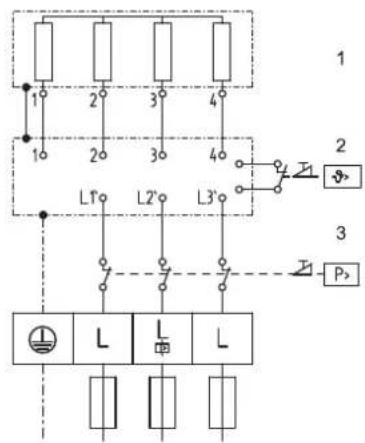

14.2 Elektroschaltplan
3/PE \~ 380-415 V

1 Beheizung
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer

Lastabwurfrelais LR 1-A

1 Steuerleitung zum Schaltschütz des 2. Gerätes (z. B. Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers.

14.3 Warmwasserleistung

Die Warmwasserleistung ist abhängig von der anliegenden Netzspannung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild (siehe „Kapitel „Problembehebung“).

14.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Datentabelle“).

Normangabe bei 15 °C			20 °C			25 °C
Widerstand ρ	Leitfähigkeit σ		Widerstand ρ	Leitfähigkeit σ		Widerstand ρ	Leitfähigkeit σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

14.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostatarmatur, ca.	MPa	0,03 - 0,05
Handbrause, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

14.6 Störfallbedingungen

Im Störfall können in der Installation kurzfristig Belastungen von maximal 95 °C bei einem Druck von 1,2 MPa auftreten.

14.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Hersteller AEG Haustechnik AEG Haustechnik AEG Haustechnik
Lastprofil		S	S	S
Energieeffizienzklasse		A	A	A
Jährlicher Stromverbrauch	kWh	477	477	481
Energetischer Wirkungsgrad	%	39	39	39
Temperatureinstellung ab Werk	°C	60	60	60
Schallleistungspegel	dB(A)	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	Angaben bei Pmax.	keine

14.8 Datentabelle

		DDLE LCD 18			DDLE LCD 18/21/24			DDLE LCD 27
222392 222394 222395
Elektrische Daten
Nennspannung	V	380	400	415	380	400	415	380	400
Nennleistung	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nennstrom	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Absicherung	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Phasen		3/PE			3/PE			3/PE
Frequenz	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Spezifischer Widerstand _15 ≥ (bei kalt ≤ 25^)	cm	900	900	1000	900	900	1000	900	900
Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 25^)	S/cm	1111	1111	1000	1111	1111	1000	1111	1111
Spezifischer Widerstand _15 ≥ (bei kalt ≤ 45^)	cm	1200	1200	1300	1200	1200	1300	1200	1200
Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 45^)	S/cm	830	830	770	830	830	770	830	830
Max. Netzimpedanz bei 50Hz		0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Einsatzgrenzen
Max. zulässiger Druck	MPa	1			1			1
Max. Zulauftemperatur für Nacherwärmung	°C	45			45			45
Werte
Max. zulässige Zulauftemperatur	°C	65			65			65
Ein	l/min	>2,5			>2,5			>2,5
Volumenstrom-Begrenzung bei	l/min	8			8 / 8 / 9			9
Warmwasserdarbietung	l/min	9,4			9,4/11,0/12,6			14,2
bei Darbietung	K	26			26			26
Hydraulische Daten
Nenninhalt	I	0.4			0.4			0.4
Ausführungen
Temperatureinstellung	°C	30-60			30-60			30-60
Heizsystem Wärmeerzeuger		Blankdraht			Blankdraht			Blankdraht
Farbe		weiß			weiß			weiß
Schutzart (IP)		IP25			IP25			IP25
Dimensionen
Höhe	mm	485			485			485
Breite	mm	226			226			226
Tiefe	mm	93			93			93
Gewichte
Gewicht	kg	3,6			3,6			3,6

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

13. Usuwanie usterek

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

4017213130895

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
