РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDLE LCD 21 AEG

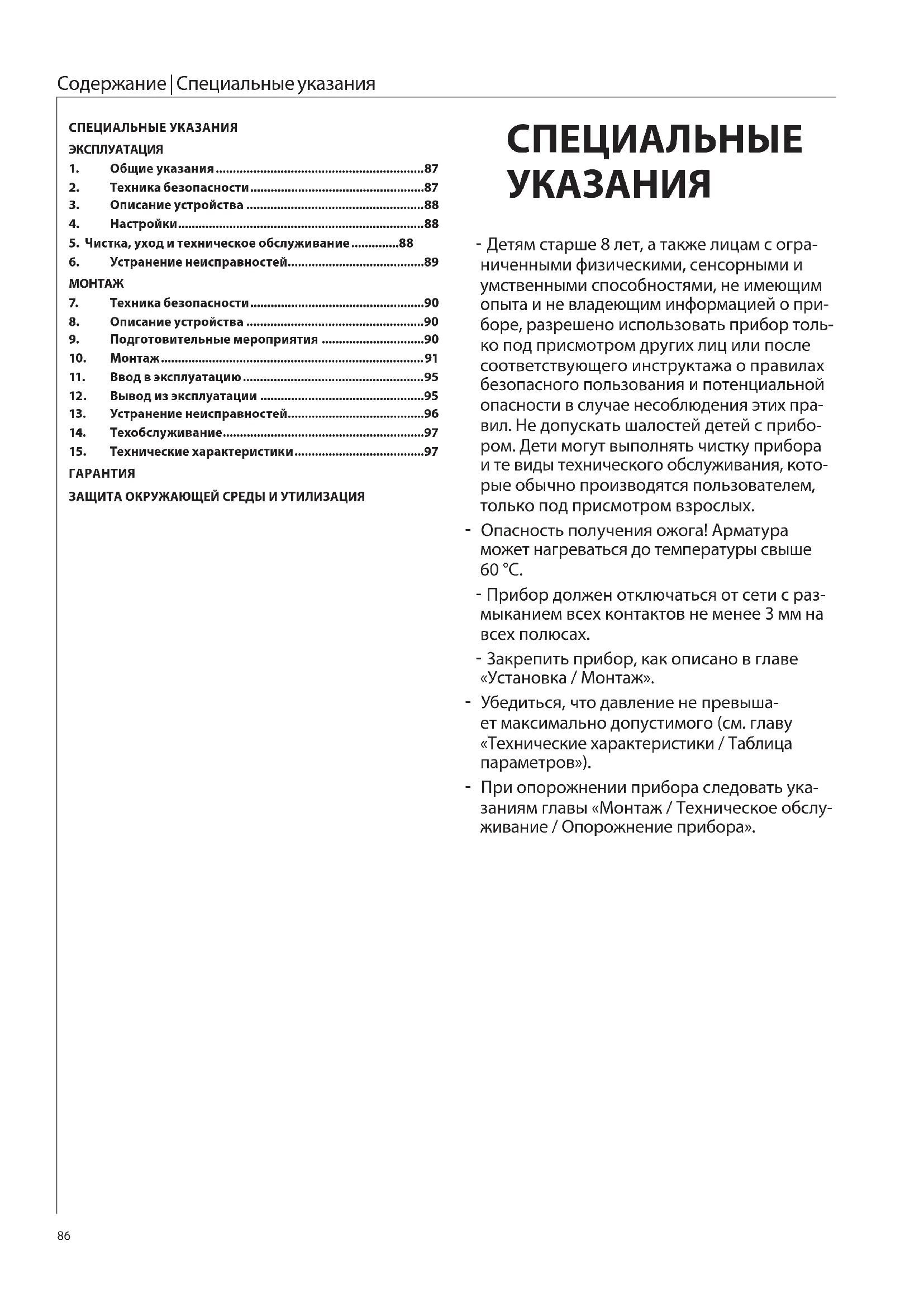

Содержание | Специальные указания СПЕЦИАЛЬНЫЕ УКАЗАНИЯ ЭКСПЛУАТАЦИЯ

5. Чистка, уход и техническое обслуживание ..............88

9. Подготовительные мероприятия ..............................90

12. Вывод из эксплуатации ................................................95

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ СПЕЦИАЛЬНЫЕ

- Детям старше 8 лет, а также лицам с огра- ниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о при- боре, разрешено использовать прибор толь- ко под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих пра- вил. Не допускать шалостей детей с прибо- ром. Дети могут выполнять чистку прибора и те виды технического обслуживания, кото- рые обычно производятся пользователем, только под присмотром взрослых. - Опасность получения ожога! Арматура может нагреваться до температуры свыше 60°C. - Прибор должен отключаться от сети с раз- мыканием всех контактов не менее 3мм на всех полюсах. - Закрепить прибор, как описано в главе «Установка/ Монтаж». - Убедиться, что давление не превыша- ет максимально допустимого (см. главу «Технические характеристики/ Таблица параметров»). - При опорожнении прибора следовать ука- заниям главы «Монтаж/ Техническое обслу- живание/ Опорожнение прибора».87 Управление – для пользователя и технического специалиста ЭКСПЛУАТАЦИЯ

Главы «Специальные указания» и «Эксплуатация» предна-значены для пользователя и специалиста.Глава «Монтаж» предназначена для специалиста. УказаниеПеред началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.При необходимости передать настоящее руковод-ство следующему пользователю.1.1 Указания по технике безопасности1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасностиЗдесь приведены возможные последствия несоблю-дения указания по технике безопасности. » Здесь приведены мероприятия по предотвраще-нию опасности.1.1.2 Символы, вид опасностиСимвол Вид опасности

Поражение электрическим током

(ожог, обваривание) 1.1.3 Сигнальные словаСИГНАЛЬНОЕ СЛОВОЗначениеОПАСНОСТЬ Указания, несоблюдение которых приводит к серьез-ным травмам или к смертельному исходу.ПРЕДУПРЕЖДЕ-НИЕ Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.ОСТОРОЖНО Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.1.2 Другие обозначения в данной документации УказаниеОбщие указания обозначены приведенным рядом с ними символом. » Следует внимательно прочитать тексты указа- Символ Значение

Материальный ущерб(повреждение оборудования, косвенный ущерб и ущерб для окружающей среды)

Утилизация устройства » Этот символ указывает на необходимость выполне-ния определенных действий. Описание необходимых действий приведено шаг за шагом.1.3 Единицы измерения УказаниеЕсли не указано иное, все размеры приведены в мил-лиметрах.

2. Техника безопасности

2.1 Использование по назначениюПрибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требует- ся проходить инструктаж. Возможно использование при- бора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплуатации.Прибор напорного типа предназначен для нагрева водо-проводной воды или дополнительного подогрева воды, нагретой ранее. Прибор может обеспечивать одну или несколько точек отбора.Любое иное или не указанное в настоящем руководстве использование данного устройства считается использо-ванием не по назначению. Использование по назначению подразумевает соблюдение требований настоящего ру-ководства, а также руководств к используемым принад-лежностям.2.2 Общие указания по технике безопасности ОСТОРОЖНО! Ожог!Во время работы арматура может нагреваться до температуры свыше 60°C.При температуре воды на выходе выше 43°C суще-ствует опасность обваривания. ОСТОРОЖНО! Ожог!В режиме эксплуатации с использованием предва-рительно подогретой воды, например, из солнечной системы отопления, температура приготовленной горячей воды может отклоняться от заданной тем-пературы.

ПРЕДУПРЕЖДЕНИЕ! Травма!Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способ-ностями, не имеющим опыта и не владеющим инфор-мацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соот-ветствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку при- бора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.Если прибором пользуются дети или лица с ограниченны-ми физическими, сенсорными и умственными способно-стями, то мы рекомендуем установить режим постоянного ограничения температуры. Выполнить данную настройку может специалист.

Материальный ущербПользователь должен обеспечить защиту водопро-вода и арматуры от замерзания.

!88 Управление – для пользователя и технического специалиста 2.3 Знак CEЗнак CE свидетельствует, что прибор соответствует всем основным требованиям: ◦ Директивы ЕС по низковольтному оборудованию

• Директивы об электромагнитной совместимости. Максимально допустимое полное сопротивление сети указано в главе «Технические характеристики».2.4 Знак технического контроляСм. заводскую табличку на приборе. Евразийское соответствие

Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел со-ответствующие процедуры подтверждения соответствия. 2.5 Знак технического контроляСм. заводскую табличку на приборе.Государственные допуски и свидетельства: ГерманияВ соответствии со строительными нормами и правилами ведомством по надзору выдано общее свидетельство о подтверждении возможности использования прибора с точки зрения его шумовых характеристик. AEG HOL DIN 4109 PA-IX 6814/I

3. Описание устройства

Проточный водонагреватель с электронным управле-нием автоматически регулирует мощность нагрева, что позволяет обеспечить постоянную температуру воды на выходе с учетом предельной мощности прибора. При пре- вышении предельной мощности прибора регулирование температуры воды осуществляется при помощи водораз-борной арматуры.Нагревательная системаНагревательная система с открытым нагревательным эле-ментом защищена герметичным пластиковым корпусом. Нагревательная система пригодна для мягкой и жесткой воды, так как она практически невосприимчива к обра-зованию накипи. Нагревательная система обеспечивает быстрое и эффективное снабжение горячей водой. УказаниеПрибор оснащен системой обнаружения воздуха, которая предотвращает повреждение системы на-грева. Если во время эксплуатации прибора в него попадает воздух, прибор отключает нагрев на одну минуту, защищая тем самым свою нагревательную систему.

Температура горячей воды на выходе регулируется бес-ступенчато. На дисплее отображается значение заданной температуры. Если температура превышает 43°C, то цвет индикации меняется с синего на красный, предупреждая об опасности обваривания.D0000041982 » Установить ручку регулятора на нужную температуру. УказаниеЕсли раздаточный кран горячей воды полностью открыт, температура установлена на максимальное значение, но при этом вода на выходе недостаточ-но нагрета, значит через прибор проходит больше воды, чем может нагреть нагревательный элемент (достигнута предельная мощность прибора). » В таком случае необходимо снизить расход воды на раздаточном вентиле.Рекомендации для настроек при использовании термостатирующей арматурыУстановить ручку регулятора температуры на максималь-ное значение.После отключения подачи воды

Материальный ущербПосле отключения водоснабжения необходимо снова включить прибор, выполняя следующие шаги, что поможет избежать повреждения нагреватель-ной системы с голым электродом. » Обесточить прибор, отключив предохранители. » Открыть вентиль арматуры на одну минуту, пока в приборе и подключенной перед ним линии подачи холодной воды не останется воз-духа. » Возобновить подачу сетевого напряжения.

5. Чистка, уход и техническое

обслуживание » Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки. » Необходимо периодически проверять арматуру. Известковые отложения на сливной арматуре можно удалить с помощью имеющихся в продаже средств для удаления накипи.89 Управление – для пользователя и технического специалиста

6. Устранение неисправностей

Проблема Причина Способ устранения Прибор не включа- ется, несмотря на полностью откры- тый кран горячей

Проверить предохрани- тели домовой электро-

Слишком малый объ- емный расход. Загряз- нение или заизвест- кование регулятора струи или душевой

Очистить регулятор струи или душевую лейку и / или удалить известковый налет. Не осуществляется нагрев до > 45°C. Водоснабжение от-

Удалить воздух из при- бора и трубопровода по- дачи холодной воды (см. главу «Настройки»).

Температура воды подачи >45°C. Уменьшить температуру холодной воды на по-

Если невозможно устранить эту неисправность самостоятельно, следует пригласить специалиста. Чтобы специалист смог опера- тивно помочь, необходимо сообщить ему номер прибора с за- водской таблички (000000-0000-00000): Nr.: 000000-0000-00000 D000004161490 Монтаж – для технического специалиста

7. Техника безопасности

Монтаж, запуск, а также техобслуживание и ремонт устройства должны производиться только квалифици-рованным специалистом.7.1 Общие указания по технике безопасностиБезупречная работа прибора и безопасность эксплуата-ции гарантируются только при использовании соответ-ствующих оригинальных принадлежностей и оригиналь-ных запчастей.

Материальный ущербНеобходимо соблюдать максимальное значение температуры подачи. При более высоких темпера- турах подачи возможно повреждение прибора. При установке центральной термостатирующей армату-ры можно ограничить максимальную температуру подачи.7.2 Предписания, стандарты и положения УказаниеНеобходимо соблюдать все общегосударственные и региональные предписания и положения. ◦ Степень защиты IP 25 (защита от струй воды) обеспе-чивается только при надлежащей установке защит-ной втулки для кабеля. ◦ Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской таблич-ке! При наличии объединенной водопроводной сети следует учитывать минимальное электрическое сопротивление воды (см. главу «Технические харак-теристики/ Рабочие диапазоны/ Таблица пересчета данных»). Выяснить удельное электрическое сопро-тивление или электропроводность воды на предпри-ятии водоснабжения.

8. Описание устройства

8.1 Комплект поставкиВ комплект поставки прибора входят: ◦ Настенная монтажная планка ◦ Резьбовые шпильки, шурупы и дюбели для настенной монтажной планки ◦ Шаблон для монтажа ◦ 2 двойных ниппеля (для холодной воды, с запорным клапаном) ◦ Плоские уплотнения ◦ Кабельная втулка (подключение электропитания вверху/ внизу) ◦ Шурупы/ дюбели для настенного крепежа при от-крытом монтаже водопровода8.2 ПринадлежностиАрматураADEo 70 WD — напорная арматура для ванныПринадлежности для монтажаКомплект труб для монтажа под раковиной, номер для заказа 104, подключение: открытый монтаж, G 3/8, свер- ху. стыки для подключения воды с резьбовым обжимом 12мм.Универсальная монтажная рамаМонтажная рама с электрическими клеммами.Комплект труб подводки для установки прибора под раковинойМонтажный комплект для установки прибора под ракови-ной необходим в том случае, если патрубки подключения воды (G1/2A) должны находиться над прибором.Комплект труб для монтажа со смещениемЭтот комплект из трубы с трубным коленом необходим, если требуется вертикальное смещение прибора пример-но на 90мм вниз относительно стыка для воды.Комплект труб для перехода на газовую колонкуЭтот комплект из труб необходим, если в смонтированной установке уже имеются штуцеры газовой колонки (штуцер для холодной воды слева, а для горячей - справа).Реле сброса нагрузки (LR 1-A)Реле сброса нагрузки предназначено для установки в электрическом распределительном устройстве, оно обе-спечивает приоритетное включение проточного водона-гревателя при его одновременной работе, например, с накопительными электронагревателями.ZTA 3/4 – центральная термостатирующая арматураТермостатирующая арматура предназначена для цен-трального предварительного смешивания, например, воды проточного водонагревателя и солнечной установ-

Материальный ущербПрибор разрешается устанавливать только в отапли-ваемом помещении. » Устанавливать прибор следует вертикально, в непо- средственной близости от точки отбора.Прибор можно устанавливать под раковиной или над ней.Монтаж под раковиной26_02_02_1345121 Подвод холодной воды2 Выпускная труба горячей воды91 Монтаж – для технического специалиста Монтаж над раковиной1226_02_02_13441 Подвод холодной воды2 Выпускная труба горячей воды Указание » Смонтировать прибор на стене. Стена должна обладать достаточной несущей способностью.

9.2 Водопроводные работы

• Установка предохранительного клапана не требуется. » Тщательно промыть водопроводную систему. » Необходимо убедиться, что объемный расход (см. главу «Технические характеристики / Таблица пара-метров») достаточен для включения прибора. Если объемный расход остается ниже необходимого, сле-дует извлечь ограничитель объемного расхода (см. главу «Монтаж/ демонтаж ограничителя объемного расхода»). » Если раздаточный вентиль полностью открыт, но объемный расход остается ниже необходимого для включения прибора, следует повысить давление в водопроводной системе. Арматура Использовать подходящую напорную арматуру. Запреще- но использовать безнапорную арматуру. УказаниеЗапорный клапан на подаче холодной воды нельзя использовать для уменьшения потока! Он приводит к блокированию прибора.Разрешенные материалы для водопроводных

• Линия подачи холодной воды: труба из горячеоцинкованной стали, нержавеющей стали, меди или пластмассы ◦ Линия подачи горячей воды: труба из нержавеющей стали, меди или пластмассы

Материальный ущербПри использовании пластмассовых труб нужно учи-тывать максимальную температуру и максимально допустимое давление (см. главу «Технические харак-теристики / таблица параметров»).Гибкие шланги для подвода воды » При подключении прибора с помощью гибких шлан-гов необходимо предупредить прокручивание байо-нетных соединений в трубных коленах. » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

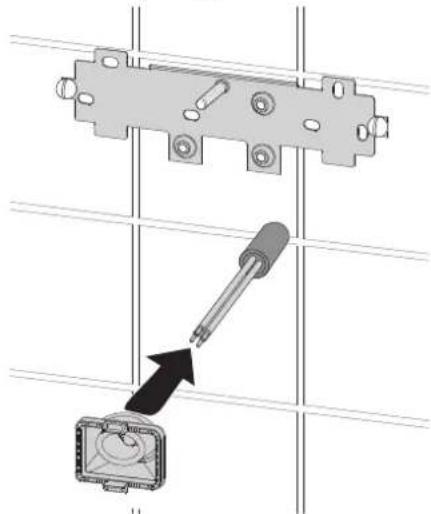

10.1 Стандартный монтаж

• Электроподключение сверху, скрытая проводка ◦ Подключение к воде, скрытая проводка ◦ DDLE LCD 18/21/24: потребляемая мощность в завод-ской настройке 21кВтДругие способы монтажа см. главу «Варианты монтажа». ◦ Электроподключение нижнее, при скрытом монтаже ◦ Электроподключение при открытом монтаже ◦ Подключение реле сброса нагрузки ◦ Монтаж внизу – Патрубки для подключения воды сверху ◦ Водопроводные работы способом открытого монтажа ◦ Режим работы с предварительно подогретой водой ◦ Ограничитель температурыВскрытие прибораD0000041615 » Открыть прибор–, отжав защелку фиксатора NTT-so

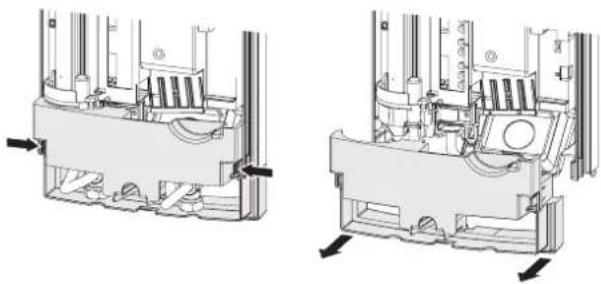

26_02_02_0762 » Снять заднюю панель, для этого нажать на оба крюч-ка-фиксатора и потянуть нижнюю часть задней пане-ли вперед.Подготовка сетевого соединительного кабеля

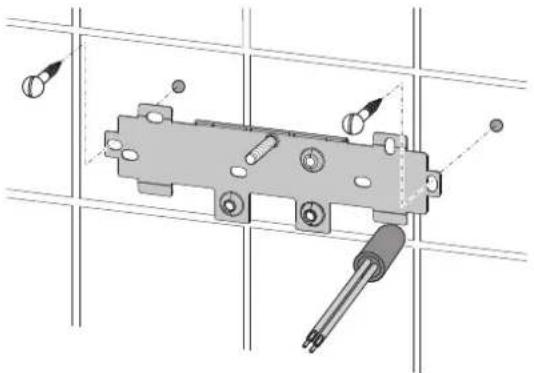

≥ 30 26_02_02_088792 Монтаж – для технического специалиста Установка настенной монтажной планки 26_02_02_0972 » Разметить места сверления отверстий при помощи шаблона для монтажа. При подключении прибора к водопроводу открытого монтажа нужно допол- нительно наметить крепежные отверстия в нижней части шаблона. » Просверлить отверстия и закрепить настенную мон- тажную планку с помощью 2шурупов и 2дюбелей (шурупы и дюбели входят в комплект поставки). » Установить прилагаемую резьбовую шпильку. » Установить настенную монтажную планку. Установка втулки для кабеля 26_02_02_0950 » Установить кабельную втулку. Если поперечное сече- ние кабеля превышает 6мм², отверстие в кабельной втулке необходимо расширить. Подключение прибора к системе водоснабжения

Материальный ущерб Все работы по подключению воды и монтажу при- бора необходимо производить в соответствии с ин-

26_02_02_0948 » Поставить прокладку и ввинтить двойной ниппель.

Материальный ущерб Запорный клапан на подаче холодной воды нельзя использовать для уменьшения потока! Подготовка задней стенки

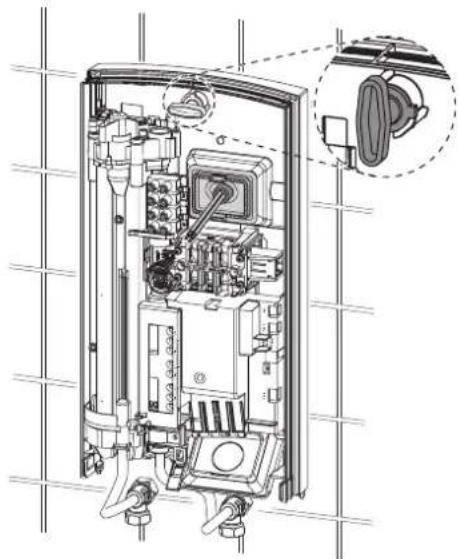

Материальный ущерб Если по ошибке было выломано не то отверстие для втулки кабеля, необходимо использовать новую за- днюю стенку!

D0000041893 » Выломать в заданной точке место для втулки кабеля на задней стенке. При наличии острых кромок их не- обходимо чисто обработать напильником. Монтаж прибора

NT C T- soll X1 1 D0000041894 » Надеть заднюю стенку на шпильку и втулку для ка- беля. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком. » Удалить защитные заглушки из стыков для воды. » Плотно прижать заднюю панель к стене, зафиксиро- вать панель с помощью крепежного воротка путем правого вращения на 90°.93 Монтаж – для технического специалиста D0000041925 » Прикрутить трубы с плоскими уплотнителями к двой- ным ниппелям.

Материальный ущерб Для работы прибора необходима установка сетча- того фильтра. » При замене прибора проверить наличие сетча- того фильтра (см. главу «Техническое обслужи-

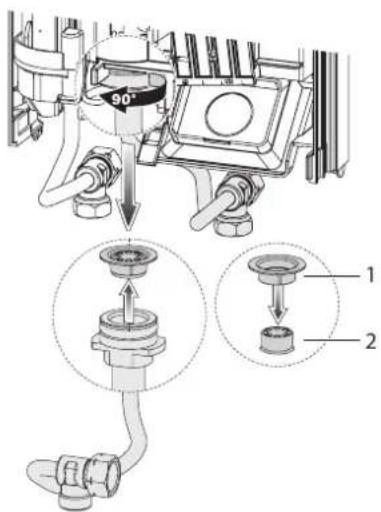

Демонтаж/ замена ограничителя объемного

При использовании термостатирующей арматуры демонтаж ограничителя объемного расхода запре-

1 Профильная пластиковая шайба 2 Ограничитель объема потока » Извлечь ограничитель объемного расхода и снова установить профильную пластиковую шайбу. DDLE LCD 18/21/24: замена ограничителя объ- емного расхода » При выборе потребляемой мощности 24кВт установ- ленный ограничитель расхода (белого цвета) следует заменить на ограничитель расхода из комплекта поставки (оранжевого цвета, прикреплен к патрубку холодной воды). Подключение к сети питания ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим

Все работы по электрическому подключению и мон- тажу необходимо производить в соответствии с ин-

ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим

Подключение к электросети допустимо только в неразъемном исполнении и со съемной кабельной втулкой. Прибор должен отсоединяться от электро- сети с раствором всех контактов не менее 3мм на всех полюсах. ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим

Проверить подключение прибора к защитному про-

Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на

» Подключить соединительный кабель питания к со- единительной клемме сети (см. главу «Технические характеристики / Электрическая схема»). DDLE LCD 18/21/24: переключение штекера

В состоянии поставки штекер кодировки установлен в положение21кВт. Для переключения на другую потре- бляемую мощность необходимо выполнить следующие

D0000047341 » Переместить штекер кодировки в положение, со- ответствующее выбранной мощности (сведения о выборе мощности и предохранителях прибора см. в главе «Технические характеристики/ Таблица параметров»). » Выбранную мощность отметить на заводской таблич- ке крестиком. При этом нужно использовать шарико-

Монтаж нижней части задней стенки

X11 26_02_02_1348 » Установить нижнюю часть задней панели и защел- кнуть ее в задней панели. » Выровнять установленный прибор, ослабив крепеж- ный вороток, выровняв электрическое соединение и заднюю стенку, после чего вновь затянуть кре- пежный вороток. Если задняя панель не прилегает к стене, то нижнюю часть прибора можно закрепить двумя дополнительными шурупами.94 Монтаж – для технического специалиста

10.2 Варианты монтажа

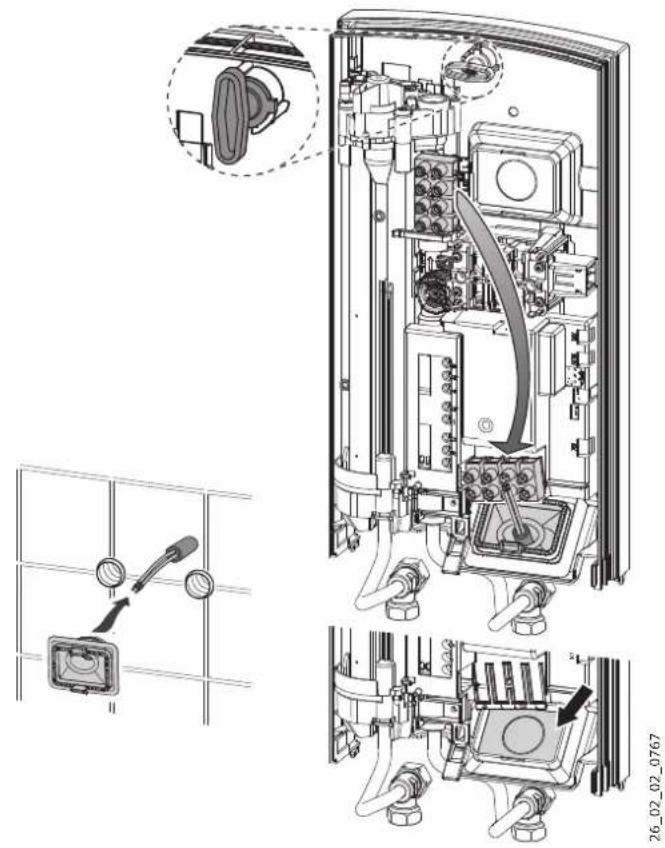

10.2.1 Электроподключение нижнее, при скрытом

Материальный ущербЕсли по ошибке было выломано не то отверстие для втулки кабеля, необходимо использовать новую за-днюю стенку! » Выломать в заданной точке место для втулки кабеля на задней стенке. При наличии острых кромок их не-обходимо чисто обработать напильником. » Переместить клемму подключения к электросети с верхней части прибора вниз. » Надеть заднюю стенку на шпильку и втулку для ка-беля. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком. » Плотно прижать заднюю панель к стене, зафиксиро-вать панель с помощью крепежного воротка путем правого вращения на 90°.

10.2.2 Электроподключение при открытом монтаже

УказаниеПри таком способе подключения изменится степень защиты прибора. » Изменить данные на заводской табличке. Зачер- кнуть маркировку «IP 25» и пометить крестиком ячейку «IP24». При этом нужно использовать шариковую ручку.

Материальный ущербЕсли по ошибке было выломано не то отверстие для втулки кабеля, необходимо использовать новую за-днюю стенку! » На задней стенке прибора чисто выполнить необхо-димые проходные отверстия (их расположение см. главу «Технические характеристики / Размеры и сое-динения»). При наличии острых кромок их необходи-мо чисто обработать напильником. » Пропустить кабель электропитания через кабельную втулку и подключить его к соединительной клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устройстве следует использовать совместно с другими электроприборами, например, с электрическими накопи- тельными водонагревателями. Сброс нагрузки осущест- вляется при работе проточного водонагревателя.

Материальный ущербПодключить фазу, на которую установлено реле сброса нагрузки, к помеченной соединительной клемме сети в приборе (см. главу «Технические ха-рактеристики / Электрические схемы и соединения»).

10.2.4 Монтаж внизу – Патрубки для подключения

воды сверху Монтаж прибора под раковиной с верхними патрубками для подключения воды выполняется с помощью допол-нительного комплекта труб для монтажа прибора под ра-ковиной. Аккуратно выломать проходные отверстия для труб в задней панели и установить трубы из комплекта.

10.2.5 Водопроводные работы способом открытого

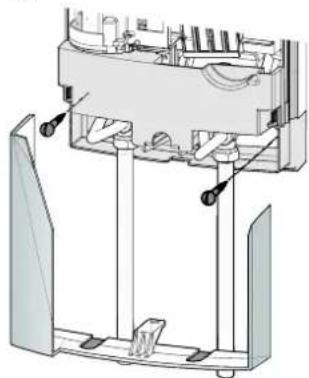

УказаниеПри таком способе подключения изменится степень защиты прибора. » Изменить данные на заводской табличке. Зачер- кнуть маркировку «IP 25» и пометить крестиком ячейку «IP24». При этом нужно использовать шариковую ручку.26_02_02_0765 » На трубопровод скрытого монтажа установить за-глушки с уплотнителями. » Выполнить монтаж соответствующей напорной арматуры.26_02_02_100695 Монтаж – для технического специалиста » Нижнюю часть задней панели установить под верх-нюю часть и защелкнуть. » Свинтить соединительные трубы с прибором. » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

Материальный ущербЕсли по ошибке было выломано не то отверстие для втулки кабеля, необходимо использовать новую за-днюю стенку! » Аккуратно выломать проходные отверстия в крышке прибора. При наличии острых кромок их необходимо чисто обработать напильником. » Установить нижнюю часть задней панели под сое-динительные трубы арматуры и зафиксировать ее в задней панели. » Свинтить соединительные трубы с прибором.10.2.6 Режим работы с предварительно подогретой водойПри установке центральной термостатирующей арматуры производится ограничение максимальной температуры подачи.10.2.7 Ограничитель температуры ОСТОРОЖНО! Ожог!В режиме эксплуатации с использованием предвари-тельно подогретой воды система ограничения тем-пературы и защиты от обваривания может оказаться неэффективной. » В этом случае ограничение устанавливается на предустановленной центральной термостатиру-ющей арматуре. На внутренней стороне крышки прибора можно устано-вить ограничение температуры, равное 43°C.D0000041912 » Установить ограничение температуры на 43°C.После активации ограничения температуры выбор темпе-ратуры возможен только в диапазоне от 30 до 43°C.

10.3 Завершить монтаж

» Открыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды.

11. Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим током!Ввод прибора в эксплуатацию может осуществляться только специалистом при условии соблюдения пра-вил техники безопасности.

11.1 Первый ввод в эксплуатацию

D0000041981 » Многократно открывать и закрывать все подключен-ные раздаточные вентили до тех пор, пока в водопро-водной сети и приборе не останется воздуха. » Выполнить проверку герметичности. » Активировать предохранительный ограничитель давления, для этого сильно вдавить кнопку сброса (в состоянии поставки прибора функция предохрани-тельного ограничителя давления деактивирована). » Подключить штекер регулятора температуры к блоку электроники. » Установить крышку прибора и зафиксировать до слышимого щелчка. Проверить положение крышки прибора. » Подать сетевое напряжение. » Проверить работу прибора.Передача прибора » Объяснить пользователю принцип работы прибора и ознакомить его с правилами использования прибора. » Указать пользователю на возможные опасности, осо-бенно на опасность обваривания. » Передать данное руководство.

11.2 Повторный ввод в эксплуатацию

Удалить воздух из прибора и трубопровода подачи холод-ной воды (см. главу «Настройки»).См. главу «Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

» Полностью обесточить прибор с размыканием всех контактов. » Опорожнить прибор, см. главу «Техобслуживание».96 Монтаж – для технического специалиста

13. Устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим

Для проверки прибора он должен находиться под напряжением. Индикация диагностических светодиодов красный горит при неисправностижелтый горит в режиме нагревазеленый мигает: прибор подключен к сети D0000041794 1 Диагностические светодиоды Неисправность / индикация светоди-одного диагностического светофораПричина Способ устранения Очень слабый поток. Загрязнен сетчатый фильтр в приборе. Очистить сетчатый фильтр. Не достигнута заданная температура. Отсутствует фаза. Проверить предохранители электрической сети в здании.Нагрев не включается. Прибор обнаружил в воде воздух и на непродолжи-тельное время прекратил нагрев.Прибор восстановит работу через одну минуту. Отсутствует горячая вода, не работает диагностический индикатор.Сработал предохранитель. Проверить предохранители электрической сети в здании. Сработал предохранительный ограничитель дав-ления.Устранить причину неисправности (например, неис-правный сливной кран).

Открыть вентиль отбора горячей воды на одну минуту для защиты нагревательной системы от пе-регрева. Это позволит снять нагрузку с нагреватель-ной системы и обеспечит ее охлаждение.

Активировать предохранительный ограничитель давления при наличии гидравлического давления, для этого следует нажать кнопку сброса (см. главу «Первый ввод в эксплуатацию»). Неисправен блок электроники. Проверить блок электроники, если понадобится, заменить его.Индикация лампы: зеленый мигает или горит постоянно Неисправен блок электроники. Проверить блок электроники, если понадобится, заменить его.При расходе >2,5л/мин горячей воды

Не подключена система распознавания потока DFE. Подключить штекер системы распознавания потока. Поврежден штекер системы распознавания потока. Проверить датчик распознавания потока и при не- обходимости заменить его.Индикация лампы: желтый горит посто-янно, зеленый мигает При расходе >2,5л/мин горячей воды Сработал предохранительный ограничитель темпе-ратуры, обрыв в его линии. Проверить предохранительный ограничитель тем-пературы и заменить его в случае необходимости. Неисправна нагревательная система. Измерить сопротивление в системе нагрева, при необходимости заменить сопротивление. Неисправен блок электроники. Проверить блок электроники, если понадобится, заменить его.Индикация лампы: постоянно горит желтый, мигает зеленыйВыходной датчик отключен или произошел обрыв в его линии.Подключить штекер выходного датчика и заменить его в случае необходимости.Индикация лампы: постоянно горит красный, мигает зеленый Неисправен датчик холодной воды. Проверить блок электроники, если понадобится, заменить его.нет горячей воды Вода не нагревается до заданной тем-пературы > 45°C.Температура холодной воды на подаче превышает 45°C. Уменьшить температуру холодной воды на подаче. Индикация лампы: постоянно горит красный, мигает зеленый Поврежден выходной датчик (короткое замыкание). Проверить выходной датчик и заменить его в слу- чае необходимости.97 Монтаж – для технического специалиста

ПРЕДУПРЕЖДЕНИЕ! Поражение электрическим током!При любых работах необходимо полное отключение прибора от сети. Опорожнение прибора Для проведения работ по техобслуживанию или для за-щиты от замерзания пользователь может выполнить опо-рожнение прибора. ПРЕДУПРЕЖДЕНИЕ! Ожог!При сливе воды из прибора может вытекать горячая вода. » Закрыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды. » Открыть все раздаточные вентили. » Отсоединить трубопроводы подачи воды от прибора. » Хранить демонтированный прибор в отапливаемом помещении, поскольку в приборе всегда находятся остатки воды, которые могут замерзнуть и повредить

Очистить сетчатый фильтр 26_02_02_0949Очистить сетчатый фильтр в резьбовом соединении тру-бопровода холодной воды. Закрыть запорный вентиль в трубопроводе подачи холодной воды, демонтировать сетчатый фильтр, очистить его и установить снова.

15. Технические характеристики

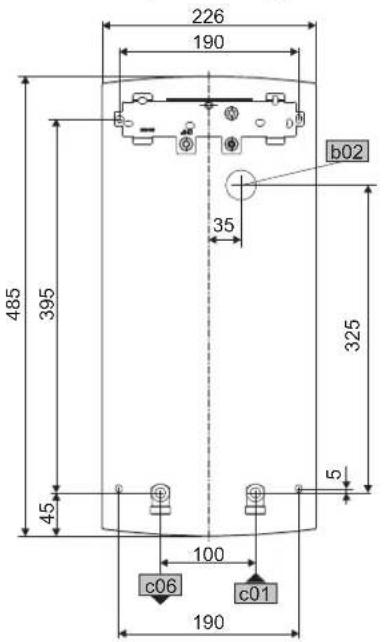

15.1 Размеры и соединения

c01 c06 b02 D0000017757b02 Ввод для электропроводки I c01 Подвод холодной воды Наружная резьба G 1/2 A c06 Выпускная труба горячей воды Наружная резьба G 1/2 A Варианты подключения

b03 b02 b04 b04 b04 D0000019778b02 Ввод для электропроводки Ib03 Ввод для электропроводки IIb04 Ввод для электропроводки II

15.2 Электрическая схема

3/PE ~ 380-415В 85_02_02_00051 Нагрев2 Предохранительный ограничитель температуры3 Предохранительный ограничитель давления Реле сброса нагрузки LR 1-A 85_02_02_0003_211 Линия цепи управления к контактору 2-го прибора (например, электрическому бойлеру).2 Управляющий контакт размыкается при включении проточного водонагревателя.98 Монтаж – для технического специалиста

15.3 Производительность по горячей воде

Производительность по горячей воде зависит от напря- жения в сети, потребляемой мощности прибора и темпе- ратуры холодной воды. Сведения о номинальном напря- жении и номинальной мощности указаны на заводской табличке (см. главу «Устранение неисправностей»). Потребляемая мощность,

15.4 Рабочие диапазоны/ Таблица

пересчета данных Удельное электрическое сопротивление и удельная элек- тропроводность (см. главу «Таблица параметров»). Стандартные дан- ные при 15 °C 20°C 25°C

15.5 Потери давления

Потеря давления на арматуре при объемном расходе 10л/мин Смеситель с одной ручкой, прибл. МПа 0,04 - 0,08 Термостатирующая арматура, прибл. МПа 0,03 - 0,05 Ручной душ, прибл. МПа 0,03 - 0,15 Расчет параметров трубопроводной сети При расчете параметров трубопроводной сети для прибо- ра рекомендуется задать потерю давления 0,1МПа.

15.6 Возможные неисправности

При неисправности в водопроводной системе могут возникать кратковременные максимальные нагрузки, сопровождаемые повышением температуры до 95 °C и давления до 1,2мПа

15.7 Характеристики энергопотребления

Характеристики изделия отвечают регламентамЕС, при- нятым согласно Директиве, устанавливающей требования к экологическому проектированию изделий, связанных с энергопотреблением (ErP).

Производитель AEG Haustechnik AEG Haustechnik AEG Haustechnik Профиль нагрузки S S S Класс энергоэффективности A A A Годовое потребление тока кВт٭ч 477 477 481 Энергетический КПД % 39 39 39 Заводская настройка температуры °C 60 60 60 Уровень шума dB(A) 15 15 15 Особые указания по измерению эффективности Нет Информация на Pmax. Нет99 Монтаж – для технического специалиста

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

15.8 Таблица параметров

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27 222392 222394 222395Электрические характеристики Номинальное напряжение B 380 400 415 380 400 415 380 400 Номинальная мощность кВт 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27 Номинальный ток A 24,7 26 27 27,6/29,5/33,3 29/31/35 30,1/32,2/36,3 37,1 39 Предохранитель A 25 25 32 32/32/35 32/32/35 32/32/35 40 40 Фазы 3/PE 3/PE 3/PE Частота Hz 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60 Удельное сопротивление ρ15 ≥ (при ϑхол ≤25°C) Ω cm 900 900 1000 900 900 1000 900 900 Удельная электропроводность σ ≤ (при ϑхол ≤25°C) μS/cm 1111 1111 1000 1111 1111 1000 1111 1111 Удельное сопротивление ρ15 ≥ (при ϑхол ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300 1200 1200 Удельная электропроводность σ

≤45°C) μS/cm 830 830 770 830 830 770 830 830 Макс. полное сопротивление сети при 50Гц Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Пределы рабочего диапазона Макс. допустимое давление MPa 1 1 1 Макс. значение температуры подачи для догре-

°C 45 45 45 Макс. допустимая температура подачи °C 65 65 65 Вкл l/min >2,5 >2,5 >2,5 Ограничение объемного расхода при l/min 8 8 / 8 / 9 9 Мощность по горячей воде l/min 9,4 9,4/11,0/12,6 14,2 Δϑ при подаче K 26 26 26 Гидравлические характеристики Номинальная емкость l 0.4 0.4 0.4 Модификации Регулировка температуры °C 30-60 30-60 30-60 Нагревательная система Генератор тепла

Открытый нагревательный элемент Открытый нагревательный элемент Открытый на-гревательный элемент Цвет белый белый белый Степень защиты (IP) IP25 IP25 IP25 Высота мм 485 485 485 Ширина мм 226 226 226 Глубина мм 93 93 93

Приборы, приобретенные за пределами Германии, не под

падают под условия гарантии немецких компаний.

же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставля

ется исключительно этой дочерней компанией.

рантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии.

делами этих условий никакая гарантия не предоставляется. На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяют

Это не затрагивает гарантий, которые могут предостав- ляться импортером. Защита окружающей среды и

Внесите свой вклад в охрану окружающей среды.
