GEBRUIKSAANWIJZING LSM100 TEAC

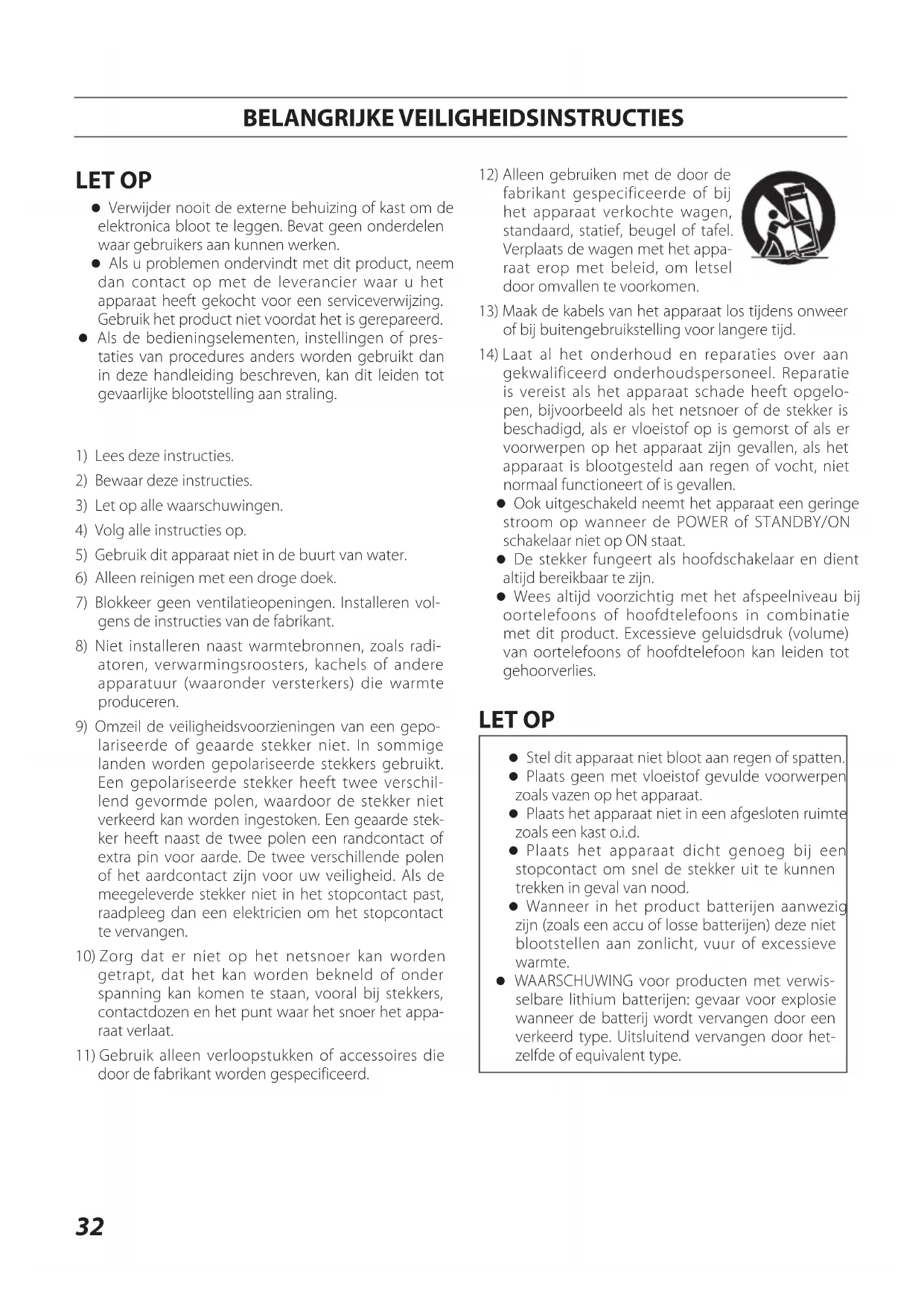

• Verwijder nooit de externe behuizing of kast om de elektronica bloot te leggen. Bevat geen onderdelen waar gebruikers aan hunnen werkken.
• Als u problemen ondvindt met dit product, neem dan contact op met de leverancier waar u het apparaat heeft gekocht voor een serviceverwijzing. Gebruik het product Niet voordat het is gerepareerd.
• Als de bedieningselementen, instellenen of prestaties van procedures anders worden gebruikt dan in deze handleiding beschreiben, kan dit leiden tot gevaarlijke blootstelling aan straling.

1) Lees deze instructies.
2) Bewaar deze instructies.
3) Let op alle waarschuwingen.
4) Volg alle instructies op.
5) Gebruik dit apparaat Niet in de buurt van water.
6) Alleen reinigen met een droge doeck.
7) Blokker geen ventilatieopengingen. Installeren volgens de instructies van de fabrikant.
8) Niet installereren naast warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparatuur (waaronder versterkers) die warmte produceren.
9) Omzeil de veiligheidsvoorzieningen van een gepolariseerde of geaarde stekker Niet. In sommige landen worden gespolariseerde stekkers gezruikt. Een gepolariseerde stekker heeft twee verschlend gezormde polen, waardoor de stekker nicht verkeerd kan worden ingestoken. Een geaarde stekker heeft naast de twee polen een randcontact of extra pin voor aarde. De twee verschillende polen of het aardcontact zijn voor uweilighheid. Als de meegeleverde stekker Niet in het stopcontact past, raadpleeg dan een elektricien om het stopcontact te verrangen.
10) Zorg dat er nicht op het netsnoer kan worden getrapt, dat het kan worden bekneld of onder spanning kan komen te staan, vooral bij stekkers, contactdozen en het punt waar het snoer het apparaat verlaat.
11) Gebruik alleen verloopstukken of accessoires die door de fabrikant worden gespecifieerd.

12) Alleen gebruiken met de door de fabrikant gespecificierde of bij het apparaat verkochtte wagen, standaard, statief, beugel of tafel. Verplaats de wagen met het apparaat erop met beleid, om letsel door omvallen te voorkomen.

13) Maak de kabels van het apparaat losijdens onweer of bij buitengebruikstelling voor langereijd.
14) Laat al het onderhoud en reparations over aan gekwalificeerd onderhoudspersoneel. Reparatie is vereist als het apparaat schade heeft opgelopen, bijvoorbeeld als het netsnoer of de stekker is beschadigd, als er vloeistof op is gemorst of als er voorwerpen op het apparaat zijn gezallen, als het apparaat is blootgesteld aan regen of vocht, nicht normala functioneert of is gezallen.

• Ook uitgeschakeld neemt het apparaat een gingeste stroom op wanner de POWER of STANDBY/ON schakelaar Niet op ON staat.
• De stekker fungeert als hoofdschakelaar en dient altijd bereikbaar teijken.
• Wees algid voorzichtig met het afspeelniveau bij oortelefoons of hoofdtelefoons in combinatie met dit product. Excessieve geluidsdruk (volume) van oortelefoons of hoofdtelefooan leiden tot gehoorverlies.

LETOP

Stel dit apparaat Niet bloot aan regen of spatten.
- Plaats geen met vloeistof bevulde voorwerpen zoals vazen op het apparaat.
- Plaats het apparaat Niet in een afgesloten ruimte zoals een kast o.i.d.
- Plaats het apparaat zich genoeg bij een stopcontact om snel de stekker uit te+kunnen trekken in geval van nood.
- Wanner in het product batterijen aanwezig zijn (zoals een accu of losebatterijen) deze Nietblootstellen aan zonlicht, vuur of excessievewarmte.
WAARSCHUWING voor producten met verwisselbare lithium batterijen: gevaar voor explosie wanner de batterij wordt verrangen door een verkeerd type. Uitsluitend verrangen door hetzelfde of equivalent type.

LETOP

Wijzigingen of modificaties die nicht uitdrukkelijk zijn goedgekeurd door de voor naleving verantwoordelijke partij hunnen de toestemming om de apparatuur te gebruiken onteldig make.

Model voor Europa

CONFORMITEITSVERKLARING

Hierbij verklaart de TEAC Corporation dat dit product voldoet aan de Europese richtlijneisen en andere regelgeving van de Commissie.

Voor Europese Gebruikers

Verwerking van elektrische en elektronische apparatuur en batterijen en/of accu's

(a) Alle elektrische/elektronische apparatuur en lege batterijen/accu's dient te worden geschieren van het normale huisvuil en te worden ingeleverd bij door de overheid daartoe aangewezen locaties.

(b) Door elektrische/elektronische apparatuur en lege batterijen en/of accu's op de juiste manier af te voeren, draagt u bij aan het juiste gebruik van grondstoffen en voorkomt u een negatif effect op ons milieu en de volks gezondheid.

(c) Onjuiste verwerking van gebruike elektrische/ elektronische apparatuur en batterijen/accu's kan het milieu en de volksgezondheid ernstig schaden door de aanwezigheid van gevaarlijke stoffen in de apparatuur.

(d) De symbolen voor afgedankte elektrische en elektronische apparatuur (AEEA) met doorgekruiste kikocontainers gezven aan dat u elektrische/ elektronische apparaten en batterijen/ accu's dient te scheiden van huishoudelijk afval en apart dient in te leveren. Wanner een batterij of accu meer dan de gespecifieerde hoeveelheid lood (Pb), kwik (Hg) en/of cadmium (Cd) als aangegeven in de Richtlijn Batterijen (2006/66/EC) dan worden deze symbolen voor chemische elementen aangegeven onder het WEEE symbool.

(e) Inlever- en verzamelplaatsen zijn voor eindgebruikers beschikkaar gesteld. Nadere informatie over het afvoeren van gebruekte elektrische/ elektronische apparatuur en lege batterijen/ accu's kan uw gemeente u geven en ook de leverancier waar u de apparatuur heeft aangeschaft.

Inhoud

BELANGRIJKVEELIGHEIDSINSTRUCTIES. 32

Invoering 34

Functies 34

Meegeleverde onderdelen 34

In deze handleiding gebruekte conventies. 35

Voorzorgsmaatregelen voor plaatsing en gebruik.....35

Pas op voor condensatie 35

Reinigen 35

Gebruik van de TEAC Global site. 35

Namen en functies van onderdelen. 36

Frontpanel 36

Achterpaneel. 36

Voorbereiding 36

Voorzorgsmaatregelen voor het aansluten 36

Aansluitingen. 36

Installatie 37

Specificaties 37

Algemeen 37

Tekening op schaal. 37

Invoering

Dank u voor het gebruik van TEAC.

Lees vór gebruik van deze luidsprekers de gebrui- kershandleiding zorgvuldig, zodat u ze op de juiste manier kurz gebruiken en er vele jaren plezier van zult hebben. Berg.Deze handleiding na het lezen op een veilige plek op, zodat u deze later kurz raadplegen.

Functies

3-inch (76,2 mm) lagetoneluidspreker
- 0,5-inch (12,7 mm) hogetonenluidspreker
- Interne eindversterker 14 W + 14 W
RCA pin-ingangen
- Stereo mini-jackingangen
- Interne volumeregeling

Meegeleverde onderdelen

Dit product worden geleverd met de volgende items.

Pas op dat u bij het openen van de verpakking de items Niet beschadigt. Bewaar de doos en het verpakkingsmaterial voor toekomstig transport.

Neem contact met ons op als een van deze onderdelen ontbreekt of tijdens transport is beschadigd.

• Hoofdapparaten

Actief apparaat. X 1
Passief apparaat. X 1

Netadapter (PS-P1524E)
Luidsprekerkabel X1
- Gebruikershandleiding (dit document inclusief garantie)

LETOP

Gebruik alsijd de meegeleverde netadapter (PSM1628) en het meegeleverde netsnoer. Gebruik de meegeleverde netadapter nooit met andere apparatuur. Hierdoor kan schade, brand of hunnen elektrische schokken ontstaan.

Voorzorgsmaatregelen voorplaatsing en gebruik

• De bedrivfstemperatuur van dit apparaat bedraagt 5 - 35^

• Plaats dit apparaat Niet op een van de volgende soorten locaties. Hierdoor kan de geluidskwaliteit verminderen of hunnen er storingen optreden.

• Plaatsen met aanmerkelijke trillingen
  Bij ramen of andereplaatsen in direct zonlicht
  Bij verwarmingen of andere zeer hete locaties

• Extreem koude locaties

• Locaties met slechte ventilatie of hoge vochtigheid

• Plaats niets bovenop het apparaat om goede warmteafvoer möglichk te make.

• Plaats het apparatusaat Niet op een versterker of een ander apparatusaat dat warmte produeert.
• Als dit apparaat naast een eindversterker of ander apparaat met een große transformator worden geplaatst kan er zich brom voordoen. Vergroot als dit gebeurt de afstand:tussen dit apparaat en het andere apparaat.
• Dit apparaat kan verkleuringen op een tv-schem of ruis op een radioveroorzaken als deze dicht bij worden gezruikt. Zet als dit gebeurt het apparaat verder weg.
• Dit apparaat kan ruis produceren als een mobiele telefoon of andraadloos apparaat vlakbij worden gezruikt om te telefoneren of signalen te ontvangen. Vergroot als dit gebeurt de afstandussen dit apparaat en het andere apparaat of schakel het uit.

Pas op voor condensatie

Als het apparaat van een koude maar een warme locatie wordt verplaatst of wordt gebruikt na een plotselingte temperatuurswijziging, bestaat er gevaar op condensatie; damp in de lucht kan condensatie veroorzaken op het interne mechanisme, waardoor juist functioneren onmogelijk worden. Laat om dit voorkomen of te verhopen het apparaat een of twee uur acclimatiseren in de neue kamertemperatuur, alvorens het te gebruiken.

Reinigen

Gebruik een zachte droge doek om het apparaat te reinigen. Niet vegen met chemische reinigingsdoekjes, oplosmiddel, alcohol of andere chemische middelen. Hierdoor kan het oppervlak beschadigen of verkleuren.

Gebruik van de TEAC Global site

U kunt updates voor dit apparaat downloads vanaf de TEAC Global site: http://teac-global.com/

1. Open de TEAC Global site.
2. In het gedeelte "TEAC Downloads" klikt u op de gewenste taal om de websitepagina "Downloads" voor de betreffende taal te openen.

OPMERKING

1. Klik in plaats waarvan op de productnaam in het "Product"-gedeelte.
2. Selecteer en download updates die nodsijk.

Namen en functies van onderdelen

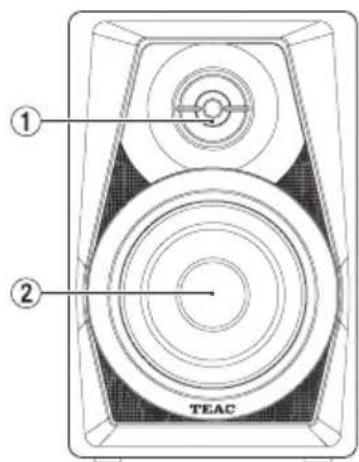

Frontpaneel

Identiek voor actieve en passieve apparaten

① Hogetonenluidspreker
② Lagetonenluidspreker

Achterpaneel

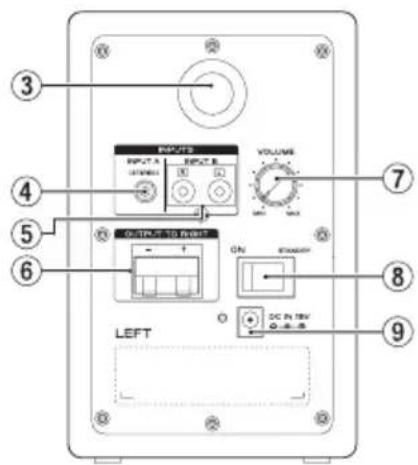

Actief apparatus

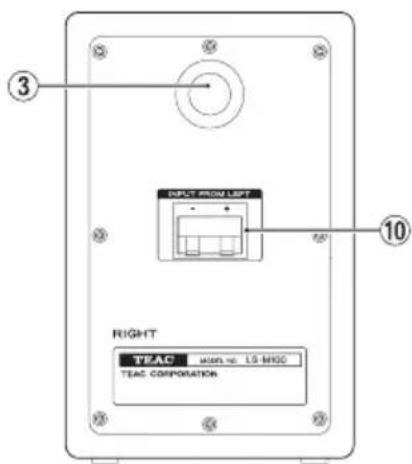

Passief apparatus

③ Basreflexpoort
④ Stereo mini-jackingangen
⑤ RCA pin-ingangen
Luidsprekeraansluiting (OUTPUT TO RIGHT, UITGANG NAR RECHTS)

Verbinden met passief apparaat.

⑦ Knopuitgangsvolume
Schakelaar/indicator Standby/On
⑨ Voedingsingang DC IN 15V
Luidsprekeraansluiting (INPUT FROM LEFT, INGANG VAN LINKS)

Verbinden met actief apparaat.

Voorbereiding

Voorzorgsmaatregelen voor het aansluiten

• Houd bij het uitpakken de luidsprekerunits Niet aan de hogetonen- of lagetonenluidprekers vast.
• Sluit signal- en voedingskabels zo aan dat zenergens aan+kunnen blijven hangen.
• Minimaliseer het volume alvorens de apparatuur in te schakelen. Inschakelen verwijl er een luid volume binnenkomt, kan de luidsprekers beschadigen.
• Gebruik voor langereijd op hoog volume worden afgeraden. Hierdoor kan uw gezhoort beschadigen.
• Gebruik een netsnoer, luidsprekeruitgangen, audiosignaalkabels en aansluitingen die onbeschadigd en vrij van kabelbreuken of andere defecten zich.
  Zet de aan/uit-schakelaar op OFF alvorens het netsnoor los te koppelen.
• Voer geen andere signalen in dan audiosignalen.
• Controller vór aansluiten van een audiosignaal op dit apparaat of het niveau van het ingangssignaal is geminaliseerd en of de aan/uit-schakelaar van de interne eindversterker op OFF staat.
• Gebruik.altijd dejuiste polariteit.

Aansluitingen

1. Zet de aan/uit-schakelaar op OFF.
2. Sluit de meegeleverde netadapter (PS-P1524E) aan op de luidsprekers en daarna op de netadapter.
3. Gebruik een in de handel verkrijgbare aansluitkabel om de ingang(en) van het actieve apparaat op het uitgangsapparaat aan te sluiten.
4. Gebruik de meegeleverde luidsprekerkabel om deuitgang van het actieve apparaat op de ingang van het passieve apparaat aan te sluiten.

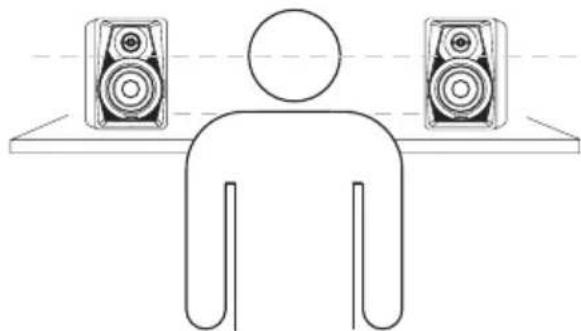

Installatie

Het correct aansluiten van luidsprekers is extreem belangrijk. Het volume van de lage frequencies lijkt te veranderen afhankelijk van de positie waar de speakers zich geplaatst. Test verschillende plaatsingsposities omuit te vinden waar de luidsprekers het best tot hun recht komen.

• Plaats het actieve apparaat links en het passieve apparaat rechts.
• Plaats de luidsprekers zodenig dat ze een gewiekzijdige driehoek vormen met de luisterpositie.

LINKS: Actief apparaat RECHTS: Passief apparaat

• Plaats alle luidsprekers zo dat de bovenkant van de lagetonenluidspreker zich op oorhoogte bevindt.

• Plaats luidsprekers in de buurt van spiegels, glas of andere geluid reflecterende oppervlakken. Plaatns nietsussen de luidsprekers en de luisterpositie.

Specifications

Algemeen

Maximaal effectief vermogen (ervorming: 10% 14W+14W
Luidsprekerunits 3-inch (76,2 mm) lagetoneluidspreker 0,5-inch (12,7 mm) hogetoneluidspreker

■ Behuizing Basreflexotype
Frequentierespons 80 Hz - 22 kHz
Scheidingsfrequentie 8 kHz
Externalingangen RCA pluggen, stereo mini-jack
Ingangsimpedantie 50 kΩ
Voeding Netadapter (PS-P1524E)

• Ingangsvoltage: AC 100-240 V (50-60 Hz)
  Uitgangsvoltage: DC 15 V
  Uitgangsstroom:2,4A

Opgenomen vermogen 6,2W
■ Afmetingen
110 mm × 170 mm × 138 mm
(B × H × D exclusief uistekende delen)
Gewicht Actief apparatusat:1,1 kg Passief apparatusat:1,0kg

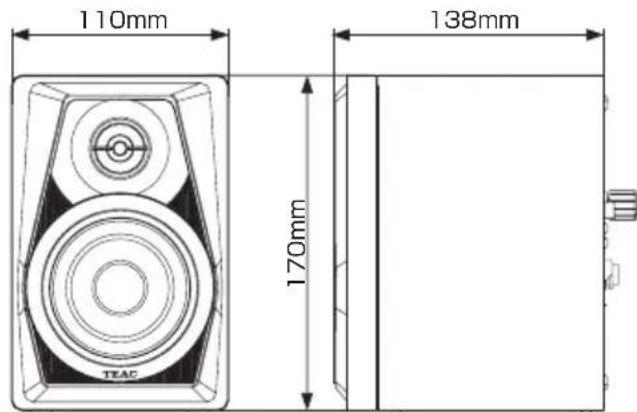

Tekening op schaal

• Afbeeldingen in deze gebruikershandleiding konnen enigszins afwijken van de productiemodellen.
  Gewicht en afmetingen zijn benaderingen.
• Specificaties en uiterlijk können zonder voorafgaande kennisgeving worden gewijzigd, ter verbetering van het product.

FÖRSIKTIGHET

Dit product valt onder de wettelijkke garantievoorschriften van het land waar het is aangeschaft. Neem bij een defect of probleem contact op met de leverancier waar u het product heeft gekocht.
