MANUALE UTENTE LSM100 TEAC

MANUALE DI ISTRUZIONI

ITALIANO

GEBRUIKERSHANDLEIDING

NEDERLANDS

BRUKSANVISNING

SVENSKA

CAUTION

1) Leggere le seguenti istruzioni.

2) Conservare queste istruzioni.

3) Prestare attenzione agli avvertimenti.

4)Seguire toutes leistruzioni.

5) Non usare l'apparecchio vicino all'acqua.

6) Pulire solo con un panno asciutto.

7) Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del costruttore.

8) Non installare l'apparecchio vicino a fonti di calore come radiatori, regolatori di calore, stufe o altri apparecchi che producono calore (inclusi gli amplificatori).

9) Non eliminare la spina polarizzata di sicurezza o la spina di messa a terra. La spina polarizzata ha due lame, una più larga dell'altra. Una spina di messa a terra ha due lame e una terza punta di messa terra. La lama larga o la terza punta sono fornite per la vostra sicurezza. Se la spina fornita non è adatta al tipo di presa, consultate un elettricista per sostituire la presa obsoleta.

10) Non calpestre o strattonare il cordone di alimentazione, in modo particolare vicino alla spina e alla presa a cui è collegato l'apparecchio e dal punto in cui esce dall'apparecchio.

11) Usare solamente attacchi/accessori specificati dal costruttore.

12) Usare solo carrello, supporto, treppiede, mensola o tavola specificata dal costruttore o venduto insieme all'apparecchio. Quando viene usato un carrello, prestare attenzione quando si sposta la combinazione

carrello/apparato per evitare cadute da sopra.

13) Scollegare quello apparato durante temporali o quando non viene utilizzato per lunghi periodi di tempo.

14) Rivolgersi solo a personale qualificato. La riparazione è richiesta quando l'apparecchio è stato danneggiato in qualunque modo, come nel caso che il cordone dell'alimentazione o la spina siano stati danneggiati, l'apparecchio sia stato esesto a pioggia o umidità, non funzioni correttamente o sua stato lasciato cadere.
- Questo apparecchio consuma una quantità di corrente elettrica irrelevante alla presa di rete nelle sua interrottore POWER o STANDBY/ON non è in posizione ON.
- La presa di rete è'utilizzata come dispositivo di sconNECTION, il quale dovrebbe restare sempre operabile.
- Si deve usare cautela quando si usano gli auricolari o le cuffie con il prodotto, perché un eccesso di pressione sonora (volume) negli auricolari o nelle cuffie può causare la perdita dell'udito.

CAUTELA

Non esporre quello apparecchio a gocce o schizzi.
Non appoggiare alcun contentitre, come un vaso, pieno d'acqua sopra l'apparecchio.
Non installment应该如何 appearecchio in spazi ristretti come una libreria o ambienti simili.
- Questo apparecchio dovrebbe essere collocato sufficientemente vicino alla presa AC in modo da poter lavormente afferrare la spina del cordone di alimentazione in qualsiamenti.
Se il prodotto utilizza batterie (compresi un pacco batteria o batterie installate), non dovrebbero essere esposte a luce solare, fuoco o calore eccessivo.
- ATTENZIONE per i prodotti che utilizzato batterie al litio sostituibili: vi è pericolo di esplosione se la batteria viene sostituita con una di tipo non corretto. Sostituire solo con lo stesso tipo o equivalente.

CAUTELA

Cambiamenti o modifiche non espressamente approvati alla parte responsablee della conformità potrebbero invalidate il diritto dell'utente a utilizzare l'apparecchiatura.

Modello per l'Europa

DICHIARAZIONE DI CONFORMITA

Con la presente, TEAC Corporation dichiara che il prodotto è conforme alla direttive europee richieste e altri regolamenti della commissione.

Per gli utenti europei Smaltimento delle apparecchiature elettriche ed elettroniche e di batterie e/o accumulatori

(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta designati dal governo o dalle autorità locali.
(b) Il corretto smaltimento di apparecchiature elettroniche/elettriche e di batterie/accumulatori, contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente.
(c) Lo smaltimento non corretto di apparecchiature elettroniche/elettriche e di batterie/accumulatori cui ave gravi consequences per l'ambiente e la salute umana a causa della presenza di sostanze pericolose nelle apparecchiature.
(d) Il simbolo RAEE (Rifiuti Apparecchiature Elettriche ed Elettroniche), che alla un bidone con ruote barrato, indica che le apparecchiature elettriche/elettroniche e le batterie/accumulatori devono essere raccolti e smaltiti separamente dai rifiuti domestici.

Se una batteria o accumulatoratore contiene più dei valori specificati di piombo (Pb), mercurio (Hg) e/o cadmium (Cd) come definito nella direttiva sulle batterie (2006/66/CE), i simboli chimici per quegli elementi sare indicative)? al symbolo RAEE.

Pb, Hg, Cd

(e) I centri di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature elettroniche/elettriche e dei rifiuti di batterie/accumulatori, si prega di contattare il comune, il servizio di smaltimento rifiuti o il negotio dove è stato acquistato l'apparecchio.

Indice dei contenuti

IMPORTANT ISTRUZIONI PER LA SICUREZZA 26

Introduzione 28

Caratteristiche 28

Articoli inclusi 28

Precauzioni per il posizionamento e l'uso 29

Attenzione alla condensa 29

Pulizia dell'unità 29

Nomi e funzioni delle parti 30

Pannello frontale 30

Pannello posteriore 30

Preparativi 30

Precauzioni prima di effettuare i collegamenti...30

Collegamenti 30

Installatione 31

Specifiche 31

Generali 31

Dimensioni 31

Introduzione

Grazie per aver scelto TEAC.

Prima di usare questi diffusori, leggere con attenzione.
questo manuale di istruzioni in modo da poterli
utilizzare in modo corretto e goderne per molti anni.
Dopo lalettura di questo manuale, si prega di conservarlo in un luogo sicuro per future consultagioni.

Caratteristiche

• Woofer da 3 pollici (76,2 millimetre)
• Tweeter da 0,5 pollici (12,7 millimetre)
• Amplificatore di potenza interno da 14W + 14W
• Prese di ingresso pin RCA
• Mini prese stereo di ingresso
  Controllo del volume incorporato

Articoli inclusi

Questo prodotto include i seguenti articoli.

Fare attenzione a quando si après la confezione a non danneggiare gli articoli. Conservare i materiali di imballaggio e la scatola per il trasporto in futuro.

Vi preghiamo di contattarci se uno di questi articoli è mancante o è stato danneggiato durante il trasporto.

Unità principale
Unità attiva. X1
Unità passiva. X1
- Alimentatore AC (PS-P1524E)
Cavo altoparlante. X1
- Manuale di istruzioni (questo documento inclusa la garanzia)

ATTENZIONE

Utilizzato sempre l'alimentatore AC incluso (PS-P1524E) quando si usa esta unità. Non utilizzato mai l'alimentatore AC fornito con qualsiasi altri dispositivo. Ciò potrebbe causare danni, incendi o scosse elettriche.

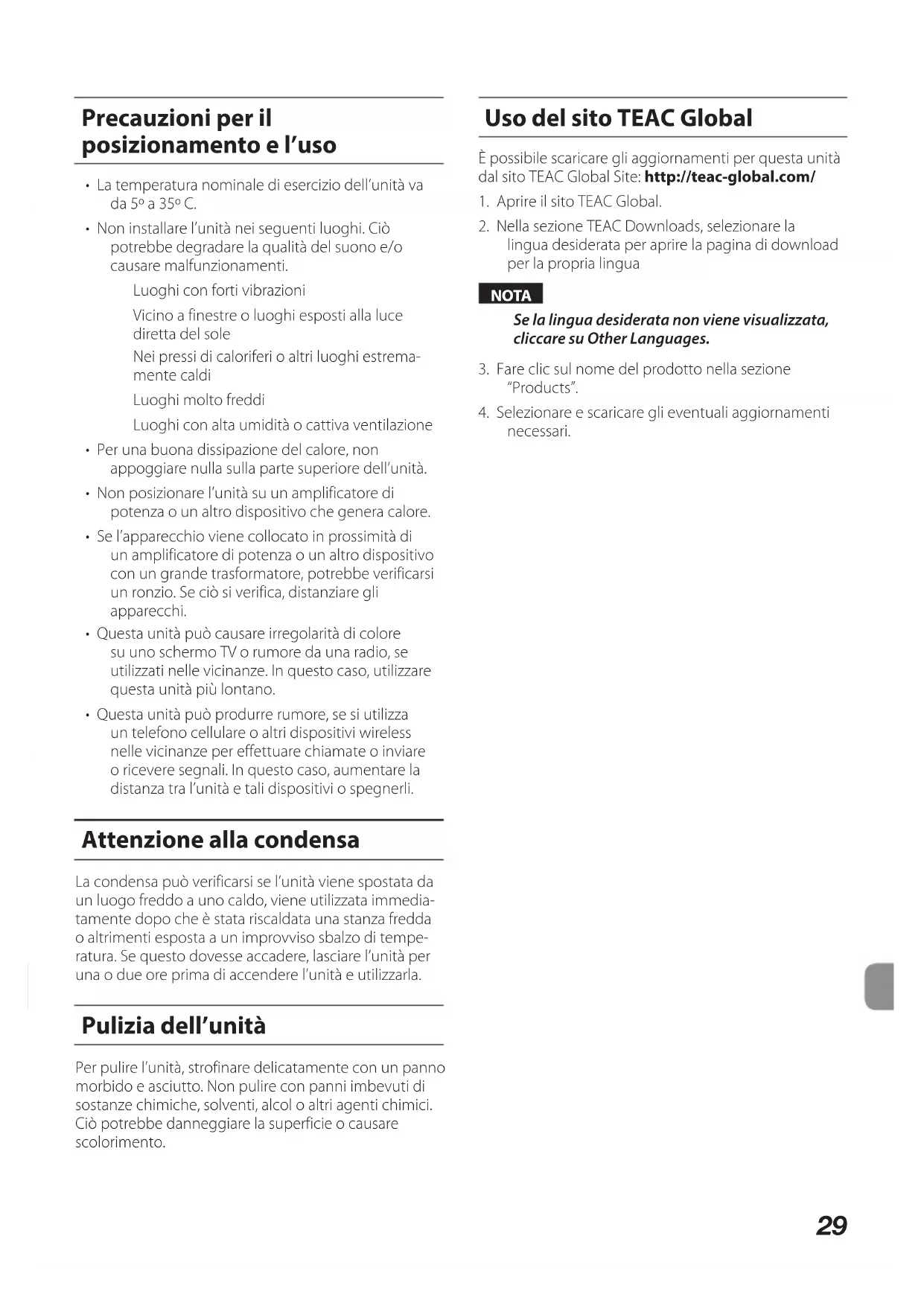

Precauzioni per il posizionamento e l'uso

• La temperatura nominale di esercizio dell'unità va da 5^ a 35^
• Non installare l'unità nei seguenti luoghi. Ciò potrebbe degradare la qualità del suono e/o causare malfunzionamenti.

Luoghi con forti vibrazioni

Vicino a finestre o luoghi esposti alla luce diretta del sole

Nei pressi di caloriferi o altri luoghi estremamente caldi

Luoghi molto freddi

Luoghi con alta umidità o cattiva ventilazione

• Per una Buona dissipazione del calore, non appoggiare nulla sulla parte superiore dell'unità.
  Non posizionale l'unità su un amplificatore di potenza o un'alto disposivo che genera calore.
• Se l'apparecchio viene collocato in prossimità di un amplificatore di potenza o un'alto dispositivo con un grande trasformatore, potrebbe verificarsi un ronzio. Se ciò si verifica, distanziare gli apparecchi.
• Questa unità può causare irregularità di colore su uno schermo TV o rumore da una radio, seutilizzati nelle vicinanze. In questo caso, utilizzato questa unità più lontano.
• Questa unità può produit rumore, se si utilizza un Telefono cellulare o altri dispositivi wireless nelle vicinanze per effettuare chiamate o inviare o ricevere segnali. In quello caso, augmentare la distanza tra l'unità e tali dispositivi o spegnerli.

Attenzione alla condensa

La condensa può verificarsi se l'unità viene spostata da un luogo freddo a uno caldo, viene utilizzata immediamente dopo che è stata riscaldata unaStanza fredda o altrimenti esposta a un improvviso sbalzo di temperatura. Se questo dovesse accadere, lasciare l'unità per una o due ore prima di accendere l'unità eutilizzarla.

Pulizia dell'unità

Per pulire l'unità, strofinare delicatamente con un panno morbido e asciutto. Non pulire con panni imbevuti di sostanze chimiche, solventi, alcol o altri agenti chimici. Ciò potrebbe danneggiare la superficie o causare scolorimento.

É possibile scaricare gli aggiornamenti per questa unità dal除去 TEAC Global Site: http://teac-global.com/

1. Apriere il sito TEAC Global.
2. Nella sezione TEAC Downloads, selezionare la lingua desiderata per aprire la pagina di download per la propria lingua

NOTA

Se la lingua desiderata non viene visualizzata,lickcare su Other Languages.

1. Fare cli c sul nome del prodotto nella sezione "Products".
2. Selezionare e scaricare gli eventuali aggiornamenti necessari.

Nomi e funzioni delle parti

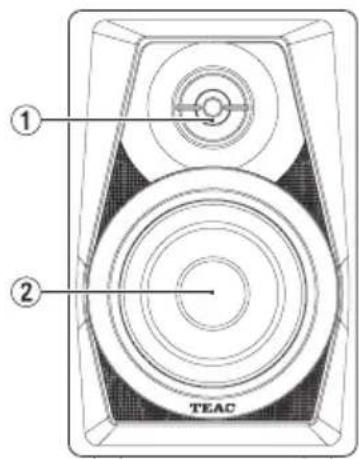

Pannello frontale

Lo stesso vale per entrambé le unità attive e passive

① Tweeter
② Woofer

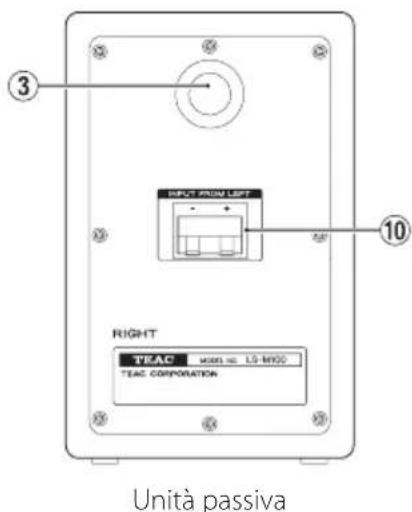

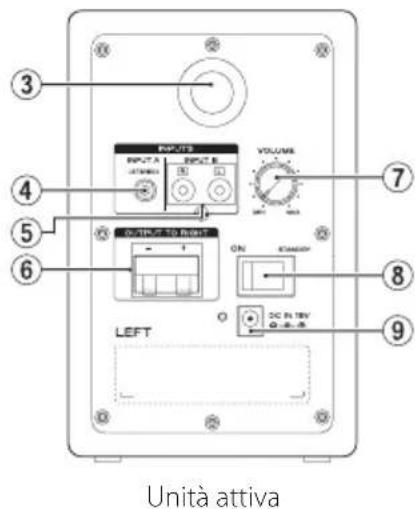

Pannello posteriore

③ Porta bass reflex
④ Minipresa stereo di ingresso
Presedi ingressopin RCA
⑥ Terminale altoparlante (USCITA A DESTRA) Collegare all'unità passiva.
⑦ Manopola del volume di uscita
8 Interrupttore/indicator Standby/On
9 Connettore DC IN 15V
10 Terminale altoparlante (INGRESSO DA SINISTRA) Collegare all'unità attiva.

Preparativi

Precauzioni prima di effettuare i collegamenti

• All'apertura della confezione, non tenere i diffusori dai loro tweeteter o woofer.
• Collegare i cavi di segnale e i cavi di alimentazione in modo che non si impiglino da quale parte.
• Prima di accendere l'amplificatore incorporado, portare il volume di ingressso al minimo. Se si ruota al massimo durante l'immissione di un segnale forte, l'altoparlante potrebbe danneggiarsi.
  Non ascoltare ad alto volume a lungo. Cio potrebbe danneggiare l'uditio.
• Utilizzare solo cavi di alimentazione, prese di corrente, cavi e connettori audio privi di difetti.
• Impostare l'interruttore di accensione su OFF prima di collegare il cavo di alimentazione.
• Non immettere in ingresso segnali diversi da quelli audio.
• Prima di collegare un segnale audio a questa unità, verificare che il livello del segnale di ingresso sia al minimo e che l'interruttore di alimentazione dell'amplificatore di potenza interno sia su OFF.
• Usare sempre la corretta polarità.

Collegamenti

1. Impostare l'interruttore di alimentazione su OFF.
2. Collegare l'alimentatore AC incluso (PS-P1524E) al diffusore e poi alla rete elettrica.
3. Utilizzato un cavo di collegamento disponibile in commercio per collegare la/le presa/e di ingresso dell'unità attiva al dispositivo di uscita.
4. Utilizzato il cavo dell'altoparlante in dotazione per collegare il terminale di uscita dell'unità attiva al terminale di ingresso dell'unità passiva.

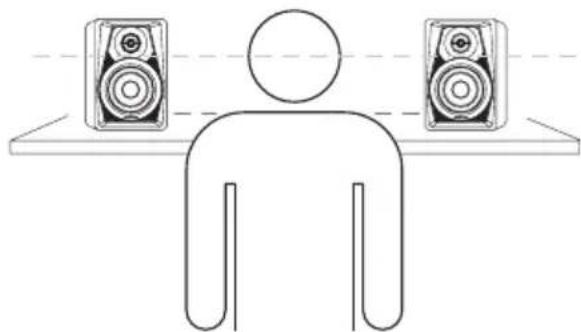

Installazione

L'installazione corretta dei diffusori è estremamente importante. Il volume delle basse frequenze sembrera cambiare in base alla posizione in cui vengono installati gli altoparlanti. Provar diverse posizioni per trovare quella migliorhe e per massimizzare l'efficienza dei diffusori.

• Posizione r'unità attiva a sinistra e l'unità passiva a destra.
• Posizione i diffusori in modo da formare un triangolo equilatero con la posizione di ascolto.

SINISTRA: unità attiva DESTRA: unità passiva

• Installare i diffusori in modo che la parte superiore dei woofer sa alla l'altezza delle orecchie.

Non installare altoparlanti vicino a specchi, vetri o altre superfici che possono riflettere il suono. Non mettere nulla tra gli altoparlanti e la posizione di ascolto.

Specifiche

Generali

Massima potenza (distorsione: 10% )

14W+14W

Diffusori

Woofer da 3 pollici (76,2 millimetri)

Tweeter da 0,5 pollici (12,7 millimetre)

hvolucro

Tipobassreflex

isposta in frequenza

80 Hz-22 kHz

Requenza di crossover

8kHz

Hpedenza di ingresso

50kΩ

■limentazione

Alimentatore AC (PS-P1524E)

Tensione di ingresso: AC 100-240 V (50-60 Hz)

Tensione di uscita: DC 15 V

Corrente di uscita: 2,4 A

Consumo

6.2W

■dimensioni

110 × 170 × 138 ~mm (altezza × larghezza × profondità, sporgenze esclude)

Eso

Unità attiva: 1,1 kg

Unità passiva: 1,0 kg

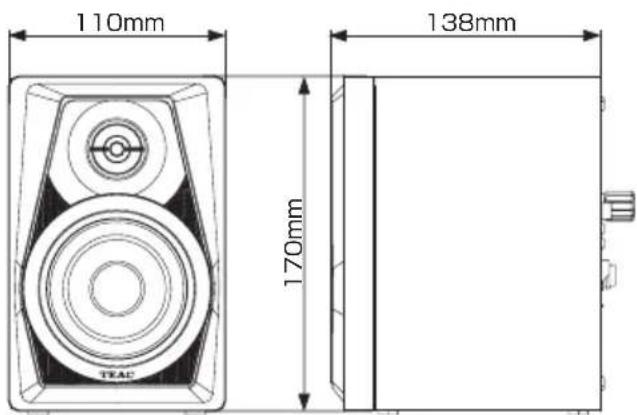

Dimensioni

• Le illustrazioni e altre rappresentazioni possono differire in parte dal prodotto reale.
• Peso e dimensioni sono approximativi.
• Le specifiche e l'aspetto esterno possono essere modificati sulla preavviso per migliorare il prodotto.

LETOP

Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispetto Paese in cuiesso è stato acquistato. Si prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l'apparecchio, nel caso in cui si voglia richiedere una prestazione in garanzia.
