Grazie per aver scelto TEAC. Leggere attentamente questo manuale per ottenere le migliori prestazioni con questa unità.

Prima dell'uso 29

Identificazione delle parti 30

Operazioni di base 32

Risoluzione dei problemi 33

Specifiche 33

Leggere qui prima di effettuare operazioni

Fare attenzione a evitare lesioni quando si sposta l'unità, a causa ● del suo peso. Farsi aiutare da qualcuno se necessario.

Per proteggere i mobili da graffi, applicare i piedini in feltro forniti • con l'unità.

Poiché l'unità si riscalda durante il funzionamento, lasciare sempre spazio sufficiente intorno all'unità per la ventilazione. I fori per la ventilazione non dovrebbero essere coperti. Assicurarsi che ci siano almeno 20 cm di spazio al di sopra e almeno 5 cm su ogni lato dell'unità. NON collocare nulla sopra l'unità.

La tensione di alimentazione dell'unità deve corrispondere alla tensione stampata sul pannello posteriore. Se si è in dubbio, consultare un elettricista.

Scegliere il luogo per l'installazione dell'unità con attenzione. • Evitare di esporla alla luce diretta del sole o vicino a una fonte di calore. Evitare anche luoghi soggetti a vibrazioni eccessive e polvere, calore, freddo o umidità.

Non collocare l'apparecchio su un amplificatore o qualsiasi altro • dispositivo che genera calore.

Non aprire lo chassis in quanto ciò potrebbe causare scosse o corto circuiti elettrici. Se un oggetto estraneo dovesse entrare nell'unità, contattare il rivenditore o l'assistenza tecnica.

Quando si rimuove il cavo di alimentazione dalla presa a muro, • afferrare sempre la spina e non tirare il cavo.

Non tentare di pulire l'unità con solventi chimici perché potrebbero • danneggiare la finitura. Usare un panno asciutto e pulito.

- Conservare questo manuale in un luogo sicuro per future consultazioni.

Manutenzione

Se la superficie dell'unità si sporca, strofinare con un panno morbido o utilizzare un liquido neutro diluito per la pulizia. Assicurarsi di rimuovere completamente qualsiasi traccia di liquido. Non usare diluenti, benzina o alcool in quanto potrebbero danneggiare la superficie dell'unità.

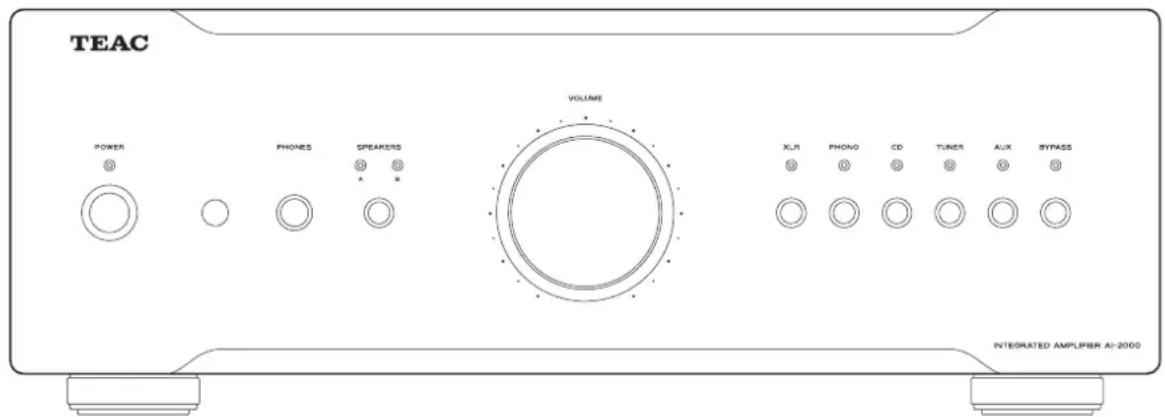

Pannello frontale

TEAC POWER PHONES SPREADS VOLUME XLH PHONE CH TUNER ALX MPASS INTEGRATED MPLIFIER N-2000 B C H M F

A Indicatore POWER
B Pulsante POWER
C Sensore del telecomando
D PHONES (presa cuffie)
E Selettore A/B SPEAKER
F Indicatore A/B SPEAKER
G Manopola VOLUME

H Selettore del segnale XLR
Selettore del segnale PHONO
J Selezione del segnale CD
K Selezione del segnale TUNER
L Selezione del segnale AUX
M Selezione del segnale BYPASS
N Indicatori del segnale di ingresso

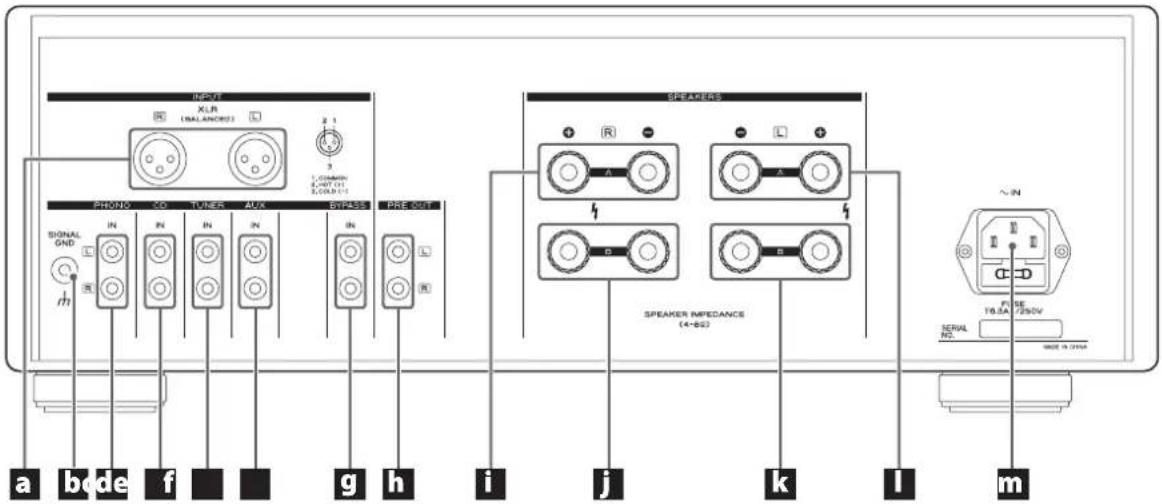

Pannello posteriore

INPUT XLR (BALANOS) 2 1 3 L:Coldline 0.8W (1) 2:COLD (1) PHONE CO TUNES AUX BYPASS PRE SOUT SIGNAL GND IN IN IN IN IN R a b d e f g h i j k l m SPEAKERS R L R SPEAKER IMPEDANCE (4-65) ~IN C D F 16.0A SE NOV MODE IN 270mA

a Terminali di ingresso del segnale XLR
b Terminale di messa a terra
C Terminali di ingresso del segnale PHONO
d Terminali di ingresso del segnale CD
e Terminali di ingresso del segnale TUNER
f Terminali di ingresso del segnale AUX
g Terminali di ingresso BYPASS

h Terminali di uscita PRE OUT
i Terminali di uscita altoparlanti canale destro (gruppo A)
j Terminali di uscita altoparlanti canale destro (gruppo B)
k Terminali di uscita altoparlanti canale sinistro (gruppo B)
Terminali di uscita altoparlanti canale sinistro (gruppo A)
m Presa di alimentazione AC (con fusibile)

Telecomando

MUTE SRC DIMMER RDS DISP TUNING MODE PRESET FREQ BAND MEMORY 0 ■ ▶/II 1 2 3 4 5 6 A SPEAKERS B 7 8 9 INPUT VOLUME + - AMP CD TUNER a b c d e f g h TEAC RC-1288

MUTE

Selettore SPEAKER (gruppo A)

INPUT ∧ (Selettore dell'ingresso precedente)

INPUT ∨ (Selettore dell'ingresso successivo)

Selettore SPEAKER (gruppo B)

VOLUME +

VOLUME -

AMP

Nota prima di utilizzare il telecomando

Premere il pulsante AMP per passare alla modalità AMP, prima di utilizzare il telecomando per operare sull'unità.

La portata effettiva del telecomando è di 10 metri entro un angolo • di 30 gradi.

I pulsanti che non sono elencati o menzionati nel disegno del telecomando non vengono utilizzati per questa unità. È normale che non ci sia alcuna risposta se premuti.

Installazione delle batterie

Aprire il coperchio del telecomando.

Inserire due batterie AAA. Assicurarsi che le batterie siano inserite correttamente con il loro polo positivo (+) e negativo (-).

Chiudere il coperchio.

Accensione/spegnimento

Collegare il cavo di alimentazione e il cavo del segnale dell'unità. Premere il pulsante di accensione del pannello frontale [—] per accendere l'unità. Ora l'indicatore di alimentazione sul display è acceso e l'unità è in modalità di funzionamento normale.

Per spegnere l'unità, premere l'interruttore di alimentazione del pannello frontale per portarlo in posizione OFF [☐]. L'indicatore di alimentazione e l'apparecchio sono spenti. Staccare il cavo di alimentazione AC dalla presa di corrente principale quando l'apparecchio non viene usato per un lungo periodo di tempo.

Selezione dell'ingresso

Per cambiare la sorgente di ingresso che si desidera utilizzare, premere il pulsante corrispondente del selettore di segnale del pannello frontale o il tasto INPUT ∧ o √ del telecomando. Si accenderà il corrispondente indicatore di stato dell'ingresso selezionato.

Regolazione del volume

La regolazione del volume può essere effettuata attraverso la manopola VOLUME del pannello frontale dell'unità.

Girare in senso orario per aumentare il volume. Girare in senso antiorario per diminuire il volume.

Si possono usare anche i pulsanti VOLUME + o - del telecomando per regolare il volume.

Utilizzare la manopola VOLUME o i pulsanti VOLUME + e - per impostare il volume al minimo prima ogni volta che si accende l'unità e aumentare gradualmente il livello del volume per evitare danni agli altoparlanti.

Protezione dell'uscita

Quando l'uscita dell'amplificatore di potenza è sovraccarica, il relè del circuito di protezione dell'amplificatore di potenza verrà subito disconnesso. Tutti gli indicatori sul pannello saranno accesi contemporaneamente e il volume verrà abbassato automaticamente. A questo punto, spegnere l'alimentazione dell'unità ed eliminare le possibili cause del sovraccarico. Dopo circa 5 minuti, accendere di nuovo l'unità e verificare il suo corretto funzionamento.

Selezione A/B SPEAKER

Premere il pulsante [A SPEAKERS B] del pannello frontale o del telecomando, poi scegliere il selettore di uscita A o B. Se gli indicatori A e B del pannello sono entrambi accesi significa che diffusori A e B sono entrambi collegati all'uscita. Se è acceso solo l'indicatore A o solo l'indicatore B, significa che è collegato solo il diffusore corrispondente.

Mute

Premere il pulsante MUTE del telecomando per disattivare il suono in uscita dal sistema di altoparlanti collegati. Quando il suono è disattivato, "MUTING" lampeggia sul display.

In modalità di silenziamento, premere di nuovo il pulsante MUTE del telecomando per tornare alla modalità di riproduzione normale.

Risoluzione dei problemi Specifi

Se si verificano problemi con l'unità, si prega di leggere questa tabella prima di rivolgersi all'assistenza tecnica. Se il problema persiste, contattare il rivenditore o il servizio clienti/assistenza tecnica TEAC (Indicato sul retro della copertina).

Nessuna alimentazione

→ Controllare la connessione alla rete di alimentazione AC. Controllare e assicurarsi che la sorgente AC non sia una presa commutata e che, in tal caso, l'interruttore sia acceso. Assicurarsi che ci sia alimentazione dalla presa di corrente alternata inserendo nella presa un altro apparecchio, per esempio una lampada o un ventilatore.

Il telecomando non funziona

→ Premere l'interruttore POWER dell'unità principale per accenderla.
→ Se le batterie sono scariche, cambiare le batterie.
Puntare il telecomando al pannello frontale dell'unità entro il raggio specificato di 10 m.
→ Togliere eventuali ostacoli tra il telecomando e l'unità principale.

Nessun suono

→ Controllare i collegamenti all'amplificatore.
→ Controllare il funzionamento dell'amplificatore.
Il silenziamento è attivato. Premere il pulsante MUTE. Selezionare la sorgente corretta.
→ È intervenuta la protezione dell'uscita. Spegnere l'unità, verificare la presenza di possibili cause per risolvere il problema. Attendere 5 minuti prima di accendere di nuovo.

ne

Sezione amplificatore

Potenza di uscita.	125 W + 125 W (8 Ω)
	180 W + 180 W (4 Ω)
Risposta in frequenza	10 Hz - 30 KHz (-0,5 dB)
Rapporto segnale/rumore	102 dB (pesato A)
Distorsione armonica totale	0,01 % o meno
Sensibilità di ingresso	280 mV/47 KΩ

Generali

Requisiti di alimentazione	AC 230 V 50 Hz
Consumo (nominale)	330 W
Dimensioni (L x A x P)	435 x 154 x 403 mm
Peso	14,0 kg
Temperatura di esercizio	+5°C - +35°C
Umidità in funzionamento	5% - 85% (senza condensa)
Temperatura di stoccaggio	-10°C - +55°C

Accessori

Cavo di alimentazione x1

Telecomando x1

Batterie AAA x 2

Cartolina di garanzia x1

Manuale di istruzioni x 1

Design e specifiche sono soggetti a modifiche senza preavviso. Peso e dimensioni sono approssimativi.

- Le illustrazioni possono differire leggermente da modelli in produzione.
