BEDIENUNGSANLEITUNG AI-2000 TEAC
Setzen Sie den AI-2000 nicht Tropf- oder Spritzwasser aus.
Stellen Sie keine Vasen oder andere mit Flüssig keiten gefüllte Gefäße auf den Verstärker.
Installieren Sie den Al-2000 nicht in geschlossenen Regal systemen oder ähnlichen Möbelstücken.
Der Verstärker bezieht auch dann einen geringen Ruhestrom aus dem Netz, wenn sich der POWER- oder STANDBY/ON-Schalter nicht in der ON-Position befindet.
Der Betriebsort des Al-2000 sollte in der Nähe der Wand steck-dose sein, so dass Sie jederzeit den Netzstecker erreichen.
Der Netzstecker dient als Verbindungs-/Trennglied zur Spannungs versorgung. Ach ten Sie darauf, dass er stets in einwandfreiem Zustand ist.
- Der Netzstecker von „Class I“-Produkten besitzt einen Schutzkontakt. Achten Sie darauf, dass die Wandsteckdose, an der Sie den Al-2000 anschließen, geerdet ist (Schutzkontaktsteck dose).
Falls in diesem Produkt Batterien (inklusive Akkupack oder aus- tauschbaren Trockenbatterien) verwendet werden, dürfen diese nicht direkter Sonne, Feuer oder großer Hitze ausgesetzt sein.
ACHTUNG bei Verwendung von Lithium-Batterien: bei inkorrekt vorgenommenem Batteriewechsel besteht Explosionsgefahr. Er setzen Sie verbrauchte Batterien ausschließlich durch frische des gleichen oder gleichwertigen Typs.
Achten Sie auf Ihr Gehör, wenn Sie Ohr- oder Kopfhörer am Al-2000 betreiben. Zu hoher Schalldruck von Ohr- oder Kopfhörern kann Hörschäden oder Gehörverlust verursachen.
Für Kunden in Europa
Entsorgung von elektrischen Altgeräten und Batterien
(a) Wenn das Symbol einer durchgestrichenen Abfallton ne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2002/96/EC und/oder 2006/66/EC sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien.
(b) Diese Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte sowie Batterien und Akkus nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte und entladene Batterien/Akkus über staatlich dafür vorgesehene Stellen zu entsorgen.
(c) Durch die ordnungsgemäße Entsorgung solcher Geräte, Batte rien und Akkus leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkun gen auf die Gesundheit der Allgemeinheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.
(d) Falls der Gehalt an Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) in Batterien/Akkus die in der Richtlinie zur Batterieentsorgung (2006/66/EC) angegebenen, zu lässigen Höchstwerte übersteigen, wird die Be zeichnung des entsprechenden chemischen Elements oder der Elemente unterhalb der durch gestrichenen Abfall tonne angegeben.
(e) Weitere Informationen zur Wertstoffsammlung und Wieder ver wertung von Altgeräten, Batterien und Akkus erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfall entsorgungsunternehmen oder der Verkaufsstelle, bei der Sie das Produkt erworben haben.
Inhalt Vor der ersten
Danke, dass Sie sich für dieses TEAC-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch, um die Leistung des AI-2000 in vollem Umfang nutzen zu können
Vor der ersten Inbetriebnahme 23
Bedienelemente und Anschlüsse 24
Grundlegende Bedienung 26
Hilfe bei Funktionsstörungen.... 27
Technische Daten 27
etriebnahme
Lesen und beachten Sie folgende Hinweise
Aufgrund des Gewichts besteht beim Heben oder Tragen des Al-2000 Verletzungsgefahr. Falls erforderlich, bitten Sie Jemand um Hilfe.
Um Kratzer auf empfindlichen Möbeln zu vermeiden, können die mitgelieferten Filzpolster unter den Standfüßen angebracht werden.
Achten Sie auf ausreichenden Belüftungsabstand, da sich der Al-2000 während des Betriebs erwärmen kann. Verdecken Sie niemals die Belüftungsöffnungen. Achten Sie darauf, dass oberhalb stets mindestens 20 cm und seitlich mindestens 5 cm Belüftungsabstand verbleiben. Stellen Sie KEINE Gegenstände auf den Verstärker.
Die Spannung, an der der Al-2000 betrieben wird, sollte den Angaben auf der Geräterückseite entsprechen. Falls Sie diesbezüglich Zweifel haben, kontaktieren Sie einen Elektrofachmann.
Wählen Sie einen Aufstellungsort, an dem der Al-2000 nicht direktem Sonnenlicht oder anderen Wärmequellen ausgesetzt ist. Vermeiden Sie ebenfalls Betriebsorte mit erhöhtem Staubaufkommen oder solche, die Erschütterungen, Hitze, Kälte sowie Feuchtigkeit ausgesetzt sind.
Betreiben Sie den Al-2000 nicht auf anderen Verstärkern, Endstufen, ● Receivern oder anderen Geräten, die Wärme erzeugen.
Öffnen Sie nicht das Gehäuse, da dies Schäden an der Elektronik oder einen Stromschlag verursachen kann. Falls ein Fremdkörper ins Geräteinnere eingedrungen ist, kontaktieren Sie Ihren Fachhändler oder ein autorisiertes Servicecenter.
Achten Sie beim Ziehen des Netzsteckers darauf, dass Sie stets am Stecker ziehen und niemals am Kabel.
Reinigen Sie den Al-2000 nicht mit chemischen Lösungsmitteln, da diese das Gehäuse beschädigen können. Verwenden Sie ein sauberes, trockenes Tuch.
Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, um jederzeit Etwas darin nachschlagen zu können.
Bei eingeschaltetem Al-2000 können, nach Einschalten eines ● Fern sehgeräts, Linien im Fernsehbild erscheinen. Hierbei handelt es sich nicht um Fehlfunktionen, sondern um Interferenzen, die unter bestimmten Umständen auftreten können. Falls dieser Effekt auftritt, vergrößern Sie den Abstand zwischen Verstärker und TV-Gerät.
Pflegehinweis
Falls die Gehäuseoberfläche verschmutzt ist, verwenden Sie zum Reinigen ein weiches Tuch oder milde Seifenlösung. Achten Sie darauf, dass die Gehäuseoberfläche vor der erneuten Inbetriebnahme des Al-2000 komplett trocken ist. Verwenden Sie niemals Verdünner oder Alkohol, da diese Substanzen die Gehäuseoberfläche beschädigen können.
Frontansicht
B Netzschalter (POWER)
C Fernbedienungssensor
D Kopfhöreranschluss (PHONES)
E A/B SPEAKERS-Lautsprecherwahltaste
F A/B SPEAKERS-Anzeige
G Lautstärkeregler
XLR-Direktwahltaste
1 PHONO-Direktwahltaste
J CD-Direktwahltaste
K TUNER-Direktwahltaste
L AUX-Direktwahltaste
M BYPASS-Direktwahltaste
N Eingangssignalanzeigen
Rückansicht


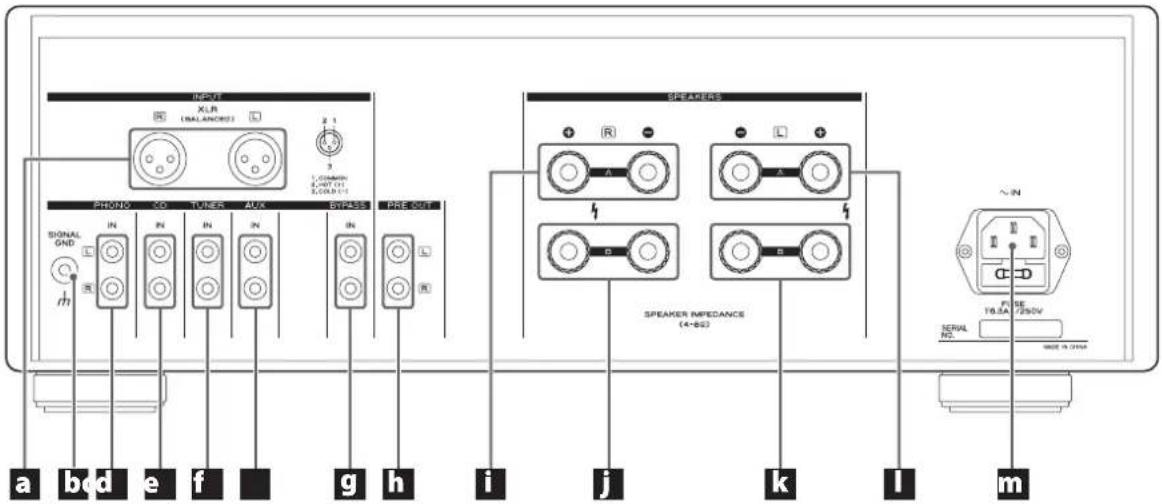

INPUT XLR (BALANOS) 2 1 3 1:00000 4:00' (A) 5:00' (C) PHONE CO TUNER AUX BYRASS PRE OUT SIGNAL GND IN IN IN IN IN m a b d e f g h i j k l m SPEAKERS SPEAKER IMPEDANCE (4-62) ~IN TEN SERIAL NO. TYPE 78.5A 7/550V MODE IN 2195Aa Symmetrische XLR-Eingänge
b Masseanschluss
G PHONO-Eingänge
d CD-Eingänge
e TUNER-Eingänge
f AUX-Eingänge
g BYPASS-Eingänge
PRE OUT-Vorverstärkerausgänge
i Lautsprecheranschlüsse für den rechten Kanal (Gruppe A)
j Lautsprecheranschlüsse für den rechten Kanal (Gruppe B)
k Lautsprecheranschlüsse für den linken Kanal (Gruppe A)
Lautsprecheranschlüsse für den linken Kanal (Gruppe B)
m Netzanschluss (mit Sicherung)
Fernbedienung


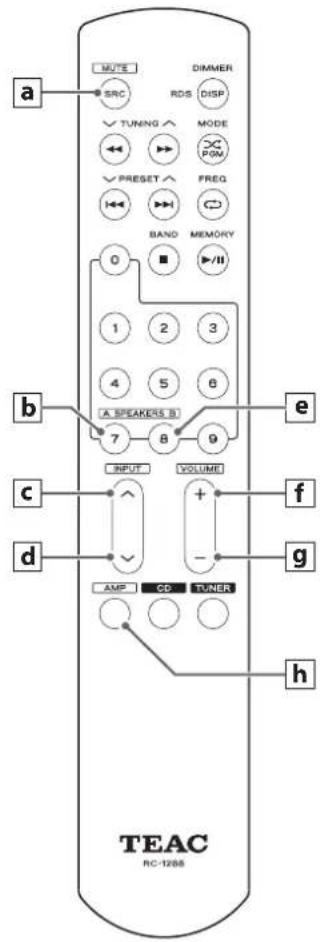

MUTE SRC DIMMER RDS DISP TUNING MODE PRESET FREQ BAND MEMORY 0 ■ ▶/II 1 2 3 4 5 6 A SPEAKERS B 7 8 9 INPUT VOLUME + - AMP CD TUNER a b c d e f g h TEAC RC-1288a MUTE-Taste (Stummschaltung)
b Lautsprecherdirektwahltaste Gruppe A (SPEAKERS A)
c INPUT ∧ (wählt den nächsten Eingang)
d INPUT √ (wählt den vorherigen Eingang)
e Lautsprecherdirektwahltaste Gruppe B (SPEAKERS B)
f VOLUME + (Wiedergabelautstärke erhöhen)
g VOLUME – (Wiedergabelautstärke vermindern)
h AMP-Taste (wählt den Verstärker als zu steuerndes Gerät)
Hinweise:
Betätigen Sie die AMP-Taste und wählen Sie „AMP“, bevor Sie die ● Fernbedienung weiter verwenden.
Der effektive Betriebsradius der Fernbedienung beträgt maximal zehn Meter und der Richtwinkel beträgt maximal 30 Grad.
Tasten der Fernbedienung, die hier nicht erklärt werden, besitzen keine Funktion zur Steuerung des Tuners. Daher ist es normal, dass bei deren Betätigen keine Funktion ausgelöst wird.
Einsetzen der Batterien
1 Öffnen Sie die Batteriefachabdeckung der Fernbedienung.
2 Setzen Sie zwei Batterien des Typs „AAA“ ein. Achten Sie hierbei auf deren korrekte Polarität: (⊕) kennzeichnet den Pluspol und (⊖) den Minuspol.
3 Schließen Sie die Batteriefachabdeckung.
Ein-/Ausschalten
Schließen Sie die Signalkabel und das Netzkabel am Al-2000 an. Schalten Sie den Al-2000 anschließend mittels Netzschalter auf der Gerätevorderseite ein. Der Schalter befindet sich nun in der ON-Position (—). Die Netzanzeige leuchtet und der Verstärker befindet sich im normalen Betriebs modus.
Betätigen Sie zum Ausschalten ebenfalls den Netzschalter. Der Schalter befindet sich danach in der OFF-Position (☐) und die Netzanzeige erlischt. Ziehen Sie den Netzstecker, wenn Sie den Verstärker über einen längeren Zeitraum nicht verwenden.
Wählen einer Signalquelle/eines Eingangs
Betätigen Sie zum Wechseln der Signalquelle/des Eingangs die entsprechende Direktwahltaste am AI-2000 oder die INPUT-Tasten (∧ oder ∨) auf der Fernbedienung. Die jeweils zugehörige Eingangssignalanzeige leuchtet.
Einstellen der Wiedergabelautstärke
Die Wiedergabelautstärke kann mittels Lautstärkeregler (VOLUME) am AI-2000 geregelt werden.
Drehen gegen den Uhrzeigersinn vermindert die Wiedergabelautstärke, Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke. Die VOLUME-Tasten (+ oder -) auf der Fernbedienung können ebenfalls zum Einstellen der Wiedergabelautstärke verwendet werden.
Stellen Sie vor jedem Einschalten des Al-2000 mittels Lautstärkeregler (VOLUME) oder VOLUME-Tasten (+ oder -) die minimale Wiedergabelautstärke ein, um die angeschlossenen Lautsprechersysteme vor Schäden durch hohe Einschaltpegel zu schützen. Erhöhen Sie die Lautstärke anschließend behutsam.
Überlastschutzschaltung
Wird am Endstufenausgang eine Überlastung festgestellt, spricht die Schutzschaltung des Al-2000 sofort an und schaltet die Endstufe aus. Alle Anzeigen des Verstärkers leuchten gleichzeitig und die Wiedergabelautstärke wird automatisch auf den Minimalwert zurückgeregelt. Schalten Sie den Al-2000 aus und beheben Sie die Ursache(n) der Überlastung. Schalten Sie den Verstärker nach ungefähr fünf Minuten wieder ein und überprüfen Sie, ob er wieder ordnungsgemäß funktioniert.
A/B-Lautsprecherwahl
Betätigen Sie zum Auswählen der gewünschten Lautsprecherkreise die A/B SPEAKERS-Taste am Al-2000 oder die SPEAKERS A- oder SPEAKERS B-Taste auf der Fernbedienung. Wenn beide Lautsprechergruppen aktiviert sind, leuchten beide SPEAKERS-Anzeigen am Al-2000. Wenn nur ein Lautsprecherkreis aktiviert ist, leuchtet nur die entsprechende SPEAKERS-Anzeige, und über die jeweils anderen Lautsprecherausgänge wird kein Signal übertragen.
Stummschaltung
Betätigen Sie die MUTE-Taste auf der Fernbedienung, um die Wiedergabe über die angeschlossenen Lautsprechersysteme stumm zu schalten. Während der Stummschaltung blinkt die Eingangssignalanzeige der gewählten Signalquelle/des Eingangs.
Durch nochmaliges Betätigen der MUTE-Taste auf der Fernbedienung wird die Stummschaltung wieder aufgehoben und das Audiosignal wird mit der zuvor eingestellten Wiedergabelautstärke wiedergegeben.
Hilfe bei Funktionsstörungen Tec
Falls beim Al-2000 Funktionsstörungen auftreten sollten, versuchen Sie bitte, anhand der folgenden Hinweise selbst Abhilfe zu schaffen, bevor Sie sich an Ihren Fachhändler oder den TEAC-Kundenservice/technischen Support wenden (Kontaktadressen finden Sie auf der Rückseite dieser Anleitung).
Kein Strom
Überprüfen Sie die Verbindung zwischen Verstärker und Wandsteckdose. Stellen Sie sicher, dass diese nicht über einen Schalter ausgeschaltet ist. Überprüfen Sie die verwendete Steckdose, indem Sie andere Verbraucher (Ventilator, Lampe) daran testen.
Die Fernbedienung funktioniert nicht.
→ Schalten Sie den Al-2000 mittels Netzschalter (POWER) ein.
→ Ersetzen Sie verbrauchte Batterien durch frische.
Richten Sie die Fernbedienung zum Übermitteln von Steuerungsbefehlen innerhalb des Betriebsradius von zehn Metern auf den Infrarotsensor auf der Gerätevorderseite.
→ Entfernen Sie etwaige Hindernisse zwischen Fernbedienung und Verstärker.
Keine Wiedergabe
→ Überprüfen Sie die Verbindungen zum Verstärker.
→ Überprüfen Sie die einwandfreie Funktion des Verstärkers.
→ Die Stummschaltung ist aktiviert. Betätigen Sie die MUTE-Taste.
→ Wählen Sie die korrekte Signalquelle/den Eingang aus.
Die Überlastschutzschaltung wurde aktiviert. Schalten Sie den Al-2000 aus. Beheben Sie die Ursache für das Ansprechen der Schutzschaltung (beispielsweise: Kurzschluss in den Lautsprecherkabeln, Lautsprechersysteme mit falscher Impedance angeschlossen). Warten Sie fünf Minuten, bevor Sie den Verstärker wieder einschalten.
ische Daten
Verstärkerteil
| Ausgangsleistung | 125 W + 125 W (8 Ω) |
| 180 W + 180 W (4 Ω) | |
| Frequenzgang | 10 Hz - 30 KHz (-0.5 dB) |
| Rauschabstand (S/N) | 102 dB (A-bewertet) |
| Verzerrung (T.H.D.) | 0.01 % oder weniger |
| Eingangsempfindlichkeit | 280 mV/47 kΩ |
Allgemein
| Spannungsversorgung. | AC 230 V 50 Hz |
| Leistungsaufnahme (nominal). | 330 W |
| Abmessungen (B x H x T). | 435 x 154 x 403 mm |
| Gewicht | 14,0 kg |
| Betriebstemperatur | +5°C - +35°C |
| Luftfeuchtigkeit (Betrieb) | 5% - 85% (nicht kondensierend) |
| Lagerungstemperatur | -10°C - +55°C |
Zubehör
Netzkabel x 1
Fernbedienung x 1
AAA-Batterien x 2
Garantiekarte x 1
Bedienungsanleitung x 1
Änderungen in Design und technischer Ausstattung vorbehalten. ● Gewichtsangaben und Abmessungen sind Näherungswerte. ● Illustrationen können geringfügig von den Produktionsmodellen ● abweichen.
