MANUAL DE USUARIO AI-2000 TEAC

Gracias por elegir TEAC. Lea este manual con atención para obtener el mejor rendimiento de esta unidad.

Antes de usar la unidad 17

Identificación de las partes 18

Funcionamiento básico 20

Solución de posibles fallos 21

Especificaciones 21

nidad

Lea esto antes de llevar a cabo ninguna operación

Lleve cuidado para evitar lesiones cuando mueva la unidad, debido a su peso. Solicite la ayuda de otra persona si es necesario.

Para evitar que los muebles se rayen con facilidad, puede pegar en • las patas los protectores de fieltro suministrados con la unidad.

Como la unidad puede calentarse durante el funcionamiento, deje siempre suficiente espacio a su alrededor para la ventilación. Los agujeros de ventilación no deben taparse. Asegúrese de que hay al menos un espacio de 20 cm por encima y al menos 5 cm a cada lado. NO ponga nada encima de la unidad.

El voltaje suministrado a la unidad deberá coincidir con el voltaje que está impreso en el panel posterior. Si tiene dudas al respecto, consulte a un electricista.

Elija con cuidado el emplazamiento para la instalación de la unidad. Evite colocarla donde le dé la luz solar directa o cerca de una fuente de calor. Evite también lugares sujetos a vibraciones y a polvo, calor, frío o humedad excesivos.

No sitúe la unidad sobre un amplificador ni sobre cualquier otro • aparato que genere calor.

No abra la carcasa porque podría causar daños en los circuitos o una descarga eléctrica. En caso de que se introduzca un objeto extraño en la unidad, contacte con su distribuidor o con un servicio técnico autorizado.

- Cuando desenchufe el cable de corriente de una toma de electricidad, tire siempre directamente del conector, nunca del cable.

No intente limpiar la unidad con disolventes químicos ya que podrían dañar el acabado. Utilice un paño limpio y seco.

Conserve este manual en un lugar seguro para futuras consultas.

Cuando la unidad está encendida, al encender una televisión cercana pueden aparecer líneas en la pantalla de la televisión, dependiendo de la frecuencia de la emisión de televisión. Esto no significa un mal funcionamiento de la unidad ni de la televisión. Si se ven tales líneas, aleje lo más posible esta unidad del aparato de televisión.

Mantenimiento

Si la superficie de la unidad se ensucia, limpiela con un paño suave o utilice un producto de limpieza líquido y neutro diluido. Asegúrese de secar completamente cualquier resto de fluido. No utilice disolvente ni alcohol ya que pueden dañar la superficie de la unidad.

Panel frontal

TEAC POWER PHONES SPREADS VOLUME ALH PHONE CII TUNES ALX IMPRESS INTEGRATED MPLIFIER N-2000 B C H I M A F

A Indicador de encendido "POWER"
B Botón de encendido
C Receptor de la señal del mando a distancia
D Salida de auriculares "PHONES"
E Selector de altavoces A/B "A/B SPEAKER"
F Indicador de altavoces A/B "A/B SPEAKER"
G Mando de volumen "VOLUME"

H Selector de señal "XLR"
1 Selector de señal "PHONO" (plato giradiscos)
J Selector de señal "CD"
K Selector de señal "TUNER" (sintonizador)
L Selector de señal "AUX" (auxiliar)
M Selector de señal "BYPASS" (paso de señal)
N Indicadores de estado de las entradas

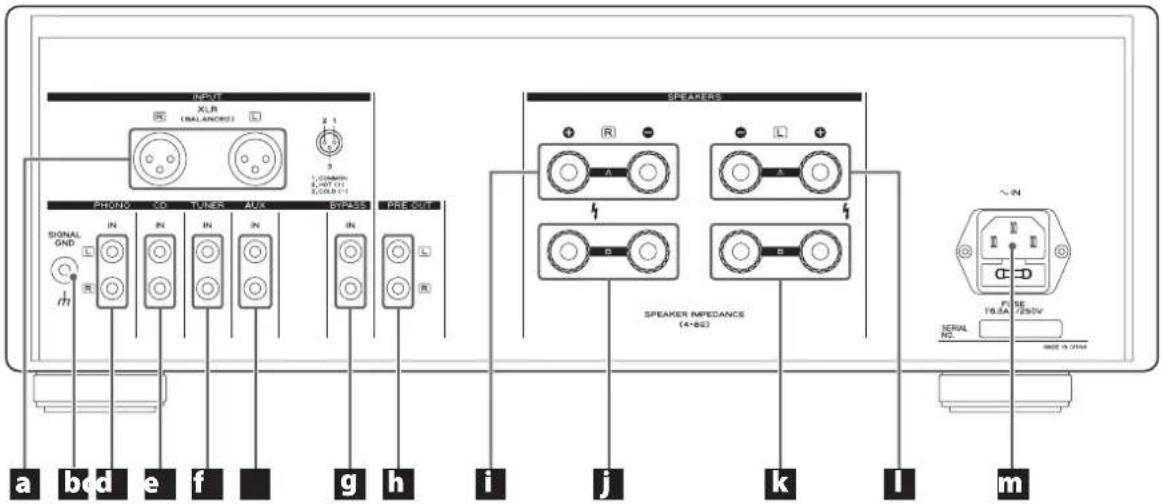

Panel posterior

INPUT XLR (BALANOS) 2 1 3 1:00000 4:00' (A) 5:00' (C) PHONE CO TUNER AUX BYRASS PRE OUT SIGNAL GND IN IN IN IN IN m a b d e f g h i j k l m SPEAKERS SPEAKER IMPEDANCE (4-62) ~IN TEN SERIAL NO. TYPE 78.5A 7/550V MODE IN CHINA

a Terminales de entrada de señal "XLR"
b Terminal de conxión a tierra
C Terminales de entrada de señal "PHONO" (plato giradiscos)
d Terminales de entrada de señal "CD"
e Terminales de entrada de señal "TUNER" (sintonizador)
f Terminales de entrada de señal "AUX" (auxiliar)
g Terminales de entrada de señal "BYPASS" (paso de señal)

h Terminales de salida "PRE OUT" (salida de preamplificador)
i Terminales de salida de altavoz canal derecho "R" (grupo A)
j Terminales de salida de altavoz canal derecho "R" (grupo B)
k Terminales de salida de altavoz canal izquierdo "L" (grupo B)
Terminalas de salida de altavoz canal izquierdo "L" (grupo A)
m Conector de entrada de corriente (con fusible)

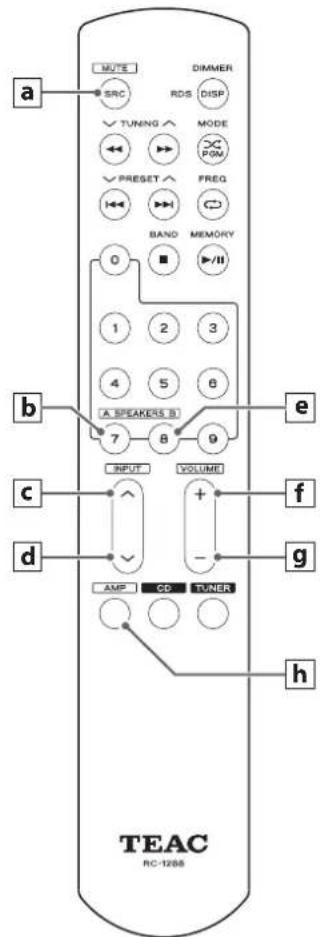

Mando a distancia

a MUTE SRC DIMMER RDS DISP TUNING MODE PRESET FREQ BAND MEMORY 0 ■ ▶/II 1 2 3 4 5 6 A SPEAKERS B 7 8 9 e INPUT VOLUME f + - d AMP CD TUNER h TEAC RC-1288

a MUTE (silenciamiento)
b Selector de altavoces (grupo A)
c INPUT ∧ (selector de entrada siguiente)
d INPUT ∨ (selector de entrada anterior)
e Selector de altavoces (grupo B)
f VOLUME + (subir el volumen)
g VOLUME - (bajar el volumen)
h AMP (amplificador)

Nota antes de utilizar al mando a distancia

Pulse el botón AMP para entrar en el modo de "amplificador" antes manejar la unidad usando el mando a distancia.

El rango de alcance efectivo del mando a distancia no es mayor de 10 metros y su ángulo de efectividad no es mayor de 30 grados.

Los botones que no se enumeran o se mencionan en el gráfico del mando a distancia no se utilizan para esta unidad. Es normal que no haya respuesta cuando los pulse.

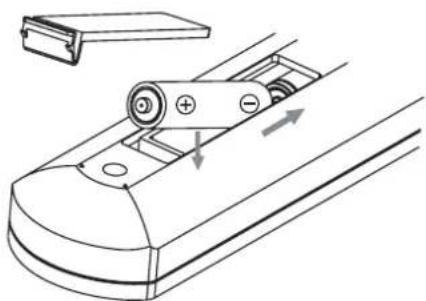

Instalación de las pilas

1 Abra la tapa del mando a distancia
2 Inserte dos pilas AAA. Asegúrese de que las pilas se insertan con sus polos positivo ⊕ y negativo ⊖ correctamente posicionados.
3 Cierre la tapa.

Encendido/Apagado

A continuación, pulse el botón POWER en el panel frontal para encender la unidad [■]. El indicador "POWER" del panel frontal se iluminará y la unidad está ahora en su modo de funcionamiento normal.

Para apagar la unidad, pulse el botón POWER en el panel frontal. El botón quedará en la posición de desactivación [☐]y el indicador de encendido y la unidad se apagarán. Desconecte el cable de corriente de la toma de electricidad cuando la unidad no se vaya a usar durante un largo periodo de tiempo.

Selector de entrada

Para seleccionar el terminal de entrada que desee utilizar, pulse el correspondiente botón selector de señal en el panel frontal o el botón INPUT ∧ o ∨ en el mando a distancia. Se iluminará el correspondiente indicador de estado de entrada.

Ajuste del volumen

El volumen se puede ajustar mediante el mando giratorio VOLUME del panel frontal de la unidad.

Para subir el volumen, gírelo hacia la derecha. Para bajar el volumen, gírelo hacia la izquierda.

También puede utilizar el botón VOLUME + o - en el mando a distancia para ajustar el volumen.

Usando el mando giratorio VOLUME o los botones VOLUME + y –, ajuste el volumen al mínimo antes de encender la unidad cada vez y después suba el nivel del volumen gradualmente para evitar daños a los altavoces.

Protección de salida

Cuando la salida del amplificador está sobrecargada, el relé del circuito de protección del amplificador se desconectará enseguida. Todos los indicadores del panel frontal se iluminarán al mismo tiempo y el volumen se bajará automáticamente. En ese momento, apague la unidad y elimine cualquier causa de sobrecarga. En aproximadamente 5 minutos, vuelva a encender la unidad para comprobar si funciona con normalidad.

Selección de ALTAVOCES A/B

Pulse el botón [A SPEAKERS B] del panel frontal o del mando a distancia y a continuación elija el selector de salida A o B. Si los indicadores A y B del panel frontal están ambos encendidos, significa que ambos grupos de altavoces, A y B, tienen salida. Si solamente uno de los indicadores está encendido, A o B, significa que el otro grupo de altavoces está desactivado.

Silenciamiento (MUTE)

Pulse el botón MUTE en el mando a distancia para silenciar la salida de sonido por los altavoces conectados a la unidad. Mientras el sonido esté silenciado, "MUTING" parpadeará en la pantalla.

Mientras esté en el modo de silenciamiento, pulse otra vez el botón MUTE en el mando a distancia para regresar al modo de reproducción normal.

Solución de posibles fallos Espec

Si experimenta algún problema con la unidad, por favor tómese unos momentos para mirar la información que viene a continuación antes de solicitar una reparación. Si el problema persiste, póngase en contacto con su distribuidor o con el servicio técnico/de atención al cliente de TEAC (los encontrará en la contraportada).

No hay corriente

→ Compruebe la conexión a la toma de electricidad. Compruebe y asegúrese de que la toma de electricidad no es una toma con interruptor y que, si lo es, el interruptor está activado. Asegúrese de que llega corriente a la toma de electricidad enchufando en ella otro aparato como por ejemplo una lámpara o un ventilador.

El mando a distancia no funciona.

→ Pulse el interruptor de encendido/apagado (POWER) de la unidad principal para encenderla.
→ Si las pilas están gastadas, cámbielas.
→ Dentro del rango especificado de 10 m, apunte con el mando a distancia directamente hacia el panel frontal de la unidad.
→ Quite cualquier obstáculo que haya entre el mando a distancia y la unidad principal.

No hay sonido

→ Compruebe la conexión al amplificador.
→ Compruebe el funcionamiento del amplificador.
→ La función de silenciamiento (MUTE) está activada. Pulse el botón MUTE. Seleccione la fuente de entrada correcta.
Se ha activado la Protección de Salida. Apague la unidad, compruebe las posibles causas (por ejemplo, cables de altavoces corticircuitados o altavoces conectados con una impedancia incorrecta) y resuelva el problema. Espere 5 minutos antes de volver a encender la unidad.

caciones

Sección del amplificador

Salida de potencia	125 W + 125 W (8 Ω)
	180 W + 180 W (4 Ω)
Respuesta de frecuencias	10 Hz - 30 KHz (-0.5 dB)
Relación señal/ruído	102 dB (ponderados A)
Distorsión armónica total	0.01 % o inferior
Sensibilidad de entrada	280 mV/47 KΩ

General

Requerimientos de alimentación.	CA 230 V 50 Hz
Consumo de corriente (nominal)	330 W
Dimensiones (ancho x alto x profundo)	435 x 154 x 403 mm
Peso	14.0 kg
Temperatura de funcionamiento	+5°C - +35°C
Humedad de funcionamiento	5% - 85% (sin condensación)
Temperatura de almacenamiento	-10°C - +55°C

Accesorios

Cable de corriente x 1

Mando a distancia x 1

Pilas AAA x 2

Tarjeta de garantía x 1

Manual de usuario x 1

El diseño y las especificaciones están sujetos a cambios sin previo aviso. El peso y las dimensiones son aproximados. Las ilustraciones pueden diferir ligeramente de los modelos de producción.
