MODE D'EMPLOI AI-2000 TEAC

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

N'exposez pas cet appareil aux gouttes ni aux éclaboussures.

Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.

N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.

L'appareil tire un courant nominal de veille de la prise secteur • quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation

La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.

- Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.

Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.

- PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les par des modèles identiques ou équivalents.

Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEF), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Pb, Hg, Cd

Sommaire Avant d'utilis

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité.

Avant d'utiliser l'unité 11

Identification des parties 12

Fonctionnement de base 14

Guide de dépannage 15

Caractéristiques techniques 15

l'unité

À lire avant utilisation.

En raison du poids de l'unité, prenez garde à ne pas vous blesser • quand vous la déplacez. Faites vous aider si nécessaire.

Pour protéger les meubles susceptibles d'être rayés, vous pouvez ● mettre sur les pieds les patins en feutre livrés avec l'unité.

Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour la ventilation. Les ouvertures de ventilation ne doivent pas être couvertes. Veillez à ce qu'il y ait un espace d'au moins 20 cm au dessus de l'unité et d'au moins 5 cm de chaque côté. Ne placez RIEN sur l'unité.

La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur la face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

Choisissez soigneusement l'emplacement de votre unité. Évitez • de l'exposer directement aux rayons solaires ou à une source de chaleur. Évitez aussi les endroits sujets aux vibrations, à une poussière excessive, à la chaleur, au froid et à l'humidité.

Ne placez pas l'unité sur un amplificateur ou tout autre appareil • générant de la chaleur.

N'ouvrez pas le boîtier car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur ou le service après-vente.

Quand vous débranchez le cordon d'alimentation de la prise • secteur, tirez toujours la prise, jamais le cordon.

N'essayez pas de nettoyer l'unité avec des dissolvants chimiques, cela peut endommager la finition. Utilisez un chiffon propre et sec.

Conservez ce mode d'emploi dans un endroit sûr pour référence • ultérieure.

Quand cet appareil est en service, allumer un téléviseur à proximité peut entraîner l'apparition de lignes sur l'écran de celui-ci, en fonction de la fréquence de la télédiffusion. Ce n'est pas un mauvais fonctionnement de l'unité ni du téléviseur. Si vous voyez de telles lignes, éloignez l'unité du téléviseur.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un savon liquide neutre dilué. Veillez à enlever tout liquide. N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.

Face avant

TEAC POWER PHONES SPREADS A S VOLUME XLH PHONE CII TUNER ALX MPASS INTEGRATED MPLIFIER N-2000 B C H I M A F

A Voyant d'alimentation POWER
B Interrupteur d'alimentation POWER
C Récepteur de télécommande
D PHONES (prise casque)
E Sélecteur d'enceintes A/B SPEAKER
F Voyant de sélection d'enceintes A/B SPEAKER
G Bouton de VOLUME

H Sélecteur de signal XLR
1 Sélecteur de signal PHONO
J Sélecteur de signal CD
K Sélecteur de signal TUNER
L Sélecteur de signal AUX
M Sélecteur de signal BYPASS
N Témoins d'entrée

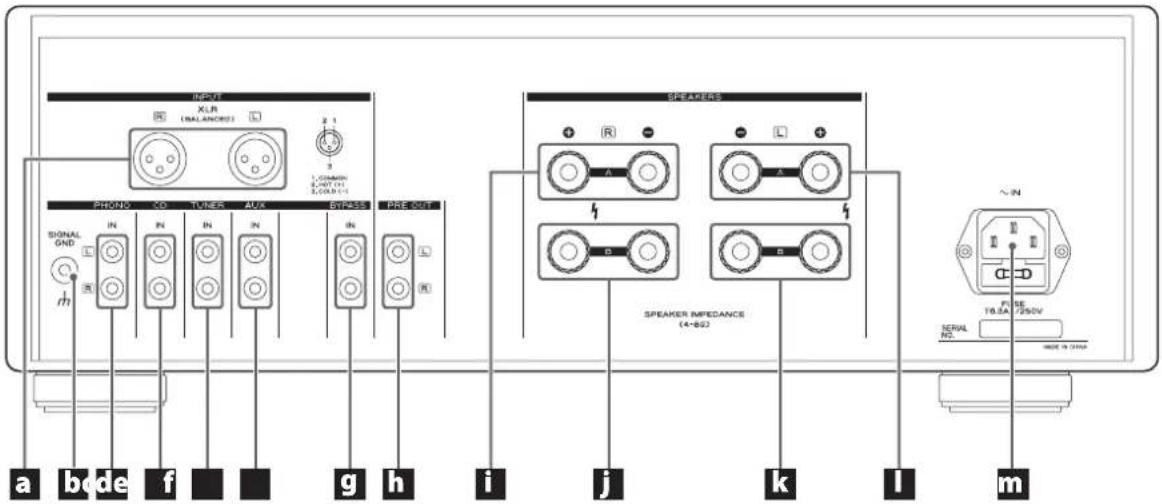

Face arrière

INPUT XLR (BALANOS) 2 1 3 1:COMM 2:00' (A) 3:COM (C) PHOPO XO TUNER AUX BYPASS PRE OUT SIGNAL GND IN IN IN IN IN m a b de f g h i j k l m SPEAKERS SPEAKER IMPEDANCE (4-62) ~IN TEN SERIAL NO. MODE IN CNTN

Prises XLR d'entrée de signal
b Borne de masse
Prises d'entrée de signal PHONO
d Prises d'entrée de signal CD
e Prises d'entrée de signal TUNER
f Prises d'entrée de signal AUX
g Prises d'entrée BYPASS

h Prises de sortie de préampli
Borne de sortie du canal droit pour enceinte (groupe A)
Borne de sortie du canal droit pour enceinte (groupe B)
k Borne de sortie du canal gauche pour enceinte (groupe B)
Borne de sortie du canal gauche pour enceinte (groupe A)
m Embase d'alimentation secteur (avec fusible)

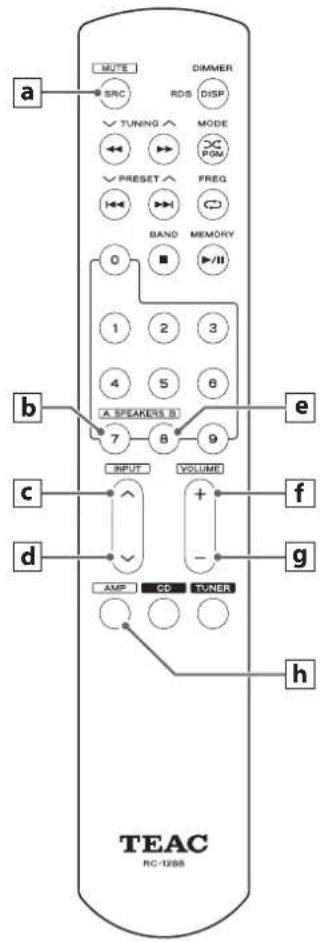

Télécommande

MUTE SRC DIMMER RDS DISP TUNING MODE PRESET FREQ BAND MEMORY 0 ■ ▶/II 1 2 3 4 5 6 A SPEAKERS B 7 8 9 INPUT VOLUME + - AMP CD TUNER a b c d e f g h TEAC RC-1288

a MUTE (coupure du son)
b Sélecteur d'enceintes (groupe A)
c INPUT ∧ (sélecteur d'entrée suivante)
d INPUT ∨ (sélecteur d'entrée précédente)
e Sélecteur d'enceintes (groupe B)
f VOLUME +
g VOLUME -
h AMP

Note avant utilisation de la télécommande

Appuyez sur la touche AMP pour passer en mode AMP avant de ● piloter l'unité depuis la télécommande.

La portée de fonctionnement de la télécommande ne dépasse pas • 10 m et un angle de 30 degrés.

Les touches qui ne sont ni listées ni mentionnées dans le schéma de la télécommande ne servent pas pour cette unité. Il est donc normal qu'il n'y ait aucune réponse quand vous appuyez sur celles-ci.

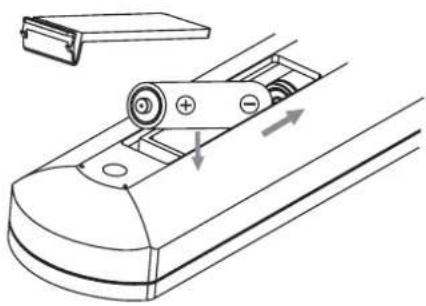

Mise en place des piles

1 Ouvrez le compartiment des piles de la télécommande.
2 Insérez deux piles AAA. Assurez-vous que les piles sont insérées avec les pôles plus ⊕ et moins ⊖ correctement orientés.
3 Refermez le compartiment.

Mise sous/hors tension

Branchez le cordon d'alimentation et le câble de signal de l'unité. Ensuite, appuyez sur l'interrupteur d'alimentation POWER de la face avant pour allumer l'unité [■]. Le voyant d'alimentation de la face avant est allumé et l'unité est maintenant en mode de fonctionnement normal.

Pour éteindre l'unité, appuyez sur l'interrupteur d'alimentation POWER en face avant. L'interrupteur est en position off [☐], le voyant d'alimentation puis l'unité s'éteignent. Débranchez le cordon d'alimentation de la prise secteur quand l'appareil reste inutilisé durant une longue période.

Changement d'entrée

Pour sélectionner le port d'entrée que vous souhaitez utiliser, appuyez sur la touche de sélection du signal correspondant en face avant ou sur une des touches INPUT ∧ ou ∨ de la télécommande. Le voyant correspondant à cette entrée s'allume en conséquence.

Réglage du volume

Vous pouvez régler le volume avec le bouton VOLUME en face avant de l'unité.

Pour augmenter le volume, tournez le bouton dans le sens horaire. Pour diminuer le volume, tournez le bouton dans le sens anti-horaire. Vous pouvez aussi utiliser les touches VOLUME + ou - de la télécommande pour régler le volume.

Avec le bouton VOLUME ou les touches VOLUME + et -, réglez à chaque fois le volume au minimum avant d'allumer l'unité puis montez-le progressivement pour éviter d'endommager vos haut-parleurs.

Protection de sortie

Quand la sortie de l'amplificateur de puissance est saturée, le relais du circuit de protection de l'amplificateur de puissance se coupe instantanément. Tous les voyants de la face avant s'allument en même temps et le volume est automatiquement abaissé. À cet instant, éteignez l'unité et supprimez toute cause de saturation. Après environ 5 minutes, rallumez l'unité et vérifiez son bon fonctionnement.

Sélection d'enceintes A/B SPEAKER

Appuyez sur la touche [A SPEAKERS B] de la face avant ou de la télécommande, et choisissez les sorties A ou B. Si les témoins A et B sont tous deux allumés en face avant, cela signifie que la sortie se fait à la fois par les enceintes A et B. Si seul un témoin A ou B de la face avant est allumé, c'est que les autres enceintes sont coupées.

Coupure du son

Appuyez sur la touche MUTE de la télécommande pour couper le son produit par les enceintes connectées. Quand le son est coupé, le voyant de la source d'entrée sélectionnée clignote.

En mode Mute (son coupé), appuyez à nouveau sur la touche MUTE de la télécommande pour revenir au mode de lecture normal.

Guide de dépannage Caracté

Si vous rencontrez des problèmes avec l'unité, veuillez prendre un moment pour parcourir ce tableau avant de solliciter une réparation. Si le problème persiste, contactez votre revendeur ou le service clientèle/technique de TEAC (coordonnées au dos de la couverture).

Pas d'alimentation.

Vérifiez le branchement à la prise secteur. Vérifiez et assurez-vous que la source d'alimentation n'est pas une prise commutée et, si c'est le cas, qu'elle est en service. Vérifiez que la prise délivre bien du courant en y branchant un autre appareil tel qu'une lampe ou un ventilateur.

La télécommande ne fonctionne pas.

→ Appuyez sur la touche POWER de l'unité pour l'allumer.
→ Si les piles sont épuisées, changez-les.
→ Dans les limites de la portée de 10 m, pointez la télécommande directement vers la face avant de l'unité.
→ Retirez tout obstacle entre la télécommande et l'unité.

Pas de son

→ Vérifiez le branchement à l'amplificateur.
→ Vérifiez le fonctionnement de l'amplificateur.
→ La coupure du son (Mute) est activée. Appuyez sur la touche MUTE. Sélectionnez la source correcte.
La protection de sortie s'est activée. Éteignez l'unité, recherchez les causes possibles (par ex. des câbles d'enceinte en court-circuit, la connexion d'enceintes de mauvaise impédance) et résolvez le problème. Attendez 5 minutes avant de rallumer.

tiques techniques

Section amplificateur

Puissance de sortie.	125 W + 125 W (8 Ω)
	180 W + 180 W (4 Ω)
Réponse en fréquence	10 Hz - 30 kHz (-0,5 dB)
Rapport signal/bruit	102 dB (pondération A)
Distorsion harmonique totale	0,01 % ou moins
Sensibilité d'entrée	280 mV/47 kΩ

Générales

Alimentation électrique.	CA 230 V, 50 Hz
Consommation électrique (nominale).	330 W
Dimensions (L x H x P).	435 x 154 x 403 mm
Poids	14,0 kg
Température de fonctionnement	+5°C - +35°C
Hygrométrie de fonctionnement... 5% - 85% (sans condensation)
Température de fonctionnement	-10°C - +55°C

Accessoires

Cordon d'alimentation x 1

Télécommande x 1

Pile AAA x 2

Carte de garantie x 1

Mode d'emploi x 1

- Conception et caractéristiques techniques sont sujettes à changements sans préavis. Le poids et les dimensions sont des valeurs approchées. • Les illustrations peuvent légèrement différer des modèles de • production.
