GEBRUIKSAANWIJZING AH273150 GAGGENAU

Gebruiksmogelijkheden

Gebruik met luchtafvoer

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
Dekeukenblijftin grotematevrijvanvet enreuk.

Gebruik met circulatielucht

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren op de LASTE pagina.
De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze door het vetfilter en het filter met actieve kool gereinigd maar de keuken terug.
Het vetfilter neemt de vettige bestanddelen van de keukenwasm op.
- Het filter met actieve kool binds de reukstoffen.

Vór het eerste gebruik

Belangrijke aanwijzingen

Deze afzuigkap voldoet aan de geldende verilgheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Wanner de aansluitkabel van dit appar-. raat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalificierde person, om gevaren te voorkomen.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.

Vór het eerste gebruik

Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v.
patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去n altijd+zijn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedieren van de afzuigkap Filter en onderhoud

De keukenwasem worden op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minutes na het einde van het koken.

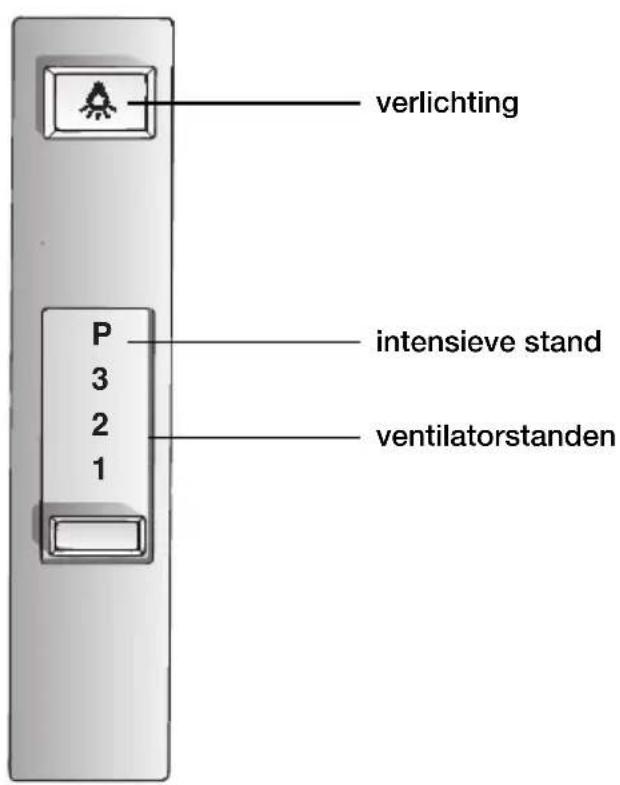

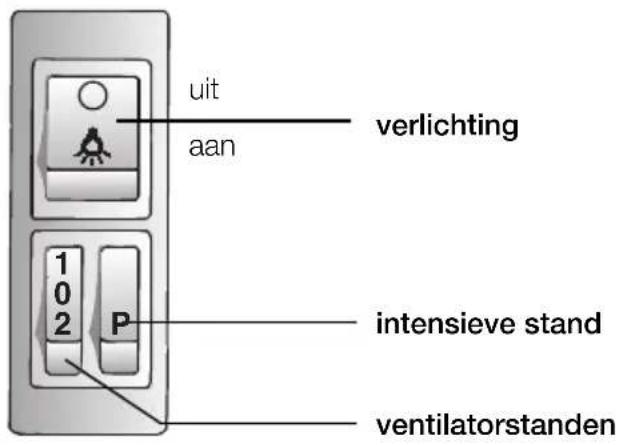

Bedieningselementen van de verschillende modellen

N.B.: de verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanner het uitschuifbaar gedeelte maar binnen is geduwd.

Voor het opnemen van de vettige bestanddelen van de keukenwasem können verschillende vetfilters worden gebruikt.

Vlies-vetfilter

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkking van afzuigkap nadelig worden beinvloed.

Belangrijk:

Door het opijdervangen van het vliesvetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Gebruik uitsluitend originele filters.

Bij normala gebruik (1 tot 2 eer per dag) moet het vlies-vetfilter na 8 tot 10 weken worden verrangen. Bij bedrukte vlies-vetfilters uiterlijk wonneer de gekleurde opdruk onuidelijk worden.

Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

Afvoer van het oude vlies-vetfilter:

Vlies-vetfilters bevatten geen schadelijke stoffen. Ze können tot compost worden verwerkt en als gft-afval worden afgevoerd.

Filter en onderhoud

Metalen vetfilter

De filtermat bestaat uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkking van afzuigkap nudelig worden beinvloed.

Belangrijk:

Het metalen vetfilter opijd reinigen.

Reinigen van het metalen vetfilter:

Bij normala gebruik (1 tot 2 uur per dag) moet het metalen vetfilter na 8 tot 10 weken worden gereinigd.

• Het reinigen kanplaatsvinden in de vaatwasmachine.
  Daar bij kan een lichte verkleuring optreden.

Belangrijk:

Een sterk verzadigd metalen vetfilter nicht samen met vaatwerk reinigen.

Bij het met de hand reinigen, filtermat in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en latent afdruipen.
Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd

Uit- en inbouwen van het vetfilter

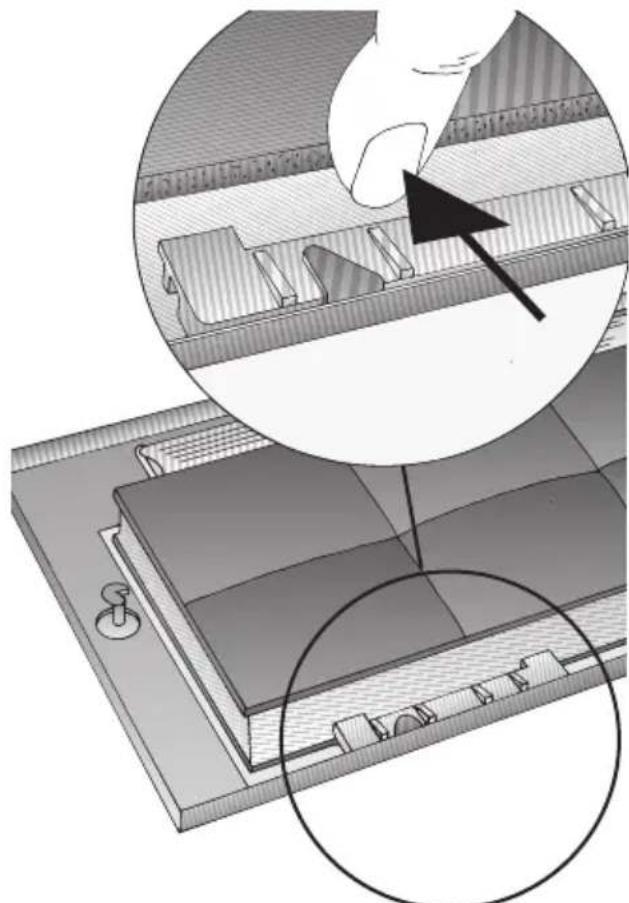

Bij afzuigkappen met een filtermat:1.

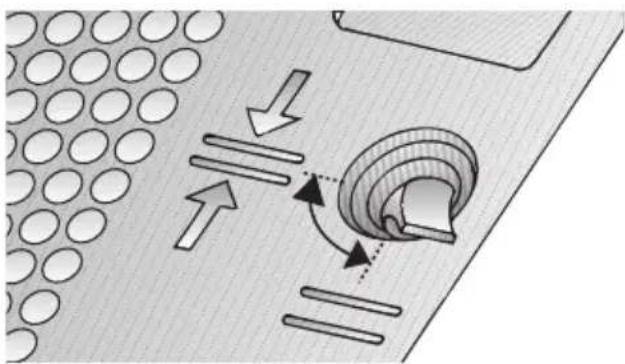

Draai de handgrepen links en rechts op het filterrooster.

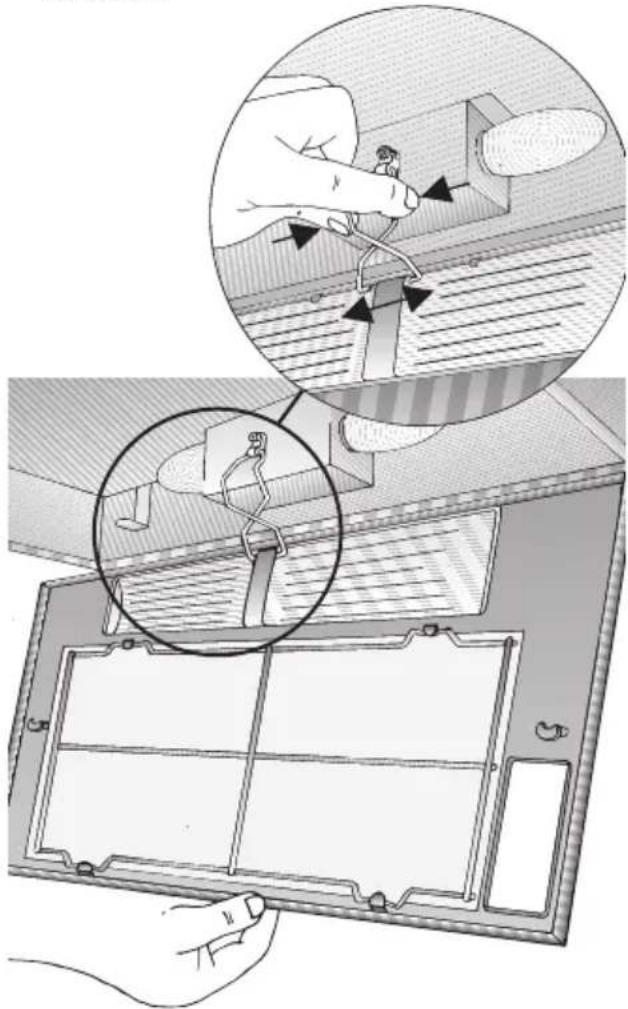

1. Druk de borgveer in en verwijder het filterframe.

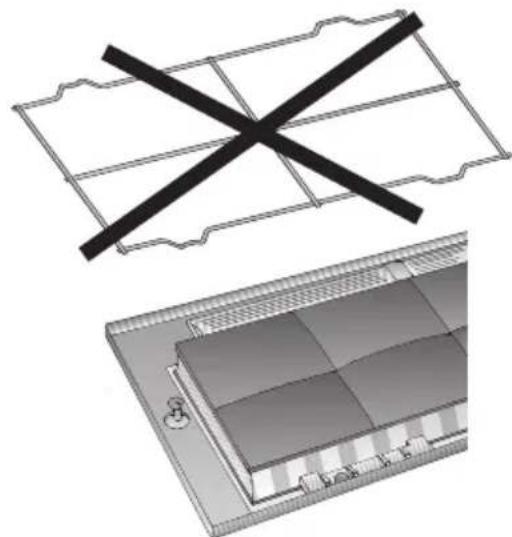

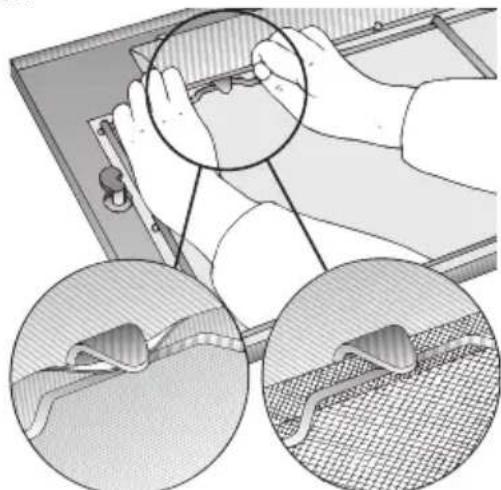

3.Verwijder het draadrooster en verrang de filtermat.

1. Monteer het filterframe in omgekeerde volgorde.
   De borgveer weeanbrengen.
   De vergrendeling van het filterframe moet links en rechts vastzitten!

Filter en onderhoud

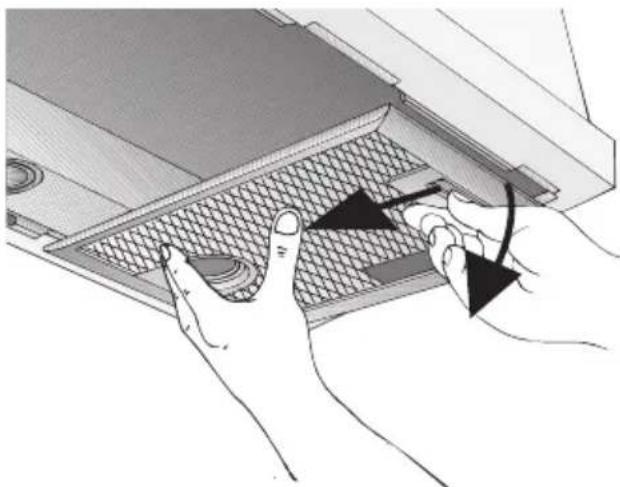

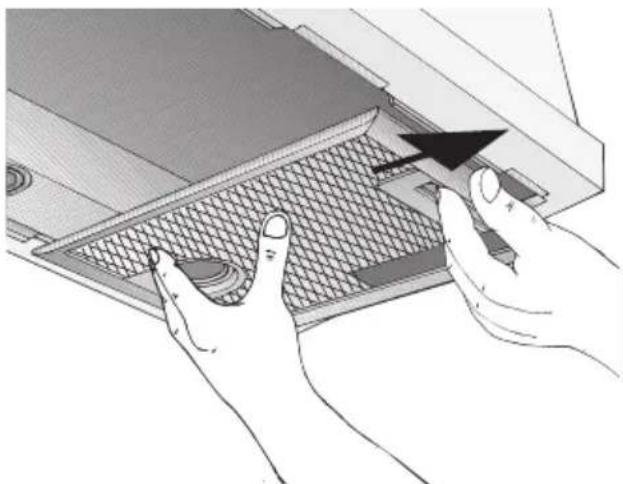

Bij afzuigkappen met twee filtercassettes:

Attentie: De halogeenlampen要去en uittgeschakeld en afgekoeld zich.

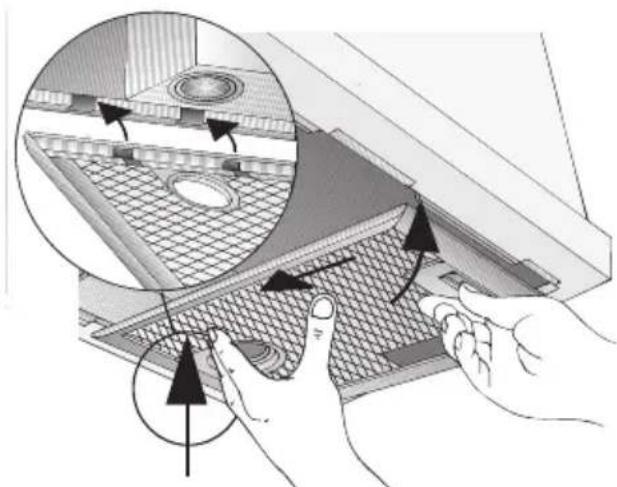

1. Druk de vergrendeling op de vetfilters in de pijlichting in en klap het vetfilter eerstiets maar onderen. Maak hem los door hem maar u toe te trekken.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Actieve-koolfilter

Uit- en inbouwen van het actievekoolfilter

Bij afzuigkappen met een filtermat:

1. Uitbouwen van het filter, zie Vetfilter. Het draadrooster is bij inbouw van een actieve-koolfilter Niet nodig.

1. Leg het actieve-kooffilter op de filtermat en klem hem vast.

1. Monteren van het filterframe. Zie Vetfilter.

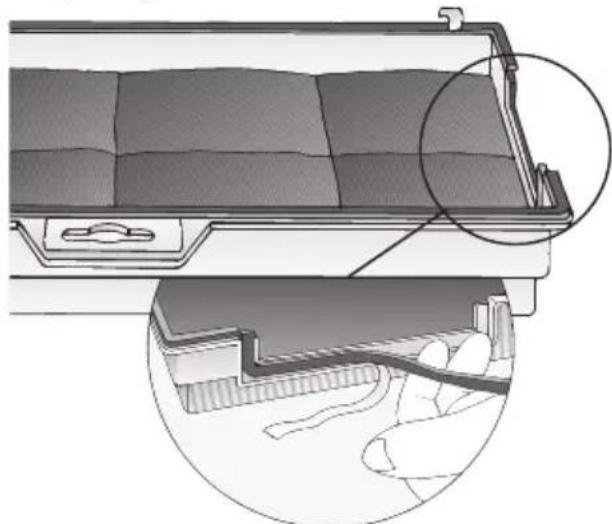

Bij afzuigkappen met twee filtercassettes:

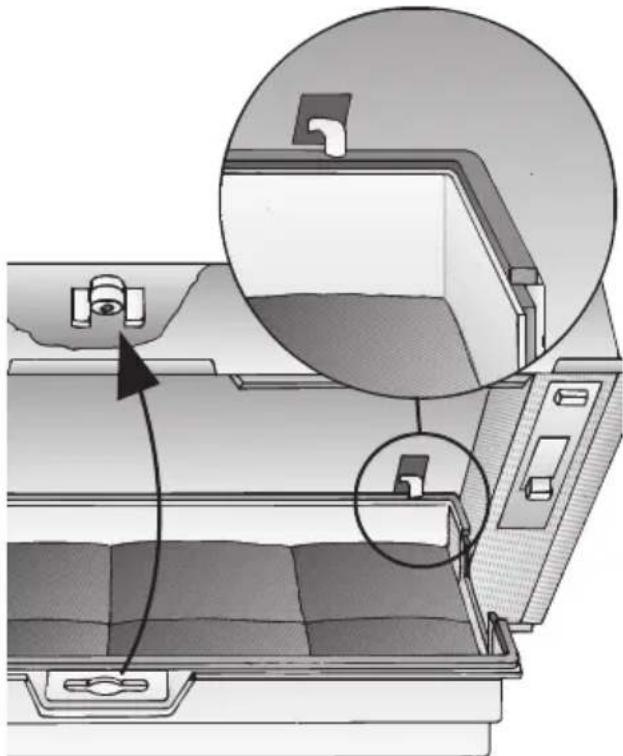

1. Verwijder de filtercassette. Zie vetfilter.

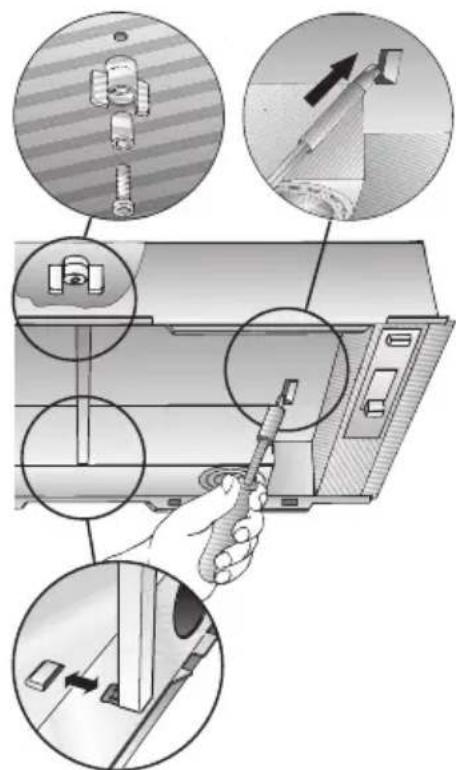

2. Steek de schroef door de vleugelmoer en de huls en draai de schroef vast in het midden van het tussenschot (alleen nodig bij de eerste montage). Schroef, huls en vleugelmoer zijn bijgevoegd bij het actieve-koolfilter.
3. Druk met een schroevendraier de twee lippen op het tussenschot maar binnen. Als er een afstandsrail is ingebouwd,要去 u deze verwijdersen.

1. Plak het actieve-koolfilter af met de bij-gevoegde afldichtstrook.

1. Plaats het actieve-koolfilter gegen de achterkant, klap hem omhoog en zet hem in het midden vast met de vleugelmoer.

Als u de afstandsrail hebt verwijderd, moet u deze wee aanbrengen.

1. Breng de twee filtercassettes wee aan. Uitbouwen:

Het uitbouwen gebeurt in omgekeerde volgorde.

Vervangen van het actieve-kooffilter:

Bij normala gebruik (dagelijk 1 à 2 uur) moet het actieve-kooffilter ongeveer 1x per一年多 worden verrangen.

Het actieve-koolfilter is verkrijgbaar in de VAKHANDEL (zie Extra toebehoren op de的那一 ste pagina).

Gebruikuitsluitend originele filters. Dit waarborgt een optimale werking.

Afvoeren van het oude actieve-kooffilter:

Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können bij het gewone huisvul worden gedaan.

Reiniging en onderhoud

Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.

Bij het verwangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de bereikbare delen van hetuis verwijderen. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de afzugkap een heet awassopje of een zacht glasreinigingsmiddel.
Gebruik bij sterkere (oudere) verruiling een ruitenreinigingsmiddel.
Vastgekoekt vuil nicht loskrabben, maar inweken met een vochtige doeK.
Geenschuurmiddelen gebruiken.

Attentie: De bedieningstoetsen uitsluitend reinigen met een mild afwassopje en een zachte, vochtige doeK.

Gelakte, aluminium en kunststof oppervlakken:

• Geen schurende middelen of schuursponsjes gebruiken.
  Geen droge doeken gebruiken.
• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  N.B.: alcohol (spiritus) nicht op kunststof oppervlakken gebruiken, anders kunnen doffe plekken ontstaan.
  Voorzichtig! Keuken voldoende ventileren, geen open vuur.

Vervangen van de lampen

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.
2. Verwijder het filterframe. Zie Vetfilter.

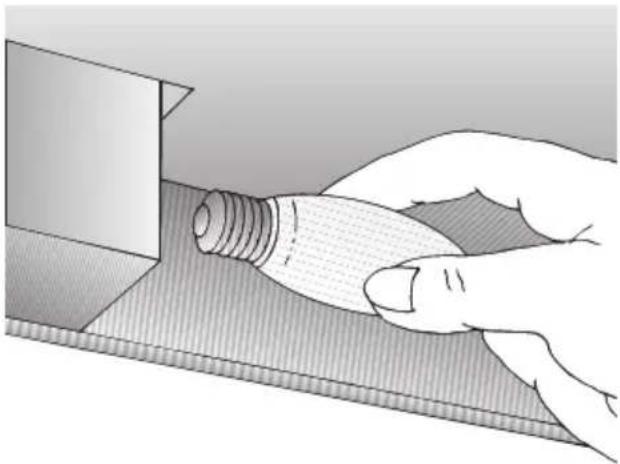

3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Monteren van het filterframe. Zie Vetfilter.

StoringenReiniging en onderhoud

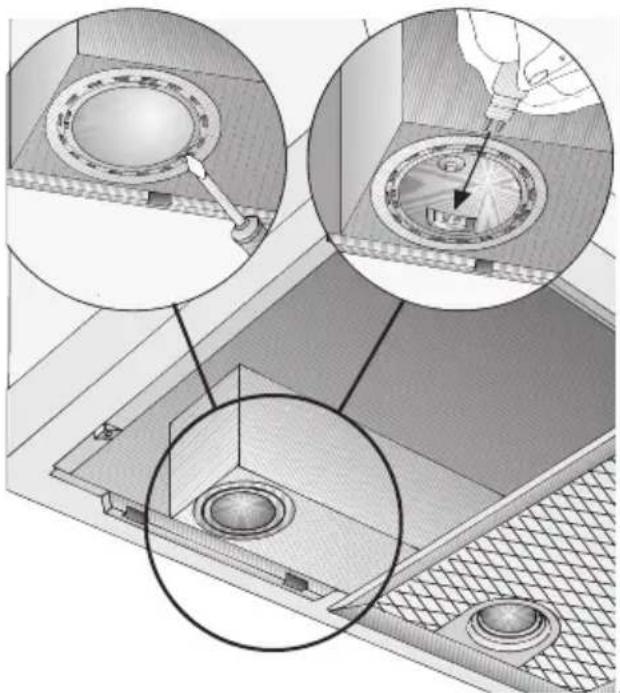

Halogenlampen:

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit tschakelen.

De halogeengloeilampen worden
zeer heet tijdens het gebruik. Ook nadat
ze zich uitgeschakeld bestaat er nog
enige是怎样
verbrandingsgevaar.

1. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks. Afb. 4.
2. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Let op: plugfitting. Afb. 5.
Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring wee aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Bij eventuele vragen of storingen kurz u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-Nr.FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer+kunnen waardevolle materialen opnieuw worden gezruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zichen milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.

De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.

De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 650 mm.

Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.

Hoe kleiner de afstand tussen wasemaf-zuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskook-apparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.

De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.

Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm

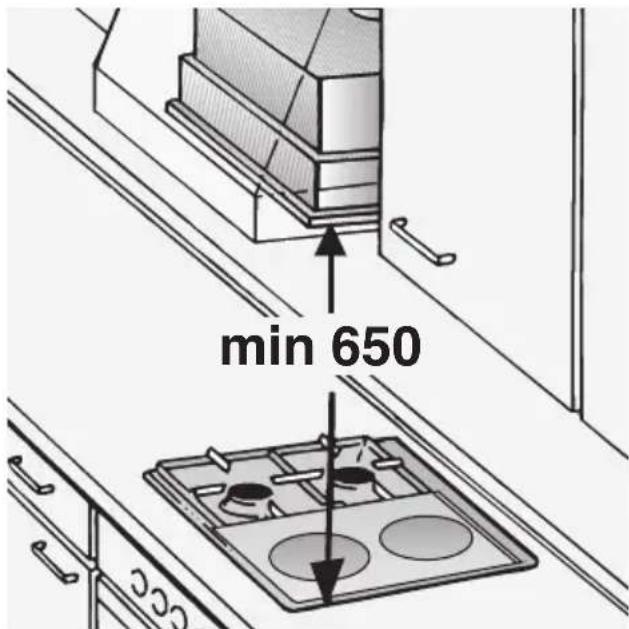

Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzigkap: 650 mm.

Afzuigkap met luchtafvoer

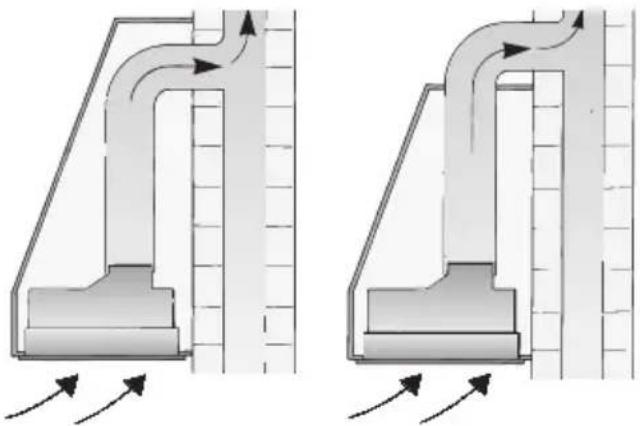

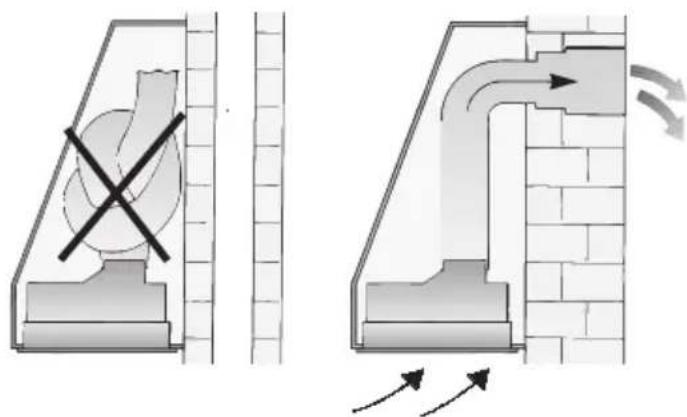

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Dit kan worden bereikt als verbrandingslucht kan worden toegevoerd door nichtafsluitbare openingsen, bijvoorbeeld in deuren, ramen, luchttoevoer- en luchtafvoermuurkasten of door andere technische maatregelen zoals wederzijdse vergrendeling en dergelijkke.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Bij de afvoer van lucht要去en de voorschriften van de bevoegde instanties in acht worden genomen.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-murkast worden gebruikt.

Verbinding tussen wasemafzuigkap en telescoop-murkast:

met een luchtafvoerslang of -buis.

Bij gebruik met luchtafvoer要去 een terugslagklep worden ingebouwd in de afzuigkap, indien deze Niet aanwezig is in de luchtafvoerbuis of muurkast. Als er geen terugslagklep bij het apparaat is geleverd, kan deze bij de vakhandel worden aangeschäft (zie Extra toebehoren op de LAST pagina).

Monteren van de terugslagklep

De twee pennen van de terugslagklep in de gaten van het afvoerluchtansluitstuk of van de luchtafvoeropening steken.

Voor de montage controleren of het opschrift/stempel zich aan de buitenkant bevindt.

Voor de montage

Optimale werking van de afzuigkap:

Korte, gladde luchtafvoerbuis.
Zo min möglichk bochten in de buis.
Zo groot möglichke buisdiameter (opti-
maal 150 mm O) en zo groot möglichke
buisbochten.
Ronde buizen:

Onze aanbeveling:uitvoering met een motor: binnendiameter minimaal 120~mm uitvoering met twee motoren: binnendiameter minimaal 150~mm

Rechthoekige kanalen moeten een
inwendige doorsnede hebben die gelse
jkwaardig is aan die van Ronde buizen
met 120/150 mm binnendiameter.

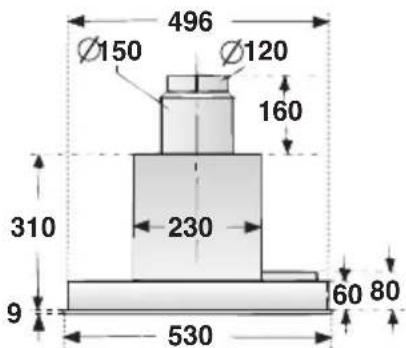

120 mm ca. 113 cm²
150 mm ca. 177 cm²
Bij afwijkende buisdiameters: aufdicht strips gebruiken
Bij gebruik met luchtafvoer zorgen voor voldoende luchttoevoer.

Buisaansluiting

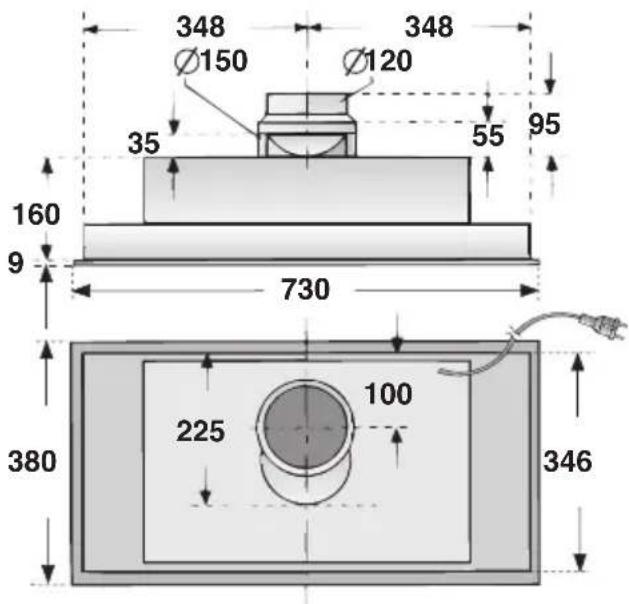

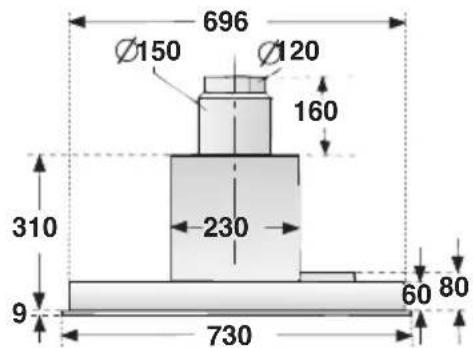

Afzuigkappen met luchtafvoeropening 120 mm:

Luchtafvoerbuis 100 mm

Verloopstuk (zie Speciaal toebehoren op de LASTE pagina) op het luchtafvoeraansluitstuk steken en.daaraan de luchtafvoerbuis bevestigen.

Luchtafvoerbuis 120 mm

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen.

Afzuigkappen met luchtafvoeropening 150 mm:

Luchtafvoerbuis 120 mm

Verloopstuk (zie Extra toebehoren op de)[-staerde pagina] bevestigen op de luchtafvoeropening.
Luchtafvoerbuis bevestigen op het verloopstuk.

Luchtafvoerbuis 150 mm

Luchtafvoerbuisrechtstreeks op deluchtafvoeropening bevestigen.
Als er een terugslagklep is gemonteerd, controlleren of deze goed werkt.

Afzuigkappen met rechthoekige luchtafvoeropening:

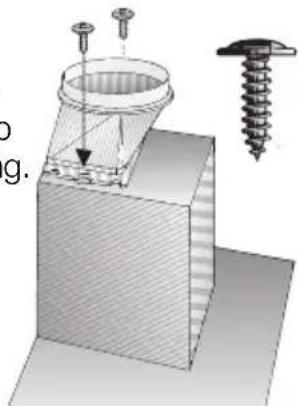

Het bijgevoegde luchtafvoeraansluits-tuk vastschroeven op de luchtafvoeropening.

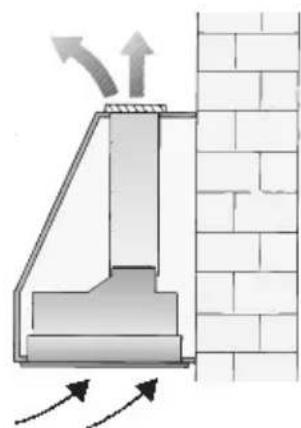

Gebruik met circulatielucht

De door een extra actieve-koolfilter gereinigde lucht worden teruggeleid in het vertrek.
Bij gebruik met circulatielucht要去 de luchtafvoeropening worden afgeschermd door een beschemrooster (zie Extra toebehoren op de LASTE pagina) om mechanische of elektrische bevaren te voorkomen.

Elektrische aansluiting

De afzuigkap mag uitsluitend worden aangesloten op een stopcontact met randaarde dat volgens de voorschriften is geinstallerd. Het stopcontact met randaarde dient zo zich möglich bij het apparaat te worden aangebracht en dient toegankelijk te+zijn. Als het stopcontact na de montage van de afzuigkap Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht in de huisinstallatie. Als stroomonderbreker gelden schakelaars met een contactopening van meer dan 3mm en uitschakeling voor alle polen. Hiertoe behoren veiligheidssschakelaars en zekeringen.

Bij reparations moet het gehele apparaat stroomloos worden gemaakt.

Reparaties mogen uitsluitend door een vakman worden uitgevoerd.

Wanner de aansluitkabel van dit appar-. raat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalifi- ceerde persoon, om gevaren te voorkomen.

Door ondeskundige reparations können er aanzienlijke gezaren ontstaan voor de gebruiker.

Lenght van de aansluitkabel: 1,20 m.

Elektrische gegevens:

De elektrische gegevens vindt u binnen in het apparaat op het typeplaatje; hiertoedient u het filterframe te verwijderen.

Nooit in de luchtafvoeropening vrijpen.

Dit apparatus voldoet aan de EG-radioontstoringsvoorschriften.

Inbouwen

De afzuigkap is zeer geschikt voor inbouw in schoorstenen en rookvangers.

Voor een optimale afzuigwerking

(vooral belangrijk bij kookeilanden:

De afzuigkap zo hoog möglichk in de ombouw monteren.
De ombouw moet het gehele kookvlak bedekken.

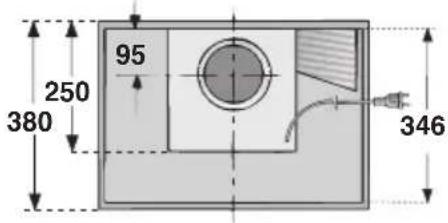

Voor de inbouw要去en afhankelijk van de variant de volgende uitsparingen beschikbaar zijn:

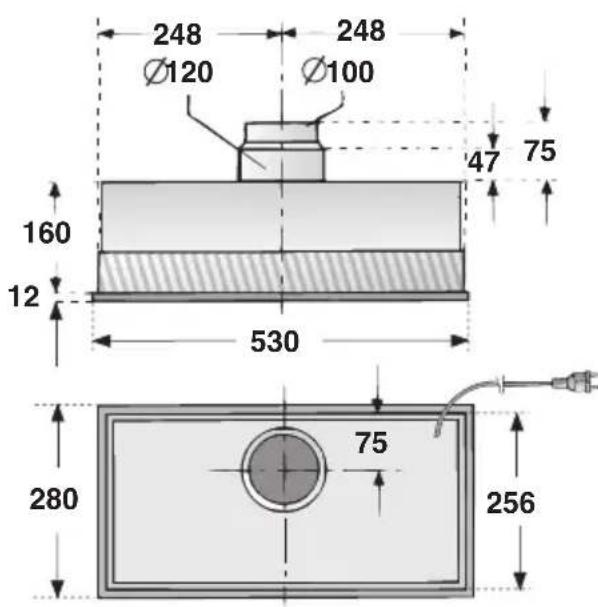

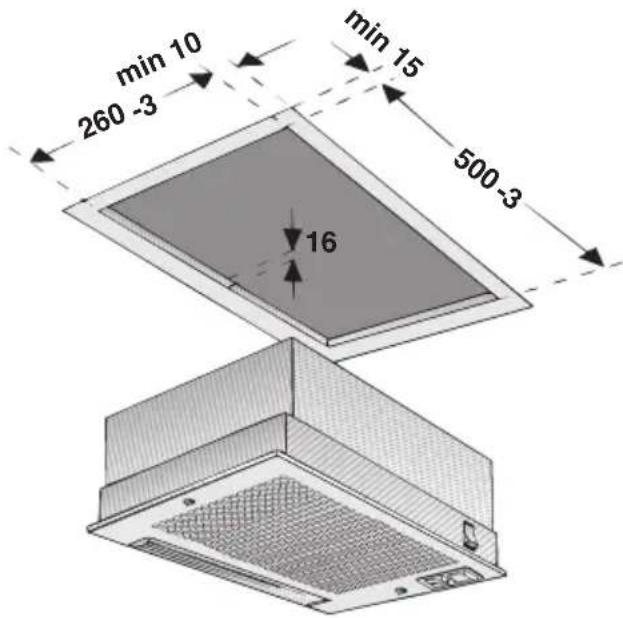

Afzuigkap met wipschakelaar, 53 cm breed, 1 motor:

Inbouwen

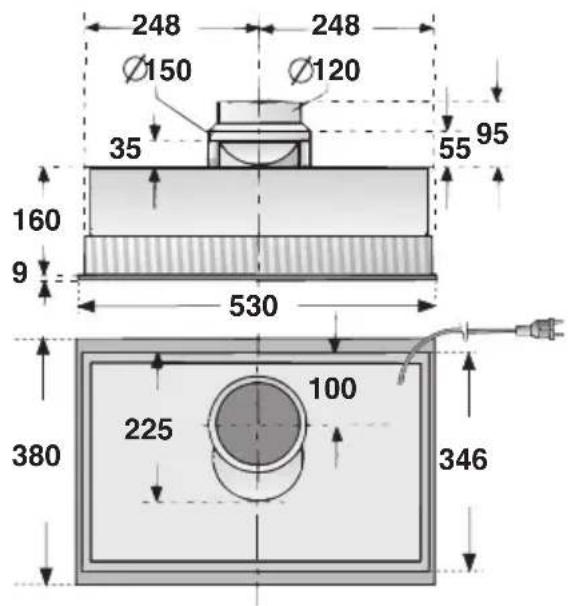

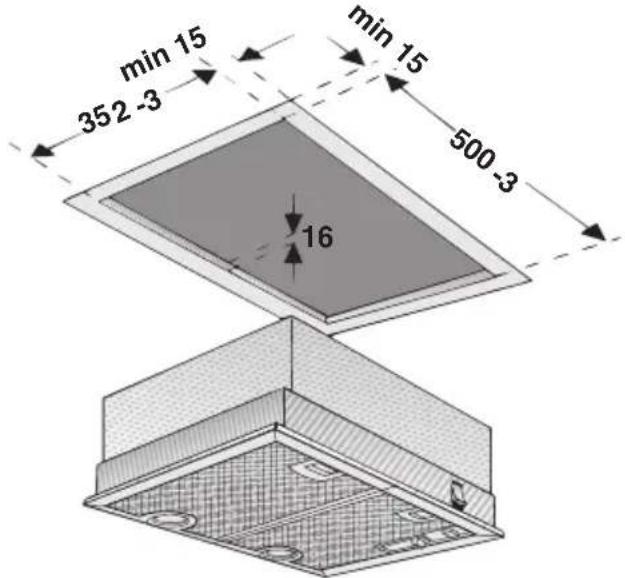

Afzuigkap met schuifregelaar, 53 cm breed, met 1 of 2 motoren:

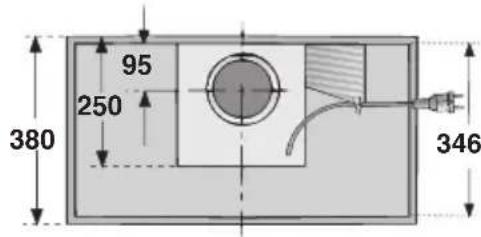

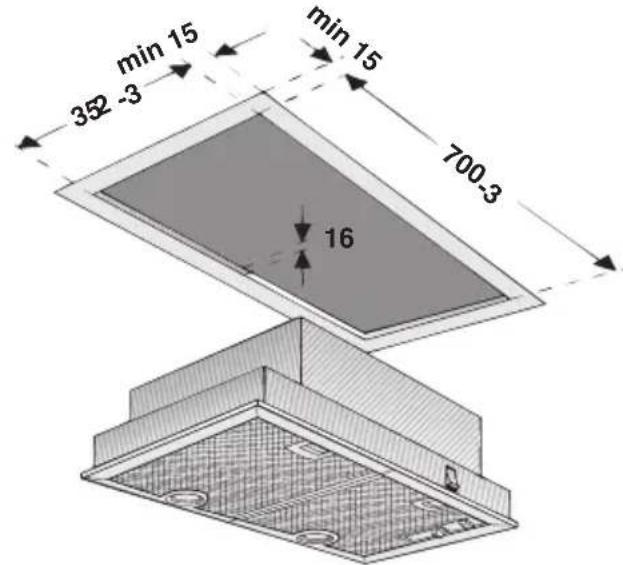

Afzuigkap met schuifregelaar, 73 cm breed, met 1 of 2 motoren:

Inbouwen

1. Filterrooster verwijderen (zie gebruiksaanwijzing).
2. Elektrische aansluiting tot stand brengen.
3. Afzuigkap in de inbouwopening omhoogdrukken tot de montagehulp vooraan en achteraan vastklikt.

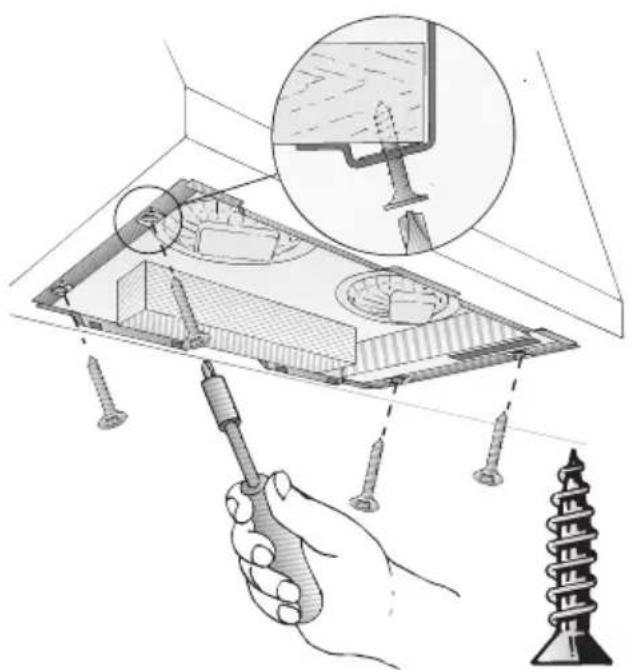

4. Afzuiqkap vastschroeven.

1. Filterrooster aanbrengen en vergrendelen (zie gebruiksaanwijzing).

Uitbouwen

1. Schroeven losdraajen.
2. Afzuigkap onderaan vasthouden, vooraan en achteraan aan de montageveer trekken.

1. Afzuigkapaaronderen verwijderen.

Gewicht in kg:

Uitvoering	Breedte	Afvoer-lucht	Circulatie-lucht
1-motor wipschakelaar	53 cm	5,0 6,3
1-motor schuifregelaar	53 cm	9,5	10,7
1-motor schuifregelaar	73 cm	10,3 1	1,6
2-motor schuifregelaar	53 cm	8,3	9,5
2-motor schuifregelaar	73 cm	8,7	9,9

Constructiewijzigingen in het kader van technische ontwikkelingen voorbehonden.
