MANUALE UTENTE AH273150 GAGGENAU

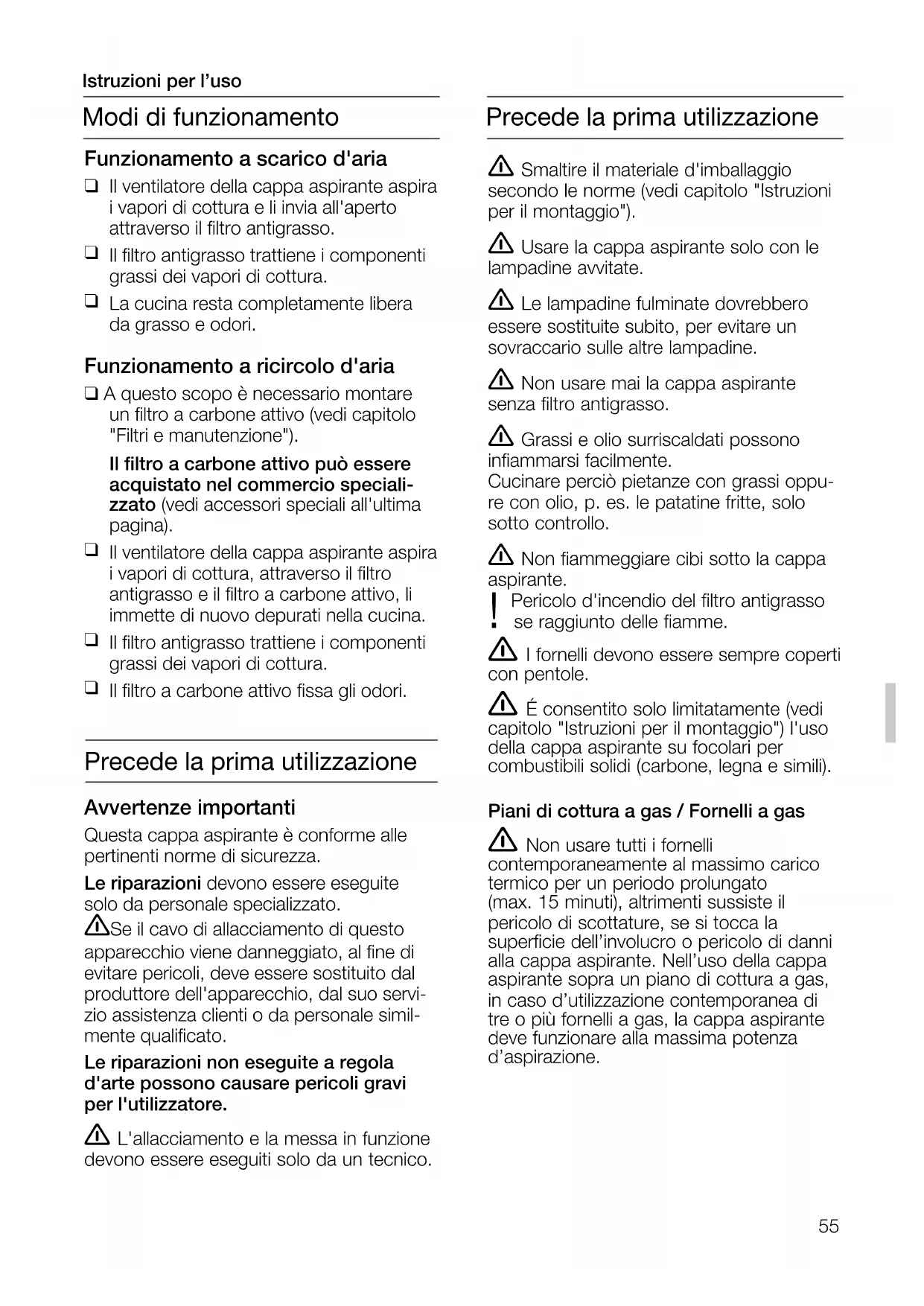

Modi di funzionamento

Funzionamento a scarico d'aria

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'apertoattraverso il filtrto antigrasso.
Ilhetto antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.

Funzionamento a ricircolo d'aria

A Anything scopo è necessario montare unattro a carbone attivo (vedi capitolo "Filtri e manutenzione").

Ilhetto a carbone attivo più essere acquistato nel commercio specializzato (vedi accessori speciali all'ultima).[27]

Il ventilatore della cappa aspirante aspira i vapori di cottura,attraverso ilhetto antigrasso e ilhetto a carbone attivo, li immette di nuovo depurati nella cucina.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

Precede la prima utilizzazione

Avverenze importanti

Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Se il cavo di allacciamento di quello apparecchio viene danneggiato, al fine di evitare pericoli, deve essere sostituito dal produttore dell'apparecchio, dal suo servizio assistenza clienti o da personale similmente qualificato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.

Precede la prima utilizzazione

Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostuite subito, per evitare un sovraccario sulle altre lampadine.
Non usare mai la cappa aspirante,.
senza fatto antigrasso.
Grassi e olio surriscaldati possono inflammarsi lavormente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.
Non fiammeggiare cibi fatto la cappa aspirante.

Pericolo d'incendio del filtro antigrasso se raggiunto delle fiamme.

I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante delve funzionare alla massima potenza d'aspirazione.

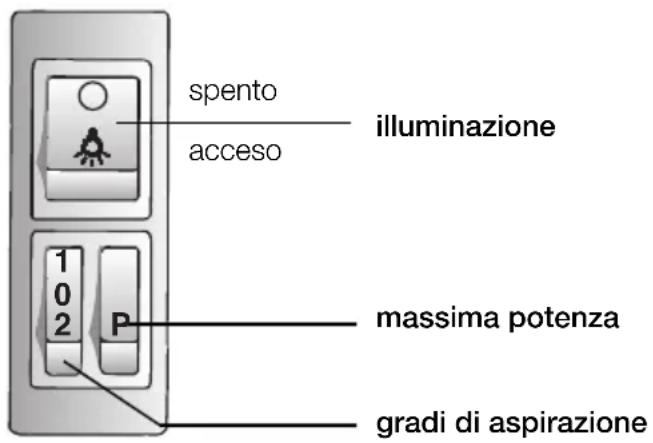

Uso della cappa aspirante Filtri e manutenzione

Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Specnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

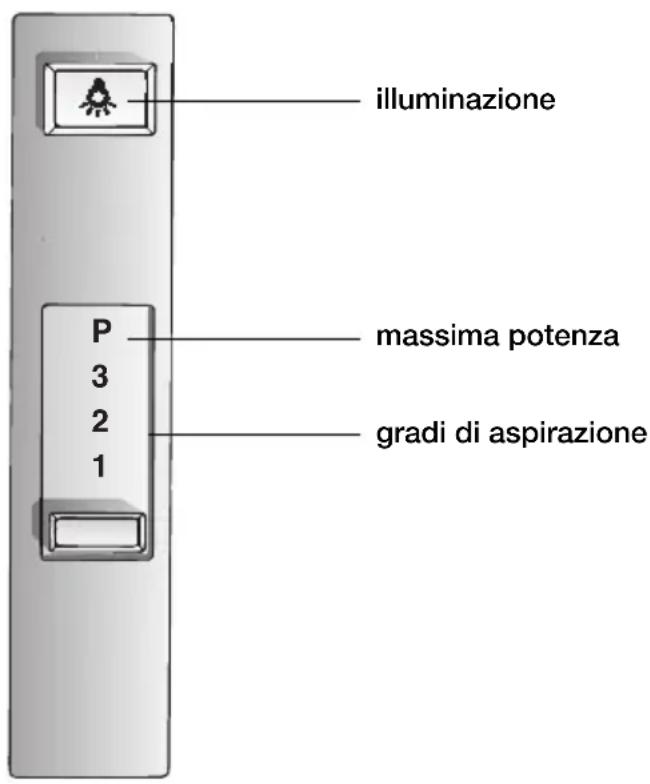

Elementi dei diversi modelli

Avvertenza: L'illuminazione può essere usata in qualsiassi momento,anche quando l'apparecchio è spento o quando I'estraibile di aspirazione vapori è rientrato.

Per tratteneri componenti grassi dei vapori di cottura si possono usare diversi filtri antigrasso.

Filtro antigrasso in velo

La stuoia fatto è costituita da materiale dificilmente infiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità del filtrò aumenta, e il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolò d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrostò.

Cambio delhetto antigrasso in velo:

• Nel servizio normale (da 1 a 2 ore al giorno), il velo del filtro antigrasso devese serecambiato come 8 - 10 settimane. Il velo per filtrto stampato devese serecambiato al più tardi quando la stampa colorata si dissolve.
  Usare solo filtri originali.

Cosi si assicura un funzionamento ottimore.

Smaltimento del filtro antigrasso in velo:

A1 filtri antigrasso in velo non contengono sostenze nocive. Essi possono essere trasformati in compost e smaltiti come rifiuto biodegradabile.

Filtri e manutenzione

Filtro antigrasso metallico

Le stuoie delhetto sono in metallo ininfiammabile.

Attenzione:

A causa della crescente saturazione con residui grassi, si verifies una infiammabilità, e il funzionamento dell'apparecchio cui è nelle pregiudicato.

Important:

Pulire tempestivamente il filtro metallico.

Pulizia del filtro antigrasso metallico:

Nel servizio normale (da 1 a 2 ore al giorno), i filtri antigrasso metallici devono essere lavati快来 8 - 10 settimane.

Il lavaggio si può eseguire nella lavastoviglie.

In tal caso è possible un lieve sbiadimento.

Important:

Non lavare insieme alle stoviglie i filtri antigrasso metallici troppo sporchi.

• Nel lavaggio a mano, lasciare in ammollo per alcune ore le stuoiè del filtrò in una soluzione di lavaggio bollente.

Poi spazzolarle, sciac quarle bene e farlesgocciolare.

Usare solo filtri originali.

Cosi si assicura un funzionamento ottimale.

Smontaggio e montaggio del filtro antigrasso

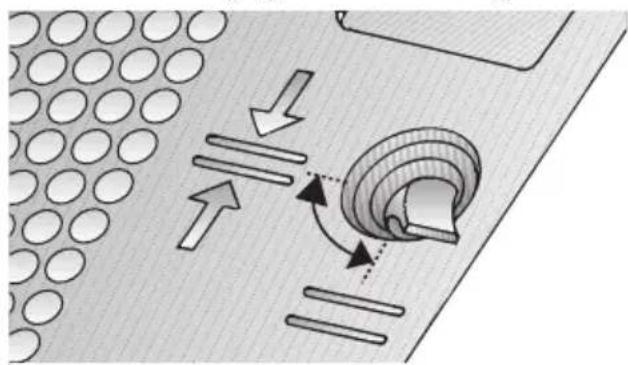

Per cappe aspiranti con una stuoia filtrante:

1. Ruotare le manopole a sinistra ed a destra della griglia del filtro antigrasso.

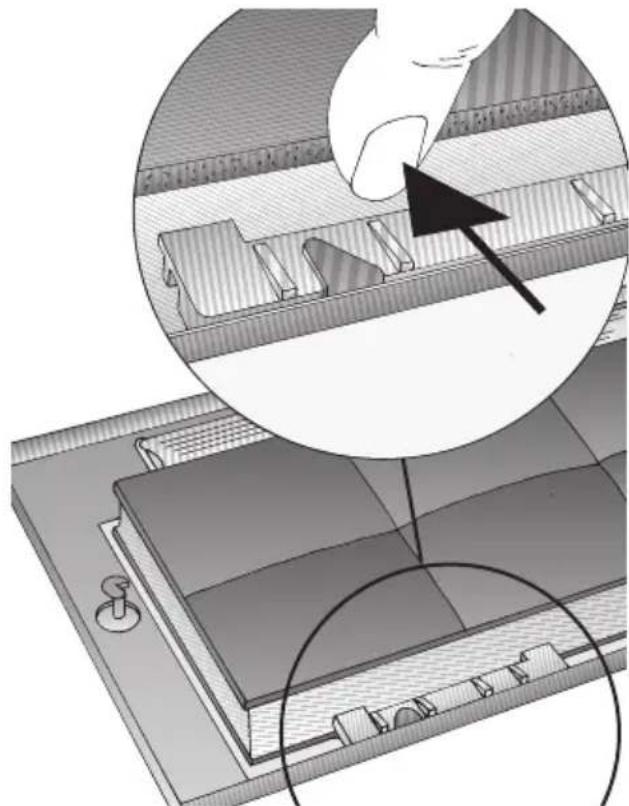

1. Premere la molla di arresto e rimuovere la cornice del filtr.

1. Rimuovere la rete di filo metallico e sostituite la stuoia filtrante.

1. Montare la cornice del filtro nell'ordine inverso.

Agganciare di nuovo la molla di arresto.

Il dispositorio di chiusura della cornice del filtrò delve innestarsi a destra ed a sinistra.

Filtri e manutenzione

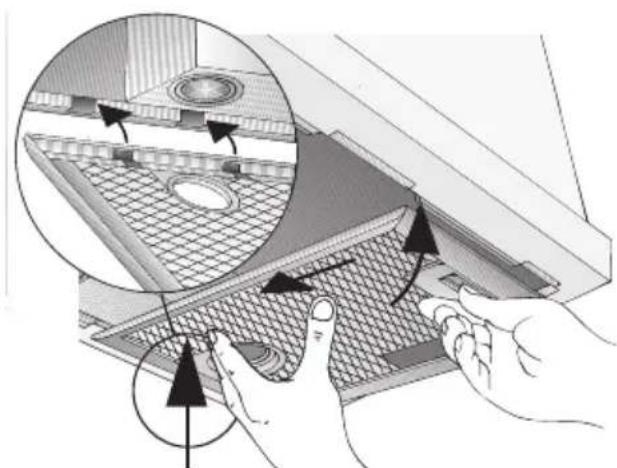

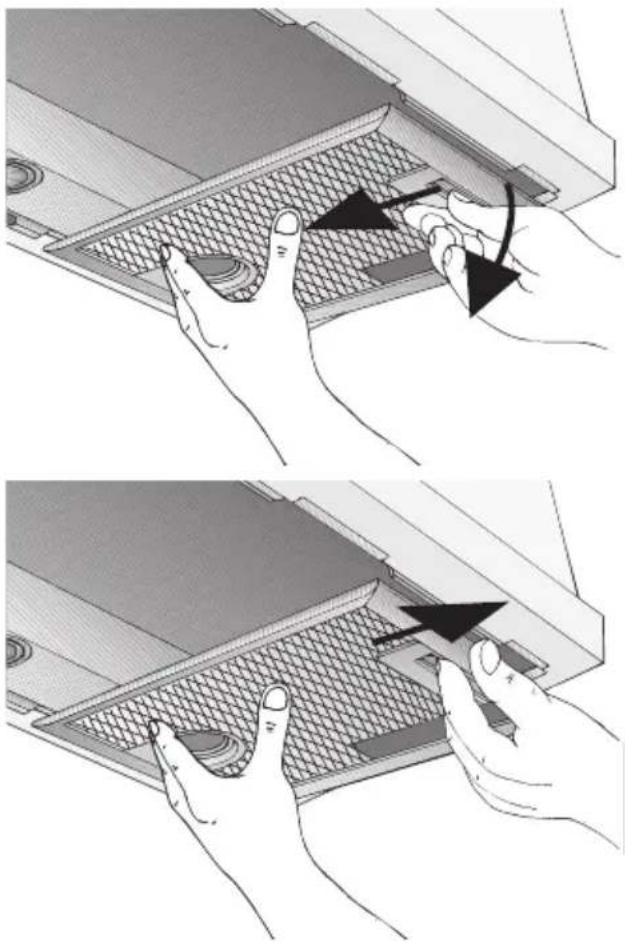

Per le cappe aspiranti con due cassette!. falto:

Attenzione: le lampade alogene devono essere spente e frede.

1. Premere l'arresto dei filtri antigrasso nel senso della freccia e ruotare il filtrato antigrasso prima solo leggermente verso il basso. Liberarlo poi tirandolo verso avanti.

1. Lavare i filtri antigrasso.
2. Inserire di nuovo i filtri antigrasso lavati.

Filtro a carbone attivo

Smontaggio e montaggio del filtro a carbone attivo

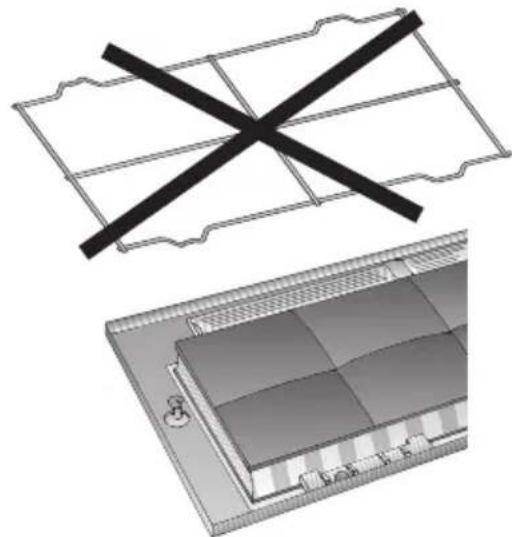

Per cappe aspiranti con una stuoia filtrante:

1. Smontaggio del filtro vedi filtro antigrasso.

La rete di filo metallico non è sempre necessaria nel montaggio di unrello a carbone attivo.

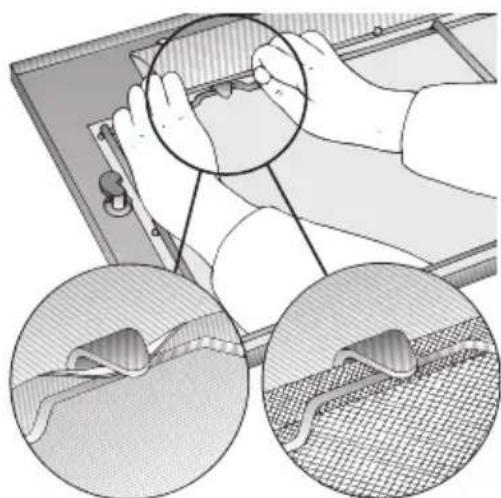

1. Stendere ilhetto a carbone attivo sulla stuoia filtrante e bloccarlo.

1. Montare la cornice del filtro.
   Vedi filtro antigrasso.

Filtro a carbone attivo

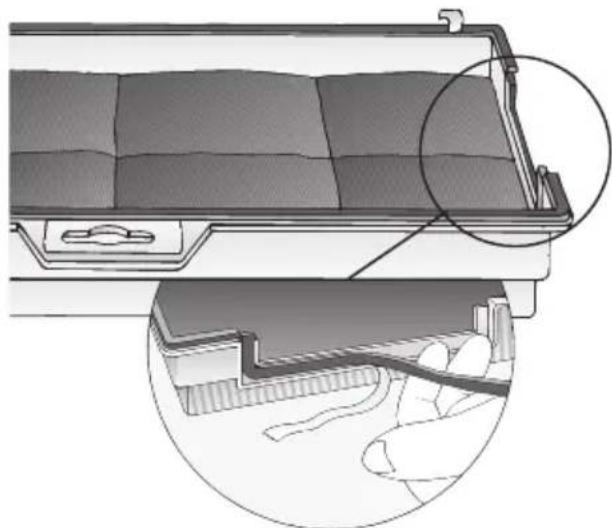

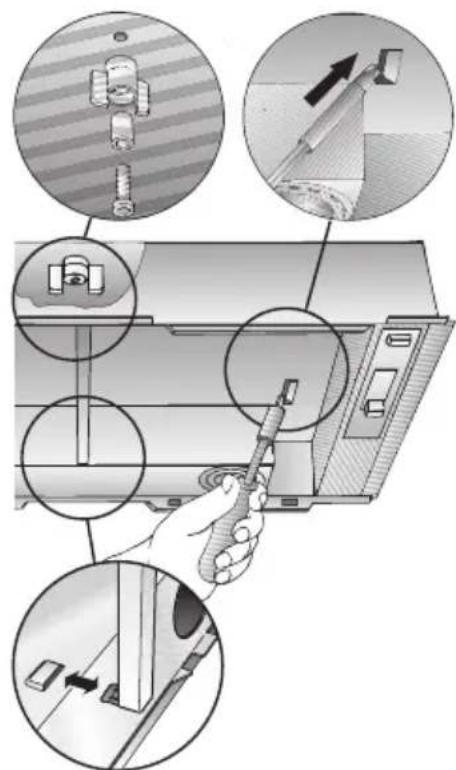

Cappe aspiranti con due cassette filtro:

1. Rimuovere la cassetta filtro.
   Vedi filtro antigrasso.
2. Inserire la vite attraverso il dato ad alette e la bussola ed avvitare la vite al centro nel piano intermediio (necessario solo al primo montaggio). Vite, bussola e dato ad alette sono a corredo delhetto a carbone attivo.
3. Spingere con un cacciavite versus l'interno le due linguette del doppio fondo. Se è montato un distanziale a guida, quello delve essere rimioso.

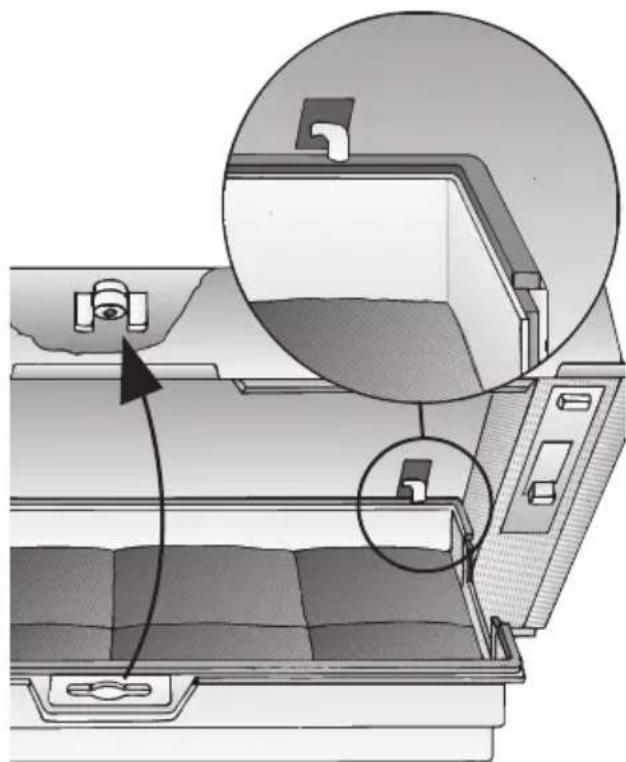

1. Incollare il filtro a carbone attivo con l'accluso nastro di tenuta.

1. Inserire dietro il filtro a carbone attivo, ribaltarlo avanti verso l'alto e bloccarlo al centro con il dato ad alette. Se il distanziale a guida è stato rimioso, delve essere di nuovo inserito.

1. Riccollocare le due cassette filtro.

Smontaggio:

Lo smontaggio aviene nell'ordine inverso.

Sostituzione del filtro a carbone attivo:

Nell'uso normale (ogni giorno da 1 a 2 ore), ilhetto a carbone attivo deve essere sostituito circa 1 volta all'anno.

Ilaggio a carbone attivo è reperibile nel COMMERCIO SPECIALIZZATO (vedi accessori speciali all'ultima pagina).

Utilizzare solo filtri originali. Cosi si garantisce il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostenze nocive. Essi possono essere smaltiti come rifiuto comune.

Specnere la cappa aspirante e togliere completamente corrente alla cappa aspirante extraendo la spina di alimentazione o disinserendo il dispositorio di separazione previsto nell'impianto.

Quando si cambia il filtrato antigrasso (vedi cap. "Filtri e manutenzione"), pulire i depositi di grasso dalle parti accessibili dell'alloggiamento.
Cosisi previene il pericolò d'incendio e si conserva il funzionamento ottimale.
Per pulire la cappa aspirante, usare acqua molto calda e detersivo, oppure un pulitore per vetri delicato.
- Nel caso di sporco resistente (vecchio), usare detergenti per vetri.
Non graffiare per staccare lo sporco seccoaderente,ma ammorbidirlo con un panno umido.
Non usare prodotti abrasivi.

Attenzione: Pulire i pulsanti di lavoro solo con acqua e detersivo delicato ed un panno morbido, umido.

Superfici smaltate, di alluminio e di plastica:

Nonutilizzare prodotti abrasivi o spugnedure.
Non usare panni asciutti.
Non usare pulitori corrosivi, contenti acido o sostanje alcaline.
- Avverenza: non usare alcohol (spirito) sulle superfici di plastica; potrebbe formare zone apache.
□ Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

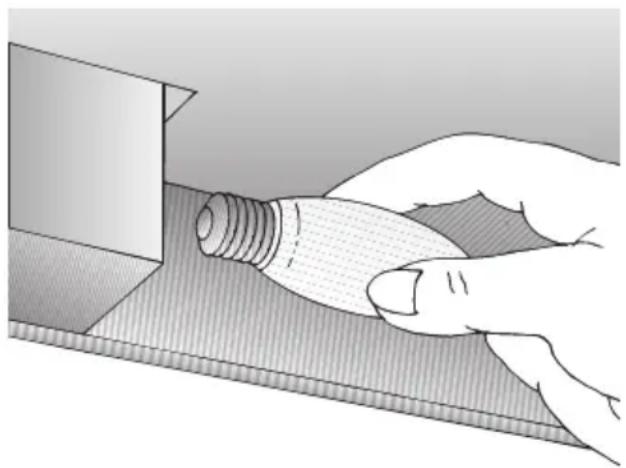

Sostituzione delle lampadine

1. Spagnere la cappa aspirante e togliere completamente corrente alla cappa aspirante extraendo la spina di alimentazione o disinserendo il disposativo di separazione previsto nell'impianto.
2. Staccare la cornice del filtro.

Vedi filtro antigrasso.

1. Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).

1. Montare la cornice del filtrio.

Vedi贫困人口 antigrasso.

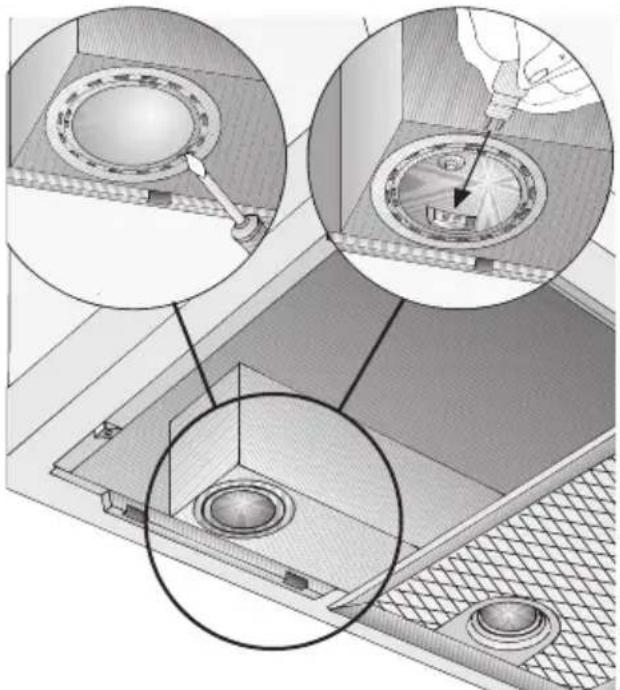

Lampadine alogene:

1. Specnere la cappa aspirante e togliere completamente corrente alla cappa aspirante extraendo la spina di alimentazione o disinserendo il disposativo di separazione previsto nell'impianto.

Le lampadine alogene accese sisur-riscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

1. Staccare l'anello della lampada con un cacciavite o simile.
2. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4).

Attenzione: portalampada, figura 5. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

GuastiPulizia e manutenzione

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.FD

Riportare dello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo averere molto la griglia del filtrro, nel vano interno della cappa aspirante.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti.
senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Renderere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Montare la cappa aspirante sempre concentrata sopra il piano di cottura.

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm.

Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti nome nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gobce a causa del vapore acqueo che sale.

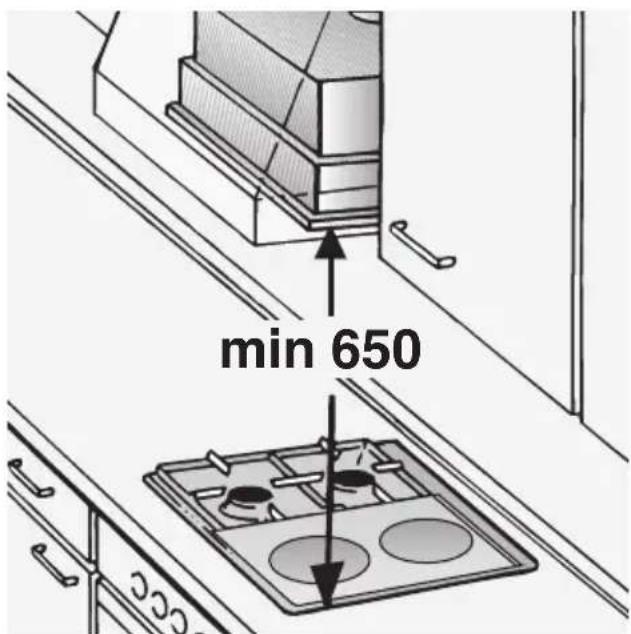

Avvertenze supplementari per appearecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

E indispensable osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.

É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm.

Prima del montaggio

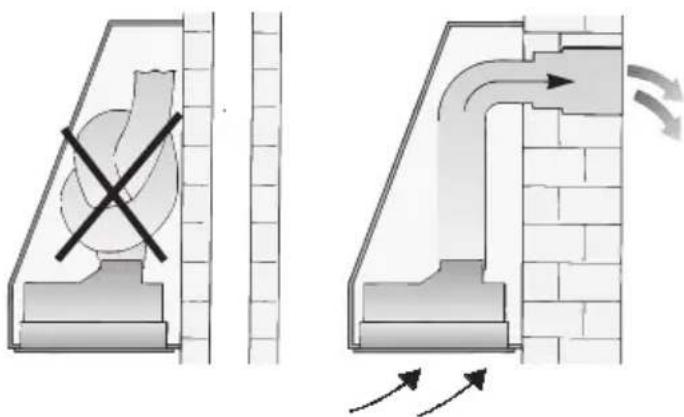

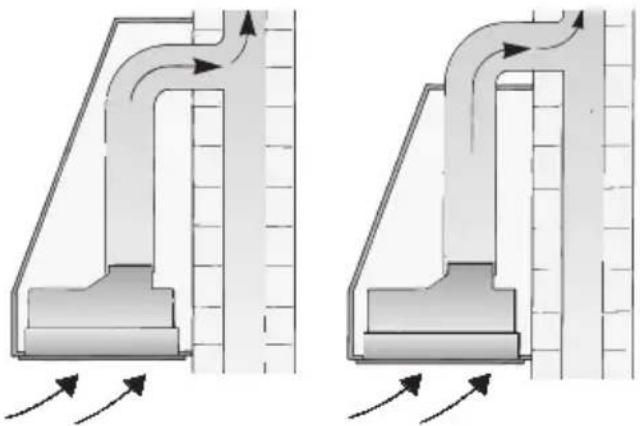

Funzionamento a scarico d'aria

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenerl'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Cio è possibile quando l'aria per la combustione può continuare ad'affuire attraverso aperture non chiudibili, p. es in porte, finestre, cassette murali di alimentazione/scarico d'aria, oppure per mezzo di altri provvedimenti tecnici, come interdizione reciproca e simili.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Per lo scarico dell'aria devono essere osservate le norme ufficiali.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbeutilizzare una cassetta murale telescopica.

Collegamento tra la cappa aspirante e cassetta murale telescopica:

Mediante un tubo di scarico flessibile, o un tubo di scarico rigido.

In caso di funzionamento a scarico d'aria, nella cappa aspirante dovrebbe essere installata una valvola antiriflusso, qualora但这a non sua gli disponibile nel tubo di scarico aria, oppure nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso, cui assere acquistata tramite il commercio specializzato, (vedi accessori speciali all'ultima pagina).

Montaggio della valvola antiriflusso

Innestare i due perni della valvola antiriflusso nei fori nel manicotto dell'aria oppure all'uscita dell'aria.

Prima del montaggio, fare attenzione che la scritta stampata, oppure a rilievo, sia rivolta verso l'esterno.

Prima del montaggio

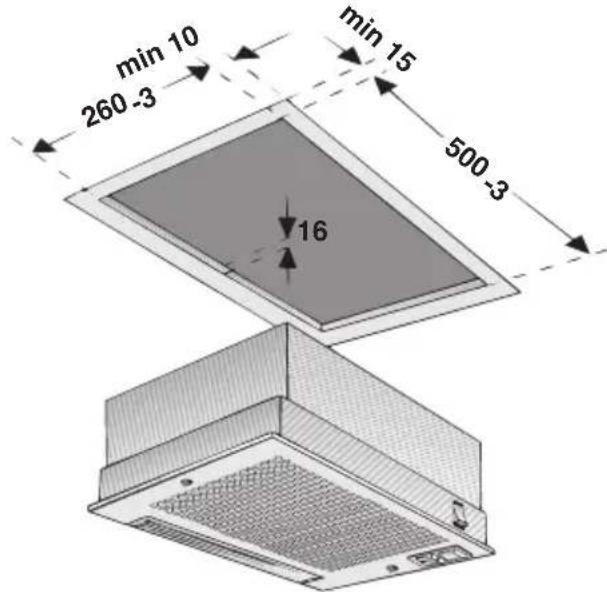

Rendimento ottimale della cappa aspi-rante:

Tubo di aspirazione breve, liscio.
Possibilmente pochi gomiti di tubo.
Diametro del tubo possibilmente grande (meglio 150 mm) e gomiti a curva larga.
Tubi tondi:

Consigliamo

Versione ad un motore:

diametro interno min. 120mm

Versiona due motori:

diametro interno min. 150~mm

I canali piatti devono avere una sezione trasversale interna equivalente a quella dei tubi tondi da 120/150 mm 120 mm ca. 113 cm² 150 mm ca. 177 cm²
Se i diametri dei tubi sono differenti: ermetizzare i raccordi con nastro di tenuta
Nel funzionamento a scarico d'aria provedere ad una sufficiente alimentazione di aria.

Attacco del tubo

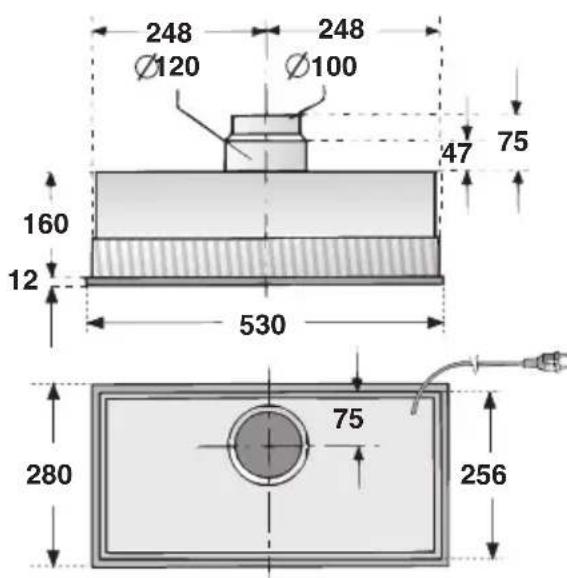

Cappa aspirante con uscita aria 120 mm:

Tubo di aspirazione 100 mm

Inserire il manicotto di riduzione (vedi accessori speciali all'ultima categoria) sul manicotto dell'aria e fissare adesso il tubo di scarico dell'aria.
Tubo di aspirazione 120 mm
Fissare il tubo di scarico aria direttamente sul manicotto.

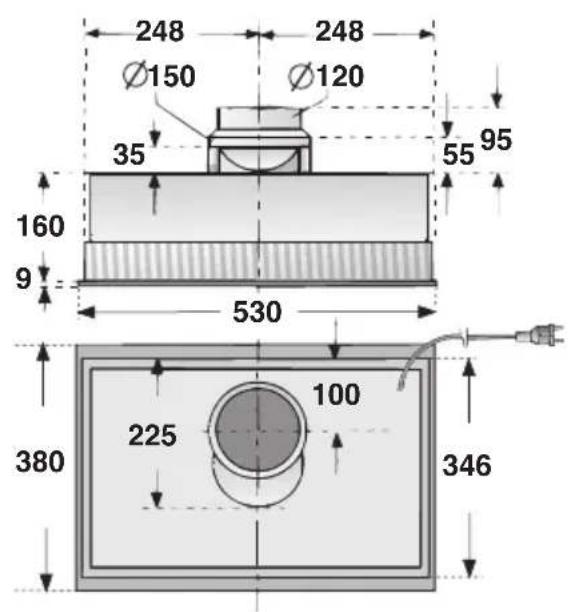

Cappe aspiranti con uscita dell'aria 150 mm:

Tubo di aspirazione 120 mm

Fissare il manicotto di riduzione (vedi accessori speciali all'ultima pagina) all'uscita dell'aria.
Fissare il tubo di aspirazione sul manicotto di riduzione.

Tubo di aspirazione 150 mm

Awtare il manicotto dell'aria direttamente all'uscita dell'aria.
Se è stata montata una valvola antiriflusso, controllare il regolare funzionamento.

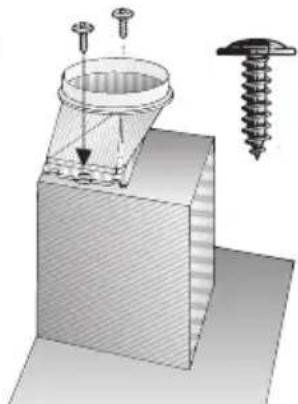

Cappe aspiranti con uscita dell'aria rettangolare:

Awtare il manicotto dell'aria a corredo sull'uscita dell'aria.

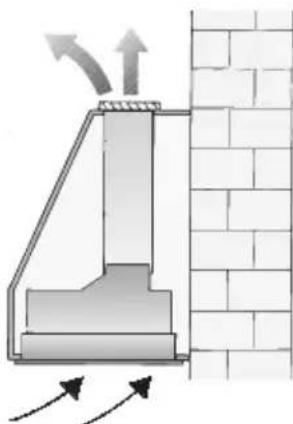

Funzionamento a ricircolo d'aria

L'aria, depurata da unchio a carbone attivo supplementare, viene di nuovo immessa nell'ambiente.
Nel funzionamento a ricircolo d'aria, l'aperture di uscita dell'aria deve essere protetta con una griglia (vedi accessori speciali all'ultima pagina) per evitare pericoli meccanici o elettrici.

Allacciamento elettrico Montaggio

E autorizzato l'allcianto della cappa aspirante solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra possibilmente vicino all'apparecchio ed in posizione accessibile. Se la presa con contatto di terra dopo il montaggio della cappa aspirante non è più accessibile, nell'impianto deve essere previsto un dispositivo di separazione. Dispositivi di separazione autorizzati sono gli interruttori con un'apertura tra i contatti superiore a 3 mm e separazione su tutti i poli. Rientrano tra questi gli interruttori automatici ed i rele.

In caso di riparazioni, togliere completa-mente tensione all'apparecchio.

Le riparazioni devono essere eseguite solo da personale specializzato.

Se il cavo di allacciamento di quello apparecchio viene danneggiato, al fine di evitare pericoli, deve essere sostituito dal produttore dell'apparecchio, dal suo servizio assistenza clienti o da personale similente qualificato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli considerevoli per l'utilizzatore.

Lunghezza del cavo di alimentazione: 1,20 m.

Dati elettrici:

I dati elettrici sono riportati sulla targhetta d'identificazione, leggibile dopo rimozione della cornice del filtrro, nell'interno dell'apparecchio.

Non introdure le mani nell'uscita dell'aria.

Questo appearecchio è conforme alle norme per la suppressione dei radiodisturbi CEE.

La cappa aspirante è particolaremente idonea per l'installazione in camini e cappe di raccolta fumi.

Per l'ottimale efficacia di aspirazione

(molto importante nelle soluzioni ad isola di cottura)

Installare la cappa aspirante nell'interno delle strutture, quanto più in alto possibile.
Le strutture d'installazione devono coprirere possibilmente tutte la superficie di cottura.

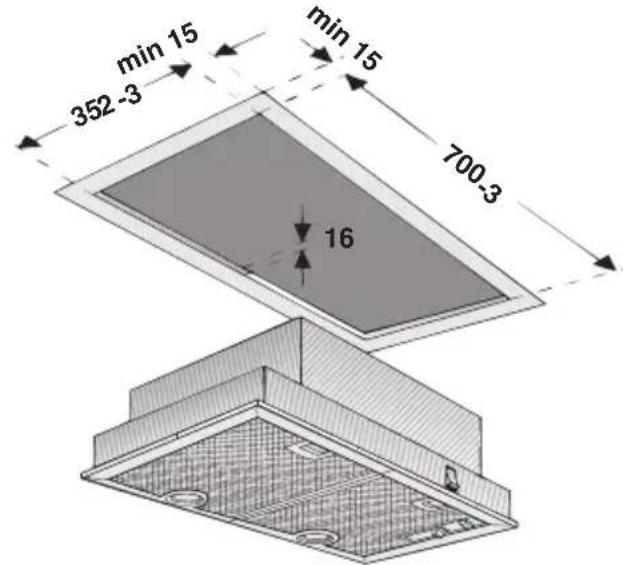

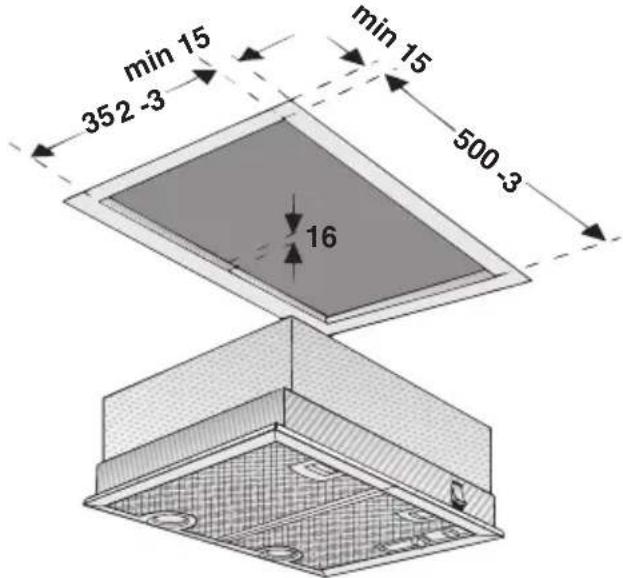

Per l'installazione, a seconda della versione, devono essere praticate le aperture seguenti:

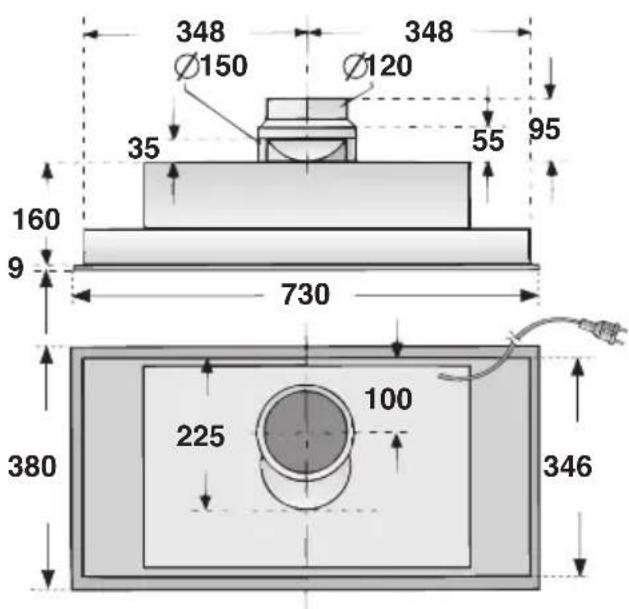

Cappa aspirante con interruptore a bilanciere, larghezza 53 cm, ad 1 motore:

Montaggio

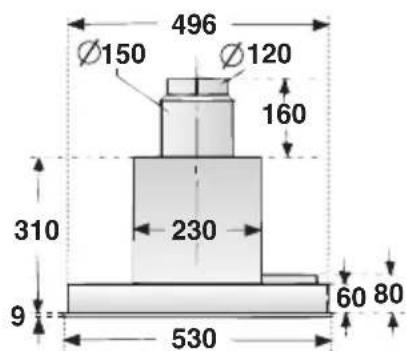

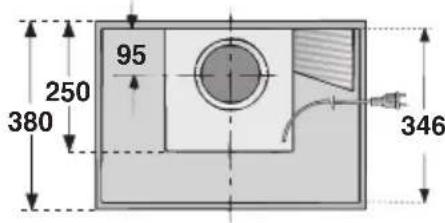

Cappa aspirante con regolatore a cursore, larghezza 53 cm, ad 1 e 2 motori:

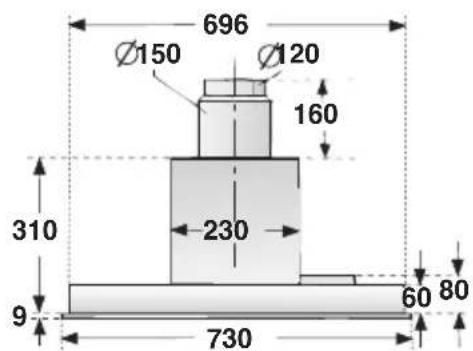

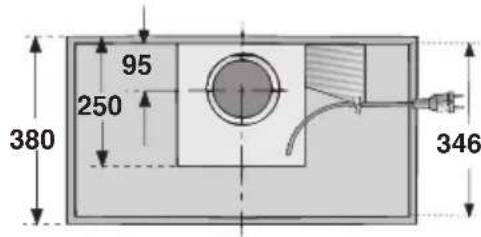

Cappa aspirante con regolatore a cursore, larghezza 73 cm, ad 1 e 2 motori:

Montaggio

1. Rimuovere la griglia del filtrlo (vediistruzioni per l'uso).
2. Eseguire il collegamento elettrico.
3. Spingere la cappa aspirante verso l'alto nell'apertura d'installazione, finché i dispositivi ausiliari di montaggio avanti e dietro non s'innestano.

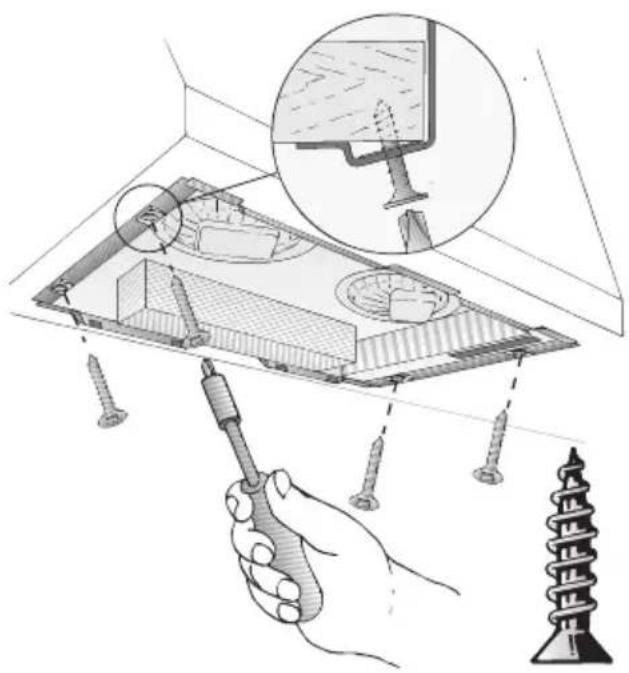

4. Avvitare la cappa aspirante.

5. Applicare la griglia del filtro e bloccarla (vedi istruzioni per l'uso)

Smontaggio

1. Svitare le viti
2. Mantenere da fatto la cappa aspirante, tirare avanti e detro le molle di montaggio.

Molle di montaggio
3. Estrarre la cappa aspirante verso il basso.

Pesso in kg:

Versione	Larghezza	Scarico aria	Ricircolo aria
1 motore interruttore a bilanciere	53 cm	5,0 6,3
1 motore regolatore a cursore	53 cm	9,5	10,7
1 motore regolatore a cursore	73 cm	10,3 11,6
2 motore regolatore a cursore	53 cm	8,3	9,5
2 motore regolatore a cursore	73 cm	8,7	9,9

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica

Modalidades de funciona
