GEBRUIKSAANWIJZING B1583WSN NEFF

Voor de installerateur en keukenvakman!

Belangrijke aanwijzingen:

Verpakking op correcte wijze afvoeren.
Deurgreep van het fornuis nicht gebruiken bij het transporteren of het inbouwen van het apparatus.
Let op: de aansluiting en inbedrijfstelling mogen uitsluitend door een erkendvakman worden uitgevoerd.
Voor de aansluiting dient een stroom-kabel H05VV-F te worden gebruikt.
- Nominaal opgenomen vermogen, nominale spanning en typenummer van het apparaat:

Zie het typeplaatje anschter de ovendeur,
linksonder op de zijrand van de oven.

Het typeplaatje bevindt zich op de rechter zijkant van het apparaat.
De elektrische verilgheit van het apparaat is slechts gewaarborgd indien de elektrische installmentie in uw woning volgens de voorschriften is geaard.
Het apparaat moet van het stroomnet geschienen können worden.

Als scheiding geschikt়n schakelaars met een contactopening van meer dan 3mm

Daar bij horen geaarde schakelaars,
zekeringen en beveiligingen.

Bij reparations het apparaat altijd van het stroomnet scheiden.
Het aansluitschemabevindt zich op de awhile de van het apparaat.

220-230V ~	1 2 3 4 5 6
380-400V2N ~	1 2 3 4 5 6
380-400V3N ~	1 2 3 4 5 6

Aansluitbare inbouwkookplateaus

Kookveld en fornuis要去en van de zichfde fabrikant en met een gelijkkleurig punt op het aanwijzingsetiket voor een combinatie gekenmerkt+zijn. Anders treedt een functiestoring op. Zij要去en zichfde nominale spanning hebben (zie typeplaatje).

Meubelprogramma's

Voor het inbouwformuis+kunnen fornuisombouwkasten uit alle keuken- programma's worden gebruikt. De fineer- of kunststoflaag van de ombouwkast moet met hittebestendige lijm (90^) zich aan- gebracht. Indien kunststoflagen of lijm- middelen nicht voldoende temperatuur- bestendig zich, hunnen de lagen verromen of losraken.

Volgens de testbepaling voor verwarmingkomt het apparaat overeen met type Y.

Aansluiten van het inbouwkookplateau

Het inbouwformuis moet ingebouwd zijn voordat het inbouwkookplateau worden aangesloten.
Let op: bij het aansluiten van het inbouwkookplateau aan het inbouw-fornuis besl ist het aansluitschema op het apparaat en het montagevoorschrift voor het inbouwplateau in ache nemen.
De groen-gele aarddraad van het inbouw-kookplateau moet met de met gemerkte aardingsschroef van het inbouw-fornuis verbonden worden.
Bij een ondeskundig aangesloten aarddraad bestaat er kans op een elektrische schok.

Belangrijk: de met kleuren gemarkeerde stekkers van het inbouwkookplateau要去en in de met bezelfde kleuren gemarkeerde aansluitingen van het inbouwformuis gestoken worden.

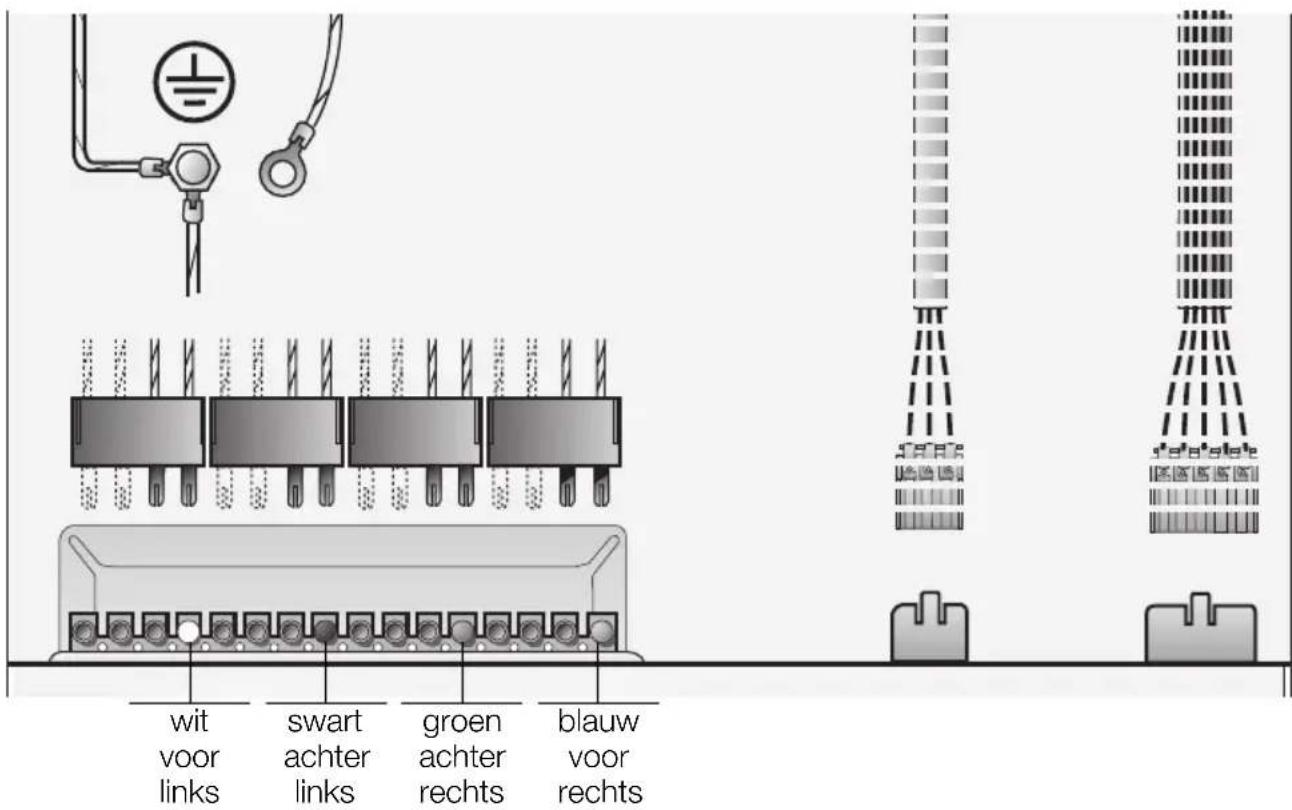

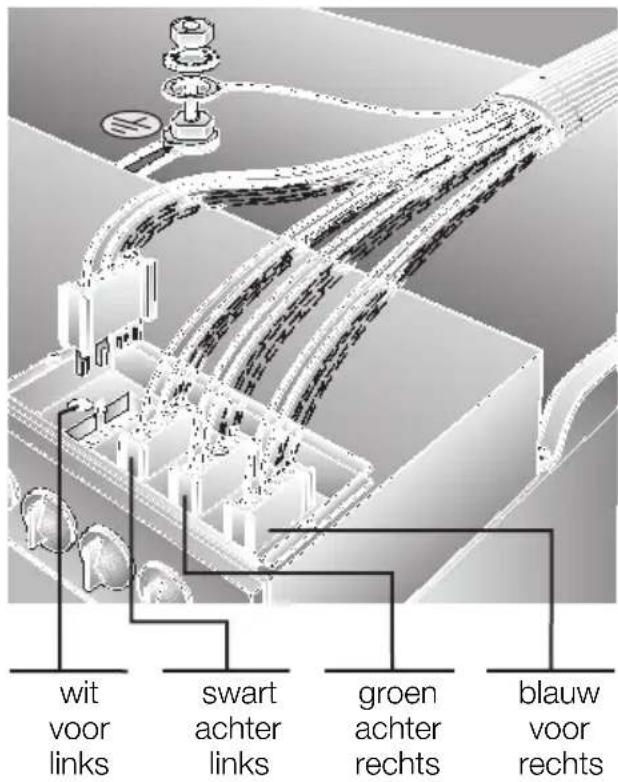

Aansluitschema voor inbouwkookplateau

Fornuis met bloc van vier:

Fornuis met aansluitingen op een rij:

Inbouwen van het fornuis

Let op: het apparaat mag uitsluitend aan een zijde naast een hoge kast of wand worden ingebouwd. De tegen-overliggende zijde mag Niet hoger+zijn dan het werkblad waarin het kook- plateau is ingebouwd.

De afstanden:tussen de zijkant van het kookplateau en een hoge kast en tussen dechterzijde en de muur要去en overeenkomen met de gegevens in het montagevoorschrift voor het inbouwkookplateau. Daar aangegeven veiligheidsklasse voor verwarming in acht nemen.

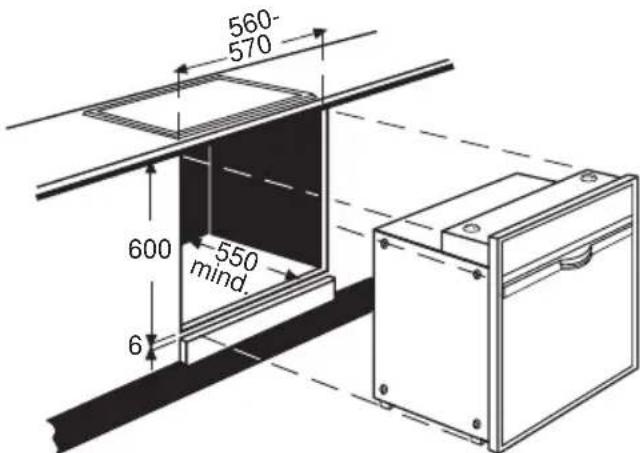

Inbouwen:

Inbouwformuis in de inbouwopening van de ombouwkast schuiven en waterpas stellen.

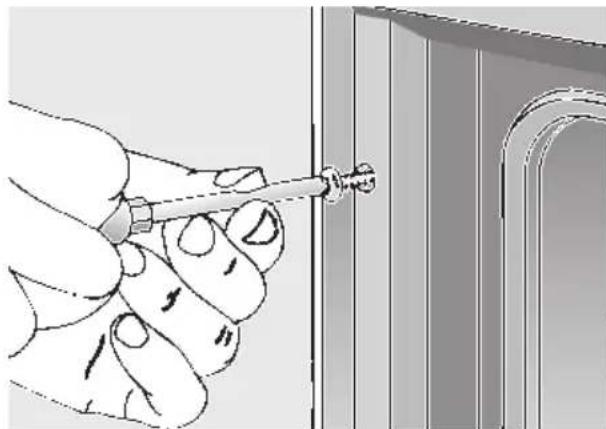

Ovendeur openen en de randen aan de zijkant van het inbouwformuis met een schroef per rand aan de ombouwkast bevestigen (zie aflb.).

De twee schroeven (ze worden met het inbouwformuis meegeleverd)要去en bij het inbouwen een beetje schuin maar buiten worden geplaatst.

□ Controller of het inbouwformuis stevig en waterpas ingebouwd is en de aan-gegeven inbouwmaten zich aangehouden.
Bij apparaten met telescooprails mogen de uitschuifbare rails nicht vanzelf bewegen.
Bij apparaten met automatische reiniging mag, nadat er 0,4 vloeistof op de vloer van de oven is gegoten, de vloeistof Niet aan de voorkant overlopen.
Het volgens de voorschriften ingebouwde apparaat要去 aan alle zijden zo zich afgeschermd dat er geen onderdelen+kennen worden aangeraakt, ook geen geisoleerde. De afterschering mag uitsluitend met behulp van gereedschap+kennen worden verwijderd.
