Per l'installatore e il tecnico di cucine

Avverenze importanti:

Smaltire in modo regolamentare il materiale d'imballaggio.
Non usare la maniglia della porta del forno per il trasporto e il montaggio dell'apparecchio.
□ Attenzione: l'allacciamento e la messa in funzione devono essere eseguiti solo da un technician autorizzato.
Impiegare per l'allacciamento un cavo di collegamento alla rete H05VV-F.
Assorbimento nominale, tensione nominale e N^ del tipo di apparecchio:

vedi targa portadati dell'apparecchio, dietro la porta del forno, in basso a sinistra, sul bordo laterale del forno.

La targhetta d'identificazione si trovava sulla parete laterale destra dell'apparecchio.
La sicurezza elettrica dell'apparecchio è assicurata solo se il cavo di terra nell'impianto domestico è installato in modo conforme alle disposizioni.
Nell'impiano deve essere previsto un dispositivo di separazione.

Hanno valore di dispositivo di separazione gli interruptori con un'apertura di contatto superiore a 3 mm.

Rientrano tra quosti gli interruptori automatici, i fusibili e i relè.

In caso di riparazioni dell'apparecchio, togliere sempre la corrente.
Lo schema di allacciamento si trova sulla parete posteriore dell'apparecchio.

220-230V ~	1 2 3 4 5 6
380-400V2N ~	1 2 3 4 5 6
380-400V3N ~	1 2 3 4 5 6

Cucine da incasso collegabili

Il puiano di cottura e la cucina devono appartenere alla stessa fabbrica di produzione ed essere contrassegnate con un punto dello stesso colore, secondo l'adesivo di avvertenza per le combinazione, altrimenti si verificano disturbi di funzionamento. Essi devono è avere la stessa tensione nominale (vedasi la targhetto del modello).

Programmi di mobili

Per il forno da incasso sono utilizzabili tutti i mobili per il montaggio del forno di tutti i programmi di cucine. I mobili per il montaggio del forno devono essere lavorati con fogli per impiallacciatura o rivestimenti in materiale sintetico con adesivi resistenti al calore (90^) . Se i rivestimenti in materiale sintetico o gli adesivi non sono sufficientemente termoresistenti, il rivestimento può deformarsi o scollarsi.

Secondo le norme di controllo per il riscaldamento, l'apparecchio corrisponde al tipo Y.

Collegamento della cucina da incasso

Il forno da incasso deve essere installato prima di collegare la cucina da incasso.
□ Attenzione: collegando la cucina da incasso al forno da incasso, rispetto assolutamente lo schema dei collegamenti sull'apparecchio e le istruzioni di montaggio per la cucina.
Il cavo di terra giallo-verde del piano di cottura da incasso deve essere collegato alla vite di terra contrassegnata con del forno da incasso.
Se il cavo di terra non è collegato correttamente, sussiste il pericolò di scossa elettrica.

Importante: i connettori della cucina da incasso, contrassegnati a colori, devono essere innestati nelle prese delorno da incasso contrassegnate con lo stesso colore.

Schema di collegamento per la cucina da incasso

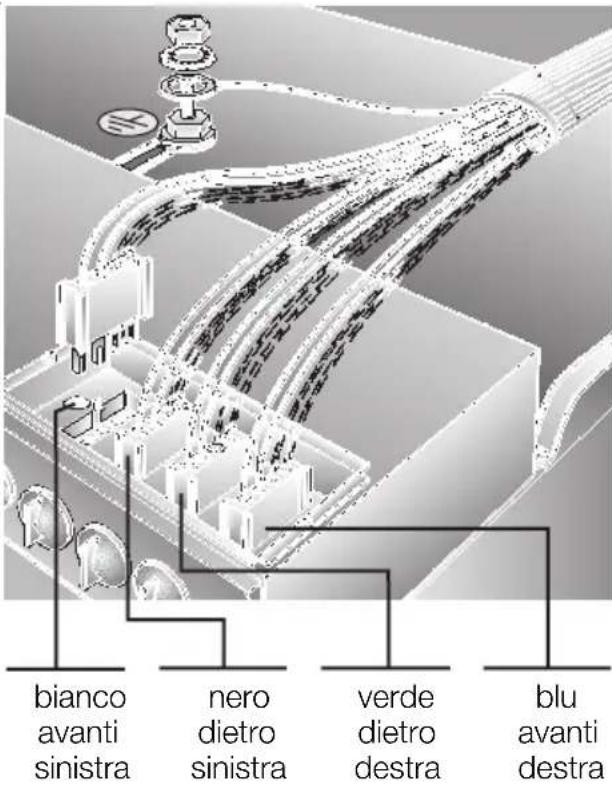

Forni con blocco da 4 contatti:

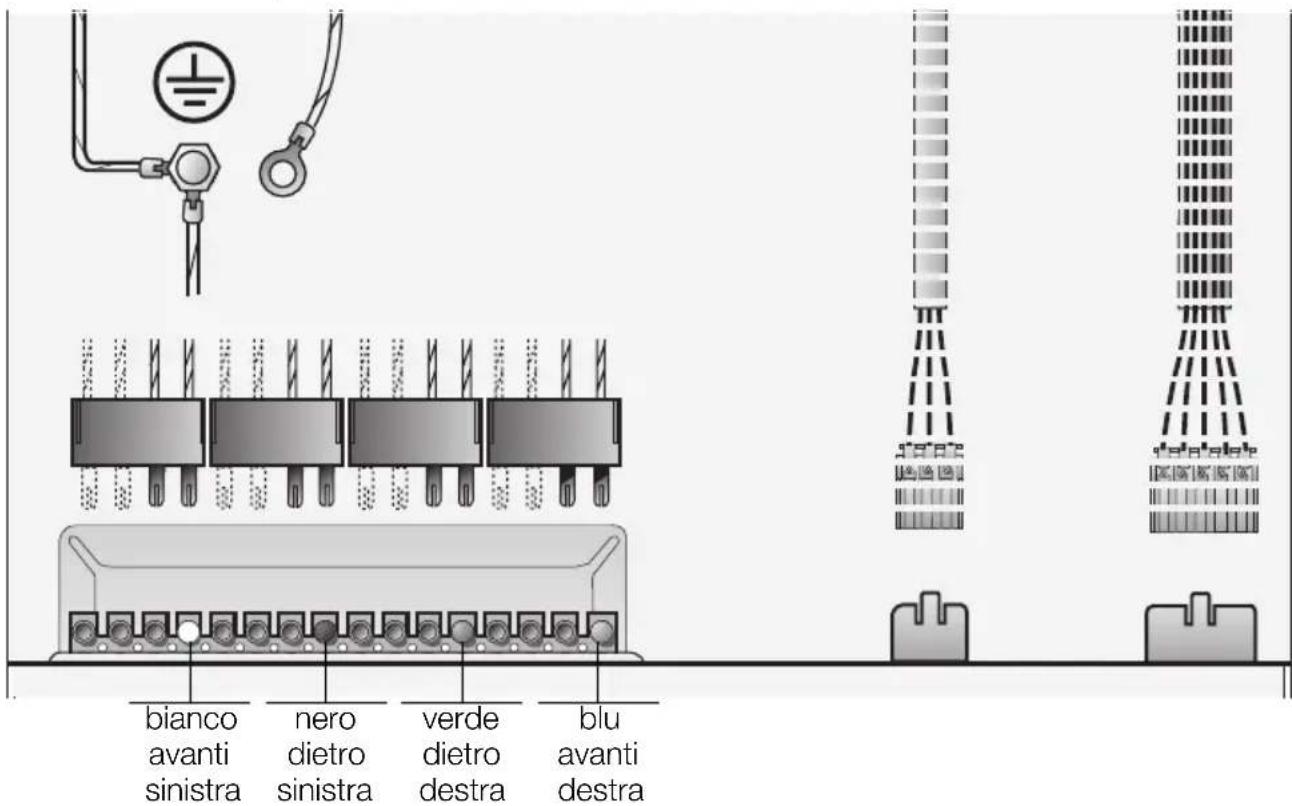

Forni con striscia prese:

Installazione delorno

□ Attenzione: l'apparecchio più essere montato con un solo bianco accanto ad un mobile alto o ad una parete alta. L'altezza del lato opposto non deve superare il piano di lavoro nel quale è montata la cucina. La distanza laterale della cucina rispetto ad un mobile alto e rispetto alla parete posteriore deve essere conforme alle istruzioni di montaggio per la cucina da incasso e rispetto la classe di sicurezza per il riscaldamento indicata nelle istruzioni.

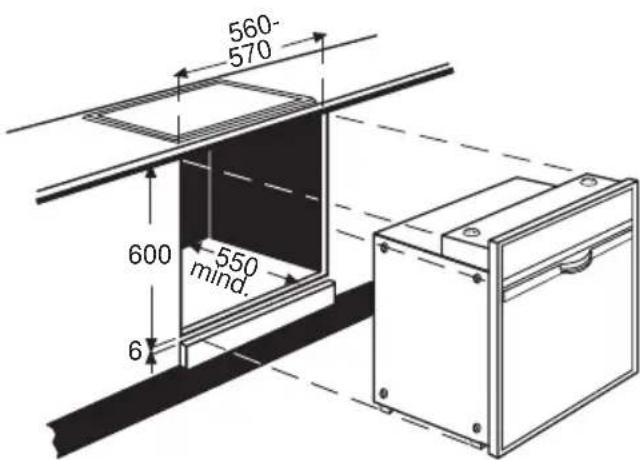

Montaggio:

Spingere il forno da incasso nel vano di montaggio del mobile e livellarlo perfettamente orizzontale.

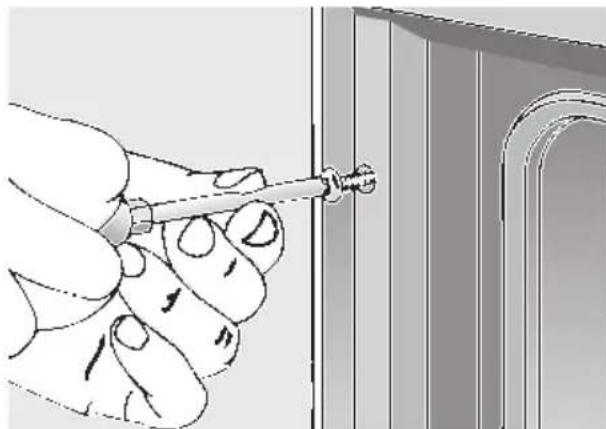

Apriré la porta del forno e fissare il forno al mobile con una vite per ciascun listello laterale (vedi figura). Avvitare le due viti (accluse al forno) leggermente divergenti verso l'esterno.
- Controllare se il forn o da incasso e installato ben saldo e orizzontale e se le misure di montaggio sono state rispettate.
Negli appearecchi con guidetelescopiche, le guide non devono muoversi da sole.
Negli appearecchi con systema ausiliario di pulizia automatico, dopo avere versato 0,4 litri di liquido sul fondo delorno, il liquido non deve traboccare in avanti.
L'apparecchio installato regolarmente deve essere coperto su tutti i lati, in modo che sia impossibile un contatto con parti funzionalianche se isolate. La copertura deve essere smontabile solo con il ricorso ad utensili.
