BEDIENUNGSANLEITUNG B1583WSN NEFF

Für den Installateur und Kuchenfachmann!

Wichtige Hinweise:

Verpackungsmaterial ordnungsgemäß entsorgen.
Backofenturgriff nicht zum Transport und Einbau des Gerätes benutzen.
□ Achtung: Anschluss und Inbetriebnahme dürfen nur von einem autorisierten Fachmann vorgenommen werden.
Fur den Anschluss ist ein Netzanschlusskabel H05VV-F zu verwenden.
Nennaufnahme, Nennspannung und Typen-Nr. des Gerätes: siehe Geräteschild, hinter der Backofentür, links unter am seitlichen Rand des Backofens.
Das Typenschild befindet sich an der rechten Seitenwand des Gerätes.
Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Schutzleitersystem der Hausinstallation vorschriftsmaßig installiert ist.
□ Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm. Dazu gehoren LS-Schalter, Sicherungen und Schütze.
Bei Reparaturen das Gerät generell stromlos machen.
Das Anschlussbild befindet sich auf der Rückwand des Gerätes.

220-230V ~	1 2 3 4 5 6
380-400V2N ~	1 2 3 4 5 6
380-400V3N ~	1 2 3 4 5 6

Anschließbare Einbaumulden

Kochfeld und Gerät müssen vom gleichen Hersteller und mit einem gleichfarbigen Punkt auf dem Hinweisaufkleber für Kombination gekennzeichnet sein, sonst Funktionstörung. Sie müssen die gleiche Nennspannung haben (siehe Typenschild).

Möbelprogramme

Für den Einbauherd sind Herdumbauschranke aller Kuchenprogramme verwendbar. Bei den Herdumbauschranken müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (90^) verarbeitet sein. Sind Kunststoffbeläge oder Kleber nicht genugend temperaturbeständig, so kann sich der Belag verformen oder losen. Gemäß Prüfbestimmung für Erwärnung entspricht das Gerät dem Typ Y.

Anschließlich der Einbaumulde

Der Einbauherd muss vor dem Anschlieben der Einbaumulde eingebaut sein.
Achtung: Beim Anschlieben der Einbaumulde an den Einbauherd unbedingt das Anschlusschema am Gerat und die Montageanweisung fur die Einbaumulde beachten.
Die grün-gelbe Erdungsleitung der Einbaumulde muss mit der durch gekennzeichneten Erdungsschraube des Einbauherdes verbunden werden.
Bei nicht fachgerecht angeschlossener Erdungsleitung besteht die Gefahr eines elektrischen Schlages.

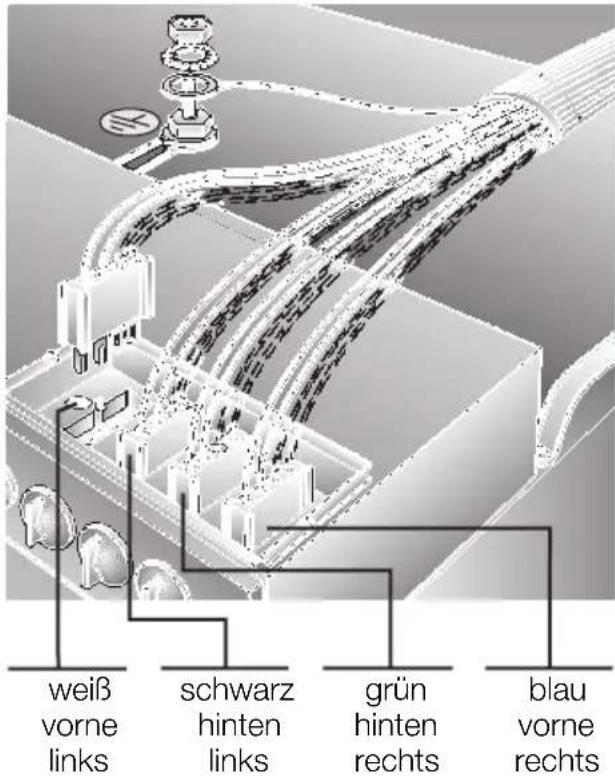

Wichtig: Die farbig gekennzeichneten Stecker der Einbaumulde müssen in die gleichfarbig gekennzeichneten Buchsen am Einbauherd gesteckt werden.

Herde mit 4-er Block:

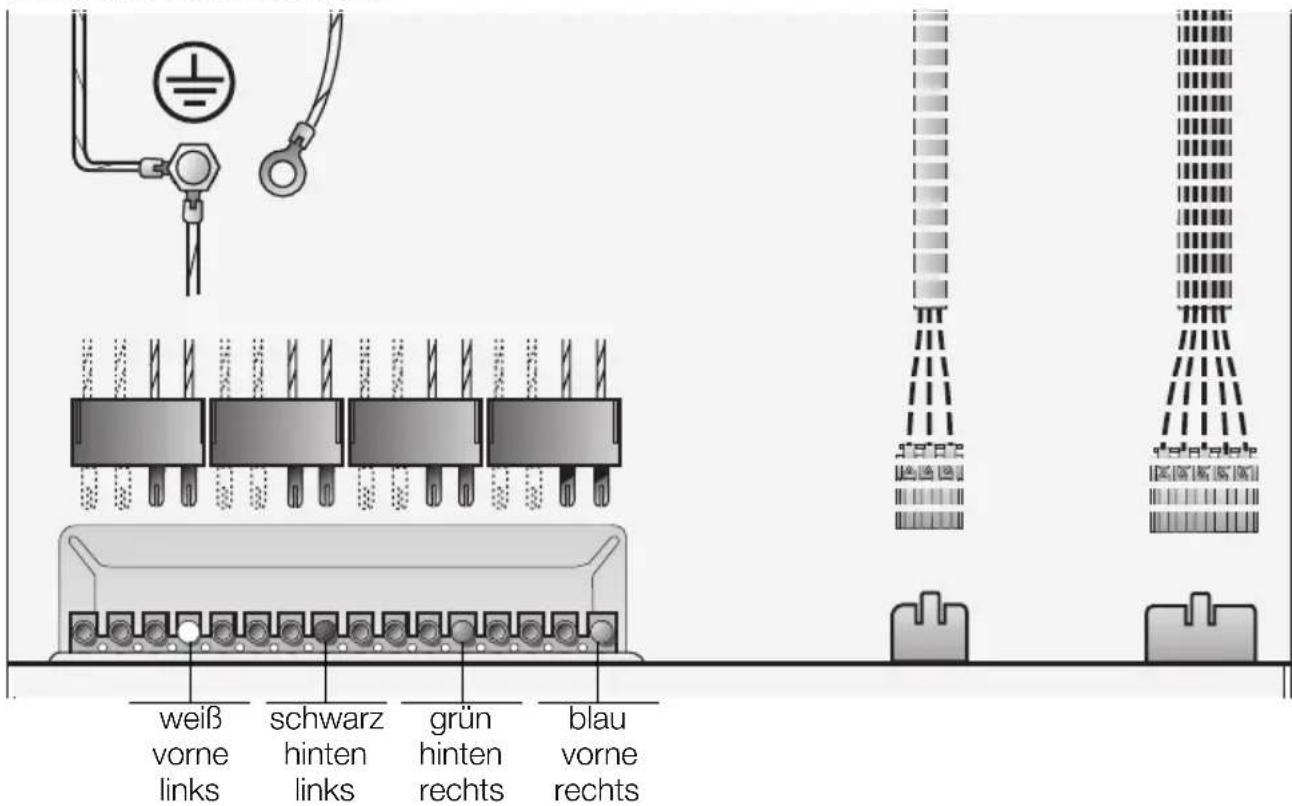

Anschlusschemafur Einbaumulde

Herde mit Buchsenleiste:

Einbauendes Herdes

Achtung: Das Gerätarf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. die Höhe an der gegenüberliegenden Seite darf die der Arbeitsfläche, in der die Kochmulde eingebaut ist, nicht überschreiben. Der seitliche Abstand der Kochmulde zu einem Hochschrank und der zur Rückwand muss der Montageanweisung für die Einbau-Kochmulde entsprechen, Dort angegebene Schutzklasse für Erwärnung beachten.

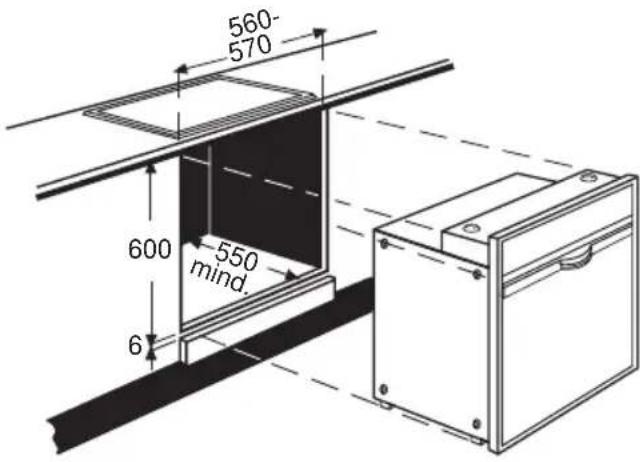

Einbauen:

Einbauherd in die Einbauöffnung des Umbauschrankes einschieben und waagerecht ausrichten.

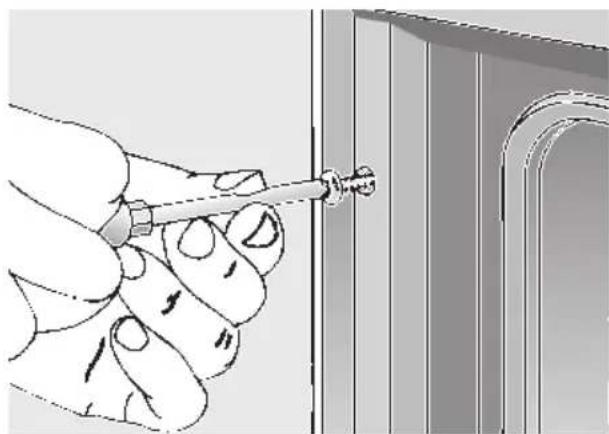

Backofentur offen und Einbauherd an den seitlichen Leisten mit je einer Schraube am Umbauschrank befestigen (siehe Abb.). Die zwei Schrauben (sie liegen dem Einbauherd bei) müssen beim Einschrauben weniger schrag nach außen angesetzt werden.
Prufen, ob der Einbauherd fest und waagerecht eingebaut ist und die angegebenen EinbaumaBe eingehalten sind.
Bei Geräten mit Teleskopauszug dürfen sich die Auszugschienen nicht selbsttätig bewegen.
Bei Geräten mit automatischer Reinigungshilfe darf nach dem Einfüllen von 0,4 Liter Flüssigkeit in den Backofenboden die Flüssigkeit nicht vorne überschwuppen.
Das ordnungsgemäß eingebaute Gerät muss nach allen Seiten so abgedeckt sein, dass eine Berührung auch von betriebsisolierten Teilen nicht möglich ist. Die Abdeckungarf nur mit Hilfe von Werkzeugen abnehmbar sein.
