MANUAL DE USUARIO B1583WSN NEFF

Advertencias y consejos para el electricista y especialista de cocinas

Advertencias importantes:

• Eliminar o evacuar los materiales de acuerdo con las normas y disponeciones de proteccion medioambiental vigentes en el pais respectivo.
  No utilize el asa de la puerta delorno para transporte o montar la cucina.
  □ Atencion: El acoplamento del aparato a la red electrica y su puesta en marcha solo deben ser efectuado por un electricista autorizzato.
  Para conectar la cucina a la red electrica, emplear un cable de connexion modelo H05VV-F.
• Consumo nominal, tensión nominal y número de modelos del aparato:
  -经验和 el presente forma de la persona en el parte posterior de la puerta del horno, en la parte laterale inferior izquierda del marco de la puerta.
  La placacdecharacteristicadel aparato seencuentra emplazada enel lateralderecho del mimso.
  La garantidad electrica del aparato solo está garantizada si el sistema de conductores de proteccion del edificio o vivienda ha sido instalado correctamente y cumple las correspondentes normativas sociales.
  La instalacion eletrica de la vivienda debe disponible de un dispositivo separador. Como dispositivos separadores se consideran interruptores con una aperture de contacto de mas de 3 mm. Entre these interruptores LS, fusibles y contactores.
  En caso de tener que efectuareworkos de reparacion en la cocina,habra que departing esta primero sin tension.
  El esquema de connexion del aparato se encontrar en la parte posterior de la cucina.

Placas modulares acoplables

La zona de coccción y el aparato han se ser del mismo fabricante, debiendo lievar un punto del mismo color en la pegatina indicadora de posibles combinaciones Deben tener la misma tensión nominal (ver placar decharacteristicas).

Programas de muebles

Para la instalación de la comida encasable se pueda usar armarios adecuados de todos los programs de muebles de comida. Los muebles empotrados deben poseer enchapados o revestimientos de plástico termorresistantes hasta una temperatura de 90^ C. Si los revestimientos de plástico o el pegamento empleado no son termorresistantes, los revestimientos peuvent deformarse o incluo despendre rse.

Según las normas y dispositions de ver-. ficación para el calentimiento vigentes, el aparato corresponde a la clase de protección Y.

220-230V ~	1 2 3 4 5 6
380-400V2N ~	1 2 3 4 5 6
380-400V3N ~	1 2 3 4 5 6

□ Antes de efectuar la connexion de la cucina encasable, deben haberse montado la plac modular.
□ Atencion: Al conectar la plac modular a la cucina encasable, observar estricamente el esquema de conexiones de la cucina y las instrucciones de service de la plac modular.
La linea de puesta a tierra de colo verde y ammarillo de la placacococción empotrable tiene que enlazarsecon el tornillo de puesta a tierra de lacocina encastrable, marcado con
En caso de una conexión erronea de la linea de puesta a tierra, existe peligro de descarga electrica.

Atencion: Los enchufes provistos de marcas de color solodeferan acoplarse en aquellas conexiones que tengan marcas del mesmo color

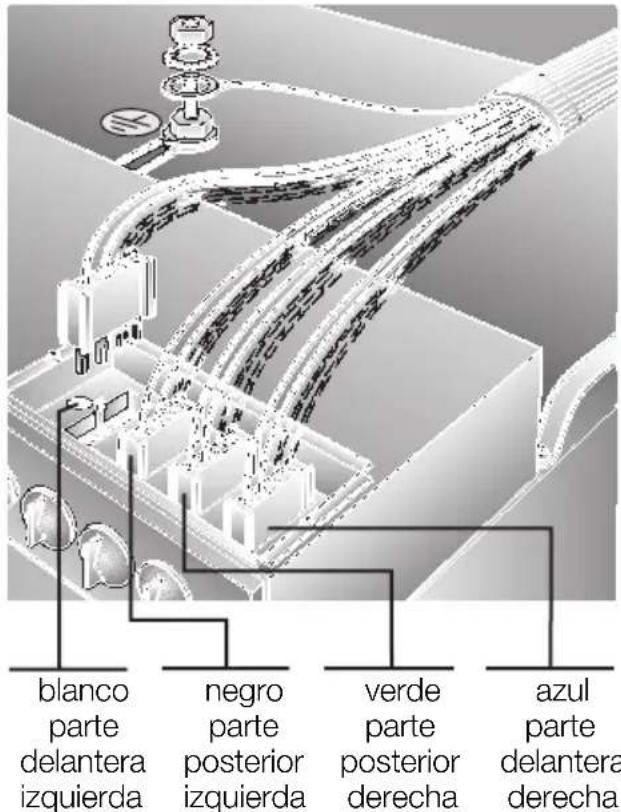

Esquema de conexiones de la placar modular

Cocinas con bloque de 4 conexiones:

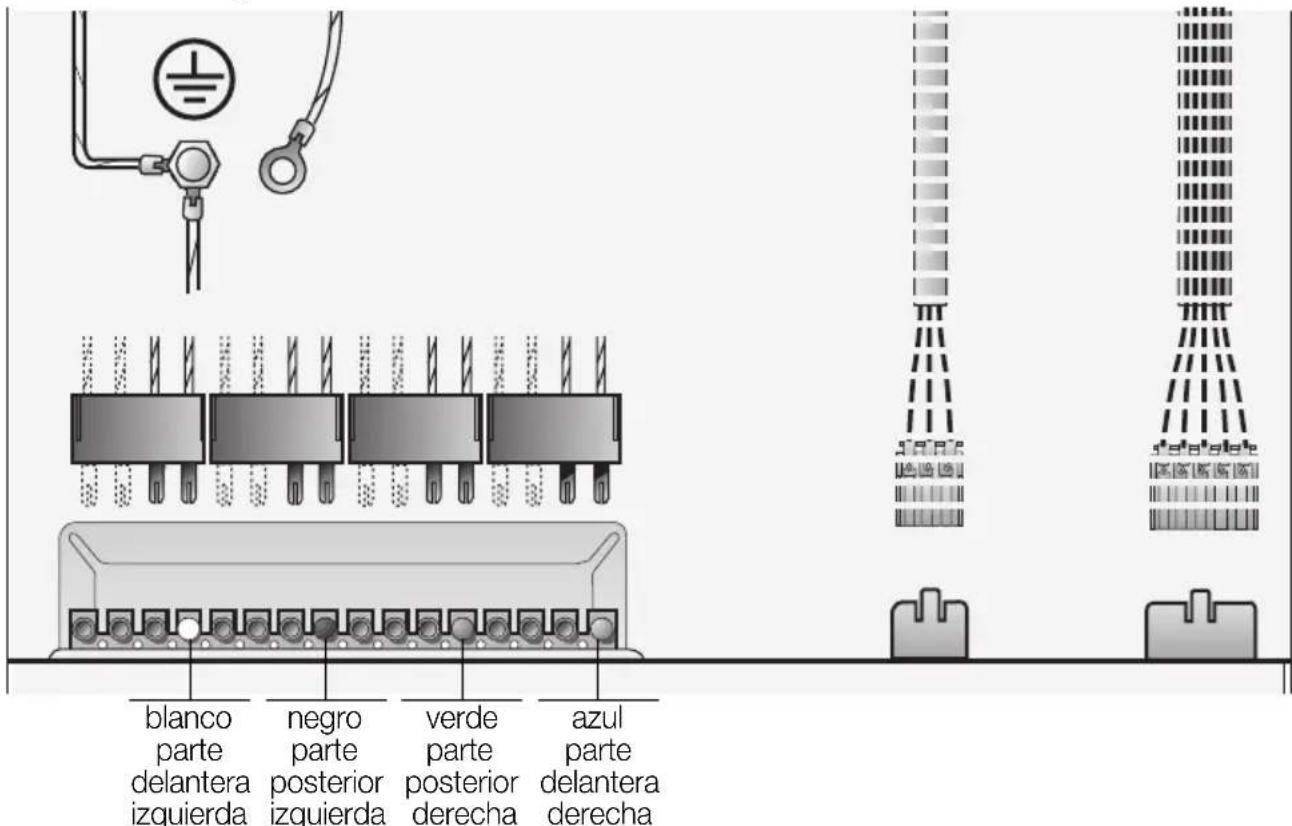

Cocinas con regleta de conexiones:

Montaje delorno

□ Atencion: Solo deben ser colocada con uno de sus laterales contra una pared de la habitacion alta o un mueble. La alta del lateral opuesto no deben sobrepasar la de plac encimera de trabajo, en la que secciona montada la plac modular de cocccion. La distancia lateral de la plac modular con respecto a un armario alto y a una pared trasera deben coincidir con los valores que figuran en las instrucciones de montaje de la plac modular, observando asimismo la clase de proteccion que alls se detalla.

Montaje:

• Empujar la cucina cuidadosamente hacía la abertura del armario y alinearla horizontalmente.

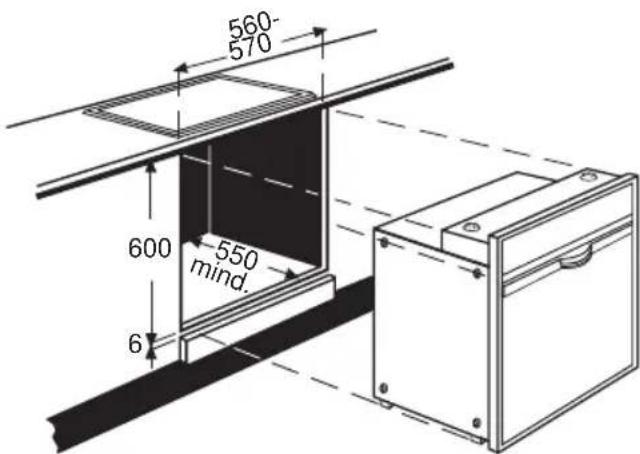

• Abrir la puerta del hora y fjjar la cucina encasable mediante los listones laterales al armario, utilizing un tornillo en cada l ado (vease la figura). Los dos tornillos (incluidos en el equipo de series de la cucina encasable) deben colocarse y fjarse en posicion ligeramente inclinada hacía afuera.
  Verificar si la cucina encastrable está montada firmamente y en posicion horizontal. Cerciorarse asimismo si se han observado las me做了 prescritas.
  En los aparatos dotados de carriles telescópicos, ellos no deben desplazarse por si mismos.
  En los aparatos dotados de dispositivo de limpieza auxiliar del hora, al verte los 0,4 litres de liquido de limpieza sobre el fond o d el hora, el liquido no deben desplazarse hacer adelante.

El aparato correctamente montado deberá ser cubierto por todos lados con un recubrimiento adecuado, a fin de evaporar querialquierco ntactocon piezas yelementosdefuncionamentoaislados.
